UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA GEOLÓGICA MINERA Y METALÚRGICA
“MODELAMIENTO, MONITOREO Y CONTROL DE LAS
VIBRACIONES PARA EVITAR DAÑOS INDUCIDOS POR LA
VOLADURA DE ROCAS DE UNA OPERACIÓN MINERA
SUPERFICIAL”
TESIS
PARA OPTAR EL TÍTULO PROFESIONAL DE:
INGENIERO DE MINAS
ELABORADO POR:
YEISON JEHÙ PEÑA VIZARRETA
ASESOR:
MSC. ING. JOSE ANTONIO CORIMANYA MAURICIO
LIMA-PERU
2014

2
DEDICATORIA:
A mis padres, por apoyarme siempre a lo
largo de mi vida.

3
AGRADECIMIENTO:
A los asesores de este proyecto, quienes
apoyaron y aportaron con su tiempo en
correcciones y modificaciones de esta tesis.
Y a todas aquellas personas que de alguna u
otra manera colaboraron en la realización de
esta tesis.

4
RESUMEN
En el presente trabajo de investigación se describe y analiza las vibraciones
inducidas por la voladura de rocas.
Como se sabe, la causa principal de los impactos ambientales producidos
por al voladura de rocas son las vibraciones que se propagan a través del
macizo rocoso, como consecuencia de la detonación de las mezclas
explosivas comerciales.
Se debe mencionar que en los primeros capítulos de la presente tesis, se
describe y analiza todo lo relacionado a las vibraciones inducidas por la
voladura de rocas, luego se seleccionó el modelo matemático de Devine
para campo lejano, para monitorear las vibraciones inducidas por la voladura
de todos los disparos primarios que se realizaron tanto en el caso estudio N°
01 y el caso estudio N° 02.
Teniendo todos los resultados de monitoreo de vibraciones inducidas por los
disparos primarios tanto del caso-estudio N° 01 y N° 02, fueron comparados
con las normativas internacionales correspondientes, y se pudo comprobar
que en todos los casos, dichos resultados están por debajo de los límites
establecidos por dichas normativas internacionales de vibraciones.
Por otro lado, se debe enfatizar que el método usando la velocidad pico de
partícula (PPV) es el más usado y que da resultados adecuados y sobre
todo confiables.

5
ABSTRACT
For the rock fragmentation the use of explosives is very necessary; which
can generate several environmental impacts such as: Vibrations, air
pressure, noise rock fragment projections, etc.
Some of the environmental impacts mentioned before will cause damage in
the structure located near to the mining operations; and also some fatal
accidents, etc.
The present thesis described and explains the latest developments for an
efficient modeling, monitoring and control of the damage produced by the
vibrations induced by the blasting unit mining operation. For this particular
case the Devine mathematical model; is used for far field applications.
It is emphasized that good monitoring results were obtained using the Devine
model; these results are shown in the tables and figures respectively. Two
cases-studies were designed modeled and monitored to obtain the results
with a good grade of reliability. The results obtained from the cases-study
were compared with several damage criteria postulated by several
investigators; and these were within the ranges which no cause any damage
to the persons and the structures located near the mining operations.

6
ÍNDICE
RESUMEN
ABSTRACT
Página
INTRODUCCIÓN 21
CAPÍTULO I – GENERALIDADES 23
1.1 Introducción. 23
1.2 Objetivo Generales. 26
1.3 Objetivos Específicos. 27
1.4 Alcances. 29
1.5 Planteamiento del problema. 29
1.6 Hipótesis. 30
1.7 Metodología de la investigación. 30
1.8 Justificación de la investigación. 31
1.9 Plan de trabajo. 32
1.10 Cronograma de actividades. 32
CAPÍTULO II - MINERIA LIMPIA Y SOSTENIBLE RETO DEL TERCER
MILENIO. 34
2.2 Aspecto técnico. 37
2.3 Aspecto económico. 38
2.4 Aspecto ambiental. 40

7
2.5 Aspecto social. 44
2.6 Las mega-tendencias del tercer milenio. 46
2.6.1 La economía de libre mercado. 46
2.6.2 La globalización. 47
2.6.3 Los impactos ambientales. 49
CAPÍTULO III - VIBRACIONES INDUCIDAS POR LA VOLADURA DE
ROCAS. 53
3.2 Definición. 56
3.3 Ondas sísmicas inducidas por la voladura. 57
3.3.1 Tipos de ondas elásticas inducidas por la voladura de rocas 58
3.3.1.1 Ondas internas. 59
3.3.1.2 Ondas superficiales. 60
3.4 Propiedades básicas de las ondas. 61
3.4.1 Amplitud (A). 61
3.4.2 Frecuencia (F). 61
3.4.3 Duración. 62
3.4.4 Longitud de onda (). 62
3.4.5 Velocidad de propagación (V). 62
3.4.6 Aceleración(a). 63
3.4.7 Velocidad de partícula (Vx, Vy, Vz). 64
3.4.8 Velocidad de la onda sísmica (Pwv). 64
3.4.9 Desplazamiento. 65

8
3.4.10 Distancia (D, d). 65
3.4.11 Movimiento armónico simple. 66
3.4.12 Ciclo. 66
3.4.13 Distancia escalada. 66
3.4.13.1 Carga cilíndrica. 67
3.4.13.2 Carga esférica. 68
CAPÍTULO IV - CAUSAS PRINCIPALES DE LAS EXCESIVAS VIBRA -
CIONES INDUCIDAS POR LA VOLADURA. 69
4.1.1 Variables no controlables. 70
4.1.2 La geología regional, local y estructural. 71
4.1.3 La hidrología y las condiciones climatológicas. 72
4.1.4 Variables controlables. 73
4.1.4.1 Geométricas. 74
4.1.4.2 Físico-químicas. 74
4.1.4.3 De tiempo. 75
CAPÍTULO V - REVISIÓN Y ANÁLISIS DE LOS PRINCIPALES CRITE -
RIOS DE DAÑO POSTULADOS A LA FECHA. 77
5.2 Parámetros incidentes en el daño. 78
5.3 Criterios de daño. 78
5.3.1 Definición. 81

9
5.4 Breve descripción de dichos modelos matemáticos. 82
5.4.1 Modelo general. 82
5.4.2 Devine y Duvall. 82
5.4.3 Langerfors. 82
5.4.4 Hendron y Dowding. 83
5.4.5 Holmberg y Persson. 83
5.5 Percepción humana. 84
CAPÍTULO VI - DAÑOS AL MACIZO ROCOSO. 89
6.2 Algunos criterios de daño seleccionados y basados en la
Velocidad pico de partícula (PPV). 92
6.2.1 Langerfors, Kihlstrom and Westerberg. 93
6.2.2 USBM. 94
6.2.3 Hook & Bray. 94
6.2.4 Bauer & Calder. 95
6.2.5 Oriad. 95
6.3 Modelo matemático para campo lejano. 97
6.4 Modelo matemático para campo cercano. 99
CAPÍTULO VII - INSTRUMENTACIÓN NECESARIA PARA MONITOREAR
LAS VIBRACIONES. 100
7.2 Instrumentación para monitorear las vibraciones. 102

10
7.2.1 Transductores de vibración. 103
7.2.1.1 Precisión. 104
7.2.1.2 Costo. 104
7.2.1.3 Relación señal-ruido. 104
7.3 Acelerómetros. 105
7.4 Geófonos. 105
7.4.1 Frecuencia de los geófonos. 107
7.4.2 Sensibilidad. 107
7.4.3 Máximo desplazamiento de los geófonos. 107

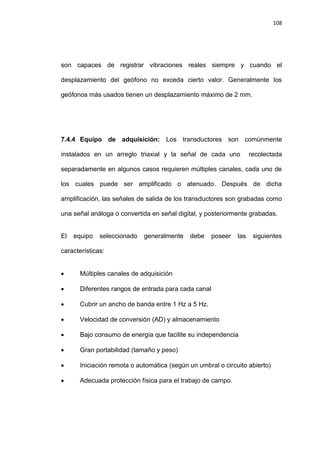

7.4.4 Equipo de adquisición. 108
7.4.5 Equipo de análisis. 109
7.4.6 Instalación de los transductores. 109
7.4.7 Número de transductores. 110

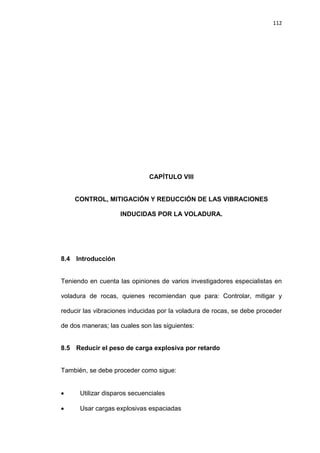

CAPÍTULO VIII - CONTROL, MITIGACIÓN Y REDUCCIÓN DE LAS
VIBRACIONES INDUCIDAS POR LA VOLADURA. 112
8.2 Reducir el peso de carga explosiva por retardo. 112
8.3 Proveer alivio. 114

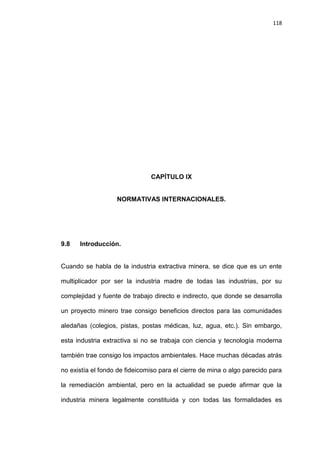

CAPÍTULO IX - NORMATIVAS INTERNACIONALES. 118
9.2 Alemania: DIN 4150 – Deutsches Institut für Normung. 120
9.3 Escocia: PAN 50 Planning Advice Notes. 122

11
9.4 EE. UU: OSM 817.67. 124
9.5 EE. UU: USBM RI 8507. 125
9.6 España: UNE 22-381-93. 126
9.7 Suiza: SN 640 315. 130
CAPÍTULO X – CASOS ESTUDIO MONITOREADOS, APLICANDO
LOS MODELOS MATEMÁTICOS ANALIZADOS Y REVISADOS
EN ESTE TRABAJO DE INVESTIGACIÓN. 132
10.2 Caso-estudio N° 01: Monitoreo de vibraciones para la ciudad
cercana al tajo abierto de la mina. 134
10.2.1 Voladura primaria N° 01 143
10.3 Caso-estudio N° 02: Monitoreo de vibraciones para la carretera
CAPÍTULO XI – INTERPRETACIÓN, ANÁLISIS Y DISCUSIÓN DE
RESULTADOS. 169
11.2 Resultados del monitoreo de vibraciones para la ciudad

12
11.3 Resultados del monitoreo de vibraciones para la carretera
CONCLUSIONES. 174
RECOMENDACIONES. 179
BIBLIOGRAFÍA. 182

13
ÍNDICE DE FIGURAS.
Figura N° 1.1: Fragmentación adecuada como resultado de la voladura de
rocas. 24
Figura N° 1.2: Fragmentación no adecuada como resultado de la voladura
de rocas. 25
Figura N° 1.3: Factores y entes para el crecimiento de un país. 29
Figura N° 2.1: Muestra cómo se interrelacionan estos factores. 36
Figura N° 2.2: Muestra a trabajadores capacitados por la empresa in-situ 38
Figura N° 2.3: Muestra el diseño de un banco en minería superficial. 39
Figura N° 2.4: Muestra la audiencia pública del estudio de impacto ambiental
de una mina en Perú. 40
Figura N° 2.5: Campamentos de una compañía minera del centro del
Perú. 42
Figura N° 2.6: Muestra cómo debe quedar el área de la explotación antes,
durante y después del cierre de mina. 44

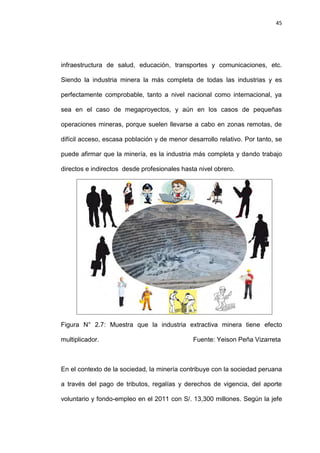

Figura N° 2.7: Muestra que la industria extractiva minera tiene un efecto
multiplicador. 45

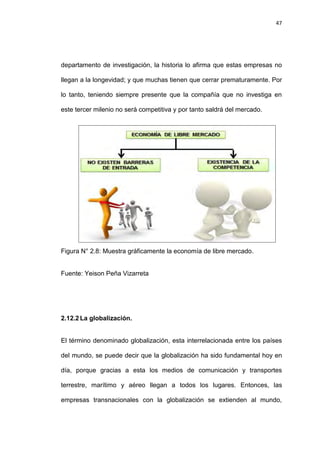

Figura N° 2.8: Muestra gráficamente la economía de libre mercado. 47
Figura N° 2.9: Muestra gráficamente el efecto de la globalización en la
industria. 49
Figura N° 2.10: Muestra los impactos ambientales producidos por la
actividad del hombre. 52

14
Figura N° 3.1: Muestra cómo afectan las vibraciones inducidas por la
voladura de rocas a las infraestructuras aledañas a la zona del disparo 56
Figura N° 3.2: Muestra las ondas que producen la detonación de una mezcla
explosiva comercial. 59
Figura N° 3.3: Se muestra el espectro de ondas que se generan en el
momento de la detonación de una mezcla explosiva comercial cargada
dentro de un taladro. 60
Figura N° 3.4: Muestra la variable amplitud. 61
Figura N° 3.5: Muestra Displacement, velocity and acceleration in simple
harmonic motion. 63
Figura N° 3.6: Muestra la señal sinusoidal y parámetros que describen el
movimiento en este tipo de ondas (amplitud A y frecuencia f) 64
Figura N° 3.7: Muestra las propiedades básicas de las ondas. 65
Figura N° 3.8: Muestra las variables típicas de las ondas inducidas por la
voladura de rocas. 66
Figura N° 3.9: Muestra la carga cilíndrica típica de una mezcla explosiva
comercial. 67
Figura N° 3.10: Muestra la carga esférica típica de una mezcla explosiva
comercial. 68
Figura N° 4.1: Muestra la voladura de rocas y sus efectos de las ondas. 70
Figura N° 4.2: Muestra un macizo rocoso natural. 71
Foto N° 4.3: Muestra la geología del macizo rocoso. 72
Figura N° 4.4: Muestra un típico macizo rocoso. 73
Figura N° 4.5: Muestra la secuencia de salida de un disparo. 73

15
Figura N° 4.6: Muestra las variables controlables y no controlables. 75
Figura N° 4.7: Muestra la nomenclatura de las variables controlables. 76
Figura N° 5.1: Muestra una voladura de rocas y sus efectos de las
vibraciones. 78
Foto N° 5.2: Muestra la construcción de una vivienda sin realizar los estudios
del terreno. 79
Figura N° 5.3: Muestra las recomendaciones que deben ser tomadas en
cuenta respecto al criterio de daño. 81
Figura N° 5.4: Muestra el diagrama conceptual que sirvió para postular el
modelo matemático de Holmberg & Persson, para distancias  50 metros 84
Figura N° 5.5 Muestra la percepción de las vibraciones producidas por la
detonación de una mezcla explosiva comercial. 85
Figura N° 5.6: Muestra la guía simplificada para predecir la respuesta
humana a las vibraciones producidas por la voladura de rocas (Oriard,
1970). 86
Figura N° 6.1: Muestra el daño a las estructuras por las vibraciones
inducidas por la voladura de rocas. 92
Figura N° 6.2: Muestra la velocidad pico de partícula. 99
Figura N° 7.1: Muestra una voladura de rocas y medición de las
vibraciones. 101
Figura N° 7.2: Muestra la posición de equipos para medir las
vibraciones. 104
Figura N° 7.3: Muestra la colocación del equipo para medir las
vibraciones. 111

16
Figura N° 8.1: Muestra el diseño de carga para mitigar las vibraciones. 113
Figura N° 8.2: Muestra el diseño de un banco. 114

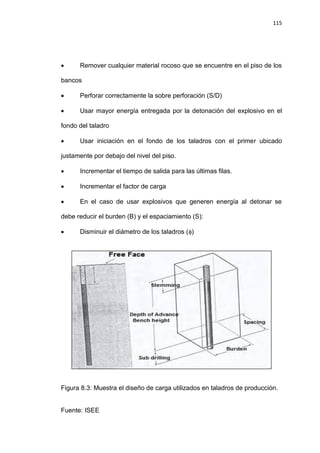

Figura 8.3: Muestra el diseño de carga usados en taladros de
producción. 115
Figura 8.4: Muestra el diseño de un banco. 116
Figura 8.5: Muestra la secuencia de la voladura de rocas de un banco 117
Figura N° 9.1: Muestra la gráfica de frecuencia Vs. velocidad pico
de la norma Española, con sus respectivos límites para tres grupos
de estructura. 130
Figura N° 10.1: Muestra la ubicación de la zona de trabajo con respecto a la
carretera y ciudad. 134
Figura N° 10.2: Muestra la relación velocidad pico de partícula Vs. La
Distancia Escalada. 137
Figura N° 10.3: Muestra la relación velocidad pico de partícula Vs. La
Distancia. 138
Figura N° 10.4: Muestra la relación de carga de mezcla explosiva comercial
Vs. La distancia (m). 139
Figura N° 10.5: Muestra la relación vibración máxima Vs. Frecuencia 140
Figura N° 10.6: Muestra la relación de K Vs. Frecuencia (Hz). 142
Figura N° 10.7: Muestra la relación de Amplitud Vs. El tiempo de retardo
entre taladros (ms). 143
Figura N° 10.8: Muestra la ubicación del sismógrafo con respecto a
la voladura primaria. 144

17
Figura N° 10.9: El software muestra el PPV (mm/s) de la onda elemental en
dirección de la ciudad Vs. El tiempo (ms) 145
Figura N° 10.10: Muestra el diseño de carga de un taladro. 145
Figura N° 10.11: El sotware muestra el resultado obtenido de PPV. 146
Figura N° 10.12: Muestra la ubicación del sismógrafo con respecto a una
voladura primaria.. 147
dirección de la ciudad Vs. El tiempo (ms). 148
Figura N° 10.15: El sotware muestra el resultado obtenido
de PPV (mm/s). 149
Figura N° 10.16: Muestra la relación vibración máxima (mm/s)
Vs. Frecuencia (Hz). 150
Figura N° 10.17: Muestra la relación de K Vs. Frecuencia (Hz). 151

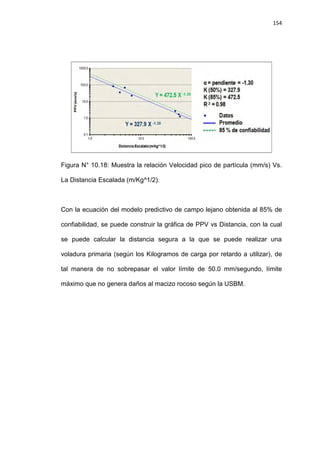

Figura N° 10.18: Muestra la relación Velocidad pico de partícula (mm/s) Vs.
La Distancia Escalada (m/Kg^1/2). 154
Figura N° 10.19: Muestra la relación de la velocidad pico de particula (mm/s)
Vs. La distancia (m). 155
(kg) Vs. La distancia (m). 156
Figura N° 10.21: Muestra la vibración máxima Vs. La frecuencia. 157
Figura N° 10.22: Muestra los valores de K Vs. La frecuencia. 159
Fiugura N° 10.23: Muestra la relación de amplitud Vs. Los tiempos de retardo
entre taladros. 160

18
voladura primaria. 161
dirección de la carretera Vs. El tiempo (ms). 162
Figura N° 10.27: El software muestra el resultado obtenido del PPV 163
voladura primaria. 164
Figura N° 10.29: En software muestra el PPV de la onda elemental de un
taladro en dirección de la carretera Vs. El tiempo 165
Figura N° 10.31: El software muestra el resultado obtenido del PPV. 166
Figura N° 10.32: Muestra la relación vibración máxima Vs.
La Frecuencia. 167
Figura N° 10.33: Muestra la relación de K Vs. La frecuencia. 168

19

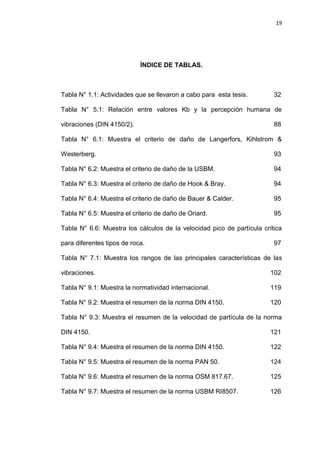

ÍNDICE DE TABLAS.
Tabla N° 1.1: Actividades que se llevaron a cabo para esta tesis. 32
Tabla N° 5.1: Relación entre valores Kb y la percepción humana de
vibraciones (DIN 4150/2). 88
Tabla N° 6.1: Muestra el criterio de daño de Langerfors, Kihlstrom &
Westerberg. 93
Tabla N° 6.2: Muestra el criterio de daño de la USBM. 94
Tabla N° 6.3: Muestra el criterio de daño de Hook & Bray. 94
Tabla N° 6.4: Muestra el criterio de daño de Bauer & Calder. 95
Tabla N° 6.5: Muestra el criterio de daño de Oriard. 95
Tabla N° 6.6: Muestra los cálculos de la velocidad pico de partícula crítica
para diferentes tipos de roca. 97
Tabla N° 7.1: Muestra los rangos de las principales características de las
vibraciones. 102
Tabla N° 9.1: Muestra la normatividad internacional. 119
Tabla N° 9.2: Muestra el resumen de la norma DIN 4150. 120
Tabla N° 9.3: Muestra el resumen de la velocidad de partícula de la norma
DIN 4150. 121
Tabla N° 9.4: Muestra el resumen de la norma DIN 4150. 122
Tabla N° 9.5: Muestra el resumen de la norma PAN 50. 124
Tabla N° 9.6: Muestra el resumen de la norma OSM 817.67. 125
Tabla N° 9.7: Muestra el resumen de la norma USBM RI8507. 126

20

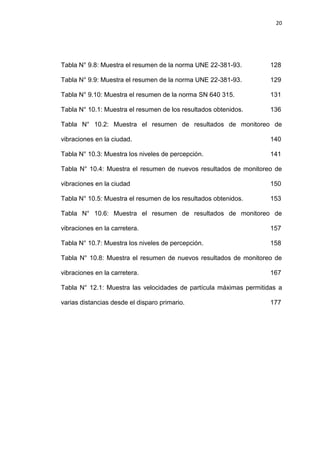

Tabla N° 9.8: Muestra el resumen de la norma UNE 22-381-93. 128
Tabla N° 9.9: Muestra el resumen de la norma UNE 22-381-93. 129
Tabla N° 9.10: Muestra el resumen de la norma SN 640 315. 131
Tabla N° 10.1: Muestra el resumen de los resultados obtenidos. 136
Tabla N° 10.2: Muestra el resumen de resultados de monitoreo de
vibraciones en la ciudad. 140
Tabla N° 10.3: Muestra los niveles de percepción. 141
Tabla N° 10.4: Muestra el resumen de nuevos resultados de monitoreo de
vibraciones en la ciudad 150
Tabla N° 10.5: Muestra el resumen de los resultados obtenidos. 153
vibraciones en la carretera. 157
Tabla N° 10.7: Muestra los niveles de percepción. 158
vibraciones en la carretera. 167
Tabla N° 12.1: Muestra las velocidades de partícula máximas permitidas a
varias distancias desde el disparo primario. 177

21
INTRODUCCIÓN
Como se sabe, la operación minera unitaria de voladura de rocas induce los
impactos ambientales tales como: Gases, subsidencia, polvo, ruido,
lanzamiento de fragmentos de rocas, vibraciones, etc.; siendo las
vibraciones el tema que trata el presente trabajo de investigación. Por otro
lado, el alto grado de influencia de la fragmentación como resultado de la
voladura de rocas en las operaciones mineras unitarias que conforman el
ciclo total de minado, hace evidente la necesidad de contar con nuevas
técnicas y modelos matemáticos que permitan evaluar y posteriormente
optimizar esta operación unitaria. Como también es de conocimiento de
todos los inmersos en la minería e investigadores, que sin el uso de los
accesorios de voladura y mezclas explosivas comerciales sería casi
imposible extraer los minerales de la corteza terrestre, claro que existen
otros métodos, pero de elevados costos si se usarían. Es por ello, que en el
mercado se continúa usando los explosivos, los cuales al ser iniciados
detonan induciendo las vibraciones; si éstas no son controladas,
monitoreadas, mitigadas, minimizadas y/o evitadas, traerían consigo fatales

22
consecuencias y grandes pérdidas económicas. Es por esta razón que en el
presente trabajo de investigación se ha analizado varios modelos
matemáticos, seleccionando el modelo matemático más adecuado de campo
lejano de Devine, el software de simulación de vibraciones denominado
“Shotplus” y un sismógrafo (Minimate Plus) con un geófono triaxial de
superficie, la mezcla explosiva comercial ANFO, distancias al punto de
monitoreo que varían entre 70 m. a 1550 m. Para lo cual, se monitorearon
catorce voladuras primarias en bancos, con un promedio de 150 taladros
(distribuidos en 10 filas de 15 taladros cada fila); efectuándose tres
monitoreos en la ciudad cercana a la mina, cuatro monitoreos en el tajo en
dirección a la ciudad, tres monitoreos en la carretera cercana a la mina y
cuatro monitoreos en el tajo en dirección a la carretera. Los resultados de
monitoreo son adecuados, sin embargo cada vez que se tenga un proceso
de perforación y voladura más adecuado las vibraciones serán menos
perceptibles para el hombre. Por tanto, con esta investigación se ha
contribuido con las comunidades aledañas al proyecto minero, en demostrar
que si se usa los modelos matemáticos respectivos en el diseño, carguío,
conexiones, etc. se puede trabajar sin ocasionar ningún daño a los seres
humanos y a las estructuras cercanas a las operaciones mineras.

23
CAPÍTULO I
GENERALIDADES
1.11 Introducción
En la actualidad han fracasado muchos proyectos mineros, por los
opositores al desarrollo de esta industria extractiva, fundamentando su
ignorancia en la contaminación ambiental. Como se sabe, en la extracción
de los minerales que se encuentran dentro de la corteza terrestre y para
hacer obras civiles, en algunos casos se requiere el uso de las mezclas
explosivas comerciales, entonces se diría que dentro de cualquier rubro
donde sea necesaria la utilización de la voladura de rocas, la temática
ambiental hace referencia a los efectos adversos de dicha actividad en el
aspecto socio-ambiental, que en ciertos casos han paralizado la actividad
minera.

24
Si bien es cierto, la voladura de rocas produce impactos, tales como:
subsidencia, ruido, polvo, vibraciones y gases, siendo estos dos últimos los
más influyentes. Como se sabe, desde el punto de vista eminentemente
productivo, el éxito o fracaso de una voladura de rocas depende en gran
medida del cumplimiento de dos objetivos fundamentales, tales como: La
optimización de la fragmentación y la minimización del daño. Estos objetivos
representan un nuevo paradigma, ya que para lograrlos, los criterios y
medidas necesarias tienden a contraponerse entre ellas, debiéndose buscar
un punto de equilibrio, que permita obtener una fragmentación adecuada
minimizando a la vez el daño a los bancos, taludes, infraestructuras, vías de
transporte y sobre todo a la vida de los animales y principalmente la vida e
integridad del ser humano.
Figura N° 1.1: Fragmentación adecuada como resultado de la voladura de
rocas. Fuente: Yeison Peña Vizarreta

25
Figura N° 1.2: Fragmentación no adecuada como resultado de la voladura de
rocas. Fuente: Yeison Peña Vizarreta
El capricho de la naturaleza donde se ubican los yacimientos mineralizados,
y el hombre que busca su bienestar, en muchas operaciones mineras del
Perú y el mundo se ubican cercanamente en sus perímetros algún poblado o
infraestructura. En el Perú, gran parte de la minería superficial tiene que
afrontar debido a esta situación, demandas y protestas de los propietarios de
estos inmuebles por daños tanto materiales y sobre todo de salud por la
pérdida auditiva debido a la actividad minera cercana, que en el caso de
muchos opositores a esta industria extractiva culpan a la operación minera
de voladura de rocas. Sin embargo, hay que enfatizar que es verdad que la
minería impacta el ambiente en sus tres estados, pero también hay que
resaltar que la minería sostenible, limpia y responsable usando ciencia y
tecnología puede minimizar, mitigar y/o evitar estos impactos negativos,
subrayando que el mundo avanza a pasos agigantados por el uso de los

26
productos de la minería. Por otro lado, la liberación de energía en la voladura
de rocas donde se explotan los yacimientos mineralizados genera una serie
de ondas de choque que se desplazan por la corteza terrestre y ondas
superficiales generadas en el aire. Las ondas internas que viajan por la tierra
van acompañadas de ondas superficiales que parten del mismo punto de su
origen y que se van diferenciando en la medida que los frentes de onda se
van alejando de la fuente, debido principalmente a las diferentes velocidades
de propagación y a los diferentes periodos de vibración. Las mezclas
explosivas comerciales en conjunto con los accesorios de voladura usados
en la industria minera al ser detonados generan ondas que se transmiten en
todas las direcciones desde la fuente. Estas vibraciones causadas por las
ondas, tales como onda principal (Pw), onda vertical (Vw) y ondas de corte
(Sw) pueden ser registradas en forma de registros como el tiempo de
aceleración, velocidad o desplazamiento. Estas vibraciones pueden afectar
las edificaciones y/o estructuras cercanas al área de la voladura de rocas,
así como también a las vías de transporte público y principalmente al
hombre; es por esta razón, que en la tesis se presentan registros de
vibraciones como producto de la detonación de las mezclas explosivas
comerciales.
1.12 Objetivos Generales
Los principales objetivos de la presente tesis de investigación son los
siguientes:

27
 Dar a conocer e informar a todas las comunidades aledañas a los
yacimientos mineros, que la minería si impacta al ambiente en sus tres
estados, pero aplicando los conocimientos de la ciencia y tecnología
adecuada y moderna se puede mitigar y/o evitar estos impactos.
 Prevenir, mitigar, reducir y evitar las vibraciones inducidas por la
voladura de rocas para así proteger las estructuras, animales y sobre todo la
vida de los seres humanos que habitan en las comunidades aledañas a las
operaciones mineras.
 Dar a conocer a todos los inmersos en la industria minero-metalúrgica
los modelos matemáticos respecto a este tópico; y seleccionar el más
adecuado para prevenir, mitigar, reducir y evitar las vibraciones inducidas
por la voladura de rocas, e inclusive que el ser humano no las pueda
percibir.
1.13 Objetivos Específicos
 Que todas las compañías mineras deben tener un departamento de
perforación y voladura, donde se pueda hacer investigación porque solo así
se podrá minimizar los costos operacionales directos.
 Que la operación minera unitaria de voladura de rocas, antes de
realizar trabajos en campo se debe hacer simulaciones, para evitar
incidentes y accidentes.
 Superar los problemas producidas por las vibraciones, que estas no
afecten las estructuras cercanas a la zona de la voladura de rocas y sobre
todo que no sea percibida por los seres humanos.

28
 Sugerir a las compañías mineras los pasos a seguir en la operación
minera unitaria de voladura de rocas, de cómo minimizar, mitigar y/o evitar
las vibraciones.
 Investigar y analizar el impacto ambiental conocido como vibraciones
como el resultado de la voladura de rocas, y comparar con la normatividad
internacional.
 Evaluar los niveles de las vibraciones producidas por las voladuras de
rocas de la mina, tanto de campo cercano y lejano, luego hacer las
observaciones pertinentes teniendo como guía el marco de la normatividad
internacional.
 Que la universidad promueva con sus docentes y alumnos, en
conjunto con la industria minera y las entidades involucradas en la
ingeniería, que en donde se usen mezclas explosivas comerciales hacer las
normativas peruanas de todos los impactos ambientales producidos por la
voladura de rocas.

29
Figura N° 1.3: Factores y entes para el crecimiento de un país.
Fuente: Yeison Peña Vizarreta
1.14 Alcances.
La metodología del modelo matemático seleccionado es fácil de aplicar y
entender, el cual servirá para prevenir, mitigar, reducir y evitar las
vibraciones inducidas por la voladura de rocas; evitando que estas
vibraciones sean percibidas por el hombre, y sobre todo se debe evitar
incidentes y accidentes fatales en la minería superficial.
1.15 Planteamiento del problema.
Teniendo en cuenta que los impactos ambientales inducidos por la voladura
de rocas entre otros son los siguientes: Vibraciones, ruido, presión de aire,
lanzamiento de fragmentos de roca, polvo, subsidencias, etc.

30
Por otro lado, en este tercer milenio todos y cada uno de los impactos
ambientales inducidos por la voladura de rocas deben ser monitoreados,
controlados, minimizados y/o evitados. Porque como bien se sabe el reto del
tercer milenio es practicar una minería limpia, sostenible y responsable, y
sobre todo sin accidentes materiales y principalmente personales; es decir
con cero daños. Es por esta razón que se ha decidido llevar a cabo el
presente trabajo de investigación, en el cual se monitorea las vibraciones
inducidas por la voladura de rocas en una operación minera superficial.
Los resultados del modelamiento y monitoreo de las vibraciones inducidas
por la voladura, se usaran para compararlos con los diferentes criterios de
daño postulados a la fecha, y de esta manera estar en condiciones de
minimizar, mitigar y/o evitar los daños producidos por las vibraciones
inducidos por la voladura de rocas.
1.16 Hipótesis.
Evitar los diversos daño de las vibraciones producidas por la voladura de
rocas en una operación minera superficial, empleando los criterios de daño
más relevantes postulados a la fecha.
1.17 Metodología de la investigación.
En primer lugar se ha realizado una revisión bibliográfica muy minuciosa,
para analizar, investigar y conocer las investigaciones y los modelos
matemáticos postulados recientemente que sean aplicables a las
operaciones mineras superficiales de la minería peruana. Luego se eligieron

31
los modelos matemáticos respectivos que fueron aplicados en la presente
investigación, después se monitorearon las vibraciones inducidas por la
voladura de varios disparos llevados a cabo en una operación minera
superficial. Luego los resultados de los monitoreos mencionados
anteriormente se compararon con los diversos criterios de daños aplicables
a los resultados de la presente investigación. También, los resultados
obtenidos de la presente investigación fueron analizados teniendo en cuenta
las diversas normativas internacionales.
1.18 Justificación de la investigación.
El presente trabajo de investigación está más que justificado, si se tiene en
cuenta que no hay dinero en el mundo que pueda pagar la vida de una
persona, y además entendiendo, modelando, monitoreando y controlando
las vibraciones inducidas por la voladura se estará en condiciones de aplicar
los diversos criterios de daño postulados a la fecha, de tal manera de
controlar, minimizar y/o evitar accidentes personales y perdida de materiales,
equipo y daño a estructuras, y todos los problemas que acarrean las
vibraciones, tales como: judiciales, legales y económicos. Porque si ocurriera
un incidente y/o accidente la empresa minera asumirá con todos los gastos e
indemnizaciones.

32
1.19 Plan de trabajo.
El plan de trabajo se explica y describe en el cronograma de actividades
respectivas.
1.19.1 Cronograma de actividades.
Tabla 1.1: Actividades que se llevaron a cabo para esta tesis.
Actividades
Meses
1 2 3 4
1
2
3
4
1. Se revisara toda la información concerniente al tema de tesis, como
los modelos matemáticos postulados a la fecha. Así mismo se hará una
revisión de las estadísticas de los accidentes fatales y de los daños a las
estructuras, tales como: oficinas, casas, plantas, talleres, etc. causados por
las vibraciones inducidas por la operación minera unitaria de voladura de
rocas.

33
2. Análisis e interpretación del modelo matemático que más se adecua,
al tema de tesis, el cual será usado para calcular la velocidad pico de
partícula (PPV) para campo lejano.
3. Se harán los controles y monitoreos de los disparos respectivos,
usando el modelo matemático seleccionado.
4. Interpretación, análisis, evaluación y discusión de resultados.
 Se tomaran las medidas de control, mitigación y prevención.
 Conclusiones y recomendaciones
 Bibliografía.
 Organización y elaboración de la tesis, etc., etc.

34
CAPÍTULO II
MINERIA LIMPIA Y SOSTENIBLE RETO DEL TERCER MILENIO.
2.7 Introducción.
Según la Comisión Económica para América Latina y el Caribe (CEPAL),
Hasta fines de los años ochenta, el ambiente y su relación con el crecimiento
económico y la justicia social no ocupaba un lugar destacado en las agendas
nacionales ni internacionales. Esta situación empezó a cambiar con la
emergencia del concepto de desarrollo sostenible, que se consolidó en 1987
con la publicación de “Nuestro futuro común”, también conocida como
informe Brundtland.
Brundtland, define el desarrollo sostenible: Como “aquel que busca
satisfacer las necesidades del presente sin comprometer la capacidad de las

35
generaciones futuras de satisfacer sus propias necesidades”. En esta
definición está implícito el concepto de equidad en dos formas: inter e intra
generacional. El aspecto de equidad intergeneracional contenido en esta
definición, es decir la necesidad de proteger los derechos de las
generaciones futuras a su propio desarrollo, exige que el desarrollo
económico se asocie a la protección del ambiente y a formas de uso de los
recursos naturales que aseguren el acceso a estos por las generaciones
futuras. Desde el punto de vista intergeneracional, en el informe se destaca
la importancia de la erradicación de la pobreza y la relación entre pobreza y
degradación ambiental. Como se sabe, en 1970 se publica la Ley Nacional
Ambiental de Estados Unidos de Norteamérica cuyo propósito fue declarar
que los proyectos productivos puedan realizarse en armonía entre el hombre
y el ambiente, y al mismo tiempo promover esfuerzos para prevenir o
eliminar daños al ambiente y biosfera, estimulando la salud y el bienestar del
hombre, enriquecer el conocimiento y comprensión de los ecosistemas y los
recursos naturales y para establecer un Consejo sobre Calidad Ambiental.
Entonces, se podría decir que con la publicación de esta Ley se inicia el
interés en prevenir los daños que se pudieran causar al ambiente por la
realización de diferentes actividades donde intervenga el hombre. Pero, en la
actualidad se tiene claro que hay insuficiencia en los esfuerzos de protección
al ambiente, y es evidente que no se aprecia mejoría o al menos indicios de
desaceleración del deterioro; y ante las grandes necesidades en materia
ambiental que se enfrentan a nivel mundial, se exigen cambios de fondo en
los instrumentos de política ambiental. Siendo obligación de cada país, bajo

36
la dirección de sus gobernantes aprobar leyes al respecto, y que estas se
cumplan. Respecto a la industria extractiva de la minería, si impacta el
ambiente en sus tres estados; quienes hacen minería del tercer milenio debe
ser una minería responsable, limpia y sostenible. Por lo cual, el reto del
tercer milenio es usar ciencia y tecnología de última generación, de tal
manera que la minería de este milenio sea una minería que optimice la
producción y la productividad a un costo mínimo, con seguridad y sin
depredar el ambiente, protegiendo el ambiente para las próximas
generaciones. El desarrollo sostenible constituye un nuevo paradigma a alcanzar.
Entonces, se entiende como un proceso que pretende la transformación productiva
para mejorar la calidad de vida, haciendo uso racional del capital humano, natural,
físico, financiero y cultural, sin poner en riesgo la satisfacción de las generaciones
futuras, en un marco de equidad social.
Figura N° 2.1: Muestra cómo se interrelaciona estos factores.

37
2.8 Aspecto técnico.
Se puede precisar que para explotar los cuerpos mineralizados que se
ubican dentro del macizo rocoso, es fundamental que las empresas mineras
usen toda la ciencia y la tecnología existente y disponible en países
desarrollados; de tal manera que se pueda minimizar, mitigar y/o evitar los
impactos negativos inducidos por la voladura de rocas. Por otro lado, todas
las compañías mineras, deben capacitar y actualizar a su personal en todos
los niveles, logrando que estos se identifiquen con la empresa, y sobre todo
trabajen con seguridad y conociendo la labor que desempeñaran. También,
es recomendable realizar las inspecciones periódicas de los trabajos
mineros, la identificación de riesgos y adopción de medidas de control y/o
prevención, por parte del personal técnico y de supervisión; la consideración
de los factores geológicos y estructurales que inciden en la explotación
minera, tomar medidas de control de incendios, planes de contingencia para
afrontar eventualidades derivadas de la operación minera o las
aleatoriedades de la naturaleza, etc.

38
Figura N° 2.2: Muestra a trabajadores capacitados por la empresa in-situ.
Fuente: Web internet
2.9 Aspecto económico.
En este aspecto, como es de suponer los accionistas invierten sus capitales
para ganar. Por lo tanto, es necesario aplicar los diversos modelos
matemáticos existentes a nivel mundial para maximizar la producción y
productividad, minimizando de esta manera los costos operacionales y por
ende maximizando la rentabilidad de las empresas mineras. Por lo cual, es
fundamental que para lograr buenos resultados de la voladura de rocas, se
debe aplicar los modelos matemáticos existentes para el diseño de mallas y
paralelamente usar los modelos matemáticos de la voladura controlada para
proteger el macizo rocoso remanente; obviamente que con la adecuada
aplicación de ciencia y tecnología los impactos ambientales, como son las

39
vibraciones se minimizaran, logrando que no sean percibidas por el hombre.
Por tanto hay una paradoja, por un lado fragmentar adecuadamente el
macizo rocoso para cumplir con la producción y por el otro lado al realizar la
voladura de rocas, se debe proteger el macizo rocoso remanente, para este
caso, en minería superficial proteger los taludes existentes y el talud del
siguiente banco; así como también minimizar, mitigar y/o evitar los impactos
ambientales inducidos por la voladura de rocas, en especial las vibraciones
que son percibidas por el hombre.
Figura N° 2.3: Diseño de un banco en minería superficial.
Fuente: ISEE

40
2.10 Aspecto ambiental.
Como se sabe, en la mayoría de países exigen una Evaluación de Impacto
Ambiental (EIA) antes de dar luz verde a un proyecto minero. Los procesos
de EIA es una importante y valiosa oportunidad para que los ciudadanos y
en especial las comunidades aledañas participen en las decisiones sobre los
proyectos mineros, en esta audiencia pública quienes no están de acuerdo
que se lleve a delante este proyecto debe opinar y fundamentar su negativa.
Figura N° 2.4: Muestra la audiencia pública del estudio del impacto ambiental
de una mina en Perú. Fuente: web Internet
La industria extractiva minera produce prosperidad en las zonas donde se
lleva a cabo, pero indudablemente tiene un impacto ambiental. Así por
ejemplo, los países desarrollados o del primer mundo continúan explotando

41
sus yacimientos mineralizados; y como ejemplo más cercano a las fronteras
de Perú, se tiene la mina más conocida en Chile denominada La Escondida,
creando gran cantidad de puestos de trabajo directo e indirecto. Sin
embargo, los impactos ambientales aun a menor escala pueden crear
conflictos por el uso de la tierra y oposición a la explotación minera por
grupos ambientalistas, sobre todo en países desarrollados más poblados. La
solución de estos conflictos puede involucrar pagos de compensaciones,
derechos de paso y eventualmente el costo de rehabilitar zonas explotadas o
directamente al abandono de proyectos mineros. Por otro lado, en algunos
países el riesgo político constituye una barrera para la inversión minera,
mientras que en otros el riesgo ambiental constituye una barrera tanto o más
importante. Actualmente el abrir una nueva mina en EEUU o Canadá es muy
difícil, debido a las condicionantes ambientales impuestas en las últimas
décadas. Sin embargo, si los proyectos mineros no se politizaran, sería más
fácil de resolver, he aquí la importancia del reto de los ingenieros junior que
deben liderar estos proyectos y dialogar con los opositores a la minería,
haciéndoles entender la importancia de la extracción de minerales para el
desarrollo de un país. En el caso que un proyecto minero se ubique en una
zona remota y sin desarrollo, quien propone el proyecto puede necesitar
empezar por desbrozar la zona para la construcción de campamentos que
alojarían al personal y equipos. Aun antes que inicie la extracción del
mineral, las actividades asociadas con la preparación y desbroce de esta
zona pueden tener impactos ambientales significativos, especialmente si
estos se encuentran al interior o al lado de zonas ecológicamente sensibles.

42
Figura N° 2.5: Campamentos de una compañía minera del centro del Perú.
La minería a tajo abierto es un tipo de minería superficial, en la cual el
mineral metálico se extiende muy profundamente en el sub-suelo, lo cual
demanda la remoción de grandes capas de desmonte y mineral. Entonces,
se enfatiza que la minería tanto subterránea como superficial si impacta el
ambiente. Sin embargo, se puede decir que actualmente cualquier proyecto
minero antes de llevarse a cabo se hace un depósito denominado
fideicomiso, el cual garantiza el cierre de operaciones. Pero, también se
puede afirmar que la industria minera debidamente constituida legal y formal,
es sostenible, limpia y responsable; la cual trabajando con ciencia y
tecnología si se puede minimizar, mitigar y/o evitar los impactos ambientales
producidos por la minería. Actualmente la legislación exige la realización de
estudios de impacto ambiental para todas las operaciones mineras y
declaraciones de impacto ambiental desde las actividades de exploración

43
minera. Los estudios ambientales deben incluir los efectos sobre la
sociedad, vegetación, fauna, lugares de interés arqueológico, clima, calidad
del aire, ruido, aguas superficiales y subterráneas, los métodos propuestos
para la recuperación de los terrenos al término de la operación minera, etc.
En algunos países se exige además una garantía para asegurar que la
recuperación de los terrenos realmente ocurra al final de la minería. Los
estudios deben incluir un registro de la condición del ambiente en el área
potencial minera, cuando se hizo la solicitud respectiva (nivel base
ambiental). Las compañías recogen esta información en la etapa de
exploración, incluyendo la descripción de la superficie y fotografías, análisis
geoquímicos para mostrar los valores medios de metales y acidez y detalles
de la flora y fauna locales previos a la operación minera. Esto es esencial
dado que localmente puede existir contaminación natural.

44
Figura N° 2.6: Muestra cómo debe quedar el área de la explotación antes,
durante y después del cierre de mina. Fuente: Yeison Peña Vizarreta
2.11 Aspecto social.
Una de las características principales de la industria extractiva minera, es
tener un efecto multiplicador que genera, tanto directa como indirectamente,
y vinculados con esta, la creación de puestos de trabajo para todos los
niveles desde ejecutivos hasta obreros y comerciantes, el flujo de ingresos
que se produce a partir de la compra de insumos nacionales, las divisas
generadas por las exportaciones, los impuestos pagados, a nivel nacional,
provincial y municipal y los beneficios indirectos que reciben las poblaciones
de las áreas de influencia, como consecuencia del desarrollo de

45
infraestructura de salud, educación, transportes y comunicaciones, etc.
Siendo la industria minera la más completa de todas las industrias y es
perfectamente comprobable, tanto a nivel nacional como internacional, ya
sea en el caso de megaproyectos, y aún en los casos de pequeñas
operaciones mineras, porque suelen llevarse a cabo en zonas remotas, de
difícil acceso, escasa población y de menor desarrollo relativo. Por tanto, se
puede afirmar que la minería, es la industria más completa y dando trabajo
directos e indirectos desde profesionales hasta nivel obrero.
Figura N° 2.7: Muestra que la industria extractiva minera tiene efecto
multiplicador. Fuente: Yeison Peña Vizarreta
En el contexto de la sociedad, la minería contribuye con la sociedad peruana
a través del pago de tributos, regalías y derechos de vigencia, del aporte
voluntario y fondo-empleo en el 2011 con S/. 13,300 millones. Según la jefe

46
de SUNAT en el 2012 se logró una recaudación tributaria récord de S/.
84.146 millones, registrándose un incremento de 7,4% respecto al año
anterior. A pesar de que en el 2012 hubo problemas en el sector minero, al
recaudarse S/. 900 millones menos, se superó la meta preestablecida y se
amplió la base tributaria a 16% del Producto Bruto Interno. Para el 2013 al
cerrar el periodo económico, se estima recaudar unos S/. 93.290 millones y
expandir la base tributaria a 16,4%. Cabe enfatizar que cuando se habla de
base tributaria aún falta mucho, porque casi siempre son los mismos que
pagan los impuestos, aun sin haberse vencido ya son cobrados por SUNAT.
2.12 Las mega-tendencias del tercer milenio
Este tercer milenio, está caracterizado por tres mega-tendencias, siendo
estas las siguientes:
2.12.1 La economía de libre mercado
Al respecto, se refiere a la industria minero-metalúrgica en comparación de
décadas atrás, esta se ha visto obligada a llevar a cabo investigaciones en
cada una de las operaciones minero-metalúrgicas que componen el ciclo
total del complejo minero metalúrgico. Estas investigaciones llevadas a cabo
siempre han tenido, tienen y tendrán como objetivo principal maximizar
producción y productividad en cada una de las operaciones minero-
metalúrgicas, de tal manera, de minimizar costos operacionales; y por tanto,
ser más competitivos en los precios de venta. La economía de libre
mercado, en general todas las empresas que no cuentan con un

47
departamento de investigación, la historia lo afirma que estas empresas no
llegan a la longevidad; y que muchas tienen que cerrar prematuramente. Por
lo tanto, teniendo siempre presente que la compañía que no investiga en
este tercer milenio no será competitiva y por tanto saldrá del mercado.
Figura N° 2.8: Muestra gráficamente la economía de libre mercado.
2.12.2 La globalización.
El término denominado globalización, esta interrelacionada entre los países
del mundo, se puede decir que la globalización ha sido fundamental hoy en
día, porque gracias a esta los medios de comunicación y transportes
terrestre, marítimo y aéreo llegan a todos los lugares. Entonces, las
empresas transnacionales con la globalización se extienden al mundo,

48
afectando a las microempresa y empresas nacionales que hacen que la
mano de obra barata beneficie de gran manera a la empresa transnacional,
así abarcando el mercado a nivel nacional e internacional. He aquí la
importancia que toda empresa debe tener un departamento de investigación
científica y/o aplicada. La globalización es un proceso a gran escala en los
ámbitos que marcan el desarrollo social, cultural, tecnológico y económico,
debido a las capacidades de comunicación y a las relaciones
interdependientes entre los diferentes países del mundo. Este proceso
produce una unificación de mercados, de relaciones sociales, de costumbres
y de intereses culturales. Se considera a la globalización como un proceso
dinámico, fruto de las formas de vida actuales. La globalización a las
empresas a traído consigo los cambios de política en la economía mundial,
concretamente la liberalización de las corrientes de capital y de comercio, la
desregulación de los mercados, y el desarrollo del sector privado incluida la
privatización, que han abierto nuevas oportunidades de inversión en la
mayoría de los países. La aceleración del progreso tecnológico que ha
cambiado las reglas del juego tanto para las empresas transnacionales como
para los países en desarrollo anfitriones y las empresas de estos países. Las
nuevas estructuras orgánicas de las empresas, que en parte han sido
posibles gracias a la reducción de los costos de transporte provenientes de
los adelantos tecnológicos en las industrias de la información y las
comunicaciones. Algunos países en desarrollo que han participado
satisfactoriamente en el proceso de globalización comparten dos
características comunes: Un entorno de políticas conducente a la

49
movilización de las inversiones industriales, trabajadores capaces de
competir con la mano de obra de calificaciones bajas y medias de las
economías industrializadas.
Figura N° 2.9: Muestra gráficamente el efecto de la globalización en la
industria. Fuente: Yeison Peña Vizarreta
2.12.3 Los impactos ambientales.
El crecimiento económico de un país le impone un reto a la capacidad de
gestión de las instituciones ambientales, las cuales deben acompañar a los
sectores productivos en el cumplimiento de sus objetivos, buscando equidad
inter e intra generacional, es decir, propender por un crecimiento que mejore

50
la calidad de vida de la población sin detrimento significativo de su calidad
ambiental y buscar un desarrollo sostenible en beneficio de las generaciones
actuales y futuras. Se sugiere que con el objetivo de reducir la
vulnerabilidad, preparar al país para la adaptación al cambio climático, y
aprovechar las oportunidades que se deriven en el marco Internacional se
deberá:
 Implementar la Política Nacional de Cambio Climático;
 Conformar el Sistema Nacional de Cambio Climático, que fortalezca la
gestión de la información en cambio climático y la gestión financiera para
atender y ejecutar proyectos y programas de mitigación y adaptación.
 Identificar y priorizar medidas de adaptación al cambio climático, a
partir del análisis de vulnerabilidad, en el marco de un Plan Nacional de
Adaptación soportado en una estrategia financiera que contemple recursos
nacionales y recursos internacionales de cooperación.
 Fortalecer la generación de información para los análisis de
vulnerabilidad sectorial y territorial.
 Diseñar, de la mano con los sectores y las regiones, una estrategia de
desarrollo bajo en carbono, que incluya la reducción por deforestación
evitada para que el país acceda a recursos financieros favorables de bajo
costo, a transferencia de tecnología apropiada, participe en mecanismos de
mercado de carbono y fondos de mitigación.
 Identificar y valorar barreras comerciales asociadas a actividades
productivas, productos y servicios con una huella de carbono alta y

51
oportunidades de negocio generadas por ventajas competitivas de carbono-
intensidad.
Para lograr un crecimiento sostenible se tiene que tener la capacidad de
satisfacer las actuales necesidades económicas, sociales y ambientales sin
comprometer la capacidad de las futuras generaciones para cubrirlas. Desde
una perspectiva ambiental, esta premisa cobra mayor relevancia puesto que
son los recursos naturales, el lugar y la materia prima necesaria para el
desarrollo de las actividades económicas y sociales.
Las principales preocupaciones ambientales actuales incluyen la excesiva
emisión de gases del efecto invernadero, que está dando lugar al cambio
climático, la calidad del aire, el estrés hídrico y la calidad del agua, las
pautas de consumo no sostenibles, el tratamiento de los residuos, la pérdida
de la biodiversidad, la degradación del suelo y, en general, el uso
insostenible de los recursos naturales. Todos estos elementos han sido
señalados en los informes sobre la sostenibilidad en las Naciones Unidas.
Para entender mejor este ítem, se presentaran algunas definiciones:
Impacto ambiental: Es el efecto que produce la actividad humana sobre el
ambiente. El concepto puede extenderse a los efectos de un fenómeno
natural catastrófico. Técnicamente, es la alteración de la línea de base
ambiental. En la industria minera, para que un proyecto minero sea
aprobado primero debe hacerse la Evaluación del Impacto Ambiental (EIA)

52
Otra definición, es cualquier cambio en las propiedades físicas, químicas y
biológicas causadas por materia o energía resultante directa o
indirectamente de las actividades cotidianas del ser humano.
Figura N° 2.10: Muestra los impactos ambientales producidos por la
actividad del hombre. Fuente: Yeison Peña Vizarreta e Internet

53
CAPÍTULO III
VIBRACIONES INDUCIDAS POR LA VOLADURA DE ROCAS.
3.1 Introducción.
En las últimas décadas la minería ha cobrado gran importancia dentro del
contexto nacional por su aporte a la economía, representada en el aumento
de las exportaciones y contribución al crecimiento del producto bruto interno
(PBI). El escenario minero nacional está dominado por los sectores
auríferos, la plata, el plomo, el cobre, etc. Este último su explotación
mayormente es mediante el método de open pit. En este tercer milenio o
casi toda la extracción de los minerales ubicados dentro de la corteza
terrestre se lleva a cabo mediante la detonación de las mezclas explosivas
comerciales cargadas dentro de los taladros que han sido perforados
previamente de acuerdo al diseño respectivo. Obviamente, que este diseño

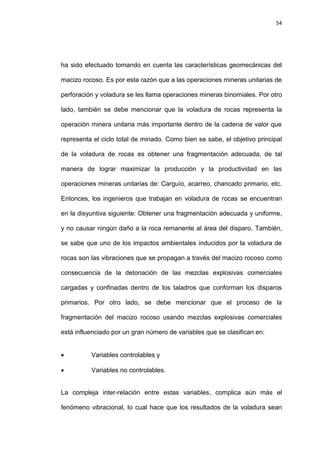

54
ha sido efectuado tomando en cuenta las características geomecánicas del
macizo rocoso. Es por esta razón que a las operaciones mineras unitarias de
perforación y voladura se les llama operaciones mineras binomiales. Por otro
lado, también se debe mencionar que la voladura de rocas representa la
operación minera unitaria más importante dentro de la cadena de valor que
representa el ciclo total de minado. Como bien se sabe, el objetivo principal
de la voladura de rocas es obtener una fragmentación adecuada, de tal
manera de lograr maximizar la producción y la productividad en las
operaciones mineras unitarias de: Carguío, acarreo, chancado primario, etc.
Entonces, los ingenieros que trabajan en voladura de rocas se encuentran
en la disyuntiva siguiente: Obtener una fragmentación adecuada y uniforme,
y no causar ningún daño a la roca remanente al área del disparo. También,
se sabe que uno de los impactos ambientales inducidos por la voladura de
rocas son las vibraciones que se propagan a través del macizo rocoso como
consecuencia de la detonación de las mezclas explosivas comerciales
cargadas y confinadas dentro de los taladros que conforman los disparos
primarios. Por otro lado, se debe mencionar que el proceso de la
fragmentación del macizo rocoso usando mezclas explosivas comerciales
está influenciado por un gran número de variables que se clasifican en:
 Variables controlables y
 Variables no controlables.
La compleja inter-relación entre estas variables, complica aún más el
fenómeno vibracional, lo cual hace que los resultados de la voladura sean

55
completamente aleatorios y muchas veces impredecibles. Entonces, se
puede enfatizar que las variables no controlables, se encuentran en el
macizo rocoso, ya que a medida que se va profundizando el pit, las
características físico-mecánicas del macizo rocoso no son las mismas que
se determinaron al iniciar las operaciones, es decir el macizo rocoso es
cambiante o totalmente aleatorio. Es por esta razón, que para continuar
explotando los yacimientos mineralizados, es importante tomar muestras
representativas del macizo rocoso y hacer siempre los análisis en el
laboratorio de mecánicas de rocas para determinar las características físico-
mecánicas; de tal manera de obtener una adecuad fragmentación como
resultado de una voladura de rocas. Por qué conociendo las características
fisco-mecánicas del macizo rocoso, se seleccionará la mezcla explosiva
comercial adecuada.

56
Figura N° 3.1: Muestra cómo afectan las vibraciones inducidas por la
voladura de rocas a las infraestructuras aledañas a la zona del disparo.
Fuente: ISEE
3.2 Definición.
Se conoce por vibraciones un fenómeno de transmisión de energía mediante
la propagación de un movimiento ondulatorio a través de un medio. El
fenómeno vibracional queda caracterizado por una fuente o emisor o sea un
generador de vibraciones; y por un receptor de las mismas.
El fenómeno vibracional es manifestado mediante un movimiento
ondulatorio. Las vibraciones causadas por la voladura de rocas, tienen el

57
potencial de afectar estructuras y provocar molestias en las personas. Éstas
presentan parámetros que la definen, como amplitud de aceleración,
frecuencia y desplazamiento, pero es la amplitud de velocidad pico de
partícula a una frecuencia predominante la que mejor se relaciona con un
potencial de daño estructural. En general la energía vibracional es
directamente proporcional a la cantidad del explosivo detonado y
matemáticamente se puede expresar de la siguiente manera:
    1 QPE
Dónde:
E: Energía vibracional
Q: Energía total producida por el explosivo
P: Proporción de la energía total producida por la detonación del explosivo
empleada para generar vibraciones.
3.3 Ondas sísmicas inducidas por la voladura.
Cuando una mezcla explosiva comercial cargada dentro de un taladro es
detonada, se produce una onda de choque, la cual crea una serie de
tensiones las que producen el fracturamiento del macizo | Reiterando que la
voladura de rocas genera vibraciones en el macizo rocoso, las cuales
pueden tener diferentes efectos negativos sobre las infraestructuras; y
además, ocasiona daños a la misma roca remanente, como fallas y

58
diaclasas, las cuales podrían dar origen a deslizamientos en los bancos, lo
cual traería consigo consecuencias muy graves, tanto a la maquinaria y
principalmente para los trabajadores y consecuentemente grandes pérdidas
económicas para la empresa minera. Cabe enfatizar que por
indemnizaciones que se haga a la familia de los accidentados fatales, no se
recompensará en su totalidad la pérdida de un familiar.
3.3.1 Tipo de ondas elásticas inducidas por la voladura de rocas
En la industria minera, para realizar la explotación de los yacimientos
mineralizados, tienen como factor común que para su diseño, es básico
determinar la composición, estructura, características y comportamiento del
macizo rocoso es totalmente aleatorio. Es importante conocer las
características del macizo rocoso que se encuentran a medida que se va
profundizando el pit, pero en muchos casos este dato es difícil de obtener, la
información de laboratorio de mecánica de rocas son estáticos y la voladura
es un evento dinámico. Como bien se sabe, las ecuaciones clásicas de
ondas elásticas han sido adecuadas para describir el fenómeno vibracional
inducido por la voladura de rocas, pero se debe considerar otras variables,
tales como: atenuación, dispersión, cambio de longitud de onda y
superposición de ondas, etc. Se debe mencionar que a pesar de sus
limitaciones del método; este representa el mejor modelo postulado hasta la
fecha para entender y analizar el complejo fenómeno vibracional inducido
por la voladura e rocas.

59
Figura N° 3.2: Muestra las ondas que produce la detonación de una mezcla
explosiva comercial. Fuente: ISEE.
También, se debe enfatizar que en este caso solo interesa la propagación de
las ondas en la zona exterior o elásticas circundante a los taladros; en la
cual las únicas ondas representativas que se propagan son ondas elásticas
de baja energía.
Los tipos de ondas elásticas son:
3.3.1.1. Ondas internas.
Este tipo de ondas se propagan por el interior del macizo rocoso dentro de
estas se tienen:
 Ondas longitudinales, de compresión o principales (P).
 Ondas transversales, de cizallamiento o secundaria (S).
 Ondas verticales (V)

60
3.3.1.2. Ondas superficiales.
Entre las principales, se tienen las siguientes:
 Ondas rayleigh (R)
 Ondas love (L)
Se debe mencionar que las ondas “P” se caracterizan porque provocan la
oscilación de las partículas en la misma dirección en la que las ondas se
propagan. Las ondas (S) se caracterizan por provocar la oscilación de las
partículas en una dirección transversal a la dirección en la que la onda se
propaga, etc.
Figura N° 3.3: Se muestra el espectro de ondas que se generan en el
momento de la detonación de una mezcla explosiva comercial cargada
dentro de un taladro. Fuente: ISEE

61
3.4 Propiedades básicas de las ondas.
3.4.1 Amplitud (A).
Una variación del tiempo o la cantidad de desplazamiento, velocidad o
aceleración de una vibración cinemática. Todas estas propiedades tienen
valores instantáneos en cualquier momento.
Figura N° 3.4: Muestra la variable amplitud. Fuente: ISEE
3.4.2 Frecuencia (F).
Es el número de ciclos ejecutados por la unidad de tiempo. En cualquier
estudio de vibraciones, la unidad de tiempo es el segundo; entonces, las
unidades de frecuencia son ciclos por segundo o Hertz (Hz). Por otro lado, El
espectro de frecuencias del movimiento vibratorio es tan importante como la

62
velocidad vibracional en la evaluación del potencial de daños en estructuras.
Investigaciones llevadas a cabo en dinámica estructural han mostrado que
las estructuras responden de modo diferente a diferentes vibraciones. Una
estructura residencial responderá menos a un movimiento de terreno de
12mm/s a una frecuencia principal de 80Hz que a una frecuencia principal de
10Hz. Entonces, el movimiento a 80Hz tiene menos probabilidad de producir
una fisura en la estructura que el movimiento a 10Hz (según Dowding,
1985).
3.4.3 Duración.
La duración de las vibraciones depende de dos factores principales que son:
 La duración de la voladura.
 La distancia del punto de monitoreos a la voladura.
3.4.4 Longitud de onda ()
Viene a ser la longitud de un ciclo completo
3.4.5 Velocidad de propagación (V).
Es el desplazamiento por unidad de tiempo (V = s/t).
También, se puede definir como el rango del cambio del desplazamiento, o
con que velocidad una partícula se mueve de su estado de reposo hasta una
posición de máximo desplazamiento y su retorno.

63
2
t
V
a 
3.4.6 Aceleración (a).
Se define como la velocidad por unidad de tiempo
Figura N° 3.5: Muestra Displacement, velocity and acceleration in simple
harmonic motion. Fuente: ISEE

64
3.4.7 Velocidad de partícula (Vx, Vy, Vz)
Se define como el desplazamiento por unidad de tiempo, tomando como
referencia la velocidad de las partículas dentro del macizo rocoso, como
consecuencia del movimiento vibracional.
Figura N° 3.6: Muestra la señal sinusoidal y parámetros que describen el
movimiento en este tipo de ondas (amplitud A y frecuencia f)
Fuente: ISEE
3.4.8 Velocidad de la onda sísmica (Pwv).
Se define como el desplazamiento por unidad de tiempo tomando como
referencia a una acción compresiva que se propaga a través de cualquier
medio, ya sea sólido, líquido o gaseoso. También, se le denomina velocidad
sónica o velocidad de propagación de la onda.

65
3.4.9 Desplazamiento.
Es la cantidad de desviación o distancia de cualquier partícula o un punto
desde su posición de reposo.
Figura N° 3.7: Muestra las propiedades básicas de las ondas.
Fuente: ISEE
3.4.10 Distancia (D, d).
Es la longitud total de la dirección de viaje tomada por un objeto
comenzando en su posición de reposo hasta su posición final.

66
3.4.11 Movimiento armónico simple.
Se define como la combinación de las oscilaciones de ida y vuelta
indefinidamente y con cualquier grado de libertad de un objeto que tiene la
forma de resorte.
3.4.12 Ciclo.
Se define como una oscilación completa de eventos repetidos.
Figura N° 3.8: Muestra las variables típicas de las ondas inducidas por la
voladura de rocas. Fuente: ISEE
3.4.13 Distancia escalada.
Este factor es definido como la relación entre la distancia d sobre la raíz
cuadrada del peso de la mezcla explosiva comercial por retardo.
Así, se tiene:
 
scilindricaasC
tardoW
d
DS arg
Re/
. 2/1


67
 
esfericasasC
tardoW
d
DS arg
Re/
. 3/1

3.4.13.1 Carga cilíndrica: Definida como:
L: D  6:1
Dónde:
L: Longitud de la columna explosiva
D: Diámetro del taladro
Figura N° 3.9: Muestra la carga cilíndrica típica de una mezcla explosiva
comercial. Fuente: Yeison Peña Vizarreta

68
3.4.13.2 Carga esférica: Esta definida como:
L: D  6:1
Figura N° 3.10: Muestra la carga esférica típica de una mezcla explosiva
comercial.
Fuente: Livington – Teoría de los cracters, USA 1970.

69
CAPÍTULO IV
CAUSAS PRINCIPALES DE LAS EXCESIVAS VIBRACIONES INDUCIDAS
POR LA VOLADURA.
4.2 Introducción.
Para entender mejor las causas principales de las excesivas vibraciones
inducidas por la voladura de rocas, se debe tener en cuenta las variables
controlables y no controlables que intervienen en el complejo y estocástico
proceso que representa la operación minera unitaria de voladura de rocas.

70
Figura N° 4.1: Muestra la voladura de rocas y sus efectos de las ondas.
Fuente: Persson, Holmberg & Lee.
4.2.1 Variables no controlables
Estas variables se caracterizan por su gran aleatoriedad y entre ellas se
pueden mencionar las siguientes:
La gran variedad y naturaleza del macizo rocoso, al respecto se debe
mencionar que los macizos rocosos no son homogéneos. El movimiento
vibracional de las ondas que viajan a través de los estratos de diferentes
impedancias del macizo rocoso. Por otro lado, la presencia de contactos,
fracturas, fallas geológicas y zonas de corte en la dirección del movimiento
vibracional de las ondas actúan también para esparcir y disipar las máximas
vibraciones.

71
Figura N° 4.2: Muestra un macizo rocoso natural.
4.2.2 La geología regional, local y estructural.
En este sentido se debe indicar que las características físico-mecánicas, así
como la litología del macizo rocoso tiene que conocerse si se pretende
diseñar un disparo primario.

72
Figura N° 4.3: Muestra la geología del macizo rocoso.
Fuente Yeison Peña Vizarreta
4.2.3 La hidrología y las condiciones climatológicas.
Al respecto se debe referir que varios estudios hidrogeológicos y climáticos
deben ser llevados a cabo previamente al diseño de los disparos primarios.
Como se ha mencionado anteriormente las características físico-mecánicas
geológicas del macizo rocoso son totalmente aleatorias; es por esta razón
que los frentes de ondas sísmicas generadas por la voladura de rocas, se
rigen en este caso por las leyes básicas de la reflexión y refracción de las
ondas compresivas o de choque que son generadas en el momento de la
detonación de una mezcla explosiva cargada dentro de los taladros.

73
Figura N° 4.4: Muestra un típico macizo rocoso.
4.2.4 Variables controlables
Estas variables se llaman controlables porque están bajo la decisión y
control del hombre.
Figura N° 4.5: Muestra la secuencia de salida de un disparo. Fuente: ISEE

74
Estas variables controlables se clasifican en:
4.2.4.1 Geométricas
Entre las cuales se pueden mencionar las siguientes:
 Burden (B).
 Espaciamiento (S)
 Diámetro de los taladros (BH)
 Longitud de carga (BH)
 Sobre perforación (S/D)
 Taco (T)
 Profundidad del taladro (BHD)
4.2.4.2 Físico-químicas
Estas variables están referidas a las mezclas explosivas comerciales, y entre
otras se tienen las siguientes:
 Tipo de mezcla explosiva comercial
 Densidad de mezcla explosiva comercial (1)
 Parámetros de detonación (VOD, P2, T2, etc.)
 Parámetros de explosión (Q3, P3, T3, etc.)
 Boostering

75
4.2.4.3 De tiempo
Entre las cuales se tienen:
 Tipo y tiempos de retardo
 Tipos y secuencia de salida, etc.
Figura N° 4.6: Muestra las variables controlables y no controlables.

76
Figura N° 4.7: Muestra la nomenclatura de las variables controlables.
Fuente: ISEE, Blasting Meeting 1995.
Se debe enfatizar que para no causar excesivas vibraciones inducidas pro la
voladura de rocas, se debe tener el mayor conocimiento posible de las
variables no controlables mencionadas anteriormente.

77
CAPÍTULO V
REVISIÓN Y ANÁLISIS DE LOS PRINCIPALES CRITERIOS DE DAÑO
POSTULADOS A LA FECHA.
5.6 Introducción.
Durante las últimas décadas varios criterios de daño han sido postulados y
aplicados, dependiendo de varios factores, entre los cuales se pueden
mencionar los siguientes:
 Conocimiento o desconocimiento de las variables controlables y no
controlables mencionadas en el capítulo anterior.
 Capacitación y actualización del personal encargado de llevar a cabo
la voladura de rocas, etc.
 Instrumentación y equipamiento adecuados y de última generación, y
sobre todo que al monitorear las vibraciones inducidas por la voladura
entreguen resultados adecuados y confiables.

78
Figura N° 5.1: Muestra una voladura de rocas y sus efectos de las
vibraciones. Fuente: Persson, Holmberg & Lee.
5.7 Parámetros incidentes en el daño.
Teniendo en cuenta que cada tipo de macizo rocoso y cada tipo de explosivo
poseen una serie de particularidades en lo referido al tipo y magnitud
(amplitud y frecuencia) de las vibraciones inducidas. Por otro lado, factores
como el estado del macizo rocoso y como la velocidad de detonación del
explosivo expresada como onda de choque, influyen en la amplitud y
frecuencia de las vibraciones inducidas, y en su variabilidad de acuerdo
como estas ondas van transmitiéndose.
5.8 Criterios de daño.
El concepto criterio de daño es relativo dado que puede involucrar desde la
generación de micro fisuras hasta la aparición de grietas que puedan inducir
algún tipo de colapso. Adicionalmente, la aparición o no de daños, grietas y

79
fisuras está directamente relacionada con la calidad del suelo y de los
materiales de las estructuras y de los modelos matemáticos y/o técnicas
construcción y sobre todo a que distancia de la zona del disparo se
encuentran estas.
Figura N° 5.2: Muestra la construcción de una vivienda sin realizar los
estudios del terreno. Fuente: Web Internet
Se debe mencionar que en Perú, muchas estructuras (casas) son
construidas por los mismos propietarios y/o albañiles, sin tener en cuenta el
estudio del suelo, ni mucho menos tener la opinión o recomendaciones de
algún ingeniero civil o arquitecto, es por esta razón que cada estructura
debería ser estudiada individualmente o específicamente. Para realizar un

80
estudio del efecto de las vibraciones sobre las estructuras aledañas a la
zona del disparo, se deben tener en cuenta lo siguiente:
 Definición de límites para evitar daño en sistemas estructurales de
acuerdo con las normas internacionales más conservadoras.
 Medición de los movimientos del macizo rocoso producidos por las
voladuras de rocas en las proximidades de las estructuras.
 Modelación dinámica de los sistemas estructurales que permitan
establecer la respuesta estructural dinámica ante los desplazamientos del
macizo rocoso. Esta modelación es posible realizarla mediante modelos
simplificados o mediante análisis dinámicos más complejos (análisis modal
espectral, análisis dinámicos lineales y no lineales, etc.) mediante técnicas
numéricas como los elementos finitos, etc.

81
Figura N° 5.3: Muestra las recomendaciones que deben ser tomados en
cuenta respecto al criterio de daño. Fuente: ISEE
5.8.1 Definición.
Varios son los investigadores que han postulado modelos matemáticos, que
sirven para cuantificar el daño producido por las vibraciones inducidas por la
voladura de rocas.

82
5.9 Breve descripción de dichos modelos matemáticos.
5.9.1 Modelo general.
    1

DKV
Dónde:
V: Velocidad de partícula (mm/sec.)
D: Distancia escalada
K: Factor de velocidad
a: Factor de atenuación
El factor “D” distancia escalada toma en cuenta de la influencia de la
distancia en (m) y la cantidad de mezcla explosiva comercial (Kg.) por
retardo.
5.9.2 Devine y Duvall
 22/1;2/1






 n
W
D
KV

5.9.3 Langerfors
 32/3;2/3






 n
W
D
KV


83
5.9.4 Hendron y Dowding
 43/1;3/1






 n
W
D
KV

5.9.5 Holmberg y Persson.
  
 52/
0
2
00










 





HTanRR
dH
KPPV
H
Dónde: K,  y  son constantes que pertenecen al macizo rocoso in-situ,
donde se realiza la voladura de rocas.

H
definidaIntegral
0
:
. Densidad lineal del explosivo cargado dentro del taladro (Kgs/m)
dH: Diferencial de altura (H)
R0: Distancia entre el punto de monitoreo y la carga explosiva detonada.
H: Altura de banco
: Angulo formado entre la horizontal y la línea de monitoreo.
Se debe mencionar que el modelo matemático postulado por Holmberg &
Persson fue desarrollado para ser aplicado en campo cercano, es decir para
una distancia entre la carga detonada y el punto de monitoreo  50 metros
(campo cercano).

84
Para campo lejano D  50 metros se deben aplicar los otros modelos
matemáticos mencionados anteriormente.
Figura N° 5.4: Muestra el diagrama conceptual que sirvió para postular el
modelo matemático de Holmberg & Persson, para distancias  50 metros.
Fuente: Persson & Holmberg
5.10 Percepción humana.
En el presente trabajo de investigación se presenta una serie de opiniones
sobre el tema de afectación de las vibraciones sobre los seres humanos, los
diferentes estudios que se han realizado durante el siglo pasado sobre la
sensibilidad del hombre a las vibraciones y se describe la norma más
importante y representativa relacionada con el tema. Estos elementos
conceptuales son las bases para la ejecución de medidas en áreas
particularmente sensibles a las actividades relacionadas con las
detonaciones de mezclas explosivas comerciales producidas por voladuras
de rocas.

85
Figura N° 5.5 Muestra la percepción de las vibraciones producidas por la
detonación de una mezcla explosiva comercial.
Crandell (1949) resumió los datos disponibles para su época donde la
amplitud de un movimiento con un efecto concreto sobre el cuerpo humano
es casi inversamente proporcional a la frecuencia.
Rathbone (1963) hizo una síntesis de la información disponible en donde
adoptó un criterio en función de la velocidad de la partícula. En realidad los
datos presentados son abstractos y corresponden a estudios de laboratorio,
en la realidad la reacción de los seres humanos es función de otros factores
como la continuidad del movimiento y los ruidos simultáneos al movimiento.
El ser humano es dos veces más sensible a vibraciones permanentes que a
las pulsátiles producidas por una detonación de una mezcla explosiva
comercial aislada. Por otra parte el ser humano percibe las vibraciones con
el oído interno y con el oído externo los sonidos que las acompañan que son
de dos clases:

86
 El de la propia detonación de una mezcla explosiva comercial.
 El que se produce cuando vibran las construcciones.
La experiencia demuestra que este último estímulo influye en forma decisiva
en la apreciación subjetiva de la importancia de una vibración.
Oriard (1970) presento una guía simplificada para predecir la respuesta
humana a las vibraciones en las que toma en cuenta la continuidad del
movimiento y los ruidos producidos por este.
Figura N° 5.6: Muestra la guía simplificada para predecir la respuesta
humana a las vibraciones producidas por la voladura de rocas (Oriard,
1970).

87
Una percepción individual de que es normal o anormal puede depender en
experiencia y expectaciones previas. Por ejemplo, alguien que trabaja en los
últimos pisos en un edificio alto puede ser menos afectado por la vibración
del edificio que alguien que no trabaja en el edificio. Bajo ciertas condiciones
el cuerpo humano puede detectar amplitudes tan bajas como un micrón;
amplitudes del orden de 0.5 micrón puede ser detectado con la puntas de los
dedos (todos los desplazamientos son picos de amplitudes). El dato básico
concerniente a la sensibilidad de todo el cuerpo a las vibraciones son
descritas en la escala Reiher-Mesiter. En la investigación Reiher-Mesiter se
notó que las vibraciones verticales son detectadas por humanos con mayor
facilidad estando de pie, mientras las vibraciones horizontales son percibidas
mayormente estando acostados. La sensación producida depende de
frecuencia y amplitud. Una amplitud de 100 micrones constituye una
vibración molesta si la frecuencia excede 5Hz y una vibración dolorosa si la
frecuencia excede 20Hz. Una amplitud de 10 micrones es solo perceptible a
5Hz, pero sería de molestia a 50Hz. En término de velocidad pico el límite
de percepción corresponde a una velocidad de 0.3mm/s y una vibración es
molesta si la velocidad excede 2.5mm/s.
El problema relacionado a la percepción humana del movimiento casual es
tratado en la norma DIN 4150/2. Los valores por el grado de percepción
(valores Kb) son derivados de la relación:
  
2
2
100
005.0
f
fA
Kb



88
Dónde:
A = Desplazamiento en micrones.
F = Frecuencia en Hertz
Tabla N° 5.1: Relación entre valores Kb y la percepción humana de
vibraciones (DIN 4150/2).
Valor Kb Grado de percepción
 0.1 No percibido
0.1 Límite de percepción
0.25 Escasamente percibido
0.63 Apreciable
1.16 Fácilmente apreciable
4.0 Fuertemente detectable
10.0 Detectable muy fuertemente

89
CAPÍTULO VI
DAÑOS AL MACIZO ROCOSO.
6.5 Introducción
El efecto de una detonación de una voladura de rocas es: Se siente una
detonación, vibra el macizo rocoso y pueden caer fragmentos de roca. La
detonación es transmitida a través del macizo rocoso como una onda P de
compresión que produce un incremento de la presión atmosférica (con
riesgo de rotura de cristales, tabiques, etc.) y es percibido como un ruido por
los seres vivos a los que puede dañar si es de gran intensidad. El macizo
rocoso transmite vibraciones complejas que incluyen ondas P de compresión
con origen en el foco, ondas S de corte que provienen de reflexiones y/o
refracciones de las ondas P cuando encuentran discontinuidades del macizo
rocoso y finalmente ondas L o R de superficie que se transmiten a través de
la superficie y tienen componentes de compresión y de corte. Estas
vibraciones pueden causar daño a las construcciones.

90
Hay con frecuencia lanzamientos de fragmentos de roca en la zona de la
voladura de rocas, que al caer puedan originar daños importantes a los
equipos, infraestructuras, materiales y especialmente a las personas.
Teniendo en cuenta la ley de Hooke, y asumiendo un comportamiento
elástico; la velocidad de partícula la máxima (critica); PPVc que puede ser
soportada por la roca antes de que ocurra el fallamiento por tensión, es
estimada conociendo la resistencia a la tensión (St), el módulo de Young (E)
y la velocidad de propagación de la onda “P”, y usando la siguiente
expresión matemáticas:
    1
E
VpSt
PPVc
También, se ha demostrado que:
4 x PPVc  sucederá la trituración del macizo rocoso.
1/4 x PPVc  sucederá el inicio de la extensión de fracturas pre existentes.
Por otro lado, Langerfors relaciona la deformación inducida () con el rango
de daño a construcciones en superficie a través de la siguiente expresión
matemática.
 2
Vp
PPVc


91
Dónde:
 : Deformación inducida (mm/sec)
PPVc: Velocidad de partícula critica (mm/sec)
Vp: Velocidad de la onda “P” (m/sec)
Por otra parte, se sabe que el primer tipo de daño inducido por las
vibraciones producidas por la voladura de rocas es la rotura por
descostramiento. Esto sucede cuando la tensión generada por la onda de
choque actuando en el macizo rocoso; que está representada por el
producto de la impedancia del macizo rocoso y la velocidad pico de partícula
supera a la resistencia tensional dinámica de dicho macizo rocoso.
Matemáticamente se expresa de la siguiente manera:
   610 6
 
xPPVcxVxStd pR
Dónde:
Std: Resistencia tensional dinámica (MPa)
R: Densidad del macizo rocoso (Tm/m3)
PPVc: Velocidad de partícula critica (mm/sec.)
Vp: Velocidad de la onda “P” (m/sec.)

92
6.6 Algunos criterios de daño seleccionados y basados en la
velocidad pico de partícula (PPV).
El desarrollo de la presente tesis de investigación se hará mediante un
diagnóstico técnico, enfocado a evaluar la eficiencia general y los actuales
estándares de la voladura de rocas de producción y como las vibraciones
podrían causar algún daño. La gran cantidad de variables que interactúan en una
voladura de rocas hace necesario adaptar y desarrollar modelos matemáticos
que permitan una correcta evaluación de este proceso, antes, durante y
después de su ocurrencia, así como de una adecuada cuantificación y
control del daño que esta pueda producir.
Figura N° 6.1: Muestra el daño a las estructuras por las vibraciones
inducidas por la voladura de rocas. Fuente: Yeison Peña Vizarreta

93
Estos movimientos de propagación ondulatoria se dan a través de macizos
rocosos con una velocidad de propagación dada, y que dependen de cada
tipo de macizo rocoso, el cual se verá afectado por las tensiones dinámicas
que la onda transporta. Estas últimas dependen de los desplazamientos
oscilatorios, respecto a su posición de reposo, que sufren las partículas del
macizo rocoso a medida que una perturbación se propaga denominándose
velocidad vibratoria.
Tomando en cuenta su aplicabilidad en el campo y la fecha de su
postulación se han seleccionados los siguientes criterios.
6.6.1 Langerfors, Kihlstrom and Westerberg.
Tabla N° 6.1: Muestra el criterio de daño de Langerfors, Kihlstrom &
Westerberg.
Forma de daño
Velocidad de partícula
(in/sec.)
Ningún daño 2.8
Pequeñas fisuras y caída de yeso de las
estructuras
4.3
Fracturamiento del yeso de las paredes y
algunas fisuras de las paredes.
6.3
Serio fracturamiento 9.1

94
6.6.2 . USBM.
Tabla N° 6.2: Muestra el criterio de daño de la USBM.
Forma de daño
(in/sec.)
Ningún daño  2.0
Fracturamiento del yeso de las
paredes.
2.0 – 4.0
Daño menor 4.0 – 7.0
Daño mayor a estructuras  7.0
6.6.3 Hook & Bray.
Tabla N° 6.3: Muestra el criterio de daño de Hook & Bray
Forma de daño
(mm/sec.)
Fracturamiento de roca 2500
Inicio del fracturamiento 650
Caída de rocas en galerías 300
Daño menor, agrietamiento de yeso
o estuco.
130

95
6.6.4 Bauer & Calder.
Tabla N° 6.4: Muestra el criterio de daño de Bauer & Calder
Efectos sobre el macizo rocoso Velocidad de partícula (in/sec.)
No hay peligro en roca competente  250
Puede aparecer descostramiento en lajas por
fracturamiento tensional
250 – 650
Grandes fracturas por tensión o algunas
grietas radiales
650 – 2500
Agrietamiento total del macizo rocoso  2500
6.6.5 Oriad.
Tabla N° 6.5: Muestra el criterio de daño de Oriard
Forma de daño
(mm/sec.)
Caída ocasional de roca suelta 5 - 100
Caída de secciones de roca parcialmente suelta 130 - 380
Daño al macizo rocoso poco competente  600
Daño significativo a macizos rocosos
competentes
 2500

96
Como se puede, observar en todos los criterios de daños revisados
anteriormente, se usa el método para evaluar las diversas formas de daño,
el método de la velocidad de partícula se debe mencionar que existen
también otros métodos para evaluar los diversos criterios de daño. Por otro
lado, diversos investigadores han demostrado que el daño provocado por
una voladura de rocas tiene una relación directa con la velocidad máxima de
pico partícula (PPVc). En el capítulo anterior del presente trabajo de
investigación se han mencionado y descrito los modelos matemáticos más
conocidos y usados. Para calcular la velocidad pico de partícula (PPV). Así,
por ejemplo en la tabla 6.5 se muestra los cálculos de la velocidad pico de
partícula (PPVc) para diferentes tipos de roca; para lo cual se usó el
siguiente modelo matemático.
    1
E
VpSt
PPVc
Dónde:
PPVc: Velocidad pico de partícula crítica (mm/sec.)
St: Resistencia tensional dinámica del macizo rocoso.
Vp: Velocidad de propagación de la onda “P” (m/sec.)
E: Modulo de Young.

97
Tabla N° 6.6: Muestra los cálculos de la velocidad pico de partícula crítica
para diferentes tipos de roca.
Tipo de
Rocas
St (Mpa) Vp (m/sec) E (Gpa) PPVc (mm/sec.)
Cuarzo I 1.40 5,102 55.5 1,286
Brecha 7.3 4,298 30.2 1,037
Cuarzo II 8.4 4,207 42.7 823
Brecha II 3.9 4,041 39.3 401
Andesita 14.9 4,975 67.3 1,100
Diorita 13.2 4,650 48.6 1,260
Brecha III 11.3 4,650 58.3 900
Pórfido I 6.7 3,829 31.2 823
Pórfido II 5.1 3,661 46.6 401
6.7 Modelo matemático para campo lejano.
Como bien se sabe, los diversos investigadores en esta materia han
clasificado a los modelos matemáticos desarrollados para campo lejano
cuando la distancia entre el área del disparo y el lugar de monitoreo es
mayor a 50 metros.

98
De los diversos monitoreos de campo relacionados con las vibraciones
inducidas por la voladura de rocas, se deben obtener principalmente lo
siguiente:
 El nivel de vibraciones que genera la detonación de una
mezcla explosiva comercial
 La cantidad de mezcla explosiva comercial que genera el
nivel de vibraciones obtenido.
 La distancia de la mezcla explosiva comercial al punto de
monitoreo.
Se debe referir que el modelo matemático postulado por Devine es uno de
los más usados cuando se trata de monitorear, cuantificar y aplicar los
resultados de un estudio de vibraciones inducidos por la voladura de rocas,
el modelo matemático de Devine es expresado de la siguiente manera:







 2/1
W
D
KV
Dónde:
V: Velocidad de las partículas (mm/sec)
D: Distancia a la cual se cuantifica la velocidad de partícula (m)
W: Carga explosiva por retardo (Kgs).
Según varias opiniones el criterio de Devine es el que mejor representa el
comportamiento de las vibraciones para campo lejano.

99
6.8 Modelo matemático de campo cercano.
El modelo matemático para campo cercano; cuando la distancia entre la
zona del disparo primario y el punto de monitoreo es menor a 50 metros, fue
postulado por Holmberg & Persson. Este modelo matemático toma en
cuenta la forma alargada y cilíndrica de la mezcla explosiva comercial.
Matemáticamente este modelo se expresa de la siguiente forma:
  















  2/2
0
2
0
0
XTanRR
dh
KPPV
H
Fuente: “Rock blasting explosive Engineering”, Holmberg, Persson & Lee.
Todas las variables de este modelo y el grafico correspondiente para su
interpretación han sido mencionados y descritos en el capítulo V del
presente trabajo de investigación.
Figura N° 6.2: Muestra la velocidad pico de partícula.
Fuente: Persson, Holberg & Lee

100
CAPÍTULO VII
INSTRUMENTACION NECESARIA PARA MONITOREAR LAS
VIBRACIONES.
7.5 Introducción.
Las vibraciones de cualquier material, son las oscilaciones de las partículas
en torno a su posición de equilibrio. En el macizo rocoso, la velocidad,
periodo y amplitud de las oscilaciones pueden determinar para un tipo de
macizo rocoso si este sufrirá alguna alteración o colapso. Con el monitoreo
de las vibraciones inducidas por la voladura de rocas en puntos estratégicos
y cercanos a dicha voladura, se podrá estimar la probabilidad que este punto
de monitoreo puede sufrir.

101
Por otro lado, es posible relacionar los resultados del monitoreo de las
vibraciones con la voladura, de tal manera de obtener importantes
conclusiones.
Figura N° 7.1: Muestra una voladura de rocas y la medición de las
vibraciones. Fuente: Yeison Peña Vizarreta
En general, se puede mencionar que las principales características de las
vibraciones, que son medidas cercanamente a una voladura de producción
pueden ser enunciadas de la siguiente manera:

102
Tabla N° 7.1: Muestra los rangos de las principales características de las
vibraciones.
Concepto Rangos
Velocidad de partículas 100 – 1000 mm/sec.
Desplazamiento dinámico 0.01 – 2.00 mm
Rango de frecuencia 10 - 1000 Hz.
Frecuencia dominante 50 – 500 Hz
7.6 Instrumentación para monitorear las vibraciones
Como se sabe, la instrumentación y equipamiento es fundamental ya que
tiene por objetivo principal obtener una buena información representativa y
consistente y sobre todo confiable. Para lo cual, se deben manejar ciertos
conocimientos de las ondas sísmicas generadas por la voladura llevada a
cabo en los taladros de producción; así por ejemplo se sabe que la
transmisión es ortogonal y su descomposición se convierte en ondas del tipo
P, S, V, R, etc. Dichas ondas se encargaran de transmitir la energía
vibracional. Por lo tanto, se debe tener presente que sus implicancias que
dependerán de la geometría, posición de la voladura y el respectivo sistema
estructural; así por ejemplo, se tiene que las ondas superficiales son de
menor amplitud, y viaja una mayor distancia. Por lo tanto, es importante su
monitoreo en campo lejano; por el contrario las ondas: P, S, V que son de
mayor importancia en campo cercano. La instrumentación necesaria y

103
suficiente para monitorear las vibraciones inducidas por la voladura de rocas
es la siguiente:
 Transductores (geófono o acelerómetros) que deben ser instalados
adecuadamente
 Un sistema de cables que se encargan de llevar la señal captada por
los transductores al correspondiente equipo de monitoreo.
 Un equipo de adquisición, el cual se encarga de recibir la señal y la
guarda en la memoria.
 Una computadora, la cual tiene incorporado el software necesario
para el traspaso de la información desde el equipo de monitoreo para su
posterior análisis.
7.2.1 Transductores de vibración.
Gran parte de las capacidades y ventajas de los métodos de monitoreo de
vibraciones estriba en la habilidad para la recolección de datos de
vibraciones que son confiables. Las características de dichos datos, tienen
directa relación con el tipo de transductor utilizado y el método empleado
para su instalación y orientación. Por otro lado, se debe mencionar que
existe una gran variedad de estos equipo disponibles en el mercado, que
tienen la capacidad de medir velocidad o aceleración de partículas, su
función es convertir el movimiento físico generado por el paso de la vibración
en una señal de voltaje equivalente, según su sensibilidad. Los
transductores deben reunir algunas características, tales como:

104
7.2.1.1 Precisión: Gran parte del tiempo, esfuerzo y recursos están
dedicados a la instalación de los transductores de vibraciones; es entonces
muy importante que ellos sean confiables en un largo plazo.
7.2.1.2 Costo: Muchas veces es necesario instalar transductores
permanentes en el macizo rocoso; lo que evitara efectos superficiales, y
permitirá un análisis completo de una voladura de rocas. Bajo estas
circunstancias los transductores no podrán recuperarse, y en este caso el
costo de cada equipo debe ser minimizado.
7.2.1.3 Relación señal-ruido: Si la salida del transductor es de gran
magnitud en relación a los niveles de ruidos, los problemas detectados en
operaciones mineras subterráneas con respecto a campos magnéticos
podrían ser minimizados.
Figura N° 7.2: Muestra la posición de equipos para medir las vibraciones.
Fuente: ISEE

105
Por otro lado, para medir las vibraciones del macizo rocoso existen dos tipos
de transductores básicos, y estos son:
7.3 Acelerómetros: Los acelerómetros del tipo piezoeléctrico tienen alta
frecuencia natural y una respuesta lineal bajo su frecuencia resonante. La
señal de salida es proporcional a la aceleración, la cual por lo general debe
ser amplificada previamente a su grabación. Los acelerómetros reúnen los
datos especificados, por lo general son livianos, de buena calidad; pero
caros. Son más complejos de usar, ya que requieren de equipamiento
auxiliar, como fuentes de poder y pre amplificadores; los cuales pueden
inducir problemas de ruidos significativos.
Las características generales, son las siguientes:
 Mejor respuesta en un amplio rango de frecuencias (1 Hz – 20,000
Hz)
 Su unidad de medida es el g (1g = 9.8 m/sec2.) con rangos de 0.250g
 No poseen partes móviles, lo que resulta en una mayor confiabilidad
 La deformación del cristal piezoeléctrico genera voltajes muy
pequeños que debe amplificarse con elementos externos.
 Son de pequeño tamaño
 Tienen un costo alto.
7.4 Geófonos: Estos equipos dan una medición directa de la velocidad, y
consisten por lo general de un sistema de bobina móvil soportada por
resortes y un imán fijo. Al contrario del acelerómetro, el geófono trabaja

106
sobre su frecuencia natural. Por otro lado, cuando se miden frecuencias muy
bajas, la salida es influenciada por sus características de respuesta a la
frecuencia y la señal resultante en términos de nivel de vibraciones debe ser
adecuadamente corregida. Los geófonos no son tan resistentes como los
acelerómetros; por lo que pueden eventualmente dañarse si son maltratados
o mal manipulados. Por otro lado, los geófonos no son tan costosos y su
señal de salida es simple de analizar, no requiere una fuente de poder
adicional, y generalmente no es necesario pre-amplificar su señal antes de
su grabación. Cuando los transductores a instalar no son recuperables,
mejor usar geófonos sensibles a la velocidad. Poco es lo que se puede
hacer para mejorar el rango de respuestas dinámicas de estas, por lo tanto,
se debe tener cuidado de no usarlos donde sus especificaciones técnicas
probablemente pueden ser excedidas. Mediante la comparación entre señal
obtenida por un geófono y la señal integrada registradas por un acelerómetro
en el mismo punto, se ha demostrado en el mismo punto, que los geófonos
no están habilitados para responder a altas frecuencias, lo que sin embargo
no es impedimento en su capacidad para medir la velocidad de partícula
según los requerimientos de los datos antes mencionados. Como regla
general, se debe referir que resulta inadecuado usar un transductor de
velocidad del tipo bobina móvil, cuando las frecuencias dominantes sean
muy superiores a 500 Hz.
Las características generales de los geófonos son las siguientes:
 Su unidad de medida es volt/(mm/s)

107
 Entregan una medición directa de la velocidad
 Miden bien en el rango de 1 mm/s hasta 1200 mm/s.
 Su respuesta a la frecuencia varía entre 4.5 a 1000 Hz.
 La sensibilidad varía entre 0.003 volts/(mm/s) a 0.04 volts/(mm/s)
 Su costo no es muy alto.
7.4.1 Frecuencia de los geófonos: se tienen dos tipos de geófonos, tales
como: Los de campo cercano y campo lejano, los cuales poseen un rango
de aceptabilidad para la medición que depende de la frecuencia que es
capaz de registrar, diferenciándose los geófonos de 14 Hz y los de 28 Hz.
Los geófonos de 14 Hz tienen la capacidad de medir vibraciones a partir de
esa frecuencia con una muy buena precisión, mientras que los geófonos de
28 Hz son capaces de medir vibraciones a partir de frecuencias superiores a
los 28 Hz.
7.4.2 Sensibilidad: La sensibilidad del geófono indica magnitud máxima de
vibraciones que puede recibir un geófono, la cual se indica en unidades de
volt/(mm/s) para obtener el rango máximo de vibraciones que permita
registrar un geófono es necesario ingresar el valor de sensibilidad de este y
el equipo de medición entregará el valor máximo de la velocidad
automáticamente.
7.4.3 Máximo desplazamiento de los geófonos: los geófonos son
bobinas que al moverse producen un voltaje inducido, pero este movimiento
no puede ser infinito, por lo que los geófonos poseen una característica que
se refiere a su máximo desplazamiento permitido, por lo tanto, los geófonos

108
son capaces de registrar vibraciones reales siempre y cuando el
desplazamiento del geófono no exceda cierto valor. Generalmente los
geófonos más usados tienen un desplazamiento máximo de 2 mm.
7.4.4 Equipo de adquisición: Los transductores son comúnmente
instalados en un arreglo triaxial y la señal de cada uno recolectada
separadamente en algunos casos requieren múltiples canales, cada uno de
los cuales puede ser amplificado o atenuado. Después de dicha
amplificación, las señales de salida de los transductores son grabadas como
una señal análoga o convertida en señal digital, y posteriormente grabadas.
El equipo seleccionado generalmente debe poseer las siguientes
características:
 Múltiples canales de adquisición
 Diferentes rangos de entrada para cada canal
 Cubrir un ancho de banda entre 1 Hz a 5 Hz.
 Velocidad de conversión (AD) y almacenamiento
 Bajo consumo de energía que facilite su independencia
 Gran portabilidad (tamaño y peso)
 Iniciación remota o automática (según un umbral o circuito abierto)
 Adecuada protección física para el trabajo de campo.

109
7.4.5 Equipo de análisis: La información de vibraciones es generalmente
almacenada y analizada usando una computadora.
El análisis de la información requiere de una computadora y un software con
capacidad para un manejo integral de la forma de la onda y donde los
principales trabajos que deben realizar son los siguientes:
 Comunicación externa hacia impresora o plotter
 Filtro de frecuencia
 Despliegue de las señales en el dominio de la frecuencia
 Generar el vector suma de las tres componentes ortogonales
 Derivación, integración de inversión de las ondas
 Cursor móvil sobre la señal para un análisis minucioso de los tiempos
y amplitudes.
 Amplificación de partes de la señal
 Desplegar múltiples señales
7.4.6 Instalación de los transductores: La cantidad de información
utilizable de cada registro de vibraciones depende de la ubicación y
orientación de los transductores. Así por ejemplo, si un transductor es
instalado cercanamente (50 m) a una columna de explosivo observara la
detonación como una fuente en movimiento debido a la descomposición
físico química del explosivo en múltiples elementos que detonan en un
tiempo finito. La forma de la onda recibida por la detonación del explosivo es
función de:

110
 Las propiedades y cantidades del explosivo
 Configuración geomecánica de la fuente y detector
 Propiedades del transductor
 Propiedades del macizo rocoso (velocidad de la onda “P”, etc).
7.4.7 Número de transductores: El número de transductores a ser usados
depende de la cantidad de información requerida. Si el interés principal es
confirmar la detonación de cada uno de los taladros, o un grupo de taladros
en cada retardo, o por ejemplo la medición de la dispersión de los retardos.
Entonces, en este caso se requiere solo la de un solo transductor y su
ubicación no será muy difícil. Por otro lado, si se desea examinar la
contribución de cada taladro de la voladura, o por ejemplo si el interés es
conocer la forma de la onda por cada componente, la fuente generadora de
cada una de las vibraciones debe ser conocida. Esto requerirá una ubicación
muy cuidadosa del número de transductores a usarse, para un adecuado
análisis de la detonación de diferentes cargas explosivas espaciadas en las
tres coordenadas X, Y, Z; junto a la velocidad de propagación; para lo cual
serán necesarios un mínimo de 5 transductores. Se debe tener en cuenta
que en la práctica, el número de transductores se incrementara según la
complejidad del diseño y la cantidad de información que se necesita. Por
ejemplo, cuando se utiliza un gran número de cargas explosivas espaciadas
por cada taladro, en el registro de vibraciones a cada una de estas cargas
explosivas espaciadas se le debe asociar una determinada señal de
vibraciones, para lo cual se deben instalar geófonos a diferentes

111
profundidades. El uso de arreglos traixiales a diferentes profundidades
cercanamente posterior de la voladura, se utiliza particularmente en
voladuras de operaciones mineras subterráneas, la dirección del movimiento
de la bobina móvil al paso de cada vibración determina si el primer arribo de
la señal es positivo o negativo; y de acuerdo a esto la dirección del viaje de
las ondas y la localización relativa de la fuente emisor será determinada. Por
otro lado, un arreglo triaxial permite calcular el vector suma resultante de las
vibraciones, lo cual representa el efecto de las vibraciones en las tres
direcciones.
Figura N° 7.3: Muestra la colocación de los equipos para medir las
vibraciones. Fuente: Yeison Peña Vizarreta

112
CAPÍTULO VIII
CONTROL, MITIGACIÓN Y REDUCCIÓN DE LAS VIBRACIONES
INDUCIDAS POR LA VOLADURA.
8.4 Introducción
Teniendo en cuenta las opiniones de varios investigadores especialistas en
voladura de rocas, quienes recomiendan que para: Controlar, mitigar y
reducir las vibraciones inducidas por la voladura de rocas, se debe proceder
de dos maneras; las cuales son las siguientes:
8.5 Reducir el peso de carga explosiva por retardo
También, se debe proceder como sigue:
 Utilizar disparos secuenciales
 Usar cargas explosivas espaciadas

113
 Estos espaciamientos pueden efectuarse con:
- Material inerte
- Con cámaras de aire
 Usar retardos en ms
 Usar taladros de menor diámetro
 Dividir el banco, etc.
Figura N° 8.1: Muestra el diseño de carga para mitigar las vibraciones.

114
8.6 Proveer alivio
Entre los cuales se tendrá lo siguiente:
 Medir la cara libre del banco para determinar el burden (B) verdadero
y altura del banco.
Figura N° 8.2: Muestra el diseño de un banco.
Fuente: Persson, Holmberg & Lee.

115
 Remover cualquier material rocoso que se encuentre en el piso de los
bancos
 Perforar correctamente la sobre perforación (S/D)
 Usar mayor energía entregada por la detonación del explosivo en el
fondo del taladro
 Usar iniciación en el fondo de los taladros con el primer ubicado
justamente por debajo del nivel del piso.
 Incrementar el tiempo de salida para las últimas filas.
 Incrementar el factor de carga
 En el caso de usar explosivos que generen energía al detonar se
debe reducir el burden (B) y el espaciamiento (S):
 Disminuir el diámetro de los taladros ()
Figura 8.3: Muestra el diseño de carga utilizados en taladros de producción.
Fuente: ISEE

116
 Usar retardos adecuados para la malla de perforación y voladura
diseñada
 Evitar la superposición de ondas
 Usar detonadores y retardos en los cuales la dispersión sea mínima,
es decir tengan buena precisión.
Figura 8.4: Muestra el diseño de un banco. Fuente: ISEE

117
Figura 8.5: Muestra la secuencia de la voladura de rocas de un banco.

118
CAPÍTULO IX
NORMATIVAS INTERNACIONALES.
9.8 Introducción.
Cuando se habla de la industria extractiva minera, se dice que es un ente
multiplicador por ser la industria madre de todas las industrias, por su
complejidad y fuente de trabajo directo e indirecto, que donde se desarrolla
un proyecto minero trae consigo beneficios directos para las comunidades
aledañas (colegios, pistas, postas médicas, luz, agua, etc.). Sin embargo,
esta industria extractiva si no se trabaja con ciencia y tecnología moderna
también trae consigo los impactos ambientales. Hace muchas décadas atrás
no existía el fondo de fideicomiso para el cierre de mina o algo parecido para
la remediación ambiental, pero en la actualidad se puede afirmar que la
industria minera legalmente constituida y con todas las formalidades es

119
sostenible, limpia y responsable con los pasivos ambientales. Es por lo cual,
que causa mucha extrañeza que el Perú siendo un país inminentemente
mineralizado, hasta la fecha las instituciones responsables no hayan
formado un comité especializado para normalizar estos impactos negativos,
tal como lo tienen los países desarrollados y otros como por ejemplo el único
país Latinoamericano Brasil. De manera, que el Perú siempre recurrirá a las
normas internacionales para tomar como referencias los límites permisibles
en cuanto a vibraciones, es así que existen muchas demandas judicializadas
por este tópico, porque la voladura de rocas, produce vibraciones y otros
impactos ambientales. Sin voladura de rocas no se podría extraer
eficientemente los minerales ubicados dentro de la corteza terrestre.
Tabla N° 9.1: Muestra la normatividad internacional.

120
A continuación se mencionan las principales normas internacionales:
9.9 Alemania: DIN 4150 – Deutsches Institut für Normung.
El Instituto de Normalización Alemana o DIN ha publicado varios criterios de
niveles máximos de vibraciones, el primero en 1975, el cual fue desglosado
en 3 partes y actualizado en 1999 y 2001.
Tabla N° 9.2: Muestra el resumen de la norma DIN 4150
La Norma DIN 4150 (1986) fue adoptada como norma patrón, y ha sido
actualizada desde entonces. Ella establece los valores límites de velocidad
de vibración de la partícula en mm/s, considerando el tipo de estructura civil
y el intervalo de frecuencia en Hz, en los cuales demuestran estar fuera de
riesgo de daños los edificios. Las tres clases de edificios definidas por la
norma son:
 Edificios estructurales o industriales
 Edificios residenciales

121
 Edificios históricos y construcciones sensibles (madera, barro, etc.)
Las frecuencias son analizadas en tres intervalos, o sea, valores menores de
10Hz, valores entre 10-50Hz y valores entre 50-100Hz. La norma prevé que
para frecuencias encima de 100Hz, la estructura soporta niveles altos de
vibración.
Los valores de velocidad de vibración de partícula definidos varían de
3mm/s, en el caso de monumentos y construcciones delicadas con
frecuencia inferior a 10Hz, hasta 50mm/s en el caso de estructuras
industriales con frecuencia entre 50-100Hz. En la evaluación de daños
estructurales causados por las vibraciones del terreno, los valores límites de
Vp admitidos para diversos tipos de construcciones, en función de la
frecuencia, son presentados en la tabla siguiente.
Tabla N° 9.3: Muestra el resumen de la velocidad de partícula de la norma
DIN 4150.

122
Tabla N° 9.4: Muestra el resumen de la norma DIN 4150.
9.10 Escocia: PAN 50 Planning Advice Notes.
La presente norma se basa en los estándares BSI (British Standard
Institute), las guías NPPG (National Planning Policy Guidelines) y las PAN.
El anexo D de la PAN 50 (control de efectos ambientales de trabajos en
minería superficial), provee sugerencias para las autoridades encargadas de
la planificación, así como a la industria minera de los efectos de las
voladuras y de los límites aceptables en este tipo de trabajos. Los impactos
que enfatiza esta norma son:
a. Vibración del suelo
b. Presión acústica
c. Ruido

123
d. Polvo
e. Eyección de fragmentos de rocas.
Esta norma trata los ítems de las vibraciones producidas por la voladura de
rocas:
a. Lugar donde se deben realizar las mediciones
b. Los niveles de amplificación en estructuras, se definen en un rango
de frecuencias entre 5 y 40 Hz, donde las estructuras pueden amplificar los
movimientos del suelo, y es probable que se presenten daños.
c. Los umbrales y tipos de daños en las viviendas producidas por
vibraciones
d. Los efectos de la geología en las vibraciones inducidas por
voladuras.

124
Tabla N° 9.5: Muestra el resumen de la norma PAN 50.
9.11 EE. UU: OSM 817.67
OSMRE (Office of Surface Mining, Reclamation and Enforcement). Esta
norma se desarrolló para la minería de carbón. Establece procedimientos
para determinar los límites de velocidades de vibraciones, dependiendo del
nivel de monitoreo.

125
A continuación se presentan las características fundamentales de esta
norma.
Tabla N° 9.6: Muestra el resumen de la norma OSM 817.67
9.12 EE. UU: USBM RI 8507
Las características fundamentales de la BI8507 se muestran en la siguiente
tabla.

126
Tabla N° 9.7: Muestra el resumen de la norma USBM RI8507
9.13 España: UNE 22-381-93.
La Norma Española para el control de vibraciones (UNE 22-381-93) es
creada en 1993 con el fin de establecer un procedimiento de estudio y
control sobre vibraciones producidas por voladuras de rocas con mezclas
explosivas comerciales. Dicha norma es aplicable a diferentes tipos de
trabajos donde se realice voladura de rocas, ya sea para minería, canteras,
obras civiles y demoliciones, etc.
Dentro de la norma se clasifican tres tipos de estructuras que son las
siguientes:
 Grupo I: Edificios y naves industriales (Estructuras de hormigón
armado o metálicas).

127
 Grupo II: Edificios de viviendas, oficinas, centros comerciales y de
recreación.
 Grupo III: Estructuras de valor arqueológico, arquitectónico o histórico.
Al igual que en la normal alemana DIN 4150 y la mayoría de las normas
europeas, la norma española analiza la frecuencia entre intervalos: Entre 2 y
15 Hertz, entre 15 y 75 Hertz y mayores a 75 Hertz. Para la velocidad de la
partícula producida por la vibración, existen varios márgenes en la UNE 22-
381-93 en donde varían de los 4mm/s como velocidad más baja,
relacionada con las estructuras arqueológicas asociadas a frecuencias entre
2 y 15 Hertz; y velocidades hasta los 100mm/s correspondiente a edificios
industriales asociadas a frecuencias mayores a 75Hz.

128
Tabla N° 9.8: Muestra el resumen de la norma UNE 22-381-93
Leyenda de la tabla:
a) En el rango de frecuencia 15 y 75 Hz, en los que el nivel esta dado en
desplazamiento, se podrá calcular la velocidad equivalente conociendo la
frecuencia principal a través de la ecuación que se muestra líneas abajo.
b) Velocidad máxima (mm/s)
c) Desplazamiento máximo (mm)
Es de notar en la anterior (Tabla 9.8) los tramos de frecuencias
comprendidas entre 15Hz a 75Hz, los niveles están dados a partir del factor
desplazamiento para cada una de las estructuras. Se podrá entonces

129
calcular la velocidad correspondiente conociendo la frecuencia principal
(natural) a través de la siguiente ecuación:
dfV 2
Dónde:
V = velocidad equivalente en mm/s.
π= 3,1416.
f = frecuencia principal en Hz.
d = desplazamiento admisible en mm indicado en la tabla.
Tabla N° 9.9: Muestra el resumen de la norma UNE 22-381-93

130
Figura N° 9.1: muestra la gráfica de frecuencia Vs. Velocidad pico de la
norma Española, con sus respectivos límites para tres grupos de estructura.
9.14 Suiza: SN 640 315.
Antes de 1992, Suiza adoptaba una norma referente a los valores para
salvaguardar la infraestructura de los edificios, esta se refería a la
componente vertical de la velocidad, medida en la fundación de los edificios.
Los límites de intensidad de velocidad de vibración de partícula variaban de
25mm/s para museos hasta 100mm/s para construcciones en concreto
armado. Esta norma contempla frecuencias desde 8 hasta los 150 Hz, y
establece que por encima de este rango deben ser estudiadas con base en
otras normas.

131
A continuación se presenta los aspectos más resaltantes de esta norma
Suiza.
Tabla 9.10: Muestra el resumen de la norma SN 640 315

132
CAPÍTULO X
CASOS-ESTUDIO MONITOREADOS APLICANDO LOS MODELOS
MATEMÁTICOS ANALIZADOS Y REVISADOS EN ESTE TRABAJO DE
INVESTIGACIÓN.
10.1 Introducción.
Como se sabe, para llevar a cabo un proyecto minero cualquiera, en primer
lugar se debe efectuar todos los estudios y análisis de los impactos
ambientales que trae consigo la industria minero-metalúrgica, entre ellos los
que deben tener cuidado especial son los impactos inducidos por la
operación minera unitaria de voladura de rocas.

133
Mediante el presente trabajo de investigación se está demostrando a una
comunidad aledaña al yacimiento mineralizado, el cual se ubica en el centro
del Perú, que la explotación de dicho cuerpo mineralizado traerá consigo
oportunidades laborales, así como también servicios básicos para el
bienestar de las comunidades, y que los impactos ambientales serán en su
magnitud minimizados, controlados, mitigados y muchos evitados. En este
caso las vibraciones no serán percibidas por el hombre. Es por esta razón de
tranquilizar a algunos pobladores escépticos, se está demostrando in situ,
que la voladura no producirá vibraciones que afecten sus viviendas y no
serán percibidas por las comunidades aledañas. Se han realizado varias
detonaciones de mezclas explosivas comerciales con dirección a las
comunidades aledañas y hacia la carretera, obteniéndose resultados
favorables, tal como se muestran en los casos-estudio que a continuación se
describen.

134
Figura N° 10.1: Muestra la ubicación de la zona de trabajo con respecto a la
carretera y ciudad.
Fuente: Yeison Peña Vizarreta.
10.2 Caso-estudio N° 01.
Monitoreo de las vibraciones para la ciudad cercana al tajo abierto de la
mina.
Para el presente trabajo de investigación se realizaron siete disparos
primarios, como se sabe, estas voladuras de rocas producen vibraciones; las
cuales se monitorearon de la siguiente manera:
 Tres monitoreos fueron realizados en la ciudad cercana a la mina.
 Cuatro monitoreos fueron realizados en el tajo en dirección de la
ciudad.

135
Para este caso las voladuras primarias han tenido en promedio 150 taladros,
distribuidos en 10 filas de 15 taladros cada fila. La mezcla explosiva
comercial que se usó es el AN/FO, la cantidad por taladro de AN/FO varía
desde 330 Kg. hasta 650 Kg. (esta variación está en función a la dureza del
macizo rocoso). Los tiempos de retardos para esta voladura se describen a
continuación:
 Los tiempos de retardo entre taladros utilizados fueron de 17 ms y 25
ms.
 Los tiempos de retardo entre filas utilizados fueron de 107 ms y 130
ms.
 Las distancias de las voladuras primarias hacia los puntos de
monitoreo varían desde 80.0 metros hasta 1550.0 metros.
El equipo para el monitoreo de vibraciones que se utilizó fue un sismógrafo
(Minimate Plus) con un geófono triaxial de superficie, dicho geófono es el
encargado de captar las vibraciones, a su vez las registra en la memoria,
para finalmente transmitir toda la data a una computadora. Los datos
resultantes son proporcionados en términos de velocidad y frecuencia.
Las velocidades pico de partícula son representadas en tres componentes
las cuales están en dirección vertical, longitudinal y transversal. La
velocidad resultante se calcula en cada intervalo de tiempo de acuerdo a las

136
normas técnicas, de tal manera que se puede obtener una velocidad
resultante máxima.
Tabla 10.1: Muestra el resumen de los resultados obtenidos.
Con los datos obtenidos y mostrados en la tabla N° 10.1, se empieza a crear
el modelo predictivo de campo lejano para la ciudad, para el caso se
seleccionó y uso el modelo matemático de Devine; el cual relaciona las
variables de PPV suma (mm/segundo), distancia al punto de monitoreo
(metros) y la carga de la mezcla explosiva por retardo (Kilogramos), cuyos
resultados se muestra en el gráfico siguiente.

137
Figura N° 10.2: Muestra la relación Velocidad pico de partícula (mm/s) Vs. La
Distancia Escalada (m/Kg^1/2).
Con el modelo matemático de Devine, ecuación de modelo predictivo de
campo lejano obtenida al 85% de confiabilidad, se puede construir la gráfica
de PPV vs Distancia, con la cual se puede calcular la distancia segura a la
que se puede realizar una voladura primaria (según los Kilogramos de carga
por retardo a utilizar), de tal manera de no sobrepasar el valor límite de 50.0
mm/segundo. Dicho límite ha sido tomado del cirterio de daño USBM, que es
la norma mas conservadora postulada a la fecha.

138
Vs. La distancia (m).
Por otro lado, con la ecuación del modelo predictivo de campo lejano
obtenida (85% de confiabilidad), se puede construir el gráfico siguiente,
donde se muestra la carga por retardo vs Distancia. Enfatizando se debe
tener presente siempre como referencia el valor límite de 50.0 mm/segundo;
es decir, con este valor como referencia se puede calcular la distancia
segura a la que se puede realizar una voladura primaria, según los
Kilogramos de carga por retardo que se van a utilizar.

139
(kg) Vs. La distancia (m).
Por otro lado, los resultados de monitoreo de vibraciones en la ciudad han
sido relacionados con la norma internacional de percepción humana “USBM
– Goldman”.
A continuación se presenta el cuadro resumen de resultados de monitoreo y
gráfico de los resultados relacionados a la norma internacional.

140
vibraciones en la ciudad.
Figura N° 10.5: Muestra la relación vibración máxima (mm/s) Vs. Frecuencia
(Hz).
De la figura N° 10.5 se observa que el 55.5 % de los datos se encuentran en
la zona “Perceptible” por el ser humano y el 44.5 % de los datos se
encuentran en la zona “Imperceptible” por el ser humano.

141
A continuación se presenta otro gráfico N° 10.6, donde muestra los
resultados de monitoreo relacionados a la norma internacional de percepción
humana según “Steffens”:
Cuya relacion matematicas, es la siguiente:
  
  2/12
100
8.0
F
FV
K


Donde:
V = Vibración máxima (mm/s
F = Frecuencia (Hz)
Tabla N° 10.3: Muestra los niveles de percepción
VALOR DE K NIVEL DE PERCEPCIÓN
 0,1 No se siente
0,1 Comienza a percibirse
0,25 Escazamente perceptible
0,63 Perceptible
1,6 Facilmente perceptible
4,0 Fuertemente detectable
10,0 Muy fuertemente detectable

142
Figura N° 10.6: Muestra la relación de K Vs. Frecuencia (Hz).
De la figura N° 10.6 se observa que el 66.7 % de los datos se encuentran en
la zona “Escasamente Perceptible” por el ser humano, y el 33.3 % de los
datos se encuentran en la zona “Comienza a percibirse” por el ser humano.
Para mejorar y reducir la percepción humana por las vibraciones inducidas
por la voladura de rocas se utilizó el método de onda elemetal.
Se capturó una onda elemental en dirección de la ciudad y se calculó el
tiempo de retardo entre taladros adecuado para reducir las vibraciones
producidas por efectos de la voladura, dicho tiempo es de 27 ms., para su
mejor compresión, se muestra en el siguiente gráfico.

143
entre taladros (ms).
Una vez obtenido el tiempo de retardo entre taladros, seguidamente se
realiza un comparativo de resultados de PPV suma.
10.2.1 Voladura primaria N° 01:
Para esta voladura, se cuenta con la siguiente información:
 Cantidad de taladros = 150 (10 filas, de 15 taladros).
 Tiempo entre taladros = 17 ms
 Tiempo entre filas = 107 ms.
 Distancia de la voladura hacia el sismógrafo “A” = 60 m. (sismógrafo
ubicado en dirección de la ciudad).

144
voladura primaria.
En el software de simulación de vibraciones denominado “Shotplus” se
introduce la onda elemental (vector suma), cantidad de carga por taladro
(Kg), constantes halladas en el modelo de Devine (K y α) y la velocidad de la
onda “P”, con estos datos se obtiene un resultado de PPV suma = 155.3
mm/segundo.

145
dirección de la ciudad Vs. El tiempo (ms).
Figura N° 10.10: Muestra el diseño de carga de un taladro.

146
Figura N° 10.11: El sotware muestra el resultado obtenido de PPV (mm/s).

147
10.2.2 Voladura primaria N° 02.
 Cantidad de taladros = 150 (10 filas de 15 taladros).
 Tiempo entre taladros = 27 ms. (Cálculo de onda elemental)
ubicado en dirección de la ciudad).
voladura primaria.
En el software de simulación de vibraciones denominado “Shotplus”, se
(Kg), constantes obtenidas en el modelo matemático de Devine (K y α) y la

148
velocidad de la onda “P”, con estos datos se obtiene un resultado de PPV
suma = 134.9 mm/segundo.
dirección de la ciudad Vs. El tiempo (ms).

149
Por lo tanto, al utilizar el tiempo de retardo entre taladros de 27 ms (cálculo
de onda elemental) se reduce las vibraciones en un 13 %.
Utilizando también el tiempo de retardo entre taladros de 27 ms, se realizó
las simulaciones para obtener nuevos resultados de PPV y frecuencia en
puntos de monitoreos ubicados en la ciudad y se obtuvo la siguiente
información que se muestra en la tabla N° 10.4

150
vibraciones en la ciudad.
Los nuevos resultados de monitoreo de vibraciones en la ciudad, han sido
relacionados a la norma internacional de percepción humana “USBM –
Goldman”, a continuación se presenta el gráfico de los resultados
relacionados a la norma internacional.
Figura N° 10.16: Muestra la relación vibración máxima (mm/s) Vs.
Frecuencia (Hz).

151
De la figura N° 10.16 se observa que el 11.1 % de los datos se encuentran
en la zona “Perceptible” por el ser humano, y el 88.9 % de los datos se
A continuación se presenta otro gráfico de resultados de monitoreo de
vibraciones relacionados a la norma internacional de percepción humana
según “Steffens”.
en la zona “Escasamente Perceptible” por el ser humano y el 66.7 % de los

152
10.3 Caso-estudio N° 02.
Monitoreo de vibraciones para la carretera cercana al tajo abierto de la
mina.
Para este caso se consideró siete voladuras primarias. El monitoreo de las
vibraciones se realizó de la siguiente manera:
 Tres monitoreos fueron realizados en la carretera.
 Cuatro monitoreos fueron realizados en el tajo en dirección de la
carretera.
La voladura primaria tuvo en promedio 150 taladros (distribuidas en 10 filas
de 15 taladros cada una). Para llevar a cabo esta operación minera unitaria
de voladura de rocas se usó la mezcla explosiva comercial AN/FO, cuya
cantidad por taladro varía desde 330 Kg. hasta 650 Kg. (esta variación está
en función directa de la dureza del macizo rocoso). Usándose los siguientes
tiempos de retardo:
 Los tiempos de retardo entre taladros utilizados fueron de 17 ms y 25
ms.
 Los tiempos de retardo entre filas utilizados fueron de 107 ms y 130
ms.

153
 Las distancias de las voladuras primarias hacia los puntos de
monitoreo varían desde 70.0 metros hasta 1490.0 metros.
 El equipo para el monitoreo de vibraciones se utilizó un sismógrafo
(Minimate Plus) con un geófono triaxial de superficie.
Los resultados obtenidos se muestran en la tabla N° 10.5
Tabla N° 10.5: Muestra el resumen de los resultados obtenidos
Con los datos de la tabla N° 10.5, se empieza a crear el modelo predictivo de
campo lejano para la carretera, para ello se utiliza el modelo matemático de
Devine, el cual relaciona las variables de PPV suma (mm/segundo),
distancia al punto de monitoreo (metros) y la carga explosiva por retardo
(Kilogramos).

154
Figura N° 10.18: Muestra la relación Velocidad pico de partícula (mm/s) Vs.
La Distancia Escalada (m/Kg^1/2).
Con la ecuación del modelo predictivo de campo lejano obtenida al 85% de
confiabilidad, se puede construir la gráfica de PPV vs Distancia, con la cual
se puede calcular la distancia segura a la que se puede realizar una
voladura primaria (según los Kilogramos de carga por retardo a utilizar), de
tal manera de no sobrepasar el valor límite de 50.0 mm/segundo, límite
máximo que no genera daños al macizo rocoso según la USBM.

155
Vs. La distancia (m).
Tambien con la ecuación del modelo predictivo de campo lejano obtenida
(85% de confiabilidad), se puede construir la gráfica de Carga por retardo vs
Distancia, con la cual teniendo como referencia el valor límite de 50.0
mm/segundo, se puede calcular la distancia segura a la que se puede
realizar una voladura primaria según los Kilogramos de carga por retardo
que se van a utilizar.

156
Figura N° 10.20: Muestra la relación de carga de mezcla explosiva
comercial (kg) Vs. La distancia (m).
Por otro lado, los resultados de monitoreo de las vibraciones en la carretera
han sido relacionados a la norma internacional de percepción humana
“USBM – Goldman”, a continuación se presenta el cuadro resumen de
resultados de monitoreo y gráfico de los resultados relacionados a la norma
internacional. Los resultados se muestran en la tabla N° 10.6.

157
vibraciones en la carretera.
Frecuencia (Hz).

158
A continuación se presenta otro gráfico de resultados de monitoreo
relacionados a la norma internacional de percepción humana según
“Steffens”, cuya relacion matematica es como sigue:
  
  2/12
100
8.0
F
FV
K


Donde:
V = Vibración máxima (mm/s
F = Frecuencia (Hz)
Tabla N° 10.7: Muestra los niveles de percepción
VALOR DE K NIVEL DE PERCEPCIÓN
 0,1 No se siente
0,1 Comienza a percibirse
0,25 Escazamente perceptible
0,63 Perceptible
1,6 Facilmente perceptible
4,0 Fuertemente detectable
10,0 Muy fuertemente detectable

159
Para mejorar y reducir la percepción humana por las vibraciones inducidas
por la voladura de rocas se utilizó el método de onda elemetal.
Se capturó una onda elemental en dirección de la carretera y se calculó el
tiempo de retardo entre taladros adecuado para reducir las vibraciones
producidas por efectos de la voladura, dicho tiempo es de 23 ms.

160
entre taladros (ms).
Una vez obtenido el tiempo de retardo entre taladros, se realiza un
comparativo de resultados de PPV suma:
10.3.1 Voladura primaria N° 01
 Cantidad de taladros = 150 (10 filas de 15 taladros por cada fila).
 Tiempo entre taladros = 17 ms.
ubicado en dirección de la carretera).

161
voladura primaria.
(Kg), constantes obtenidas en el modelo de Devine (K y α) y la velocidad de
la onda “P”, con ello se obtiene un resultado de PPV suma = 217.5
mm/segundo.

162
dirección de la carretera Vs. El tiempo (ms).

163
10.3.2 Voladura primaria N° 02:
 Cantidad de taladros = 150 (10 filas de 15 taladros por cada fila).
 Tiempo entre taladros = 23 ms. (cálculo de onda elemental).
ubicado en dirección de la carretera).

164
voladura primaria.
(Kg), constantes obtenidas en el modelo de Devine (K y α) y la velocidad de
la onda “P”, con estos datos se obtiene un resultado de PPV suma = 195.8
mm/segundo.

165
Figura N° 10.29: En software muestra el PPV de la onda elemental de un
taladro en dirección de la carretera Vs. El tiempo.

166
Por lo tanto utilizando el tiempo de retardo entre taladros de 23 ms (cálculo
de onda elemental) se reduce las vibraciones en un 10 %.
Utilizando también el tiempo de retardo entre taladros de 23 ms, se realizó
las simulaciones para obtener nuevos resultados de PPV y frecuencia en
puntos de monitoreos ubicados en la carretera y se obtuvo la siguiente
información que se muestra en la tabla N° 10.8.

167
vibraciones en la carretera.
Los nuevos resultados de monitoreo de vibraciones en la carretera han sido
relacionados con la norma internacional de percepción humana “USBM –
Goldman”, a continuación se presenta el gráfico de los resultados
relacionados a la norma internacional.
Frecuencia (Hz).

168
A continuación se presenta otro gráfico de resultados de monitoreo de
vibraciones relacionados a la norma internacional de percepción humana
según “Steffens”.

169
CAPÍTULO XI
INTERPRETACIÓN, ANÁLISIS Y DISCUSIÓN DE RESULTADOS.
11.1 Introducción.
Interpretando y analizando los resultados de los casos estudios del capítulo
anterior, se observa que se ha utilizado el modelo matemático de Devine
para el modelamiento de vibraciones para campo lejano, ya que es el más
adecuado, y por lo tanto se puede afirmar lo siguiente:
11.2 Resultados del Monitoreo de vibraciones para la ciudad cercana
al tajo abierto de la mina.
Para el caso de la ciudad se tiene siete voladuras primarias, con un
promedio de 150 taladros distribuidos en 10 filas de 15 taladros por fila, se
usó la mezcla explosiva comercial AN/FO en diferentes cantidades
dependiendo del tipo de roca, se utilizó el modelo matemático de Devine
para vibraciones en campo lejano (ecuación llevada al 85 % de
confiabilidad), las distancias desde las voladuras primarias hasta los puntos
de monitoreo varían desde 80.0 metros hasta 1550.0 metros; entonces se

170
puede enfatizar que en todas las voladuras que se realizaron se obtuvo
resultados de velocidad pico partícula que están por debajo de los valores
mencionados en los criterios de daños al macizo rocoso postulados a la
fecha.
Al realizar el comparativo de PPV, teniendo en cuenta iguales parámetros de
perforación y voladura a excepción del tiempo de retardo entre taladros y
utilizando el software de simulación de vibraciones denominado “Shotplus”,
se tiene, que usando el tiempo de retardo entre taladros = 17 ms (voladuras
actuales), el resultado de PPV es de 155.3 mm/segundo, mientras que
usando el tiempo de retardo entre taladros = 27 ms (cálculo de onda
elemental), el resultado de PPV es de 134.9 mm/segundo, es decir, al utilizar
el tiempo de retardo entre taladros calculado por el método de onda
elemental se reduce la vibración en un 13 %. Esta reducción hace que las
vibraciones se vuelvan imperceptibles o casi imperceptibles por los
pobladores.
Al utilizar el tiempo de retardo entre taladros = 27 ms (cálculo de onda
elemental), se reduce en 80 % la percepción del ser humano hacia las
voladuras, según la norma internacional de percepción humana “USBM –
Goldman”.

171
11.3 Resultados del Monitoreo de vibraciones para la carretera
cercana al tajo abierto de la mina.
Para el caso de la carretera se tiene también siete voladuras primarias, con
un promedio de 150 taladros distribuidos en 10 filas de 15 taladros por fila,
se usó la mezcla explosiva comercial AN/FO en diferentes cantidades
dependiendo del tipo de roca, se utilizó el modelo matemático de Devine
para vibraciones en campo lejano (ecuación llevada al 85 % de
confiabilidad), las distancias de las voladuras primarias hacia los puntos de
monitoreo varían desde 70.0 metros hasta 1490.0 metros y cuyos resultados
de velocidad pico partícula se encuentran por debajo de los valores
mencionados en los criterios de daños al macizo rocoso postulados a la
fecha
Al realizar el comparativo de PPV, teniendo en cuenta iguales parámetros de
perforación y voladura a excepción del tiempo de retardo entre taladros y
utilizando el software de simulación de vibraciones denominado “Shotplus”,
se tiene, que usando el tiempo de retardo entre taladros = 17 ms (voladuras
actuales), el resultado de PPV es de 217.5 mm/segundo, mientras que
usando el tiempo de retardo entre taladros = 23 ms (cálculo de onda
elemental), el resultado de PPV es de 195.8 mm/segundo, es decir, al utilizar
el tiempo de retardo entre taladros calculado por el método de onda
elemental se reduce la vibración en un 10 %. Esta reducción hace que las
vibraciones se vuelvan imperceptibles o casi imperceptibles por los
pobladores.

172
Al utilizar el tiempo de retardo entre taladros = 23 ms (cálculo de onda
elemental), se reduce en 40 % la percepción del ser humano hacia las
voladuras, según la norma internacional de percepción humana “USBM –
Goldman”.
Por otro lado, para ambos casos-estudio de vibraciones en dirección a la
ciudad y a la carretera, se puede aseverar que partiendo de la premisa que
cuanto más se conozca las propiedades físico - mecánicas del macizo
rocoso, se seleccione una adecuada mezcla explosiva comercial con sus
respectivos accesorios de voladura, se use un buen modelo matemático
para el diseño de malla de perforación y voladura (B x S) y sobre todo
teniendo mucho cuidado en el burden (B); si se puede minimizar los
impactos ambientales inducidos por la voladura de rocas, en este caso las
vibraciones. Se sabe que como no se tiene normativas en el Perú, los
resultados de los monitoreos se deben comparar siempre con las normativas
internacionales, entre las cuales se pueden mencionar la OSM (Office
Surface Mining) 1980; la cual está basada en la USBM del RI 8507 de 1978.
En general para ambos casos, tanto en dirección a la ciudad y a la carretera
las vibraciones no causaran algún tipo de daño al macizo rocoso. Sin
embargo, también se debe enfatizar que en la operación minera unitaria de
voladura de rocas todo es aleatoria debido a varios factores como las
propiedades físico mecánicas del macizo rocoso, el factor humano, etc. Por
eso siempre se debe estar alerta, y a medida que se profundice el pit, se
deben hacer los respectivos estudios en el laboratorio y monitorear siempre

173
los impactos ambientales inducidos por la voladura de rocas en especial las
vibraciones.
Finalmente se puede afirmar que los resultados obtenidos modelando y
monitoreando las vibraciones inducidas por la voladura de rocas han sido
bien entendidos, y que dichos resultados tienen un alto grado de
confiabilidad (85%), que se ha demostrado en cada uno de los casos-estudio
efectuados en el presente trabajo de investigación, y se concluye que
usando ciencia y tecnología moderna si se pueden controlar, mitigar y/o
evitar todos y cada uno de los impactos ambientales inducidos por la
voladura de rocas.

174
CONCLUSIONES.
Las conclusiones a las que arriban después de realizar el presente trabajo
de investigación son las siguientes:
1. A través del modelamiento del comportamiento y deformación
dinámica del macizo rocoso influenciado por el esfuerzo representado por
las vibraciones, es posible establecer un criterio de daño basado en
parámetros geomecánicos obtenidos mediante ensayos de laboratorio.
2. El presente trabajo de investigación permite determinar el nivel de
percepción del ser humano hacia la voladura de rocas, en función de la
vibración máxima (mm/s) y frecuencia (Hz), El valor mínimo es de 0.1 cuya
interpretación de percepción es “No se siente” y el valor máximo es de 10.0
cuya interpretación de percepción es “Muy fuertemente detectable”.
3. El nuevo enfoque de modelamiento de vibraciones aplicable en el
campo lejano de la voladura, permitirá mejorar el control que se tiene sobre

175
el diseño, evaluando así la disposición de las mezclas explosivas
comerciales, la distribución de estas y la secuencia de iniciación de dichas
mezclas explosivas comerciales, que tienen una influencia determinante en
la forma y amplitud de la señal resultante, y por lo tanto, en el probable daño
producido por las vibraciones.
4. También, se debe mencionar que los espectros de frecuencia son
muy útiles para efectuar un análisis de ondas en campo lejano, ya que en
esos puntos se espera que las señales de vibraciones estén muy atenuadas
en amplitud y frecuencias. Por otro lado, si las frecuencias se encuentran en
el rango de la frecuencia natural de vibraciones del lugar se producirá un
efecto de amplificación, aumentando de esta manera la probabilidad de
causar algún tipo de daño.
5. Las vibraciones producidas por la voladura de rocas y el conocimiento
de las propiedades geomecánicas del macizo rocoso, permiten estimar la
probabilidad de ocasionar daños al macizo rocoso en el cual se está
trabajando. El modelamiento y monitoreo adecuado de las vibraciones
inducidas por la voladura es muy ventajoso, ya que permite examinar en
detalle el proceso estocástico de la voladura de rocas, constituyéndose en
una herramienta muy útil para poder hacer un diagnóstico; ya que mediante
una adecuada interpretación del registro de vibraciones permitirá determinar
la interacción entre las variables de la voladura. Pudiéndose de esta manera
evaluar cargas explosivas detonando en una secuencia de encendido

176
incorrecta, dispersión en los tiempos de encendido de los retardos,
detonaciones inadecuadas de las mezclas explosivas comerciales,
detonaciones instantáneas, detonaciones de cargas explosivas adyacentes
por simpatía, además de la cuantificación de los niveles de velocidad,
frecuencia, aceleración y desplazamiento de las partículas de roca.
6. Para llevar a cabo el presente trabajo de investigación y cumpliendo
con las regulaciones exigidas por la “Office Surface Mining” (OSM), se ha
usado el método de la velocidad pico de partícula (PPV), para evaluar los
diferentes criterios de daños postulados por esta institución. Como se sabe,
este método requiere que cada disparo primario debe ser monitoreado
usando un sismógrafo que sea capaz de monitorear la velocidad pico de
partícula (PPV), teniendo en cuenta que la velocidad de partícula máxima,
alcance un valor por debajo de los niveles especificados en la tabla 12.1.
Se debe hacer notar que si la distancia del disparo a la estructura más
cercana se incrementa, la velocidad pico de partícula permitida también se
incrementa.

177
Tabla N° 12.1: Muestra las velocidades de partícula máximas permitidas a
varias distancias desde el disparo primario.
Distancia desde el
disparo (m.)
Máxima velocidad pico de partícula
permisible (mm/seg.)
0 – 91.4 31.7
91.5 – 1524 25.4
1525 – a mas 19.1
Fuente: Office Surface Mining – OSM (1980)
7. En la presente investigación, se modelaron y monitorearon dos casos
estudio. Para ambos casos se efectuaron siete disparos primarios con un
promedio de 150 taladros cada uno, los cuales fueron cargados con
diferentes cantidades de AN/FO, de acuerdo al tipo de roca, todo lo referente
a los disparos primarios está bien explicado y descrito en el texto,
especialmente los resultados obtenidos, y la discusión de resultados
correspondiente. Los resultados de estos monitoreos de vibraciones se
muestran en la tabla N° 10.1 y tabla N° 10.5.
8. Se debe mencionar que conociendo las propiedades físico-mecánicas
del macizo rocoso, se puede diseñar adecuadamente las mallas de
perforación y voladura; se puede elegir adecuadamente el explosivo y como
consecuencia de lo mencionado anteriormente se puede modelar,

178
monitorear, controlar, mitigar y/o evitar las excesivas vibraciones inducidas
por la voladura de rocas.
9. Como se puede apreciar en los resultados de monitoreo de
vibraciones tanto en la ciudad como en la carretera, se concluye que
ninguno de ellos pasa el umbral de la velocidad pico de partícula para causar
daño que es de 50 mm/segundo según la USMB. Por lo tanto, las
comunidades aledañas a la labor minera se encuentran seguras ya que no
perciben niveles de vibraciones que puedan generar daños al macizo rocoso
y tampoco la carretera sufrirá algún tipo de daño.

179
RECOMENDACIONES.
Después de realizar el presente trabajo de investigación, se pueden escribir
las recomendaciones siguientes:
1. Se debe establecer puntos estratégicos de monitoreo para controlar
las vibraciones inducidas por la voladura de rocas, para los presentes casos-
estudio, es de suma importancia proteger las estructuras de la ciudad y la
carretera que pasa cercanamente a las operaciones mineras del tajo abierto.
2. Se debe usar el método de la velocidad pico partícula (PPV), para
evaluar y cuantificar las vibraciones inducidas por la voladura de rocas,
porque este método ha demostrado dar resultados confiables, para evaluar
los diferentes criterios de daños postulados por varios investigadores.
3. Se debe comunicar a las comunidades aledañas a las operaciones
mineras, que deben construir sus viviendas a distancias seguras, de tal
manera que al realizar la operación minera unitaria de voladura de rocas, las

180
vibraciones u otro impacto ambiental no afecte a las estructuras, y
principalmente salvaguardar la vida de los seres humanos y animales.
4. Se sugiere que todas las entidades inmersas en la industria minero-
metalúrgica, tales como: Compañías mineras, colegio e instituto de
ingenieros, universidades públicas y privadas y sociedad civil deben crear un
comité para normar todos los impactos ambientales producidos por la
industria minero-metalúrgica. Esta norma debe tener fundamento haciendo
las pruebas de campo respectivas y las de laboratorio; solo así se podrá
rebatir a todos los opositores a la industria minero-metalúrgica y
principalmente el Perú como país Latinoamericano seria en segundo en la
región en contar con sus propias normativas, tanto nacionales como
internacionales.
5. Las nuevas generaciones de ingenieros de minas de la Universidad
Nacional de Ingeniería deben contar con su propio campo de pruebas y
Laboratorio de Ingeniería de Explosivos y Voladura de Rocas bien equipado,
para que los egresados apliquen lo aprendido en las aulas en las
operaciones mineras, de tal manera que sean más competitivos, y puedan
estar acorde con el avance de la ciencia y tecnología en voladura de rocas.

181
6. No se debe usar el explosivo más barato, sino el que mejor trabaje de
acuerdo a las características físico-mecánicas del macizo rocoso. Se deben
tener en cuenta el costo en US$/Tm explotada.
7. El modelamiento y monitoreo de las vibraciones inducidas por la
voladura de rocas deben ser realizados por personal entrenado, capacitado
y actualizado; para de esta manera poder obtener información confiable, y
usando dicha información se pueda tomar decisiones adecuadas y
oportunas.

182
BIBLIOGRAFÍA.
1. Dowding, Charles H:”Micrometer Crack Response to Vibration and
Weather”; ISEE Copyrigth 2008.
2. Carlos Scherpenisse O. “Monitoreo y Modelamiento de Vibraciones
para el Control y Evaluación del Daño por Voladuras”, ASP Blastronics,
2006.
3. Siskind, David E.: “Vibration from Blasting”; ISEE Copyrigth 2005.
4. Dowding, C. y McKenna, L: “Crack response to long term
environmental and blast vibration effects”, Journal of Geotechnical and
Geoenvironmental Engineering, Vol. 131, 2005.
5. Gad, E., Wilson, A., Moore, A. Y Richards, A: “Effects of mine blasting
on residential structures”, Journal of Performance of Constructed Facilities,
Vol. 19, 2005.

183
6. Blair, D.P. & Armstrong L.W.; “The Influence of Burden on Blast
Vibration”. International Journal on Rock Fragmentation by Blasting-Fragblast
Vol. 5, 2001.
7. Holmberg Roger: “Explosive & Blasting Technique”, A.A.
Blakema/Rotterdam/Brookfield, 2000.
8. Blair, D.P; “Statistical Models for Ground Vibration and Airblast”.
International Journal on Rock Fragmentation by Blasting-Fragblast, Vol. 3,
1999.
9. Lewis L. Oriard: “The Effects of Vibrations and Environmental Forces”,
Published by ISEE, USA, 1999.
10. Fourie, A. B & R. W. Green: “Damage to underground Coal Mines
Caused by Surface Mining”. Intnl. J. Surface Mining and Reclamation, 1993.
11. Persson, P.A., Holmberg, R. & Lee, J: “Rock Blasting and Explosives
Engineering”. CRC Press, Boca Raton, FL, 1994.
12. Siskind, D., Stagg, M., Kopp, J. y Dowding, C: “Structure Response
and Damage Produced by Ground Vibration from Surface Blasting”, U.S.

184
Bureau of Mines Report of Investigations 8507 (USBM RI 8507),
Washington, D.C, 1980.
13. Dowding, C.H.: “Blast Vibration Monitoring and Control, Prentice Hall,
Inc, Englewood Cliffs, New Jersey, 1985.
14. Ferahian,R. H & H. S. Ward: “Vibrations Environmental in Laboratory
Buildings” National Research Council of Canada, Division of Building
Research, 1970.
15. Dowding, Charles H:”Blast Vibration Monitoring and Control”; ISEE
Copyrigth 1985.
16. Crum, S. V., D. E. Siskind, W. E. Pierce and K. S. Radcliffe: “Ground
Vibration and Airblasts Monitored in Swedesburg”, Pennsylvania, from
blasting at the McCoy Quarry. Contract Research Pept. By the U.S Bureau of
Mines for the Pennsylvania, 1997.
17. Oriard, L. L: “Vibration and Ground Rupture Criteria for Buried
Pipelines”. Proc. 20th Annual Conf. on Explosives and Blasting Technique
Intnl. Soc. Of Explosive Engineers, 1994.

185
18. Oriard, L. L & J. H. Coulson: “TVA Blast Vibration Criteria for mass
Concrete”. Proc. Conf. of ASCE, Portland, OR, 1980.
19. Andrews, A. B: “Design Criteria for Blasting”, proceedings of the
Seventh conference on Explosive Technique, ISEE, 1980.
20. Esteves, J. M: “Control of Vibration Caused by Blasting” Laboratorio
de Engenharia Civil, Lisbon Portugal, 1978.
21. Fang, H. Y: “Field Studies of Structural Response to Blasting Vibration
and Environmental Effects”. Lehigh Univ., 1976
22. Duvall, W. I & D.E. Fogelson: “Review of Criteria for Estimating
Damage to Residences from Blasting Vibrations” U. S. Bureau of mines RI
5968, 1962.
23. Devine, J.R: “Avoiding Damage to Residences from Blasting
Vibrations” Highway Agents, Information Circular 8405, U. S. Bureau of
Mines, Washington, D. C., 1968
