Planeamiento i unidad


 El PLANEAMIENTO es el proceso administrativo, se
define como los pasos o etapas básicas a través de los
cuales se realiza la administración; considerando que
estos pasos forman unidad indesligable.
 Estos pasos o etapas son: planeamiento,
organización, dirección y control. Los procesos
administrativo, actúan sobre las funciones
administrativas que son: PRODUCCION, finanzas,
comercialización, mantenimiento, personal, etc.
INTRODUCCION


 NOLBERTO MUNIER; Es la labor de especificar
cuáles son las tareas que intervienen en un proyecto,
su duración en días, semanas o la unidad de tiempo
que convenga, y como están interrelacionadas entre
si todas las tareas, y su secuencia.
 VELASQUEZ MASTRETTA: Planear es definir los
objetivos y determinar los mejores medios para
alcanzarlos. Es analizar los problemas en forma
anticipada, planteando posibles soluciones e
indicando los pasos necesarios para llegar
eficientemente a los objetivos que la solución elegida.
DEFINICIONES

 El planeamiento de minado es establecer cual volumen de
mineral, con que ubicación y en que momento extraerlo, con la
finalidad de mantener una producción continua mensual.
 Es conocido que el planeamiento se realiza a corto, mediano y
largo plazo, en donde a corto plazo se entiende un planeamiento
para un mes y unos pocos meses mas, a mediano plazo se
considera desde un trimestres hasta un año, a largo plazo desde
el primer año hasta la culminación de las reservas.
 El planeamiento a mediano y largo plazo generalmente
involucra utilizar reservas probadas y probables, el solo hecho
de utilizar reservas probables, el planeamiento a mediano y
largo plazo presenta cierta incertidumbre de cumplimiento,
siendo necesario su revisión periódica
PLANEAMIENTO DE MINADO


Plan de Minado a Largo Plazo


 Es el diagnostico de las posibilidades, mediante un
proceso intelectual y consiste en al análisis integral
de los factores de producción dentro de la empresa,
sus limitaciones internas y externas
RESUMIENDO

 1. La planificación debe servir de fuerza impulsora de la
actividad empresarial a todos los niveles, trazando el camino a
seguir en las operaciones en cada una de los subsistemas de la
empresa.
2. La planificación y el control debe formar el par regulador que
permite adaptar el sistema a su medio, dentro de los márgenes
que le son exigidos para mantener su equilibrio correcto.
3. La planificación busca maximizar el beneficio de las
oportunidades futuras de la empresa, a través de la previsión de
medios y presupuestos económicos.
4. La planificación debe coordinar la acción de los miembros de la
empresa en el cumplimiento de, las funciones empresariales de
producción finanzas, comercialización, mantenimiento, personal,
comunicaciones, etc.
OBJETIVOS DEL PLANEAMIENTO

1. Establecimiento de predicciones.
2. Especificación previa de objetivos.
3. Establecimiento de líneas de acción
alternativos.
4. Elección de la mejor alternativa posible.
5. Especificación y asignación definitiva de
objetivos.
6. Incorporación al sistema de control.
CICLO DEL PLANEAMIENTO


 - En el Nivel Superior, el planeamiento estará orientado a lograr los
siguientes objetivos:
* Obtención de utilidades, lo máximo que sea posible
* Prolongación de años de operación de la mina.
* Expansión de la empresa.
* Asegurar un mercado financiero favorable.
- En el nivel intermedio.
* Máxima producción de la unidad, según la política empresarial, por lo
general una producción racional, sin matar mina.
* Ejecución de avances y cubicación de nuevas reservas para reemplazar el
mineral extraído y ampliar las reservas.
* Optimización general de costos.
* Implementación de una infraestructura adecuada,
- En el nivel Inferior.
* Producción racional por zonas, niveles o labores para cumplir con las metas
generales de la Unidad Minera.
* Ejecución de los avances según prioridades geológicas y operacionales.
* Elevar los rendimientos de operación y establecimiento de nuevos
estándares de trabajo
* Diagnosticar, sostener y mantener el equilibrio de los recursos:
Disponibilidad Vs Requerimientos.
* Desarrollo y capacitación del personal operativo.
* Mejorar los métodos y técnicas de operación etc.
NATURALEZA JERARQUICA DEL
PLANEAMIENTO


1. Por qué debe hacerse?
2. Cuánto debe hacerse?
3. Qué acciones son necesarias?
4. Cuándo y Dónde se hará ?
5. Quiénes lo harán ?
6. A qué costo se harán?
7. como se hará ?
8. Con que se hará?
PREGUNTAS BASICAS DEL
PLANEAMIENTO


 1. CANTIDAD Y CALIDAD.- tonelaje de concentrados, volumen
de desmonte, volúmenes de relave, volúmenes de relleno, metros
lineales de frentes de avance, kilómetros vías carreteras de acceso,
numero de cuadros de sostenimiento, metros lineales de vía,
metros lineales de tuberías de conducción, etc.
2. TIEMPO.- Se fija la fecha de inicio de la realización de las
diferentes actividades y se estima las fechas de conclusión por
actividades, etapas, o el total del proyecto. Se debe estimar un
margen razonable de tolerancia, según la característica de las
actividades.
3. LUGAR.- Se debe señalar el lugar de las ejecuciones como
coordenadas topográficas, cotas, zonas, secciones, unidades de
operación, pueblos países, Se refiere tanto a los lugares de
realización de las labores, como donde se adquirirán los insumes
necesarios.
ELEMENTOS PLANEAMIENTO


 4. RECURSOS.- Considerar las disponibilidades y requerimientos;
así como las fuentes de adquisición de todos los recursos que
precisará el plan Ejemplo:
a) Recursos humanos.
b) Maquinaria y equipo.
c) Infraestructura,
d) Materiales diversos.
e) Herramientas varias.
f) Recursos energéticos en general
g) Recursos económicos y financieros.
h) Otros insumos.
5. COSTO.- Se debe estimarse los costos en detalle de todos los
recursos y de las actividades que precisa el plan. Procurando que
sean cuidadosamente estimados y concordantes a la realidad,
deben do considerarse un factor de seguridad según el tiempo de
duración de los trabajos, fluctuaciones de precios, tipos de
cambios, mercados de adquisición, etc.
ELEMENTOS PLANEAMIENTO


 VARIABLES.
1. Ocupación actual de los equipos, como perforadoras, scooptrams,
locomotoras, carros mineros, equipos de perforación diamondrill, raise boring,
etc.
2. Inventario de la fuerza laboral; se debe tener en cuenta el personal activo,
disponible, según especialidad o categorías, etc.
3. Capacidad de producción real, se refiere a la unidad, en avances/mes, qué
metraje en galerías, chimeneas, cruceros, rampas; qué tonelaje, etc.
 4. Perturbaciones externas, es necesario identificar las variables externas, que
escapan a la capacidad de solución de los componentes de la empresa ejemplos
factores económicos/ políticos, coyunturales, etc.
5. Estado de las instalaciones e infraestructura por ejemplo: red de agua, aire
comprimido, energía eléctrica, relleno hidráulico/ infraestructura de los talleres
de mantenimiento, almacenes, laboratorios, etc.
6. Desempeño del personal, no sólo es suficiente tener el inventario del personal
sino que es de importancia analizar el ausentismo, iniciativa, cumplimiento,
rebeldía , sabotaje, chantaje, colaboración, etc.
7. Ubicación y acceso a las zonas de trabajo/ ejemplo: la distribución de las
labores con relación a los accesos principales, oficina de minar bodegas,, talleres
mina, echaderos, teléfonos, etc.,
VARIABLES PARAMETROS
PLANEAMIENTO

 PARÁMETROS.-
1 Estándares de rendimiento de la mano de obra, de los equipos,
y de todos los factores de producción.
2 Lista de materiales por labores, actividades, zonas, proyectos,
etc.
3 Estándares de ejecución de los diferentes trabajos, ejemplo:
construcción de tolvas, colocación de cuadros de sostenimiento,
etc.
4 Tiempos estándar de desplazamiento y mantenimiento de
equipos.
5 Capacidades de los equipos.
6 Presupuestos de las operaciones (techo presupuestario)
7 Políticas administrativas.
8 Calendario de operaciones y prioridades diversas.
9 Convenios sindicales, incluye las concesiones a los trabajadores,
políticas de despido, remuneraciones sobre las horas extras, días
festivos. etc.
10 Apoyo logístico y de servicios auxiliares.
VARIABLES PARAMETROS
PLANEAMIENTO


 PLANEAMIENTO A CORTO PLAZO. Típico y a responsabilidad
de los ingenieros de operación, comprende un período de hasta un
año, en los cuales es característico los planeamientos mensuales,
trimestrales y anual.
PLANEAMIENTO A MEDIANO PLAZO. Para las industrias
manufactureras y otros proyectos de inversión diferentes a la
minería, comprende un período de uno a cinco años. Para la
Industria Minera por las características de los yacimientos
minerales y por la fluctuación de los precios en el mercado de los
metales, es posible considerar un período de uno a tres años.
PLANEAMIENTO A LARGO PLAZO. Comprendido en períodos
de cinco a quince años. Para la minería, especialmente las
subterráneas, se puede considerar, planeamientos que se realizan
para períodos de tres a cinco años.
TIPOS DE PLANEAMIENTO

El planeamiento de minado a corto plazo, se realiza para períodos
mensuales, con información del modelo de bloques se definen
sólidos (o volúmenes) geométricos por bancos, el tamaño y forma
de estos volúmenes se adecuan a la calidad del mineral, es decir
tonelaje de mineral, ley, tonelaje de desmonte.
Como es de suponer el planeamiento a corto plazo no es un
proceso optimal, aún no se ha creado un algoritmo que permita
conseguir la optimalidad matemática y técnica de un
planeamiento, es claro que el objetivo será de conseguir la máxima
rentabilidad con mínimo costo, sin embargo la técnica aplicable
pasa actualmente por análisis de multi opciones de extracción de
mineral, consistente en una realizar una combinatoria de
volúmenes de extracción, hasta lograr una secuencia de extracción
de mineral que permita cumplir con la producción del mes y con
las condiciones de operatividad minera.
PLANEAMIENTO A CORTO
PLAZO

 El planeamiento de minado a mediano plazo, se realiza para
períodos trimestrales hasta llegar a un año de producción
proyectada. Los resultados de este planeamiento debe mantener
relación con la geometría del planeamiento del año definido en el
Largo Plazo.
 Con información del modelo de bloques se definen sólidos (o
volúmenes) geométricos por bancos que contengan ley, tonelaje
de mineral y tonelaje de desmonte. El tamaño de estos sólidos es
muy variable y depende de la continuidad y calidad de la
mineralización.
 Definido el lugar a donde llegar para encontrar el mineral de
interés, la geometría de los sólidos o volúmenes deben mantener
como prioritarios las facilidades de acceso de los equipos en las
operaciones mineras, y cumplir con los objetivos de producción
de mineral.
PLANEAMIENTO A MEDIANO
PLAZO


 Por el gran volumen de información que se procesa en un plan
de minado a largo plazo, es necesario utilizar las opciones de
variantes de los software de diseño de pits. Sin bien la mayoría
de software disponibles en el mercado se utilizan para obtener
un pit óptimo, sabemos que éste se presenta para la condición
establecida de un precio, un costo y una recuperación en un
cierto momento de trabajo.
 También este software en su búsqueda del óptimo pit para ese
momento, pasa por calcular y determinar los pits para diferentes
condiciones de precios o costos, estos pits por lo general son
concentricos o anidados y los objetivos en cada pit son de
maximizar el beneficio. En primera intensión se podría asumir
que son los pits que uno desea extraer en cada año de
producción, sin embargo esta idea no es compartida por todos,
debido al hecho de que los pits anidados son calculados
maximizando el beneficio, estarían orientados a extrae
principalmente las zonas de mayor ley, con lo cual se estaría
extrayendo la crema y solo las partes ricas del tajo final.
PLANEAMIENTO A LARGO
PLAZO


 No es otra cosa que anticipar cómo será el futuro de
nuestra empresa, tanto inmediato como a largo
plazo, y plantearlo en forma de trabajo.
El futuro ya no es, fue…por ello cuando hablamos de
futuro hablamos de presente en acción futura. Por
ello cuando hablamos de los riesgos del futuro
hablamos de los riesgos del presente, hablamos de
acción en presente y de lo que ello conlleva:
distribución de recursos humanos y trabajo sin
demora.
PLANEAMIENTO ESTRATEGICO


 El planeamiento operativo da lugar al rendimiento, a
la medida cuantificable del éxito alcanzado. Aunque
estos dos componentes se juntan, cada uno de ellos
requiere un nivel distinto de enfoque por parte de los
ejecutivos que participan en el proceso.
PLANEAMIENTO OPERATIVO


 Se dispone de una serie de técnicas de planeación como
herramientas para los ejecutivos encargados de planificar,
por tanto analizar, cuantificar y seleccionar alternativas.
Estas técnicas son por ejemplo: las técnicas matemáticas
como el uso de la teoría de probabilidades, las
estadísticas, las técnicas de computación, la programación
lineal, la investigación de operaciones, las técnicas de
simulación, la teoría de las colas, la programación
dinámica, la programación cuadrática, etc. Así mismo,
para programar los planes, organizar los recursos y
controlar la ejecución de los mismos existen las técnicas
como: el diagrama de Gantt, técnicas CPM, PERT,
PERT/COSTO, PERT/LOB, ROY, RAM, otros métodos
avanzados de ruta crítica.
TECNICAS DE PLANEAMIENTO


 La programación, es una función posterior al proceso
de planificación y consiste en determinar cuándo se
efectuara cada tarea o actividad, permite fijar con
precisión la fecha de inicio y estimar la fecha de
determinación de las actividades o de todo el
proyecto.
La programación, por un lado muestra la secuencia y
duración de las actividades, componentes del
sistema operacional; del mismo facilita designar
responsables por cada área, zona sección, nivel, etc.;
LA PROGRAMACION


 La programación, tiene tres parámetros principales:
CANTIDAD, CALIDAD y TIEMPO; a la
programación, también se le conoce como la
cronogramación de las actividades. Una de las
técnicas más conocidas y al alcance de todos es el
DIAGRAMA DE GANTT; pero existen otras como el
CPM? el PERT y sus derivados, que actualmente
sobresalen frente al diagrama de Gantt y otras
técnicas convencionales.
COMPONENTES
PROGRAMACION

 El uso de herramientas informáticos ha permitido a la fecha
agilizar el proceso de planeamiento para minas a cielo abierto,
desde el planeamiento estratégico a largo plazo, hasta el
planeamiento a corto plazo incluyendo diseño de pit, accesos,
botaderos, control de mineral, elaboración de presupuestos y
calendarios. Las herramientas computacionales como MINE
SIGTH, VULCAN, DATAMINE permiten el manejo fluido de
información para cada uno de estos aspectos incluyendo una
interpolación y optimización sofisticada.
Las herramientas computaciones más usados en el planeamiento a
largo plazo para estimar el modelo de recursos son:
Datamine (sub- celdas), Mine sigth, Vulcan (ASCII y BMF),
Medsistem (Archivo), Surpac, Micromine, Gemcom, Talpac, etc,
SPS (en perforadoras y palas), GPS, Dispach (perforación, palas),
Tablas SQL, Formatos de textos genéricos.
HERRAMIENTAS
INFORMATICAS


 Se consideran los siguientes retos:
* Maximizar el NPV (Valor Presente Neto) de la operación con
un nivel aceptable de riesgo. Involucra elaborar planes de
minado logrables no irrealizables.
* Conseguir el secuenciamiento correcto en los tiempos
programados.
* Mejor planeamiento de minado de largo plazo.
* Mejor coordinación entre planes de largo plazo y acciones de
corto plazo.
* Reducir la reelaboración de los presupuestos y la duplicidad
de los estimados.
* Reducir la excesiva variación durante el proceso y en la
producción.
* Restricción de recursos minerales.
RETOS EN EL PLANEAMIENTO

 I. verificar
A. La legalidad de los contratos de operación de alquiler o venta de las
concesiones que cubren el depósito que abarca el proyecto. Historia de
la propiedad.
B. La extensión y ubicación de las concesiones y si es:
1. Exploración
2. Producción
C. Relación del área amparada en relación al depósito subyacente.
D. Ubicación de instalaciones o construcciones y/o viviendas
preexistentes al desarrollo del proyecto en relación al área requerida
para el posible desarrollo integral del proyecto.
E. Relación del área requerida en función a la existencia de:
1. Ríos, lagos, pozos, presas, pantanos, desarrollos agrícolas o
ganaderos u otras ocurrencias importantes.
2. Vías de comunicación: carreteras, trochas, sendas y caminos.
Muchas minas fracasan, económicamente, porque no se obtuvo la
información adecuada en el momento de tomar la decisión para abrirla.
INFORMACIONES BASICAS
REQUERIDAS EN EL PLANEAMIENTO


 I. Reconocimiento Regional (Etapa # 1)
Compilación de información geológica.
Estudios fotogeológicos de las unidades de Rocas y
Estructuras.
Análisis Estructural.
Inspección del área seleccionada por aire y/o Tierra.
ETAPAS DE EXPLORACIONES


 Reconocimiento detallado de Área (Etapa # 2)
Mapeo Geológico de Reconocimiento de
Afloramiento.
Levantamiento Geoquímica de sedimentos de
Arroyos.
Levantamiento Aeromagnético.
Levantamientos Gravimétricos en Áreas cubiertas de
cascajo.
Levantamiento de polarización inducida de
reconocimiento de áreas cubiertas.
ETAPAS DE EXPLORACION


 Investigación Detallada de Superficie de áreas
Objetivo (Etapa # 3)
Mapeo Detallado de Alteración y Estructuras
Geológicas de Afloramientos.
Estudio – Petromineralógico de las Trazas de
Elementos de las Muestras de Roca.
Levantamiento Detallado por Polarización Inducida
de Anomalías de Áreas Cubiertas.

 Muestreo Detallado Tridimensional Físico del Área objetivo
(Etapa # 4).
Perforación y Registro (Logging)
Pruebas Mineralógicas Análisis Físicos y Químicos de Muestras
Testigos y Esquirlas.
Levantamientos Geofísicos en Taladros.
Pruebas Metalúrgicas de Docilidad del Mineral.
Cómputo y Cálculos de Reservas.
Valuación Preliminar.
Investigación de Problemas de Agua y Disponibilidad de Aguas
para Plantas.
Investigación de Adaptabilidad del Terreno para plantas canchas
de almacenamiento y Campamentos.
Perforación de Piques o Túneles para obtener Muestras
Representativas Masivas.
Pruebas de Tratamiento de Minerales a Nivel Piloto.


 La teledetección es la técnica de adquisición, procesamiento e
interpretación de imágenes y datos asociados, que registran el
comportamiento del terreno ante energía electromagnética
incidente. Esta señal se obtiene por medio de equipos de medida
remotos, con equipos inalámbricos. Esto equipos se emplean
instalados en aviones y satélites.
 En exploración minera se usan ambos sistemas, los basados en
aviones y los que emplean satélites para la emisión y adquisición
de la información. Algunos sistemas solo están disponibles
mediante satélites (Landsat, Aster) y otros están únicamente
disponibles para su uso en aeronaves, como los sistemas
hiperespectrales. En cambio, los sistemas Radar se pueden
aplicarse tanto en satélites como en aeronaves. Los sistemas
hiperespectrales se caracterizan por registrar imágenes en cientos
de bandas espectrales muy estrechas.
TELEDETECCIÓN Y GIS


IMÁGENES SATELITALES
Una imagen satelital se define como la
representación visual de la información
capturada por un sensor montado en un
satélite artificial. Estos sensores recogen
información de la superficie de la tierra que
luego es enviada a la Tierra y procesada para
tener información sobre las características
de la zona representada.


IMÁGENES SATELITALES
• Sus orígenes datan del año 1959, a partir de la
puesta en órbita de satélites tanto estadounidenses
como soviéticos.
• Luego en los años 1970 a la fecha se tienen imágenes
de satelitales construidos para recolectar y
transmitir imágenes de la tierra como son:
LANDSAT, SPOT, IKONOS y QUICK BIRD. Los
cuales son un medio eficaz y económico para extraer
valiosa información geográfica.


TIPOS DE IMÁGENES
SATELITAL
Pancromáticas.- Se captan mediante un sensor
digital que mide la reflectancia de energía en una
amplia parte del espectro electromagnético (con
frecuencia, tales porciones del espectro reciben el
nombre de bandas). Para los sensores
pancromáticos más modernos, esta única banda
suele abarcar lo parte visible y de infrarrojo
cercano del espectro. Los datos pancromáticos se
representan por medio de imágenes en blanco y
negro.


TIPOS DE IMÁGENES
SATELITAL
 Pancromáticas
 Identifican y miden accidentes superficiales y objetos,
principalmente por su apariencia física.
 Identifican y cartografían con precisión la situación de
los elementos generados por la acción del hombre, como
edificios, carreteras, veredas, casas, etc.
 Actualizan las características físicas de los mapas
existentes.
 Trazan los límites entre tierra y agua.
 Identifican y cuantifican el crecimiento y desarrollo
urbano.
 Permiten generar modelos digitales de elevación de gran
exactitud.
 Catalogan el uso del suelo.


TIPOS DE IMÁGENES
SATELITAL Pancromáticas
 Identifican y miden accidentes superficiales y objetos,
principalmente por su apariencia física.
 Identifican y cartografían con precisión la situación de
los elementos generados por la acción del hombre, como
edificios, carreteras, veredas, casas, etc.
 Actualizan las características físicas de los mapas
existentes.
 Trazan los límites entre tierra y agua.
 Identifican y cuantifican el crecimiento y desarrollo
urbano.
 Permiten generar modelos digitales de elevación de gran
exactitud.
 Catalogan el uso del suelo.

 Mutliespectrales.- Se captan mediante un sensor digital que
mide la reflectancia en muchas bandas. Por ejemplo, un
conjunto de detectores puede medir energía roja reflejada
dentro de la parte visible del espectro mientras que otro
conjunto mide la energía del infrarrojo cercano. Es posible
incluso que dos series de detectores midan la energía en
dos partes diferentes de la misma longitud de onda. Estos
distintos valores de reflectancia se combinan para crear
imágenes de color. Los satélites de teledetección
multiespectrales de hoy en día miden la reflectancia
simultáneamente en un número de bandas distintas que
pueden ir de tres a catorce.
TIPOS DE IMÁGENES
SATELITAL


 Distinguen las rocas superficiales y el suelo por su
 composición y consolidación.
 Delimitan los terrenos pantanosos.
 Estiman la profundidad del agua en zonas litorales.
 Catalogan la cubierta terrestre.
APLICACIÓN DE LA IMÁGENES
MULTIESPECTRALES


 El número de píxeles que integran un sensor de
satélite o de cámara digital, definen su poder de
resolución. Es decir la capacidad de discernir objetos
o detalles de un determinado tamaño en las
imágenes captadas. A mayor número de píxeles por
unidad de superficie, mayor resolución del
fotosensor, pero también mayor es el volumen del
archivo informático generado. Es lo que se denomina
resolución espacial y constituye uno de los tipos de
resolución que definen a las imágenes satélite.
RESOLUCION DE IMÁGENES
SATELITALES


 Una imagen de satélite se caracteriza por los
siguientes modalidades de resolución:
 resolución espacial
 resolución espectral
 resolución radiométrica
 resolución temporal.
RESOLUCION DE IMÁGENES
SATELITALES


 Resolución espacial: Este concepto designa al objeto
más pequeño que se puede distinguir en la imagen.
Está determinada por el tamaño del píxel, medido en
metros sobre el terreno, esto depende de la altura del
sensor con respecto a la Tierra, el ángulo de visión, la
velocidad de escaneado y las características ópticas
del sensor.
 Por ejemplo las imágenes Landsat TM, tienen una
resolución espacial de 30x30 m en las bandas 1,2,3,4,
5 y 7 y de 120x120m en la 6 (térmica).
RESOLUCION ESPACIAL


 Resolución espectral: Consiste en el número de
canales espectrales (y su ancho de banda) que es
capaz de captar un sensor. Por ejemplo SPOT tiene
una resolución espectral de 3, Landsat de 7. Los
nuevos sensores, llamados también espectrómetros o
hiperespectrales llegan a tener hasta 256 canales con
un ancho de banda muy estrecho (unos pocos nm)
para poder separar de forma precisa distintos objetos
por su comportamiento espectral.
RESOLUCION ESPECTRAL


 Resolución radiométrica: Se la llama a veces también
resolución dinámica, y se refiere a la cantidad de niveles
de gris en que se divide la radiación recibida para ser
almacenada y procesada posteriormente. Esto depende
del conversor analógico digital usado.
Así por ejemplo Landsat MSS tiene una resolución
espectral de 26= 64 niveles de gris en el canal 6, y Landsat
MSS en las bandas 4 a 7 de 27= 128 niveles de gris,
mientras que en Landsat TM es de 28 = 256. Esto significa
que tenemos una mejor resolución dinámica en el TM y
podemos distinguir mejor las pequeñas diferencias de
radiación.
RESOLUCION RADIOMETRICA


 Resolución temporal: Es la frecuencia de paso del
satélite por una mismo punto de la superficie
terrestre. Es decir cada cuanto tiempo pasa el satélite
por la misma zona de la Tierra. Este tipo de
resolución depende básicamente de las
características de la órbita.
El ciclo de repetición de los Landsat-1 al Landsat -3
era de 17 días. A partir del Landsat 4 en 1984 el ciclo
de repetición se redujo a 15 días. SPOT permite un
ciclo de repetición de entre 3 y 26 días.
RESOLUCION TEMPORAL


 Los satélites LANDSAT han capturado imágenes de
la tierra desde 1972, es un sensor multiespectral que
capta tomado imágenes multiespectrales de mediana
resolución por desde 1972, por esto LANDSAT posee
un archivo histórico incomparable en calidad,
detalle, cobertura y duración.
 LANDSAT tiene imágenes de todo el mundo desde
la década del 80 hasta la actualidad.
SATELITES LANDSAT


IMÁGENES LANDSAT 5 (TM)
 TM. Thematic Mapper. Datos provenientes del sensor TM
a bordo del satélite Landsat 5 (el sensor también fue
incluido en el satélite Landsat 4). Son imágenes
multiespectrales, de 30 metros de resolución. El sensor fue
puesto en órbita en el año 1984 y aún se mantiene
operativo con algunas interrupciones. Se encuentran
disponibles datos a partir de la fecha menciona
 Frecuencia temporal: cada 16 días. Sensor TM. Tamaño de
imagen 185×185 Km. Imágenes multiespectrales (7
bandas) con 30m de tamaño de píxel.


IMÁGENES LANDSAT 5 (TM)
 Banda 1 (Azul): Usada para el mapeo de aguas
costeras, mapeo de tipo de forestación o agricultura
y la identificación de los centros poblados.
 Banda 2 (Verde): Corresponde a la reflectancia del
verde de la vegetación vigorosa o saludable.
También es usada para la identificación de centros
poblados.


IMÁGENES LANSAT 5 (TM)
 Banda 3 (Rojo): Es usada para la discriminación de
especies de plantas, la determinación de límites de
suelos y delineaciones geológicas así como modelos
culturales.
 Banda 4 (Infrarrojo Reflectivo): Determina la cantidad
de biomasa presente en un área, enfatiza el contraste de
zonas de agua-tierra, suelo-vegetación.
 Banda 5 (Infrarrojo Medio): Es sensible a la cantidad de
agua en las plantas. Usada en análisis de las mismas,
tanto en época de sequía como cuando es saludable.
También es una de las pocas bandas que pueden ser
usadas para la discriminación de nubes, nieve y hielos.


IMÁGENES LANSAT 5 (TM)
Banda 6 (Termal): Para la vegetación y
detección de la vegetación que se encuentra
enferma, intensidad de calor, aplicaciones de
insecticidas, para localizar la polución termal,
ubicar la actividad geotermal, actividad
volcánica, etc.
Banda 7 (Infrarrojo medio): Es importante para
la discriminación de tipos de rocas y suelos, así
como el contenido de humedad entre suelo y
vegetación.


IMÁGENES LANDSAT 7 (ETM)
ETM+. Enhanced Thematic Mapper Plus. Son
imágenes multiespectrales, de 30 metros de
resolución, y una banda pancromática de 15
metros de resolución. Es el mas moderno de los
sensores del programa Landsat y se encuentran
disponibles datos de todo el mundo desde fines
de 1999 en adelante. En mayo de 2004 el sensor
sufrió un desperfecto y la capacidad de
adquisición de datos a partir de dicha fecha
quedó reducida, por lo que no se encuentran
muchas imágenes posteriores dentro de la oferta.


IMÁGENES LANDSAT 7 (ETM)
Frecuencia temporal: cada 16 días. Sensor
ETM+. Tamaño de imagen 185×185 Km.
Imágenes multiespectrales (7 bandas) y
pancromática (1 banda) con 30m y 15m de
tamaño de píxel respectivamente.


COMBINACION DE BANDAS CON
LANDSAT LANDSAT 7 ETM
 Gracias a las combinaciones de bandas podemos resaltar
variaciones de color, textura, tonalidad y diferenciar los
distintos tipos de cobertura que existen en la superficie,
estas son las combinaciones de bandas mas usadas:
 Bandas 3, 2, 1 (RGB): Es una imagen de color natural.
Refleja el área tal como la observa el ojo humano en una
fotografía aérea a color.


Imagen landsat 7 ETM, bandas 4,3,2
(R,G,B) Resolución espacial: 30 mts.


Imagen ASTER, bandas 3,2,1 (R,G,B)
Resolución espacial: 15 mts.


COMBINACION DE BANDAS LANDSAT
 Bandas 4, 3, 2 (RGB): Tiene buena sensibilidad a la
vegetación verde, la que aparece de color rojo, los
bosques coníferos se ven de un color rojo más oscuro, los
glaciares se ven de color blanco y el agua se ve de color
oscuro debido a sus características de absorción.
 Bandas 7, 4, 1 (RGB): Esta combinación de bandas es
ampliamente utilizada en geología. Utiliza las tres
bandas menos correlacionadas entre sí. La banda 7, en
rojo, cubre el segmento del espectro electromagnético en
el que los minerales arcillosos absorben, más que
reflejar, la energía; la banda 4, en verde, cubre el
segmento en el que la vegetación refleja fuertemente; y
la banda 1, en azul, abarca el segmento en el cual los
minerales con óxidos de hierro absorben energía. .


COMBINACION DE BANDAS LANDSAT
 Bandas 7, 4, 2 (RGB): Permite discriminar los tipos de
rocas. Ayuda en la interpretación estructural de los
complejos intrusivos asociados a los patrones vulcano-
tectónicos.
 Bandas 5, 4, 3 (RGB): En esta combinación la vegetación
aparece en distintos tonos de color verde.
 Bandas 7, 3, 1 (RGB): Ayuda a diferenciar tipos de rocas,
definir anomalías de color que generalmente son de
color amarillo claro algo verdoso, la vegetación es verde
oscuro a negro, los ríos son negros y con algunas
coloraciones acules a celestes, los glaciares de ven
celestes.


 Vista parcial de la zona de lotes con sembrados de maíz (rojo), soja (verde) y
papa (azul).
COMBINACION BANDAS
IMÁGENES LANSAT 7 ETM 123 (IMG)


 El 11-02-13 la Nasa ha lanzado exitosamente el Landsat
8, el octavo satélite dentro de la misión que tiene como
objetivo el envío de dispositivos para observar la Tierra
desde el espacio, misión que ya lleva 40 años
realizándose y es una herramienta clave para estudiar
los cambios en nuestro planeta.
 La nave fue lanzada por medio de un cohete Atlas y le
tomará a los ingenieros de la Nasa exactamente tres
meses en probar la plataforma y dejarla operacional a
una altitud de 705 kilómetros.
SATELITE LANDSAT 8


 El programa Landsat es una colaboración entre la Nasa y
el Servicio Geológico de Estados Unidos (USGS). Tres
meses luego del despegue, la USGS se hará cargo y la nave
será bautizada oficialmente como Landsat 8. Una vez que
el satélite se encuentre en órbita logrará fotografiar la
Tierra de manera completa cada 16 días.
 La información recopilada por los satélites Landsat es de
libre acceso, y sus las pueden bajar gratis desde
 http://earthexplorer.usgs.gov/
 http://glovis.usgs.gov/
 Deben estar inscritos en el sitio.
SATELITE LANDSAT 8


Color natural 4 3 2
Falso color (urbano) 7 6 4
Color infrarrojo (vegetación) 5 4 3
Agricultura 6 5 2
Penetración atmosférica 7 6 5
Vegetación saludable 5 6 2
Tierra/agua 5 6 4
Natural con remoción
atmosférica 7 5 3
Infrarrojo de onda corta 7 5 4
Análisis de vegetación 6 5 4
COMBINACION DE BANDAS

 El satélite Aster fue lanzado en la plataforma de TERRA en
diciembre de 1999 por el gobierno de Estados Unidos y el
Japon . Contiene 14 bandas; Infrarroja termal con 5 bandas a
90 metros de resolución, Infrarroja de Onda Corta con 6
bandas a 30 metros de resolución e Infrarroja
Visible/Cercana con 4 bandas a 15 metros de resolución.
 Las imágenes ASTER son utilizadas para la interpretación
geológica y ambiental, pero también tiene muchos otros
usos. El ancho (Swat) de toma de imágenes es de 60km,
obteniendo escenas que cubren un área de 60 X 60Km. Su
tiempo de revisita es de16 días.
SATELITE ASTER


 Mapeo de cobertura vegetal
 Mapeo de zonas deforestadas.
 Mapeo detallado de minerales (alunita, pirofilita,
caolinita, illita, esmectita, muscovita, clorita, epidota,
otros).
 Mapeo de alteraciones (Argílicas, propilítica, filica) y
óxidos.
 Extracción de modelos de elevación digital (DEM).
 Análisis de DEM (pendientes, aspecto, relieve
sombreado).
 Corrección de Sombras.
 Mapa imagen.
APLICACIONES DE IMÁGENES ASTER


SATELITE IKONOS
 Lanzado en septiembre de 1999, adquiere imágenes
blanco y negro con 1 m de resolución e imágenes a
color (4 bandas) con 4 m de resolución.
 Sus aplicaciones incluyen elaboración de mapas de
áreas urbanas y rurales de reservas naturales y de
desastres naturales, cartografía catastral, análisis
agricultural y forestal, detección de cambios de
minería y construcción.


 Una de las decisiones más difíciles en el proceso de
exploración es decidir cuándo empezar la campaña de
exploración e, incluso más difícil es decidir cuándo parar. Es
decir, cuándo saber que se tiene información suficiente para
definir el cuerpo mineralizado con la precisión necesaria.
 La presión de empezar la campaña de exploración será
mayor cuando, durante el proceso de exploración, ya se ha
identificado una mineralización en superficie. En este punto
rápidamente se querrá elaborar un programa para definir el
depósito en profundidad. Sin embargo, no se deberá
comenzar mineral la campaña hasta que no se tenga una
idea general de la geología en superficie para predecir cómo
puede ser la configuración del depósito para optimizar el
programa de perforación.
PROGRAMAS DE
PERFORACIÓN


 Los sondeos de exploración tienen por objeto
fundamental determinar la presencia o ausencia de
zonas mineralizadas y obtener una idea preliminar
de qué ley y tamaño tienen dichas zonas, para llegar
a una estimación de la estimación de las reservas
minerales existentes. La malla inicial de perforación
dependerá de los accesos debidos a la orografía
inicial, el cual será muy limitado en zonas de
montaña.
PROGRAMAS DE PERFORACIÓN

Situación ideal de los sondeos, en relación a la mineralización (Moon, 2006)


Además, la elección del tipo de sondeo y
diseño de la campaña depende de:
- La geometría del cuerpo mineralizado.
- La calidad necesaria de las muestras.
- Profundidad y diámetro de perforación.
- Accesibilidad de la maquinaria
- Energía disponible
PROGRAMAS DE PERFORACION


 Los espaciamientos de malla utilizados generalmente (y para
que sirvan de referencia) en la investigación de diferentes tipos
de yacimientos se muestran en la tabla adjunta.
 La malla de sondeos óptima será aquella que proporcione mayor
cantidad posible de información, al menor costo posible.

 TIPO DE YACIMIENTO ESPACIAMIENTO DE
MALLA
 Pórfidos cupríferos 75 x 100 m 50 x 75 m
 Hierro (taconita) 60 x 90 m 30 x 60 m
 Bauxita 15 x 30 m
 Molibdenita 60 x 60 m
 Carbón bituminoso 500 x 500 m 150
MALLAS DE SONDEO

Se presenta a continuación una lista concisa de los datos
necesarios para los estudios de ingeniería que son
indispensables para el análisis económico de una propiedad
minera. Esta lista ha sido preparada para referencia del
personal de campo, para que puedan considerar los
numerosos factores involucrados en la evaluación de un
proyecto, así como los procedimientos de ingeniería que se
usan para hacer los estimados de capital y costo de operación.
Todos los datos de esta lista no se encuentran disponibles para
el personal de exploración; no obstante, los datos que se
pueden coleccionar deberán entregarse al departamento de
ingeniería que realiza la evaluación. La confiabilidad de
cualquier informe de evaluación depende de la integridad y
exactitud de los datos del informe.
LISTA DE REQUISITOS DE LOS DATOS
DE CAMPO PARA LA EVALUACIÓN DE
LA PROPIEDAD


A. Mapas, levantamiento geológico,
mapas topográficos, hidrológico, etc.
B. Levantamientos especiales aéreos y
terrestres. Establecer estaciones de
control de los levantamientos, mostrarlas
en los mapas.
C. Preparar curvas de nivel y definir la
exactitud verificando los puntos, cuando
sea posible.
Datos Topográficos


A. Elevación y relieve.
B. Temperaturas – secas y húmedas, extremas – máximas y mínimas,
humedad relativa promedio mensuales.
C. Precipitación – describir las condiciones climáticas en forma que se
muestre el efecto que tienen sobre las operaciones. Por ejemplo; al describir
la frecuencia y la severidad de una nevada, seria efectivo hacerlo en forma
siguiente:
Nieva durante siete meses del año, dos días de cada tres, en los alrededores
de la propiedad con un promedio de diez pulgadas, en los días que nieva.
Precipitación promedio anual.
Promedio mensual de lluvias.
Precipitación máxima registrada – 24 horas – compactación de la nieve y
contenido de agua o peso por pie cúbico.
Escurrimiento.
Estado de inundación
Nieve (avalancha) condiciones de huaycos. Mostrar potencial de
avalanchas y áreas de huaycos en los mapas de la propiedad y carretas de
acceso.
.
Condiciones Climáticas.- mostrar la ubicación
de las estaciones de registro de mapas.

D. Viento
Velocidad máxima registrada
Dirección vientos dominantes
Huracanes y ocurrencia
Mediciones de humedad relativa
E. Mediciones y aforos de ríos y riachuelos en el área para
fines de control ambiental.
Condiciones Climáticas.- mostrar la ubicación
de las estaciones de registro de mapas.


La perforación preparatoria y el muestreo están
dirigidos a determinar la ley, tonelaje y el perfil
tridimensional de una zona mineralizada,
previamente ubicada por medio de la exploración.
Una buena perforación preparatoria y el muestreo
voluminoso deberán proporcionar la siguiente
información:
1. geología de la zona mineralizada.
2. datos cuantitativos sobre la ley y tonelaje del
material dentro de limites pre – determinados del
corte entre mineral y estéril (Perforación de
Información).
PERFORACIÓN PREPARATORIA,
MUESTREO


3. tamaño físico y forma de depósito. Áreas bajo las
cuales hay desmonte y mineral. (perforación de
delineación).
4. características metalúrgicas y mineralógicas del
mineral.
5. características físicas del mineral (laboratorio).
6. muestras voluminosas para pruebas de metalurgia
y verificación de la ley.
7. datos sobre otros factores que podrían afectar las
operaciones, tales como, aguas subterráneas,
condiciones del terreno, perdida del lodo de
circulación, etc., (Perforación de Muestreo).
PERFORACIÓN PREPARATORIA,
MUESTREO


 El es una fase de vital importancia en la
evaluación de un Depósito Mineral, debido que
en el se apoya el estudio de viabilidad técnica-
económica.
 Las muestras no solo deben ser representativas,
sino que deben estar en una cantidad adecuada,
en el lugar preciso, y con un proceso de
reducción de peso y análisis apropiados.
Muestreo de los Depósitos Minerales
Toma de la Muestra


Una muestra se define como una parte
representativa de un todo. De tal forma
que la proporción y distribución de la
característica que se investiga (Ley), sean
iguales en ambos.
Que requisitos debe reunir una muestra?


 Tipo de depósito mineral.
 Distribución del mineral útil y su tamaño.
 Etapa de investigación en la que se efectúa el
muestro.
 La accesibilidad a la mineralización.
 La facilidad para la toma de muestra.
 El costo de la toma de muestra.
Factores que determinan el tipo y cantidad de
muestra


 Filones: mena se distribuye irregularmente, muestras poco
espaciadas. Tener en cuenta dureza y fragilidad de la mena.
 Depósitos metálicos estratiformes: gral. Leyes uniformes, cambios
graduales, intervalos de muestreos amplios.
 Depósitos sedimentarios (carbón,yeso,hierro): la variación de los
indicadores de calidad es gradual. intervalos de muestreos amplios.
 Pórfidos cupríferos: muestreo por sondeos con malla amplia(100
a150 m).
 Sulfuros masivos: su anchura, elevadas leyes, y fuerte buzamiento,
muestras de perforación a testigo continuo. Principalmente presentan
variaciones en el sentido vertical.
Tipo de Depósito Mineral

 Los elementos de la Población sean
homogéneos.
 Que el muestreo sea insesgado.
 Que sea preciso, minimizando el error de muestreo.
Por lo tanto el resultado será :
 Valores representativos del depósito mineral.
 Toma de conocimiento de la distribución espacial de
las calidades.
 Lugar y frecuencia con que deben tomarse las
muestras.
Premisas para realizar un buen muestreo

Sistemático: muestras se toman regularmente
en el espacio o en el tiempo.
Aleatorio: las muestras están aleatoriamente
distribuídas en el espacio o en el tiempo.
Estratificado: las muestras se agrupan en
poblaciones homogéneas, (capas, estratos)
Tipos de muestreos

Muestreo sistemático
 Muestras se toman en una malla regular, en intervalos
regulares de tiempo o de espacio.

MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE
Muestreo aleatorio
 Muestras se toman en intervalos de tiempo o espacio variables
y distribuidos al azar.

MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE
Muestreo aleatorio estratificado
Muestras se toman aleatoriamente dentro de un
estrato. Un estrato corresponde a una sección del
tiempo o del espacio de tamaño constante.

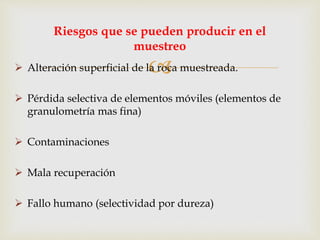

 Alteración superficial de la roca muestreada.
 Pérdida selectiva de elementos móviles (elementos de
granulometría mas fina)
 Contaminaciones
 Mala recuperación
 Fallo humano (selectividad por dureza)
Riesgos que se pueden producir en el
muestreo

Tener en cuenta:
 Método a seguir en la toma de muestras.
 Sistema mecánico de extracción de la muestra.
 Tamaño o peso de muestra en cada punto de
toma.
 Lugar y frecuencia con que deben tomarse las
muestras.
Planificación de una campaña de muestreo

 Muestreo por Puntos: Point o lump sampling.
 Puntual o Chip sampling.
 Grab sampling.
 Muestreo Lineal: Barrenos
 Sondeos-Polvo o testigo
 Canaleta o ranurado
 Muestreo Volumétrico: Calicatas
 Planar
 Muck sampling (rocas sueltas, toda la potencia)
 Bulk sampling (decenas de plantas piloto)
Métodos de Muestreo
Sistema Mecánico de extracción


Muestreo Volumétrico (Grab Sampling)


 << Peso a distribuciones regulares de los
minerales.
 <<Peso cuanto mayor cantidad de grano mineral
tenga la muestra.
 >> Peso cuanto mayor sea el grano de los
minerales.
 >>Peso cuanto mayor sea la densidad de los
minerales.
 >>Peso cuanto menor sea la ley del mineral
Tamaño-Peso de la Muestra


 Método del Coeficiente de Variación
 Método de Richards Czeczott
 Método de Royle
 Método de GY
Métodos para determinar el tamaño Óptimo de una
muestra

 CV = 100 . S / X
La Tabla proporciona los pesos de la muestra en
función CV
Método del Coeficiente de Variación

 Richard Czeczott:
 Q= K. d2
 K : constante que expresa la variabilidad del yac.
 d: tamaño de los mayores granos del mineral útil.
 Royle:
 Q= 100 . A / G
 A: peso de mineral de la partícula + grande.
 G: ley en %
 G: permite sacar el peso determinando el Error cometido en el proceso.
Fundamentalmente se usa para Tratamiento de Reducción del peso de la
muestra.
Otros Métodos:

Distintos métodos se usan para determinar el n° de
muestras:
 Método del Coeficiente de Variación
 Método Geoestadístico
 Correlograma
Lugar y Frecuencia de Muestreo
Red de Muestreo


Muestreos de exploración
Muestreos de producción
Muestreo en plantas
Muestreos de escombreras
MUESTREOS DE ACUERDO A LA ETAPA DE LA
ACTIVIDAD MINERA QUE NOS
ENCONTREMOS.

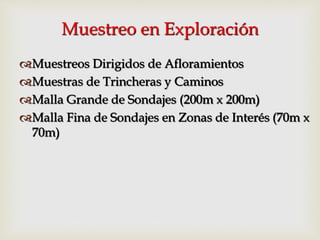

Muestreo en Exploración
Muestreos Dirigidos de Afloramientos
Muestras de Trincheras y Caminos
Malla Grande de Sondajes (200m x 200m)
Malla Fina de Sondajes en Zonas de Interés (70m x
70m)

Muestreos
Dirigidos de
Afloramientos
 Muestra perpendicular a
estructura (potencia
completa).
 Se muestrea más allá de la
veta para asegurarse de
que se muestreó el
contenido total.
 Acumulación (ley x
potencia) permanece
constante.

 Muestreo
según cambio
de alteración
 Largo de
muestras entre
5 y 10 m.
 Peso de
muestras ~ 5kg.
Muestreo de caminos y trincheras


Muestreo de caminos y trincheras


Muestreos de Testigos (DDH)

 Sistema de doble ciclón para muestreo usado en aire reverso
Muestreo de exploración (AR)


 Muestreo de Pozos de Voladura
 Muestreo de Labores Subterráneas
 Muestreo de Carros o Camiones
 Muestreo Adelantado
Muestreo en Producción


Muestreo de Pozos de Voladura


Muestreo de Labores Subterráneas


Muestreo de Carros o Camiones
Muestreo de gruesos
por chips
Muestreo de finos
con poruña


Muestreo de cabezas
Muestreo en Plantas
Cortador
Flujo


 Colas filtradas
Muestreo de colas


 Muestreo de concentrado en puerto de embarque
Muestreo de concentrados


Muestreo de pilas agotadas
• Muestreo con retroexcavadora y paleo alternado.
Pila
Zanja de
muestreo
Muestras

Planeamiento i unidad

Más contenido relacionado

La actualidad más candente (20)

Destacado (20)

Similar a Planeamiento i unidad (20)

Más de Walquer huacani calsin (11)

Último (20)

Planeamiento i unidad
