Ejercicios Prácticos Arduino + Procesing
1
EJERCICIOS DE MANEJO DE ARDUINO
DESDE PROCESSING
+
Arduino Processing
José Manuel Ruiz Gutiérrez

2
INDICE
1. Introducción.
2. Test de Funcionamiento de Arduino
3. Gobierno de una salida de Arduino desde
Processing.
4. Activación de múltiples salidas.
5. Encendido y apagado de un led de manera paulatina
(efecto fading).
6. Control del nivel de iluminación de un LED
mediante un potenciómetro.
7. Control del valor de una salida analógica de
Arduino mediante la posición X e Y del ratón sobre
la pantalla de ejecución de Processing
8. Lectura de pulsador
9. Detector de un nivel de señal analógica de entrada
10. Lectura de un sensor y representación en modo
grafico y texto del valor leído.
11. Lectura y monitorización de dos sensores
12. Enciende y apaga un LED pulsando cualquier tecla
13. Enciende y apaga un LED pulsando cualquier tecla
“L”
14. Control de tres LEDs desde las teclas 1,2 y3
15. Controlar el brillo de un LED con el ratón

3
16. Juego Básico de PinPong
17. Cambio del color de un círculo.
18. Pelota cambiando de tamaño y botando
19. Control de una salida de Arduino mediante el envío
a la tarjeta de una letra
20. Mezclador virtual de colores
21. Trazado Grafico de una señal.
22. Enviar valor analógico a Arduino a través del
puerto serie.
Nota: Los materiales recogidos en este documento, listados de código y algunos textos
explicativos han sido recogidos en la pagina Web oficial de Arduino
(http://www.arduino.cc/es/ y http://www.arduino.cc), correspondiendo al autor de este
documento la labor de compilación, traducción e incorporación de imágenes, y esquemas
de funcionamiento.

4
1. Introducción.
Se trata de realizar aplicaciones en las que el programa que controla y monitoriza los datos
de Arduino este en el IDE Processig.
Metodos para controlar Arduino desde el IDE Processing:
Existen dos metodos para controlar Arduino dese processing:
1. Mediante la Librería Arduino para Processing
2. Mediante la lectura/escritura de datos a través del puerto serie.
1.1. Método 1: Librería Arduino para Processing
Antes de nada debemos realizar los siguientes pasos para acondicionar el entorno
Processing:
a. CARGAR LA LIBRERIA ARDUINO EN EL IDE DE PROCESSING
No debemos olvidarnos antes de nada de cargar el firmare correspondiente en Arduino.
El fichero de la librería Arduino para Processing esta en el archivo processing-arduino o
arduino-processing-e231 que se encuentra en la página de arduino. Dentro de ellos hay una
carpeta que se llama Arduino y contiene la librería. (processing-arduinoarduino o
arduino-processing-e231arduino).
http://www.arduino.cc/playground/uploads/Interfacing/processing-arduino.zip
Para que Processing pueda trabajar con la librería de Arduino debemos incluir la carpeta
Arduino dentro de la carpeta librerías del IDE Processing:
processing-0138libraries
b.CONFIGURAR ARDUINO PARA QUE PROCESSING PUEDA DIALOGAR
CON EL.
Para cargar el firmware en Arduino nos vamos a la librería processign-arduino y en la
carpeta
arduinofirmwareStandard_Firmata
se encuentra el fichero
Standard_Firmata.pde

5
que debemos cargar con el IDE Arduino y lo debemos descargar sobre Arduino. En este
fichero están las funciones que luego se utilizaran desde el ID Processing para poder
dialogar con Arduino.
Instrucciones para instalarla
1. Descompactar la librería y copia la carpeta "arduino" en la carpeta "libraries"
perteneciente al directorio de la aplicación Processing.
2. Abrir el firmware (en arduino/firmware) en Arduino y descargar este en la tarjeta
Arduino.
3. Configurar Processing para serial: http://processing.org/reference/libraries/serial/
4. En Processing, abrir uno de los ejemplos que viene con la librería Arduino.
5. Modificar el código de ejemplo seleccionando el puerto serie correcto.
6. Ejecute el ejemplo.
Referencia de las funciones de la librería
Las siguientes funciones se encuentran en la Librería Arduino para Processing y comunican
(a partir de Processing) con un Arduino, una vez que el Firmata se ha instalado en la tarjeta
Arduino.list():devuelve una lista con los dispositivos serie (puertos serie) disponibles. Si
su tarjeta Arduino está conectada a la computadora cuando usted llama a esta función, su
dispositivo estará en la lista.
Arduino(parent, name, rate): crea un “objeto” Arduino (objeto a nivel de elemento de
programación). parent debe aparecer sn comillas; name es el nombre del dispositivo serie
(es decir, uno de los nombres devueltos por Arduino.list ()); rate es la velocidad de la
conexión (57600 para la versión actual del de firmware).
pinMode(pin, mode): pin configura un pin digital como entrada (input) o como salida
(output) mode (Arduino.INPUT o Arduino.OUTPUT).
digitalRead(pin): devuelve el valor leído de una de las entradas digitales, Arduino.LOW o
bien Arduino.HIGH (el pin debe estar configurado como entrada).
digitalWrite(pin, value): escribe Arduino.LOW o Arduino.HIGH en un pin digital.
analogRead(pin): devuelve el valor de una entrada analógica leída (de 0 a 1023).
analogWrite(pin, value): escribe un valor analógico (señal tipo PWM) en un pin digital
que soporta salida analógica (pines 3, 5, 6, 9, 10, y 11 para ATMEGA 168); valores debes
estar comprendidos entre 0 (equivalente a off) y 255 (equivalente a on).
1.2 Método 2: Mediante intercambio de datos a traves del pueerto
serie

6
Se puede controlar Arduino desde Processing sin necesidad de incluir la libraria Arduino en
processing, en este caso se trata de recoger datos del puerto que la tarjeta Arduino envia al
puerto serie.
Procedimiento:
1.- Se carga en la tarjeta Arduino el programa que se encargue de escribir en el puerto el
dato que después leera Procesing y lo incorporara en el programa que este ejecutando.
2.- Cargar y ejecutar el programa en el IDE Processing que recogerá los datos que Arduino
le envía por el puerto serie.

7
Ejercicios prácticos utilizando la librería Arduino para
processing (Método 1).

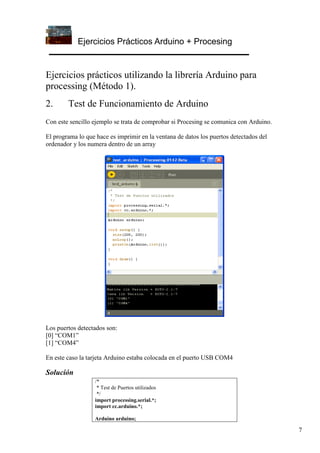

2. Test de Funcionamiento de Arduino
Con este sencillo ejemplo se trata de comprobar si Procesing se comunica con Arduino.
El programa lo que hace es imprimir en la ventana de datos los puertos detectados del
ordenador y los numera dentro de un array
Los puertos detectados son:
[0] “COM1”
[1] “COM4”
En este caso la tarjeta Arduino estaba colocada en el puerto USB COM4
Solución
/*
* Test de Puertos utilizados
*/
import processing.serial.*;
import cc.arduino.*;
Arduino arduino;

8
void setup() {
size(200, 200);
noLoop(); // Fuerza a no realizar el bucle del programa
println(Arduino.list()); // Imprime la lista de puertos COM
}
void draw() {
}

9
3. Gobierno de una salida de Arduino desde Processing.
Con este ejemplo vamos a encender y apagar un diodo led desde el entorno de processing
pulsando el botón izquierdo del ratón estando en la pantalla activa de Processing en
ejecución.
Esquema de montaje
Entorno Processing con el programa cargado

10
Ventana de interacción sobre la que debemos hacer clic con el ratón para activar y
desactivar el LED conectado en el PIN13
Tenemos varias formas de escribir el programa :
Solución 1
/*
* enciende el led cuando se presiona el botón del ratón
* apaga cuando levantamos el botón
*/
import processing.serial.*; //Importamos las librerías necesarias
Arduino arduino; // Crea el objeto Arduino
int ledPin = 13; // Designa el numero de PIN para el LED
void setup() { //Configura el puerto y las señales con las que va a trabajar
size(200, 200);
arduino = new Arduino(this, Arduino.list()[1], 57600); // Configura el puerto como
[1]
arduino.pinMode(ledPin, Arduino.OUTPUT); // Configura el PIN13 como salida
arduino.digitalWrite(ledPin, Arduino.HIGH); //Enciende el LED
}
void draw() { //Dibuja una ventana de interacción
if (mousePressed == true) { //pregunta si se ha pulsado el botón del ratón
arduino.digitalWrite(13,Arduino.LOW); // Si se ha pulsado apaga el LED
} else {
arduino.digitalWrite(13,Arduino.HIGH); // Si no esta pulsado enciende el LED
}
}
Solución 2
/*
* Raton presionado -> LED on

11
* Raton sin presionar-> LED off
*/
Arduino arduino;
int ledPin = 13;
void setup() {
size(200, 200);
arduino = new Arduino(this, Arduino.list()[1], 57600);
arduino.pinMode(ledPin, Arduino.OUTPUT);
arduino.digitalWrite(ledPin, Arduino.HIGH);
}
void draw() {}
void mousePressed() { // Procedimiento para botón pulsado
arduino.digitalWrite(ledPin, Arduino.LOW);
}
void mouseReleased() { //Procedimiento para botón levantado
}
Solución 3
/*
* El led se enciende y apaga al cambiar el estado del ratón (conmutador on/off)
*/
Arduino arduino;
int ledPin = 13;
boolean isLedOn = false;
void setup() {
size(200, 200);
}
void draw() {}
void mousePressed() { //Procedimiento para testear el estado del ratón
if(isLedOn) {

12
} else {
}
isLedOn = !isLedOn;
}
Solución 4
Al pulsar con el ratón el led se pone intermitente y al pulsar de nuevo se apaga
(conmutador)
/*
* Al pulsar con el ratón de forma conmutada el LED parpadea
*/
Arduino arduino;
int ledPin = 13;
boolean blinkLed = false; //Variable que indica si el LED esta parpadeando
void setup() {
size(200, 200);
}
void draw() {
if(blinkLed) {
delay(50);
delay(50);
} else {
}
}
void mousePressed() { // Detecta si el ratón esta pulsado
blinkLed = !blinkLed;
}

13
4. Activación de múltiples salidas.
En este ejemplo se trata de establecer una pantalla con tantos cuadrados( que representan
pulsadores) como salidas tiene Arduino (0 a 13) y bastará con pulsar con el ratón en el
botón correspondiente para activar la salida correspondiente.
Esquema de conexionado.
Aspecto de la Pantalla de ejecución
En la figura vemos que esta activado un botón. Se trata de la salida digital numero 13
Solución

14
Arduino arduino;
color off = color(4, 79, 111); // Definimos los colores del botón en estado off
color on = color(84, 145, 158); // Definimos los colores del botón en estado on
// designamos en un array de tamaño 13 el estado de cada una de las entradas
int[] values = { Arduino.LOW, Arduino.LOW, Arduino.LOW, Arduino.LOW,
Arduino.LOW, Arduino.LOW, Arduino.LOW, Arduino.LOW, Arduino.LOW,
Arduino.LOW, Arduino.LOW, Arduino.LOW, Arduino.LOW, Arduino.LOW };
void setup() {
size(470, 200);
println(Arduino.list()); // Mostramos los puertos detectados
for (int i = 0; i <= 13; i++) // Configuramos los pines 0 al 13 como salidas
arduino.pinMode(i, Arduino.OUTPUT);
}
void draw() {
background(off);
stroke(on);
for (int i = 0; i <= 13; i++) { // se testea el estado del array de estados de salidas
if (values[i] == Arduino.HIGH)
fill(on); // se pone el color de on si esta en estado alto
else
fill(off); // se pone el color de off si esta en estado bajo
rect(420 - i * 30, 30, 20, 20);
}
}
// Procedimiento para detectar si el ratón se ha pulsado sobe uno de los botones
void mousePressed()
{
int pin = (450 - mouseX) / 30;
if (values[pin] == Arduino.LOW) {
arduino.digitalWrite(pin, Arduino.HIGH);
values[pin] = Arduino.HIGH;
} else {
arduino.digitalWrite(pin, Arduino.LOW);
values[pin] = Arduino.LOW;
}
}

15
5. Encendido y apagado de un led de manera paulatina
(efecto fading).
Con este ejemplo se trata de realizar el encendido y apagado gradual de un LED que
conectamos al PIN9 que en este caso actuará como salida analógica enviando a el un valor
que oscilará entre 0-255 (encendido) y entre 255-0 (apagado) de manera cíclica.
En la ventana de datos de Processig se mostrara el valor que se este enviando
Esquema de conexionado
Conexión de un LED al pin 9
Aspecto de la ventana de terminal del IDE de Processing
Solución

16
/*
* encendido y apagado gradual de un LED
*/
Arduino arduino;
int pwm=0; //Variable nivel de iluminación del LED
int ledPin=9;
boolean rising=true; // indica si el encendido es hacia arriba de 0-255
void setup() {
size(200, 200);
arduino.analogWrite(ledPin, pwm);
}
void draw() {
arduino.analogWrite(ledPin, pwm); // Escribe el valor pwm en la salida PIN9 del LED
println(pwm); // Escribe en la ventana de datos el valor de la variable pwm
if(rising) { // contador ascendente hasta llegar a 255
pwm+=2;
if(pwm>=255) {
rising=false;
}
}else {
pwm-=2; // contador descendente hasta llegar a 0
if(pwm<=0) {
rising=true;
}
}
}

17
6. Control del nivel de iluminación de un LED mediante
un potenciómetro.
En este caso se trata de conseguir variar el grado de intensidad de un LED haciendo uso de
un potenciómetro conectado en un canal de entrada analógica de Arduino. De la misma
manera queremos monitorizar el nivel de iluminación en la ventana activa de Procesing
haciendo que su color cambie en función del nivel de la señal de entrada que generemos
con el potenciómetro.
LED colocado en el PIN9
Potenciómetro colocado en el (entrada analógica 0)
Esquema de conexionado
Solución
/*
* Gobierno del nivel de encendido de un led mediante un potenciómetro
*/
Arduino arduino;
int ledPin=9;
int potPin=0;
int val;

18
void setup() {
size(200, 200);
}
void draw() {
//lee la señal del potenciometro (0..1024), divide por cuatro (0..255)
val = arduino.analogRead(potPin)/4;
/envia al LED el valor leido y ajustado (0..255) señal PWM
arduino.analogWrite(ledPin, val);
//varia la intensidad del color de la ventana de processing
background(255-val,0,0);
}

19
7. Control del valor de una salida analógica de Arduino
mediante la posición X e Y del ratón sobre la pantalla
de ejecución de Processing.
Con este ejemplo se trata de conseguir variar el valor de la señal de salida (grado de
iluminación del LED) de dos salidas analógicas de Arduino (salida 9 y salida 11)
Esquema de montaje
Aspecto de la pantalla de ejecución del IDE Processing
Solución

20
Arduino arduino;
void setup() {
size(512, 512); // Definimos la ventana sobre la que se moverá el ratón
}
void draw() {
//Cambia el clor de la venta en función de la posición X del ratón
background(constrain(mouseX / 2, 0, 255));
// Recoge el valor de la posición del ratón de la coordenada X y lo envía a la salida
// analógica 11
arduino.analogWrite(11, constrain(mouseX / 2, 0, 255));
// Recoge el valor de la posición del ratón de la coordenada Y y lo envía a la salida
// analógica 9
arduino.analogWrite(9, constrain(255 - mouseY / 2, 0, 255));
}

21
8. Lectura de pulsador
Se trata de realizar la lectura de una señal de entrada digital de Arduino y visualizar su
estado mediante el color de fondo de la pantalla de ejecución de processing.
Esquema de montaje.
Botón sin pulsar Botón pulsado
Solución
/*
* cambiar el color de la ventana de ejecución dependiendo del estado de un pulsador
* colocado en la entrada 2
*/

22
Arduino arduino;
int switchPin = 2;
void setup() {
size(200, 200);
arduino.pinMode(switchPin, Arduino.INPUT);
}
void draw() {
if(arduino.digitalRead(switchPin)==Arduino.LOW) { // Testea el estado de entrada 2
background(255, 0, 0); // Si el estado es bajo, sin pulsar pone el fondo rojo
} else {
background(0, 0, 0); // Si el estado es alto, pulsado pone fondo negro
}
}

23
9. Detector de un nivel de señal analógica de entrada
Con este ejemplo se trata de ver como es posible leer una señal analógica a través de una de
las entradas de Arduino y en función de su valor activar un texto y cambiar el color de la
ventana de trabajo de Processing.
Señal de entrada analógica = Entrada analógica 0
Valor de comparación = 512
Esquema de conexionado con la tarjeta Arduino
Valor >512 Valor <512
Solución

24
/**
* Detector de Nivel.
*
*/
int irpin=0; // Pin de entrada analógica
int val; // valor leido de la entrada analógica
static final int IDLE =0; // estado normal si alarma
static final int ALARM =1; // estado de alarma
int mode;
int threshold=512; // Valor de comparación
Arduino arduino;
void setup()
{
size(256,256);
PFont font;
font = loadFont("sansserif-24.vlw");
textFont(font);
mode = IDLE;
}
void draw()
{
val = arduino.analogRead(irpin); // lee valor del canal analógico
switch(mode) { // Estructura switch
case IDLE: // caso IDLE=1 entonces
if (val>threshold) { // si val es mayor que el valor de consigna (512)
mode = ALARM; // se pasa al estado Alarma
}
background(255); // Color de fondo rojo
break;
case ALARM: // caso alarma esta activo
if(val<threshold) { // Si val es menor que el valor de consigna (512)
mode=IDLE; // Se pasa a modo IDLE
}
background(255,0,0); // fondo rojo
fill(255);
textAlign(CENTER); // muestra texto Alarma centrado
text("Alarma!",128,128);
}
}

25
10. Lectura de un sensor y representación en modo grafico
y texto del valor leído.
En este ejercicio se va a leer un valor de una señal analógica presente en la entrada
analógica 0 y se va mostrar en la ventana de Processing su valor convertido (0-1024), su
valor real en voltios (0-5) y su representación gráfica. En la figura se muestra lo que
queremos conseguir.
Montaje con la tarjeta Arduino
Aspecto de la pantalla de ejecución de Processing

26

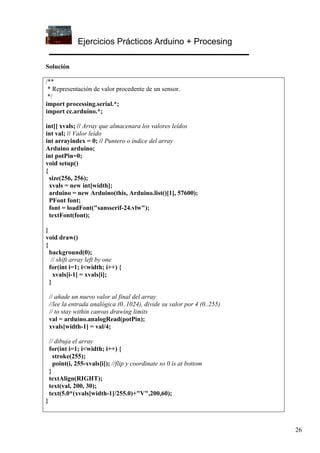

Solución
/**
* Representación de valor procedente de un sensor.
*/
int[] xvals; // Array que almacenara los valores leídos
int val; // Valor leído
int arrayindex = 0; // Puntero o índice del array
Arduino arduino;
int potPin=0;
void setup()
{
size(256, 256);
xvals = new int[width];
PFont font;
textFont(font);
}
void draw()
{
background(0);
// shift array left by one
for(int i=1; i<width; i++) {
xvals[i-1] = xvals[i];
}
// añade un nuevo valor al final del array
//lee la entrada analógica (0..1024), divide su valor por 4 (0..255)
// to stay within canvas drawing limits
val = arduino.analogRead(potPin);
xvals[width-1] = val/4;
// dibuja el array
stroke(255);
point(i, 255-xvals[i]); //flip y coordinate so 0 is at bottom
}
textAlign(RIGHT);
text(val, 200, 30);
text(5.0*(xvals[width-1]/255.0)+"V",200,60);
}

27
11. Lectura y monitorización de dos sensores
Con esta aplicación se trata de monitorizar el valor de dos sensores colocados en los
canales analógicos 0 y 1,
Esquema de montaje de la tarjeta Arduino
Se han colocado dos sensores uno de luz (LDR) y otro de temperatura (NTC). Las
resistencias de 5K se deben adaptar en su valor al rango de variación de los sensores, por lo
tanto pueden variar su valor.
Aspecto de la pantalla de ejecución de Processing y esquema de montaje
Solución
/**
* Graph two sensor values simultaneously with text output
*/
int[] xvals; // Definición de array para almacenar el canal X
int[] yvals; // Definición de array para almacenar el canal Y
int xval; // Valor leído en el canal X
int yval; Valor leído en el canal Y
int arrayindex = 0;

28
Arduino arduino;
int xpin=1; // Designación del PIN para canal X
int ypin=0; // Designación del PIN para canal Y
void setup() // Configuración
{
size(256,512);
xvals = new int[width];
yvals = new int[width];
PFont font;
textFont(font);
}
void draw()
{
background(0);
// desplaza la posición del array un lugar a la izquierda
xvals[i-1] = xvals[i];
yvals[i-1] = yvals[i];
}
// añade el nuevo valor al final del array
// lee el valor de la entrada (0..1024), divide por 4 (0..255)
// para mantenerse dentro de límites lienzo de dibujo
xval = arduino.analogRead(xpin);
xvals[width-1] = xval/4;
yval = arduino.analogRead(ypin);
yvals[width-1] = yval/4;
// dibuja el array
stroke(255);
point(i, 255-xvals[i]); //flip y coordinate so 0 is at bottom
point(i, 512-yvals[i]); //flip y coordinate so 0 is at bottom
}
textAlign(RIGHT);
text("X: "+xval, 200, 30);
text(5.0*(xvals[width-1]/255.0)+"V",200,60);
text("Y: "+yval, 200, 256+30);
text(5.0*(yvals[width-1]/255.0)+"V",200,256+60);
}

29
Ejemplos de control de Arduino mediante Processing
utilizando el intercambio de datos a través del puerto serie
12. Enciende y apaga un LED pulsando cualquier
tecla
En este ejercicio se trata de poder gobernar desde Processig una salida digital de Arduino
(PIN13). La salida se activara y desactivara en modo biestable cuando pulsemos cualquier
tecla del teclado
Programa para cargar en Arduino desde el IDE Arduino
ARDUINO
int ledPin= 13; // selecciona el PIN para el LED
int status =HIGH;
int val;
void setup() {
beginSerial(9600);
pinMode(ledPin, OUTPUT); // declara el LED como salida
}
void loop(){
val= serialRead();// lee el valor del puerto serie
if(val!= -1) {
status = !status;
}
digitalWrite(ledPin, status);
delay(100);
}

30
Programa para Cargar en el IDE Processing desde el que en modo ejecucion se gobierna la
salida PIN13 pulsando cualquier tecla del teclado
PROCESSING
Serial port;
void setup() {
size(255, 255);
port = new Serial(this, Serial.list()[1], 9600);
}
void draw()
{
background(0);
}
void keyReleased() { //Manda al puerto la tecla pulsada
port.write(key);
}

31
13. Enciende y apaga un LED pulsando la letra “L”
En este ejemplo se trata de gobernar igualmente la salida digital del PIN13 pero esta vez se
debe pulsar una tecla determinada, la “L”
Programa para Arduino
int ledPin= 13; // selecciona el pin para el LED
int status = HIGH;
int val;
void setup() {
beginSerial(9600);
pinMode(ledPin, OUTPUT); // declara LED como salida
}
void loop(){
val= serialRead();// lee el valor del puerto seri
if(val!= -1 && val== 'L') { // Pregunta si el valor es L y además el estado cambió
status = !status;
}
digitalWrite(ledPin, status);
delay(100);
}
Programa para Processing (el mismo que el del anterior ejemplo)
Serial port;
void setup() {
size(255, 255);
}
void draw()

32
{
background(0);
}
port.write(key);
}

33
14. Control de tres LEDs desde las teclas 1,2 y3
En esta variante queremos controlar el encendido y apagado de cualquiera de los tres LEDs
conectados a las salidas digitales PIN13, PIN12, PIN11 mediante las teclas “1”, “2” y “3”
respectivamente actuando estas en modo biestable (una pulsación enciende la siguiente
pulsación apaga)
Programa para Arduino
int ledPin1= 13, ledPin2= 12, ledPin3= 11;
int status1 = HIGH, status2 = HIGH, status3 = HIGH;
int val;
void setup() {
beginSerial(9600);
pinMode(ledPin1, OUTPUT);
}
void loop(){
val= serialRead();// lee el valor del puerto
if(val!= -1) {
switch(val) {
case'1': status1 = !status1; break;

34
}
}
digitalWrite(ledPin1, status1);
}
Programa para Processing (el mismo que el de los ejercicios anteriores)
Serial port;
void setup() {
size(255, 255);
}
void draw()
{
background(0);
}
port.write(key);
}

35
15. Controlar el brillo de un LED con el ratón
En este ejemplo se trata de controlar el brillo de un LED conectado en la salida PIN9 que
actuará como salida Analógica PWM.
El valor de la cantidad de brillo lo envía Processing en función de la posición X del ratón
sobre la ventana de ejecución de Processing.
Programa para Asrduino
int ledPin= 9; // selecciona el PIN para el LED
int val;
void setup() {
beginSerial(9600);
pinMode(ledPin, OUTPUT); // declara el LED como salida
}
void loop(){
val= serialRead();// lee el valor del puerto
if(val!= -1) {
analogWrite(ledPin, val);
}
}
Programa para Processing
Serial port;
void setup() {
size(255, 255);

36
frameRate(10);
}
void draw() {
background(0);
port.write(mouseX);
}

37
16. Juego Básico de PinPong
Vamos a realizar un ejemplo que consistirá en manejar una pala de pinpong mediante un
potenciómetro colocado a la entrada analógica 0 de la tarjeta Arduino. El método que
vamos utilizar es el método 2 es decir el de intercambio de datos entre la tarjeta Arduino y
Processing a traves del puerto de comunicación serie en el que esta conectado Arduino
Pantalla de ejecución del juego de PinPong ejecutado desde Procesing
En la figura vemos la pantalla con la pelota y la paleta que se podrá desplazar mediante el
potenciómetro colocado en la entrada “analog0”.
Programa para cargar en la tarjeta desde el IDE Arduino
// Envío de Entrada analógica 0 al puerto serie
int potPin=0; // Designa el numero de entrada analógica
void setup(){
Serial.begin(19200); //Configura la velocidad de transmisión con el puerto
}
void loop(){
int val=analogRead(potPin); // Define val como el valor leído del puerto
val=val/4; //Acondiciona el valor leído para ajustarse al tamaño de ventana
Serial.print(val,BYTE); // envía val al puerto en formato BYTE
delay(75); // espera 75 ms
}
Programa para cargar y ejecutar desde el IDE Processing

38
/**
* Programa PinPong.
*
* Move the mouse up and down to move the paddle.
*
* Modified to use Serial port by Tod E. Kurt, 2007
*
* Updated 13 January 2003 by K Pfeiffer
*/
String portname = "COM4"; // aquí colocamos el puerto por el que recibimos el dato
Serial port; // Creamos un objeto llamado port de la clase Serial
// Variables para definir la pelota
float ball_x;
float ball_y;
float ball_dir = 1;
float ball_size = 5; // Radio
float dy = 0; // Dirección
// variables para definir la pala
int paddle_width = 5;
int paddle_height = 20;
int paddle_pos; // nueva posición
int paddle_ppos; // última posición
int dist_wall = 15;
void setup()
{
size(255, 255);
rectMode(CENTER_RADIUS);
ellipseMode(CENTER_RADIUS);
noStroke();
smooth();
ball_y = height/2;
ball_x = 1;
// Abre el puerto al que esta conectada la tarjeta con una velocidad de (19200 bps)
port = new Serial(this, portname, 19200);
}
void draw()
{
background(51);
ball_x += ball_dir * 1.0;

39
ball_y += dy;
if(ball_x > width+ball_size) {
ball_x = -width/2 - ball_size;
ball_y = random(0, height);
dy = 0;
}
if (port.available() > 0) { // Si el dato está disponible,
paddle_ppos = paddle_pos; // guarda la ultima posición
paddle_pos = port.read(); // lee y almacena la nueva posición
}
// Desplaza la pala verticalmente en la pantalla
float paddle_y = constrain(paddle_pos, paddle_height, height-paddle_height);
// Testea si la pelota toca la pala
float py = width-dist_wall-paddle_width-ball_size;
if(ball_x == py
&& ball_y > paddle_y - paddle_height - ball_size
&& ball_y < paddle_y + paddle_height + ball_size) {
ball_dir *= -1;
if(paddle_pos != paddle_ppos) {
dy = (paddle_pos - paddle_ppos)/2.0;
if(dy > 5) { dy = 5; }
if(dy < -5) { dy = -5; }
}
}
// Si la pelota toca la pala o la pared, cambia de dirección
if(ball_x < ball_size && ball_dir == -1) {
ball_dir *= -1;
}
// Si la pelota toca la parte superior o inferior del borde, cambia dirección
if(ball_y > height-ball_size) {
dy = dy * -1;
}
if(ball_y < ball_size) {
dy = dy * -1;
}
// Dibuja la pelota
fill(255);
ellipse(ball_x, ball_y, ball_size, ball_size);
// Dibuja la paleta
fill(153);
rect(width-dist_wall, paddle_y, paddle_width, paddle_height);
}

40
17. Cambio del color de un círculo.
Con esta aplicación se trata de cambiar el color de una circulo dibujado en la pantalla de
ejecución e Processing en función de la señal analógica leída a través del puerto serie que la
tarjeta Arduino lee de una de sus entradas analógicas (entrada0).
En la figura vemos el aspecto de la pantalla de ejecución de Processing.
Distinto color en función del valor leído en el puerto serie.
void setup(){
}
void loop(){

41
}
Programa para cargar y ejecutar desde el IDE Processing
/**
* Lectura Simple de una variable analógica
*
* Lee el valor a través del puerto serie y cambia el color del circulo
*.
*/
String portname = "COM4"; // Se selecciona el puerto por el que se realizará la
comunicación
Serial port; // Crea un objeto de la clase Serial
int val=100; // Valor recibido del puerto con un valor inicial
void setup()
{
size(400, 400);
colorMode(HSB, 255);
ellipseMode(CENTER); // dibuja el centro de la elipse
noStroke();
frameRate(30);
smooth();
// Abre el puerto conectado a la tarjeta
}
void draw()
{
if (port.available() > 0) { // Si el dato a leer está disponible
val = port.read(); // lee y almacena el valor
}
background(99);
// Dibuja la figura
fill(val,255,255); // este esta en formato HSB, el primer dato es el color
ellipse(width/2, height/2, 250,250);
}

42
18. Pelota cambiando de tamaño y botando
Con este ejemplo se va cambiar el tamaño de una pelota que se dibujará como un círculo de
color blanco en la pantalla y a la vez la pelota estará permanentemente moviéndose,
rebotando en las paredes de la pantalla de ejecución de Processing
Tres vistas de la pantalla de ejecución de Processing en las que se aprecia que el tamaño y
la posición de la pelota es distinto.
void setup(){
}
void loop(){
}

43
/**
* Pelota cambiando posición y tamaño.
*
*/
String portname = "COM4"; // Selección de puerto de comunicación con Arduino
Serial port; // Crea un objeto de la clase Serial
int size = 60; // Anchura de la pelota
float xpos, ypos; // Posición de inicio de la pelota
float xspeed = 3.9; // Velocidad de la pelota en el eje X
float yspeed = 3.1; // Velocidad de la pelota en el eje Y
int xdirection = 1; // Izquierda derecha
int ydirection = 1; // Adelante atrás
void setup()
{
size(400, 400);
colorMode(HSB, 255);
noStroke();
frameRate(30);
ellipseMode(CENTER); // dibuja el centro de la circunferencia (pelota)
smooth();
background(102);
// Configura la posición de la pelota en el momento de comenzar
xpos = width/2;
ypos = height/2;
// Abre el puerto de comunicación con Arduino y usa la misma velocidad (19200 bps)
}
void draw()
{
if (port.available() > 0) { // Si esta disponible el dato,
size = port.read(); // lee y almacena el valor del nuevo tamaño
}
// Actualizar la posición del circulo
xpos = xpos + ( xspeed * xdirection );

44
ypos = ypos + ( yspeed * ydirection );
// Test para ver si la forma es superior a los límites de la pantalla
// Si es así, marcha atrás en su dirección de multiplicar por -1
int halfsize = size/2; // porque estamos dibujando el circulo desde el centro
if (xpos + halfsize > width || xpos - halfsize < 0) {
xdirection *= -1;
}
if (ypos + halfsize > height || ypos - halfsize < 0) {
ydirection *= -1;
}
// Dibuja circulo
background(102); // se podría realizar la modificación
//fill(size,255,255); // Con la instrucción anterior varia también el color de la pelota
ellipse(xpos, ypos, size, size);
}

45
19. Control de una salida de Arduino mediante el envio a
la tarjeta de una letra
Control desde el IDE de Arduino
Un ejemplo de la utilización de la tarjeta Arduino para recibir los datos de la computadora.
En este caso en la salida 13 de Arduino se enciende un LED cuando se recibe el carácter
'H', y se apaga el LED cuando reciba el carácter «L».
Los datos se pueden enviar desde el monitor serie Arduino, o con otro programa de
procesamiento (véase el código que aparece a continuación) como Processing pudiendo ser
también Pure Data o MaX
Un LED en el pin13.
Esquema de montaje
Obsérvese que se ha colocado el diodo led sin resistencia en serie dado que el PIN13 de
Arduino ya lleva incorporada una resistencia interior, en el caso de colocar el diodo Led en
otra salida deberíamos colocar una resistencia de al entre 220 y 500 ohmios dependiendo
del consumo de corriente del diodo

46
Código para descargar en Arduino desde el IDE Arduino
int outputPin = 13;
int val;
void setup()
{
Serial.begin(9600);
pinMode(outputPin, OUTPUT);
}
void loop()
{
if (Serial.available()) {
val = Serial.read();
if (val == 'H') {
digitalWrite(outputPin, HIGH);
}
if (val == 'L') {
digitalWrite(outputPin, LOW);
}
}
}

47
Control desde Processing
Si queremos gobernar la salida desde Processing debemos cargar el siguiente programa en
processing y ejecutarlo (siempre que previamente este cargado en la tarjeta el programa
anterior)
Codigo Processing
// mouseover serial
// by BARRAGAN <http://people.interaction-ivrea.it/h.barragan>
// Demonstrates how to send data to the Arduino I/O board, in order to
// turn ON a light if the mouse is over a rectangle and turn it off
// if the mouse is not.
// created 13 May 2004

48
Serial port;
void setup()
{
size(200, 200);
noStroke();
frameRate(10);
// List all the available serial ports in the output pane.
// You will need to choose the port that the Arduino board is
// connected to from this list. The first port in the list is
// port #0 and the third port in the list is port #2.
println(Serial.list());
// Open the port that the Arduino board is connected to (in this case #0)
// Make sure to open the port at the same speed Arduino is using (9600bps)
}
// function to test if mouse is over square
boolean mouseOverRect()
{
return ((mouseX >= 50)&&(mouseX <= 150)&&(mouseY >= 50)&(mouseY <= 150));
}
void draw()
{
background(#222222);
if(mouseOverRect()) // if mouse is over square
{
fill(#BBBBB0); // change color
port.write('H'); // send an 'H' to indicate mouse is over square
} else {
fill(#666660); // change color
port.write('L'); // send an 'L' otherwise
}
rect(50, 50, 100, 100); // draw square
}
La instrucción println(Serial.list()); imprime en la ventana de salida de Processing los
puertos detectados.
Téngase en cuenta que el puerto de comunicación debe consignarse adecuadamente y
modificarlo en la instrucción:

49

50
20. Mezclador virtual de colores
Demuestra una técnica para el envío de múltiples valores desde la tarjeta Arduino al
ordenador. En este caso se enviarán las lecturas de tres potenciómetros que se utilizan para
fijar los colores rojo, verde y azul para el fondo de la pantalla de trabajo de Processing.
Circuito
Potenciómetros conectados a las entradas analógicas de los pins 0, 1, y 2.
Código para cargar a través del IDE Arduino en la tarjeta.
int redPin = 0;
int greenPin = 1;
int bluePin = 2;
void setup()
{
Serial.begin(9600);
}
void loop()
{
Serial.print("R");
Serial.println(analogRead(redPin));
Serial.print("G");
Serial.println(analogRead(greenPin));
Serial.print("B");
Serial.println(analogRead(bluePin));

51
delay(100);
}
Código para cargar y ejecutar desde el IDE Processing una vez que ya hemos
cargado el código anterior
/**
* Mezcla de colores
* by David A. Mellis
*
* Created 2 December 2006
*
* based on Analog In
* by <a href="http://itp.jtnimoy.com">Josh Nimoy</a>.
*
* Created 8 February 2003
* Updated 2 April 2005
*/
String buff = "";
int rval = 0, gval = 0, bval = 0;
int NEWLINE = 10;
Serial port;
void setup()
{
size(200, 200);
// Imprime una lista con los puertos disponibles de tipo COM
println("Puertos disponibles:");
//port = new Serial(this, "COM1", 9600);
// Usa el primer puerto disponible
}
void draw()
{
while (port.available() > 0) {
serialEvent(port.read());
}
background(rval, gval, bval);
}
void serialEvent(int serial)
{
/ / Si la variable "serial" no es igual al valor para
/ / una nueva línea, añadir el valor a la variable "buff". Si el
/ / valor "serial" es igual al valor de una nueva línea,

52
/ / guardar el valor en el buffer dentro de la variable "val".
if(serial != NEWLINE) {
buff += char(serial);
} else {
/ / El primer carácter nos dice que tipo de color es el valor
char c = buff.charAt(0);
//lo quita de la cadena
buff = buff.substring(1);
/ / Descartar el retorno de carro al final del buffer
buff = buff.substring(0, buff.length()-1);
// Convierte el string en un entero
if (c == 'R')
rval = Integer.parseInt(buff);
else if (c == 'G')
gval = Integer.parseInt(buff);
else if (c == 'B')
bval = Integer.parseInt(buff);
/ / Borrar el valor de "buff"
buff = "";
}
}

53
21. Trazado Grafico de una señal.
(Leída desde una entrada analógica de la tarjeta Arduino y mostrada mediante Processing)
Para realizar este ejemplo bastará conectar un potenciómetro a la entrada analógica 1 PIN 1
de la tarjeta Arduino tal como se muestra en la figura.
Se carga Arduino con el siguiente programa
PROGRAMA ARDUINO
void setup()
{
Serial.begin(9600);
}
void loop()
{
Serial.println(analogRead(1));
delay(100);
}
A Continuación se carga en el entorno Processing el siguiente programa, sin olvidar
configurar el puerto por el que leerá los datos que le llegaran de Arduino.

54
PROGRAMA PARA PROCESSING
// Graph
// by David A. Mellis
//
// Demonstrates reading data from the Arduino board by graphing the
// values received.
//
// based on Analog In
// by <a href="http://itp.jtnimoy.com">Josh Nimoy</a>.
Serial port;
String buff = "";
int NEWLINE = 10;
// Store the last 64 values received so we can graph them.
int[] values = new int[64];
void setup()
{
size(512, 256);
println("Available serial ports:");
// Uses the first port in this list (number 0). Change this to
// select the port corresponding to your Arduino board. The last
// parameter (e.g. 9600) is the speed of the communication. It
// has to correspond to the value passed to Serial.begin() in your
// Arduino sketch.
// If you know the name of the port used by the Arduino board, you
// can specify it directly like this.
//port = new Serial(this, "COM1", 9600);
}
void draw()
{
background(53);
stroke(255);

55
// Graph the stored values by drawing a lines between them.
for (int i = 0; i < 63; i++)
line(i * 8, 255 - values[i], (i + 1) * 8, 255 - values[i + 1]);
while (port.available() > 0)
serialEvent(port.read());
}
void serialEvent(int serial)
{
if (serial != NEWLINE) {
// Store all the characters on the line.
buff += char(serial);
} else {
// The end of each line is marked by two characters, a carriage
// return and a newline. We're here because we've gotten a newline,
// but we still need to strip off the carriage return.
buff = buff.substring(0, buff.length()-1);
// Parse the String into an integer. We divide by 4 because
// analog inputs go from 0 to 1023 while colors in Processing
// only go from 0 to 255.
int val = Integer.parseInt(buff)/4;
// Clear the value of "buff"
buff = "";
// Shift over the existing values to make room for the new one.
for (int i = 0; i < 63; i++)
values[i] = values[i + 1];
// Add the received value to the array.
values[63] = val;
}
}

56
Este sería el aspecto del gráfico sacado por Processing

57
22. Enviar valor analógico a Arduino a través del puerto
serie.
Con esta practica se trata de realizar el envío de un valor numérico a través del puerto serie
y que Arduino lo saque por una de sus salidas Analógicas, en este caso el PIN 9.
El valor lo vamos a obtener lanzando la aplicación Processing y desde este creando una
pantalla sensible a la posición del ratón desplazamos este sobre ella y conseguimos capturar
la coordenada x (posición horizontal del ratón) y la enviamos al puerto serie para que la
pueda leer Arduino.
Tendremos que disponer de dos programas:
Programa para Arduino: Configurando el PIN9 como salida analógica de un valor
Programa para Processing: Que dibuja en pantalla la ventana de captura de ratón y envía el
dato.
Esquema de aplicaciones para probar este ejercicio.
El valor que enviamos al puerto de salida configurado como analógico PWN nos puede
servir para controlar la velocidad de un pequeño motor o simplemente la intensidad de
encendido de un diodo LED.
Programa Arduino:

58
//Programa para configurar el PIN9 como salida analógica
// y lectura del puerto serie de un valor que será el que
// se entregue en la salida analógica configurada
int salida_analogica = 9;
byte valor_leido_puerto = 0;
int serByte = -1;
void setup() {
pinMode(salida_analogica, OUTPUT);
beginSerial(9600);
}
void loop() { // Bucle de lectura del dato por el puerto y su escritura en el PIN9
serByte = serialRead(); //Byte leído en el puerto
if (serByte != -1) {
valor_leido_puerto = serByte;
}
analogWrite(salida_analogica,valor_leido_puerto*2);
}
Programa de Processing
// PROGRAMA PARA PROCESSING
//Captura del valor de la posición horizontal (coordenada x)
// del ratón y su envío al puerto a ARDUINO y su visualización
byte serialout = 0;
float T = 0.0;
float myfloat = 0.0;
Serial port;
void setup()
{
size(1000, 100); //define el tamaño de la ventana sensible al ratón
background(0); //Color fondo
port = new Serial(this, "COM4", 9600); // Definición del puerto
}
void draw()
{

59
myfloat = float(mouseX);
T = (myfloat/width)*126;
serialout = byte(T);
port.write(serialout); //escribe en el puerto el valor de la coordenada x del ratón
println(serialout); //Imprime valor numérico de la posición del ratón
}
Modo de Operar:
Primero se carga el programa Arduino sobre la tarjeta y luego se carga y se ejecuta el
programa Processing y se ejecuta.
Cuando aparezca la ventana movemos sobre la franja negra el ratón y observamos como el
diodo Led colocado en la salida PIN9 se ilumina gradualmente.

Practicas arduino processing

Más contenido relacionado

La actualidad más candente (20)

Similar a Practicas arduino processing (20)

Más de Rolando Rivas (7)

Último (20)

Practicas arduino processing
