prefabricados BIM

Alejandro López VidalAlejandro López Vidal
Director Técnico ANDECEDirector Técnico ANDECE

 BIM (modelado de información de la construcción)
 Sostenibilidad
 Los usuarios pasan de ser un sujeto pasivo a “intervenir” e influenciar
en el diseño

 ¿Concepto de moda? ¿Revolución? ¿Imposición vs convencimiento?
 ¿Oportunidad o amenaza?
¿Percepción de BIM en el sector?¿Percepción de BIM en el sector?

 Conjunto de procesos y herramientas (digitales) que hacen posible que todos los
profesionales del proceso constructivo dispongan de información necesaria, en
momento preciso y de manera coordinada
 Del 2D al 3D (→ 4D … 7D, nD), de planos a modelos digitales: líneas →
volúmenes con información
 Ofrece un mejor seguimiento en la elaboración, ejecución y mantenimiento de un
proyecto, evitando riesgos e incongruencias en diseño y documentación generada
 Cambio de modelo: tradicional (las tareas y responsabilidades se diluyen) a uno
en mucho más tecnificado (obra = proyecto), con apoyo de tecnología
 Pensado fundamentalmente para edificios (↑ número de componentes, ↑ riesgos
de colisiones, ↑ diversidad de intervinientes) que en infraestructuras
 BIM presente y futuro de sistemas inteligentes de construcción y método en para
arquitectos e ingenieros para la planificación y ejecución de sus trabajos
Principales características de BIMPrincipales características de BIM

 Conjunto de procesos y herramientas que hacen posible que todos los
profesionales del proceso constructivo dispongan de información necesaria,
en momento preciso y de manera coordinada → EFICIENCIA
 Ofrece un mejor seguimiento en la elaboración, ejecución y mantenimiento de
un proyecto, evitando riesgos e incongruencias en diseño y documentación
generada
 BIM presente y futuro de sistemas inteligentes de construcción y método en
para arquitectos e ingenieros para la planificación y ejecución de sus trabajos
Fuerza a la colaboraciónFuerza a la colaboración

generada
Dimensiones de BIM (grado de información)Dimensiones de BIM (grado de información)

generada
Gestión a lo largo del ciclo de vidaGestión a lo largo del ciclo de vida

Cambio de modelo: respeto por el proyectoCambio de modelo: respeto por el proyecto
Industrializada Tradicional
Gestión Muy poca
incertidumbre: la obra
se define en el proyecto
↔ BIM
Mayor incertidumbre: interferencia con
otras unidades de la obra (encuentros
no previstos entre unidades de obra
distintas) ↔ (pre) BIM

Cambio de modelo: respeto por el proyectoCambio de modelo: respeto por el proyecto
Industrializada Tradicional
Ejecución Inevitable ejecutar
correctamente ↔ BIM
Complejo ejecutar correctamente ↔
(pre) BIM

≠≠
Utilizan el mismo “material” pero…
nono se diseñan igual,
los elementos nono se fabrican/construyen/instalan igual…
Sin embargo, las tratamos esencialmente igual ¿BIM cambiará la forma
de tratarlas?

Gestión a lo largo del ciclo de vidaGestión a lo largo del ciclo de vida

BIM no es sólo softwareBIM no es sólo software

Diseño Análisis Documentos Construcción Gestión
Un
modelo
Un modelo con
aproximación
de
materiales y
espacios.
Un modelo
con
definición de
materiales y
espacios.
Un modelo con
definición de
materiales y
espacios en
una
secuencia
Constructiva.
Modelo
virtual que
Representa
un proyecto
construido.
“As Built”
El papel de los fabricantesEl papel de los fabricantes

Diseño Análisis Documentos Construcción Gestión
Niveles de desarrollo de los objetosNiveles de desarrollo de los objetos
Contenido
Genérico
Contenido
de Maca
Contenido
de Marca
Contenido
de Marca
Contenido
de Marca
Contenido
de Marca
Contenido
Genérico

Selección 10 productos representativos en formato BIM →
Digitalización
Adoquines/baldosas
Bloques
Viguetas/bovedillas
Artesas puentes
Mobiliario
Placas alveolares
Postes
Tuberías
Paneles
Traviesas
Primer paso ANDECEPrimer paso ANDECE

http://bimetica.com/es/andece.html

http://bimobject.com/es/product?manufacturer=andece

https://www.bimandco.com/es/users/10110/bimobjects

Descripción completa de cada elemento y su “historia”: Diseño (Software BIM) →
Fabricación + Logística + Instalación + Mantenimiento (Programas de gestión)
Gestión de la fabricación: salida automática de planillas de fabricación
Geometría
(longitud, anchura, etc.)
Perfil
(Código/nombre)
Cantidades
(Pos-Nr, etc.)
Especificaciones
volumen
(Área, volumen, peso, etc.)
Otros elementos
(Nombre, tipo, cantidades,
etc.)
Datos plotter
(Agujeros, cajeados, cortes, etc.)
Otras ventajas uso BIM para el prefabricadorOtras ventajas uso BIM para el prefabricador

Gestión de la logística: carga de camiones según la optimización de las pistas
de producción y/o stocks

Planificación eficaz de la obra

Ejemplo: nuevo IKEA Alcorcón. PRECON
Edificio destinado al uso comercial
Edificio totalmente prefabricado
Placas alveolares
Vigas rectangulares, dobles T, L, T…
Pilares rectangulares 40x40 a 60x80
Paneles de cerramiento
Paneles estructurales
Escaleras prefabricadas
Losas armadas
Muros nervados
65.000 m2 de forjados
29.000 m2 por planta
235 m de largo
160 m de ancho
Altura máxima del edificio 23 m
3 Alturas de forjado mas cubierta
Edificio sin juntas de dilatación

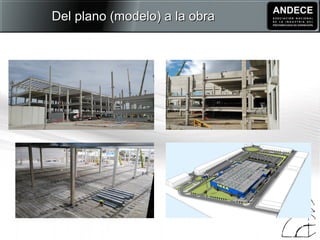

Del plano (modelo) a la obraDel plano (modelo) a la obra

Del plano (modelo) a la obraDel plano (modelo) a la obra

Colaboración prefabricador (rol de ingeniería) con proveedor de
software (TEKLA - Construsoft)
Mejora notable de tiempos (↓35%), detección de errores en diseño
(↓75%)…→ No hay vuelta atrás al CAD
Muy poca incertidumbre: la obra se define en el proyecto
 Precisión y coordinación dimensional
 Definición completa elementos (geometría, características
técnicas) e invariable
 Prefabricador ≈ participación en la ingeniería y arquitectura de
proyecto
Primeras conclusiones uso BIM en prefabricadoPrimeras conclusiones uso BIM en prefabricado

Grado implantación BIM en el mundoGrado implantación BIM en el mundo

Comisión BIM Ministerio de Fomento → compromiso de que
proyectos de obra pública se hagan conforme a BIM:
 Edificación: Diciembre 2018
 Obra civil: Julio 2019
 Aeropuertos: Madrid, Barcelona y Palma de Mallorca
Mayor grado de introducción, aunque aún escaso, en proyectos
privados
Grado implantación BIM en EspañaGrado implantación BIM en España

Estudio de los software → valorar utilidad (coste/retorno)
Implementación de BIM dentro de las organizaciones (es un proceso
lento):
 Implicación de varios departamentos: diseño, fabricación, incluso
logística y montaje
 Parametrizar componentes: planos generales, despieces ferralla,
planillas fabricación, interoperabilidad
Portfolio digital de productos: disponible en web fabricante +
¿plataformas BIM?
Transición hacia BIM por empresasTransición hacia BIM por empresas

Percepción de BIM en el sectorPercepción de BIM en el sector

Objetivo concursoObjetivo concurso
Promover entre estudiantes, diseño de construcciones mediante el
empleo de elementos prefabricados de hormigón modelados en formato
BIM: en edificios, infraestructuras y urbanizaciones.

 Escoger categoría : edificios, infraestructuras o urbanizaciones
 Uso obligatorio de objetos prefabricados hormigón de BIM ANDECE y/o de
objetos descargados de BIMobject.com
 Descripción detallada de los objetos (configuración geométrica y datos
técnicos), exponer la solución constructiva elegida, la posibilidad de
transformación en una construcción real
 Los productos incorporados en el modelo contarán con un nivel de Información
– LOI - suficiente para extraer listados que incluyan nombre del fabricante o
marca, nombre del producto, producto SKU en caso de objetos y clasificación IFC
 Lenguaje de entrega del proyecto en español
Para presentarse al concursoPara presentarse al concurso

 Estudiantes universitarios de cualquier titulación técnica, ingenierías o
arquitectura, con matrícula en el curso 2016/17
 Individual o en grupos hasta un máximo de 3 alumnos
 Entrega obligatoria de un modelo BIM en formato IFC
 Y de forma opcional, se podrá/n presentar otro/s archivo/s en formato
PDF/DWG, que incluyan vistas (plantas, alzados, secciones, vistas 3D, etc.) que
faciliten la evaluación del proyecto por parte del jurado
 Fecha tope: 15 de junio de 2017
Del proyecto en BIM a la realidad
Para presentarse al concursoPara presentarse al concurso

PremiosPremios
 Tres premios de 1.000€ en cada una de las categorías: edificación,
infraestructuras o urbanización
 Curso BIM de TEKLA Structures patrocinado por CONSTRUSOFT, al mejor
diseño estructural en BIM
 Tres accésit dotados de un libro especializado de la editorial Pencil
 Todos los ganadores recibirán un diploma acreditativo y de forma opcional una
beca de trabajo por parte de la asociación ANDECE

 Entrega tema “Elementos constructivos” perteneciente al Máster
Internacional de Soluciones Constructivas con Elementos Prefabricados de
Hormigón www.capacitacionprefabricados.com
 Web ANDECE
www.andece.org www.premioandece.com
www.imasdmasart.com www.bimobject.com
Material de ayudaMaterial de ayuda

 BIM no sólo es Información, implica también Industrialización, Interacción
 Imprescindible que cada empresa desarrolle sus galerías de objetos BIM
 ¿Servirá para el despegue y consolidación definitiva del prefabricado?
ConclusionesConclusiones
