Análisis de Fallas en Sistemas
Eléctricos de Potencia
Jorge Guillermo Calderón Guizar

Contenido
– Objetivo.
– Introducción.
– Revisión de Conceptos Básicos de
Circuitos de C.A. (estado estable).
• Concepto de Fasor.
• Representación del Fasor.
• Diagramas Fasoriales de cantidades
sinusoidales.

Contenido (cont.).
• Operaciones con Fasores.
• Circuitos monofásicos de C.A., (potencia
activa, reactiva y compleja).
• Flujo de Potencia (convenciones)
• Circuitos trifásicos.
Secuencia de fases.
• Voltajes y Corrientes en Circuitos
Trifásicos Balanceados.
Conexiones en estrella y en delta.

Contenido (cont.).
• Transformaciones Y-Δ y Δ-Y
• Potencias Instantánea y Compleja en
Circuitos Trifásicos Balanceados.
• Ejemplos
– El Sistema Por Unidad (p.u.).
• Definición.
• Ventajas del sistema p.u.
• Cantidades base

Contenido (cont.).
• Relaciones generales (voltaje, corriente y
potencia) en circuitos trifásicos.
• Relaciones en p.u.
• Impedancias de transformadores en p.u.
• Impedancias de generadores en p.u.
• Impedancias de líneas de transmisión en p.u.
• Cambio de base de cantidades en p.u.

Contenido (cont.).
– Transformadores (conexiones y
desfasamientos)
• Marcas de polaridad
• Polaridad aditiva y substractiva
• Desfasamientos en transformadores
trifásicos conectados en Y-Δ y en Δ-Y
– Componentes Simétricas.

Contenido (cont.).
• Método de las componentes simétricas, en
sistemas trifásicos.

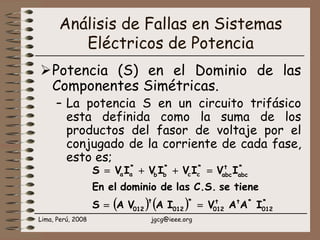

• Potencia en el Dominio de las Componentes
Simétricas.
• Redes de secuencia
– Modelado del SEP para estudios de
Fallas.

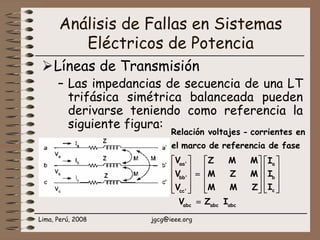

• Líneas de Transmisión
• Cargas (configuraciones estrella y delta)

Contenido (cont.).
• Transformadores de Potencia.
• Generadores.
• Motores Síncronos.
• Motores de inducción.
– Análisis de Fallas.
• Impedancia de Falla.
• Fallas en derivación.
Falla Trifásica.
Falla Línea a Tierra.

Contenido (cont.).
Falla Doble Línea a Tierra.
Falla entre Líneas.
• Fallas Serie.
Fase abierta.
Dos Fases abiertas.

Objetivo.
El presente curso tiene como propósito
el presentar y revisar los conceptos
fundamentales requeridos para el
análisis de fallas en sistemas eléctricos
de potencia.

Introducción.
– El análisis de Sistemas Eléctricos de
Potencia (SEP) generalmente involucra
la determinación de voltajes y
corrientes para ciertas condiciones de
operación. Usualmente los cálculos
requeridos se organizan de tal forma
que es posible inferir el comportamiento
de ciertas variables para propósitos
determinados.

– El análisis de fallas (corto circuito) en
SEP’s se realiza para la determinación
de los flujos de corrientes bajo
condiciones de falla.
– La información obtenida del análisis de
fallas se utiliza para determinar:
• La capacidad y características del equipo
de protección (interruptores y fusibles).

• La coordinación de las protecciones del SEP.
– La evolución (crecimiento) de un SEP,
usualmente ocasiona un incremento en la
magnitud de las corrientes de falla, por
lo que se debe verificar que las
capacidades de interrupción
momentánea y nominal, de los equipos
nuevos y existentes son adecuadas para
la nueva realidad del SEP.

Revisión de Conceptos Básicos de
Circuitos de C.A. (estado estable).
– El Concepto de Fasor.
• Es un número complejo que representa la
amplitud y fase de una función sinusoidal
[1]. Utilizado para representar cantidades
eléctricas, que inicialmente se denominaron
vectores. Posteriormente cambiaron su
nombre para evitar confusión con el
concepto de vectores en el espacio.

• Un fasor gira conforme pasa el tiempo y
representa a una cantidad senoidal.
Mientras que un vector permanece
estacionario en el espacio.
• En un fasor, el valor absoluto (modulo) del
número complejo representa la amplitud
máxima (valor pico) o el valor medio
cuadrático (rms) de la cantidad. Mientras
que su fase (argumento) representa el
ángulo de fase en el tiempo t=0.

– Representación Analítica del Fasor.
• La representación analítica fasorial de una
cantidad eléctrica (F) usualmente adopta
cualquiera de las formas siguientes:
Forma rectangular F = R + jI
Forma polar F = |F| ∠+φ
Forma exponencial
En el dominio del tiempo F(t) = |F| cos (wt + φ)
φ
= j
eFF

– Representación Gráfica del Fasor.
• La representación gráfica del fasor de una cantidad
eléctrica (F) es similar a la de un vector rotatorio
como se muestra en la figura siguiente:

• Una corriente o tensión
sinusoidal con una
frecuencia dada esta
caracterizada por dos
parámetros una “amplitud”
y un “ángulo de fase”.
• Una cantidad sinusoidal se
puede representar como
un vector rotatorio en
sentido contrario a las
manecillas del reloj en el
plano complejo.

– Diagramas Fasoriales de cantidades
sinusoidales.
• A pesar de que un fasor es una cantidad
rotatoria, por conveniencia, en un diagrama
fasorial estos siempre se estos siempre se
muestran como vectores “fijos” para una
condición de operación determinada.
• En la práctica, la magnitud del fasor
usualmente representa el máximo valor
“rms” del medio ciclo positivo de la
sinusoide en cuestión.

• Un diagrama fasorial muestra los voltajes,
corrientes, etc., presentes en un circuito
eléctrico.
• Muestra únicamente la magnitud y la fase
relativa de las cantidades representadas.
• Requiere de una escala o “nota detallada”
sobre las magnitudes físicas de las
magnitudes de las cantidades mostradas.
• Los ángulos mostrados, son diferencias de
fase entre las cantidades involucradas, por
lo que el ángulo de referencia puede
seleccionarse a conveniencia.

Diagramas fasoriales simples

Operaciones entre Fasores
– Las operaciones entre fasores siguen
las mismas leyes que las operaciones
entre números complejos.
• Sean V = p +jq = ⏐V⏐∠α ; I = r +js =⏐I⏐∠β
• Suma (Resta)
V ± I = (p ± r) +j(q ± s)
• Multiplicación
VI = ⏐V⏐⏐I⏐∠(α + β)
• División
(V/I) = (⏐V⏐/⏐I⏐ ) ∠( α - β)

Potencia en circuitos monofásicos
de C.A.
– La potencia “instantánea” en watts que
absorbe una carga esta definida por el
producto de la caída de tensión a
través de la carga en volts y la
corriente en amperes que fluye hacía la
carga en un instante determinado [2].
• Con el propósito de ilustrar este concepto
se considerará el circuito RL que se
muestra a continuación.

Donde;
Im = Vm/⏐ZL⏐ y φ el ángulo de factor de potencia.
Aplicando la definición de potencia instantánea se
tiene que;

( )[ ]sen2wtsencos2wt1cos
2
VmIm
p(t)
bieno
)]-cos(wt[cos(wt)VmImv(t)i(t)p(t)
φ++φ=
φ==
– Otra forma de expresar la potencia
instantánea es considerar en forma
separada las componentes de corriente
en fase con el voltaje de fuente (iR) y la
desfasada 90° (iXL). A partir de el
diagrama fasorial se deduce que:

( )cos2wt1cos
2
VmIm
(t)P
wtcoscosVmIm(t)v(t)i
tanto,lopor
senwtI(t)iecoswtI(t)i
entonces,Luego
senImIecosImI
R
2
R
XLXLRR
XLR
+φ=
φ=
==
φ=φ=

– Las expresiones para PR(t) y PXL(t)
representan las potencias instantáneas
correspondientes a la resistencia e
inductancia. El comportamiento de éstas
en el dominio del tiempo se muestra en
las figuras siguientes.
2wtsensen
2
VmIm
(t)P
wtcoswtsensenVmImv(t)i
que,Mientras
XL
XL
φ=
φ=)t(

Figura 1. Potencia instantánea consumida por la carga.

Figura 2. Potencia instantánea en la Resistencia

Figura 3. Potencia instantánea en la Inductancia

– El valor promedio de cos2wt y sen2wt,
es cero. Por lo tanto, estos términos no
contribuyen al valor promedio de la
potencia que absorbe la carga ZL.
– Esto es, la potencia promedio consumida
por la carga ZL, cuando es alimentada
por voltaje y corriente sinusoidales, es
el producto de los valores eficaces
(rms) del voltaje y la corriente por el
factor de potencia de la carga (cosφ).

– Luego entonces, el valor promedio de la
potencia que absorbe la inductancia de
la carga es cero, ver figura 3.
– Por lo tanto, la potencia promedio que
absorbe la carga puede ser expresada
como:
2
Im
I;
2
Vm
Vdonde;
cosVVPbienocos
2
VmIm
P
rmsrms
rmsrmsavav
==
φ=φ= ,

– La parte de la potencia “instantánea”
p(t) debida a la componente inductiva
de la carga, se denomina “potencia
reactiva instántanea” y expresa el
flujo de energía que almacena y
entrega de manera altenada esta
componente de la carga.
– Al valor máximo de esta potencia
“pulsante” se le denomina potencia
reactiva (Q) o voltampere reactivos de
la carga.

– A la potencia promedio Pav que absorbe
la carga se le denomina potencia activa
(P), o “real”.
– Las potencias activa (P) y reactiva (Q)
quedan definidas por las siguientes
expresiones:
φ=
φ=
senIVQ
cosIVP
rmsrms
rmsrms

– La potencia compleja o aparente (S) es
un concepto útil para determinar
facílmente tanto la potencia activa (P)
como la reactiva (Q), cuando los
fasores de voltaje y corriente
asociados con alguna carga o parte de
un circuito son conocidos.
– La potencia compleja (S) se define
como el producto del fasor de voltaje
por el conjugado del fasor corriente,
como se muestra a continuación:

– Sean V e I los fasores de voltaje y
corriente, definidos como:
V = Vm ∠α , I = Im ∠β e
I*=Im ∠-β conjugado del fasor corriente.
[ ])-sen(j)-cos(ImVmS
(1))-(ImVmIVjQPS *
βα+βα=
βα∠==+=

El Triangulo de Potencias.
– A la representación gráfica de la
expresión de la potencia compleja (1) se
denomina triangulo de potencia.

Flujo de Potencia (convenciones)
– Para definir la dirección de la potencia
que fluye a través de cualquier
elemento de un circuito de C.A., se
utilizan las convenciones siguientes;
• Convención de la carga. La corriente entra
por la terminal positiva del elemento de
circuito. Sí P (Q) es positiva, se absorbe
potencia real (reactiva). Sí P (Q) es
negativa, se entrega potencia real
(reactiva), figura 4(a).

• Convención del generador. La corriente sale
de la terminal positiva del elemento de
circuito. Sí P (Q) es positiva, se entrega
potencia real (reactiva). Sí P (Q) es
negativa, se absorbe potencia real
(reactiva), figura 4 (b).

Circuitos Trifásicos.
– Los SEP’s existentes en la actualidad
están compuestos por circuitos
balanceados trifásicos (generación,
transmisión y distribución).
– La potencia instantánea entregada por
un generador trifásico bajo
condiciones balanceadas y en estado
estable no es función del tiempo, es
constante a diferencia del caso
monofásico.

– Una sistema de voltaje trifásico
balanceado consiste tres fuentes
monofásicas de igual magnitud y
frecuencia, pero desfasadas 120°entre
si.
– Secuencia de fases.
• Se refiere al orden en que los fasores al
girar en sentido contrario al de las
manecillas del reloj pasan por una
referencia determinada. La figura 5 indica
una secuencia a,b,c.

Figura 5. Sistema de Voltaje Trifásico balanceado y su
correspondiente diagrama fasorial.

Voltajes y Corrientes en Circuitos
Trifásicos Balanceados.
– Cada una de las componentes de un
circuito trifásico exhiben cualquiera de
las dos configuraciones siguientes:
• Estrella Y
• Delta Δ
• Las relaciones voltaje-corriente
dependiendo de la configuración se
presenta a continuación:

– Conexión en Estrella.
• Voltaje entre fases EAB.
• Voltaje entre fase y neutro EAN.
• Corriente de fase IA.

– En un sistema balanceado los voltajes tienen la
misma magnitud, pero se encuentran
desfasados 120° entre si.
– De la figura se deducen las siguientes
relaciones:
• Sea EA = Vp ∠0°
• EAB = √3¯ Vp ∠30°
• EBC = √3¯ Vp ∠-90°
• ECA = √3¯ Vp ∠150°
• Por lo tanto VLL = √3¯ VLN

– Conexión en Delta.
• Voltaje entre fases (de línea) VAB.
• Corriente de línea o fase Iaa’
• Corriente entre líneas Iab

– En un sistema balanceado las corrientes
tienen la misma magnitud, pero se
encuentran desfasadas 120° entre si.
– De la figura se deducen las siguientes
relaciones:
• Sea Iab = Ip ∠0°
• Iaa’= √3¯ Ip ∠150°
• Ibb’= √3¯ Ip ∠30°
• Icc’= √3¯ Ip ∠90°
• Esto es, IL = √3¯ Ip

Transformaciones Y-Δ y Δ-Y
– En ocasiones resulta útil representar
una configuración en Y por su Δ
equivalente o viceversa.

– En el caso representado en la figura
anterior, todas las ramas de la delta son
idénticas, esto es una delta balanceada,
la impedancia de cada una de las ramas
de la estrella equivalente también son
iguales y su valor es de 1/3 del valor de
la impedancia de una de las ramas de la
delta.

– En el caso general, en que las
impedancias de cada rama de la delta
son Zab, Zbc y Zca la relación con la
impedancia de las ramas de la estrella
Zan, Zbn y Zcn es la siguiente:
cabcab
cabc
cn
cabcab
bcab
bn
cabcab
caab
an
ZZZ
ZZ
Z
ZZZ
ZZ
Z;
ZZZ
ZZ
Z
++
=
++
=
++
=

– En el caso en que la transformación es
de Y-Δ, y las impedancias de cada rama
de la Y son Zan, Zbn y Zcn, la relación
con las ramas de la Δ son Zab, Zbc y Zca
es la siguiente:
Z
ZZZZZZ
Z
Z
ZZZZZZ
Z;
Z
ZZZZZZ
Z
bn
ancncnbnbnan
ca
an
ancncnbnbnan
bc
cn
ancncnbnbnan
ab
++
=
++
=
++
=

– Potencia Instantánea y Compleja en
Circuitos Trifásicos Balanceados.
• Sí un generador trifásico de C.A., alimenta
una carga trifásica balanceada, en general
los voltajes y corrientes de este sistema
pueden expresarse como;
)120cos(wtIp2(t)i;)120cos(wtVp2(t)v
)120-cos(wtIp2(t)i;)120-cos(wtVp2(t)v
)-cos(wtIp2(t)i;cos(wt)Vp2(t)v
cc
bb
aa
φ−+=+=
φ−==
φ==
oo
oo

• En este caso la potencia instantánea será la
suma de las potencias instantáneas de las
tres fases. Esto es,
φ=
φ++φ
+φ+φ=
++=
φ
φ
φ
cosIpVp3)t(p
)}-2402wtcos()-240-2wtcos(
)-2wtcos(cos3{IpVp)t(p
)t(i(t)v)t(i(t)v)t(i(t)v)t(p
3
oo
3
ccbbaa3

• Se deduce que la potencia trifásica
instantánea en un circuito balanceado es
constante y es igual a tres veces la potencia
promedio de una fase.
• Se deduce también que la potencia reactiva
trifásica instantánea en un circuito
balanceado es cero. Sin embargo, esto no
implica que la potencia reactiva sea cero
también en cada una de las fases.
• La potencia compleja o aparente se
determina por la siguiente expresión:
cba3 SSSS ++=φ

• La magnitud de la potencia que entrega cada
fase en un circuito trifásico balanceado es
la misma, por lo que la potencia compleja
puede ser calculada utilizando los fasores
de voltaje y corriente mediante las
siguientes expresiones, donde VL e IL son
los fasores de las cantidades de línea,
mientras que Vp e Ip son los de las
cantidades de fase.
*
LL333
*
pp333
IV3jQPS
IV3jQPS
=+=
=+=
φφφ
φφφ

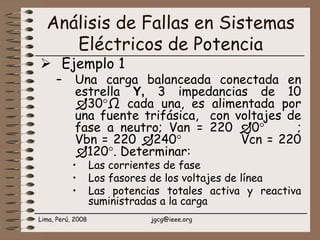

Ejemplo 1
– Una carga balanceada conectada en
estrella Y, 3 impedancias de 10
30°Ω cada una, es alimentada por
una fuente trifásica, con voltajes de
fase a neutro; Van = 220 0° ;
Vbn = 220 240° Vcn = 220
120°. Determinar:
• Las corrientes de fase
• Los fasores de los voltajes de línea
• Las potencias totales activa y reactiva
suministradas a la carga

Solución
– Conexión de la
carga ⇒
°∠=
°∠
∠
=
°∠=
°∠
∠
=
°∠=
°∠
=
15022
3010
120220
Icn
21022
3010
240220
Ibn
30-22
3010
220
Ian
como;obtienensefasedecorrientesLas
°∠=°°∠=
°∠=°°∠=
°∠=°∠−°∠=
=
210-3220)240-(303220Vca
90-3220)120-(303220Vbc
3032202402200220
Vbn-VanVab
como;obtienenselíneadevoltajesLos

VA3048403022*220anIVanS
como;determinaseafaselaencomplejapotenciaLa
*
a °∠=°∠==
var7260Q;watts12574.69P
:sonreactivayactivapotenciaslasentoncesLuego
j3630.006287.35
VA304840*33SS
tanto;lopor,monofásica
potencialaveces3aigualestotalcomplejapotenciaLa
atot
==
+=
°∠==

Ejemplo 2
– La misma fuente de voltaje del
ejemplo 1 alimenta ahora una carga
balanceada conectada en delta , la
impedancia de cada rama de la delta es
de 10 30°Ω.
– Determinar:
• Las corrientes de fase
• Los fasores de los voltajes de línea
• Las potencias totales activa y reactiva
suministradas a la carga

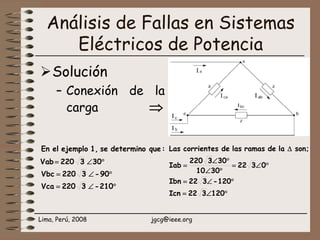

Solución
– Conexión de la
carga ⇒
°∠=
°∠=
°∠=
°∠
°∠
=
Δ
120322Icn
120-322Ibn
0322
3010
303220
Iab
son;laderamaslasdecorrientesLas
°∠=
°∠=
°∠=
210-3220Vca
90-3220Vbc
303220Vab
:quedeterminose1,ejemploelEn

– El sentido de referencia de las
corrientes de líneas es el mostrado en la
figura anterior. Luego entonces:
( )
°∠==
°∠==
°∠=°∠°∠==
210-66Ibc-IcaIc
90-66Iab-IbcIb
3066120-1-01322Ica-IabIa
vars21780.0Qywatts37724.04P
j21780.037724.043043560S
es,trifásicatotalpotencialapues,Así
3014520S
0322303220IVS
b""ya""entreimpedancialaencomplejapotenciaLa
tottot
tot
ab
*
ababab
==
+=°∠=
°∠=
°∠°∠== ))((

– Se infiere que cuando se trata con
problemas de circuitos trifásicos
balanceados, basta con calcular los
resultados para una sola fase y
posteriormente predecir el resultado
de las otras dos, haciendo uso de la
simetría trifásica. El circuito que se
utiliza en este tipo de análisis, se
conoce usualmente como circuito
equivalente por fase.

El Sistema Por Unidad.
– Definición.
• La unidad más comúnmente empleada para
definir el voltaje de operación en los SEP’s
es el “kilovolt” (kV). Mientras que los
“kilovolts-ampere” (kVA) y megavolts-
ampere (MVA) son las unidades usadas
para el flujo de potencia (aparente).
• Las unidades anteriores junto con los
“kilowatts”, “kilovars”, amperes, ohms,
etc., suelen expresarse en “por unidad” o
“porciento” de una referencia o valor base.

• El valor en “por unidad” de cualquier
cantidad (C) es la razón de esa cantidad a
su valor base. El valor resultante es una
cantidad “adimensional”. Mientras que el
valor en “porciento” (%) de dicha cantidad
es el valor en por unidad de la misma
multiplicado por 100.
C (pu) = valor real de C / valor base de C (B.1)
C (%) = C (p.u.) * 100

• Donde el valor real de C esta expresado en
sus propias unidades (volts, amperes,
ohms, watts, etc.). Mientras que el valor
base de C es un valor arbitrario o
“conveniente” que se selecciona como
referencia para la cantidad en cuestión.
• En el análisis de SEP’s las cantidades más
comúnmente utilizadas son las siguientes:
Corriente (A) I
Voltaje (Volts) V
Potencia (Voltamperes) S = P+jQ = VI
Impedancia (Ω) Z = R+jX = V/I

Ángulo de fase (rad, grados) ,
Tiempo (segundos) t
• Se infiere fácilmente que de las seis
cantidades anteriores 2 son
independientes y las otras 4 son función
de únicamente 2 de ellas.
• Así pues, si seleccionan de manera
arbitraría como cantidades base dos de
entre I, V, P, y Z, las otras cantidades
base son automáticamente determinadas.

Ventajas del Sistema p.u.
– Historícamente la razón de expresar los
valores de las variables y parámetros
del SEP fue simplificar los cálculos
numéricos que se realizaban en forma
manual. El uso de la computadora
“eliminó” esta ventaja. Sin embargo,
permanecen las siguientes:
• En p.u., la impedancia equivalente de un
transformador es la misma referida al
primario o al secundario de éste.

• En p.u., la impedancia equivalente de un
transformador en un sistema trifásico es la
misma sin importar el tipo de conexión entre
sus devanados (estrella-delta, delta-
estrella, estrella-estrella o delta-delta).
• El sistema p.u., es independiente de los
diferentes niveles de voltaje del SEP y
desfasamientos introducidos por los
transformadores si los voltajes base en sus
devanados son proporcionales al número de
vueltas de éstos.

• Los fabricantes usualmente especifican las
impedancias de sus equipos en “por unidad” o
en “porciento” del valor base de sus datos
de placa (kVA y kV nominales).
• El producto de dos cantidades expresadas
en p.u., es siempre otra cantidad en p.u.
• En el caso de cantidades expresadas en % el
producto resultante debe ser divido entre
100 para obtener su valor en %. Por esta
razón se prefiere usar los valores en p.u., en
lugar de %.

Cantidades Base
– En el análisis de SEP’s el voltaje (volts)
de operación de cualquier componente
del SEP es generalmente conocida, por
lo que su selección como cantidad base
es también una práctica común.
– Otra de las cantidades que usualmente
se selecciona como base es la potencia
aparente (voltameperes). En
prácticamente cualquier equipo esta
cantidad es usualmente conocida.

– En el análisis de SEP’s comúnmente se
selecciona el valor de 100 MVA como
potencia aparente (S) base.
– Sí se seleccionan como cantidades base
al Voltaje (VB Volts) y a la Potencia
Aparente (SB Voltsampers) tanto la
corriente como la impedancia base
quedan determinadas por las siguientes
dos expresiones:

;Amp
V
S
I
BaseCorriente
B
B
B =
– Así pues, teniendo definidas todas las
cantidades base cualquiera de las
cantidades puede ser entonces
convertidas a p.u. de acuerdo con la
relación (B.1)
Ω
S
V
I
V
Z
BaseImpedancia
B
2
B
B
B
B ==

Ejemplo 3
– Una fuente trifásica balanceada con
secuencia de fases “abc”, alimenta una
carga balanceada conectada en Y, de
240 kVA con fp=0.6 (+)
– Sí VLL = 2400 Volts y S3 = 300 kVA
son las cantidades base, expresar en
p.u. el voltaje, impedancia por fase de
cada carga y la corriente de fase.

Solución,
– La figura representa al circuito en
cuestión. Así pues, la potencia base por
fase es S1 b = 300/3 = 100 kVA.

A53.1357.72I
A53.13-57.72
01386
53.13-80000
V
S
I
como;determinasefaseporcorrienteLa
VAk53.13-8053.13-
3
240
S
:esfaseporcargaladepotenciaLa
V013860
3
2400
VV
:esneutroalíneadebaseVoltajeEl
fa
LNa
a1*
fa
a1
LNaBLN
°∠=∴
°∠=
°∠
°∠
==
°∠=°∠=
°∠≈°∠==
φ
φ

p.u.1.25
19.21
24
Z;p.u.0.8
72.15
57.72
I
p.u.0.8
100
80
S;p.u.1.0
1386
1386
V
:son
p.u.enmagnitudeslas,ZyI,S,Vdevalores
A53.13-72.15
01386
53.13-100000
V
S
I
Ω53.1319.21
53.13-100000
01386
S
V
Z
comodeterminansecorrientey
impedancialaparabasecantidadeslasentonces,Luego
Ω53.1324
53.13-80000
01386
S
V
Z
como;determinasecargaladefaseporimpedanciaLa
ff
1fLN
BfBfB1BLN
BLN
1B
Bf
2
B1
2
BLN
Bf
2
a1
2
LNa
fa
====
====
°∠≈
°∠
°∠
==
°∠=
°∠
°∠
==
°∠≈
°∠
°∠
==
φ
φ
φ
φ

Relaciones Generales en Circuitos
Trifásicos
– Las siguientes relaciones entre voltaje,
corriente y potencia son aplicables a
cualquier circuito trifásico, sin importar
si su configuración es Y o Δ.
(A)
V3
S
I;(V)30V3V
(VA)IV3S
LL
3
LLNLL
LLL3
φ
φ
=°+∠=
=

Ω
S
30-V
S3
V330-V
I
V
Z
3
2
LL
3
LLLL
L
LN
Y
φ
φ
°∠
=
°∠
==
– En el caso de la conexión en Y se tiene,

– En el caso de la conexión en Δ se tiene,
A
V3
30S
Z
V
I
Ω
S
30-V3
S
V3*30-V3
Z
I
30-3
I
V
Z;
3
30I
I
LL
3
D
LL
D
3
2
LL
3
LLLL
D
LD
LL
D
L
D
°∠
==
°∠
=
°∠
=
°∠
==
°∠
=
φ
φφ

Relaciones en por unidad
– En la práctica es más común el usar kVA
o MVA y kV en lugar de S3 y VLLB para
referirse a la potencia y voltaje base.
Así pues,
)(ΩMVA
kV
)(Ω
kVA
1000*kV
ZBaseImpedancia
(A)
kV3
kVA
IBaseCorriente
(kVA)IkV3kVABasePotencia
b
2
b
b
2
b
B
b
b
b
bbb
⎟
⎠
⎞
⎜
⎝
⎛
==⇒
=⇒
=⇒

Impedancias de transformadores en
por unidad (p.u.)
– Una de las ventajas del sistema p.u. es
su independencia de los niveles de
voltaje del SEP y el desfase debido a los
transformadores si los voltajes base en
sus devanados son proporcionales al
número de vueltas de éstos.
– La impedancia de un transformador es
reflejada a través del transformador
por el cuadrado de la razón del número
de vueltas de sus devanados.

– Sí los voltajes son proporcionales al
número de vueltas de sus devanados, la
impedancia se refleja también al
cuadrado de la razón de los voltajes de
sus devanados. En el caso de una de las
fases del transformador se tiene:

– Se deduce que la impedancia ZY en el
devanado de NY vueltas se refleja como
ZX en el devanado de NX vueltas. Esto
es:
xladoelenbasevoltajeeleskV,
MVA
kV
Z
xladoelenbasevoltajeeleskV,
MVA
kV
Z
es,dortransformadelladocadaenbaseimpedanciaLa
Z
V
V
Z
N
N
Z
Y
b
2
Y
Yb
X
b
2
X
Xb
Y
2
Y
X
Y
2
Y
X
X
=
=
⎟
⎟
⎠
⎞
⎜
⎜
⎝
⎛
=⎟
⎟
⎠
⎞
⎜
⎜
⎝
⎛
=

– La razón de las impedancias ZXb y ZYb
indica que las vueltas en cada devanado
son proporcionales a sus voltajes;
dortransformadel
ladosambosenmismalaesp.u.enimpedancialaesEsto
puZ
Z
ΩZ
Z
ΩZ
N
N
N
N
Z
ΩZ
puZ
son,unidadporensimpedanciaLas
V
V
kV
kV
Z
Z
Y
Yb
Y
Yb
Y
2
X
Y
2
Y
X
Xb
X
X
2
Y
X
2
Y
2
X
Yb
Xb
==⎟
⎟
⎠
⎞
⎜
⎜
⎝
⎛
⎟
⎟
⎠
⎞
⎜
⎜
⎝
⎛
==
⎟
⎟
⎠
⎞
⎜
⎜
⎝
⎛
==

Ejemplo 4
– Un transformador monofásico
tiene como valores nominales
110/440 Volts, 2.5 kVA y una
reactancia de dispersión de 0.06
Ω. Expresar la reactancia de
dispersión en p.u.
Solución
– La impedancia base en el lado de baja se
determina como:

pu0.0124
77.5
0.96
puXentonces,Luego
Ω77.5
2.5
1000*0.44
kVA
1000*kV
Z
Ω0.96
110
440
0.06X
es,altadeladoelenmedidareactanciaLa
pu0.0124
4.84
0.06
puXentonces,Luego
Ω4.84
2.5
1000*0.11
kVA
1000*kV
Z
l
2
b
2
balta
b
2
lalta
l
2
b
2
bbaja
b
==
===
=⎟
⎠
⎞
⎜
⎝
⎛
=
==
===

Impedancias de generadores en por
unidad (p.u.)
– Las impedancias de los generadores son
proporcionadas usualmente por el
fabricante en p.u. teniendo como
cantidades base los valores de potencia
y voltaje nominales.
– Las impedancias de los generadores son
predominantemente inductivas y su
parte resistiva puede ser ignorada en
estudios de fallas.

– Los datos de los generadores
consideran diferentes valores de
reactancias adecuados para el estudio
del comportamiento del generador en
distintas condiciones de operación.
– Los diferentes tipos de reactancias que
usualmente se proporcionan son las de
los ejes directo “d” y en cuadratura ”q”,
síncrona (Xd, Xq), transitoria (X’d, X’q)
y subtransitoria (X’’d, X’’q).

– Las reactancias del eje directo son las
que comúnmente se emplean en estudios
de fallas, porque la trayectoria del flujo
en el eje directo es la predominante
durante condiciones de falla, ya que las
corrientes de falla presentan un retraso
de fase considerable.
– El valor de la reactancia del generador
cambia en el tiempo después de ocurrir
una falla, ya que los enlaces de flujo no
pueden variar instantáneamente.

– La reactancia subtransitoria X’’d es la
del valor más pequeño y representa a la
reactancia del generador al momento de
ocurrir la falla. Este valor dura pocos
ciclos hasta que el efecto de los
devanados de amortiguamiento sobre los
variaciones del flujo disminuye. El rango
de tiempo valido para esta reactancia es
aproximadamente 6 ciclos después de
ocurrir la falla.

– La reactancia transitoria X’d es mayor
que X’’d y se estima que su valor es
valido en el rango de los 6 hasta los 30 o
60 ciclos después de ocurrir la falla.
– La reactancia síncrona Xd es la que
presenta el valor mayor de las tres y
representa la reactancia que exhibe el
generador en condiciones de operación
de estado estable. El valor de Xd es
usualmente mayor que 1.0 en p.u.

Impedancias de líneas de transmisión
en por unidad (p.u.)
– La impedancia de las líneas de
transmisión de resistencia, reactancia
inductiva y reactancia capacitiva. Sin
embargo la reactancia capacitiva
usualmente se ignora en estudios de
fallas, por tener una influencia mínima
en las corrientes que resultan al ocurrir
una falla en el SEP.

– Para expresar el valor de impedancia de
las líneas de transmisión (Ω) en valores
p.u. usualmente se selecciona como
voltaje base el voltaje nominal de
operación de la línea, y se calcula de la
manera siguiente:
2
b
Ωb
2
b
Ωb
b
Ω
pu
kV*1000
ZkVA
kV
ZMVA
Z
Z
Z ===

Cambio de base de cantidades en p.u.
– Usualmente las cantidades en p.u. de los
equipos tienen como cantidades base sus
valores nominales (kVA o MVA y kV)
– En la mayoría de los casos estas
cantidades base son diferentes a las
seleccionadas como base para el SEP.
– Cualquier tipo de estudio en SEPs
requiere que todas las impedancias del
SEP se expresen en la misma base.

– Para el caso de una impedancia de Z Ω
expresada en p.u. en dos bases
diferentes se tienen dos valores Zpu1 y
Zpu2 calculados como:
(Z.1)Z
kVMVA
kVMVA
Z
:queinfieresesexpresioneestasderazónlaDe
kV
ZMVA
Zy
kV
ZMVA
Z
pu12
b2b1
2
b1b2
pu2
2
b2
Ωb2
pu22
b1
Ωb1
pu1
⎟⎟
⎠
⎞
⎜⎜
⎝
⎛
=
==

Ejemplo 5
– Expresar en p.u. las impedancias de las
componentes del SEP mostrado en la
figura siguiente, sobre la base de 161 kV
y 20 MVA.

Solución
– Aplicando las expresiones,
obtiene;seZ
kVMVA
kVMVA
Z pu12
b2b1
2
b1b2
pu2 ⎟⎟
⎠
⎞
⎜⎜
⎝
⎛
=
( )
0.13330.1
15
20
Xt2;0.00.1
25
20
Xt1
0.00200.15
161*10
13.2*20
Xm
0.00150.15
161*15
13.8*20
Xg
j0.07720.0386j10050
161
20
Xli
2
2
2
2
2
=⎟
⎠
⎞
⎜
⎝
⎛
==⎟
⎠
⎞
⎜
⎝
⎛
=
=⎟⎟
⎠
⎞
⎜⎜
⎝
⎛
=
=⎟⎟
⎠
⎞
⎜⎜
⎝
⎛
=
+=+⎟
⎠
⎞
⎜
⎝
⎛
=
2
b
Ωb
pu
kV
ZMVA
Z =

Transformadores (conexiones y
desfasamientos).
– Importancia de la Polaridad.
• La importancia del concepto de polaridad en
transformadores es básica para la correcta
conexión en paralelo de transformadores
monofásicos o trifásicos con sistemas
eléctricos ya existentes.
• Permite conocer la dirección tanto de la
corriente como de la caída de tensión en los
devanados del transformador en cualquier
instante de tiempo.

– Polaridad del Transformador.
• Se refiere a la dirección relativa de los
voltajes inducidos entre las terminales del
lado de alta y las de baja tesión.
– Marca de polaridad en Transformadores
• La marca de polaridad en transformadores
es definida por estandares mundialmente
aceptados, usualmente ésta se indica por un
punto • , un cuadrado o las letras H y X.
• Existen dos tipos de polaridades definidas
“aditiva” y “sustractiva”.

Polaridad en transformadores, (a)sustractiva, (b) aditiva.
Las reglas fundamentales para definir
las marcas de polaridad de un
transformador ilustradas en la figura
anterior son las siguentes:

– La corriente que entra por el punto de
marca en un devanado sale por el punto
de marca del otro. Estas corrientes se
encuentran prácticamente en fase.
– Mientras que, la caída de tensión de
entre el punto de marca y el de no
marca en un devanado y la cáida de el
punto de marca y el de no marca del
otro, se encuentran prácticamente en
fase.

Desfasamientos en transformadores
trifásicos conectados en Y-Δ y en Δ-Y
– El estandar ANSI/IEEE establece que
para marcar transformadores trifásicos
se use H1, H2 y H3 para las terminales
del lado de alta tensión y X1, X2 y X3
para el lado de baja.
– En transformadores conectados en Y-Δ o
en Δ-Y el voltaje en el lado de alta
tensión en 30° al voltaje del lado de baja
tensión.

Diagramas de conexiones y fasoriales de transformadores
conectados en Y-Δ y Δ-Y según el estandar ANSI/IEEE

– En el caso de la figura (a) se tiene que:
• La caída de tensión entre la marca y la no
marca de “a” a “n” esta en fase con la caída de
tensión entre la “fase A” y la “fase B”.
marca de “b” a “n” esta en fase con la caída
de tensión entre la “fase C” y la “fase C”.
marca de “c” a “n” esta en fase con la caída de
tensión entre la “fase C” y la “fase A”.

– En el caso de la figura (b) se tiene que:
marca de “a” a “n” esta en fase con la caída de
tensión entre la “fase A” y la “fase C”.
marca de “b” a “n” esta en fase con la caída
de tensión entre la “fase B” y la “fase A”.
marca de “c” a “n” esta en fase con la caída de
tensión entre la “fase C” y la “fase B”.

Componentes Simétricas
– La evaluación del comportamiento de
sistemas trifásicos balanceados, es
posible realizarlo utilizando la
representación “por fase”. Esto es, se
resuelve el problema de la misma manera
que si fuese un sistema monofásico, y las
cantidades de las otras dos fases
difieren de los fasores obtenidos en la
representación por fase en ±120°

– En el caso de sistemas desbalanceados,
no es posible evaluar su comportamiento
con la representación por fase de la
manera tan directa que se hace con los
sistemas balanceados, lo cual provoca que
el análisis de estos sistemas se complique.
– El método de componentes simétricas
propuesto por Fortescue [3] permite
extender el análisis por fase a sistemas
que contienen cargas desbalanceadas.

– El método establece la manera en que un
sistema de “n” fasores desbalanceados
puede ser analizado por “n-1” sistemas de
“n” fasores balanceados de diferente
secuencia y uno de secuencia cero.
– El método de componentes simétricas,
desde el punto de vista matemático es
una transformación lineal ya que permite
desacoplar un sistema balanceado de
orden “n” en “n” sistemas independientes.

Componentes Simétricas en Sistemas
Trifásicos.
– Este método permite analizar un sistema
de fasores trifásico desbalanceados
mediante tres sistemas de tres fasores
balanceados denominados de secuencia
positiva, negativa y cero.
– La particularidades de cada uno de los
sistemas resultantes son las siguientes:

– Componentes de Secuencia Positiva.
• Consiste en tres fasores de igual magnitud
desfasados 120° con la misma secuencia de
fase que los fasores originales.
– Componentes de Secuencia Negativa.
• Consiste en tres fasores de igual magnitud
desfasados 120° con una secuencia de fase
opuesta a la de los fasores originales.
– Componentes de Secuencia Cero.
• Consiste en tres fasores de igual magnitud y
desfasamiento cero entre ellos.

– La representación gráfica de la aplicación
del método de componentes simétricas,
sobre un sistema de fasores trifásico
desbalanceado con secuencia de fase
“abc” se muestra en las siguientes
figuras. La figura (a) corresponde a las
cantidades de secuencia positiva, la (b) a
las cantidades de secuencia negativa y la
(c) a las cantidades de secuencia cero.

– La relación matemática entre el
conjunto las cantidades de secuencia de
fases y los fasores originales esta
definida por el producto de la inversa
de la matriz de componentes simétricas
y las fasores originales como se muestra
a continuación:
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
=
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
⇒= −
c
b
a
2
2
2
1
0
abc012
V
V
V
aa1
aa1
111
3
1
V
V
V
VAV 1

– Gráficamente, la evolución progresiva
de pasar de cantidades de fase a
cantidades de secuencia se presentas en
las figuras (a), (b), (c) y (d).

– La relación matemática entre el
conjunto de fasores originales las
cantidades de secuencia de fase esta
definida por el producto de la llamada
matriz de componentes simétricas y las
cantidades de fase como se muestra a
continuación:
°∠=°∠=
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
=
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
⇒=
2401ay1201a
SimétricassComponentedeMatrizlaesA:Donde
V
V
V
aa1
aa1
111
V
V
V
VAV
2
2
1
0
2
2
c
b
a
012abc

Ejemplo 6
– Los voltajes de un sistema trifásico
desbalanceado en p.u. son Va = 0.9 0°,
Vb = 1.25 280° y Vc = 0.6 110°, la
secuencia de fases de este sistema es
“abc”. Obtener las cantidades de
secuencia.
– Solución;
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
°∠
°∠
°∠
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
=
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
1100.60
2801.25
00.90
aa1
aa1
111
3
1
V
V
V
2
2
2
1
0

Ejemplo 7
– Durante una falla en un sistema
trifásico, con secuencia de fases abc,
se registró el siguiente amperaje en
cada fase IA = 150 45°, IB =
250 150° e IC = 100 300°.
Determinar las cantidades de secuencia
positiva, negativa y cero
correspondientes.

– Solución;

Potencia (S) en el Dominio de las
Componentes Simétricas.
– La potencia S en un circuito trifásico
esta definida como la suma de los
productos del fasor de voltaje por el
conjugado de la corriente de cada fase,
esto es;
( ) ( ) *
012
*tt
012
*
012
t
012
*
abc
t
abc
*
cc
*
bb
*
aa
IAAVIAVAS
tieneseC.S.lasdedominioelEn
IVIVIVIVS
==
=++=

S.C.decióntransformalaanteinvariantees(S)
potencialaes,EstoCorriente.yVoltajedefasoreslosde
secuenciadecantidadeslasdepartiracalculadaserpuede
trifásica(S)complejapotencialaquemuestra,anteriorLo
)IVIVI3(VS
que,entoncestieneSe
100
010
001
UDonde
3UAAproductoelquePuesto
221100
*t
++=
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
=
=

Redes de Secuencia.
– Las redes de secuencia son la
representación de una de las tres
fases (fase a tierra o neutro) de un
sistema trifásico balanceado y
muestran como fluirían las corrientes
de secuencia en el SEP en caso de
existir. Estas redes se construyen a
partir del “punto de falla”, por la
interconexión de las impedancias de
secuencia de las componentes del SEP.

– En el análisis de SEP’s se asume que en
condiciones normales de operación
éste es perfectamente balanceado
(simétrico) y el desbalance (asimetría)
ocurre únicamente en el punto de falla.
– En la realidad ésta consideración no se
cumple en forma estricta. Sin
embargo, el error de mantener esta
consideración es despreciable en la
mayoría de las veces.

– En análisis de SEP’s el “punto de falla”
se considera como el punto del SEP,
donde ocurre el desbalance (ocurre
algún corto circuito, apertura de
alguna fase o un desbalance en la
carga).
– Los voltajes representados en las
redes de secuencia son de línea a
neutro.

– De las redes de secuencia, la única red
activa (con fuentes de voltaje) es la
red de secuencia positiva.
– El voltaje de la fase “a” se toma como
referencia, y los voltajes de las fases
restantes se expresan con referencia
a la fase “a”.

Modelado del SEP para Estudios de
Fallas
– Los estudios típicos de fallas en los
SEP’s consideran únicamente un
instante de tiempo después de ocurrir
la falla o el desbalance en el SEP.
– El modelo matemático del SEP para
estudios de fallas es descrito
adecuadamente por conjuntos de
ecuaciones puramente algebráicas.

– El modelo matemático del SEP
describe la interacción de las redes de
secuencia positiva, negativa y cero
interconectadas en el “punto de falla”.
Impedancias de Secuencia de las
componentes del SEP.
– Una característica de las impedancias
de secuencia positiva y negativa de
elementos estáticos, lineales y
simétricos son idénticas.

– La impedancia de este tipo de
elementos es independiente de la
secuencia de fases siempre que los
voltajes que se les apliquen sean
balanceados.
– Las impedancias de secuencia positiva,
negativa y cero de las componentes del
SEP se obtienen aplicando la
transformación de componentes
simétricas a su modelo matemático en
el marco de referencia de fase.

abcabcabc
c
b
a
cc'
bb'
aa'
IZV
I
I
I
ZMM
MZM
MMZ
V
V
V
fasedereferenciademarcoel
encorrientes-voltajesRelación
=
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
=
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
Líneas de Transmisión
– Las impedancias de secuencia de una LT
trifásica simétrica balanceada pueden
derivarse teniendo como referencia la
siguiente figura:

– Expresando los voltajes y corrientes de
fase por sus valores de secuencia
respectivamente, se tiene que;
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡ +
=
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
⇒
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
−
−
+
=
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
=
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
=
===
M-Z
M-Z
2MZ
Z
Z
Z
I
I
I
MZ00
0MZ0
002MZ
V
V
V
I
I
I
aa1
aa1
111
ZMM
MZM
MMZ
aa1
aa1
111
3
1
V
V
V
que;tieneseentoncesluego,IAZAV
IAZVA;IAI;VAV
2
1
0
2
1
0
2
1
0
2
1
0
2
2
2
2
2
1
0
012abc
1-
012
012abc012012abc012abc

– Los circuitos equivalentes de las
impedancias de secuencia de una línea
trifásica balanceada simétrica son:

Cargas (configuraciones
estrella y delta)
– Para la obtención de sus
impedancias de secuencia
se sigue un proceso
similar al empleado con la
línea trifásica.

– En el caso de una configuración en
estrella aterrizada, en condiciones
balanceadas la corriente IN es cero. Sin
embargo, al ocurrir un desbalance en el
sistema habrá un flujo de corriente a
través de la impedancia conectada a
tierra, por lo que en este caso resulta
más representativo para propósitos de
análisis el voltaje de fase a tierra Vg
que el voltaje de fase a neutro VN como
se muestra en la siguiente figura.

( )
( )
( )
( )
( )
( )
( )
abcYNabc
c
b
a
NyNN
NNyN
NNNy
cg
bg
ag
cNybNaNcg
cNbNyaNbg
cgbg
cNbNaNy
cbaNaYNNaYag
IZV
I
I
I
ZZZZ
ZZZZ
ZZZZ
V
V
V
tiene,sematricialformaEn
IZZIZIZV
IZIZZIZV
VyVsimilarformaEn
IZIZIZZ
IIIZIZIZIZV
que;tienesecasoesteEn
=
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
+
+
+
=
⎥
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎢
⎣
⎡
+++=
+++=
+++=
+++=+=

( )
( )
( )
( )
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡ +
=
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
+
+
+
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
=
⎥
⎥
⎥
⎦
⎤
⎢
⎢
⎢
⎣
⎡
=⇒=⇒= −
2
1
0
Y
Y
Ny
2
1
0
2
1
0
2
2
NyNN
NNyN
NNNy
2
2
2
1
0
012YN
1
012012YN012abcYNabc
I
I
I
Z00
0Z0
00Z3Z
V
V
V
entoncesLuego
I
I
I
aa1
aa1
111
ZZZZ
ZZZZ
ZZZZ
aa1
aa1
111
3
1
V
V
V
tiene,sematricialformaEn
AIZAVAIZVAIZV
entonces,Luego

– Circuitos equivalentes
de las impedancias de
secuencia de una
carga trifásica
balanceada en Y
aterrizada.
– La impedancia del
neutro no aparece en
las redes de
secuencia positiva o
negativa.

– Las corrientes de secuencia positiva o
negativa no fluyen en impedancias de
aterrizamiento (al neutro).
– La impedancia de aterrizamiento
multiplicada por 3 aparece en la red de
secuencia cero.
– La caída de tensión (3ZNI0) de la
impedancia de aterrizamiento es la
caída de tensión INZN, luego entonces
IN =3I0

– Sí el neutro de la
carga conectada en
estrella no esta
aterrizado, ZN es
infinito, por lo que el
término 3ZN de la red
de secuencia cero se
convierte en un
circuito abierto y no
existe corriente de
secuencia cero.

– El neutro de la conexión Y equivalente
de una carga trifásica balaceada
conectada en , no esta conectado a
tierra. Por lo tanto las redes de
secuencia de una carga conectada en
son similares a las de una estrella no
aterrizada.

Transformadores de Potencia.
– En los SEP’s, es común satisfacer las
necesidades de transformación con
transformadores trifásicos o mediante
la interconexión adecuada de tres
transformadores monofásicos.
– La última opción resulta mejor desde el
punto de vista de confiabilidad ya que
resulta más fácil instalar un
transformador monofásico de respaldo
que uno trifásico.

– Existen cuatro configuraciones básicas
en que los devanados de los
transformadores trifásicos suelen
conectarse:
Y-Δ ; Δ-Y ; Δ-Δ ;Y-Y
– Los devanados conectados en Y pueden
o no estar conectados a tierra.
– Las impedancias de secuencia positiva y
negativa de un transformador pueden
ser consideradas iguales a la reactancia
de dispersión.

– Los transformadores son componentes
estáticos, por lo que sus impedancias de
secuencia positiva y negativa no cambian
dependiendo de la secuencia de fases,
siempre que los voltajes aplicados sean
balaceados.
– La impedancia de secuencia cero varia
desde ser un circuito abierto, hasta un
corto circuito dependiendo de la
conexión de sus devanados y el método
de aterrizamiento usado.

Conexiones Típicas de los Devanados de
Transformadores Trifásicos.

– La conexión Y-Δ es comúnmente usada
en transformadores “reductores”. El
lado de alta tensión se conecta en Y,
permitiendo aterrizar el lado de alta, y
el de baja es conectado en Δ.
– La conexión Δ-Y es comúnmente usada
en transformadores “elevadores”.
– La conexión Δ-Δ permite sacar de
servicio a uno de los bancos para
mantenimiento, mientras que los otros
dos continúan operando en abierta, con
capacidad reducida.

– La conexión Y-Δ es raramente utilizada,
debido al contenido de armónicas
asociado con la corriente de excitación
de los transformadores.
– La siguiente figura muestra redes de
secuencia positiva, negativa y cero para
las diferentes combinaciones de las
conexiones en los devanados de
transformadores trifasicos, de dos
devanados.

Transformadores de tres devanados
(terciario)
– Se usan con mucha frecuencia en los
SEP’s por sus inherentes ventajas
económicas.

– Las redes de secuencia positiva,
negativa y cero de las configuraciones
típicas de transformadores con tres
devanados se muestran en la siguiente
figura.

Generadores Síncronos.
– Las impedancias de secuencia positiva,
negativa y cero de los generadores
síncronos, por lo general no son iguales y
normalmente, los fabricantes de éstos,
las obtienen en base a pruebas.
• La impedancia de secuencia negativa se mide
con la máquina girando a velocidad nominal,
el circuito de campo cortocircuitado y
aplicando voltajes balanceados de secuencia
negativa.

• La impedancia de secuencia cero se mide con
la máquina girando a velocidad nominal, el
circuito de campo cortocircuitado, las tres
fases conectadas en serie y haciendo circular
una corriente aplicando un voltaje monofásico.
– Redes de secuencia de un generador.

Motores Síncronos.
– Las redes de secuencia
positiva, negativa y
cero de los motores
síncronos, son las
mismas que las de los
generadores, solo que
en los motores las
corrientes entran a las
redes en vez de salir de
ellas, como se indica en
las siguientes figuras.

Motores de Inducción.
– Las redes de secuencia
positiva, negativa y
cero de los motores de
inducción, son iguales a
las de los síncronos,
solo que se elimina la
fuente de tensión en la
red de secuencia
positiva, como se indica
en las siguientes
figuras.

– Los motores de inducción no tienen una
fuente de CD que mantenga excitado su
circuito del rotor al ocurrir una falla
cercana al motor la excitación que
obtiene de la línea se abate, por lo que
la fuente que aparece en la red de
secuencia positiva del motor síncrono,
en el caso del motor de inducción se
convierte en un corto circuito. Esto es,
Em1 = 0.

Análisis de Fallas.
– Los propósitos con que se realiza un
estudio de fallas en un SEP’s son
diversos.
– En ocasiones, la especificación de equipo
de interrupción es el objetivo principal.
– La definición de estrategias operativas
dentro de ciertos niveles de corto
circuito, así como el ajuste de equipo de
protección requieren del análisis de
fallas.

– La ocurrencia de fallas o corto circuitos
en SEP’s es un fenómeno de naturaleza
aleatoria.
– Una falla es en realidad una conexión no
planeada que modifica drásticamente la
condición de operación de un SEP.
– El impacto de la falla en la operación del
SEP en el tiempo, siendo en los primeros
ciclos después de su ocurrencia donde
se presentan los valores mayores de
corrientes.

– El estudio completo de fallas en SEP’s
requiere de estudios dinámicos
(estabilidad transitoria) con el
propósito de conocer el impacto de
éstas, sobre el comportamiento de
diversas variables del SEP conforme
transcurre el tiempo.
– En forma genérica, las fallas en un SEP
suelen ser clasificadas como fallas
simétricas y asimétricas, o fallas en
derivación y fallas serie.

– Conceptualmente, la ocurrencia de una
falla en el SEP’s puede representarse
como la conexión de una impedancia (Zf)
a través de la cual circulará una
corriente (If) como se muestra en la
siguiente figura

– En los estudios de fallas es común hacer
ciertas consideraciones que permiten
simplificar el modelado del SEP, sin que
los resultados sean drásticamente
influenciado de manera negativa.
• La corriente de magnetización y pérdidas en
el nucleo de los transformadores se ignoran.
• La capacitancia en derivación de las líneas
se ignora.
• El SEP opera en forma balanceada y puede
ser evaluado usando técnicas de análisis de
circuitos en estado estable sinusoidal.

• El voltaje de pre-falla en todos los buses del
SEP es igual a 1.0 p.u.
– Desde el punto de vista del SEP, el
interés principal es conocer la inyección
de corriente en el punto de falla.
– Sí el valor de If es conocido, el
comportamiento del SEP puede analizarse
sin conectar la impedancia de falla Zf,
esto es, Vf = [Z] (Ipf + If) , [Z] es la
matriz de impedancia de bus, e Ipf las
corrientes de prefalla.

Cálculo de Corrientes de Falla.
– El principal problema en un estudio de
fallas consiste en determinar la corriente
de falla. Este problema puede ser
resuelto aplicando el principio de
superposición y el equivalente de
Thevenin del SEP visto desde el (los)
punto(s) en que se presenta(n) la(s)
falla(s). Mátematicamente, esto puede
expresrse como VBF = VPBF + ZBF If

– Esta expresión representa al equivalente
de Thevenin del SEP visto desde el (los)
nodo(s) en que se presenta(n) la(s9
falla(s).
– En forma similar, la(s) falla(s) puede(n)
ser expresada(s) como: VBF = ZF IF ,
relacionando el voltaje en el(los) nodo(s)
de falla con la inyección de la(s)
corriente(s) de falla. Esta relación puede
representarse gráficamente como se
muestra en la siguiente figura.

– La corriente de falla se determina
conectado los nodos del SEP (p,q,r) con
los de la impedancia de falla (p’,q’,r’).

– En consecuencia los voltajes son iguales y
las corrientes If e IF son de igual
magnitud, pero con sentido contrario,
esto es If=-IF . Se tiene entonces que:
– VPBF es el voltaje de prefalla en el(los)
bus(es) que se presenta(n) la(s) falla(s) e
IF es la corriente de falla
( ) PBF
1-
FBFF
FFFBFPBF
VZZI
IZIZ-V
+=
=

– ZBF es la impedancia de Thevenín del SEP
vista desde el(los) bus(es) en que se
presenta(n) la(s) falla(s) y ZF es la
(matriz de) impedancia(s) de falla.
– Se infiere, que la corriente de falla
depende tanto del equivalente de
Thevenin del SEP visto desde el (los)
nodo(s) en que ocurre(n) la(s) fallas como
de la (matriz de) impedancia(s) de falla.

Cálculo de Corrientes de Falla en
Sistemas Trifásicos.
– El procedimiento para el cálculo de las
corrientes de falla en sistemas
trifásicos balanceados, es similar al
descrito anteriormente, solo que en el
caso el modelo del SEP estará definido
por la interconexión de sus redes de
secuencia según el tipo de falla que
habrá de ser analizada.

– El tipo de fallas que con mayor
frecuencia experimenta un SEP son las
asimétricas o desbalanceadas.
– Según la frecuencia con que ocurren en
un SEP, se tiene el orden siguiente;
• Falla sencilla línea (fase) a tierra,
representa aproximadamente el 70% de las
fallas que experimenta un SEP.
• Falla línea a línea (fase a fase).
• Fallas doble línea a tierra.
• Fallas trifásicas balanceadas

Fallas en Derivación.
– Línea a Tierra.
• Se asume que la falla ocurre en la fase “a”. En
el punto de falla se presenta la condición
siguiente,

• La transformación de
componentes simétricas
aplicada a las condiciones
en el punto de falla en el
marco de referencia “abc”
indica que las redes de
secuencia deberán
conectarse en serie, como
se muestra en la figura
siguiente.

– Falla Línea a Línea.
• Se asume que la falla ocurre entre las fases
“b” y “c”. En el punto de falla se presenta la
condición siguiente,

• La transformación
de componentes
simétricas aplicada
a las condiciones en
el punto de falla en
el marco de
referencia “abc”
indica que no existe
corriente de
secuencia cero y las
redes de secuencia
deberán conectarse
como se muestra en
la figura siguiente.

– Falla Doble Línea a Tierra.
• Se asume que la falla ocurre entre las fases
“b” y “c” y tierra. En el punto de falla se
presenta la condición siguiente,

componentes
simétricas aplicada a
las condiciones en el
punto de falla en el
marco de referencia
“abc” indica que las
redes de secuencia
positiva y negativa
entre ellas se conectan
en paralelo y en serie
con la red de secuencia
cero, como se muestra
en la figura siguiente.

– Falla Trifásica.
• En el punto de falla se presenta la condición
siguiente,

componentes
simétricas aplicada a
las condiciones en el
punto de falla en el
marco de referencia
“abc” indica que las
tres redes de
secuencia quedan
desacopladas, como se
muestra en la figura
siguiente.

Fallas Serie.
– Fase Abierta.
• Se asume que la falla ocurre en la fase “a”. En
el punto de falla se presenta la condición
siguiente,

• La transformación de componentes
simétricas aplicada a las condiciones en el
punto de falla en el marco de referencia
“abc” indica que las tres redes de secuencia
correspondientes a la fase abierta, deberán
ser conectadas en paralelo como se muestra
en la figura siguiente.

– Dos Fases Abiertas.
• Se asume que la falla ocurre en las fases “b” y
“c”. En el punto de falla se presenta la
condición siguiente,

• La transformación de componentes
simétricas aplicada a las condiciones en el
punto de falla en el marco de referencia
“abc” indica que las tres redes de secuencia
correspondientes a las dos fases abiertas,
deberán ser conectadas en serie como se
muestra en la figura siguiente.
aa0a2a1
a00a20a10a0
cb
I
3
1
III
0VVVV
0II
===
=++=
==

Referencias y Bibliografía
1. The IEEE Dictionary, Ed. CRC. 2000.
2. W. D. Stevenson, Elements of Power
System Analysis, 4th. Edition McGraw
Hill 1983.
3. Fortescue, C. L., “Method of
Symmetrical Coordinates Applied to
the Solution of Polyphase Networks”,
Trans AIEE 37, pp 1027-1140, 1918.

4. Duncan Glover J., Sarma S. M.,
Sistemas de Potencia; Análisis y
Diseño, 3ra ed., Editorial Thompson.
5. C.A. Gross, Análisis de Sistemas de
Potencia, 1ra Edición en Español, Ed.
Interamericana 1982.

PRESENTACION

Más contenido relacionado

La actualidad más candente (20)

Destacado (20)

Similar a PRESENTACION (20)

Más de debrando (19)

Último (20)

PRESENTACION
