Recipientes a presion

DEPARTAMENTO DE INGENIERÍA
LABORATORIO DE TECNOLOGÍA DE MATERIALES
LECTURAS DE INGENIERÍA 27
RECIPIENTES A PRESIÓN
RECOPILÓ:
CUAUTITLÁN IZCALLI, EDO. DE MÉXICO. 2018-1

FES-CUAUTITLÁN (UNAM) DEPARTAMENTO DE INGENIERÍA
Mtro. Felipe Díaz del Castillo R.
INTRODUCCIÓN
En la medida que la Ingeniería de Proyectos se ha incrementado en nuestro país se
requiere de un conocimiento más amplio de las diferentes especialidades que intervienen,
siendo una de las más importantes la de recipientes, los cuales representan un amplio
panorama, por la gran intervención que tienen en la totalidad de las Plantas Industriales.
En la actualidad toda empresa de proyecto, cualquiera que sea su capacidad no debe
estar exenta del diseño de recipientes.
Dada la importancia que representa para un país la industria tanto la petrolera,
alimenticia, química, cañera, cervecera, cafetera, etc., es aquí donde el diseño de recipientes
no sólo es una rama más de la ingeniería, sino una especialidad, en donde el diseñador y el
calculista pueden elaborar el diseño del equipo más funcional de acuerdo a las condiciones de
proceso y de los productos que se van a obtener.
En la especialidad de recipientes convergen varios conocimientos afines a distintas
ramas de la ingeniería como son: resistencia de materiales, corrosión, ingeniería mecánica,
ingeniería civil, ingeniería hidráulica, ingeniería química, etc; con esto, nos podemos dar
cuenta de la importancia que tiene la intervención de personal con conocimientos en diseño y
cálculo de recipientes para un proyecto determinado.

CAPÍTULO 1
TANQUES Y RECIPIENTES A PRESIÓN.
Un tanque atmosférico es un depósito diseñado para almacenar o procesar fluidos,
generalmente a presión atmosférica o presiones internas relativamente bajas. Irónicamente, la
baja presión en el contexto de tanques significa que son diseñados para operar desde una
presión un poco mayor a la atmosférica hasta 15 psig.
Un recipiente a presión es un recipiente cerrado, diseñado para soportar gases o líquidos a
una presión sustancialmente diferente de la presión ambiental, ya sea por presión interna o
presión externa, independientemente de su forma y dimensiones. Cuando el diseño interno de
un contenedor excede 15 psig, este será conocido como un recipiente a presión
a) b)
Figura 1.1. a) Tanque de almacenamiento b) Recipiente a presión.

1.1. TANQUES ATMOSFÉRICOS
Tanque de Almacenamiento que ha sido diseñado para operar a presiones desde la
atmosférica hasta presiones de 1,0 psig (de 760 mm Hg hasta 812 mm Hg) medidos en el tope
del Tanque. Los tanques atmosféricos no podrán ser usados para el almacenamiento de
líquidos a temperaturas iguales o mayores a su punto de ebullición.
Otra definición sobre los tanques atmosféricos es, que serán usados para líquidos que tienen
hasta una máxima presión de vapor de 0.914 kg/cm2
abs (13 psia) a nivel del mar. Por cada
300 metros de elevación la máxima presión de vapor deberá ser reducida en 0.035 kg/cm2
abs
(0.5 psia). Los principales tanques atmosféricos son de techo flotante y de techo fijo.
1.1.1 Tanques de techo fijo.
La forma del techo de un tanque puede ser usada para clasificar el tipo de tanque. Para saber
por qué, es necesario comprender el efecto de la presión interna en las placas de la estructuras
incluyendo tanques y recipientes a presión. Si una placa de acero es sujeta a una presión en un
lado, esta debe estar fabricada con un espesor lo bastante suficiente como para resistir una
visible deformación o pandeo. Por ejemplo; un techo cónico poco profundo en un tanque se
aproxima a una superficie plana y es construido con placa de 3/16‖ de espesor es incapaz de
soportar más que unas pocas pulgadas columnas de agua. El tamaño del tanque es el más
severo efecto de presión en la estructura, ya que conforme la presión se incrementa, la
fabricación y el costo fuerzan al constructor a usar formas más sustentables para que sean
capaces de soportarla. En el momento de la construcción, la forma cilíndrica es mas
económica y fácil de fabricar para presiones internas y lograr que el almacenamiento sea
seguro. Relativamente los techos y fondos planos de los tanques no ayudan mucho a la presión
interna. Si la presión interna incrementa, se debe tomar la decisión de construir usando domos
o esferas como techos. La esfera es la forma más económica para almacenar fluidos
presurizados en términos del espesor requerido, pero es más difícil de fabricar, generalmente
más que los tanques de techo en domo o sombrilla.

Tanques de techo cónico. Estos tanques tienen una envolvente cilíndrica con un eje vertical
de simetría. El fondo es usualmente plano, y la parte superior está hecha en forma de un cono
poco profundo. Estos son los tanques más ampliamente usados para almacenar grandes
cantidades de fluido ya que son más económicos de construir. Pueden ser fabricados en
pequeñas piezas y ser armados en campo. Este tipo de tanque tienen soportes y columnas de
soporte para el techo excepto en los tanques de diámetro muy pequeño.
Tanques techo de sombrilla. Estos tanques son similares a los de techo cónico, pero el techo
parece una sombrilla. Estos tanques pueden ser de estructura auto-soportada, lo que significa
que no cuenta con estructuras de soporte que deben ser puestas desde el fondo del tanque.
Tanques techo de domo. Son similares a los tanques con techo en forma de sombrilla,
excepto que su domo es más aproximado a una superficie esférica que a las secciones
segmentadas de un techo con forma de sombrilla.
Tanques con techo de domo geodésico de aluminio.. Este tipo de techo fijo ha llegado a ser
muy popular. Ofrecen una alternativa económica, superior resistencia a la corrosión para una
amplia variedad de condiciones y son estructuras que no requieren soportes internos. Pueden
ser construidos, también, con cualquier diámetro requerido, figura 1.2
Figura 1.2. Un tanque con techo de domo geodésico de aluminio.

Tabla 1.1. Techos fijos
Techos fijos
Tipo Ventajas Desventajas
Techo cónico auto-soportado
 Mínimas
obstrucciones
internas
 Relativamente
económico
 Adecuado para
capa de
protección
interna.
 Más economía y
mayor eficiencia
si se quiere
convertir en
techo flotante
interno.
 Puede requerir
un techo mas
pesado de
placas gruesas.
 Solo aplicable a
tanques
pequeños.
Techos cónicos soportados.
Tacos cónicos soportados en el
centro.
 Simple diseño
estructural.
 Mínimas
obstrucciones
internas.
 Relativamente
económico.
 Más economía y
mayor eficiencia
si se quiere
convertir en
techo flotante
interno.
 Menos ideal
para capas de
protección
interna.
 Diámetro del
tanque limitado
por el tamaño
de las vigas.
Techo cónico soportado
 Diseño
estructural
simple.
 Relativamente
económico.
 Es adecuado
para cualquier
diámetro.
 Puede ser
rompible para
ventilación de
emergencia.
 Pobre para capa
de protección
interna.
 Muchas
obstrucciones
internas.
 Difícil de
inspeccionar.
 Hace más
costosa la
conversión a
techo flotante
interno.

Techos cónicos externamente
soportados.
 Mismas ventajas
de los techos
soportado y
soportado
cónico.
 Menos
obstrucciones
internas.
 Ideal para capas
internas
 Mismas
desventajas que
el techo
soportado en el
centro y
soportado.
 Más caro que
los techos
internamente
soportados.
 No es rompible.
Techo de domo o sombrilla.
 Excelente diseño
para capa
interior.
 Excelente diseño
para servicios de
alta corrosión
tales como el
azufre.
 Más caro que el
techo cónico.
 Aplicable solo
para tanques
pequeños y
medianos.
 No aplicable
para altas
presiones de
vapor a menos
que el vapor sea
recuperado.
 No es frágil.
1.1.2. Tanques de techo flotante.
Los tanques de techo flotante tienen envolvente vertical y cilíndrica como los tanques de techo
cónico. La cubierta flotante del techo es una estructura en forma disco que tiene suficiente
flotabilidad para asegurar que el techo flote sobre todas las condiciones esperadas. Están
construidos con un hueco de 8 a 12 pulgadas entre el techo y la envolvente así que no está
unido de tal manera que el techo suba y baje con el nivel de líquido. El espacio entre el techo
flotante y la envolvente es sellado por un empaque llamado tubo sello. El techo flotante puede
tener muchos diseños que serán descritos en la sección de techos. La envolvente y el fondo de
estos tanques son similares a un tanque cilíndrico vertical ordinario de techo fijo.

Las dos categorías de los tanques de techo flotante son techo flotante externo (TFE) y techo
flotante interno (TFI). Si el tanque es abierto en la parte superior, es considerado como un
tanque TFE. Si el techo flotante es cubierto por un techo fijo en la parte superior del tanque es
un tanque TFI. La función de cubrir es para reducir la evaporación y la contaminación del aire
por reducción del área de superficie del líquido que es expuesto a la atmosfera. Nótese que los
tanques de techo fijo no pueden ser fácilmente convertidos a tanques de techo flotante por la
simple instalación del techo flotante en el interior del tanque de techo fijo, y un tanque de
techo flotante externo puede ser fácilmente convertido a un tanque de techo flotante interno
cubriéndolo con un techo fijo o domo geodésico.
Los tanques TFE no tienen presión de vapor asociada a su diseño y operan estrictamente con
presión atmosférica. Los tanques IFR trabajan estrictamente con presión atmosférica en el
espacio entre el techo flotante y el techo fijo.
El requerimiento fundamental para los techos flotantes es dependiente a la presión interna o
externa que debe soportar. Las condiciones de diseño para los techos flotantes externos son
más severas dado que estas deben manejar lluvia, viento, sismo, condiciones de cargas
muertas y cargas vivas tomadas en cuanta de las más fuerte hasta la más insignificante.
A continuación se describirá el tipo de techo para techos flotantes, internos y externos.
1.1.2.1 Techo flotante externo.
Techos con pontón. Estos techos son comunes para techos flotantes de aproximadamente 30 a
100 pies de diámetro, el techo es simplemente una membrana de placas de acero con un
compartimento anular que provee de la fuerza de flotación.

ANILLO DE SELLO
ENVOLVENTE DEL TANQUE
TEJIDO CONTINUO
ESCOTILLA DE MEDICIÓN
PONTÓN
VENTILACIÓN
DIAFRAGMA
DESAGÜE
LIQUIDO
SOPORTES DEL TECHO
REGISTRO DEL
DIAFRAGMA
DESAGÜE DE EMERGENCIA
REGISTRO DEL PONTÓN
VENTILACIÓN DEL BORDE
SISTEMA DE SELLADO
NIVEL DE LA SUPERFICIE
DEL LIQUIDO
VENTILACIÓN
? TECHO
TECHO FLOTANTE POR
PONTÓN
Figura 1.3. Techo flotante por pontón
Techos de doble diafragma. Estos techos son construidos para pequeños tanques, alrededor
de 30 ft de diámetro. Son también usados en diámetros que no exceden los 100 pies de
diámetro. Son muy fuertes y durables, por el doble diafragma, y son aptos para tanques de
diámetros grandes.
SISTEMA DE SELLADO
TECHO
FLOTANTE
DE DOBLE DIAFRAGMA
ANILLO DE SELLO
ENVOLVENTE DEL TANQUE
TEJIDO CONTINUO
ESCOTILLA DE MEDICIÓN
PONTÓN
VENTILACIÓN
DIAFRAGMA
DESAGÜE
LIQUIDO
SOPORTES DEL TECHO
DESAGÜE DE EMERGENCIA
NIVEL DE LA SUPERFICIE
DEL LIQUIDO
? TECHO
REGISTRO
Figura 1.4. Techo flotante de doble diafragma.

Tabla 1.2 Techos flotantes
Techos flotantes
Tipo Ventajas Desventajas
Diafragma bajo con pontón
flotante.
 Construcción
más barata que
el de doble
cubierta para 20’
∅ a 170’ ∅.
 Adecuado para
altas presiones
de vapor.
 Capaz de
reparaciones en
servicio de
accesorios
 Buena
flotabilidad.
 Pobre diseño para
aislar el techo.
 Estructuralmente
más delgado que el
de doble cubierta.
 Una fuga resultaría
en un residuo en la
cubierta causando
fuego en el sistema
de drenado en el
techo.
Flotantes de doble diafragma.
 Puede ser
fácilmente
aislado si se
necesita.
 Estructura muy
fuerte.
 Adecuado para
altas presiones
de vapor.
 Una fuga no
pone el producto
en el techo u en
el sistema de
drenado.
 Excelente
flotabilidad
 Es mas costoso.
 Pierde capacidad ya
que es mayor la
altura de los bordes
que la requerida.

Domo de conservación de vapor.
 Reduce o evita el
requerimiento
para evitar fugas
de gas.
 Puede ser usado
como contenedor
de gas.
 Costoso de construir
y mantener.
 Existen problemas
de corrosión en el
área del sello a
menos que se le de
mantenimiento.
1.1.2.2 Techo flotante interno
Techo de cacerola. Es una simple hoja de acero en forma de disco con los bordes doblados
hacia arriba para hacer la flotación. Estos techos son propensos a voltearse y hundirse por
cualquier pequeña fuga o abertura que pueda tener.
Techo de cacerola con muro de contención. Este techo tiene compartimientos anulares
abiertos en la periferia para prevenir el hundimiento que se pueda producir por una fuga.
Techos de diafragma y pontón. Estos son usualmente construidos con una piel de aluminio
soportado en una serie de pontones tubulares de aluminio. Estos tanques tienen un espacio de
vapor entre la cubierta y la superficie del líquido.

Figura 1.5
Techo de panal. El techo de panal esta hecho de un arreglo de celdas hexagonales similares a
un panal en apariencia. El panal es pegado en la parte superior e inferior de una membrana de
aluminio que lo sella. Este techo descansa directamente en el líquido.
Figura 1.6 Techo de panal
Sandwich plástico. Este techo está hecho con paneles de espuma rígida de poliuretano entre
dos placas plásticas.

Tabla 1.3 Techos flotantes internos.
Tipo
Techo flotante interno ventilado arriba de la
envolvente
Ventajas
 Una buena
ventilación
maximiza la
capacidad
del tanque.
Desventajas
 Más costoso que el
de compuerta de
aire en el techo.
 No aplicable para
modificaciones.
Techo flotante interno con ventilaciones en el
techo y rebosadero en la envolvente.
Ventajas
 Aplicable
para
modificacion
es.
 Instalación
económica.
Desventajas
 1-1/2’ de perdida
adicional en la
capacidad del
tanque.
Techo flotante interno de alumnio sin
contacto.
Ventajas
 Diseño
interno más
económico.
 Puede ser
instalado en
cualquier
envolvente
que se elija.
 Aplicable
para altas
presiones de
vapor.
 Rápida
instalación
en campo.
Desventajas
 Estructura muy
débil.
 Servicios para
aluminio muy
limitados.
 No aplicable para
altos servicios de
viscosidad.
 Menor vida útil
que el acero.

Techo flotante de aluminio con contacto
Ventajas.
 Puede ser instalado en cualquier
envolvente que se elija.
 Aplicable para altas presiones de vapor.
 Más fácil de reparar que el arreglo
anterior.
 Más fuerte.
 Menos probable de hundirse.
Desventajas
 Limtados servicios para el aluminio.
 Vida útil corta.
Cacerola
Ventajas
 Bajo costo
Desventajas
 Extremadamente
vulnerables al
hundimiento o a
voltearse.
 Peligrosos para el
fuego.
 No recomendados.
1.2. FONDO DE LOS TANQUES.
Como se mencionó anteriormente, las formas en las que cierra un tanque cilíndrico (fondo y
techo) dependen de la presión interna, ya que las variantes a las que está sujeto el fondo de un
tanque han hecho que varios tipos de estos hayan evolucionado. En términos generales, los
tanques pueden ser clasificados por forma del fondo de la siguiente manera:
 Fondo plano.
 Cónicos.
 Domo o esferoide.
De los cuales solo se presentan los tanques de fondo plano.
1.2.1 Tanques de fondo plano.
Los tanques de fondo plano solo aparentan serlo, pero usualmente tienen una pequeña
inclinación o forma de diseño. Estos son usualmente clasificados de acuerdo a las siguientes
categorías:

 Plano.
 Cono levantado.
 Cono hundido.
 Inclinados.
La corrosión es usualmente más severa en el fondo, y su diseño puede tener un efecto
significante en la vida del tanque. En adición, si el contenido del tanque es cambiado, es
deseable remover las reservas anteriores que hayan quedado tan rápido como sea posible. Por
lo tanto los diseños aplicados para remover agua o reservas, y la facilidad para limpiar el
tanque han sido previstos. Los fondos del tanque especializados han surgido de la necesidad
para monitorear y detectar fugas en los fondos de los tanques en contacto con el suelo o
cimientos.
Planos. Para tanques menores de 20 a 30 pies de diámetro se usa un fondo plano para el
tanque. La inclusión de una pequeña inclinación, como se describió anteriormente, no ofrece
un beneficio substancial, así que son fabricados con lo más cercano posible al plano ya que es
más práctico.

Características
Usos:
 Principalmente tanques pequeños, 20 ft ∅ o menos.
Aplicable para pruebas de campo, tanques manométricos,
tratamiento de aguas, etc.
 Extensamente usado por la industria química.
Ventajas:
 Simple y económico de fabricar e instalar en pequeños
tamaños.
 Las conexiones del fondo son accesibles para inspección y
mantenimiento.
Desventajas:
 Difícil de drenar completamente debido a los lugares bajos
causados por los asentamientos, cimientos o envoltorio de
las placas del fondo.
 Un sifón de drene no drena completamente dado que es
más alto que el fondo.
Figura 1.7 Fondo plano
Cono levantado. Estos fondos son construidos con un punto alto en el centro del tanque, este
es acoplado a un coronamiento de fundición, y construyendo el tanque sobre la corona. La
inclinación es limita a alrededor de una o dos pulgadas por cada 10 pies. Con este arreglo los
residuos pesados y el agua tenderán a drenarse en la esquina para ser removidos casi por
completo.

Usos.
 Ha sido más comúnmente usado excepto tanques
pequeños en campo.
 Normalmente usado para la industria petrolera.
Ventajas.
 Menos probable de colectar agua abajo del fondo que el
plano horizontal o los tanques de cono hacia abajo.
 Mejor drenaje
 Conexiones de fondo y envolvente son accesibles para
inspección y mantenimiento.
 Permite un incremento diferencial entre el cimiento y el
fondo.
 Aplicable para reservas con gravedades especificas más
grandes que las del agua.
 Tanque fácil de construir.
Desventajas:
 Menor capacidad que el del cono hundido (1160 BBLS
para 100 ft ∅ y tanques de inclinación)
 No se drenan para la línea periférica inferior. Los
asentamientos se reducen en el fondo y causan pandeos.
 Se drena en el área de la envolvente pero no se drena en la
periferia del tanque.
Figura 1.8 Fondo de cono levantado.
Cono hundido. En este diseño las pendientes van desde el fondo de la envolvente hacia el
centro del tanque. Usualmente existe un sumidero de recolección de material en el centro. Las
tuberías en el interior del tanque drenan los residuos a un pozo o sumidero en la periferia del

tanque. Aunque muy efectivos para remover agua de los tanques, este diseño es más complejo
ya que requiere un sumidero, tubería subterránea y sumideros afuera del tanque. Es también
particularmente propenso a la corrosión a menos que una muy meticulosa atención sea puesta
en el diseño, considerando los detalles de construcción como corrosión aplicada,
recubrimientos y protección catódica.
Usos:
 Aplicable para productos refinados donde el mínimo contacto con el agua es deseable (por
ejemplo: tanques de 20 ft ∅ donde se vende el producto a granel).
Ventajas:
 Buen arreglo para tanques que cambien de producto frecuentemente y donde el drenaje y/o
vaciado de agua es requerido.
 Se drenan completamente.
 El sumidero hace disminuye el área de contacto del producto con el agua y el fondo del
tanque.
Desventajas:
 Existen problemas de corrosión por la acumulación de agua en las placas del fondo.
 Requiere tuberías internas al centro del tanque.
 El centro del drenaje no debe estar rígidamente fijo al fondo, simplemente guiado. El de tipo
sifón es el único tipo aceptable.
 No aplicable para reservas que son significativamente más pesadas que el agua.
Figura 1.9 Fondo cónico hundido

Inclinados. Este diseño usa un fondo plano pero es ligeramente inclinado hacia un lado. Esto
aplica para que el drenaje sea directamente hacia abajo en el perímetro. Donde puede ser
eficientemente recogido. Este diseño es limitado en tanques de 100 pies de diámetro.
Usos:
Aplicables a tanques menores de 100 pies de diámetro.
Buena opción para tanques con frecuente cambio de producto y
cuando el drenado completo y/o remoción de agua sea requerida.
Ventajas:
Se mejora el desalojo de residuos sobre los arreglos cónicos
levantados.
Las conexiones del fondo son más accesibles para inspección y
mantenimiento.
Desventajas:
El costo de instalación es más caro que los arreglos anteriores debido
al diseño y el costo que implica su cimentación y erección de la
envolvente.
La ligera inclinación crea problemas por sedimento contenido en los
tanques. El sedimento puede formar bolsas de agua que no se drenan.
Figura 1.10. Fondo plano con inclinación.
Otra importante clase de tanques, son los tanques subterráneos, la capacidad de este tipo de
recipientes está limitada entre 500 y 20,000 galones, son usados usualmente para almacenar
gasolinas así como distintos tipos de químicos. Para su diseño, este tipo de tanques requiere
considerar las cargas terrestres a las que está sujeto. La flotabilidad debe ser también
considerada, y por lo regular son anclados al suelo para que no salten durante periodos de

movimiento de suelo. En adición se deben proteger contra la corrosión a la que están sujetos
por medio de protección catódica u otros métodos.
Los códigos de protección contra incendios prohíben el uso de tanques atmosféricos en lugares
de recarga de combustibles, tales como estaciones de servicio y marinas. Además estos taques
proveen de una buena respuesta al problema del espacio.
1.3. RECIPIENTES SUJETOS A PRESIÓN.
Los diferentes tipos de recipientes a presión que existen, se clasifican de la siguiente
manera:
1.3.1. Por su servicio (uso).
Se dividen en; recipientes de proceso y recipientes de almacenamiento.
Los recipientes de almacenamiento se usan como depósitos para contener una reserva
suficiente de algún producto para su uso posterior y/o comercialización.
Los recipientes de proceso se utilizan como intercambiadores de calor, reactores, torres
fraccionadora, torres de destilación, entre otros.

Por su forma.
Se clasifican en; cilíndricos o esféricos. Los cilíndricos pueden ser horizontales o
verticales, y pueden contar con o sin chaquetas para incrementar o decrecer la temperatura de
los fluidos según el caso.
Los recipientes esféricos se utilizan generalmente como tanques de almacenamiento y se
recomiendan para almacenar grandes volúmenes a bajas presiones.
Recipientes Horizontales.
Son aquellos recipientes montados en silletas en posición horizontal, figura 1.11,
conocidos comúnmente como salchichas, se utilizan como acumuladores ya sea de flujo de
vapor y/o sustancias que provengan de equipos especiales.
Figura 1.11. Recipiente horizontal.

Recipientes Verticales.
Los más usados son los reactores, las torres, etc. Normalmente los recipientes verticales están
soportados por medio de la patas de ángulo o tubo, faldones cónicos o rectos y por soportes
integrados en el cuerpo del recipiente, figura 1.12.
Figura 1.12. Recipiente vertical.
Recipientes Esféricos.
Se usan para almacenamiento de grandes volúmenes de fluidos principalmente, gas
natural, butano, isobutileno, hidrógeno, amoníaco y otros productos petroquímicos, figura 1.3.
Se utilizan generalmente como tanques de almacenamiento, y se recomiendan para almacenar
grandes volúmenes a presiones moderadas, mostrado en la figura1.13.
Puesto que la forma esférica es la forma ―natural‖ que toman los cuerpos al ser sometidos a
presión interna, ésta sería la forma más económica para almacenar fluidos a presión, sin
embargo, la fabricación de este tipo de recipientes es mucho más cara en comparación con los
recipientes cilíndricos.

Figura 1.13. Recipiente esférico.
1.4. VENTAJAS DEL USO DE RECIPIENTES ESFÉRICOS
Normalmente los recipientes esféricos se usan para el almacenamiento de grandes volúmenes
de fluidos bajo presiones moderadas, entre 2.1 kg/cm2
y 17 kg/cm2
, principalmente gases a
temperaturas y presiones normales, tales como gas natural, butano, isobutileno, hidrogeno,
amoniaco y muchos otros productos petroquímicos. Las compañías químicas de goma, pulpas
y de papel han encontrado que las esferas a presión presentan grandes ventajas en el
almacenamiento de líquidos tales como anhídridos de amonio, butadieno y ácidos volátiles.
El uso de esferas para almacenamiento de líquidos volátiles y gases tienen un gran número de
ventajas prácticas, incluyendo el almacenamiento económico, partes fijas, pocas
probabilidades de fuego, bajos costos de mantenimiento (debido a la accesibilidad), corrosión
mínima (debido a que el oxígeno es raramente presente dentro) y flexibilidad (debido a que la
eficiencia de la esfera es independientemente del nivel del contenido).

Una batería de tanques cilíndricos construidos en taller han sido usados para proveer el mismo
volumen que una esfera, lo cual duplica el número de conexiones y accesorios, además tales
arreglos ocupan más espacio que el requerido para una sola esfera. Esto es debido a que la
esfera es la forma geométrica que tiene mayor superficie o área por unidad de volumen.
Además el líquido almacenado en una esfera de gran capacidad cambia de temperatura más
lentamente que en un recipiente pequeño. La presión de operación es función de la
temperatura, así que la presión dentro de una esfera grande es menos probable que exceda el
valor calibrado en la válvula de alivio durante periodos cortos en climas extremadamente
calurosos, de esta manera una esfera grande, es por consiguiente la más eficiente en prevenir
perdidas de vapor que los recipientes que los recipientes pequeños diseñados para la misma
presión.

CAPITULO 2
CÓDIGOS DE DISEÑO
Todos los diseños, fabricación, pruebas e inspección de recipientes a presión se basan en un
código, en la mayoría de los países, incluyendo el nuestro, ha llegado a ser como una ley la
cual dictamina los requerimientos mínimos para cualquiera de las fases mencionadas.
Basándose en lo anterior, los países más altamente industrializados cuentan con códigos
propios, dentro de los cuales, se pueden citar los siguientes:
 El código ASME (American Society of Mechanical Engineers), es el que rige
actualmente en los Estados Unidos de América.
 El B.S 5500 o B.S.1515 (British Standard) que es el código Británico.
 El código JIS (Japanese Industrial Standard ) que es usado en Japón.
 El código Alemán que rige físicamente en Alemania y países bajos.
Cabe mencionar que cada uno de los códigos mencionados, tiene diferentes factores de
seguridad, por ejemplo el ASME usa un factor de seguridad de 3.5 y el B.S 1515 de 2.35, esto
es sobre la resistencia ultima a la tensión especificada a la temperatura ambiente o de diseño,
en la figura 2.1 se muestran los distintos factores de seguridad utilizados por los distintos
códigos empleados en la construcción de recipientes a presión.

10 20 40
30 60 70 80 90
50
0 100
Su= ESFUERZO ULTIMO 100%
10 20 40
30 60 70 80 90
50
0 100
ZONA ELASTICA ZONA PLASTICA
1
3.5 Su
5
8 Sc
1
3 Su
1
3 Su
2
3 Sc
1
2.35 Su
1
2.35 Su
1
5 Su
1
5 Su
1
1.667 Sc
1
1.667 Sc
Sc
Sc
Sc
Sc
Sc
MARGEN DE SEGURIDAD ESFUERZO DE CEDENCIA
DIV.
1
DIV.
2
CODIGO
INGLES
CODIGO
ALEMAN
CODIGO
JAPONES
1
3.5 Su
Fig. 2.1
Figura. 1.7. Factor de seguridad de los distintos códigos
2.1. CÓDIGO ASME.
2.1.1 Historia del Código ASME
A fin de 1700, sobresale el uso de calderas y la necesidad de proteger al personal de fallas
catastróficas. Las calderas para generación de vapor con presiones mayores a la atmosférica.
El descuido y la negligencia de los operadores, las fallas de diseño en las válvulas de
seguridad, inspecciones inadecuadas producen muchas fallas y explosiones de calderas en los
Estados Unidos y Europa.
En junio de 1817, el comité del consejo de Filadelfia expone las explosiones de calderas de
barcos. Este comité recomienda que se establezca un Instituto Legislador y se reglamenten las
capacidades de presión, Instalación adecuada a la válvula de alivio e inspección mensual.
En 1911, debido a la falta de uniformidad para la fabricación de calderas, los fabricantes y
usuarios de calderas y recipientes a presión recurrieron al consejo de la ASME, para corregir
esta situación.
En respuesta a las necesidades obvias de diseño y estandarización, numerosas sociedades
fueron formadas entre 1911 y 1921, tales como la A.S.A. (Asociación Americana de

Estándares) ahora ANSI (Instituto Americano de Estándares Nacionales) el A.I.S.C. (Instituto
Americano del Acero de Construcción) y la A.W.S. (Sociedad Americana de Soldadura).
Los códigos estándares fueron establecidos para proporcionar métodos de fabricación,
registros y reportar datos de diseño.
A continuación se muestra las distintas secciones en las que esta dividido el código ASME y
sus características principales.
2.1.2. SECCIONES DEL CÓDIGO ASME
Sección I Calderas de Potencia
Sección II Especificación de Materiales
Sección III Requisitos generales para División 1 y División 2
Sección IV Calderas para Calefacción
Sección V Pruebas no Destructivas
Sección VI Reglas y Recomendaciones para el cuidado y operación de las Calderas de
Calefacción
Sección VII Guía y recomendaciones para el cuidado de Calderas de Potencia
Sección VIII Recipientes a Presión
Sección IX Calificación de Soldadura
Sección X Recipientes a Presión de Plástico reforzado en fibra de vidrio
Sección XI Reglas para Inspección en servicio de Plantas Nucleares

CODIGO ASME SECCION VIII DIVISION 1
En esta parte del código se establecen los requerimientos mínimos para el diseño, fabricación
e inspección y para obtener la certificación autorizada de la ASME para los recipientes a
presión.
En base a esto se ha dividido en:
Subsección A. Parte UG que cubre los requerimientos generales.
Subsección B. Requerimientos de fabricación
Parte UW.- Para recipientes que serán fabricados por soldadura.
Parte UF.- Para recipientes que serán fabricados por forjado
Parte UB.- Para recipientes que serán fabricados utilizando un material de relleno no ferroso a
este proceso se le denomina "brazing"
Subsección C. Requerimientos de materiales
Parte UCS.- Para recipientes construidos con acero al carbón y de baja aleación.
Parte UNF.- Para los construidos con materiales no ferrosos.
Parte UCI.- Para los construidos con fierro fundido.
Parte UCL.- Para los construidos con una placa "clad" integral o con recubrimiento
tipo "lining".
Parte UCD.- Para los construidos con fierro fundido dúctil.
Parte UNT.- Para los construidos con aceros ferriticos con propiedades de tensión
mejoradas por tratamiento térmico.
Parte ULW.- Para los fabricados por el método de multicapas.
Parte ULT.- Para los construidos con materiales con esfuerzos permisibles más altos a
bajas temperaturas.

2.2. CÓDIGOS AUXILIARES
El código ASME cubre los requerimientos para el diseño y la fabricación de recipientes a
presión, pero existen ciertos elementos de estos, los cuales no son considerados dentro de la
jurisdicción del código, o bien no está definida explícitamente la forma en que deben ser
analizados dichos elementos. Por tal motivo, se hace necesario el uso de otros códigos, los
cuales reglamenten el análisis y/o diseño de los mismos. Así, a manera de ejemplo, podemos
mencionar que el código ASME, establece que todos los recipientes a presión deben ser
diseñados para resistir los esfuerzos generados por gradientes de temperatura, por
solicitaciones de viento, nieve o sismo, pero en ningún momento proporciona los lineamientos
en los cuales se deben basar para la cuantificación y evaluación de dichos efectos.
De acuerdo a lo anterior, es clara la necesidad del uso de otros códigos y manuales que
respalden los elementos de los recipientes a presión, o bien que establezcan criterios para el
análisis de los efectos antes mencionados. De esta manera, los siguientes códigos y manuales
pueden servirnos para el diseño de esferas.
a).- Manual de diseño de obras civiles de la C.F.E.
b).- Manual de A.H.M.S.A y I.M.C.A.
d).- Manual de la A.I.S.C. (American Institute of Steel Construction).
e).- Estándar BS-449 ―Uso del acero estructural‖.
En el manual de diseño de obras de la C.F.E., se establecen los requerimientos para el análisis
de estructuras sujetas a solicitaciones debidas a viento o sismo, en este mismo se establecen
los criterios de diseño que deben seguirse para proporcionar un soporte adecuado al equipo
Por otra parte, en los manuales A.H.M.S.A., A.I.S.C. y el BS-449 se encuentran los
requerimientos que deben cumplir las secciones estructurales, que pudieran ser requeridas por
el equipo. Estos mismos manuales nos proporcionan además de los criterios de análisis, las
dimensiones, propiedades y resistencia de los perfiles y secciones estructurales que se
encuentran disponibles en el mercado nacional (tal es el caso del manual A.H.M.S.A.), en los
Estados Unidos (el manual de la A.I.S.C) o en el Reino Unido (es estándar BS-449).

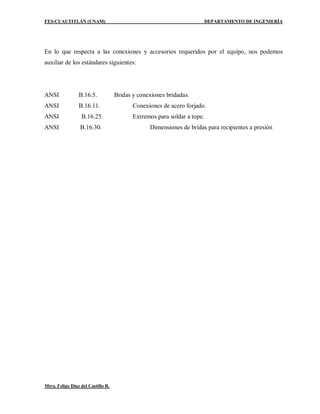

En lo que respecta a las conexiones y accesorios requeridos por el equipo, nos podemos
auxiliar de los estándares siguientes:
ANSI B.16.5. Bridas y conexiones bridadas.
ANSI B.16.11. Conexiones de acero forjado.
ANSI B.16.25. Extremos para soldar a tope.
ANSI B.16.30. Dimensiones de bridas para recipientes a presión

CAPITULO 3
MATERIALES
3.1. ESPECIFICACIÓN DE MATERIALES.
Los materiales usados para el diseño y fabricación de recipientes a presión, también están
regidos por Normas y Códigos.
La NRF-028-PEMEX-2004 Capitulo 8, párrafo 8.1.1, establece que los materiales sujetos a
esfuerzos debido a la presión para construcción de recipientes, deben fabricarse de
conformidad con las especificaciones de la Sección II, del Código ASME.
Así, la ASTM (American Society For Testing and Materials) y la AWS (American Welding
Society) son las autoridades máximas en Estados Unidos, mientras que en Inglaterra la BSI
(British Standard Institución) es la encargada de normalizar el uso de materiales y soldaduras.

Tabla 3.1. Aceros para recipientes a presión.
En el caso del Código ASME, toma bajo su jurisdicción los materiales amparados por la
ASTM y solo le anteponen una "S" a los materiales amparados por él. De manera similar lo
hace para el material de los electrodos utilizados, los cuales son amparados por la AWS,
ejemplo:
 Nominación ASTM A-515 70
 Nominación ASME SA-515 70

Es importante mencionar, que el Código ASME dedica toda la Sección II a los
materiales que ampara, en donde se proporciona el valor de los esfuerzos máximos
permisibles a distintas temperaturas y parte de la Sección IX a materiales de los electrodos
amparados por él.
En el caso de la BSI, la cual es una norma donde convergen la mayoría de los estándares
usados industrialmente en Inglaterra, podemos mencionar los estándares siguientes, los cuales
sirven de apoyo al estándar BS-550 en lo que respecta a los materiales usados.
 BS-449 — Uso del acero estructural en la construcción.
 BS-1501 — Aceros para Recipientes a Presión sometidos o no a fuego directo, Parte 1,
Aceros al carbono y Aceros al carbono-magnesio.
 BS-1502 — Aceros para recipientes a presión sometidos o no a fuego directo Secciones
en barras.
 BS-1503 — Aceros para recipientes a presión sometidos o no a fuego directo.
 BS-1510 — Aceros para usarse en las industrias químicas, petroleras e industriales
afines (requerimientos suplementarios para baja temperatura de acuerdo al
BS-1501-6).
 BS-1510 6 —Aceros para usarse en industrias químicas, petroleras e industrias afines.
3.2. MATERIALES AMPARADOS POR EL CÓDIGO ASME
Las placas de acero al carbono, se usan en la mayoría de los casos, donde lo permiten las
condiciones de servicio debido a su bajo costo y mayor disponibilidad. Estos aceros son
fabricados para que puedan ser soldados por fusión y cortados por medio de oxígeno, su
contenido de carbono no excede de un 35%.
Existe una gran diversidad de materiales especificados por el ASME de los cuales los aceros al
carbono más comerciales en nuestro país son el SA-285 C, SA-515 70, SA-516 70.
Las partes secundarias de los recipientes (partes no sujetas a presión), como son soportes o
algunas partes misceláneas, pueden ser fabricadas con aceros estructurales, tal como, SA-36

y/o SA-285 (grados A, B, C y D), para partes sujetas a presión, también estos aceros pueden
ser usados cumpliendo con los siguientes requerimientos:
a) Recipientes que no vayan a ser usados en servicios, como en sustancias letales, ya sean
liquidas o gases.
b) Que las temperaturas a las cuales el material vaya a ser usado, sean entre los rangos de
-29°C (-20°F) y 343°C (650°F).
c) Para cascarones, cabezas y boquillas en los cuales el espesor de la placa no excede de
1.6 cm. (5/8").
d) El acero sea fabricado por el proceso de horno eléctrico, hornos de hogar abierto o por
el proceso de oxigeno básico.
Uno de los aceros más empleados en la construcción de recipientes a presión es el SA-
285 grado C. Este acero es muy dúctil y fácil de conformar, soldar y maquinar. Es también de
los aceros más económicos y de mayor existencia en el mercado, es el indicado para
temperaturas moderadas.
En los casos de altas temperaturas, se usan con ventaja aceros de alta resistencia, para
reducir el espesor de la pared, el SA-515 grado 70 es adecuado para esas aplicaciones
requiriendo un espesor de pared de solamente un 78% del que se requiere con el SA-285 grado
C. Este material, es también de fácil fabricación, aunque más caro que los otros aceros.
El material SA-285, normalmente se usa para temperaturas mayores de 18.33° C (61
°F) y menores de 345 °C (650 °F), mientras que en SA-515, se usan para temperaturas que
estén entre 18.33 °C (61 °F) y 413 °C (775 ºF). En el caso de que haya temperaturas mas altas
que las indicadas, se usan por lo general aceros de baja aleación, tal es el caso del SA-387 (1-
1/4% de Cromo -1/2 Mo), el cual puede ser usado hasta aproximadamente 556°C (1050 ºF).

Ahora bien, se han mencionado solamente los casos para temperaturas moderadas o
altas, pero definitivamente existe una gran variedad de procesos en los cuales, se tienen
temperaturas criogénicas, en estos casos, los materiales más recomendables dentro de los
aceros al carbono, son el SA-516, el cual puede usarse de -45 °C (-50 ºF) a 15 °C (60 °F), en el
caso de tener temperaturas más bajas, se puede pensar en utilizar aceros a base de níquel como
es el SA-203 (2-1/2 a 3-3/2 de Ni), que se usa normalmente para temperaturas mucho más
bajas que las anteriores; los aceros con mas contenido de níquel se usan hasta llegar a los
inoxidables, como es el caso del SA-240 304, que resiste la temperatura hasta de -254 °C (-
425°F).
Los esfuerzos permisibles para aceros al carbono y de baja aleación, así como aquellos
usados en tuberías y forjas, se pueden consultar en la Sección II, parte D del Código ASME al
igual que los aceros inoxidables.
3.3. SELECCIÓN DEL MATERIAL.
Los tres aspectos fundamentales que intervienen para una adecuada selección del
material son los siguientes:
 Tipos de fluido a manejar.
 Condiciones de temperatura y presión.
 Facilidad para adquirir el material en el mercado.
Tomando en cuenta el fluido a manejar.
Para la selección del material con respecto al tipo de fluido a manejar, ésta estará sujeta
a las características de corrosión de dicho fluido, ya sea un acero al carbono para fluido poco
corrosivo o un acero de alta aleación o de recubrimiento para un fluido altamente corrosivo.
Por otro lado, existen fluidos que requieren el uso de materiales especiales, como por
ejemplo: Hastelloy que es una aleación del níquel, ampliamente utilizado y muy resistente a
los ambientes corrosivos, como el de procesos químicos, control de contaminación,
producción de papel, tratamiento de basuras y en la recuperación de gas ácido natural.

En lo relacionado con las sustancias a manejar podemos auxiliarnos con la tabla 3.1.
Cabe mencionar que es a manera de ilustración ya que nos es posible indicar todas las
sustancias existentes sino las más generales.
Uno de los principales aspectos que caracterizan a los materiales, es su
comportamiento al estarlos habilitando, dentro de los más característicos se puede mencionar
el de la unión de dos placas por medio de soldadura, lo que puede dar como resultado una
reducción en la resistencia de la parte soldada o en las partes cercana a ella, esto puede ser por
una discontinuidad metalúrgica del acero y/o esfuerzos residuales, por lo general al someter a
las placas a trabajos mecánicos, ejemplo: rolado.
Tabla 3.2. Materiales para recipientes de acuerdo al servicio
LISTA DE MATERIALES DE ACUERDO AL SERVICIO
Sustancia
Acero al
Carbono
Niquel Inconel Monel A.I. Tipo 304 A.I. Tipo 316
Acetona A A A A A A
Acetileno A A A A A A
Cerveza P A A A A A
Benceno Benzal A A A A A A
Bencina Nafta A A A A A A
Acido Borico X --- --- P A A
Cloruro en Gral. X R R R X X
Butano A --- --- A A A
Acido Citrico X R A A A A
Mercurio A A --- A A A
Gas Natural A A A A A A
Aceite Petroleo 500ºF Crudos A P A P P R
Acidos Fosforico P P P P P R
Azufre A A A A P P
Acido Sulfurico X P P R P A
Acido Sulfuroso X P P P A A
Whiskey y Vinos X A A P A A
Subtancias con Hidrogenos A A A A A A
Como referencia a la tabla, considérese lo siguiente:
A = Bueno
R = Recomendable,
P = Precaución (depende de las condiciones)
X = No recomendable.

Mtro. Felipe Díaz del Castillo R. 36

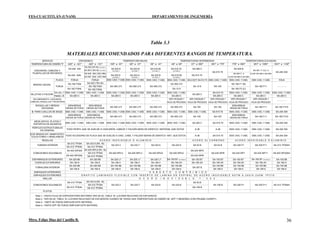

Tabla 3.3
MATERIALES RECOMENDADOS PARA DIFERENTES RANGOS DE TEMPERATURA.
TEMPERATURA DE DISEÑO ºF -425º a -321º -320º a -151º -150º a -91º -90º a -51º -50º a -41º -40º a 60º 61º a 650º 651º a 775º 776º a 850º 851º a 1050º 1051º a 1150º
CASCARÓN, CABEZAS Y
PLANTILLAS DE REFUERZO
SA-240 304
SA-240 304L
SA-240 304 (18Cr-8Ni)
SA-240 304L (18Cr-8Ni)
SA-203 E
SA-203 D
SA-203 B
SA-203 A
SA-516 65
SA-203 B
SA-516 70
SA-516 65
SA-285 C
SA-515 70
SA-515 70
SA-204 B
SA-204 C ó
CLAD SA-263 ó SA-264
SA-387 11 CL2 ó
CLAD SA-263 ó SA-264
SA-240 304
SILLETAS O FALDON
PLACA
FORJA
FORJA FORJA
SA-182 F304
SA-182 F304L
SA-522 (*9% Ni)
SA-182 F304
SA-182 F304L
SA-350 LF3
SA-350 LF3 SA-350 LF2
SA-350 LF2
SA-10 S
SA-515 70
SA-10 S SA-105
SA-182 F1 (B)
SA-182 F2 (C)
SA-182 F11
SA-182 F310
BRIDAS CIEGAS
Hasta L.B.
SA-283 C
SA-283 C SA-283 C SA-283 C SA-283 C
RECUBRIMIENTO: CASCARON,
CABEZAS, BOQUILLAS Y REGISTROS.
SA-283 C SA-283 C SA-283 C SA-283 C SA-283 C SA-283 C
BOQUILLAS Y BRIDAS
SOLDADAS
SA-350 LF3 SA-350 LF2 SA-350 LF2 SA-105 SA-105 SA-182 F11
P PARA CUELLOS DE BOQS.
L SA-515 70 SA-240 304
COPLES SA-350 LF3 SA-350 LF3 SA-350 LF2 SA-350 LF2 SA-105 SA-105 SA-182 F310
SA-182 F11
AROS APOYO, PLATOS Y
SOPORTES DE BAJANTES
SA-283 C SA-515 70 SA-240 304
PERFILES ESTRUCTURALES
EN GENERAL
TODO PERFIL QUE SE SUELDE A CASCARÓN, CABEZA Y FALDÓN SERA DE IDENTICO MATERIAL QUE ESTOS A-36
A-36 SA-515 70
SA-240 304
P DE BRIDAS INT. MAMPOSTEO
COLECTORES Y MISELANEOS
L
REGILLAS A C E R O I N O X I D A B L E O A L U M I N I O
A-36
SA-240 304
A C E R O A L C A R B O N O A C E R O I N O X I D A B L E Ó A L U M I N I O
TUBERIA INTERIOR
SA-312 TP304
SA-312 TP304L
SA-333 8 (9% Ni)
SA-312 TP304L
SA-420 WPL3
SA-333 7 SA-333 6 SA-333 6 SA-53 B SA-53 B SA-335 P1 SA-335 P11 SA-312 TP304H
CONEXIONES SOLDABLES
SA-403 WP304
SA-403 WP304L
SA-420 WPL8 (9% Ni)
SA-312 TP304
SA-312 TP304L
SA-420 WPL3 SA-420 WPL6 SA-420 WPL6
SA-234 WPA
SA-234 WPB
SA-234 WPB SA-234 WP1 SA-234 WP11 SA-403 WP304H
ESPARRAGOS EXTERIORES SA-320 B8 SA-320 B8 SA-320 L7 SA-320 L7 SA-320 L7 SA-193 B7 SA-193 B7 SA-193 B7 SA-193 B8
TUERCAS EXTERIORES SA-194 8 SA-194 8 SA-194 4 SA-194 4 SA-194 4 SA-194 2H
SA-194 2H SA-194 2H SA-194 2H SA-194 2H SA-194 8
TORNILERIA INTERIOR
SA-320 B8
SA-194 8
SA-320 B8
SA-194 8
SA-193 B6
SA-194 6 SA-194 6 SA-194 6 SA-194 6
SA-307 B
SA-193 B6 SA-193 B6 SA-193 B6
SA-194 6
SA-193 B6
SA-194 6
SA-193 B6
SA-194 6
SA-193 B6
SA-194 8
SA-193 B8
EMPAQUES INTERIORES A S B E S T O C O M P R I M I D O
EMPAQUES EXTERIORES G R A F I T O L A M I N A D O F L E X I B L E C O N I N S E R T O D E L A M I N A E N E S P I R A L D E A C E R O I N O X I D A B L E A S T M A - 2 4 0 / A - 2 4 0 M T P 3 1 6
MALLAS A C E R O I N O X I D A B L E T - 3 0 4
CONEXIONES SOLDABLES
SA-312 TP304
SA-312 TP304L
SA-333 8 (9% Ni)
SA-312 TP304
SA-312 TP304L
SA-333 3
SA-333 3 SA-333-7 SA-333-6 SA-333-6
SA-53 B
SA-106 B
SA-106 B SA-335 P1 SA-335 P11 SA-312 TP304H
PLATOS
Nota 1.- HASTA 51mm DE ESPESOR,PARA MAYORES VER SA-20, TABLA 16, LLEVARA RELEVADO DE ESFUERZOS.
Nota 2.- VER SA-20, TABLA 16. LLEVARA RELEVADO DE ESFUERZOS CUANDO SE TENGA UNA TEMPERATURA DE DISEÑO DE -20ºF Y MENORES (CON PRUEBA CHARPY).
Nota 3.- 1000ºF SE PUEDE EMPLEAR ESTE MATERIAL.
Nota 4.- HASTA 20ºF SE PUEDE EMPLEAR ESTE MATERIAL.
CRIOGENICO TEMPERATURA BAJAS TEMPERATURAS INTERMEDIAS TEMPERATURAS ELEVADAS
SERVICIO
SA-350 LF3
SA-353 I (9% Ni) (Ver Nota 1) (Ver Nota 1)
(Ver Nota 1)
(Ver Nota 1)
(Ver Nota 1)
(Ver Nota 1)
(Ver Nota 1)
(Ver Nota 2)
(Ver Nota 2)
SA-193 B7 (Ver Nota 4) SA-193 B7 (Ver Nota 3)
SA-353 (9% Ni) (Ver Nota 1)

CAPITULO 4
DISEÑO DE RECIPIENTES CILÍNDRICOS
4.1 RECIPIENTES SOMETIDOS A PRESIÓN INTERNA.
El diseño de recipientes operando bajo presión interna consiste básicamente en el
cálculo de los elementos que lo forman (cabezas, cascarones y conos que lo conforman),
basándonos en la NRF-028-PEMEX-2004 Capitulo 8, párrafo 8.1.2, la cual nos remite a la
parte UG de la Sección VIII, División 1, esta parte del Código ASME nos indica formulas y
parámetros que se tienen que considerar para el diseño. Estos parámetros principalmente son
presión (P) y temperatura de diseño (T).
Normalmente los recipientes deben ser diseñados al menos para la más severa condición
de presión esperada en operación normal más un incremento del valor mayor del 10% ò 2.11
kg/cm2
(30 psi), lo que da como resultado una Presión de Diseño. En cuanto a la temperatura
usada en el diseño, esta no debe ser menor que la temperatura medida del metal (a través del
espesor) esperada bajo condiciones de operación en la parte considerada es usual también que a
la temperatura antes descrita la cual entre 0ºC (32ºF) y 400ºC (750 ºF) se le haga un
incremento mínimo de 14ºC (25ºF).
Cuando un recipiente es sometido a una presión interna, se genera un esfuerzo
circunferencial y un esfuerzo longitudinal, por lo que para el diseño del equipo, ambos
esfuerzos deben ser determinados. De esta manera los distintos Códigos utilizados para el
diseño de recipientes a presión, se basan en lo anterior para reglamentar el diseño de estos
equipos y únicamente difieren unos Códigos de otros, en el factor de seguridad empleado por
cada Código.
Otros factores que intervienen en el cálculo del espesor de recipientes, son el esfuerzo
máximo permisible (S) del material que como se ha mencionado se encuentra en Tablas de
esfuerzos en base a la temperatura de diseño y especificación del material seleccionado.

La corrosión es otro factor considerable que afecta al espesor calculado, ya que para
recipientes que están sujetos a adelgazamiento por sustancias corrosivas se les debe
incrementar el espesor de acuerdo al factor de corrosión considerado.
Finalmente la eficiencia de la junta DEBAJO DE principalmente define el tipo de radiografiado
que se hará al recipiente, además de afectar al espesor.
4.2 CÁLCULO Y DISEÑO DE LAS PARTES DE UN RECIPIENTE POR PRESIÓN
INTERNA.
Cascarón.
El cascarón de los recipientes muchas veces es cilíndrico debido a que en esta forma
geométrica, se tiene un área transversal más grande para un perímetro dado y por lo tanto
mayor resistencia que con otras formas exceptuando la esférica y con ello mayor economía y
mejor facilidad de fabricación.
Los esfuerzos que se presentan en este tipo de formas son:
1. Esfuerzos Longitudinales: Causados por la presión del fluido contenido.
2. Esfuerzos Tangenciales: Causados por la misma presión anterior
3. Esfuerzos Residuales: Causados por el proceso de soldadura o cualquier trabajo
mecánico.
4. Esfuerzos causados por Cargas Externas: Tales como viento y sismo.
Si consideramos al cilindro como un recipiente de pared delgada para aplicar la teoría
de membranas, se obtiene que cualquier partícula del cilindro esta sometida a dos tipos
de esfuerzos principalmente, que son el esfuerzo longitudinal y esfuerzo transversal.
Esfuerzo Longitudinal (SI).- esfuerzo causado por la acción de presión interna sobre
las cabezas del recipiente, es decir, el efecto es la tendencia alargarlo.

C
P
SE
P
t 



6
.
0 …….(4.1)
Donde:
P.- Presión de diseño (kg/cm2
)
S.- Esfuerzo permisible del material (kg/cm2
)
E.- Eficiencia de la junta de Soldadura (adimensional).
C.- Tolerancia por corrosión especificada (mm).
Fórmula que da el espesor de diseño mínimo requerido de un cilindro (cascarón) sujeto
a presión interna.
Una vez analizado lo anterior, se indican las fórmulas especificadas por el código ASME.
Esfuerzo Circunferencial (Juntas longitudinales).
Cuando el espesor no exceda de la mitad del radio interior, o P no exceda de 0.385 SE,
la fórmula siguiente es aplicada:
…..(4.2)
Donde:
).
R.- Radio Interior del Recipiente (mm).
).
E.- Eficiencia de la junta de Soldadura (Adimensional).
4.3. TIPOS DE TAPAS DE RECIPIENTES BAJO PRESION INTERNA.
Los recipientes sometidos a presión pueden estar construidos por diferentes tipos de tapas o
cabezas, figura 4.1. Cada una de estas es más recomendable a ciertas condiciones de operación
y costo monetario.
C
P
SE
C
R
P
t 





6
.
0
)
(

Figura 4.1. Tipos de tapas.
Tapas Planas.
Se utilizan para recipientes sujetos a presión atmosférica, generalmente, aunque en algunos
casos se usan también en recipientes a presión. Su costo entre las tapas es el más bajo. Se
utilizan también como fondos de tanques de almacenamiento de grandes dimensiones.
Tapas Toriesféricas.
Son las de mayor aceptación en la industria, debido a su bajo costo y a que soportan grandes
presiones manométricas, su característica principal es que el radio del abombado es
aproximadamente igual al diámetro. Se pueden fabricar en diámetros desde 0.3 hasta 6 m. (11.8
– 236.22 pulg.).
Tapas Semielípticas.
Son empleadas cuando el espesor calculado de una tapa toriesférica es relativamente alto, ya
que las tapas semielípticas soportan mayores presiones que las toriesféricas. El proceso de

fabricación de estas tapas es troquelado, su silueta describe una elipse relación 2:1, su costo es
alto y en México se fabrican hasta un diámetro máximo de 3 m.
Tapas Semiesféricas.
Utilizadas exclusivamente para soportar presiones críticas, como su nombre lo indica, su silueta
describe una media circunferencia perfecta, su costo es alto y no hay límite dimensional para su
fabricación.
Tapa 80:10.
Ya que en México no se cuentan con prensas lo suficientemente grande, para troquelar tapas
semielípticas 2:1 de dimensiones relativamente grandes, se ha optado por fabricar este tipo de
tapas, cuyas características principales son: El radio de abombado es el 80% de diámetro y el
radio de esquina o de nudillos es igual al 10% del diámetro. Estas tapas se utilizan como
equivalentes a la semielíptica 2:1.
Tapas Cónicas.
Se utilizan generalmente en fondos donde pudiese haber acumulación de sólidos y como
transiciones en cambios de diámetro de recipientes cilíndricos. Su uso es muy común en torres
fraccionadoras o de destilación, no hay límites en cuanto a dimensiones para su fabricación y su
única limitación consiste en que el ángulo de vértice no deberá de ser calculado como tapa
plana.
Tapas Toricónicas.
A diferencia de las tapas cónicas, este tipo de tapas tienen en su diámetro, mayor radio de
transición que no deberá ser menor al 6% del diámetro mayor ó 3 veces el espesor. Tiene las
mismas restricciones que las cónicas a excepción de que en México no se pueden fabricar con
un diámetro mayor de 6 más.
Tapas Planas con Ceja.
Estas tapas se utilizan generalmente para presión atmosférica, su costo es relativamente bajo, y
tienen un límite dimensional de 6 m. de diámetro máximo.

Tapas Únicamente Abombadas.
Son empleadas en recipientes a presión manométrica relativamente baja, su costo puede
considerarse bajo, sin embargo, si se usan para soportar presiones relativamente altas, será
necesario analizar la concentración de esfuerzos generada, al efectuar un cambio brusco de
dirección.
Cabeza Elíptica (2:1)
Se emplea para recipientes que van a funcionar con presión relativamente alta y de
diámetros considerables. Este tipo de cabezas sus sección transversales son semi-elipsoidales y
cuya relación del eje menor es generalmente 2:1, como se puede observar en figura 4.1.
El esfuerzo en la cabeza es aproximadamente igual al esfuerzo en el cascarón cilíndrico,
para cuando se tiene en ambos casos una eficiencia del 100% y el esfuerzo en la cabeza es
ligeramente mayor, cuando se tiene una eficiencia del 85% en las soldaduras del cascarón
cilíndrico. Sin embargo, la cabeza por tener integralmente la ceja recta, que es parte del
cascarón cilíndrico, no podrá ser de menor espesor que el del cascarón. En este tipo de cabezas
la profundidad es igual a:
4
Di
H 
…..(4.3)
Este tipo de cabezas es recomendable que se utilicen cuando los espesores son para 2.54
cm. (1‖) a 5.08 cm. (2‖). Normalmente los espesores del cascarón y cabeza coinciden, de no ser
así el criterio general es el de igualar los espesores con el del cascarón.
INTERIOR
PRESION
C
P
SE
C
D
P
t 






2
.
0
2
)
2
(
….(4.4) …..(4.5)
Donde:
).
R.- Radio Interior del Recipiente (mm).
EXTERIOR
PRESION
C
P
SE
C
R
P
t 






6
.
0
)
2
(

D.- Diámetro Interior del Recipiente (mm).
).
E.- Eficiencia de la junta de Soldadura (adimensional).
Efecto de la presión de diseño.
Las cabezas torisféricas, son las más económicas en cuanto a costo de fabricación, por
tener debajo de menor, lo que disminuye la cantidad de material utilizada, pero por tener un
espesor mayor la hace incrementar el costo por el material y el de la fabricación, por ello, en
base a la experiencia y en el análisis económico, se recomienda su uso para presiones entre 1
kg/cm2
hasta 14 kg/cm2
, y espesores menores de 19 mm. (3/4‖), sin embargo, teniendo una
presión mayor de 10 kg/cm2
, es mejor considerar la posibilidad de emplear cabezas elipsoidales
y hacer una comparación de costos.
Las cabezas elipsoidales, se forman en matrices cuya sección transversal diametral es
una elipse, su costo de fabricación y la superficie es mayor que la de una torisférica de igual
espesor, pero la igualdad de diámetro es menor; lo que no solo disminuye la cantidad de
material empleado sino que también baja el costo de fabricación, principalmente tratándose de
espesores mayores.
Este tipo de cabezas se usa mucho en recipientes que trabajan a presiones de 7 kg/cm2
, y
mayores, pero se emplea en la mayoría de los recipientes que trabajan a presiones superiores a
los 14 kg/cm2
y siempre y cuando su espesor no resulte mayor de 51mm (2‖).
Si la relación de los ejes de la elipse es de 2:1, la resistencia de la cabeza es
aproximadamente igual a la de un cilindro sin costuras con los mismos diámetros y espesores,
por lo que resulta más económico el diseño y fabricación.
Geometría de las Cabezas.
Para hacer la elección del tipo de cabezas más adecuada para el diseño de recipientes
tomando en cuenta la geometría de la misma, va a depender directamente de la presión de

diseño y diámetro del recipiente como se verá más adelante, cuando seleccionemos sus
fórmulas.
Es decir que para la presión de diseño podemos tomar la clasificación que se
determinó en la sección ―Efecto de la Presión de Diseño” y en el caso del diámetro del
recipiente, en cuanto más grande sea el diámetro a una misma presión, el espesor será más
grande y dado este espesor se pueda determinar la cabeza más apropiada.
La figura 4.1, es un esquema de las fórmulas utilizadas para el cálculo de espesores y presiones
de prueba para los diferentes elementos antes mencionados.
Facilidad de adquisición de los tipos de cabezas en el mercado.
Para hacer la elección desde este punto de vista, va a depender tanto de las
condiciones de la presión de diseño, geometría de la cabeza y su costo; ésta última condición
solamente se tomará en cuenta cuando por condiciones de diseño, exista la alternativa de
seleccionar entre dos cabezas, para ello se tienen que analizar sus costos y así elegir la más
apropiada, esto es a criterio del diseñador.
La facilidad de adquisición de las cabezas va en proporción a su facilidad de fabricación y a la
demanda existente en el mercado. Así tenemos por ejemplo que las cabezas torisféricas son más
fáciles de adquirir o sea las más comerciales (por que se fabrican en México) y después las
elípticas.
En el caso de las hemisféricas y las toricónicas como son un tipo de cabezas especiales,
o sea que muy rara vez se utilizan y su fabricación sale muy costosa y por otro lado casi no se
fabrican en el país, su adquisición se dificulta, por lo tanto como ya se dijo anteriormente
solamente se utilizan en caso de presiones grandes y diámetros grandes a una misma presión.
4.3 REVISIÓN DE LAS PARTES DE UN RECIPIENTE, POR PRESIÓN
EXTERIOR DE SEGURIDAD.
Dadas las condiciones de operación del recipiente cilíndrico (en nuestro estudio de la torre) y de
los equipos conectados a ellos, puede presentarse el caso de que exista una presión negativa
(presión de vació) en el interior de ellos, este factor es de suma importancia en el diseño; dicha

presión no puede ser determinada con exactitud, ya que se presentará únicamente cuando se
lleve a cabo el vació del recipiente, debido a la succión de la bomba.
Por lo antes expuesto el Código ASME, específica para cálculo de recipientes
cilíndricos a vacío total, un valor a partir de 1.055 kg/cm2
(15 lb/in2
) y determina que para otros
tipos de recipientes que no estén sometidos a vacío total se calcule para un valor a partir de
0.176 kg/cm2
(2.5 lb/in2
), esto se refiere a recipientes que trabajan a presión atmosférica o
mayor.
Esto quiere decir, que por el vacío que existe dentro del recipiente cilíndrico hay que
revisarlo por presión exterior de seguridad y para el caso en que no exista presión interna en el
recipiente o que ésta sea menor que 1.67 veces la presión exterior, dicho recipiente se diseña
con una presión interna de 1.67 veces la presión exterior.

Tabla 4.1. Fórmulas para el cálculo de espesores y presiones de prueba para los diferentes
elementos.
t
R t = PR
SE-0.6P
P= SEt
R+0.6t
INTERIOR
Ro t = P Ro
SE+0.4P
P= SEt
Ro-0.4t
EXTERIOR
CUERPO CILINDRICO
t = P R
2SE-0.2P
P = SE t
R+0.2t
INTERIOR EXTERIOR
CABEZAS HEMISFERICAS
R Ro
t = P Ro
2SE+0.8P
P = 2SE t
Ro-0.8t
t = P D
2SE-0.2P
P = 2SE t
D+0.2t
INTERIOR EXTERIOR
CABEZAS ELIPSOIDALES 2:1
D
t = PDo
2SE+1.8P
P = 2SE t
Do-1.8t
D
SECCIÓN CONICA
t =
P =
a a
INTERIOR
a MAXIMA =30
EXTERIOR
a MAXIMA =30
t = 0.885PL
SE-0.1P
P = SE t
0.885L+0.1t
INTERIOR EXTERIOR
D Do
CABEZAS TORISFERICAS
L
R
Si L/r =16 2
3
t = PLM
2SE-0.2P
P = SE t
LM+0.2t
Si L/r >16 2
3
Lo
R t = 0.885PLo
SE+0.8P
P = SE t
0.885Lo-0.8t
Si L/r =16 2
3
t = PLoM
2SE+P(M-0.2)
P = 2SE t
MLo-t(M-0.2)
Si L/r >16 2
3
t
t
t
t
t
t
Do
t
Do
t
t
FACTOR
M
L/r
M
6.5
1.39
7.0
1.41
7.5
1.44
8.0
1.46
8.5
1.48
9.0
1.50
9.5
1.52
10.0
1.54
10.5
1.56
11.0
1.58
11.5
1.60
12.0
1.62
12.5
1.65
13.0
1.69
a = Angulo del cono
D = Diametro interior
Do= Diametro exterior
E= Eficiencia de la junta
L = Longitud del radio
Lo = Longitud del radio ext.
M= Factor (ver tabla)
P = Presion maxima
R= Radio interior
Ro = Radio exterior
S= Esfuerzo maximo
t = Espesor
Fig. 4.1
TIPOS DE CABEZAS
DIBUJO: J.C.M.
2 SE t cosa
D+1.2 t cosa
PD
2 cosa (SE-0.6P)
t =
P = 2 SE t cosa
Do+0.8 t cosa
PDo
2 cosa (SE+0.4P)

Cilindro.
Un recipiente cilíndrico sometido a presión exterior tiene un esfuerzo circunferencial de
compresión igual al doble del esfuerzo longitudinal causado por dicha presión exterior. En estas
condiciones el recipiente puede llegar a fallar por inestabilidad estática, causada por el esfuerzo
circunferencial de compresión.
Cuando un recipiente es sometido a presión interna y posee un espesor muy delgado en
relación a su longitud relativamente grande, puede llegar a fallar, e incluso con esfuerzos que
están abajo del punto de fluencia o cedencia.
El valor de la presión exterior a la cual llega a fallar el recipiente se denomina ―Presión
Critica‖, dicha presión está en función de la relación Do/tc (diámetro exterior/espesor
corroído), del módulo de elasticidad del material y de la relación L/Do (longitud del
recipiente/diámetro exterior).
El diseño por presión critica de recipientes cilíndricos, como ya se dijo, está basado en
consideración de la estabilidad elástica del mismo y su cálculo está hecho por aproximaciones
sucesivas usando las siguientes fórmulas dadas por el Código ASME, Sección VIII, División 1,
parte UG-28.
6
2
D
Lt
L
y
t
D
Do 




….(4.6) y (4.7)
Relaciones:
?
10
? 


Do
L
y
t
Do
….(4.8) y (4.9)
Con estos valores y la Fig. G; Subparte 3 de la Sección II del Código, se obtiene el valor de A.
De aquí se verifica para qué caso es aplicable.

Para valores de A < 0.000175









t
Do
AE
Pa
3
2
…….(4.10)
Para valores de A > 0.000175
Con el valor de A, la temperatura (T) y de la Fig. CS-2, Subparte 3 de la Sección II del Código:










tc
Do
B
Pa
in
lb
B
3
4
? 2
…….(4.11)
Donde:
Pa.- Presión exterior admisible del cilindro (kg/cm2
ó lb/pulg2
).
B.- Factor de las gráficas G y CS-2, Subparte 3 de la Sección II del Código, (este es el caso
para el acero al carbono con bajo contenido de níquel).
Do.- Diámetro exterior del cascarón (cm ó pulg).
tc.- Espesor mínimo del cascarón (cm ó pulg.)
L.- Longitud entre líneas de tangencia o longitud entre centro de atiezadores en (cm ó pulg).
E.- Modulo de elasticidad.
Como Pa = ¿ > P.E.S. (El espesor es adecuado).
Como Pa = ¿ < P.E.S. (Se incrementa el espesor o se agregan aros atiezadores).
Si Pa (Presión exterior admisible) resulta menor que la presión exterior a la que va a estar
sometido el recipiente, entonces esto puede fallar por inestabilidad elástica. Para evitar la falla,
el recipiente requiere aumentarle su espesor o de uno o varios aros atiezadores, dependiendo de
las dimensiones del recipiente; si es muy grande, el aumentar su espesor es incosteable por lo
que es más conveniente y más barato poner aros atiezadores; el número de ellos depende hasta
el momento en que la presión admisible sea mayor que la presión exterior a que va ser sometido

el recipiente, estos aros atiezadores son anillos exteriores colocados circunferencialmente con
lo que aumenta la resistencia del recipiente.
Para determinar la altura de la cabeza (h), va a depender del tipo de ellas, así tenemos:
Para cabezas torisféricas: existe el Catálogo LUKENS que da valores de la altura para esta
cabeza en proporción al diámetro del recipiente, con márgenes de 6 pulgadas.
Para casos en que el diámetro no coincida con un valor tabulado, es necesario hacer una
interpolación y así poder determinar su altura.
Para cabezas elípticas 2:1: La altura es igual al diámetro interior entre cuatro, o sea:
4
D
H 
…..(4.12)

FIG.
G.
SUBPARTE
II
SECCIÓN
II
DEL
CÓDIGO
ASME-
GRAFICA
PARA
RECIPIENTES
CILÍNDRICOS
SUJETOS
A
CARGAS
EXTERNAS
O
COMPRESIVAS
(PARA
TODOS
LOS
MATERIALES)

FIG.
CS-2,
SUBPARTE3
DE
LA
SECCIÓN
II
DEL
CÓDIGO
ASME

Cabezas.
Para el diseño de cabezas elipsoidales (elípticas) y torisféricas por presión exterior (presión
sobre el lado convexo de la cabeza), el Código ASME establece que el espesor requerido en el
punto más delgado después de haber formado la cabeza, debe ser el mayor que resulte de las
siguientes consideraciones:
1. El espesor calculado por las fórmulas correspondientes para Presión interna, haciendo las
siguientes modificaciones:
 Presión externa de diseño = 1.67 la presión interna de diseño.
 E = 1.00 para todos los casos.
2.- El espesor que resulte del siguiente procedimiento:
Primero: Supóngase un espesor de cabeza (th) y determine el valor de L1, siendo para la
cabezas torisféricas L1= Do y para cabezas elípticas, el punto más débil que es el centro, ya que
es ahí donde su radio de curvatura es mayor (igual al diámetro del cascarón para una cabeza con
relación de ejes de 2:1). Este radio de curvatura es menor conforme alejamos el punto
considerado del centro de la cabeza hacia la junta con el cascarón.
Por esta razón para el cálculo se toma un radio de curvatura promedio, el cual puede
determinarse de la tabla empírica (Tabla 4.1). Su relación está dada por L1= Kdo.
Factor K para cabezas elípticas.
Do = D + 2t
K = ¿ (Para cabezas elípticas 2:1 K = 0.9)
Ro = ¿
t = (th × C)
Tabla 4.1
D/2h 3.0 2.8 2.6 2.4 2.2 2.0 1.8 1.6 1.4 1.2 1.0
K 1.36 1.27 1.18 1.08 0.99 0.90 0.81 0.73 0.65 0.57 0.50

Segundo: Calcule el valor de A por medio de la siguiente ecuación:







t
Ro
A
125
.
0
….(4.13)
Tercero: Con el valor de A y el de la temperatura de diseño se entra a la Fig. CS-2, Subparte 3
de la sección II del Código ASME y se obtiene el valor de B.
Cuarto: Para el cálculo de Pa el Código ASME tomando en cuenta el siguiente aspecto:
Para valores de A < 0.000175
2
'
0625
.
0








t
Ro
E
Pa
….(4.14)
E´.- Modulo de Elasticidad.
Para valores de A > 0.000175
Con el valor de A, la temperatura (T), entrar a la Fig. CS-2, Subparte 3 de la sección II del
Código ASME.
2
?
in
lb
B 
2
4








t
Ro
B
Pa
…..(4.15)
Como Pa = ¿(lb/in2
) > P.E.S. (El espesor es adecuado).

Como Pa = ¿(lb/in2
) < P.E.S. (Se incrementa el espesor o se agregan aros atiezadores).
Quinto: Compárese el valor de Pa con la Presión Exterior de Seguridad (P.S.E.) y si Pa
(Presión Exterior Admisible) < 0.176 kg/cm2
ó 1.033 kg/cm2
, según el caso es necesario
aumentar el espesor de la cabeza, hasta que Pa > 0.176 kg/cm2
(2.5 lb/in2
) ó 1.033 kg/cm2
(15
lb/pulg2
).
La nomenclatura de todas las literales antes mencionadas es:
E’ = Modulo de Elasticidad a la temperatura de diseño, Fig. CS-2, Subparte 3 de la sección II
del Código ASME (lb/in2
).
T = Espesor mínimo requerido en la cabeza después del formado, sin incluir la tolerancia por
corrosión (cm).
Ro = Radio exterior equivalente de la cabeza (cm).
Do = Diámetro exterior (cm).
K = Factor que depende de las proporciones de la cabeza elíptica, estos valores se muestran en
la tabla UG-37, la cual se muestra en la Tabla anterior.
D = Diámetro interior (cm).
H = Altura de la cabeza (cm).
Pa = Presión exterior admisible de la cabeza (kg/cm2
).
B = Factor de la figura CS-2, Subparte 3 de la Sección II del Código ASME (kg/cm2
).
Determinadas ya las condiciones para el cálculo de la revisión por presión exterior de seguridad
en cabezas, se procede a realizarlo. En nuestro caso se realiza de acuerdo al punto 2 y segunda
condición, anteriormente descrita, y la presión a abatir va a ser la misma que para el cilindro.
Boquillas y Registros.
Como ya se estableció anteriormente, para el cálculo de la revisión por presión exterior de
seguridad, va a estar en función de grandes diámetros, grandes longitudes y espesores
relativamente pequeños, en proporción a lo anterior en boquillas y registros no se presenta este
tipo de condiciones, porque los diámetros más grandes de las boquillas y registros son de 45.7
cm (18‖), 50.8 cm (20‖) y 61.0 cm(24‖), su longitud máxima de la sección del tubo es de
50.0cm (19.68‖) y los espesores muy grandes; aunado a esto, estos tubos están conectados por

un lado con el recipiente cilíndrico que le sirve como aros atiezadores y por el otro lado, tiene la
brida con la misma función, lo que hace necesario revisarlos por presión exterior de seguridad o
presión de vacío.
4.4 CONDICIONES REALES DE LA PRESIÓN DE TRABAJO MÁXIMA
PERMISIBLE (PTMP).
Para el cálculo de las condiciones reales de la PTMP de un recipiente cilíndrico, se debe
considerar la presión menor calculada con las fórmulas convencionales, para cualquiera de sus
partes especiales.
Para el cálculo de esta presión máxima, deben utilizarse las fórmulas que se usaron para
el cálculo del espesor por presión interna y utilizando para dicho cálculo los espesores
definitivos menos la tolerancia por corrosión. La PTMP siempre debe ser mayor o igual a la
presión de diseño.
Pd
PTMP 
Cilindro.
Por lo que se estableció anteriormente, para el cálculo de la PTMP, se va a tornar en
cuenta la fórmula que se indica a continuación, en la cual se va a despejar la presión (P) y va a
tener los mismos datos que la vez anterior, estos datos van a depender de la sección a calcular,
así se tiene, que la fórmula a utilizar es:
tc
Rc
tc
SE
P




6
.
0 …..(4.16)
Cabezas.
Para el cálculo de la PTMP, en las cabezas se procede al igual que para el cálculo del
cilindro, o sea que, se va a determinar la presión (P), la cual también va a tener los mismos
datos junto con las condiciones expuestas del párrafo 4.4; dichos datos van a depender de la
cabeza a calcular y fórmula a utilizar es:

tc
Dc
tc
SE
P





2
.
0
2
…..(4.17)
Para el cálculo de la PTMP en boquillas y registros, en el departamento de Ingeniería de
Recipientes se hace uso del ASME B16.5-2003, y el procedimiento para determinarlo es el
siguiente:
Con los datos de temperatura de operación y presión de diseño, se seleccionara de la tabla de
dicho Estándar el valor donde la PTMP sea mayor que la Presión de Diseño, el valor donde sea
la máxima presión que soportarán las boquillas y registros.
O también si se conoce el rango de las boquillas y registros, se puede determinar la PTMP; esto
se hace con la temperatura de operación y el rango de las boquillas y registros, donde se crucen
estos dos datos, ese va a ser el valor que asuma la PTMP que soportarán boquillas y registros.
Para este caso, con los datos de temperatura de operación y el rango de las boquillas y registros
(300 lb).

Condición gobernante.
Esta condición se refiere al valor menor del cálculo de la PTMP, esto quiere decir, que después
de haber efectuado todos los cálculos de esta presión para las distintas secciones del recipiente
(torre), la que resulte con el menor valor es la que va a gobernar, o será la sección que
posiblemente puede fallar en primera instancia.
Condiciones reales de la presión de prueba.
Todos los recipientes cilíndricos diseñados de acuerdo al Código ASME, deben de someterse a
una Presión de Prueba (Pp) que puede ser Hidrostática o Neumática. Solamente quedan fuera
de este requisito aquellos recipientes de dimensiones pequeñas, que el Código los excluye de su
jurisdicción.

Prueba hidrostática.
En este tipo de pruebas el recipiente debe someterse a una presión de prueba cuando menos
igual a 1.3 veces la PTMP, efectuada por coeficientes que resulta de dividir el esfuerzo
permisible del material a la temperatura de prueba entre la temperatura de diseño.
Al ir aplicando la presión de prueba y cuando éste ha alcanzado las 2/3 partes de su valor, se
inicia la inspección del recipiente, esta inspección se hace visual en todas las uniones y
conexiones. La inspección para detectar fugas puede o no llevarse a cabo si se prevé lo
siguiente:
1. Que se aplique un gas para pruebas de fuga.
2. Que se pueda sustituir el gas para la prueba si lo determina de común acuerdo el
inspector y el fabricante.
3. Que todas aquellas juntas que quedan ocultas después del armado, se les haga una
inspección visual antes de dicho armado.
Aunque generalmente en este tipo de pruebas se usa agua, también se puede usar cualquier
liquidó no perjudicial debajo de su temperatura de ebullición.
Prueba Neumática.
Este tipo de pruebas se utilizan para los recipientes que están diseñados de una forma tal, que
no se tenga la seguridad de que se pueda llenar de agua completamente (tal es el caso de las
torres verticales muy altas, diseñadas para manejar vapores); para este caso se debe emplear
este tipo de pruebas. La presión de prueba Neumática, también debe ser al menos 1.3 veces del
valor de la PTMP a la temperatura de prueba.
Al efectuar este tipo de pruebas la presión en el recipiente debe incrementarse gradualmente a
no más de la mitad de la presión de prueba; de este valor en adelante la presión debe elevarse en
incrementos de 1/10 de la presión de prueba hasta alcanzar la PTMP y mantenerse por un
tiempo suficiente (24 horas) para permitir la inspección del recipiente.

Las dos pruebas que pueden llevarse a cabo en un recipiente y dado que en este caso la prueba
que se le va a hacer a la torre es la Hidrostática; las fórmulas que se emplean para el cálculo de
la Presión de Prueba (Pp) son las mismas que se utilizaron para el cálculo de la PTMP como ya
se dijo, pero tendrán las siguientes modificaciones:
1. Los espesores que se toman para el cálculo de esta prueba, son los comerciales con los
cuales se fabricará la torre (espesores nuevos).
2. Los diámetros y radios son los reales o sea que considera la corrosión.
Ya establecidas las condiciones para el cálculo de la Presión de Prueba, se procederá a
determinar dicho cálculo.
Cilindro.
Como se dijo anteriormente, se utiliza la misma fórmula que se utilizó para el cálculo de la
PTMP, con las modificaciones antes expuestas o sea que:
t
R
t
SE
Pp





6
.
0
5
.
1
…….(4.18)
Cabezas.
Para el cálculo de la Presión de Prueba (Pp), en este caso se va a seguir el mismo procedimiento
anterior, o sea que la fórmula a utilizar es:
t
D
t
SE
Pp






2
.
0
2
5
.
1
……(4.19)
Para el cálculo de la Presión de Prueba (Pp) en boquillas y registros en el Departamento de
Ingeniería de Recipientes, se hace uso del ASME B16.5-2003 (tabla de prueba hidrostática) en
el cual se tiene una tabla ya tabulada y el procedimiento a seguir es el siguiente:

Con el rango de boquillas y registros se entra a la tabla de dicho Estándar y donde se cruce el
rango de boquillas y el grupo de material, este es el valor en la que se tiene que hacer la Prueba
Hidrostática.
Condición Gobernante.
Al igual que para el caso de la PTMP, también la Presión de Prueba (Pp) va a tener su
condición de prueba gobernante, las presiones antes calculadas, el valor menor de ellas va a ser
el que va a gobernar o donde posiblemente va a fallar el recipiente (Torre), en este caso la
Presión de Prueba (Pp) gobernante.

CAPITULO 5
RECIPIENTES ESFÉRICOS
5.1. ESFERA SOMETIDA A PRESIÓN INTERNA
Cuando un recipiente es sometido a presión interna, se genera un esfuerzo
circunferencial y un esfuerzo longitudinal, así para cuestiones de diseño, ambos esfuerzos
deben ser determinados. De esta manera los distintos códigos utilizados para el diseño de estos
equipos difieren, unos códigos de otros, en el factor de seguridad empleado por cada código.
Por lo antes expuesto, y a manera de ilustración, se presenta a continuación la forma en
la que pueden ser evaluados estos esfuerzos.
5.1.1. Esfuerzos permisibles en recipientes a presión
Consideramos un recipiente esférico sometido a una presión interna uniforme P, como
se muestra en la Figura 5.1. Como puede observarse, para una esfera toda sección que pase por
un centro de la misma clase de cuerpo libre. Por lo consiguiente, el esfuerzo longitudinal será
igual al esfuerzo circunferencial, σt= σc
(a)
P
(b)
(c)
Figura 5.1. Recipiente esférico sometido a presión interior
Así pasando una sección por el centro de la esfera y aislándola, Figura 2.1., podemos aplicar las
ecuaciones de equilibrio.

   
t
PR
Rt
R
P
F
t
t
2
0
2
*
0
2





 




………. (5.1)
Donde:
P = Presión.
R = Radio del recipiente.
t = Espesor del cascaron.
σt = Esfuerzo tangencial.
σc = Esfuerzo circunferencial.
Debe hacerse notar que el plano del corte puede localizarse en cualquier dirección, sin
afectar en nada el resultado. De esta manera el diseño por presión interna consiste en
determinar los espesores adecuados a lo largo de toda la esfera. Las modificaciones realizadas a
esta ecuación por los diversos códigos toman en cuenta otros factores tales como la eficiencia
de las juntas soldadas y el factor de seguridad.
Por ejemplo el código ASME amplia el rango de aplicación de la ecuación (5.1)
mediante una modificación empírica, agregando a dicha ecuación una constante igual a 0.1. De
modo que se obtiene lo siguiente:
1
.
0
2

t
R
P
t

…….. (5.2)
De donde se puede despejar a la variable t que es la que interesa en el diseño.
P
PR
t
t 2
.
0
2 


……….. (5.3)

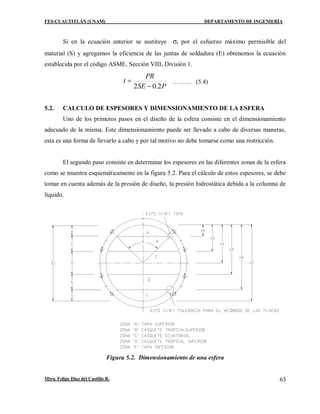

Si en la ecuación anterior se sustituye σt por el esfuerzo máximo permisible del
material (S) y agregamos la eficiencia de las juntas de soldadura (E) obtenemos la ecuación
establecida por el código ASME, Sección VIII, División 1.
P
SE
PR
t
2
.
0
2 
 ……… (5.4)
5.2. CALCULO DE ESPESORES Y DIMENSIONAMIENTO DE LA ESFERA
Uno de los primeros pasos en el diseño de la esfera consiste en el dimensionamiento
adecuado de la misma. Este dimensionamiento puede ser llevado a cabo de diversas maneras,
esta es una forma de llevarlo a cabo y por tal motivo no debe tomarse como una restricción.
El segundo paso consiste en determinar los espesores en las diferentes zonas de la esfera
como se muestra esquemáticamente en la figura 5.2. Para el cálculo de estos espesores, se debe
tomar en cuenta además de la presión de diseño, la presión hidrostática debida a la columna de
líquido.
?
Figura 5.2. Dimensionamiento de una esfera

El dimensionamiento de la esfera consiste en definir las dimensiones de todos los
sectores que componen a la misma. Esto puede ser dado en tres formas:
1) Definir las dimensiones k, h y H.
2) Definir los ángulos para cada sector.
3) Definir los arcos denominados d’ y d.
Así mismo, se lleva a cabo el dimensionamiento en base a definir los arcos d’ y d.
El arco d’ se tomara con un valor de 3048 mm (10 ft) y los arcos d serán determinados
en base a la ecuación siguiente:
6
)
175
.
3
(
8
'
2
. 


d
I
D
d

………. (5.5)
Donde:
3.175 mm (1/8‖). Es la tolerancia dada para acomodo de las placas. De esta forma las
dimensiones a manejar serán dadas en mm.
D.I. Es el diámetro interior del recipiente.
1) Cálculo de las dimensiones k, h y H
Dimensión ―k‖
).
2
cos
1
(


 R
k ……. (5.6)
Donde:
R
d'
3
.
57

 ……….. (5.7)
R = Radio interior del recipiente.
Dimensión ―h‖




















2
2
cos 1


Rsen
R
h ………. (5.8)

Donde:
R
d)
(
3
.
57
1 
 ……….. (5.9)
Dimensión ―H‖







2
2 1

Rsen
H ……….. (5.10)
2) Cálculo de las dimensiones internas, ver Figura 2.3
1) Diámetros polares 2 y 7.














2
2
2


Dsen
Rsen
Dp …………. (5.11)
2) Diámetro tropical 3 y 5.














2
2
2 3
3 

Dsen
Rsen
Dt ………. (5.12)
3) Diámetros tropicales medio.














2
2
2 2
2 

Dsen
Rsen
Dtm .......... (5.13)
Siendo:
R
d
d 3
.
57
)
13
'
(
2



 .......... (5.14)


 
 1
3 2 ………… (5.15)

Figura. 5.3 Dimensiones interiores del recipiente
Una vez determinado la forma que se seguirá para la dimensionamiento de la de esfera
se dará inicio al proceso de obtención de los espesores de la envolvente del recipiente de
almacenamiento esférico, para esto se tiene que obtener primero las dimensiones requeridas de
la esfera como son diámetro interior, radio, entre otros.
5.3. CONSTRUCCIÓN DE ESFERAS
Las esferas son construidas por placas de acero que han sido formadas y cortadas en tamaños
adecuados y sus extremos preparados para la aplicación de soldadura. Las conexiones
principales, tales como boquillas y accesorios, son generalmente soldadas a las placas del
envolvente durante la fabricación. En el taller y estas placas son relevadas de esfuerzos antes de
ser enviadas.

Debido a sus dimensiones, las esferas son montadas en campo, la soldadura es usada a través y
en cada una de las juntas en la envolvente y deberá ser de penetración.
Las esferas para el almacenamiento de líquidos o gases, son soportados por columnas
cilíndricas soldadas a la envolvente en la zona del ecuador. La sección superior de cada
columna puede descansar sobre una columna de concreto o toda la longitud de la columna
puede ser de acero. Varillas y tensores son utilizados para llevar las cargas de viento o sismo a
la cimentación.
Figura. 5.4 Recipiente esférico

BIBLIOGRAFÍA
1. NRF-028-PEMEX:2004.
2. Código ASME, Sección VIII, División 1.
Edición 2007.
3. Manual de Obras Civiles de la Comisión Federal de Electricidad e Instituto de
investigaciones de Electricidad, Análisis por Sísmico y Viento CFE. Edición 1993.
4. Pressure Vessel Design Manual.
Dennis R. Moss
Edition by golf Publishing Company Edition 1987.
5. Pressure Vessel Handbook.
Eugene F. Meegyesey.
Sixt Edition. New York, 1993.
6. Design. Handbook
Henry H. Bednar.
First Edition. New York Ed Van Nostran Rein Hold Co. 1981.
7. Manual de Construcción en Acero
Instituto Mexicano de la Construcción en Acero, A.C. Limusa. México. 1987
8. Theory and Design Loads For Buildings and Other Structures.
Edited by American National Stander Edition 1974.
9. Structural Analysis and Design of Process Equipment.
Maan H. Jawad
Edited by Wiley-interscience Publication Edition 1989.
10. Design of Process Equipment.
Kanti K. Mahajan
Publishing Inc. Edition 1994.

GLOSARIO
A continuación, se definen los conceptos más empleados en el presente trabajo, con la
finalidad de facilitar su comprensión:
BOQUILLA.- Orificio practicado en un tanque para la entrada y/o salida de un fluido o la
instalación de un instrumento de medición, generalmente son bridadas o roscadas.
BRIDA.- Accesorio para acoplamiento de tuberías, que facilita el armado y desarmado de las
mismas.
CARGA HIDROSTÁTICA.- La presión ejercida por un líquido en reposo.
CARGA MUERTA.- La fuerza debida al peso propio de los elementos a considerar.
CARGA VIVA.- La fuerza ejercida por cuerpos externos, tales como: nieve, lluvia, viento,
personas y/o objetos en tránsito, etc.
CÓDIGO.- Conjunto de mandatos dictados por una autoridad competente.
CORROSIÓN.- Desgaste no deseado, originado por la reacción química entre el fluido
contenido y/o procesado y el material de construcción del equipo en contacto con el mismo.
EFICIENCIA DE JUNTAS SOLDADAS.- Valor numérico dado por el Código o Estándar
correspondiente (Grado de Confiabilidad).
ESTÁNDAR.- Sugerencias para la fabricación y diseño, originadas por la experiencia.
NORMA.- Conjunto de reglas para el dimensionamiento y el cálculo.
PRESIÓN ATMOSFÉRICA.- Es la producida por el peso del aire y su valor depende de la
altura del sitio indicado sobre el nivel del mar.
PRESIÓN DE DISEÑO.- Es la presión manométrica considerada para efectuar los cálculos.
PRESIÓN DE OPERACIÓN.- Presión manométrica a la cual estará sometido el tanque en
condiciones normales de trabajo.
PRESIÓN DE PRUEBA.- Valor de la presión manométrica que sirva para realizar la prueba
hidrostática o neumática.
RECIPIENTE.- Depósito cerrado que aloja un fluido a una presión manométrica diferente a la
atmosférica, ya sea positiva o negativa.
TANQUE.- Depósito diseñado para almacenar o procesar fluidos, generalmente a
presión atmosférica o presión internas relativamente bajas.

Recipientes a presion

Más contenido relacionado

La actualidad más candente (20)

Similar a Recipientes a presion (20)

Más de BenignoChambilla (17)

Último (20)

Recipientes a presion
