reporte dialux

Fecha 16/07/2021
Created
with
DIALux
NIVEL 01

NIVEL 01
Observaciones preliminares
Indicaciones para planificación:
Las magnitudes de consumo de energía no tienen en cuenta
escenas de luz ni sus estados de atenuación.

NIVEL 01
Contenido
Portada 1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Observaciones preliminares 2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Contenido 3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Descripción 7
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lista de luminarias 8
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fichas de producto
Philips - DN570B 1 xLED20S/830 C PGO (1x LED20S/830/-) 9
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Philips - DN570B 1 xLED38S/TWH-2700 C (1x LED38S/TWH-2700) 10
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Philips - DN570C 1 xLED24S/840 C (1x LED24S/840) 11
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Philips - RC461B POE W60L60 1 xLED34S/BU840 OC (1x LED34S/BU840) 12
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Philips - RC461B PSD W60L60 1 xLED40S/930 (1x LED40S/930/-) 13
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Terreno 1
Edificación 1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Terreno 1 - Edificación 1
AULA PEDAGOGICA
Lista de locales (Evaluación energética) 15
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Objetos de cálculo 22
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Terreno 1 - Edificación 1 - AULA PEDAGOGICA
ALMACEN DE LIBROS
Resumen 25
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

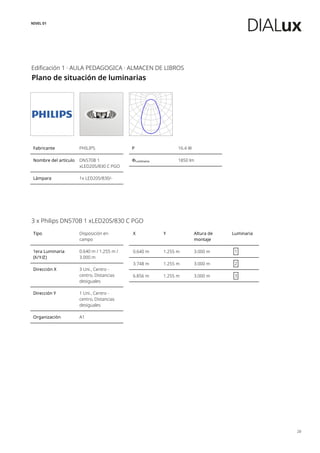

Plano de situación de luminarias 27
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Plano útil (ALMACEN DE LIBROS) / Iluminancia perpendicular (Adaptativamente) 32
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
AULA DE INNOVACION PEDAGOGICA
Resumen 33
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

NIVEL 01
Contenido
Plano útil (AULA DE INNOVACION PEDAGOGICA) / Iluminancia perpendicular
(Adaptativamente)
41
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
AULA PEDAGOGICA
Resumen 42
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Plano útil (AULA PEDAGOGICA) / Iluminancia perpendicular (Adaptativamente) 50
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
AULA PEDAGOGICA
Resumen 51
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Plano útil (AULA PEDAGOGICA) / Iluminancia perpendicular (Adaptativamente) 59
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

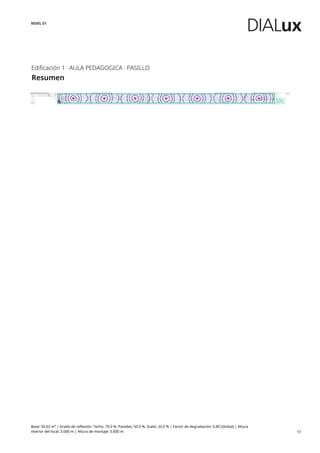

PASILLO
Resumen 60
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Plano útil (PASILLO) / Iluminancia perpendicular (Adaptativamente) 67
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PASILLO
Resumen 68
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

NIVEL 01
Contenido
PASILLO
Resumen 76
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SALA DE CONECTIVIDAD
Resumen 84
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Plano útil (SALA DE CONECTIVIDAD) / Iluminancia perpendicular
(Adaptativamente)
91
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SALA DE LECTURA
Resumen 92
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Plano útil (SALA DE LECTURA) / Iluminancia perpendicular (Adaptativamente) 100
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SALA DE USOS MULTIPLES
Resumen 101
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Plano útil (SALA DE USOS MULTIPLES) / Iluminancia perpendicular
(Adaptativamente)
109
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SS.HH. DAMAS
Resumen 110
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

NIVEL 01
Contenido
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Plano útil (SS.HH. DAMAS) / Iluminancia perpendicular (Adaptativamente) 117
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SS.HH. VARONES
Resumen 118
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Plano útil (SS.HH. VARONES) / Iluminancia perpendicular (Adaptativamente) 125
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SS.HH. VARONES
Resumen 126
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Plano útil (SS.HH. VARONES) / Iluminancia perpendicular (Adaptativamente) 133
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

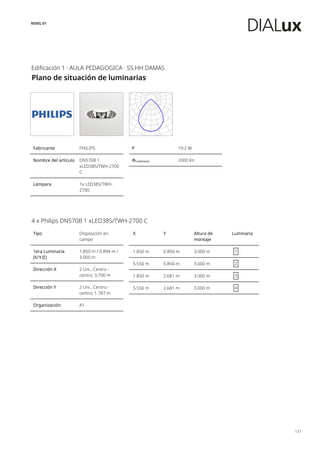

SS.HH DAMAS
Resumen 134
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Plano útil (SS.HH DAMAS) / Iluminancia perpendicular (Adaptativamente) 141
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
TALLER DE ARTE
Resumen 142
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Plano útil (TALLER DE ARTE) / Iluminancia perpendicular (Adaptativamente) 150
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Glosario 151
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

NIVEL 01
Lista de luminarias
8
438902 lm
Φtotal
3317.6 W
Ptotal
132.3 lm/W
Rendimiento lumínico
Uni. Fabricante N° de artículo Rendimiento lumínico
Φ
P
Nombre del artículo
15 PHILIPS 112.8 lm/W
1850 lm
16.4 W
DN570B 1 xLED20S/830 C PGO
2000 lm
19.2 W
DN570B 1 xLED38S/TWH-2700 C
2600 lm
18.4 W
DN570C 1 xLED24S/840 C
3399 lm
25.0 W
RC461B POE W60L60 1 xLED34S/BU840 OC
4000 lm
30.0 W
RC461B PSD W60L60 1 xLED40S/930

NIVEL 01
Ficha de producto
9
PHILIPS DN570B 1 xLED20S/830 C PGO
P 16.4 W
ΦLámpara 1850 lm
ΦLuminaria 1850 lm
η 100.00 %
Rendimiento
lumínico
112.8 lm/W
CCT 3000 K
CRI 100
LuxSpace, versión empotrada: alta eficiencia, comodidad visual y
elegante diseño Para los clientes los ahorros energéticos son una
prioridad. LuxSpace proporciona la combinación perfecta de
eficiencia, comodidad y diseño sin renunciar al rendimiento lumínico
(uniformidad y buen índice de reproducción cromática). Ofrece una
amplia gama de opciones para crear el ambiente deseado, sea cual
sea la aplicación.
CDL polar
Diagrama UGR (SHR: 0.25)

NIVEL 01
Ficha de producto
10
PHILIPS DN570B 1 xLED38S/TWH-2700 C
P 19.2 W
ΦLámpara 2000 lm
ΦLuminaria 2000 lm
η 100.00 %
Rendimiento
lumínico
104.2 lm/W
CCT 3000 K
CRI 100
LuxSpace, versión empotrada: alta eficiencia, comodidad visual y
sea la aplicación.
CDL polar

NIVEL 01
Ficha de producto
11
PHILIPS DN570C 1 xLED24S/840 C
P 18.4 W
ΦLámpara 2600 lm
ΦLuminaria 2600 lm
η 100.00 %
Rendimiento
lumínico
141.3 lm/W
CCT 4000 K
CRI 80
LuxSpace, versión adosada: alta eficiencia, comodidad visual y
sea la aplicación.
CDL polar

NIVEL 01
Ficha de producto
12
PHILIPS RC461B POE W60L60 1 xLED34S/BU840 OC
P 25.0 W
ΦLámpara 3400 lm
ΦLuminaria 3399 lm
η 99.98 %
Rendimiento
lumínico
136.0 lm/W
CCT 3000 K
CRI 100
PowerBalance Generación 2: rendimiento sostenible Cuando se trata
de iluminar un espacio de oficina con luminarias LED, la gente
normalmente desea invertir en sostenibilidad, siempre que su
inversión se amortice. Al mismo tiempo, el sistema debe cumplir las
normas de iluminación de oficinas para garantizar un entorno de
trabajo cómodo. PowerBalance Generación 2 es la luminaria LED de
Philips de mayor eficiencia energética y que cumple las normativas
para uso en oficinas. En comparación con la solución T5, ahorra más
de la mitad en costes energéticos y la fuente de luz tiene una vida
útil mayor. Esto se traduce en costes operativos significativamente
inferiores, lo que garantiza una amortización que se ajusta a las
necesidades del mercado de especificación. Con esta gama se puede
utilizar toda una serie de luminarias semimodulares y modulares
muy versátiles. Estas luminarias se pueden montar fácilmente en
techos con perfiles vistos y ocultos, así como en techos de escayola.
CDL polar

NIVEL 01
Ficha de producto
13
PHILIPS RC461B PSD W60L60 1 xLED40S/930
P 30.0 W
ΦLámpara 4000 lm
ΦLuminaria 4000 lm
η 100.00 %
Rendimiento
lumínico
133.3 lm/W
CCT 3000 K
CRI 100
PowerBalance Generación 2: rendimiento sostenible Cuando se trata
de iluminar un espacio de oficina con luminarias LED, la gente
normalmente desea invertir en sostenibilidad, siempre que su
inversión se amortice. Al mismo tiempo, el sistema debe cumplir las
normas de iluminación de oficinas para garantizar un entorno de
trabajo cómodo. PowerBalance Generación 2 es la luminaria LED de
Philips de mayor eficiencia energética y que cumple las normativas
para uso en oficinas. En comparación con la solución T5, ahorra más
de la mitad en costes energéticos y la fuente de luz tiene una vida
útil mayor. Esto se traduce en costes operativos significativamente
inferiores, lo que garantiza una amortización que se ajusta a las
necesidades del mercado de especificación. Con esta gama se puede
utilizar toda una serie de luminarias semimodulares y modulares
muy versátiles. Estas luminarias se pueden montar fácilmente en
techos con perfiles vistos y ocultos, así como en techos de escayola.
CDL polar

NIVEL 01
Edificación 1
Lista de luminarias
14
438902 lm
Φtotal
3317.6 W
Ptotal
132.3 lm/W
Φ
P
1850 lm
16.4 W
2000 lm
19.2 W
2600 lm
18.4 W
3399 lm
25.0 W
4000 lm
30.0 W

NIVEL 01
Edificación 1 · AULA PEDAGOGICA
Lista de locales (Evaluación energética)
15

NIVEL 01
16
ALMACEN DE LIBROS
Ptotal
49.2 W
ALocal
18.56 m²
Potencia específica de conexión
2.65 W/m² = 1.68 W/m²/100 lx (Local)
Ēperpendicular (Plano útil)
158 lx
Uni. Fabricante N° de artículo ΦLuminaria
P
3 PHILIPS 1850 lm
16.4 W
AULA DE INNOVACION PEDAGOGICA
Ptotal
375.0 W
ALocal
71.22 m²
5.27 W/m² = 0.99 W/m²/100 lx (Local)
533 lx
P
15 PHILIPS 3399 lm
25.0 W
AULA PEDAGOGICA
Ptotal
375.0 W
ALocal
71.12 m²
5.27 W/m² = 1.01 W/m²/100 lx (Local)
522 lx
P
15 PHILIPS 3399 lm
25.0 W

NIVEL 01
17
AULA PEDAGOGICA
Ptotal
375.0 W
ALocal
71.22 m²
5.27 W/m² = 0.99 W/m²/100 lx (Local)
533 lx
P
15 PHILIPS 3399 lm
25.0 W

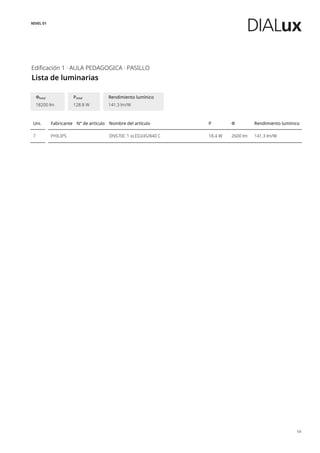

PASILLO
Ptotal
128.8 W
ALocal
50.62 m²
2.54 W/m² = 1.71 W/m²/100 lx (Local)
149 lx
P
7 PHILIPS 2600 lm
18.4 W
PASILLO
Ptotal
147.2 W
ALocal
51.37 m²
2.87 W/m² = 1.72 W/m²/100 lx (Local)
167 lx
P
8 PHILIPS 2600 lm
18.4 W

NIVEL 01
18
PASILLO
Ptotal
92.0 W
ALocal
22.91 m²
4.01 W/m² = 1.77 W/m²/100 lx (Local)
226 lx
P
5 PHILIPS 2600 lm
18.4 W
SALA DE CONECTIVIDAD
Ptotal
75.0 W
ALocal
18.13 m²
4.14 W/m² = 1.15 W/m²/100 lx (Local)
360 lx
P
3 PHILIPS 3399 lm
25.0 W
SALA DE LECTURA
Ptotal
450.0 W
ALocal
83.88 m²
5.36 W/m² = 1.02 W/m²/100 lx (Local)
525 lx
P
15 PHILIPS 4000 lm
30.0 W

NIVEL 01
19
SALA DE USOS MULTIPLES
Ptotal
450.0 W
ALocal
112.34 m²
4.01 W/m² = 1.01 W/m²/100 lx (Local)
398 lx
P
15 PHILIPS 4000 lm
30.0 W
SS.HH. DAMAS
Ptotal
98.4 W
ALocal
34.68 m²
2.84 W/m² = 1.37 W/m²/100 lx (Local)
208 lx
P
6 PHILIPS 1850 lm
16.4 W
SS.HH. VARONES
Ptotal
98.4 W
ALocal
34.68 m²
2.84 W/m² = 1.36 W/m²/100 lx (Local)
208 lx
P
6 PHILIPS 1850 lm
16.4 W

NIVEL 01
20
SS.HH. VARONES
Ptotal
76.8 W
ALocal
26.45 m²
2.90 W/m² = 1.41 W/m²/100 lx (Local)
206 lx
P
4 PHILIPS 2000 lm
19.2 W
SS.HH DAMAS
Ptotal
76.8 W
ALocal
26.45 m²
2.90 W/m² = 1.41 W/m²/100 lx (Local)
206 lx
P
4 PHILIPS 2000 lm
19.2 W
TALLER DE ARTE
Ptotal
450.0 W
ALocal
88.79 m²
5.07 W/m² = 1.01 W/m²/100 lx (Local)
500 lx
P
15 PHILIPS 4000 lm
30.0 W

NIVEL 01
Lista de luminarias
21
438902 lm
Φtotal
3317.6 W
Ptotal
132.3 lm/W
Φ
P
1850 lm
16.4 W
2000 lm
19.2 W
2600 lm
18.4 W
3399 lm
25.0 W
4000 lm
30.0 W

NIVEL 01
Objetos de cálculo
22

NIVEL 01
Objetos de cálculo
23
Planos útiles
Propiedades Ē
(Nominal)
Emín Emáx g1 g2 Índice
Plano útil (AULA PEDAGOGICA)
Iluminancia perpendicular (Adaptativamente)
Altura: 0.800 m, Zona marginal: 0.000 m
522 lx
(≥ 500 lx)
277 lx 608 lx 0.53 0.46 S2
533 lx
(≥ 500 lx)
253 lx 645 lx 0.47 0.39 S4
Plano útil (SALA DE CONECTIVIDAD)
360 lx
(≥ 300 lx)
163 lx 539 lx 0.45 0.30 S6
Plano útil (AULA DE INNOVACION PEDAGOGICA)
533 lx
(≥ 500 lx)
253 lx 640 lx 0.47 0.40 S8
Plano útil (SS.HH. DAMAS)
208 lx
(≥ 200 lx)
98.6 lx 294 lx 0.47 0.34 S10
Plano útil (SS.HH. VARONES)
208 lx
(≥ 200 lx)
101 lx 292 lx 0.49 0.35 S12
206 lx
(≥ 200 lx)
75.7 lx 319 lx 0.37 0.24 S14
Plano útil (SS.HH DAMAS)
206 lx
(≥ 200 lx)
75.3 lx 319 lx 0.37 0.24 S16
Plano útil (TALLER DE ARTE)
500 lx
(≥ 500 lx)
278 lx 575 lx 0.56 0.48 S18
Plano útil (ALMACEN DE LIBROS)
158 lx
(≥ 100 lx)
86.3 lx 252 lx 0.55 0.34 S20
Plano útil (SALA DE LECTURA)
525 lx
(≥ 500 lx)
303 lx 597 lx 0.58 0.51 S22

NIVEL 01
Objetos de cálculo
24
Plano útil (SALA DE USOS MULTIPLES)
398 lx
(≥ 300 lx)
248 lx 480 lx 0.62 0.52 S24
Plano útil (PASILLO)
149 lx
(≥ 100 lx)
61.5 lx 216 lx 0.41 0.28 S26
167 lx
(≥ 100 lx)
81.1 lx 219 lx 0.49 0.37 S28
226 lx
(≥ 100 lx)
136 lx 256 lx 0.60 0.53 S30

NIVEL 01
Edificación 1 · AULA PEDAGOGICA · ALMACEN DE LIBROS
Resumen
Base: 18.56 m² | Grado de reflexión: Techo: 70.0 %, Paredes: 50.0 %, Suelo: 20.0 % | Factor de degradación: 0.80 (Global) | Altura
interior del local: 3.000 m | Altura de montaje: 3.000 m 25

NIVEL 01
Resumen
26
Resultados
Tamaño Calculado Nominal Verificación
Índice
Plano útil Ēperpendicular 158 lx ≥ 100 lx S20
g1 0.55 - - S20
Valores de consumo Consumo 8 kWh/a máx. 700 kWh/a
Potencia específica de
conexión
Local 2.65 W/m² - -
1.68 W/m²/100 lx - -
Perfil de uso: Instituciones de formación - Centros de formación, Colección de material didáctico
Lista de luminarias
Φ
P
1850 lm
16.4 W

NIVEL 01
Plano de situación de luminarias
27

NIVEL 01
28
Fabricante PHILIPS
Nombre del artículo DN570B 1
xLED20S/830 C PGO
Lámpara 1x LED20S/830/-
P 16.4 W
ΦLuminaria 1850 lm
3 x Philips DN570B 1 xLED20S/830 C PGO
Tipo Disposición en
campo
1era Luminaria
(X/Y/Z)
0.640 m / 1.255 m /
3.000 m
Dirección X 3 Uni., Centro -
centro, Distancias
desiguales
Dirección Y 1 Uni., Centro -
centro, Distancias
desiguales
Organización A1
X Y Altura de
montaje
Luminaria
0.640 m 1.255 m 3.000 m 1
3.748 m 1.255 m 3.000 m 2
6.856 m 1.255 m 3.000 m 3

NIVEL 01
Lista de luminarias
29
5550 lm
Φtotal
49.2 W
Ptotal
112.8 lm/W
Φ
P
1850 lm
16.4 W

NIVEL 01
Objetos de cálculo
30

NIVEL 01
Objetos de cálculo
31
Planos útiles
Propiedades Ē
(Nominal)
158 lx
(≥ 100 lx)
86.3 lx 252 lx 0.55 0.34 S20

NIVEL 01
32
Propiedades Ē
(Nominal)
158 lx
(≥ 100 lx)
86.3 lx 252 lx 0.55 0.34 S20

NIVEL 01
Edificación 1 · AULA PEDAGOGICA · AULA DE INNOVACION PEDAGOGICA
Resumen

NIVEL 01
Resumen
34
Resultados
Índice
g1 0.47 - - S8
conexión
Local 5.27 W/m² - -
0.99 W/m²/100 lx - -
Perfil de uso: Instituciones de formación - Centros de formación, Aulas para clases nocturnas y formación para adultos
Lista de luminarias
Φ
P
3399 lm
25.0 W

NIVEL 01
35

NIVEL 01
36
Fabricante PHILIPS
Nombre del artículo RC461B POE W60L60
1 xLED34S/BU840
OC
Lámpara 1x LED34S/BU840
P 25.0 W
ΦLuminaria 3399 lm
15 x Philips RC461B POE W60L60 1 xLED34S/BU840 OC
campo
1era Luminaria
(X/Y/Z)
0.962 m / 1.233 m /
3.070 m
centro, 1.925 m
centro, 2.467 m
Organización A1
X Y Altura de
montaje
Luminaria
0.962 m 1.233 m 3.070 m 1
2.887 m 1.233 m 3.070 m 2
4.812 m 1.233 m 3.070 m 3
6.737 m 1.233 m 3.070 m 4
8.662 m 1.233 m 3.070 m 5
0.962 m 3.700 m 3.070 m 6
2.887 m 3.700 m 3.070 m 7
4.812 m 3.700 m 3.070 m 8
6.737 m 3.700 m 3.070 m 9
8.662 m 3.700 m 3.070 m 10
0.962 m 6.167 m 3.070 m 11
2.887 m 6.167 m 3.070 m 12
4.812 m 6.167 m 3.070 m 13

NIVEL 01
37
X Y Altura de
montaje
Luminaria
6.737 m 6.167 m 3.070 m 14
8.662 m 6.167 m 3.070 m 15

NIVEL 01
Lista de luminarias
38
50985 lm
Φtotal
375.0 W
Ptotal
136.0 lm/W
Φ
P
3399 lm
25.0 W

NIVEL 01
Objetos de cálculo
39

NIVEL 01
Objetos de cálculo
40
Planos útiles
Propiedades Ē
(Nominal)
533 lx
(≥ 500 lx)
253 lx 640 lx 0.47 0.40 S8

NIVEL 01
41
Propiedades Ē
(Nominal)
533 lx
(≥ 500 lx)
253 lx 640 lx 0.47 0.40 S8

NIVEL 01
Edificación 1 · AULA PEDAGOGICA · AULA PEDAGOGICA
Resumen

NIVEL 01
Resumen
43
Resultados
Índice
g1 0.53 - - S2
conexión
Local 5.27 W/m² - -
1.01 W/m²/100 lx - -
Lista de luminarias
Φ
P
3399 lm
25.0 W

NIVEL 01
44

NIVEL 01
45
Fabricante PHILIPS
1 xLED34S/BU840
OC
P 25.0 W
ΦLuminaria 3399 lm
campo
1era Luminaria
(X/Y/Z)
0.962 m / 0.982 m /
3.070 m
centro, Distancias
desiguales
centro, Distancias
desiguales
Organización A1
X Y Altura de
montaje
Luminaria
0.962 m 0.982 m 3.070 m 1
2.887 m 0.982 m 3.070 m 2
4.812 m 0.982 m 3.070 m 3
6.737 m 0.982 m 3.070 m 4
8.662 m 0.982 m 3.070 m 5
0.962 m 3.657 m 3.070 m 6
2.887 m 3.657 m 3.070 m 7
4.812 m 3.657 m 3.070 m 8
6.737 m 3.657 m 3.070 m 9
8.662 m 3.657 m 3.070 m 10
0.962 m 6.332 m 3.070 m 11
2.887 m 6.332 m 3.070 m 12
4.812 m 6.332 m 3.070 m 13

NIVEL 01
46
X Y Altura de
montaje
Luminaria
6.737 m 6.332 m 3.070 m 14
8.662 m 6.332 m 3.070 m 15

NIVEL 01
Lista de luminarias
47
50985 lm
Φtotal
375.0 W
Ptotal
136.0 lm/W
Φ
P
3399 lm
25.0 W

NIVEL 01
Objetos de cálculo
48

NIVEL 01
Objetos de cálculo
49
Planos útiles
Propiedades Ē
(Nominal)
522 lx
(≥ 500 lx)
277 lx 608 lx 0.53 0.46 S2

NIVEL 01
50
Propiedades Ē
(Nominal)
522 lx
(≥ 500 lx)
277 lx 608 lx 0.53 0.46 S2

NIVEL 01
Resumen

NIVEL 01
Resumen
52
Resultados
Índice
g1 0.47 - - S4
conexión
Local 5.27 W/m² - -
0.99 W/m²/100 lx - -
Lista de luminarias
Φ
P
3399 lm
25.0 W

NIVEL 01
53

NIVEL 01
54
Fabricante PHILIPS
1 xLED34S/BU840
OC
P 25.0 W
ΦLuminaria 3399 lm
campo
1era Luminaria
(X/Y/Z)
0.962 m / 1.233 m /
3.070 m
centro, 1.925 m
centro, 2.467 m
Organización A1
X Y Altura de
montaje
Luminaria
0.962 m 1.233 m 3.070 m 1
2.887 m 1.233 m 3.070 m 2
4.812 m 1.233 m 3.070 m 3
6.737 m 1.233 m 3.070 m 4
8.661 m 1.233 m 3.070 m 5
0.962 m 3.700 m 3.070 m 6
2.887 m 3.700 m 3.070 m 7
4.812 m 3.700 m 3.070 m 8
6.737 m 3.700 m 3.070 m 9
8.661 m 3.700 m 3.070 m 10
0.962 m 6.167 m 3.070 m 11
2.887 m 6.167 m 3.070 m 12
4.812 m 6.167 m 3.070 m 13

NIVEL 01
55
X Y Altura de
montaje
Luminaria
6.737 m 6.167 m 3.070 m 14
8.661 m 6.167 m 3.070 m 15

NIVEL 01
Lista de luminarias
56
50985 lm
Φtotal
375.0 W
Ptotal
136.0 lm/W
Φ
P
3399 lm
25.0 W

NIVEL 01
Objetos de cálculo
57

NIVEL 01
Objetos de cálculo
58
Planos útiles
Propiedades Ē
(Nominal)
533 lx
(≥ 500 lx)
253 lx 645 lx 0.47 0.39 S4

NIVEL 01
59
Propiedades Ē
(Nominal)
533 lx
(≥ 500 lx)
253 lx 645 lx 0.47 0.39 S4

NIVEL 01
Edificación 1 · AULA PEDAGOGICA · PASILLO
Resumen

NIVEL 01
Resumen
61
Resultados
Índice
g1 0.41 - - S26
conexión
Local 2.54 W/m² - -
1.71 W/m²/100 lx - -
Perfil de uso: Instituciones de formación - Centros de formación, Superficie de tránsito, pasillos
Lista de luminarias
Φ
P
2600 lm
18.4 W

NIVEL 01
62

NIVEL 01
63
Fabricante PHILIPS
Nombre del artículo DN570C 1
xLED24S/840 C
Lámpara 1x LED24S/840
P 18.4 W
ΦLuminaria 2600 lm
7 x Philips DN570C 1 xLED24S/840 C
campo
1era Luminaria
(X/Y/Z)
2.410 m / 0.750 m /
3.000 m
centro, 4.821 m
centro, 1.500 m
Organización A1
X Y Altura de
montaje
Luminaria
2.410 m 0.750 m 3.000 m 1
7.231 m 0.750 m 3.000 m 2
12.052 m 0.750 m 3.000 m 3
16.873 m 0.750 m 3.000 m 4
21.694 m 0.750 m 3.000 m 5
26.515 m 0.750 m 3.000 m 6
31.336 m 0.750 m 3.000 m 7

NIVEL 01
Lista de luminarias
64
18200 lm
Φtotal
128.8 W
Ptotal
141.3 lm/W
Φ
P
2600 lm
18.4 W

NIVEL 01
Objetos de cálculo
65

NIVEL 01
Objetos de cálculo
66
Planos útiles
Propiedades Ē
(Nominal)
149 lx
(≥ 100 lx)
61.5 lx 216 lx 0.41 0.28 S26

NIVEL 01
67
Propiedades Ē
(Nominal)
149 lx
(≥ 100 lx)
61.5 lx 216 lx 0.41 0.28 S26

NIVEL 01
Resumen

NIVEL 01
Resumen
69
Resultados
Índice
g1 0.49 - - S28
conexión
Local 2.87 W/m² - -
1.72 W/m²/100 lx - -
Lista de luminarias
Φ
P
2600 lm
18.4 W

NIVEL 01
70

NIVEL 01
71
Fabricante PHILIPS
xLED24S/840 C
P 18.4 W
ΦLuminaria 2600 lm
campo
1era Luminaria
(X/Y/Z)
0.752 m / 2.138 m /
3.000 m
centro, 1.504 m
centro, 4.275 m
Organización A1
X Y Altura de
montaje
Luminaria
0.752 m 2.138 m 3.000 m 1
0.752 m 6.413 m 3.000 m 2
0.752 m 10.688 m 3.000 m 3
0.752 m 14.963 m 3.000 m 4
0.752 m 19.238 m 3.000 m 5
0.752 m 23.513 m 3.000 m 6
0.752 m 27.788 m 3.000 m 7
0.752 m 32.063 m 3.000 m 8

NIVEL 01
Lista de luminarias
72
20800 lm
Φtotal
147.2 W
Ptotal
141.3 lm/W
Φ
P
2600 lm
18.4 W

NIVEL 01
Objetos de cálculo
73

NIVEL 01
Objetos de cálculo
74
Planos útiles
Propiedades Ē
(Nominal)
167 lx
(≥ 100 lx)
81.1 lx 219 lx 0.49 0.37 S28

NIVEL 01
75
Propiedades Ē
(Nominal)
167 lx
(≥ 100 lx)
81.1 lx 219 lx 0.49 0.37 S28

NIVEL 01
Resumen

NIVEL 01
Resumen
77
Resultados
Índice
g1 0.60 - - S30
conexión
Local 4.01 W/m² - -
1.77 W/m²/100 lx - -
Lista de luminarias
Φ
P
2600 lm
18.4 W

NIVEL 01
78

NIVEL 01
79
Fabricante PHILIPS
xLED24S/840 C
P 18.4 W
ΦLuminaria 2600 lm
campo
1era Luminaria
(X/Y/Z)
1.057 m / 1.639 m /
3.000 m
centro, 1.544 m
centro, 3.032 m
Organización A1
X Y Altura de
montaje
Luminaria
1.057 m 1.639 m 3.000 m 1
1.657 m 4.611 m 3.000 m 2
2.256 m 7.582 m 3.000 m 3
2.856 m 10.554 m 3.000 m 4
3.456 m 13.526 m 3.000 m 5

NIVEL 01
Lista de luminarias
80
13000 lm
Φtotal
92.0 W
Ptotal
141.3 lm/W
Φ
P
2600 lm
18.4 W

NIVEL 01
Objetos de cálculo
81

NIVEL 01
Objetos de cálculo
82
Planos útiles
Propiedades Ē
(Nominal)
226 lx
(≥ 100 lx)
136 lx 256 lx 0.60 0.53 S30

NIVEL 01
83
Propiedades Ē
(Nominal)
226 lx
(≥ 100 lx)
136 lx 256 lx 0.60 0.53 S30

NIVEL 01
Edificación 1 · AULA PEDAGOGICA · SALA DE CONECTIVIDAD
Resumen

NIVEL 01
Resumen
85
Resultados
Índice
g1 0.45 - - S6
conexión
Local 4.14 W/m² - -
1.15 W/m²/100 lx - -
Perfil de uso: Instituciones de formación - Centros de formación, Aulas, salas de seminarios
Lista de luminarias
Φ
P
3399 lm
25.0 W

NIVEL 01
86

NIVEL 01
87
Fabricante PHILIPS
1 xLED34S/BU840
OC
P 25.0 W
ΦLuminaria 3399 lm
campo
1era Luminaria
(X/Y/Z)
1.850 m / 0.817 m /
3.070 m
centro, 3.700 m
centro, 1.633 m
Organización A1
X Y Altura de
montaje
Luminaria
1.850 m 0.817 m 3.070 m 1
1.850 m 2.450 m 3.070 m 2
1.850 m 4.083 m 3.070 m 3

NIVEL 01
Lista de luminarias
88
10197 lm
Φtotal
75.0 W
Ptotal
136.0 lm/W
Φ
P
3399 lm
25.0 W

NIVEL 01
Objetos de cálculo
89

NIVEL 01
Objetos de cálculo
90
Planos útiles
Propiedades Ē
(Nominal)
360 lx
(≥ 300 lx)
163 lx 539 lx 0.45 0.30 S6

NIVEL 01
91
Propiedades Ē
(Nominal)
360 lx
(≥ 300 lx)
163 lx 539 lx 0.45 0.30 S6

NIVEL 01
Edificación 1 · AULA PEDAGOGICA · SALA DE LECTURA
Resumen

NIVEL 01
Resumen
93
Resultados
Índice
g1 0.58 - - S22
conexión
Local 5.36 W/m² - -
1.02 W/m²/100 lx - -
Perfil de uso: Instituciones de formación - Centros de formación, Auditorios
Lista de luminarias
Φ
P
4000 lm
30.0 W

NIVEL 01
94

NIVEL 01
95
Fabricante PHILIPS
Nombre del artículo RC461B PSD W60L60
1 xLED40S/930
P 30.0 W
ΦLuminaria 4000 lm
15 x Philips RC461B PSD W60L60 1 xLED40S/930
campo
1era Luminaria
(X/Y/Z)
1.083 m / 0.934 m /
3.070 m
centro, Distancias
desiguales
centro, Distancias
desiguales
Organización A1
X Y Altura de
montaje
Luminaria
1.083 m 0.934 m 3.070 m 1
3.733 m 0.934 m 3.070 m 2
6.383 m 0.934 m 3.070 m 3
1.083 m 3.309 m 3.070 m 4
3.733 m 3.309 m 3.070 m 5
6.383 m 3.309 m 3.070 m 6
1.083 m 5.684 m 3.070 m 7
3.733 m 5.684 m 3.070 m 8
6.383 m 5.684 m 3.070 m 9
1.083 m 8.059 m 3.070 m 10
3.733 m 8.059 m 3.070 m 11
6.383 m 8.059 m 3.070 m 12
1.083 m 10.434 m 3.070 m 13

NIVEL 01
96
X Y Altura de
montaje
Luminaria
3.733 m 10.434 m 3.070 m 14
6.383 m 10.434 m 3.070 m 15

NIVEL 01
Lista de luminarias
97
60000 lm
Φtotal
450.0 W
Ptotal
133.3 lm/W
Φ
P
4000 lm
30.0 W

NIVEL 01
Objetos de cálculo
98

NIVEL 01
Objetos de cálculo
99
Planos útiles
Propiedades Ē
(Nominal)
525 lx
(≥ 500 lx)
303 lx 597 lx 0.58 0.51 S22

NIVEL 01
100
Propiedades Ē
(Nominal)
525 lx
(≥ 500 lx)
303 lx 597 lx 0.58 0.51 S22

NIVEL 01
Edificación 1 · AULA PEDAGOGICA · SALA DE USOS MULTIPLES
Resumen

NIVEL 01
Resumen
102
Resultados
Índice
g1 0.62 - - S24
conexión
Local 4.01 W/m² - -
1.01 W/m²/100 lx - -
Lista de luminarias
Φ
P
4000 lm
30.0 W

NIVEL 01
103

NIVEL 01
104
Fabricante PHILIPS
1 xLED40S/930
P 30.0 W
ΦLuminaria 4000 lm
campo
1era Luminaria
(X/Y/Z)
1.248 m / 2.405 m /
3.070 m
centro, Distancias
desiguales
centro, Distancias
desiguales
Organización A1
X Y Altura de
montaje
Luminaria
1.248 m 2.405 m 3.070 m 1
3.871 m 1.876 m 3.070 m 2
1.891 m 5.591 m 3.070 m 3
4.513 m 5.062 m 3.070 m 4
2.533 m 8.777 m 3.070 m 5
5.155 m 8.248 m 3.070 m 6
6.493 m 1.348 m 3.070 m 7
7.135 m 4.534 m 3.070 m 8
7.778 m 7.719 m 3.070 m 9
3.176 m 11.963 m 3.070 m 10
5.798 m 11.434 m 3.070 m 11
8.420 m 10.905 m 3.070 m 12
3.818 m 15.149 m 3.070 m 13

NIVEL 01
105
X Y Altura de
montaje
Luminaria
6.440 m 14.620 m 3.070 m 14
9.062 m 14.091 m 3.070 m 15

NIVEL 01
Lista de luminarias
106
60000 lm
Φtotal
450.0 W
Ptotal
133.3 lm/W
Φ
P
4000 lm
30.0 W

NIVEL 01
Objetos de cálculo
107

NIVEL 01
Objetos de cálculo
108
Planos útiles
Propiedades Ē
(Nominal)
398 lx
(≥ 300 lx)
248 lx 480 lx 0.62 0.52 S24

NIVEL 01
109
Propiedades Ē
(Nominal)
398 lx
(≥ 300 lx)
248 lx 480 lx 0.62 0.52 S24

NIVEL 01
Edificación 1 · AULA PEDAGOGICA · SS.HH. DAMAS
Resumen

NIVEL 01
Resumen
111
Resultados
Índice
g1 0.47 - - S10
conexión
Local 2.84 W/m² - -
1.37 W/m²/100 lx - -
Perfil de uso: Áreas generales dentro de edificios - Salas de descanso, sanitarias y de primeros auxilios, Guardarropías, lavabos, baños, retretes
Lista de luminarias
Φ
P
1850 lm
16.4 W

NIVEL 01
112

NIVEL 01
113
Fabricante PHILIPS
xLED20S/830 C PGO
P 16.4 W
ΦLuminaria 1850 lm
campo
1era Luminaria
(X/Y/Z)
1.072 m / 1.233 m /
3.000 m
centro, Distancias
desiguales
centro, Distancias
desiguales
Organización A1
X Y Altura de
montaje
Luminaria
1.072 m 1.233 m 3.000 m 1
3.622 m 1.233 m 3.000 m 2
1.072 m 3.700 m 3.000 m 3
3.622 m 3.700 m 3.000 m 4
1.072 m 6.167 m 3.000 m 5
3.622 m 6.167 m 3.000 m 6

NIVEL 01
Lista de luminarias
114
11100 lm
Φtotal
98.4 W
Ptotal
112.8 lm/W
Φ
P
1850 lm
16.4 W

NIVEL 01
Objetos de cálculo
115

NIVEL 01
Objetos de cálculo
116
Planos útiles
Propiedades Ē
(Nominal)
208 lx
(≥ 200 lx)
98.6 lx 294 lx 0.47 0.34 S10

NIVEL 01
117
Propiedades Ē
(Nominal)
208 lx
(≥ 200 lx)
98.6 lx 294 lx 0.47 0.34 S10

NIVEL 01
Edificación 1 · AULA PEDAGOGICA · SS.HH. VARONES
Resumen

NIVEL 01
Resumen
119
Resultados
Índice
g1 0.49 - - S12
conexión
Local 2.84 W/m² - -
1.36 W/m²/100 lx - -
Lista de luminarias
Φ
P
1850 lm
16.4 W

NIVEL 01
120

NIVEL 01
121
Fabricante PHILIPS
xLED20S/830 C PGO
P 16.4 W
ΦLuminaria 1850 lm
campo
1era Luminaria
(X/Y/Z)
1.072 m / 1.233 m /
3.000 m
centro, Distancias
desiguales
centro, Distancias
desiguales
Organización A1
X Y Altura de
montaje
Luminaria
1.072 m 1.233 m 3.000 m 1
3.622 m 1.233 m 3.000 m 2
1.072 m 3.700 m 3.000 m 3
3.622 m 3.700 m 3.000 m 4
1.072 m 6.167 m 3.000 m 5
3.622 m 6.167 m 3.000 m 6

NIVEL 01
Lista de luminarias
122
11100 lm
Φtotal
98.4 W
Ptotal
112.8 lm/W
Φ
P
1850 lm
16.4 W

NIVEL 01
Objetos de cálculo
123

NIVEL 01
Objetos de cálculo
124
Planos útiles
Propiedades Ē
(Nominal)
208 lx
(≥ 200 lx)
101 lx 292 lx 0.49 0.35 S12

NIVEL 01
125
Propiedades Ē
(Nominal)
208 lx
(≥ 200 lx)
101 lx 292 lx 0.49 0.35 S12

NIVEL 01
Resumen

NIVEL 01
Resumen
127
Resultados
Índice
g1 0.37 - - S14
conexión
Local 2.90 W/m² - -
1.41 W/m²/100 lx - -
Lista de luminarias
Φ
P
2000 lm
19.2 W

NIVEL 01
128

NIVEL 01
129
Fabricante PHILIPS
xLED38S/TWH-2700
C
Lámpara 1x LED38S/TWH-
2700
P 19.2 W
ΦLuminaria 2000 lm
4 x Philips DN570B 1 xLED38S/TWH-2700 C
campo
1era Luminaria
(X/Y/Z)
1.850 m / 0.894 m /
3.000 m
centro, 3.700 m
centro, 1.787 m
Organización A1
X Y Altura de
montaje
Luminaria
1.850 m 0.894 m 3.000 m 1
5.550 m 0.894 m 3.000 m 2
1.850 m 2.681 m 3.000 m 3
5.550 m 2.681 m 3.000 m 4

NIVEL 01
Lista de luminarias
130
8000 lm
Φtotal
76.8 W
Ptotal
104.2 lm/W
Φ
P
2000 lm
19.2 W

NIVEL 01
Objetos de cálculo
131

NIVEL 01
Objetos de cálculo
132
Planos útiles
Propiedades Ē
(Nominal)
206 lx
(≥ 200 lx)
75.7 lx 319 lx 0.37 0.24 S14

NIVEL 01
133
Propiedades Ē
(Nominal)
206 lx
(≥ 200 lx)
75.7 lx 319 lx 0.37 0.24 S14

NIVEL 01
Edificación 1 · AULA PEDAGOGICA · SS.HH DAMAS
Resumen

NIVEL 01
Resumen
135
Resultados
Índice
g1 0.37 - - S16
conexión
Local 2.90 W/m² - -
1.41 W/m²/100 lx - -
Lista de luminarias
Φ
P
2000 lm
19.2 W

NIVEL 01
136

NIVEL 01
137
Fabricante PHILIPS
xLED38S/TWH-2700
C
Lámpara 1x LED38S/TWH-
2700
P 19.2 W
ΦLuminaria 2000 lm
4 x Philips DN570B 1 xLED38S/TWH-2700 C
campo
1era Luminaria
(X/Y/Z)
1.850 m / 0.894 m /
3.000 m
centro, 3.700 m
centro, 1.787 m
Organización A1
X Y Altura de
montaje
Luminaria
1.850 m 0.894 m 3.000 m 1
5.550 m 0.894 m 3.000 m 2
1.850 m 2.681 m 3.000 m 3
5.550 m 2.681 m 3.000 m 4

NIVEL 01
Lista de luminarias
138
8000 lm
Φtotal
76.8 W
Ptotal
104.2 lm/W
Φ
P
2000 lm
19.2 W

NIVEL 01
Objetos de cálculo
139

NIVEL 01
Objetos de cálculo
140
Planos útiles
Propiedades Ē
(Nominal)
206 lx
(≥ 200 lx)
75.3 lx 319 lx 0.37 0.24 S16

NIVEL 01
141
Propiedades Ē
(Nominal)
206 lx
(≥ 200 lx)
75.3 lx 319 lx 0.37 0.24 S16

NIVEL 01
Edificación 1 · AULA PEDAGOGICA · TALLER DE ARTE
Resumen

NIVEL 01
Resumen
143
Resultados
Índice
g1 0.56 - - S18
conexión
Local 5.07 W/m² - -
1.01 W/m²/100 lx - -
Lista de luminarias
Φ
P
4000 lm
30.0 W

NIVEL 01
144

NIVEL 01
145
Fabricante PHILIPS
1 xLED40S/930
P 30.0 W
ΦLuminaria 4000 lm
campo
1era Luminaria
(X/Y/Z)
1.134 m / 1.000 m /
3.070 m
centro, Distancias
desiguales
centro, Distancias
desiguales
Organización A1
X Y Altura de
montaje
Luminaria
1.134 m 1.000 m 3.070 m 1
3.734 m 1.000 m 3.070 m 2
6.334 m 1.000 m 3.070 m 3
1.134 m 3.525 m 3.070 m 4
3.734 m 3.525 m 3.070 m 5
6.334 m 3.525 m 3.070 m 6
1.134 m 6.050 m 3.070 m 7
3.734 m 6.050 m 3.070 m 8
6.334 m 6.050 m 3.070 m 9
1.134 m 8.575 m 3.070 m 10
3.734 m 8.575 m 3.070 m 11
6.334 m 8.575 m 3.070 m 12
1.134 m 11.100 m 3.070 m 13

NIVEL 01
146
X Y Altura de
montaje
Luminaria
3.734 m 11.100 m 3.070 m 14
6.334 m 11.100 m 3.070 m 15

NIVEL 01
Lista de luminarias
147
60000 lm
Φtotal
450.0 W
Ptotal
133.3 lm/W
Φ
P
4000 lm
30.0 W

NIVEL 01
Objetos de cálculo
148

NIVEL 01
Objetos de cálculo
149
Planos útiles
Propiedades Ē
(Nominal)
500 lx
(≥ 500 lx)
278 lx 575 lx 0.56 0.48 S18

NIVEL 01
150
Propiedades Ē
(Nominal)
500 lx
(≥ 500 lx)
278 lx 575 lx 0.56 0.48 S18

NIVEL 01
Glosario
151
A
A Símbolo para una superficie en la geometría
Altura interior del local Designación para la distancia entre el borde superior del suelo y el borde inferior del
techo (para un local en su estado terminado).
Á
Área circundante El área circundante limita directamente con el área de la tarea visual y debe contar con
una anchura de al menos 0,5 m, según DIN EN 12464-1. Se encuentra a la misma altura
que el área de la tarea visual.
Área de fondo El área de fondo limita, según DIN EN 12464-1, con el área inmediatamente circundante
y alcanza los límites del local. En el caso de locales grandes, el área de fondo tiene al
menos 3 m de anchura. Es horizontal y se encuentra a la altura del suelo.
Área de la tarea visual El área requerida para llevar a cabo una tarea visual según DIN EN 12464-1. La altura
corresponde a la altura a la que se lleva a cabo la tarea visual.
C
CCT (ingl. correlated colour temperature)
Temperatura del cuerpo de un proyector térmico, que se utiliza para la descripción de su
color de luz. Unidad: Kelvin [K]. Entre menor sea el valor numérico, más rojo, a mayor
valor numérico, más azul será el color de luz. La temperatura de color de lámparas de
descarga gaseosa y semiconductores se denomina, al contrario de la temperatura de
color de los proyectores térmicos, como "temperatura de color correlacionada".
Correspondencia entre colores de luz y rangos de temperatura de color según EN
12464-1:
Color de luz - temperatura de color [K]
blanco cálido (ww) < 3.300 K
blanco neutro (nw) ≥ 3.300 – 5.300 K
blanco luz diurna (tw) > 5.300 K
Cociente de luz diurna Relación entre la iluminacia que se alcanza en un punto en el espacio interior, debida
únicamente a la incidencia de luz diurna, y la iluminancia horizontal en el espacio exterior
bajo cielo abierto.
Símbolo: D (ingl. daylight factor)
Unidad: %

NIVEL 01
Glosario
152
CRI (ingl. colour rendering index)
Denominación para el índice de reproducción cromática de una luminaria o de una
fuente de luz según DIN 6169: 1976 o. CIE 13.3: 1995.
El índice general de reproducción cromática Ra (o CRI) es un coeficiente adimensional
que describe la calidad de una fuente de luz blanca en lo que respecta a su semejanza a
una fuente de luz de referencia, en los espectros de remisión de 8 colores de prueba
definidos (ver DIN 6169 o CIE 1974).
D
Densidad lumínica Medida de la "impresión de claridad" que el ojo humano percibe de una superficie. Es
posible que la superficie misma ilumine o que refleje la luz que incide sobre ella (valor de
emisor). Es la única dimensión fotométrica que el ojo humano puede percibir.
Unidad: Candela por metro cuadrado
Abreviatura: cd/m²
Símbolo: L
E
Eta (η) (ingl. light output ratio)
El grado de eficacia de funcionamiento de luminaria describe qué porcentaje del flujo
luminoso de una fuente de luz de radiación libre (o módulo LED) abandona la luminaria
instalada.
Unidad: %
F
Factor de degradación Véase MF
Flujo luminoso Medida para la potencia luminosa total emitida por una fuente de luz en todas
direcciones. Es con ello un "valor de emisor" que especifica la potencia de emisión total.
El flujo luminoso de una fuente de luz solo puede determinarse en el laboratorio. Se
diferencia entre el flujo luminoso de lámpara o de módulo LED y el flujo luminoso de
luminaria.
Unidad: Lumen
Abreviatura: lm
Símbolo: Φ

NIVEL 01
Glosario
153
G
g1 Con frecuencia también Uo (ingl. overall uniformity)
Denomina la uniformidad total de la iluminancia sobre una superficie. Es el cociente de
Emin y Ē y se utiliza, entre otras, en normas para la especificación de iluminación en
lugares de trabajo.
g2 Denomina en realidad la "desigualdad" de la iluminancia sobre una superficie. Es el
cociente entre Emin y Emax y por lo general es relevante solo como evidencia de
iluminación de emergencia según EN 1838.
Grado de reflexión El grado de reflexión de una superficie describe qué cantidad de la luz incidente es
reflejada. El grado de reflexión se define mediante la coloración de la superficie.
I
Iluminancia, adaptativa Para la determinación de la iluminancia media adaptativa sobre una superficie, ésta se
rasteriza en forma "adaptativa". En el área en que hay las mayores diferencias en
iluminancia dentro de la superficie, la rasterización se hace más fina, en el área de
menores diferencias, se realiza una rasterización más gruesa.
Iluminancia, horizontal Iluminancia, calculada o medida sobre un plano horizontal (éste puede ser p.ej. una
superficie de una mesa o el suelo). La iluminancia horizontal se identifica por lo general
con las letras Eh.
Iluminancia, perpendicular Iluminancia perpendicular a una superficie, medida o calculada. Este se debe considerar
en superficies inclinadas. Si la superficie es horizontal o vertical, no existe diferencia
entre la iluminancia perpendicular y la vertical u horizontal.
Iluminancia, vertical Iluminancia, calculada o medida sobre un plano vertical (este puede ser p.ej. la parte
frontal de una estantería). La iluminancia vertical se identifica por lo general con las
letras Ev.
Intensidad lumínica Describe la intensidad de luz en una dirección determinada (valor de emisor). La
intensidad lumínica es el flujo luminoso Φ, entregado en un ángulo determinado Ω del
espacio. La característica de emisión de una fuente de luz se representa gráficamente en
una curva de distribución de intensidad luminosa (CDL). La intensidad lumínica es una
unidad básica SI.
Unidad: Candela
Abreviatura: cd
Símbolo: I

NIVEL 01
Glosario
154
Intensidad lumínica Describe la relación del flujo luminoso que cae sobre una superficie determinada y el
tamaño de esta superficie (lm/m² = lx). La iluminancia no está vinculada a una superficie
de un objeto. Puede determinarse en cualquier punto del espacio (interior o exterior). La
iluminancia no es una propiedad de un producto, ya que se trata de un valor del
receptor. Para su medición se utilizan aparatos de medición de iluminancia.
Unidad: Lux
Abreviatura: lx
Símbolo: E
L
LENI (ingl. lighting energy numeric indicator)
Indicador numérico de energía de iluminación según EN 15193
Unidad: kWh/m² año
LLMF (ingl. lamp lumen maintenance factor)/según CIE 97: 2005
Factor de mantenimiento de flujo luminoso de lámparas, tiene en cuenta la disminución
del flujo luminoso de una lámpara o de un módulo LED en el curso de su tiempo de
funcionamiento. El factor de mantenimiento de flujo luminoso de lámparas se especifica
como número decimal y puede tomar un valor máximo de 1 (sin disminución de flujo
luminoso).
LMF (ingl. luminaire maintenance factor)/según CIE 97: 2005
Factor de mantenimiento de luminaria, tiene en cuenta el ensuciamiento de la luminaria
en el curso de su tiempo de funcionamiento. El factor de mantenimiento de luminaria se
especifica como número decimal y puede tomar un valor máximo de 1 (sin suciedad).
LSF (ingl. lamp survival factor)/según CIE 97: 2005
Factor de supervivencia de la lámpara, tiene en cuenta el fallo total de una luminaria en
el curso de su tiempo de funcionamiento. El factor de supervivencia de la lámpara se
expresa como número decimal y puede tomar un valor máximo de 1 (dentro del tiempo
considerado, no hay fallo, o sustitución inmediata tras un fallo).

NIVEL 01
Glosario
155
M
MF (ingl. maintenance factor)/según CIE 97: 2005
Factor de mantenimiento, número decimal entre 0 y 1, describe la relación entre el valor
nuevo de una dimensión de planificación fotométrica (p.ej. iluminancia) y el valor de
mantenimiento tras un tiempo determinado. El factor de mantenimiento tiene en cuenta
el ensuciamiento de lámparas y locales, así como la disminución de flujo luminoso y el
fallo de fuentes de luz.
El factor de mantenimiento se considera en forma general aproximada o se calcula en
forma detallada según CIE 97: 2005, por medio de la fórmula RMF x LMF x LLMF x LSF.
O
Observador UGR Punto de cálculo en el espacio, para el cual el DIALux determina el valor UGR. La posición
y altura del punto de cálculo deben corresponder a la posición del observador típico
(posición y altura de los ojos del usuario).
P
P (ingl. power)
Consumo de potencia eléctrica
Unidad: Vatio
Abreviatura: W
Plano útil Superficie virtual de medición o de cálculo a la altura de la tarea visual, por lo general
sigue la geometría del local. El plano útil puede también dotarse de una zona marginal.
R
Rendimiento lumínico Relación entre la potencia luminosa emitida Φ [lm] y la potencia eléctrica consumida P
[W] Unidad: lm/W.
Esta relación puede formarse para la lámpara o el módulo LED (rendimiento lumínico de
lámpara o del módulo), para la lámpara o módulo junto con su dispositivo de control
(rendimiento lumínico del sistema) y para la iluminaria completa (rendimiento lumínico
de luminaria).

NIVEL 01
Glosario
156
RMF (ingl. room maintenance factor)/según CIE 97: 2005
Factor de mantenimiento del local, tiene en cuenta el ensuciamiento de las superficies
que rodean el local en el curso de su tiempo de funcionamiento. El factor de
mantenimiento del local se especifica como número decimal y puede tomar un valor
máximo de 1 (sin suciedad).
S
Superficie útil - Cociente de luz diurna Una superficie de cálculo, dentro de la cual se calcula el cociente de luz diurna.
U
UGR (max) (ingl. unified glare rating)
Medida para el efecto psicológico de deslumbramiento de un espacio interior.
Además de la luminancia de la luminaria, el valor UGR depende también de la posición
del observador, la dirección de observación y la luminancia del entorno. Entre otras, en la
norma EN 12464-1 se especifican valores UGR máximos permitidos para diversos
lugares de trabajo en espacios interiores.
Z
Zona marginal Zona circundante entre el plano útil y las paredes, que no se considera en el cálculo.

reporte dialux

Más contenido relacionado

La actualidad más candente (20)

Similar a reporte dialux (20)

Último (20)

reporte dialux
