El documento describe la representación técnica de elementos roscados según normas ISO, orientado a estudiantes de mecatrónica industrial. Incluye detalles sobre la simbología de roscas macho y hembra, así como especificaciones de acotación y visualización de tornillos, tuercas y arandelas. Además, se enfatiza en la representación de cortes y vistas simplificadas de los elementos roscados.
Representacion de elementos roscados 01

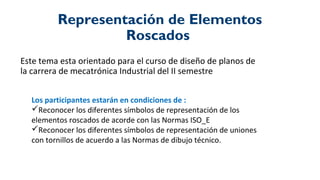

- 1. Representación de Elementos Roscados Este tema esta orientado para el curso de diseño de planos de la carrera de mecatrónica Industrial del II semestre Los participantes estarán en condiciones de : Reconocer los diferentes símbolos de representación de los elementos roscados de acorde con las Normas ISO_E Reconocer los diferentes símbolos de representación de uniones con tornillos de acuerdo a las Normas de dibujo técnico.
- 2. 1. El diámetro exterior de roscas macho se representa con una línea continua gruesa, el diámetro del núcleo con una línea continua fina. El espacio entre la línea gruesa y la fina debe corresponder a la profundidad del filete. Línea continua gruesa Línea continua fina Profundidad del filete. Representación de roscas exterioresRepresentación de roscas exteriores Hacer doble click En el icono
- 3. 2. Mirando en dirección al extremo del vástago, el diámetro del núcleo aparece como un ¾ de círculo en cualquier posición y es con línea fina o delgada Extremo de vástago ¾ de círculo Representación de roscas exterioresRepresentación de roscas exteriores
- 4. 3. Los extremos de tornillos se presentan por lo general redondeados o como conos truncados.El radio del redondeado es más o menos igual al diámetro exterior.El cono truncado se chaflana hasta 45° partiendo del diámetro del núcleo. Redondeados Conos truncados Diámetro del núcleo Tornillos abombadosTornillos abombados y achaflanadosy achaflanados
- 5. 4. En roscas hembras, a diferencia de las roscas macho, se representa el diámetro del núcleo con una línea continua gruesa y el diámetro exterior con una línea continua fina. Atención: La línea fina queda siempre al lado del material. Se raya hasta la línea gruesa. Línea continua gruesa Línea continua fina Roscas interiores (corte)Roscas interiores (corte)
- 6. 5. Todas las líneas de una rosca oculta se dibujan como aristas ocultas. El ¾ de círculo se transforma en un círculo completo en línea de trazos. Aristas ocultas Círculo completo Roscas interiores (ocultas)Roscas interiores (ocultas)
- 7. 6. El final de la rosca es una línea continua gruesa hasta el diámetro exterior. Si las roscas macho se representan en corte, se dibuja el final de la rosca sólo con líneas cortas. línea continua gruesa líneas cortas Roscas limitada (final de rosca)Roscas limitada (final de rosca)
- 8. 7. Siempre se acota: a) El diámetro exterior. El símbolo de rosca se antepone a la cifra de cota. p.ej. M 10, M18x1,5,2”, W104X1/6,R4”, Tr 20x4, Rd 16x1/8”, S 12x2,2” izquierda (doble rosca). b) La longitud aprovechable de la rosca. c) El largo del vástago con extremo o respectivamente la profundidad de la perforación sin avellanar. El avellanado y el chaflán interior abarcan un ángulo de 120° y no se acotan. Acotado de roscasAcotado de roscas
- 9. 8. En la presentación de un tornillo hexagonal se presenta la medida entre aristas (e) en vista de frente y en vista superior. La medida entre caras (s) se presenta en la vista lateral. El chaflanado se simplifica con líneas curvas y es el resultado de la medida entre aristas (3/4e. 1/2e) e = s . 1,155 s = e . 0,866 Medida entre aristas Medida entre caras Líneas curvas Tornillo HexagonalTornillo Hexagonal
- 10. 9. A diferencia de las cabezas, las tuercas se representan con dos chaflanados. Chaflanados se conservan los ángulos bruscos sólo en la vista lateral. En la vista de frente y en la lateral no se dibujan las roscas. Chaflanados Ángulos bruscos Tuerca HexagonalTuerca Hexagonal
- 11. 10.En la representación simplificada no se dibuja el chaflanado ni los extremos redondeados. Atención (también en la representación detallada): k = 0,7 . d (altura de la cabeza) m = 0.8 . d (altura de la tuerca) RepresentaciónRepresentación simplificadasimplificada No hay Chaflanados No hay redondeados Tornillo- TuercaTornillo- Tuerca
- 12. 11. Tornillos, tuercas y arandelas no se representan en corte. Tornillos y arandelas Montaje con tornilloMontaje con tornillo
- 13. Si en representaciones coincide la rosca interior con la rosca exterior. Solo se dibuja la rosca exterior. Rosca exterior Montaje de tubo roscadoMontaje de tubo roscado
- 14. Tornillos y arandelas No se representan en corte Unión con tornillo en agujero ciego Montaje con tornilloMontaje con tornillo
- 15. Unión por roscado en agujero pasante Perno Arandela de presión Tuerca Piezas a unir Montaje con PernoMontaje con Perno
- 16. En la representación en corte, prevalecen las líneas de la rosca exterior. El rayado se traza hasta la línea gruesa de la rosca. En la representación vista, son todas discontinuas. Montaje en corte – EjemplosMontaje en corte – Ejemplos
- 17. Montaje en semi secciónMontaje en semi sección –– EjemplosEjemplos
