Retificaor

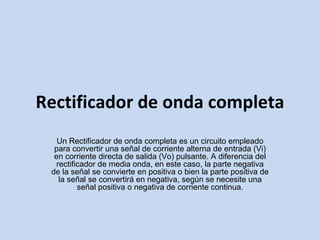

- 1. Rectificador de onda completa Un Rectificador de onda completa es un circuito empleado para convertir una señal de corriente alterna de entrada (Vi) en corriente directa de salida (Vo) pulsante. A diferencia del rectificador de media onda, en este caso, la parte negativa de la señal se convierte en positiva o bien la parte positiva de la señal se convertirá en negativa, según se necesite una señal positiva o negativa de corriente continua.
- 2. Rectificador con dos diodos. En el circuito de la figura, ambos diodos pueden encontrarse simultáneamente en directa o en inversa, ya que las diferencias de potencial a las que están sometidos son de signo contrario; por tanto uno se encontrará polarizado inversamente y el otro directamente. La tensión de entrada (Vi) es, en este caso, la mitad de la tensión del secundario del transformador.
- 3. Tensión de entrada positiva El diodo 1 se encuentra en directa (conduce), mientras que el 2 se encuentra en inversa (no conduce). La tensión de salida es igual a la de entrada. El diodo 2 ha de soportar en inversa la tensión máxima del secundario

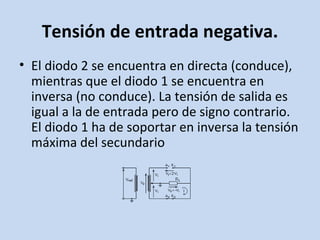

- 4. Tensión de entrada negativa. El diodo 2 se encuentra en directa (conduce), mientras que el diodo 1 se encuentra en inversa (no conduce). La tensión de salida es igual a la de entrada pero de signo contrario. El diodo 1 ha de soportar en inversa la tensión máxima del secundario
- 5. Puente de Graetz o Puente Rectificador En este caso se emplean cuatro diodos con la disposición de la figura. Al igual que antes, sólo son posibles dos estados de conducción, o bien los diodos 1 y 3 están en directa y conducen (tensión positiva) o por el contrario son los diodos 2 y 4 los que se encuentran en directa y conducen (tensión negativa).
- 6. Tensión rectificada. Como acabamos de ver, la curva de transferencia , que relaciona las tensiones de entrada y salida, tiene dos tramos: para tensiones de entrada positivas las tensiones de entrada y salida son iguales, mientras que para tensiones de entrada negativas, ambas son iguales pero de signo contrario.
