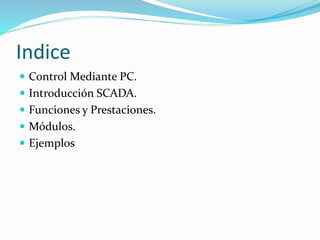

Indice
 Control Mediante PC.
 Introducción SCADA.
 Funciones y Prestaciones.
 Módulos.
 Ejemplos

Control mediante PC
 El PC se está estableciendo en un gran número de campos
 (oficina, casa, industria…). Las tareas automatizadas de
 control y visualización que se efectuaban con PLC
 (controladores lógicos programables o autómata) se están
 realizando con sistemas de control basados en PC,
 utilizando tarjetas de expansión o de adquisición de datos.
 Ventajas:
 Procesamiento de datos, visualización, trabajo en red.
 Desventajas:
 Tiempo real, seguridad, robustez
 Por lo que se suelen utilizar junto a los PLC, a más alto
nivel, realizando tareas de monitorización y control

Introducción SCADA
 • SCADA proviene de las siglas de Supervisory
 Control And Data Acquisition (Adquisición de
 datos y supervisión de control).
 • Es una aplicación software de control de
 producción, que se comunica con los dispositivos
 de campo y controla el proceso de forma
 automática desde la pantalla del ordenador.
 • Proporciona información del proceso a diversos
 usuarios: operadores, supervisores de control de
 calidad, supervisión, mantenimiento, etc.

Introducción SCADA
 Los sistemas de interfaz entre usuario y planta basados en
paneles de control repletos de indicadores luminosos,
instrumentos de medida y pulsadores, están siendo
sustituidos por sistemas digitales que implementan el
panel sobre la pantalla de un ordenador.
• El control directo lo realizan los controladores autónomos
digitales y/o autómatas programables y están conectados a un
ordenador que realiza las funciones de diálogo con el
operador, tratamiento de la información y control de la
producción, utilizando el SCADA.

Esquema Básico
 Esquema básico de un sistema de Adquisición,
supervisión y control.

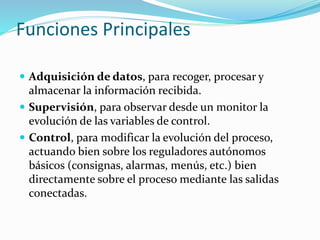

Funciones Principales
 Adquisición de datos, para recoger, procesar y
almacenar la información recibida.
 Supervisión, para observar desde un monitor la
evolución de las variables de control.
 Control, para modificar la evolución del proceso,
actuando bien sobre los reguladores autónomos
básicos (consignas, alarmas, menús, etc.) bien
directamente sobre el proceso mediante las salidas
conectadas.

Funciones más específicas
 Transmisión. De información con dispositivos de
 campo y otros PC.
 Base de datos. Gestión de datos con bajos
 tiempos de acceso. Suele utilizar ODBC.
 Presentación. Representación gráfica de los
 datos. Interfaz del Operador o HMI (Human
 Machine Interface).
 Explotación. De los datos adquiridos para gestión
 de la calidad, control estadístico, gestión de la
 producción y gestión administrativa y financiera.

Ejemplo de Interfaz de Operario

Prestaciones
Un paquete SCADA debe ofrecer las siguientes prestaciones :
 Posibilidad de crear paneles de alarma, que exigen la
presencia del operador para reconocer una parada o situación de
alarma, con registro de incidencias.
 Generación de históricos de señal de planta, que pueden ser
volcados para su proceso sobre una hoja de cálculo.
 Ejecución de programas, que modifican la ley de control, o
incluso el programa total sobre el autómata, bajo ciertas
condiciones.
 Posibilidad de programación numérica, que permite realizar
cálculos aritméticos de elevada resolución sobre la CPU del
ordenador, y no sobre la del autómata, menos especializado, etc.

Prestaciones
 Con ellas, se pueden desarrollar aplicaciones basadas en
el PC, con captura de datos, análisis de señales,
presentaciones en pantalla, envío de resultados a disco e
impresora, etc.
• Además, todas estas acciones se llevan a cabo mediante un
paquete de funciones que incluye zonas de programación
en un lenguaje de uso general como C o Pascal, aunque
actualmente se está imponiendo VBA (Visual Basic for
Applications), lo cual confiere una potencia muy elevada y
una gran versatilidad.

Requisitos
Un SCADA debe cumplir varios objetivos:
• Deben ser sistemas de arquitectura abierta, capaces de
crecer o adaptarse según las necesidades cambiantes de
la empresa.
• Deben comunicarse con total facilidad y de forma
transparente al usuario con el equipo de planta y con el
resto de la empresa (redes locales y de gestión).
• Deben ser programas sencillos de instalar, sin excesivas
exigencias de hardware, y fáciles de utilizar, con
interfaces amigables con el usuario.

Módulos
Los módulos o bloques software son los siguientes:
• Configuración.
• Interfaz Gráfico del Operador.
• Módulo de Proceso.
• Gestión de Archivo de Datos.
• Comunicación.

Módulos
 Configuración permite al usuario definir el entorno de
trabajo de su SCADA, adaptándolo a la aplicación
particular que se desea desarrollar.

Módulos
 Interfaz gráfico del operador: proporciona al
operador las funciones de control y supervisión de la
planta. El proceso se representa mediante sinópticos
gráficos.

Módulos
 Módulo de proceso: ejecuta las acciones de mando
preprogramadas a partir de los valores actuales de
variables leídas. La programación se realiza por medio
de bloques de programa en lenguaje de alto nivel
(como C, Basic, etc.).

Módulos
 Gestión y archivo de datos: se encarga del
almacenamiento y procesado ordenado de los datos, de
forma que otra aplicación o dispositivo pueda tener acceso
a ellos.

Módulos
 Comunicaciones: se encarga de la transferencia de
información entre la planta y la arquitectura hardware
que soporta el SCADA, y entre ésta y el resto de
elementos informáticos de gestión.

Componentes Hardware
Un SCADA está formado por:
 Ordenador Central o MTU (master terminal unit).
 Ordenadores Remotos o RTU’s (remote terminal
units).
 Red de comunicación.
 Instrumentación de campo.

Ejemplos de Software SCADA
 Algunos de los programas SCADA, o que incluyen SCADA
como parte de ellos, son:Aimax, de Desin Instruments S.A.
 CUBE, Orsi España S.A.
 FIX, de Intellution.
 Lookout, National Instruments.
 Monitor Pro, de Schneider Electric.
 SCADA InTouch, de LOGITEK.
 SYSMAC SCS, de Omron.
 Scatt Graph 5000, de ABB.
 WinCC, de Siemens.
