Sesión 10 Const II.pdf
- 1. Carpintería de Madera Dr. Ing° Yrma del Carmen Capuñay Capuñay. CONSTRUCCION II
- 2. Competencias: Conocer las características, detalles y usos en carpintería de madera. Conocer el proceso de instalación de elementos de madera in situ. Reconocer las especificaciones técnicas y aplicación de la normatividad pertinente en carpintería de madera.
- 6. La madera, esta formada por un conjunto de células que constituyen un organismo vivo, el árbol. La formación de la madera se debe a una capa generatriz, llamada cámbiun, situada entre la corteza y el resto del tronco. En los ciclos vegetativos se forman los anillos. Cada uno de estos, corresponde a una época de crecimiento anual. Como cada anillos nos marca un ciclo vegetativo de un año, podemos saber la edad de un árbol contando sus anillos.
- 7. PROCESO DE OBTENCIÓN DE LA MADERA Tala: Consiste en cortar el tronco del árbol y derribarlo. Previamente deben seleccionarse los árboles más altos y luego repoblar la zona. Descortezado y eliminación de ramas: Normalmente solo se aprovecha el tronco del árbol, por lo que es necesario quitarle las cortezas y las ramas. • Veamos el proceso que se sigue desde la extracción de la madera de los bosques como materia prima hasta la obtención de tablones como material que ha de ser trabajado. Aserrado: Consiste en cortar los troncos a una longitud determinada. Así como se formaran tablones cuadrados y tablas, de forma que se aproveche al máximo la madera. El serrín que se obtiene servirá para la industria del papel y tableros de aglomerado.
- 8. Secado natural.- consiste en almacenar los tableros apilados, protegidos de la acción directa de la lluvia y el sol, de forma que queden espacios libres entre ellos por los que puede circular el aire. El inconveniente de este procedimiento es que es muy lento, puede durar meses o incluso años. Secado artificial.- consiste en introducir la madera en grandes cámaras (secadores) en las que se inyectan corrientes de aire cálido y seco. Este sistema es mucho más rápido y eficaz que el natural; por el contrario, resulta más caro y requiere instalaciones especiales. Secado: Eliminación de la humedad de la madera, y puede ser:
- 9. •Parte interior del tronco con, mayor resistencia mecánica y durabilidad. Las capas externas van convirtiéndose en duramen con el paso del tiempo. DURAMEN •Capa existente entre la albura (madera mas reciente) y la corteza que es la base para el crecimiento en espesor del tronco. CÁMBIUM •Parte de la corteza viva, filamentosa y de poca resistencia. CORTEZA INTERNA •Capa exterior que envuelve el tronco y protege la vida del árbol CORTEZA EXTERNA
- 10. CARACTERISTICAS FISICAS • Las duras tienen un color mas oscuro o intenso; las maderas blandas tienen colores mas blancos. COLOR • Depende del tamaño de los poros, condiciona el tratamiento necesario antes de pintarla, barnizarla. TEXTURA • Orientación de las capas que forman la madera. Según como sea la madera requerirá tratamientos de acabados diferentes. VETEADO • Es la relación que existe entre el peso de la madera y su volumen. Cuando mayor es mas pesado y resistente es la madera. DENSIDAD • Facilidad de hendirse o partirse HENDIBILIDAD
- 11. • Resistencia a ser penetrada, cortada o lijada. DUREZA • Facilidad para doblarse. Depende del grado de humedad FLEXIBILIDAD • Varia por la especie y por la forma de secado. Influye las alternativas de humedad y sequedad. DURABILIDAD • La madera cambia de volumen al variar su contenido de humedad. CONTRACCCION • La madera se dilata con el calor y se contrae con el frio. DILATACION TERMICA
- 12. DENSIDAD Y CONTENIDO DE LA HUMEDAD Densidad: es la relación entre la masa (m) de una pieza de madera con su volumen (v) y se la expresa en gramos por centímetro cúbico. d= m / v La densidad se relaciona directamente con otras propiedades de la madera. Proporciona una primera indicación acerca de su comportamiento probable frente a la absorción y perdida de agua y su correspondiente grado de variación dimensional bajo el punto de saturación de las fibras. Contenido de Humedad: es la cantidad de agua presente en la madera; se expresa como porcentaje del peso de la madera seca o anhidra y se calcula mediante la formula siguiente: CH (%)= (Pi - Po)/Po X 100
- 13. Las maderas arden, lo cual desde el punto de su utilización como combustible, es una cualidad, pero para su empleo en la construcción y decoración es un defecto. Son maderas muy inflamables: Pino Abeto Sauce Aliso Casi todas ellas son maderas resinosas.
- 14. Los componentes químicos principales forman el 97% de la madera Celulosa 40 – 60 % Hemicelulosa 15 – 35% Lignina Resinosas 28 – 41 % Frondosas 18 – 25% Otros componentes secundarios que forman del 3 al 10% de la madera son resinas, grasas sustancias tanínicas, etc.
- 15. Según la Norma E.010 del RNE 1. AGRUPAMIENTO Se da un Agrupamiento para madera Estructural por su: Densidad Básica Módulo de Elasticidad
- 16. Esfuerzos admisibles También existe una manera de que se incorpore alguna otra especie a estos grupos para lo cual se sigue un procedimiento y así a la vez un registro :
- 17. PROYECTO - USO DE MADERA EN EJECUCION DE OBRA Los planos del proyecto estructural deberán contener información completa de la ubicación, nomenclatura y dimensiones de los componentes, elementos y detalles. Los planos contendrán información para la fabricación de cada una de sus partes, así como vistas, ampliaciones y detalles necesarios. Los planos indicarán también la calidad de los materiales, grupo estructural al que pertenece la madera, materiales de los elementos de unión, la capacidad portante del terreno y la sobrecarga de diseño. CONSIDERACIONES La madera aserrada deberá estar seca a un contenido de humedad en equilibrio con el ambiente donde va ser instalada y en ningún caso se excederá de un contenido de humedad del 22% (Norma ITINTEC 251.104).
- 18. TIPOS DE MADERA A USAR SEGÚN REQUERIMIENTO MADERA ASERRADA DE USO ESTRUCTURAL Se domina así a la madera escuadrada cuya función es básicamente resistente. MADERA ROLLIZA DE USO ESTRUCTURAL Se denomina madera rolliza a la madera utilizada en forma cilíndrica con o sin corteza MADERA LAMINADA ENCOLADA Se define como madera laminada al material estructural obtenido de la unión de tablas entre sí mediante el uso de adhesivos, con el grano esencialmente paralelo al eje del elemento y que funciona como una sola unidad. El contenido de humedad promedio deberá se entre 8 a 12%, no debiendo las tablas tener diferencias en su contenido de humedad mayores que el 5%.

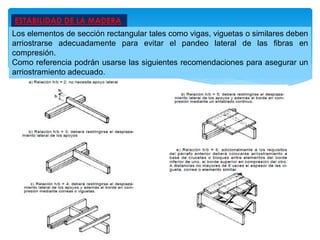

- 19. ESTABILIDAD DE LA MADERA Los elementos de sección rectangular tales como vigas, viguetas o similares deben arriostrarse adecuadamente para evitar el pandeo lateral de las fibras en compresión. Como referencia podrán usarse las siguientes recomendaciones para asegurar un arriostramiento adecuado.
- 20. ENTREPISOS Y TECHOS DE MADERA Los entablados, entablonados y tableros utilizados en techos, podrán diseñarse para resistir cargas uniformemente distribuidas. Los entablados, entablonados y tableros, destinados a entrepisos deberán diseñarse adicionalmente para resistir cargas concentradas, según su naturaleza, como mínimo de 70 kg. Los entablados en entrepiso deberán tener un espesor mínimo de 18 mm, en caso de utilizarse tableros a base de madera el espesor mínimo será de 12 mm . Cuando se utilicen entrepisos mixtos, con losa de concreto u otro material, deberán utilizarse conectores apropiados que garanticen un comportamiento integrado.

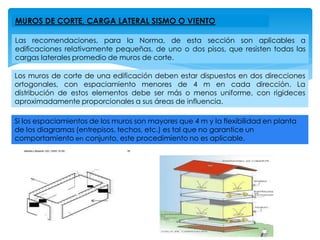

- 21. MUROS DE CORTE, CARGA LATERAL SISMO O VIENTO Las recomendaciones, para la Norma, de esta sección son aplicables a edificaciones relativamente pequeñas, de uno o dos pisos, que resisten todas las cargas laterales promedio de muros de corte. Los muros de corte de una edificación deben estar dispuestos en dos direcciones ortogonales, con espaciamiento menores de 4 m en cada dirección. La distribución de estos elementos debe ser más o menos uniforme, con rigideces aproximadamente proporcionales a sus áreas de influencia. Si los espaciamientos de los muros son mayores que 4 m y la flexibilidad en planta de los diagramas (entrepisos, techos, etc.) es tal que no garantice un comportamiento en conjunto, este procedimiento no es aplicable.
- 22. Tablas de resistencia y rigidez para Muros
- 23. 8.1 Uniones Clavadas 8.1.1 Espesores mínimos y penetración de los clavos 8.1.1.1 Simple Cizallamiento Uniones
- 24. 8.1.2 Doble Cizallamiento 8.1.1 Espaciamientos mínimos entre clavos
- 25. SEGÚN SU DUREZA DURISIMAS • Ébano, boj encina. DURAS Cerezo, arce, olmo, roble SEMIDURAS Haya, nogal, castaño, peral, plátano. BLANDAS • Abeto, abedul, alijo, pino. MUY BLANDAS • Pino de América, chopo, tilo, sauce, balsa.
- 26. ARTIFICIALES Se consideran artificiales las obtenidas con maderas de baja calidad. Las ventajas son: economía, tamaño y variedad de grosores. Se obtiene encolando chapas de madera en capas sucesivas. Se fabrica con virutass de madera mezcladas con cola. Se elabora con pulpa de madera blanda sometida a altas presiones. Se fabrican con listones o tablas de madera del mismo tipo, encolados y recubiertos por ambas caras con chapas de madera. CONTRACHAPADO AGLOMERADO Táblex/ DM LISTONADO
- 27. 27 Principales aplicaciones de la madera en la construcción
- 28. USOS GENERALES • Carpintería • Construcción • Ebanistería • Marquetería • Elementos de decoración
- 30. TIPOS DE MADERAS • Maderas naturales. • Tableros manufacturados (Se fabrican a partir de maderas de baja calidad o de los restos del aserrado de los árboles). » Contrachapado (Se obtiene encolando chapas de diferentes clases de madera en capas sucesivas de modo que las fibras sigan direcciones perpendiculares entre sí.) » Aglomerado (Se obtiene a partir de pequeñas virutas, o serrín, encoladas a presión en una proporción de 50% virutas y 50% cola. Se fabrican de diferentes tipos en función del tamaño de sus partículas, de su distribución por todo el tablero, así como por el adhesivo empleado para su fabricación). » Conglomerado (Es una plancha de fragmentos de madera, mezclados con cola y prensados Los muebles más económicos suelen estar hechos de este material). Las vamos a clasificar siguiendo el punto de vista de su grado de manipulación en dos grandes grupos:
- 31. VISTA PANORÁMICADEL TALLER DE CARPINTERÍA: MÁQUINAS QUE SE UTILIZAN EN LA INDÚSTRIA DE LA MADERA. MAQUINARIA USADA PARA TRABAJAR LA MADERA
- 32. BANCO DE TRABAJO TRADICIONAL DE CARPINTERÍA.
- 33. TALLER DE CARPINTERÍA. A LA IZQUIERDA DE LA IMAGEN HAY UNA ESTANTERIA CON EQUIPOS DIVERSOS Y A LA DERECHA HAY UN PANEL DE HERRAMIENTAS BÁSICAS PARAEL TRABAJO DE LAMADERA.
- 34. AQUÍ OBSERVAMOS UNA SIERRA DE CINTA O BANDA. ESTA MÁQUINA SE USA PRINCIPALMENTE EN UN TALLER DE CARPINTERÍA PARA CORTES PARALELOS Y TRANSVERSALES.
- 35. SE OBSERVA EL RECAMBIO DE SIERRA DE BANDA O CINTA.
- 36. MÁQUINA UNIVERSAL ESTA MÁQUINA REALIZA LAS FUNCIONES DE TALADRO Y CEPILLADORA.
- 37. HOJA REPUESTO PARA MAQUINA SIERRA CIRCULAR
- 41. MÁQUINA TUPÍ FRESADORA. ESTA MÁQUINA SE UTILIZA PARA PRODUCIR GRAN VARIEDAD DE PIEZAS MOLDEADAS
- 42. FRESAS PARAACOPLAR A LA MÁQUINA TUPÍ FRESADORA.
- 43. MÁQUINA CON ACCESORIOS PARA CORTAR TABLEROS A ESCUADRA.
- 44. CEPILLADO CON LA MÁQUINA LIJADORA VIBRADORA PARA AFINAR LA SUPERFÍCIE DEL TABLERO.
- 45. ATORNILLANDO TORNILLOS TIRAFONDOS EN UNA PIEZA DE MADERA (AGLOMERADO)
- 46. CLAVADORA NEUMÁTICA. MÁQUINA HERRAMIENTAQUE FUNCIONA CON AIRE COMPRIMIDO SUMINISTRADO POR UN COMPRESOR.
- 47. La ebanistería es una especialización de la carpintería orientada a la construcción fina de muebles. El término procede de la madera ébano, un tipo precioso de madera dura y pesada de color negra. La ebanistería produce muebles mejor acabados y se complementa con la manufactura de algunas piezas a mano como es el tallado, el torneado y otras técnicas. TRABAJOS EN MADERA EBANISTERIA
- 48. TORNEADO Permite transformar la madera en piezas de forma geométrica por revolución, es decir haciendo girar la pieza a mecanizar (sujeta en el cabezal) mientras una o varias herramientas de corte son empujadas en un movimiento regulado de avance contra la superficie de la pieza.
- 49. El tupí, acanaladora o fresadora es una máquina herramienta para el trabajo con madera, muy habitual en los talleres. Permite realizar diversas operaciones, como la moldurado y el pulido o rebaje de cantos. Consta de un eje vertical giratorio, llamado flecha, impulsado por un motor. La flecha provee herramientas de corte, conocidas como fresas o cuchillas. FRESADO
- 51. UNIONES Y ENSAMBLES Ensambles de caja y espiga Ensambles longitudinales Unión de ranura y lengüeta
- 52. Ensambles de horquilla: Ensambles a media madera UNIONES Y ENSAMBLES
- 54. TRABAJOS REALIZADOS EN EL TALLER DE CARPINTERÍA. IMAGEN DEL REMATE FINAL DE UNA BARANDILLA.
- 55. IMAGEN DE PUERTAS DE MADERA: 1 Y 2 HOJAS
- 56. IMAGEN DE PUERTA CON ARCO SUPERIOR
- 57. VENTANAS IMAGEN DE VENTANAS DE MADERA
- 58. EJEMPLO (Considere unión Caja-Espiga)
- 59. EJERCICIO (Considere Puerta Contraplacada)
- 60. EJERCICIO (Calcular el costo de madera Cedro para la puerta mostrada. Considere espiga pasante y S/. 4.20/p2 de madera.)
- 61. Ahora veamos que nos muestra el video con respecto a la sesión de clase tratada. http://www3.vivienda.gob.pe/dnc/archivos/difusion/eventos /2012/TOTAL/7.%20Norma%20E.010%20%20Madera.pdf
- 62. TRABAJOS PRELIMINARES CONDICIONES DEL TERRENO Existen 2 factores que pueden afectar el costo de la construcción de una casa y que tienen una relación directa en la apariencia final de la misma, estos factores son: Las condiciones del subsuelo La ubicación de la casa en el lote Antes de empezar a excavar, las condiciones del subsuelo deben ser determinadas por la comparación con otras construcciones que hayan sido construidas en la misma zona y por sondeos.
- 63. PREPARACION Y LIMPIEZA DEL TERRENO Para poder iniciar los trabajos del trazo de la casa, será necesario limpiar el terreno de la siguiente forma: Quitar y/o proteger arboles que lleguen a estorbar el proyecto así como extraer las raíces. Remover rocas si es necesario. Retirar cimentaciones antiguas. Desmontar los arbustos o maleza que estorbe la construcción de la casa TRAZO Y NIVELACION Para el trazo, bastara seguir los procedimientos que dicha la practica normal tal es el caso de utilizar estacas de madera e hilos o, si el caso lo amerita, se utilizara un transito.
- 64. CIMIENTOS Una de las ventajas del uso del madera en la construcción de edificios es el bajo costo de la cimentación, como resultado del reducido peso de la estructura. Algunos aspectos particulares que se deben tomar en cuenta al diseñar los cimientos de estructuras de madera con que éstas estén adecuadamente ancladas a los cimientos , que estén los suficientemente alejadas del suelo (15 a 20 cm o más para que los efectos perjudiciales de la humedad sean mínimos y, además, tomar medidas para evitar el ataque de organismos dañinos.
- 65. Debido a que la estructura de la casa es de madera, solo requiere de una cimentación más ligera, en comparación a la normal para casas de material noble (cemento y ladrillo), ya que soporta una carga más liviana. Lo recomendable para el cimiento es hacerlo con vaciado de concreto de unos 20cm a 40cm de espesor como promedio. La mezcla deberá ser homogénea y vibrarla para que se distribuya homogéneamente en el área de influencia. Los pilares alejados deberán descansar en las zapatas. En la parte del cimiento se deberá prevenir las instalaciones de agua y desagüe.
- 66. En esta parte se debe dejar los puntos y líneas para tuberías de PVC para pasar las instalaciones eléctricas, agua, comunicaciones, etc.
- 67. Una vez terminado la fase de la cimentación el primer elemento de transformación entre la losa de cimiento y el muro será de madera debidamente tratada para soportar elementos húmedos, soportar el calor e impermeabilizarla. Se prosigue con anclar la estructura o esqueleto base de madera. Este esqueleto esta conformado por una estructura de vigas de madera debidamente descansadas en el durmiente de la primera planta. Como alternativa, los muros de la casa podrán estar conformados por tableros prefabricados en fibra de madera. Los marcos de estos muros se preparan en el lugar y a medida que se van instalando sirven de apoyo para las estructuras superiores.

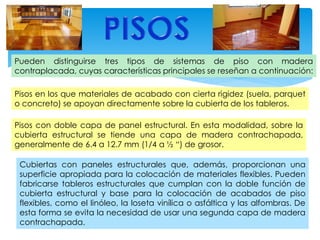

- 68. Pueden distinguirse tres tipos de sistemas de piso con madera contraplacada, cuyas características principales se reseñan a continuación: Pisos en los que materiales de acabado con cierta rigidez (suela, parquet o concreto) se apoyan directamente sobre la cubierta de los tableros. Pisos con doble capa de panel estructural. En esta modalidad, sobre la cubierta estructural se tiende una capa de madera contrachapada, generalmente de 6.4 a 12.7 mm (1/4 a ½ “) de grosor. Cubiertas con paneles estructurales que, además, proporcionan una superficie apropiada para la colocación de materiales flexibles. Pueden fabricarse tableros estructurales que cumplan con la doble función de cubierta estructural y base para la colocación de acabados de piso flexibles, como el linóleo, la loseta vinílica o asfáltica y las alfombras. De esta forma se evita la necesidad de usar una segunda capa de madera contrachapada.
- 69. En el diseño de los muros intervienen, además de las consideraciones estructurales, otros aspectos. Los muros exteriores protegen a los edificios de la intemperie, los interiores definen los espacios destinados a diversos usos; deben ser duraderos y estéticamente aceptables, contribuir a mantener un ambiente grato con un mínimo de energía, evitar la entrada de agua de lluvia, disponer de una razonable resistencia a los incendios y contar con suficiente aislamiento acústico; a veces también es necesario prever el espacio para alojar los ductos para los distintos tipos de instalaciones.
- 70. Seguidamente se coloca el techo, recomendándose también materiales prefabricados en madera con uniones metálicas. El sellado del techo o cubierta se puede realizar con innumerables elementos, desde tejados de barro hasta sellado asfaltico. Pero se recomienda utilizar tejas de madera de preferencia de cedro rojo o similar.
- 71. Para el revestimiento interior de la casa de madera se sugiere y recomienda el machihembrado o madera cara vista. También los materiales en seco como el cartón mezclado con yeso. Contra placas prefabricadas y que tengan protección contra incendios.
- 72. Para la parte exterior se debe usar elementos o materiales tratados contra la humedad, el sol. Y deberán tener tratamiento térmico. Sobre esto se reviste con tablas de madera cara vista, para fachada, pino, cedro, caoba, etc.
- 73. Para finalizar se deberá contratar a un electricista para todas las instalaciones eléctricas pendientes. Se procederá también al pavimento de áreas comunes de transito y darle los acabados a gusto del cliente y con materiales diversos existentes en el mercado.
