SISTEMA DE carga
- 1. 69 SISTEMA ELÉCTRICO AUTOMOTRIZ 4 SISTEMA DE CARGA Introducción El sistema de carga tiene como objetivo generar la corriente eléctrica requerida para alimentar los diferentes circuitos eléctricos del automóvil y recargar el acumulador. El alternador es el elemento principal de este sistema el cual transforma la energía mecánica en energía eléctrica con base en la formación de campos magnéticos (rotor) que atraviesan los embobinados (estator), induciendo de esta manera un voltaje y una corriente eléctrica de tipo alterna que posteriormente es rectificada a corriente directa por los diodos que se encuentran dentro del alternador. Para que el sistema de carga se encuentre operando satisfactoriamente debe generar de 13.5V a 15.0V con el motor encendido. Equipo y herramientas • Multímetro • Pinza inductiva • Lámpara de pruebas • Cables puente • Estetoscopio • Juego de autoclee • Juego de llaves • Juego de desarmadores • Juego de pinzas
- 2. 70 SISTEMA ELÉCTRICO AUTOMOTRIZ • Lentes de seguridad • Cautín Materiales requeridos • Limpiador para terminales eléctricas • Franela o estopa • Grasa • Solvente biodegradable • Lija Recomendaciones de seguridad Se deben proteger los ojos con lentes de seguridad al trabajar debajo del automóvil. Se debe desconectar el acumulador antes de desmontar el alternador para evitar un corto circuito durante el proceso. A continuación se describe el sistema de carga.
- 3. 71 SISTEMA ELÉCTRICO AUTOMOTRIZ Revisión de la banda Verifica las condiciones de la banda, la cual no debe tener: • Grietas • Rupturas • Abrillantado • Aceite En caso necesario reemplaza la banda. Revisa la tensión de la banda de 0” a 3/8” de deflexión.
- 4. 72 SISTEMA ELÉCTRICO AUTOMOTRIZ Formas de tensar la banda Existen 3 opciones de tensar la banda 1) Con tornillo pivote, tornillo de ajuste y fijación 1.1) Afloja el tornillo pivote. 1.2) Afloja el tornillo de ajuste y fijación.
- 5. 73 SISTEMA ELÉCTRICO AUTOMOTRIZ 1.3) Jala el alternador en sentido contrario a la banda. 1.4) Aprieta el tornillo de ajuste y fijación.
- 6. 74 SISTEMA ELÉCTRICO AUTOMOTRIZ 1.5) Aprieta el tornillo pivote. 2) Polea de ajuste automático 2.1) Jala la polea en sentido contrario de su tensión.
- 7. 75 SISTEMA ELÉCTRICO AUTOMOTRIZ 2.2) Acomoda la banda. 2.3) Libera o suelta la polea Nota: El mecanismo de la polea dará la tensión adecuada a la banda.
- 8. 76 SISTEMA ELÉCTRICO AUTOMOTRIZ 2.4) En caso de reemplazo de la banda, verifica si el vehículo cuenta con una etiqueta que muestre la colocación correcta de la banda. 3) Polea tensora con tornillo de fijación y tornillo de ajuste.
- 9. 77 SISTEMA ELÉCTRICO AUTOMOTRIZ Inspección Revisa los conectores del alternador que no se encuentren flojos, sucios, quebrados, corridos, etc.; en caso necesario apriétalos, límpialos o reemplázalos. En caso de que el regulador de voltaje sea externo, revisa que los conectores no se encuentren flojos, sucios, quebrados, corridos, etc.; en caso necesario apriétalos, límpialos o reemplázalos.

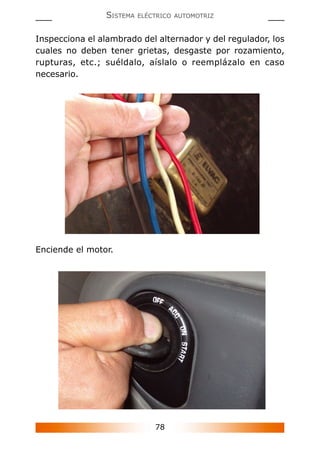

- 10. 78 SISTEMA ELÉCTRICO AUTOMOTRIZ Inspecciona el alambrado del alternador y del regulador, los cuales no deben tener grietas, desgaste por rozamiento, rupturas, etc.; suéldalo, aíslalo o reemplázalo en caso necesario. Enciende el motor.
- 11. 79 SISTEMA ELÉCTRICO AUTOMOTRIZ Usa un estetoscopio para localizar ruidos anormales en el alternador, los cuales son síntomas de baleros dañados o de rozadura de alguna pieza interna del alternador. Si aparecen estos ruidos será necesario reparar el alternador. Fusible principal El fusible principal puede ser un cable fusible o un fusible. Cable fusible Localiza el cable fusible, el cual puede estar en el compartimiento del motor.
- 12. 80 SISTEMA ELÉCTRICO AUTOMOTRIZ Conecta la pinza de la lámpara de pruebas a tierra. Conecta la punta de la lámpara a un extremo del cable fusible y verifica que encienda.

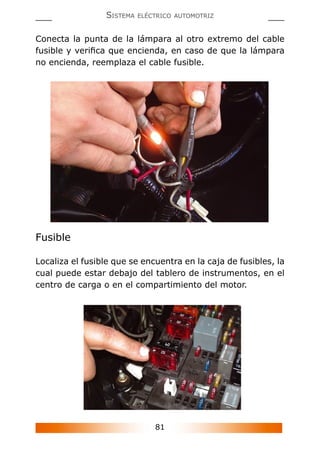

- 13. 81 SISTEMA ELÉCTRICO AUTOMOTRIZ Conecta la punta de la lámpara al otro extremo del cable fusible y verifica que encienda, en caso de que la lámpara no encienda, reemplaza el cable fusible. Fusible Localiza el fusible que se encuentra en la caja de fusibles, la cual puede estar debajo del tablero de instrumentos, en el centro de carga o en el compartimiento del motor.
- 14. 82 SISTEMA ELÉCTRICO AUTOMOTRIZ Conecta la pinza de la lámpara de pruebas a tierra. Conecta la punta de la lámpara al otro extremo del fusible y verifica que encienda, en caso de que la lámpara no encienda, reemplaza el fusible.
- 15. 83 SISTEMA ELÉCTRICO AUTOMOTRIZ Revisa las condiciones del acumulador Ver tema de pruebas del acumulador. Prueba de descarga del acumulador en reposo Coloca la llave en la posición de apagado.
- 16. 84 SISTEMA ELÉCTRICO AUTOMOTRIZ Las luces y accesorios deben estar apagados. Las puertas deben estar cerradas.
- 17. 85 SISTEMA ELÉCTRICO AUTOMOTRIZ Desconecta la terminal negativa del acumulador. Conecta una lámpara de pruebas entre la terminal negativa y el poste, en caso de que la luz no encienda, el acumulador no tiene una descarga en reposo.
- 18. 86 SISTEMA ELÉCTRICO AUTOMOTRIZ Si la lámpara de pruebas enciende, hay un corto y debe ser reparado antes de que el sistema de carga se revise. Para localizar el corto realiza lo siguiente: Desconecta el cableado del alternador. Nota:En caso de que la luz de la lámpara de prueba se apague, existe un problema en el alternador y éste deberá ser reparado.
- 19. 87 SISTEMA ELÉCTRICO AUTOMOTRIZ Si la lámpara sigue encendida y el alternador cuenta con un regulador externo, desconecta el cableado del regulador, si la luz se apaga, entonces el regulador está dañado y lo deberás reemplazar. Si la lámpara sigue encendida, quita cada fusible hasta que la luz se apague, lo cual indicará el componente que tiene el corto, reemplaza dicho componente.
- 20. 88 SISTEMA ELÉCTRICO AUTOMOTRIZ Prueba de voltaje del alternador. Usa un voltímetro para revisar el voltaje del acumulador con el motor apagado, el voltaje debe ser de 12.6V aproximadamente. Enciende el motor
- 21. 89 SISTEMA ELÉCTRICO AUTOMOTRIZ Acelera el motor a 2000RPM. La lectura debe ser de 14 a 15 volts, en caso contrario, existe un mal funcionamiento en el sistema de carga.
- 22. 90 SISTEMA ELÉCTRICO AUTOMOTRIZ Enciende las luces y el voltaje deberá bajar y después recuperarse al valor anterior, en caso contrario existe un mal funcionamiento en el sistema de carga. Si la lectura del voltímetro es mayor a 15V existe una sobrecarga, por lo que debes revisar lo siguiente:
- 23. 91 SISTEMA ELÉCTRICO AUTOMOTRIZ 1) Si el regulador es exterior, limpia la superficie de contacto de tierra con lija para eliminar la suciedad u oxidación. 2) Aprieta bien el tornillo de sujeción del regulador externo y repite la prueba anterior para corregir la falla.
- 24. 92 SISTEMA ELÉCTRICO AUTOMOTRIZ Si el voltaje continúa siendo mayor a 15V, entonces con ayuda del diagrama correspondiente, verifica si alguna de sus conexiones está invertida. En caso de que las conexiones estén correctas, reemplaza el regulador. Si el regulador está dentro del alternador o sobre el cuerpo del alternador, quita el conector del regulador y si baja el voltaje reemplaza el regulador.
- 25. 93 SISTEMA ELÉCTRICO AUTOMOTRIZ Si aún el voltaje es mayor a 15V, entonces existe un daño interno en el alternador y deberá repararse. Si el voltaje es menor a 13.5V, entonces existe una carga insuficiente y deberás realizar lo siguiente:
- 26. 94 SISTEMA ELÉCTRICO AUTOMOTRIZ 1) Apaga el motor. 2) Coloca la llave en encendido (ignición).
- 27. 95 SISTEMA ELÉCTRICO AUTOMOTRIZ 3) Verifica que la luz indicadora de carga en el tablero encienda, ya que puede haber un circuito defectuoso que cause un mal funcionamiento del alternador, en caso de que la lámpara no encienda procede a repararla. Si aún el voltaje de la batería es menor a 13.5V, verifica la conexión de tierra del regulador (limpia las superficies de contacto a tierra, aprieta los tornillos de sujeción) y repite la prueba.
- 28. 96 SISTEMA ELÉCTRICO AUTOMOTRIZ Si la falla persiste realiza cualquiera de las siguientes 2 pruebas: 1) Prueba para un regulador de 2 puntas. 1.1) Desconecta un cable del regulador. 1.2) Pégalo en la otra punta del regulador. Nota: Cuida que el voltaje durante esta prueba no se eleve a más de 15V. Si es mayor desconecta el cable.
- 29. 97 SISTEMA ELÉCTRICO AUTOMOTRIZ 1.3) Observa la lectura que deberá incrementarse para indicar que el alternador está en buen estado y por lo tanto deberás reemplazar el regulador. 1.4) En caso de que el voltaje no se incremente, entonces el alternador está dañado y el regulador está en buen estado.
- 30. 98 SISTEMA ELÉCTRICO AUTOMOTRIZ 2) Prueba para un regulador de 4 puntas 2.1) Retira el conector del regulador. 2.2) Coloca un puente entre las terminales siguientes: F y 3 para un vehículo GM. Nota: F y A para un vehículo Ford I y Tierra para un vehículo Chrysler.
- 31. 99 SISTEMA ELÉCTRICO AUTOMOTRIZ 2.3) Observa la lectura la cual deberá incrementarse para indicar que el alternador está en buen estado y por lo tanto deberás reemplazar el regulador. 2.4) En caso de que el voltaje no se incremente, entonces el alternador está dañado y el regulador está en buen estado.
- 32. 100 SISTEMA ELÉCTRICO AUTOMOTRIZ Prueba de producción de corriente del alternador. Coloca la pinza inductiva del amperímetro en el cable de la terminal BAT del alternador. Enciende el motor.
- 33. 101 SISTEMA ELÉCTRICO AUTOMOTRIZ Observa que la lectura sea de 10 A como mínimo con todos los accesorios apagados. Nota: En vehículos que tienen un mayor número de accesorios o equipo eléctrico el consumo de corriente deberá ser mayor de 10 A. Consulta el manual del fabricante. Enciende las luces.
- 34. 102 SISTEMA ELÉCTRICO AUTOMOTRIZ La lectura del amperímetro deberá incrementarse aproximadamente 5 amperes y mantenerse en ese valor. En caso de que la lectura disminuya o no se mantenga, entonces existe un mal funcionamiento del sistema de carga. Desmontaje del alternador Retira los conectores eléctricos del alternador.
- 35. 103 SISTEMA ELÉCTRICO AUTOMOTRIZ Quita el tornillo de fijación. Retira la banda.
- 36. 104 SISTEMA ELÉCTRICO AUTOMOTRIZ Quita el tornillo del pivote. Extrae el alternador.
- 37. 105 SISTEMA ELÉCTRICO AUTOMOTRIZ Desarmado Raya o pinta una línea a través de la carcaza del alternador para asegurar que al armarlo las tapas quedarán en la misma posición. Afloja la tuerca de sujeción de la polea.

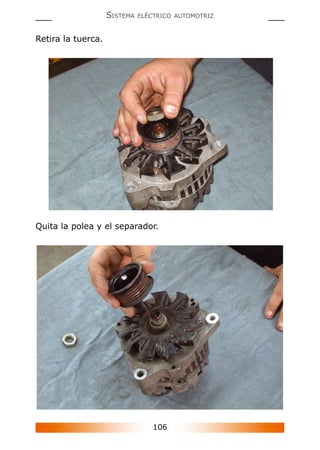

- 38. 106 SISTEMA ELÉCTRICO AUTOMOTRIZ Retira la tuerca. Quita la polea y el separador.
- 39. 107 SISTEMA ELÉCTRICO AUTOMOTRIZ Retira el ventilador. Retira la arandela espaciadora.
- 40. 108 SISTEMA ELÉCTRICO AUTOMOTRIZ Para un alternador motorcraft quita los tornillos del regulador y el portaescobilla. Para un alternador motorcraft retira el regulador y la portaescobilla.

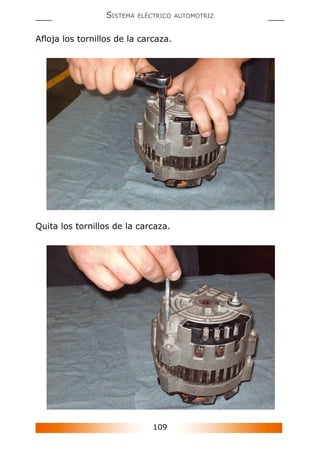

- 41. 109 SISTEMA ELÉCTRICO AUTOMOTRIZ Afloja los tornillos de la carcaza. Quita los tornillos de la carcaza.
- 42. 110 SISTEMA ELÉCTRICO AUTOMOTRIZ Con un desarmador despega las tapas. Retira con cuidado las tapas.
- 43. 111 SISTEMA ELÉCTRICO AUTOMOTRIZ Retira el rotor de la tapa delantera. Afloja los tornillos de la placa de sujeción del balero, en caso de que exista.
- 44. 112 SISTEMA ELÉCTRICO AUTOMOTRIZ Retira la placa del balero, en caso de que exista. Con ayuda de la herramienta adecuada retira el balero de la tapa.
- 45. 113 SISTEMA ELÉCTRICO AUTOMOTRIZ Revisa que el balero no produzca ruido anormal, en caso necesario reemplázalo. Nota: En algunos casos el balero viene sellado en su montaje, si éste es el caso, reemplaza la tapa completa. Retira la cubierta de plástico.
- 46. 114 SISTEMA ELÉCTRICO AUTOMOTRIZ Desuelda las terminales del estator. Extrae el estator de la tapa trasera.
- 47. 115 SISTEMA ELÉCTRICO AUTOMOTRIZ Afloja los tornillos del portaescobillas y retíralos. Retira el portaescobillas.
- 48. 116 SISTEMA ELÉCTRICO AUTOMOTRIZ Comprueba la tensión de los resortes de las escobillas. Comprueba que las escobillas no presenten un desgaste del 50% o más, reemplázalas en caso necesario.
- 49. 117 SISTEMA ELÉCTRICO AUTOMOTRIZ Desatornilla el conjunto de regulador y banco de diodos. Retira el regulador y el banco de diodos de la tapa trasera.
- 50. 118 SISTEMA ELÉCTRICO AUTOMOTRIZ Desuelda el regulador del banco de diodos. Separa el regulador del banco de diodos.

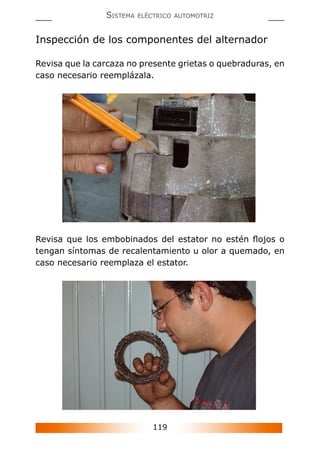

- 51. 119 SISTEMA ELÉCTRICO AUTOMOTRIZ Inspección de los componentes del alternador Revisa que la carcaza no presente grietas o quebraduras, en caso necesario reemplázala. Revisa que los embobinados del estator no estén flojos o tengan síntomas de recalentamiento u olor a quemado, en caso necesario reemplaza el estator.
- 52. 120 SISTEMA ELÉCTRICO AUTOMOTRIZ Revisa que el embobinado del rotor no esté flojo o tenga síntomas de recalentamiento u olor a quemado, en caso necesario reemplaza el rotor. Revisa que las zapatas polares del rotor no tengan rozaduras, ya que es un síntoma de baleros dañados o flecha torcida, en caso necesario reemplázalas.
- 53. 121 SISTEMA ELÉCTRICO AUTOMOTRIZ Revisa que los anillos de contacto en el rotor, no presenten desgaste, ralladuras o suciedad, en dado caso, limpia con una lija 00 o rectifícalos. Prueba del rotor Utiliza un óhmetro para comprobar si hay continuidad entre los anillos de rozamiento. La lectura aproximada debe ser de 3 a 5 ohms, si la lectura es menor el embobinado del rotor está en corto, si la lectura es mayor el embobinado está recalentado y si no hay lectura entonces está abierto, para cualquiera de los casos reemplázalo.
- 54. 122 SISTEMA ELÉCTRICO AUTOMOTRIZ Con el óhmetro comprueba el aislamiento entre los anillos y las piezas polares. La lectura debe ser infinita, en caso contrario reemplaza el rotor. Prueba del estator Utiliza un óhmetro para verificar si existe continuidad entre las terminales del estator. La lectura debe ser menor a 1 ohm, si es mayor reemplaza el estator.
- 55. 123 SISTEMA ELÉCTRICO AUTOMOTRIZ Con el óhmetro comprueba el aislamiento entre las puntas del estator y la armazón metálica. La lectura debe ser infinita, en caso contrario reemplaza el estator. Prueba de los diodos Selecciona en el multímetro la función de diodos.
- 56. 124 SISTEMA ELÉCTRICO AUTOMOTRIZ Verifica que cada uno de los diodos no se encuentren abiertos o en corto, en caso contrario reemplaza el conjunto de diodos o el diodo dañado. Armado del alternador Antes de instalar las escobillas en el alternador coloca un pasador para mantenerlas en su lugar.
- 57. 125 SISTEMA ELÉCTRICO AUTOMOTRIZ Arma el alternador en forma inversa del desarmado y al final retira el pasador por la parte posterior. Prueba de banco del alternador Monta el alternador y coloca la banda.
- 58. 126 SISTEMA ELÉCTRICO AUTOMOTRIZ Fija el alternador. Verifica el diagrama de conexiones para colocar las puntas del banco de pruebas en la posición adecuada del alternador.
- 59. 127 SISTEMA ELÉCTRICO AUTOMOTRIZ Conecta las terminales en el alternador. Selecciona el giro del motor y del alternador con regulador o sin regulador.
- 60. 128 SISTEMA ELÉCTRICO AUTOMOTRIZ Y por último, verifica que el alternador proporcione el voltaje adecuado conforme al manual del fabricante, en caso contrario el alternador está dañado.
