Sistemas Constructivos
- 1. INSTITUTO UNIVERSITARIO DE TECNOLOGIA ANTONIO JOSE DE SUCRE EXTENSION BARQUISIMETO ANALISIS ESTRUCTURAL Alumno: Pérez Katerin C.I V- 25.989.089 Barquisimeto, Septiembre de 2018
- 2. Estructuras: Una estructura es un conjunto de partes unidas entre si que forman un cuerpo, una forma o un todo, destinadas a soportar los efectos de las fuerzas que actúan sobre el cuerpo.
- 3. Estructuras Metálicas: Es cualquier estructura donde la mayoría de las partes que la forman son materiales metálicos, normalmente acero. Las estructuras metálicas se utilizan por norma general en el sector industrial porque tienen excelentes características para la construcción, son muy funcionales y su coste de producción suele ser más barato que otro tipo de estructuras. Normalmente cualquier proyecto de ingeniería, arquitectura, etc. utiliza estructuras metálicas.
- 4. Las Estructuras Metálicas pueden ser : Abovedadas TrianguladasColgantes
- 5. Cerchas También llamadas celosía es una estructura reticular de barras rectas interconectadas en nudos formando triángulos planos (en celosías planas) o pirámides tridimensionales (en celosías espaciales). En muchos países se les conoce como armaduras o reticulados. El interés de este tipo de estructuras es que las barras trabajan predominantemente a compresión y tracción presentando comparativamente flexiones pequeñas. El término está tomado de la celosía arquitectónica tradicional.

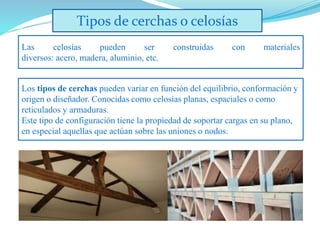

- 6. Tipos de cerchas o celosías Las celosías pueden ser construidas con materiales diversos: acero, madera, aluminio, etc. Los tipos de cerchas pueden variar en función del equilibrio, conformación y origen o diseñador. Conocidas como celosías planas, espaciales o como reticulados y armaduras. Este tipo de configuración tiene la propiedad de soportar cargas en su plano, en especial aquellas que actúan sobre las uniones o nodos.
- 7. Estructura reticular de barras de acero, plaza de Vitoria De Itspotau Puente a base celosías planas en sus caras
- 8. La construcción de la losa de elevación (también llamada el Método Youtz-Slick) es un método para construir edificios de concreto echando el piso o la losa del techo sobre la losa anterior y luego levantando la losa con gatos hidráulicos . Este método de construcción permite que una gran parte del trabajo se complete a nivel del suelo, anulando la necesidad de formar el trabajo del piso en su lugar. La capacidad de crear losas de hormigón monolíticas hace que la técnica de construcción de losas de elevación sea útil para crear rápidamente estructuras con trabajos repetitivos, como rampas de estacionamiento. Lift- Slab o losa de elevación
- 9. Elementos estabilizadores que garantizan la estabilidad de las instalaciones que transfieren las cargas a cimientos de hormigón reforzado. Esta protegida por un revestimiento básico y el revestimiento final se aplica en el proceso de producción o durante el montaje. Una estructura especial, con una tolda y un marco portante modificado permite producir un canal de agua en un punto muy alejado de la maquina. Marcos Portantes:Núcleos El núcleo portante es el mas utilizado en las construcciones dentro del núcleo podemos encontrar escaleras ascensores y otros Cables de suspensión El diseño del cable de Cohestrand ha sido concebido para dar respuesta a las exigencias de las estructuras colgantes, cuyas cargas se transmiten al cable portante a través de las abrazaderas péndolas
- 10. Cables Por su flexibilidad, los cables solo aguantan fuerzas de tracción, se comportan de forma inversa a los arcos, en los cuales, debido a su curvatura, los esfuerzos cortantes y de flexión se pueden hacer nulos y los esfuerzos de compresión se convierten en el soporte de la estructura. En el caso de un cable, la geometría que él adquiere al aplicar las cargas, es tal, que asegura el cumplimiento de las leyes de equilibrio con el solo trabajo a tracción del elemento.
- 11. Estructuras Modulares Una red modular es una estructura en la que se relacionan una serie de figuras iguales o semejantes. Esta estructura, generalmente geométrica, es como una malla ,de formas triangulares, rectangulares o derivadas, que cubren toda la superficie de la obra.
- 12. Puentes Colgantes Este tipo de puente tiene cables suspendidos entre las pilonas o torres, más cables de suspensión vertical anclados en ellos que soportan el peso del tablero inferior, sobre los que cruza el tráfico. Esta disposición permite que la plataforma esté nivelada o arqueada hacia arriba para tener más gálibo adicional. Al igual que otros tipos de puentes colgantes, este tipo a menudo se construye sin cimbras.
- 13. Gran puente de Akashi Kaikyo, el puente colgante de mayor vano del mundo
- 14. Golden Gate, Bridge, récord de longitud San Francisco (California)
- 15. Catenarias Una catenaria es una curva ideal que representa físicamente la curva generada por una cadena, cuerda o cable sin rigidez flexional, suspendida de sus dos extremos y sometida a un campo gravitatorio uniforme. Esta palabra proviene del latín catēnarĭus (‘propio de la cadena’). La evoluta de una atractriz es una catenaria.
- 16. Aplicaciones Columnas de la Sagrada Familia en Barcelona Puente de Hormigón en el Rio Ulla en Vedra Galilea, España.
