- 2. 1-Las máquinas Todas las máquinas que nos rodean tienen mecanismos para transmitir el movimiento Una máquina es un conjunto de elementos que interactúan entre sí y que es capaz de realizar un trabajo o una fuerza
- 3. 2.1-PALANCAS Conjunto de dispositivos sencillos que realizan trabajo. Una palanca es una máquina simple. Es una máquina por que es capaz de multiplicar fuerzas(levantar mucho peso con poco esfuerzo
- 4. 2.2palancas:tipos Hay de 3 tipos: primer grado: punto de apoyo entre fuerza y resistencia segundo grado: resistencia entre punto de apoyo y fuerza tercer grado: fuerza ente punto de apoyo y resistencia
- 5. 2.3:palanca de primer grado
- 6. 2.4:palanca de segundo grado
- 7. 2.5:palanca de tercer grado

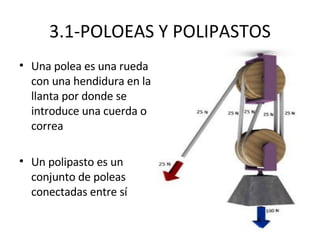

- 8. 3.1-POLOEAS Y POLIPASTOS Una polea es una rueda con una hendidura en la llanta por donde se introduce una cuerda o correa Un polipasto es un conjunto de poleas conectadas entre sí
- 9. 3.2-torno Es un cilindro que consta de una manivelaque lo hace girar
- 10. 4.1-plano inclinado Rampa que sirve para elevar cargas
- 11. 4.2-cuña Plano inclinado doble, que aplicado fuerza contra algo se clava y lo separa. Un hacha es un ejemplo de cuñas
- 12. 4.3-tornillo Un plano inclinado enrollado en un cilindro (generalmete metálico)para ayudar así su enroscadura
- 13. 5.MECANISMOS DE TRANSMISIÓN Se caracterizan por transmitir movimiento. Los mas importantes son : transmisión por engranajes, por correa y por cadena y catalina
- 14. 5.1-TRANSIMIÓN POR ENGRANAJES Se utiliza uniendo 2 o más ruedas dentadas. Pueden tener los mismos números de dientes o distintos.
- 15. 5.2-TRANSMISIÓN POR CORREEA El movimiento se produce uniendo 2 poleas con una cuerda o correa
- 16. 5.3-TRANSMISIÓN POR CADENA Es un mecanismo compuesto de una cadena y una rueda dentada
- 17. 5.4-MECANISMOS DE TRANSFORMACIÓN DE MOVIMIENTO CIRCULAR A ALTERNATIVO Hay varios mecanismos para hacer esto
- 18. BIELA-MANIVELA Mecanismo compuesto de 2 barras ,de forma que una gira y la otra se desplaza por una guia
- 19. EXCÉNTRICA Convierte el movimiento circular en alternativo y viceversa
- 20. CIGUEÑAL Sistema que transforma simultáneamente un movimiento de giro en varios alternativos
- 21. LEVA Y SEGUIDOR Transforma un movimiento de giro en uno lineal alternativo
- 22. 6.MÁQUINAS TÉRMICAS Transforman el calor en energía mecánica. Hay 2 tipos: Combustión interna: el combustible se quema dentro de la máquina. Combustión externa: el combustible se quema fuera del motor
- 23. COMBUSTION EXTERNA un ejemplo es la máquina de vapor
- 24. COMBUSTIÓN INTERNA Son los más eficientes por que el calor se produce dentro de la máquina y así hay menos perdida de energía
- 25. 7.MOTORES PARA VOLAR Hubo muchos, fallidos, intentos de máquinas para cumplir el sueño del hombre, volar. El que consiguió cumplir el sueño fueron los hermanos Wright en el año 1903
- 26. MOTORES DE AVIONES Hay muchas variantes pero básicamente se componen de lo mismo,un compresor,bujias ,inyetores, y camara de combustion
