Técnicas de Prueba
•
Técnicas de caja blanca o estructurales, que se basan en un
minucioso examen de los detalles procedimentales del código a
evaluar, por lo que es necesario conocer la lógica del Programa.
•
•
Técnicas de caja negra o funcionales, que realizan pruebas sobre la
interfaz del programa a probar, entendiendo por interfaz las entradas y
salidas de dicho programa. No es necesario conocer la lógica del
programa, únicamente la funcionalidad que debe realizar.

Técnicas de Prueba
En realidad estos dos tipos de técnicas son técnicas complementarias que han de
aplicarse al realizar una prueba dinámica, ya que pueden ayudar a identificar distintos
tipos de fallas en un programa.

Pruebas de caja blanca o estructurales
●
A este tipo de técnicas se le conoce también como Técnicas de
Caja Transparente o de Cristal
●
Este método se centra en cómo diseñar los casos de prueba
atendiendo al comportamiento interno y la estructura del
programa. Se examina así la lógica interna del programa sin
considerar los aspectos de rendimiento.
●
El objetivo de la técnica es diseñar casos de prueba para que
se ejecuten, al menos una vez, todas las sentencias del
programa, y todas las condiciones tanto en su vertiente
verdadera como falsa.

Pruebas de caja blanca o estructurales
●
Como se ha indicado ya, puede ser impracticable realizar una prueba
exhaustiva de todos los caminos de un programa. Por ello se han definido
distintos criterios de cobertura lógica, que permiten decidir qué sentencias
o caminos se deben examinar con los casos de prueba.
●
●
El criterio que se va a estudiar es Cobertura de Caminos.

Criterio: Cobertura de caminos
●
La aplicación de este criterio de cobertura asegura que los casos de
prueba diseñados permiten que todas las sentencias del programa
sean ejecutadas al menos una vez y que las condiciones sean
probadas tanto para su valor verdadero como falso.
●
●
Una de las técnicas empleadas para aplicar este criterio de
cobertura es la Prueba del Camino Básico. Esta técnica se basa en
obtener una medida de la complejidad del diseño procedimental de
un programa (o de la lógica del programa).
●
●
Esta medida es la complejidad ciclomática de McCabe, y
representa un límite superior para el número de casos de prueba que
se deben realizar para asegurar que se ejecuta cada camino del
programa.

Técnica: Prueba del camino básico
●
Los pasos a realizar para aplicar esta técnica son:
–Representar el programa en un grafo de flujo
–Calcular la complejidad ciclomática
–Determinar el conjunto básico de caminos independientes
–Derivar los casos de prueba que fuerzan la ejecución de cada camino.

Paso 1: Representar el programa en un
grafo de flujo
●
El grafo de flujo se utiliza para representar flujo de control lógico de un
programa. Para ello se utilizan los tres elementos siguientes:
–Nodos: representan cero, una o varias sentencias en secuencia. Cada
nodo comprende como máximo una sentencia de decisión (bifurcación).
–Aristas: líneas que unen dos nodos.
–Regiones: áreas delimitadas por aristas y nodos. Cuando se contabilizan
las regiones de un programa debe incluirse el área externa como una
región más.
–Nodos predicado: cuando en una condición aparecen uno o más
operadores lógicos (AND,OR, XOR, ...) se crea un nodo distinto por cada
una de las condiciones simples. Cada nodo generado de esta forma se
denomina nodo predicado.

Paso 1: Representar el programa en un grafo de flujo
●
Representación de condición múltiple
●
●
●

Paso 1: Representar el programa en un
grafo de flujo
●
A continuación se muestra un grafo de flujo del diagrama de módulos
correspondiente. Nótese cómo la estructura principal corresponde a un
while, y dentro del bucle se encuentran anidados dos constructores if

Paso 1: Representar el programa en un grafo de flujo
●
Así, cada construcción lógica de un programa tiene una
representación:
●

Paso 2: Calcular la complejidad ciclomática
●

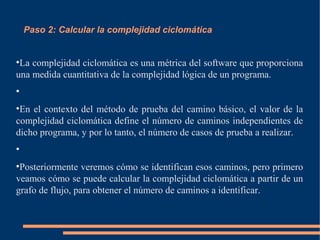

La complejidad ciclomática es una métrica del software que proporciona
una medida cuantitativa de la complejidad lógica de un programa.
●
●
En el contexto del método de prueba del camino básico, el valor de la
complejidad ciclomática define el número de caminos independientes de
dicho programa, y por lo tanto, el número de casos de prueba a realizar.
●
●
Posteriormente veremos cómo se identifican esos caminos, pero primero
veamos cómo se puede calcular la complejidad ciclomática a partir de un
grafo de flujo, para obtener el número de caminos a identificar.

●
Existen varias formas de calcular la complejidad ciclomática de un
programa a partir de un grafo de flujo:
–El número de regiones del grafo coincide con la complejidad
ciclomática, V(G).
–La complejidad ciclomática, V(G), de un grafo de flujo G se define
como
●
V(G) = Aristas – Nodos + 2
–La complejidad ciclomática, V(G), de un grafo de flujo G se define
como
●
V(G) = Nodos Predicado + 1

●
La figura representa las cuatro regiones obteniéndose así la complejidad
ciclomática de 4.

●

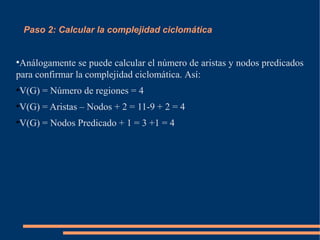

Análogamente se puede calcular el número de aristas y nodos predicados
para confirmar la complejidad ciclomática. Así:
●
V(G) = Número de regiones = 4
●
V(G) = Aristas – Nodos + 2 = 11-9 + 2 = 4
●
V(G) = Nodos Predicado + 1 = 3 +1 = 4

Paso 3: Determinar el conjunto básico de caminos
independientes
●

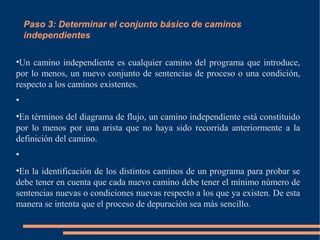

Un camino independiente es cualquier camino del programa que introduce,
por lo menos, un nuevo conjunto de sentencias de proceso o una condición,
respecto a los caminos existentes.
●
●
En términos del diagrama de flujo, un camino independiente está constituido
por lo menos por una arista que no haya sido recorrida anteriormente a la
definición del camino.
●
●
En la identificación de los distintos caminos de un programa para probar se
debe tener en cuenta que cada nuevo camino debe tener el mínimo número de
sentencias nuevas o condiciones nuevas respecto a los que ya existen. De esta
manera se intenta que el proceso de depuración sea más sencillo.

Paso 3: Determinar el conjunto básico de caminos
independientes
●

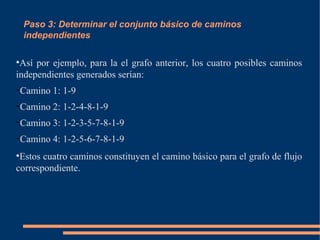

Así por ejemplo, para la el grafo anterior, los cuatro posibles caminos
independientes generados serían:
–Camino 1: 1-9
–Camino 2: 1-2-4-8-1-9
–Camino 3: 1-2-3-5-7-8-1-9
–Camino 4: 1-2-5-6-7-8-1-9
●
Estos cuatro caminos constituyen el camino básico para el grafo de flujo
correspondiente.

Paso 4: Derivar los casos de prueba que
fuerzan la ejecución de cada camino
●

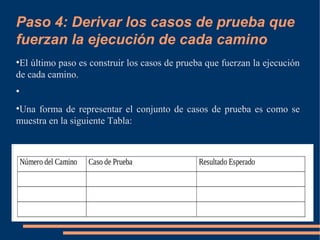

El último paso es construir los casos de prueba que fuerzan la ejecución
de cada camino.
●
●
Una forma de representar el conjunto de casos de prueba es como se
muestra en la siguiente Tabla:
