Transistores

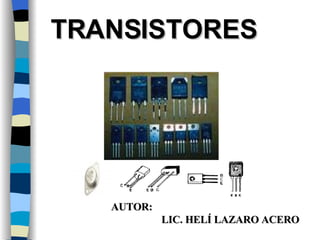

- 1. TRANSISTORES AUTOR: LIC. HELÍ LAZARO ACERO
- 2. CONCEPTO Es un componente de estado sólido que tiene tres terminales o conexiones. FUNCIÓN: Cumple la función de amplificador de señales o switch electrónico.
- 3. SIMBOLOS

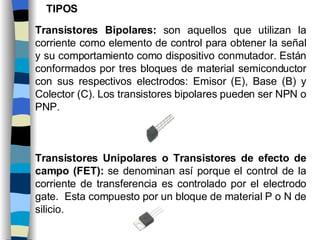

- 4. Transistores Bipolares: son aquellos que utilizan la corriente como elemento de control para obtener la señal y su comportamiento como dispositivo conmutador. Están conformados por tres bloques de material semiconductor con sus respectivos electrodos: Emisor (E), Base (B) y Colector (C). Los transistores bipolares pueden ser NPN o PNP. Transistores Unipolares o Transistores de efecto de campo (FET): se denominan así porque el control de la corriente de transferencia es controlado por el electrodo gate. Esta compuesto por un bloque de material P o N de silicio. TIPOS
- 5. MOSFET (Transistor Efecto de Campo Metal oxido de silicio): Conocido también como FET de compuerta asilada (IGFET). Son utilizados como amplificadores de señal analógica y como dispositivo de conmutación. JFET (Transistor Efecto de Juntura) : Es un transistor de efecto de campo que utiliza dos bloques conectados en juntura. Son utilizados como amplificadores de señal analógica, resistencia electrónica variable, etc.
