Un diodo
- 1. UN DIODO Un diodo esun componente electrónicode dosterminalesque permitelacirculaciónde la corriente eléctricaatravésde él enun solosentido.Este términogeneralmente se usapara referirse al diodosemiconductor,el máscomúnen laactualidad;constade unapiezade cristal semiconductorconectadaados terminaleseléctricos.El diodo devacío (que actualmente yanose usa,exceptoparatecnologíasde alta potencia) esun tubode vacío con dos electrodos:unalámina como ánodo,y uncátodo. Diodos termoiónicos y de estado gaseoso Símbolo de un diodo de vacío o gaseoso. De arriba a abajo, sus componentes son, el ánodo, el cátodo, y el filamento. Los diodos termoiónicos son dispositivos de válvula termoiónica (también conocida como tubo de vacío), que consisten en un arreglo de electrodos empacados en un vidrio al vacío. Los primeros modelos eran muy parecidos a la lámpara incandescente. Diodo semiconductor

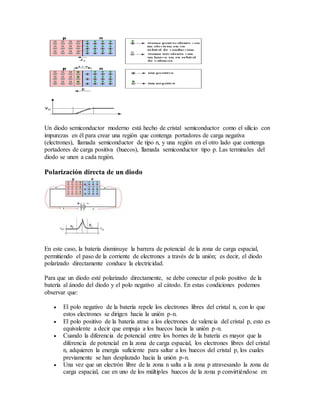

- 2. Un diodo semiconductor moderno está hecho de cristal semiconductor como el silicio con impurezas en él para crear una región que contenga portadores de carga negativa (electrones), llamada semiconductor de tipo n, y una región en el otro lado que contenga portadores de carga positiva (huecos), llamada semiconductor tipo p. Las terminales del diodo se unen a cada región. Polarización directa de un diodo En este caso, la batería disminuye la barrera de potencial de la zona de carga espacial, permitiendo el paso de la corriente de electrones a través de la unión; es decir, el diodo polarizado directamente conduce la electricidad. Para que un diodo esté polarizado directamente, se debe conectar el polo positivo de la batería al ánodo del diodo y el polo negativo al cátodo. En estas condiciones podemos observar que: El polo negativo de la batería repele los electrones libres del cristal n, con lo que estos electrones se dirigen hacia la unión p-n. El polo positivo de la batería atrae a los electrones de valencia del cristal p, esto es equivalente a decir que empuja a los huecos hacia la unión p-n. Cuando la diferencia de potencial entre los bornes de la batería es mayor que la diferencia de potencial en la zona de carga espacial, los electrones libres del cristal n, adquieren la energía suficiente para saltar a los huecos del cristal p, los cuales previamente se han desplazado hacia la unión p-n. Una vez que un electrón libre de la zona n salta a la zona p atravesando la zona de carga espacial, cae en uno de los múltiples huecos de la zona p convirtiéndose en
- 3. electrón de valencia. Una vez ocurrido esto el electrón es atraído por el polo positivo de la batería y se desplaza de átomo en átomo hasta llegar al final del cristal p, desde el cual se introduce en el hilo conductor y llega hasta la batería. De este modo, con la batería cediendo electrones libres a la zona n y atrayendo electrones de valencia de la zona p, aparece a través del diodo una corriente eléctrica constante hasta el final. Polarización inversa de un diodo En este caso, el polo negativo de la batería se conecta a la zona p y el polo positivo a la zona n, lo que hace aumentar la zona de carga espacial, y la tensión en dicha zona hasta que se alcanza el valor de la tensión de la batería, tal y como se explica a continuación: El polo positivo de la batería atrae a los electrones libres de la zona n, los cuales salen del cristal n y se introducen en el conductor dentro del cual se desplazan hasta llegar a la batería. A medida que los electrones libres abandonan la zona n, los átomos pentavalentes que antes eran neutros, al verse desprendidos de su electrón en el orbital de conducción, adquieren estabilidad (8 electrones en la capa de valencia, ver semiconductor y átomo) y una carga eléctrica neta de +1, con lo que se convierten en iones positivos. El polo negativo de la batería cede electrones libres a los átomos trivalentes de la zona p. Recordemos que estos átomos sólo tienen 3 electrones de valencia, con lo que una vez que han formado los enlaces covalentes con los átomos de silicio, tienen solamente 7 electrones de valencia, siendo el electrón que falta el denominado hueco. El caso es que cuando los electrones libres cedidos por la batería entran en la zona p, caen dentro de estos huecos con lo que los átomos trivalentes adquieren estabilidad (8 electrones en su orbital de valencia) y una carga eléctrica neta de -1, convirtiéndose así en iones negativos. Este proceso se repite una y otra vez hasta que la zona de carga espacial adquiere el mismo potencial eléctrico que la batería. Curva característica del diodo
- 4. Tensión umbral, de codo o de partida (Vγ ). La tensión umbral (también llamada barrera de potencial) de polarización directa coincide en valor con la tensión de la zona de carga espacial del diodo no polarizado. Al polarizar directamente el diodo, la barrera de potencial inicial se va reduciendo, incrementando la corriente ligeramente, alrededor del 1 % de la nominal. Sin embargo, cuando la tensión externa supera la tensión umbral, la barrera de potencial desaparece, de forma que para pequeños incrementos de tensión se producen grandes variaciones de la intensidad de corriente. Corriente máxima (Imax ). Es la intensidad de corriente máxima que puede conducir el diodo sin fundirse por el efecto Joule. Dado que es función de la cantidad de calor que puede disipar el diodo, depende sobre todo del diseño del mismo. Corriente inversa de saturación (Is ). Es la pequeña corriente que se establece al polarizar inversamente el diodo por la formación de pares electrón-hueco debido a la temperatura, admitiéndose que se duplica por cada incremento de 10 °C en la temperatura. Corriente superficial de fugas. Es la pequeña corriente que circula por la superficie del diodo (ver polarización inversa), esta corriente es función de la tensión aplicada al diodo, con lo que al aumentar la tensión, aumenta la corriente superficial de fugas. Tensión de ruptura (Vr ). Es la tensión inversa máxima que el diodo puede soportar antes de darse el efecto avalancha. Teóricamente, al polarizar inversamente el diodo, este conducirá la corriente inversa de saturación; en la realidad, a partir de un determinado valor de la tensión, en el diodo normal o de unión abrupta la ruptura se debe al efecto avalancha; no obstante hay otro tipo de diodos, como los Zener, en los que la ruptura puede deberse a dos efectos: Efecto avalancha (diodos poco dopados). En polarización inversa se generan pares electrón-hueco que provocan la corriente inversa de saturación; si la tensión inversa es elevada los electrones se aceleran incrementando su energía cinética de forma que al chocar con electrones de valencia pueden provocar su salto a la banda de
- 5. conducción. Estos electrones liberados, a su vez, se aceleran por efecto de la tensión, chocando con más electrones de valencia y liberándolos a su vez. El resultado es una avalancha de electrones que provoca una corriente grande. Este fenómeno se produce para valores de la tensión superiores a 6 V. Efecto Zener (diodos muy dopados). Cuanto más dopado está el material, menor es la anchura de la zona de carga. Puesto que el campo eléctrico E puede expresarse como cociente de la tensión V entre la distancia d; cuando el diodo esté muy dopado, y por tanto d sea pequeño, el campo eléctrico será grande, del orden de 3·105 V/cm. En estas condiciones, el propio campo puede ser capaz de arrancar electrones de valencia incrementándose la corriente. Este efecto se produce para tensiones de 4 V o menores. Para tensiones inversas entre 4 y 6 V la ruptura de estos diodos especiales, como los Zener, se puede producir por ambos efectos. ¿Cómo se polariza y no se polariza un condensador? Condensadores polarizados son del tipo electrolítico o tipo tandalium. Hay dos tipos de capacitores no polarizados. La lámina de plástico que son polarizados por la naturaleza y condensadores electrolíticos no polarizados que son en realidad dos condensadores en serie (de espaldas), de modo que el resultado es no polarizada, con la mitad de la capacidad. Condensadores polarizados tienen gran corriente de fuga si el voltaje se invierte. Capacitores no polarizados son necesarios en las aplicaciones de CA en serie o en paralelo con la señal (o poder). Ejemplos de ello son los filtros de cruce del altavoz y las redes de poder de factor de corrección. Tanto en aplicaciones de un alto voltaje de la señal de CA se aplica a través de los condensadores. Si los tipos de polarización se utiliza la corriente de fuga sería distorsionar la señal de sobrecalentamiento y el condensador y potencialmente destruir.
