- 1. MCU MicroBits Equipo #5 Banda Cárdenas Vanessa Blanco García Luis Castelano Aguilar Enrique Guerrero Rivera Valentina Ontiveros Dimas Alice Rodríguez Centeno Mariangell

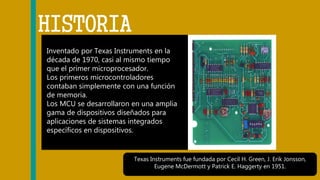

- 2. Inventado por Texas Instruments en la década de 1970, casi al mismo tiempo que el primer microprocesador. Los primeros microcontroladores contaban simplemente con una función de memoria. Los MCU se desarrollaron en una amplia gama de dispositivos diseñados para aplicaciones de sistemas integrados específicos en dispositivos. HISTORIA Texas Instruments fue fundada por Cecil H. Green, J. Erik Jonsson, Eugene McDermott y Patrick E. Haggerty en 1951.
- 3. APLICACIONES DE LOS MICROCONTROLADORES -Sistemas de comunicación -Electrodomésticos -Industria informática -Automoción -Industria -Sistemas de supervisión, vigilancia y alarma -Otros: Instrumentación, electromedicina, tarjetas (smartcard), sistemas de navegación, etc.

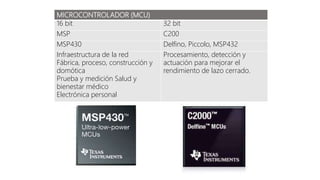

- 4. MICROCONTROLADOR (MCU) 16 bit 32 bit MSP C200 MSP430 Delfino, Piccolo, MSP432 Infraestructura de la red Fábrica, proceso, construcción y domótica Prueba y medición Salud y bienestar médico Electrónica personal Procesamiento, detección y actuación para mejorar el rendimiento de lazo cerrado.
- 5. FAMILIA DE MICROCONTROLADORES MSP430
- 6. RECURSOS DEL MICROCONTROLADOR MSP430 5 USB Radio Frecuencia (RF) Manejador de despegadores de cristal líquido (LCD) Convertidores ADC sigman delta Moduladores de ancho de pulso (PWM) Comparadores Comunicaciones seriales (I2C, LIN/IrDA, UART) Teclado Capacitivo FAMILIA DE MICROCONTROLADORES MSP430 Temporizador de 16 bit Temporizador de vigilancia Oscilador digital de control interno Soporte de cristal externo FRAM Velocidad 24MHz RAM 4 a 16kb GPIO 14 a 28 Memoria no volátil L092 0.9 a 1.65 V Velocidad 4MHz ROM más de 2kb RAM más de 2kb GPIO 11 F1xx Velocidad 8MHz Flash 1 a 60kb RAM más de 10kb GPIO 14 a 48
- 7. G2xxx Velocidad 16MHz Flash 0.5 a 16kb RAM más de 512b GPIO 10 a 24 F2xx Velocidad 16MHz Flash 1 a 120kb RAM más de 8kb GPIO 10 a 64 F4xx Velocidad 8/16MHz Flash 4 a 120kb RAM más de 8kb GPIO 14 a 48 F5xx/6xx Velocidad 25MHz Flash 8 a 256kb RAM más de 18kb GPIO 32 a 83 CC430 Velocidad 20MHz Flash 8 a 16kb RAM más de 4kb GPIO 40
- 8. Incorpora 64 dispositivos a la línea de bajo costo Más opciones en tamaño de memoria y funciones Las características clave de la familia G2xx2 incluyen: El mismo consumo de potencia ultra bajo como la G2xx1 Tamaño Flash de hasta 8 KB Memoria SRAM de 256 B ADC de 10 bits Innovadoras E/S táctiles Encapsulamiento disponible: TSSOP de 14 o 20 pines, QFN de 16 pines y PDIP de 20 pines VENTAJAS DE USAR MICROCONTROLADORES DE TEXAS INTRUMETS
- 9. Flash RAM Temporizador WDT Funcionamiento MIPS GPIO Modos de baja potencia Precio Empresa de la competencia A 512B 25B 8 bit SÍ 2-5.5V 1 6 2 $0.25 MSP430G2001 512B 128B 16 bit SÍ 1.8-3.6V 16 10 5 $0.25 Comparación de la competencia y Texas Instruments con la línea de bajo costo del MSP430
- 10. MICRCONTROLADOR (MCU) MSP430 • CPU de 16 bits • Tienen un bajo consumo de energía • Existen modelos con: • Velocidad del CPU de8MHz a 25 MHz • Memoria flash de 0.5kBa 256kB • RAM de 128B a 18kB • De 14 a 113 terminales • Mas de25 empaques ESPACIO DE MEMORIA Arquitectura tipo von-Newmann (espacio de memoria compartido) Periféricos, RAM y memoria Flash/ROM Puede direccionar hasta 128kB La arquitectura Von Neumann permite ahorrar una buena cantidad de líneas de E/S, de problemas y reduce el costo de este tipo de sistemas.
