CATÁLOGO DE REPUESTOS
Xpulse 200FI (May, 2019)

E-1 : CYLN. & CYLN HEAD (CYLINDER HEAD COVER)
1

E-1 : CYLN. & CYLN HEAD (CYLINDER HEAD COVER)
Número De Grupo: E-1 Modelo :: Xpulse 200FI (May, 2019)
Referenci
a número
Número del Repuesto Descripción
Neces
ario
1 12311-ABW-200 COVER COMP. CYLINDER HEAD 1
2 12391-KRM-840 EMPAQUE CUBIERTA CULATA 1
12391-KRM-840 EMPAQUE CUBIERTA CABEZA CILINDRO 1
3 12396-KRM-840 EMPAQUE CUBIERTA CABEZA CILINDRO 1
12396-KRM-840 ARANDELA CAUCHO B CUBIERTA CULATA 1
4 94301-08140 GUIA INT. MOTOR (8X14) 1
94301-08140 PASADOR M8X14 1
5 96001-06012-00 TORNILLO M6X12 1
96001-06012-00 PERNO BRIDA (SH 6X12) 1
6 90003-KFG-000 PERNO AJUSTE CUBIERTA CULATA 2
90003-KFG-000 TORNILLO GUIA 2
7 90463-KRM-840 RONDANA 6.2mm 1
90463-KRM-840 ARANDELA SELLO (6.2MM) 1
8 90543-MV9-670 SELLO CUBIERTA CULATA 2
90543-MV9-670 GOMA CABEZA CILINDRO 2
2

E-1A : CYLN. & CYLN HEAD (CYLINDER HEAD)
3

Número De Grupo: E-1A Modelo :: Xpulse 200FI (May, 2019)
Referenci
a número
Neces
ario
1 12195-AAB-A00 BLOQUE REDUCTOR VIBRACION 2
2 12200-ABW-200 HEAD COMP CYLINDER 1
3 95701-06016-00 PERNO BRIDA (6X16) 1
95701-06016-00 TORNILLO M6X16 1
4 95801-06105-00 TORNILLO M6X105 2
95801-06105-00 PERNO BRIDA (6X105) 2
5 12210-ABF-000 SOPORTE TREN VALVULAS 1
12210-ABF-000 BANCADA 1
6 12212-ABF-000 PLATINA SOPORTE ARBOL LEVAS 1
12212-ABF-000 PLACA SOPORTE 1
7 12251-ABF-000 EMPAQUE CULATA 1
12251-ABF-000 EMPAQUE CABEZA CILINDRO 1
8 31916-KRM-84099 BUJIA 1
31916-KRM-84099 BUJIA 1
9 90002-KRM-840 PERNO BRIDA (5X14) 2
90002-KRM-840 TORNILLO M5X14 2
10 90040-KSP-910 TORNILLO M8X22 2
90040-KSP-910 ESPARRAGO AJUSTE EXHOSTO (8X22) 2
11 90306-ABF-000 PERNO AJUSTE CULATA 4
4

90306-ABF-000 TORNILLO SOPORTE TREN VALVULAS 4
12 12214-AAB-A00 PLACA SOPORTE TREN VALVULAS 1
13 90704-KRM-840 PASADOR GUIA 6X10 2
90704-KRM-840 GUIA INT. MOTOR (6X10) 2
14 93600-05016-0G TORNILLO PLANO (5X16) 2
93600-05016-0G TORNILLO M5X16 2
15 94301-10120 PASADOR GUIA 10X12 2
94301-10120 GUIA INT. MOTOR (10X12) 2
16 95701-06014-00 PERNO BRIDA (6X14) 1
95701-06014-00 TORNILLO M6X14 1
5

E-1B : CYLN. & CYLN HEAD (CYLINDER)
6

E-1B : CYLN. & CYLN HEAD (CYLINDER)
Número De Grupo: E-1B Modelo :: Xpulse 200FI (May, 2019)
Referenci
a número
Neces
ario
1 12100-ABW-200 CYLINDER COMP 1
2 12191-ABF-000 EMPAQUE CILINDRO 1
12191-ABF-000 JUNTA CILINDRO 1
3 12196-AAB-A00 BLOQUE REDUCTOR VIBRACION 2
4 94301-10120 PASADOR GUIA 10X12 2
94301-10120 GUIA INT. MOTOR (10X12) 2
7

E-1C : CYLN. & CYLN HEAD (CAM SHAFT / VALVE)
8

Número De Grupo: E-1C Modelo :: Xpulse 200FI (May, 2019)
Referenci
a número
Neces
ario
1 12209-GB4-685 SELLO VASTAGO VALVULA 2
12209-GB4-685 SELLO VALVULA 2
2 14100-ABF-000 ARBOL LEVAS 1
14100-ABF-000 ARBOL LEVAS 1
3 14430-ABF-000 BALANCIN VALVULA 2
14430-ABF-000 BALANCIN 2
4 14451-ABF-000 EJE BALANCIN 2
14451-ABF-000 PASADOR BALANCIN 2
5 14711-ABF-000 VALVULA ADMISION 1
14711-ABF-000 VALVULA ADMISION 1
6 14721-ABF-000 VALVULA ESCAPE 1
14721-ABF-000 VALVULA ESCAPE 1
7 14751-ABF-000 RESORTE VALVULAS 2
14751-ABF-000 RESORTE VALVULA 2
8 14771-ABF-000 RETEN RESORTE VALVULA 2
14771-ABF-000 RETENEDOR RESORTE VALVULA 2
9 14775-ABF-000 SOPORTE RESORTE VALVULA 2
14775-ABF-000 ASIENTO RESORTE VALVULA 2
10 14781-MA6-000 GUIA VALVULA 4
9

14781-MA6-000 CUÑA VALVULA 4
11 90012-KK3-830 TORNILLO AJUSTE VALVULAS 2
90012-KK3-830 TORNILLO AJUSTE VALVULA 2
12 90206-250-000 TUERCA AJUSTE VALVULA 2
90206-250-000 TUERCA AJUSTE VALVULAS 2
13 91008-AAB-A01 BALERO BOLA RADIAL 12X28X8 1
10

E-2 : CAM SHAFT (CAM CHAIN TENSIONER)
11

Referenci
a número
Neces
ario
1 14321-AAB-A00 SPROCKET ARBOL LEVAS 1
14321-AAB-A00 ENGRANAJE TIEMPO 1
2 14401-AAB-A00 CADENA TIEMPO 1
14401-AAB-A00 CADENILLA 1
3 14510-AAB-A00 GUIA TENSORA CADENILLA DISTRIBUCION 1
14510-AAB-A00 TENSOR CADENA 1
4 14515-KRM-840 PLACA TENSOR CADENA 1
14515-KRM-840 PLATINA AJUSTE GUIA TENSORA 1
5 14520-AAB-A0099 TENSOR CADENILLA 1
14520-AAB-A0099 TENSOR CADENA 1
6 14560-KSP-910 EMPAQUE TENSOR CADENA 1
14560-KSP-910 EMPAQUE TENSOR CADENILLA 1
7 14610-AAB-A00 GUIA CADENILLA 1
14610-AAB-A00 GUIA TENSOR CADENA 1
8 95701-06006-00 TORNILLO M6X6 1
9 90083-KRM-840 TORNILLO 5mm 2
90083-KRM-840 PERNO GOLPE (5MM) 2
10 91306-MG3-000 O RING 1.5X9.5 1
91306-MG3-000 O-RING 1.5X9.5 1
12

11 95701-06016-00 PERNO BRIDA (6X16) 1
95701-06016-00 TORNILLO M6X16 1
12 96001-06022-00 TORNILLO M6X22 2
96001-06022-00 PERNO BRIDA (SH 6X22) 2
13

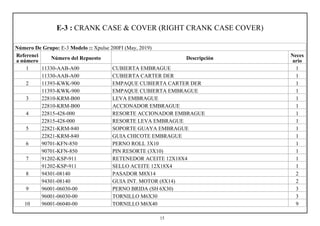

E-3 : CRANK CASE & COVER (RIGHT CRANK CASE COVER)
14

Referenci
a número
Neces
ario
1 11330-AAB-A00 CUBIERTA EMBRAGUE 1
11330-AAB-A00 CUBIERTA CARTER DER 1
2 11393-KWK-900 EMPAQUE CUBIERTA CARTER DER 1
11393-KWK-900 EMPAQUE CUBIERTA EMBRAGUE 1
3 22810-KRM-B00 LEVA EMBRAGUE 1
22810-KRM-B00 ACCIONADOR EMBRAGUE 1
4 22815-428-000 RESORTE ACCIONADOR EMBRAGUE 1
22815-428-000 RESORTE LEVA EMBRAGUE 1
5 22821-KRM-840 SOPORTE GUAYA EMBRAGUE 1
22821-KRM-840 GUIA CHICOTE EMBRAGUE 1
6 90701-KFN-850 PERNO ROLL 3X10 1
90701-KFN-850 PIN RESORTE (3X10) 1
7 91202-KSP-911 RETENEDOR ACEITE 12X18X4 1
91202-KSP-911 SELLO ACEITE 12X18X4 1
8 94301-08140 PASADOR M8X14 2
94301-08140 GUIA INT. MOTOR (8X14) 2
9 96001-06030-00 PERNO BRIDA (SH 6X30) 3
96001-06030-00 TORNILLO M6X30 3
10 96001-06040-00 TORNILLO M6X40 9
15

96001-06040-00 PERNO BRIDA (SH 6X40) 9
16

E-3A : CRANK CASE & COVER (LEFT CRANK CASE COVER)
17

Referenci
a número
Neces
ario
1 11341-ABW-200 COVER LEFT CRANK CASE 1
2 11360-ABW-100 CUBIERTA CARTER TRAS IZQ 1
3 11365-ABW-100 GUIA CADENA 1
4 11395-KWK-900 EMPAQUE CUBIERTA CARTER IZQ 1
11395-KWK-900 EMPAQUE CUBIERTA VOLANTE 1
5 90084-KVE-930 TAPON ROSACADO (14MM) 1
90084-KVE-930 CUBIERTA DECORATIVA IZQ 14mm 1
6 90087-KVE-900 CUBIERTA DECORATIVA IZQ 32mm 1
90087-KVE-900 TAPON ROSCADO (32MM) 1
7 91303-KRM-840 O RING 13.8X2.5 1
91303-KRM-840 O-RING 13.8X2.5 1
8 91305-KRM-840 O-RING 31.7X2.4 1
91305-KRM-840 O RING 31.7X2.4 1
9 94301-08140 GUIA INT. MOTOR (8X14) 2
94301-08140 PASADOR M8X14 2
10 96001-06030-00 TORNILLO M6X30 2
96001-06030-00 PERNO BRIDA (SH 6X30) 2
11 96001-06035-00 PERNO BRIDA (SH 6X35) 7
96001-06035-00 TORNILLO M6X35 7
18

12 96001-06045-00 TORNILLO M6X45 2
96001-06045-00 PERNO BRIDA (SH 6X45) 2
19

E-3B : CRANK CASE & COVER (CRANK CASE)
20

Número De Grupo: E-3B Modelo :: Xpulse 200FI (May, 2019)
Referenci
a número
Neces
ario
1 1110A-ABF-000 R CRANKCASE INSTL DWG 1
2 11108-KTN-900 PLATINA RETENEDORA RODAMIENTO 3
11108-KTN-900 PLACA GUIA 3
3 1120A-ABF-000 L CRANKCASE INSTL. DWG 1
4 11215-KSP-910 PERNO PASADOR 1
11215-KSP-910 EMPUJADOR PLUNGER 1
5 11216-AAB-A00 RESORTE PLUNGER 1
11216-AAB-A00 RESORTE PERNO PASADOR 1
6 11217-KRM-840 PLACA PERNO PASADOR 1
11217-KRM-840 PLATINA EMPUJE RODAMIENTO 1
7 90031-KSP-910 ESPARRAGO CILINDRO (8X140) 4
90031-KSP-910 TORNILLO M8X140 4
8 90131-AAB-A00 TORNILLO DRENADO M12 1
9 90441-KRM-840 PLACA BALERO 2
90441-KRM-840 PLATINA SOPORTE RODAMIENTO 2
10 91203-KSP-910 RETENEDOR ACEITE 14X22X5 1
91203-KSP-910 SELLO ACEITE 14X22X5 1
11 94109-12000 ARANDELA DRENADO 1
94109-12000 ARANDELA TAPON DRENAJE 1
21

12 94301-08140 GUIA INT. MOTOR (8X14) 2
94301-08140 PASADOR M8X14 2
13 95701-06016-00 TORNILLO M6X16 3
95701-06016-00 PERNO BRIDA (6X16) 3
14 95701-06040-00 PERNO BRIDA (6X30) 7
95701-06040-00 TORNILLO M6X40 7
15 95701-06045-00 TORNILLO M6X45 1
95701-06045-00 PERNO BRIDA (SH 6X45) 1
16 95701-06070-00 PERNO BRIDA (SH 6X70) 7
95701-06070-00 TORNILLO M6X70 7
17 96001-06018-00 TORNILLO M6X18 1
96001-06018-00 PERNO BRIDA (6X18) 1
18 95701-06014-00 PERNO BRIDA (6X14) 1
95701-06014-00 TORNILLO M6X14 1
19 91001-GF6-000 BALERO BOLA RADIAL 6304 1
91001-GF6-000 RODAMIENTO RADIAL 6304 1
20 91001-KTN-900 RODAMIENTO ESPECIAL 30X58X17 1
91001-KTN-900 BALERO 30X58X17 1
21 91003-KSP-910 BALERO BOLA RADIAL 17X42X12 1
91003-KSP-910 RODAMIENTO RADIAL 17X42X12 1
22 91004-KTN-900 RODAMIENTO RADIAL 17X40X12 1
91004-KTN-900 BALERO BOLA RADIAL 17X40X12 1
22

23 91010-ABF-001 BALERO BOLA RADIAL 12X32X10 1
91010-ABF-001 RODAMIENTO RADIAL 12X32X10 1
24 91204-MC7-003 RETENEDOR ACEITE 16X28X7 1
91204-MC7-003 SELLO ACEITE 16X28X7 1
25 91216-KSP-910 SELLO ACEITE 1
91216-KSP-910 RETENEDOR ACEITE 1
26 96100-62030-00 RODAMIENTO RADIAL 6203 1
96100-62030-00 BALERO BOLA RADIAL 6302 1
27 96100-63010-00 BALERO BOLA RADIAL 6301 1
96100-63010-00 RODAMIENTO RADIAL 6201 1
23

E-4 : EMBRAGUE
Referenci
a número
Neces
ario
1 22100-KTN-900 CORONA EMBRAGUE 1
22100-KTN-900 TAMBOR EMBRAGUE 1
2 22115-KSP-910 BUJE GUIA EMBRAGUE 1
22115-KSP-910 BUJE CORONA EMBRAGUE 1
3 22120-ABF-000 COMPONENTE CENTRAL EMBRAGUE 1
4 22201-KPM-850 PASTA CLUTCH 4X8X45 3
22201-KPM-850 DISCO EMBRAGUE B 4X8X45 3
5 22201-MR8-000 DISCO EMBRAGUE A 2
22201-MR8-000 PASTA EMBRAGUE 2
6 22321-KPS-900 DISCOS CLUTCH 4
22321-KPS-900 SEPARADOR DISCOS EMBRAGUE 4
7 22355-KRM-840 COMPONENTE INT. PRENSA EMBRAGUE 1
22355-KRM-840 PLATO PRESION EMBRAGUE 1
8 22361-KPK-900 PLACA ACCIONADOR EMBRAGUE 1
22361-KPK-900 PLATO PRESION EMBRAGUE 1
9 22366-KSP-910 COMPONENTE LEVA EMBRAGUE 1
22366-KSP-910 ACCIONADOR EMBRAGUE 1
10 22401-ABF-000 RESORTE EMBRAGUE 4
22401-ABF-000 RESORTE EMBRAGUE 4
25

E-4 : EMBRAGUE
11 90008-KRM-840 PERNO BRIDA (6X25) 4
90008-KRM-840 TORNILLO M6X25 4
12 90202-KRM-840 TUERCA 14mm 1
90202-KRM-840 TUERCA ESPECIAL BRIDA (14MM) 1
13 90401-KRM-840 ARANDELA (17MM) 1
90401-KRM-840 ARANDELA PLANA 17mm 1
14 90501-KPT-A00 ARANDELA 14.1X29X2.8 1
90501-KPT-A00 ARANDELA (14.1X29X2.8) 1
15 96100-60030-00 RODAMIENTO RADIAL 6003 1
26

E-5 : ELECTRICALS (AC GEN ASSY)
27

E-5 : ELECTRICALS (AC GEN ASSY)
Referenci
a número
Neces
ario
1 31100-ABW-201 AC GEN ASSY 1
2 31110-ABW-201 FLYWHEEL COMP 1
3 31120-ABW-201 STATOR COMP 1
4 32111-KSP-910 PLATINA GUIA ARNES ESTATOR 1
32111-KSP-910 PLACA GUIA 1
5 90201-KRM-840 TUERCA 14mm 1
90201-KRM-840 TUERCA BRIDA (14MM) 1
6 90501-KPT-A00 ARANDELA (14.1X29X2.8) 1
90501-KPT-A00 ARANDELA 14.1X29X2.8 1
7 90085-KTC-920 TORNILLO M6X14 3
90085-KTC-920 PERNO SUJETADOR (6X14) 3
8 96700-06032-10 PERNO SUJETADOR (6X32) 3
28

E-5A : ELECTRICALS (STARTER MOTOR)
29

Referenci
a número
Neces
ario
1 31200-KSP-901 MOTOR ARRANQUE 1
31200-KSP-901 MOTOR ARRANQUE 1
2 31201-KPT-A01 ESCOBILLAS 1
3 31204-KG8-004 RESORTE ESCOBILLAS 2
4 31205-KTC-921 TORNILLOS MOTOR ARRANQUE 2
5 31206-KPH-881 SOPORTE ESCOBILLAS 1
6 31207-MBE-008 O RING MOTOR ARRANQUE 2
7 90071-MB0-000 TUERCA REBORDE (6MM) 2
8 91309-425-003 O RING 24.4X3.1 1
9 91320-MB0-000 O RING 3
10 95701-06022-00 PERNO BRIDA (SH 6X22) 2
95701-06022-00 TORNILLO M6X22 2
11 35751-KPH-900 PERNO CONECTOR INDICADOR CAMBIOS 1
35751-KPH-900 PIN CONTACTO INTERRUPTOR NEUTRO 1
12 35752-KRM-840 RESORTE PIN CONTACTO INTERRUPTOR NEUTRO 1
35752-KRM-840 RESORTE PERNO INDICADOR CAMBIOS 1
13 35759-AAB-000 INDICADOR CAMBIOS 1
35759-AAB-000 INTERRUPTOR NEUTRO CONTACTO 1
14 91305-KPH-900 O-RING 19.4X2.3 1
30

91305-KPH-900 O RING 19.4X2.3 1
15 95701-06020-00 TORNILLO M6X20 2
95701-06020-00 PERNO BRIDA (6X20) 2
16 36532-AAN-E01 OXYGEN SENSOR(NON HEATED) 1
17 37750-ABH-001 SENSOR ASSY. T-OIL 1
18 90443-MB0-000 ARANDELA SELLO (10MM) 1
31

E-6 : OIL PUMP ASSY.
Referenci
a número
Neces
ario
1 15100-ABF-000 CONJUNTO BOMBA LUBRICACION 1
15100-ABF-000 BOMBA ACEITE 1
2 15130-KRM-840 ENGRANE BOMBA ACEITE 1
15130-KRM-840 PIÑON BOMBA LUBRICACION 1
3 15421-KTN-900 FILTRO TAMIZ 1
15421-KTN-900 PANTALLA FILTRO ACEITE 1
4 15430-KSP-910 TAPA INF FILTRO ACEITE 1
15430-KSP-910 FILTRO CENTRIFUGO 1
5 15436-KRM-840 TAPA FILTRO CENTRIFUGO 1
15436-KRM-840 TAPA SUP FILTRO ACEITE 1
6 15441-KCS-650 BUJE FILTRO ACEITE 1
15441-KCS-650 CANAL ACEITE 1
7 15446-107-000 RESORTE CANAL ACEITE 1
15446-107-000 RESORTE FILTRO ACEITE 1
8 15459-AAB-A00 EMPAQUE FILTRO ACEITE 1
15459-AAB-A00 EMPAQUE FILTRO CENTRIFUGO 1
9 15650-KVN-970 TAPON MEDIDOR NIVEL ACEITE 1
15650-KVN-970 MEDIDOR ACEITE 1
10 90231-KM7-700 TUERCA 14mm 1
33

E-6 : OIL PUMP ASSY.
90231-KM7-700
TUERCA AJUSTE EMBRAGUE GLR/S.SPL (CENTRIFUGO THR/THR.S)
(14MM)
1
11 90432-KPT-A00 ARANDELA FILTRO CENTRIFUGO (14.2X26X3) 1
90432-KPT-A00 ARANDELA 14.2X26X3 1
12 91307-KRM-840 O-RING 18X3 1
91307-KRM-840 O RING 18X3 1
13 93600-06040-0G TORNILLO PLANO (6X40) 1
14 93700-05012-0A TORNILLO OVAL (5X12) 3
93700-05012-0A TORNILLO M5X12 3
15 94251-08000 SEGURO 8mm 1
94251-08000 PIN SEGURO (8MM) 1
16 94301-08140 GUIA INT. MOTOR (8X14) 2
94301-08140 PASADOR M8X14 2
34

E-7 : CRANK SHAFT (CRANK SHAFT / PISTON)
35

Referenci
a número
Neces
ario
1 13000-ABF-000 COMPONENTE CIGUEÑAL 1
13000-ABF-000 CONJUNTO CIGÜENAL 1
2 13101-ABF-000 PISTON 1
13101-ABF-000 PISTON (ESTANDAR) 1
3 13111-ABF-000 BULON PISTON 1
13111-ABF-000 PASADOR PISTON 1
4 13201-ABF-000 BIELA 1
5 13011-ABF-001 JUEGO ANILLOS PISTON (ESTANDAR) 1
13011-ABF-001 JUEGO ANILLOS PISTON 1
6 13411-AAB-A00 ENGRANAJE CIGÜENAL 1
13411-AAB-A00 PIÑON CONDUCTOR CONTRABALANCEADOR 1
7 13420-AAB-A00 PIÑON CONDUCIDO CONTRABALANCEADOR 1
13420-AAB-A00 ENGRANE BALANCEADOR 1
8 94601-15000 SEGURO PASADOR PISTON 2
94601-15000 GRAPA BULON PISTON (15MM) 2
9 94050-12000 TUERCA BRIDA (12MM) 1
94050-12000 TUERCA 12mm 1
10 13427-AAB-A00 ARANDELA PLANA 3
13427-AAB-A00 RESORTE PIÑON CONDUCIDO CONTRABALANCEADOR 3
36

11 13538-AAB-A00 ARANDELA SOPORTE RESORTE CONTRABALANCEADOR 1
13538-AAB-A00 ARANDELA SEGURO 1
12 14311-AAB-A00 SPROCKET CIGUEÑAL 1
13 90402-AAB-A00 ARANDELA (28.1X36.5X1.8) 1
90402-AAB-A00 ARANDELA 28.1X36.5X1.8 1
14 90403-AAB-A00 ARANDELA 28.1X45.5X1.4 1
90403-AAB-A00 ARANDELA (28.1X45.5X1.4) 1
15 90604-AAB-A00 PIN SEGURIDAD (28MM) 1
90604-AAB-A00 SEGURO 28mm 1
16 90741-KGH-900 CUÑA 4mm 3
90741-KGH-900 LLAVE WOODRUFF (CUÑA) (4MM) 3
17 90741-KFB-000 LLAVE WOODRUFF (CUÑA) (4MM) 1
90741-KFB-000 CUÑA 4mm 1
18 91002-KSP-911 BALERO BOLA RADIAL 6207 1
91002-KSP-911 RODAMIENTO RADIAL 6207 SPL IZQ. 1
19 91101-ABF-000 RODAMIENTO ESPECIAL BIELA (ROJO) 1
91102-ABF-000 RODAMIENTO ESPECIAL BIELA (AZUL) 1
91103-ABF-000 RODAMIENTO ESPECIAL BIELA (BLANCO) 1
20 13421-ABF-000 EJE BALANCEADOR 1
37

E-8 : TRASMISION
Referenci
a número
Neces
ario
1 23210-KVN-900 EJE PRINCIPAL TRANSMISION 1
23210-KVN-900 EJE TRANSMISIÓN PRIMARIA 1
2 23220-AAB-A00 EJE TRANSMISIÓN SECUNDARIO 1
23220-AAB-A00 EJE SECUNDARIO TRANSMISION 1
3 23421-KVN-900 PIÑON C1 (40T) 1
23421-KVN-900 ENGRANAJE RECTO 40T 1
4 23427-KRM-840 BUJE 17X20.5X8 1
23427-KRM-840 BUJE 20MM 1
5 23431-AAB-A00 PIÑON M2 (19T) 1
23431-AAB-A00 ENGRANAJE RECTO 19T 1
6 23432-KRM-840 BUJE 20mm 2
23432-KRM-840 BUJE TRANSMISION (20MM) 2
7 23441-AAB-A00 PIÑON C2 (34T) 1
8 23451-AAB-A00 ENGRANAJE RECTO 23T 1
23471-AAB-A00 PIÑON M4 (20T) 1
11 23472-KSP-910 BUJE TRANSMISION (14MM) 1
39

E-8 : TRASMISION
23472-KSP-910 BUJE 17mm 1
23481-AAB-A00 PIÑON C4 (22) 1
13 23491-AAB-A00 PIÑON M5 (24T) 1
14 23492-KSP-910 BUJE 17X20X11 1
23492-KSP-910 BUJE INT. PIÑON M5 32T (17X20X11) 1
15 23501-AAB-A00 PIÑON C5 (23T) 1
16 23801-KRY-970 RUEDA DENTADA 13T 1
23801-KRY-970 PIÑON CONDUCTOR RELACION FINAL (13T) 1
17 23811-KR3-600 PLATINA FIJADORA PIÑON CONDUCTOR TRANSMISION 1
23811-KR3-600 PLACA SUJETADORA 1
18 90084-041-000 TORNILLO PLACA SUJETADORA 2
90084-041-000 PERNO AJUSTE PIÑON CONDUCIDO 2
19 90452-KRM-840 ARANDELA CAJA (17X23X1.6) 2
90452-KRM-840 ARANDELA 17X23X1.6 2
20 90452-GB4-770 ARANDELA CAJA (17MM) 3
90452-GB4-770 ARANDELA 17mm 3
21 90453-KRM-840 ARANDELA 20mm 1
90453-KRM-840 ARANDELA CAJA (20MM) 1
22 90454-107-000 ARANDELA CAJA (20MM) 3
40

E-8 : TRASMISION
90454-107-000 ARANDELA 20mm 3
90456-KRM-840 ARANDELA CAJA (12 MM) 1
24 90601-AAB-A00 SEGURO 17mm 2
25 90605-200-000 PIN EJE PRIMARIO TRANSMISION (20MM) 1
90605-200-000 SEGURO 20mm 1
26 90602-KRM-840 SEGURO 17mm 1
90602-KRM-840 PIN SEGURIDAD (17MM) 1
27 23121-KVE-860 PIÑON CONDUCTOR RELACION PRIMARIA (20T) 1
23121-KVE-860 ENGRANAJE PRIMARIO 1
41

E-9 : KICK STARTER (SPINDLE KICK STARTER)
42

Referenci
a número
Neces
ario
1 23427-KRM-840 BUJE 20MM 1
23427-KRM-840 BUJE 17X20.5X8 1
2 28211-AAB-A00 ENGRANE ARRANQUE 1
28211-AAB-A00 PIÑON EJE PALANCA ENCENDIDO 1
3 28215-KRM-840 PLATINA SEPARACION EJE PALANCA ENCENDIDO 1
28215-KRM-840 PLACA 1
4 28221-KTN-900 ACCIONADOR ARRANQUE 1
28221-KTN-900 TRINQUETE EJE PALANCA ENCENDIDO 1
5 28223-KRM-840 RESORTE TRINQUETE 1
28223-KRM-840 RESORTE ACCIONADOR ARRANQUE 1
6 28231-AAB-A00 ENGRANAJE PEDAL ARRANQUE 1
28231-AAB-A00 PIÑON LIBRE ENCENDIDO 1
7 28251-KTN-900 EJE PALANCA ENCENDIDO 1
28251-KTN-900 EJE PEDAL ARRANQUE 1
8 28261-KRM-840 RESORTE PEDAL ARRANQUE 1
28261-KRM-840 RESORTE RETORNO EJE PALANCA ENCENDIDO 1
9 28282-KRM-840 ANILLO GUIA RESORTE RETORNO 1
28282-KRM-840 BUJE PEDAL ARRANQUE 1
43

90451-KRM-840 ARANDELA CAJA (16MM) 2
11 90452-GB4-770 ARANDELA CAJA (17MM) 2
90452-GB4-770 ARANDELA 17mm 2
12 90455-KSP-910 ARANDELA 14mm 1
90455-KSP-910 ARANDELA ESPECIAL (14MM) 1
13 91022-KTN-900 RODAMIENTO ESPECIAL 22X29X16.8 1
91022-KTN-900 BALERO AGUJAS 22X29X16.8 1
14 94510-16000 SEGURO 16mm 1
94510-16000 PIN SEGURIDAD EJE PALANCA ENCENDIDO (16MM) 1
15 95701-06016-00 PERNO BRIDA (6X16) 2
95701-06016-00 TORNILLO M6X16 2
16 28110-KTN-900 ENGRANE ARRANQUE 1
28110-KTN-900 PIÑON CONDUCIDO ARRANQUE 1
17 28120-KTR-A00A UNIDIRECCIONAL 1
28120-KTR-A00A CUERPO EMBRAGUE ARRANQUE 1
18 28131-KTN-900 ENGRANE ACTUADOR CHICO 1
28131-KTN-900 PIÑON REDUCTOR ARRANQUE 1
19 28132-KN6-930 EJE PIÑON REDUCTOR ARRANQUE 1
28132-KN6-930 EJE ENGRANE GRANDE ENCENDIDO 1
20 28133-KRM-850 EJE ENGRANE ARRANQUE 1
28133-KRM-850 ANILLO PIÑON REDUCTOR ARRANQUE 1
21 90085-KTC-920 PERNO SUJETADOR (6X14) 6
44

90085-KTC-920 TORNILLO M6X14 6
45

E-10 : GEAR SHIFT (DRUM GEAR SHIFT)
46

Referenci
a número
Neces
ario
1 24211-KRM-840 HORQUILLA SELECTORA CAMBIOS IZQ. 2
24211-KRM-840 HORQUILLA CAMBIOS DER 2
2 24212-KRM-840 HORQUILLA CAMBIOS CENTRAL 1
24212-KRM-840 HORQUILLA SELECTORA CAMBIOS DER. 1
3 24241-KRM-840 EJE HORQUILLA IZQ. SELECTORA CAMBIOS 1
24241-KRM-840 EJE HORQUILLA CENTRO 1
4 24242-KRM-840 EJE HORQUILLA PRINCIPAL 1
24242-KRM-840 EJE HORQUILLA DER. SELECTORA CAMBIOS 1
5 24301-KSP-910 TAMBOR SELECTOR CAMBIOS 1
24301-KSP-910 TAMBOR SELECTOR CAMBIOS 1
6 24410-KSP-860 PLACA FIJADOR TAMBOR 1
24410-KSP-860 ESTRELLA SELECTORA CAMBIO 1
7 24430-KTN-900 LEVA SELECTORA CAMBIOS 1
24430-KTN-900 PLACA POSICIONAMIENTO 1
8 24436-KSP-910 RESORTE TAMBOR 1
24436-KSP-910 RESORTE LEVA SELECTORA CAMBIO 1
9 24610-KSP-910 EJE SELECTOR CAJA CAMBIOS 1
24610-KSP-910 EJE POSICIONADOR SELECTOR 1
10 24627-KRM-840 RESORTE PLACA POSICIONAMIENTO 1
47

24627-KRM-840 RESORTE LEVA SELECTORA CAMBIO 1
11 24651-KSP-910 RESORTE RETORNO EJE CAMBIOS 1
24651-KSP-910 RESORTE EJE POSICIONADOR SELECTOR 1
12 24652-KSP-910 PASADOR RETORNO 1
24652-KSP-910 SOPORTE RESORTE RETORNO EJE CAMBIOS 1
13 90003-KVS-900 PERNO HEXAGONAL (6X20) 1
90003-KVS-900 TORNILLO M6X20 1
14 90022-MG8-000 TORNILLO PLACA POSICIONAMIENTO 1
90022-MG8-000 PIVOTE LEVA SELECTORA CAMBIO 1
15 90417-KRM-840 ARANDELA 1
90417-KRM-840 ARANDELA 1
90457-KRM-840 ARANDELA (14MM) 1
17 94510-14000 PIN SEGURIDAD EJE SELECTOR (14MM) 1
94510-14000 SEGURO 14mm 1
18 96220-30085 PERNO ROLL 3X8.5 2
96220-30085 RODILLO (3X8.5) 2
48

E-11 : THROTTLE BODY ASSY
Referenci
a número
Neces
ario
1 16400-ABW-200 THROTTLE BODY ASSY 1
2 16081-AAR-001 TORNILLO, TORX 5X8.7 2
3 16082-AAR-001 TORNILLO, TORX 5X17 1
4 16432-ABW-200 PLATE, ISC 1
5 16433-AAR-001 TORNILLO TORQUE 2
6 93892-AAR-001 TORNILLO ARANDELA (5X12) 2
7 16169-ABW-200 STAY,WIRE 1
8 16430-ABW-200 ISC SET 1
9 16060-ABW-200 SENSOR SET 1
50

E-11A : (INSULATOR ASSY/INLET PIPE)
51

E-11A : (INSULATOR ASSY/INLET PIPE)
Referenci
a número
Neces
ario
1 16210-ABW-200 INSULATOR 1
2 16217-KRY-970 BAND INSULATOR 1
3 16222-KSP-910 TUERCA M5 1
16222-KSP-910 TUERCA CUADRADA ABRAZADERA CARBURADOR (5MM) 1
4 16424-ABW-200 INJECTOR CAP ASSEMBLY 1
5 16460-ABW-200 INJECTOR ASSY FUEL 1
6 16472-AAR-001 ANILLO SELLO INYECTOR 1
7 17110-ABW-200 PIPE COMP INLET 1
8 90006-MEE-000 PERNO CABEZA AVELLANADA (5X30) 1
90006-MEE-000 TORNILLO M5X30 1
9 91301-AAR-001 O RING 27X2 1
10 91304-ABW-200 O-RING Ø3 1
11 95701-05018-00 PERNO BRIDA 5 X 18 2
12 95701-06025-00 PERNO BRIDA (6X25) 2
52

F-1 : LUZ PRINCIPAL
Número De Grupo: F-1 Modelo :: Xpulse 200FI (May, 2019)
Referenci
a número
Neces
ario
1 3310B-ABW-201 LIGHT ASSY HEAD 1
2 96001-06012-00 PERNO BRIDA (SH 6X12) 2
96001-06012-00 TORNILLO M6X12 2
54

F-1A : FAIRING (FR. VISOR/COWL/STAY)
55

Número De Grupo: F-1A Modelo :: Xpulse 200FI (May, 2019)
Referenci
a número
Neces
ario
1 61312-ABW-000 CUBIERTA VELOCIMETRO 1
2 61313-ABW-100 SOPORTE FARO DER 1
3 61314-ABW-100 SOPORTE FARO IZQ 1
4 64140-ABW-100 PARABRISAS 1
5 64141-ABW-000 SOPORTE PARABRISAS DER 1
6 64142-ABW-000 SOPORTE PARABRISAS IZQ 1
7 64315-ABW-100 SOPORTE PLACA FRONT 1
8 77209-KAG-900 GOMA PARABRISAS 2
77209-KAG-900 DOBLE ARANDELA CAUCHO 2
9 83402-ABW-000 SOPORTE PANEL FARO INT 1
10 93500-05010-1A TORNILLO CABEZA PLANA (5X10) 4
11 96001-06010-00 PERNO BRIDA (SH 6X16) 2
12 96001-06010-00 PERNO BRIDA (SH 6X16) 2
13 96001-06016-00 PERNO BRIDA (SH 6X16) 2
14 96001-06020-00 PERNO BRIDA (SH 6X20) 4
15 90111-KW3-000 BUJE SUJECION (M5X0.8) 2
16 90504-964-000 ARANDELA (5MM) 2
17 90109-SB6-000 TORNILLO RETICULADO (5X14) 2
90109-SB6-000 TORNILLO 5X14 2
56

18 91509-GE2-760 TORNILLO ARANDELA (5X11,5) 4
19 94001-06000-0S TUERCA HEXAGONAL (6MM) 2
94001-06000-0S TUERCA M6 2
20 90504-KWA-940 ARANDELA 4
21 91410-ABW-000 CLIP 3X130 1
57

F-2 : VELOCIMETRO / CABLE
Referenci
a número
Neces
ario
1 37100-ABW-301 METER ASSY COMB 1
2 37202-ABW-001 KEY TOP 2
3 37203-ABW-001 SW RUBBER 1
4 37210-ABW-301 SPEEDOMETER COMP 1
5 37610-ABW-001 LOWER CASE ASSY 1
6 37611-ABW-201 REFLECTOR ASSY 1
7 37612-ABW-001 UPPER CASE ASSY 1
8 93903-22480 TORNILLO SUJECION (3X16) 9
10 94103-06700 ARANDELA PLANA (6MM) 2
11 37101-ABW-001 CUBIERTA VELOCIMETRO 1
59

F-3 : PALANCA DE LA MANIJA / INTERRUPTOR / CABLE DE CONTROL
60

F-3 : PALANCA DE LA MANIJA / INTERRUPTOR / CABLE DE CONTROL
Referenci
a número
Neces
ario
1 22870-ABW-100 CHICOTE CLUTCH 1
2 22871-KTN-700 GUARDAPOLVO GUAYA EMBRAGUE 1
3 53182-KFN-850 GUARDAPOLVO MANIGUETA IZQ. 1
53182-KFN-850 CUBREPOLVO CHICOTE CLUTCH 1
5 94030-08000 TUERCA HEXAGONAL (8MM) 1
94030-08000 TUERCA M8 1
61

F-3A : MIRROR ASSY.
Referenci
a número
Neces
ario
1 88120-AAB-100R ESPEJO DER 1
2 88110-AAB-100R ESPEJO IZQ 1
3 88114-198-D10 CUBREPOLVO ESPEJOS 2
88114-198-D10 GUARDAPOLVO TUERCA AJUSTE RETROVISOR 2
4 90003-MY5-720 PERNO ADAPTADOR (10MM) 2
90003-MY5-720 TORNILLO M10 2
5 90201-MW3-620 TUERCA M10 2
90201-MW3-620 TUERCA HEXAGONAL (10MM) 2
63

F-3B : HANDLE & HNDL COVER (HANDLE LEVER/SWITCH/CABLES)
64

Número De Grupo: F-3B Modelo :: Xpulse 200FI (May, 2019)
Referenci
a número
Neces
ario
1 17910-AAB-C00 CABLE COMP. THROT 1
2 94050-06000 TUERCA M6 1
94050-06000 TUERCA BRIDA (6MM) 1
3 96001-06022-07 PERNO BRIDA (SH 6X22) 2
4 32161-404-000 AMARRAS GUIA ARNES MANUBRIO 2
5 35150-AAB-A01 COMANDO DER. (ARRANQUE Y SUITCHE LUCES) 1
35150-AAB-A01 CONJUNTO MANDO DER 1
6 35200-ABW-001 CONJUNTO MANDO IZQ 1
7 35330-413-003 INTERRUPTOR FRENO DEL 1
35330-413-003 SENSOR EMBRAGUE 1
8 45517-166-000 PORTA CILINDRO MAESTRO 1
45517-166-000 ABRAZADERA PALANCA 1
9 53100-ABW-300 PIPE STRG HANDLE 1
10 53105-KRC-900 CONTRAPESO MANUBRIO 2
53105-KRC-900 PUNTERA MANUBRIO 2
11 53131-AAB-A00 SOPORTE SUP. MANUBRIO 1
53131-AAB-A00 ABRAZADERA MANUBRIO 1
12 53140-KVE-860 PUÑO ACELERADOR 1
53140-KVE-860 MANGO DER. (ACELERADOR) 1
65

13 53166-KVE-860 MANGO IZQ. 1
53166-KVE-860 PUÑO IZQ 1
14 53172-KRC-900 SOPORTE PALANCA IZQ 1
53172-KRC-900 SOPORTE MANIGUETA IZQ. 1
15 53178-KFN-850 PALANCA MANIGUETA IZQ. 1
53178-KFN-850 PALANCA IZQ CLUTCH 1
16 90102-KVN-900 PERNO BRIDA ESPECIAL SUJETADOR (6X22) 4
90102-KVN-900 TORNILLO M6X22 4
17 90113-438-000 TORNILLO SOPORTE 1
90113-438-000 TORNILLO AJUSTE PALANCA MANIGUETA 1
19 93892-05020-07 TORNILLO ARANDELA (5X20) 2
23 90501-KCC-870 BUJE 1
90501-KCC-870 BUJE SUJECION 1
24 94102-10000 ARANDELA PLANA, 10 MM 2
25 53181-ABW-100X HAND GUARD RH (PIGMENTED BLACK) 1
53181-ABW-100Z CUBIERTA PROTECTOR PUÑO DER BLANCO 1
26 53182-ABW-100X HAND GUARD LH (PIGMENTED BLACK) 1
53182-ABW-100Z CUBIERTA PROTECTOR PUÑO IZQ BLANCO 1
66

27 53184-AAM-410 TAPON PROTECTOR PUÑOS 1
28 90113-AAM-410 TORNILLO PALANCA FRENO DEL 1
29 90114-AAM-400 BOLT LEVER PIVOT 1
30 91455-MG8-000 TAPON EMBELLECEDOR SUJETADOR DIR 6mm 4
91455-MG8-000 TAPON LUJO (6MM) 4
67

F-4A : FRONT BRAKE (MASTER CYLINDER) (ABS)
68

Referenci
a número
Neces
ario
1 19052-AAB-A00 BUJE MODULO ABS 3
2 35340-MA5-670L INTERRUPTOR FRENO DEL 1
35340-MA5-670L SUITCHE LUZ TRA. FRENO DEL. 1
3 38521-ABW-100 ABRAZADERA SENSOR FRENO 1
4 43301-AAB-A00 ABRAZADERA MANGUERA FRENO DEL 2
5 45126-ABW-100 MANGUERA FRENO DEL 1
6 45128-ABW-000 MANGUERA SENSOR FRENO DEL 1
7 45154-ABW-000 ABRAZADERA FRENO DEL A 1
8 45156-ABW-100 ABRAZADERA FRENO DEL B 1
9 45504-410-003L GUARDAPOLVO CILINDRO MAESTRO DEL. 1
10 45510-KRY-972 CILINDRO MAESTRO CALIPER DEL. 1
45510-KRY-972 DEPOSITO FRENO DEL 1
11 45512-MA6-006 PROTECTOR 1
12 45513-HA2-006L CUBIERTA DESPOSITO LIQUIDO 1
13 45517-166-000 PORTA CILINDRO MAESTRO 1
45517-166-000 ABRAZADERA PALANCA 1
14 45520-GE2-006 DIAFRAGMA CILINDRO MAESTRO 1
15 45521-K21-901 PLATINA DIAFRAGMA 1
16 45530-471-831L JUEGO PISTON CILINDRO MAESTRO 1
69

17 50207-ABW-100 SOPORTE FRENO ABS 1
18 53175-KFN-850L PALANCA DER 1
53175-KFN-850L PALANCA MANIGUETA DER. 1
19 57111-ABW-100 UNIDAD CONTROL ABS 1
20 83545-AAB-A00 GOMA MONTAJE UNIDAD ABS 3
21 90042-AAB-A00 BANJO BOLT M10X1 2
22 90114-166-000L TORNILLO PALANCA FRENO DEL 1
90114-166-000L TORNILLO AJUSTE PALANCA MANIGUETA 1
23 90145-MS9-610 PERNO MANGUERA CALIPER (10X22) 2
90145-MS9-610 TORNILLO ACEITE M10X22 2
24 90652-AAW-300 BANDA ARNES 4
90652-AAW-300 CABLE TIERRA 4
25 90545-300-000 ARANDELA SELLO 8
90545-300-000 ARANDELA ACEITE 8
26 90651-MA5-671L PIN SEGURIDAD 1
27 93600-04012-1GL TORNILLO PLANO (4X12) 2
29 93893-04012-17L TORNILLO ARANDELA (4X12) 1
30 94050-06000 TUERCA BRIDA (6MM) 1
94050-06000 TUERCA M6 1
31 95701-06012-00 TORNILLO M6X12 2
95701-06012-00 PERNO BRIDA (6X12) 2
70

32 45157-ABW-100 GUIA MANGUERA FRENO DEL 1
33 96001-06022-07 PERNO BRIDA (SH 6X22) 2
34 95701-06018-00 BRIDA DE PERNOS 5X16 3
35 53174-116-670 TAPON SOPORTE MANIGUETA 1
71

F-4B : FRONT BRAKE (CALIPER ASSY ‘R’ FR.)
72

Referenci
a número
Neces
ario
1 06451-GE2-405L JUEGO SELLOS PISTON CALIPER DEL. 2
06451-GE2-405L SELLO PISTON CALIPER DEL 2
2 06455-GCR-016L BALATAS FRENO DEL 1
06455-GCR-016L PASTILLAS FRENO DEL. 1
3 45250-KRY-901 CONJUNTO CALIPER DEL. 1
45250-KRY-901 CALIPER FRENO DEL 1
4 45216-KW6-901L TORQUE, TUERCA 2
5 45290-KGB-611L SOPORTE CALIPER DEL. 1
45290-KGB-611L SOPORTE CALIPER FRENO DEL 1
6 45210-KR3-871L SOPORTE CALIPER DEL. 1
7 45209-GE2-006L JUEGO SELLOS PISTON CALIPER DEL. 2
8 45109-GE2-006L GUARDAPOLVO 2
9 45131-GE2-006L PERNO GUIA PASTILLAS 2
45131-GE2-006L PERNO CALIPER 2
10 95701-06020-07 PERNO BRIDA (6X20) 1
95701-06020-07 TORNILLO M6X20 1
11 43114-KW6-842L SUPLEMENTO B PASTILLA FRENO 1
12 43352-568-003L TORNILLO PURGA CALIPER 1
13 43353-461-771L TAPA TORNILLO PURGA 1
73

14 45107-MN5-006L PISTON CALIPER DEL. 2
15 45108-ML4-006L PLATINA SOPORTE PASTILLAS DEL. 1
16 45131-GZ0-006L PERNO GUIA PASTILLAS 1
17 45132-166-016L BUJE PASADOR CALIPER 1
18 45133-MA3-006L GUARDAPOLVO CALIPER 1
19 45201-GT4-691L CUERPO CALIPER DEL. 1
20 45203-MG3-016L TAPON CAUCHO 2
21 45215-KA3-732L TORNILLO SOPORTE PASTILLAS FRENO 2
22 45216-166-006L ARANDELA ONDULADA 1
74

F-5 : DEFENSA DELANTERA
Referenci
a número
Neces
ario
1 61100-ABW-100 SALPICADERA DEL 1
2 61000-ABW-300R SET FENDER B FRONT (MAGM, NH-303M) 1
61000-ABW-300S SET FENDER B FRONT (GR(BR)-001M(F)) 1
61000-ABW-300T SALPICADERA DEL 1
61000-ABW-100R SET FENDER B FRONT (BLACK NH-1) 1
61000-ABW-100S SET FENDER B FRONT (SPORTS RED) 1
3 61102-ABW-100 SOPORTE SALPICADERA DEL 1
4 90111-187-000 TORNILLO M6 4
90111-187-000 PERNO BRIDA (6MM) 4
5 90502-KVE-900 BUJE SUJECION 4
90502-KVE-900 BUJE GOMA SALPICADERA 4
6 90525-030-000 ARANDELA 4
7 95701-06022-00 TORNILLO M6X22 4
95701-06022-00 PERNO BRIDA (SH 6X22) 4
76

F-6 : FRONT CUSHION (STEERING STEM)
77

Referenci
a número
Neces
ario
1 50301-KTR-900 CUNAS DIRECCION 2
50301-KTR-900 TAZAS BALERO TELESCOPIO 2
2 53200-ABW-000 TELESCOPIO DIRECCION 1
3 53211-268-010 TAZA SUP 1
53211-268-010 CUNA SUP. DIRECCION 1
4 53212-200-000 CUNA INF. DIRECCION (PUENTE INF.) 1
53212-200-000 TAZA INF 1
5 53214-200-000 CUBREPOLVO AMORTIGUADOR 1
53214-200-000 CAUCHO GUARDAPOLVO INF. CUNAS 1
6 53215-KTR-900 CANASTILLA RODAMIENTO CUNA 2
53215-KTR-900 JUEGO BALEROS TELESCPIO 2
7 53220-KRY-970 TUERCA AJUSTE DIRECCION 1
53220-KRY-970 CONTRATUERCA PUENTE INF. 1
8 53222-KTR-900 TUERCA GUARDAPOLVO PUENTE INF. 1
53222-KTR-900 CUBREPOLVO DIRECCION SUP 1
9 53230-ABW-200 BASE MANUBRIO 1
10 95801-10040-07 PERNO BRIDA (10X40) 2
11 95801-10050-00 BOLT FLANGE 10X50 2
12 90304-KSP-900 TUERCA CERRADA BASE MANUBRIO 1
78

90304-KSP-900 TUERCA AJUSTE PUENTE SUP. 1
13 90503-KTR-900 ARANDELA LUJO PUENTE SUP. 1
90503-KTR-900 ARANDELA BASE MANUBRIO 1
14 35106-KTC-900 PLATINA SUITCHE ENCENDIDO 1
35106-KTC-900 CUBIERTA PROTECTOR SWITCH 1
79

F-6A : FRONT CUSHION
Referenci
a número
Neces
ario
1 91255-AAB-A02 RETENEDOR ACEITE 2
91255-AAB-A02 RETEN AMORTIGUADOR 2
2 51400-ABW-301 SET FORK ASSY R FR (MAGM, NH-303M) 1
3 51401-ABW-101 SPRING. FR FORK 2
4 51403-ABW-001 ARANDELA AMORTIGUADOR SUP 2
5 51410-ABW-101 PIPE COMP. FR FORK 2
6 51412-ABW-101 SPRING, REBOUND 2
7 51413-ABW-101 SPACER TUBE/COLLAR SPRING 2
8 51419-AAB-A02 ARANDELA AMORTIGUADOR 2
51419-AAB-A02 ANILLO RESPALDO 2
9 51420-ABW-301 CASE COMP. R FR BOTTOM 1
10 51423-AAB-A02 BUJE ANTIFRICCION 2
11 51432-ABW-001 PIECE. OIL LOCK 2
12 51437-ABW-001 RING, PISTON 2
13 51440-ABW-101 PIPE SEAT 2
14 51500-ABW-301 SET FORK ASSY L FR (MAGM, NH-303M) 1
15 51520-ABW-301 CASE COMP. L FR BOTTOM 1
16 90116-AAB-A02 PERNO BRISTOL 2
17 90123-AAB-A02 TAPON HORQUILLA TELESCOPICA 2
81

F-6A : FRONT CUSHION
90123-AAB-A02 TAPON AMORTIGUADOR 2
18 90544-AAB-A02 ARANDELA ESPECIAL 2
19 90601-AAB-A02 PIN RETEN HORQUILLA 2
90601-AAB-A02 SEGURO SELLO ACEITE 2
20 91254-AAB-A02 CUBREPOLVO AMORTIGUADOR 2
91254-AAB-A02 GUARDAPOLVO HORQUILLA TELESCOPICA 2
21 91356-AAB-A02 O-RING 2
91356-AAB-A02 O'RING (22.1X2.4) 2
22 33741-AAS-001 REFLEJANTE LAT 2
23 51615-ABW-101 BOOT FR. FORK 2
82

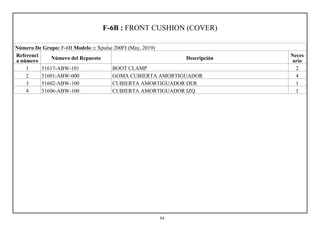

F-6B : FRONT CUSHION (COVER)
83

F-6B : FRONT CUSHION (COVER)
Referenci
a número
Neces
ario
1 51617-ABW-101 BOOT CLAMP 2
2 51601-ABW-000 GOMA CUBIERTA AMORTIGUADOR 4
3 51602-ABW-100 CUBIERTA AMORTIGUADOR DER 1
4 51606-ABW-100 CUBIERTA AMORTIGUADOR IZQ 1
84

F-7 : GUARDA DELANTERA
Referenci
a número
Neces
ario
1 38520-ABW-100 SENSOR FRENO DEL 1
2 42620-KTR-700 BUJE RUEDA DEL 1
42620-KTR-700 ESPACIADOR RODAMIENTOS RIN 1
3 44301-AAB-A00 EJE RUEDA DEL. 1
44301-AAB-A00 EJE RUEDA DEL 1
4 96600-05012-18 TORNILLO M5X12 5
5 44601-ABW-100 MAZA RUEDA DEL 1
6 44603-ABW-100 NIPLE RAYO FRONT 36
7 44701-ABW-100 ARO RUEDA DEL 1
8 44711-ABW-103 LLANTA DEL 1
9 44712-ABW-103 CAMARA RUEDA DEL 1
10 44713-ABW-100 CORBATA RUEDA DEL 1
11 44802-AAB-A00 BUJE IZQ RUEDA DEL 1
12 45251-ABZ-010 DISCO FRENO DEL 1
13 45252-AAB-A00 SENSOR DISCO FRENO DEL 1
14 90105-KL8-741 TORNILLO M8X24 5
90105-KL8-741 PERNO DISCO DEL. (8X24) 5
15 90155-ABW-000 TORNILLO M8X45 2
16 90306-KST-942 TUERCA M12 1
86

90306-KST-942 TUERCA CASTILLO (12MM) 1
17 90755-229-000 GUARDAPOLVO MANZANA DEL. (21X37X7) 1
90755-229-000 SELLO ACEITE 21X37X7 1
18 96140-63010-10 BALERO BOLA RADIAL 6301U 2
96140-63010-10 RODAMIENTO RADIAL 6301U 2
19 97278-ABW-100 RAYO B 18
20 97550-ABW-100 RAYO A 18
21 44650-ABW-100 RIN DEL 1
87

F-8 : REAR BRAKE(MASTER CYL.)
88

Referenci
a número
Neces
ario
1 43310-ABW-100 MANGUERA FRENO TRAS 1
2 35357-KVN-970 RESORTE SUITCHE LUZ TRA. FRENO TRA. 1
35357-KVN-970 RESORTE 1
3 43504-MB2-006 GUARDAPOLVO BOMBA CALIPER TRA. 1
4 43510-ABW-000 CONJUNTO BOMBA TRAS 1
5 43511-ABW-100 DEPOSITO ACEITE FRENO 1
6 43512-ABW-100 MANGUERA DEPOSITO FRENO 1
7 43514-KS6-701 SEGURO 2
43514-KS6-701 ABRAZADERA MANGUERA DEPOSITO LIQUIDO 2
8 43520-MJ6-315 PISTON CILINDRO MAESTRO FRENO TRA. 1
43520-MJ6-315 PISTON FRENO TRAS 1
9 43530-MV9-006 EMPUJADOR PISTON CILINDRO MAESTRO TRA. 1
10 45513-ABW-100 TAPA DEPOSITO FRENO 1
11 45520-ABW-100 PANTALLA DEPOSITO FRENO 1
12 45521-ABW-100 PLACA DEPOSITO FRENO 1
13 46182-MEL-D21 ANILLO SEGURIDAD 1
14 46504-KV6-702 CONECTOR PEDAL FRENO A CILINDRO MAESTRO TRA. 1
15 90145-MS9-610 PERNO MANGUERA CALIPER (10X22) 2
90145-MS9-610 TORNILLO ACEITE M10X22 2
89

16 90545-300-000 ARANDELA ACEITE 4
90545-300-000 ARANDELA SELLO 4
17 91212-422-006 O RING 1
91212-422-006 O-RING 1
18 95015-54000 SEGURO 1
95015-54000 PIN JUNTA PEDAL FRENO Y CILINDRO MAESTRO TRA. 1
19 95701-06022-00 PERNO BRIDA (SH 6X22) 2
95701-06022-00 TORNILLO M6X22 2
21 94201-20150 PIN SEGURIDAD (2.0X15) 1
94201-20150 CHAVETA 2.X15 1
22 94305-20102 PIN RESORTE (2X10) 1
23 95701-06012-00 PERNO BRIDA (6X12) 1
95701-06012-00 TORNILLO M6X12 1
24 43155-KRY-970 GUIA MANGUERA FRENO TRAS 1
43155-KRY-970 GUIAS MANGUERA CALIPER TRA. 1
25 90103-MCS-G00 PERNO BRIDA SH (6X12) 1
90

F-8A : REAR BRAKE (CALIPER ASSY. REAR)
91

F-8A : REAR BRAKE (CALIPER ASSY. REAR)
Referenci
a número
Neces
ario
1 06451-MA7-405 JUEGO SELLOS PISTON CALIPER TRA. 1
06451-MA7-405 SELLOS PISTON CALIPER TRAS 1
2 06435-AAB-A00 BALATAS FRENO TRAS 1
06435-AAB-A00 PASTILLAS FRENO TRA. 1
3 45131-GE2-006L PERNO GUIA PASTILLAS 1
45131-GE2-006L PERNO CALIPER 1
4 43150-ABW-100 CALIPER FRENO TRAS 1
5 45111-MAJ-G41 O RING PISTON CALIPER 1
6 45131-GZ0-006L PERNO GUIA PASTILLAS 2
7 45203-MCC-006 TAPON CAUCHO 1
8 43353-461-771L TAPA TORNILLO PURGA 1
9 43215-KGH-901 TORNILLO SUJETADOR PASTILLAS 1
10 43115-ABW-100 BASE CALIPER TRAS 2
11 45133-MA3-006L GUARDAPOLVO CALIPER 1
12 45132-166-016L BUJE PASADOR CALIPER 1
13 43107-MA7-006 PISTON CALIPER TRA. 1
43107-MA7-006 PISTON CALIPER TRAS 1
14 43114-KRY-971 SUPLEMENTO B PASTILLA FRENO 1
15 43190-ABW-100 BRKT SUB ASSY RR 1
92

F-9 : RR WHEEL / FLANGE ASSY. DRIVEN
93

Referenci
a número
Neces
ario
1 41201-ABW-100 ENGRANAJE TRACCION FINAL 42T 1
2 41241-KSP-900 DAMPER CORONA TRACCION 4
41241-KSP-900 DAMPERS 4
3 42301-AAB-A00 EJE RUEDA DEL. 1
42301-AAB-A00 EJE RUEDA TRAS 1
4 42303-AAB-A00 BUJE INT PLATO TRACCION 1
42303-AAB-A00 BUJE SOPORTE PORTA PIÑON CONDUCIDO TRANSMISION 1
5 42311-AAB-A00 ESPACIADOR PORTA PIÑON CONDUCIDO TRANSMISION 1
42311-AAB-A00 BUJE RUEDA TRAS 1
6 92915-10025-0E TORNILLO M10X25 4
92915-10025-0E PERNO AJUSTE PIÑON CONDUCIDO (10X25) 4
7 42601-ABW-100 MAZA RUEDA TRAS 1
8 42603-ABW-100 NIPPLE RAYOS TRAS 36
9 42611-KRY-930 POTENCIADOR FINAL 1
42611-KRY-930 PORTA PIÑON CONDUCIDO TRANSMISION 1
10 42620-AAR-000 ESPACIADOR RODAMIENTOS RIN 1
42620-AAR-000 BUJE MAZA RUEDA TRAS 1
11 42701-ABW-100 ARO RUEDA TRAS 1
12 42711-ABW-103 LLANTA TRAS 1
94

13 42712-ABW-103 CAMARA RUEDA TRAS 1
14 42713-ABW-100 CORBATA RUEDA TRAS 1
15 43251-ABZ-010 DISC, RR BRAKE 1
16 90105-KL8-741 TORNILLO M8X24 4
90105-KL8-741 PERNO DISCO DEL. (8X24) 4
17 90304-KCS-920 TUERCA U (10MM) 4
90304-KCS-920 TUERCA 10mm 4
18 90305-KVN-900 TUERCA 14mm 1
90305-KVN-900 TUERCA BRIDA (14MM) 1
19 90560-KVE-900 ARANDELA EJE TRA. (DER.) 2
90560-KVE-900 ARANDELA RUEDA TRAS 2
20 91253-KSP-901 BUJE 30X47X8 1
91253-KSP-901 RODAMIENTO RADIAL 1
21 91257-230-003 SELLO GUARDAPOLVO 28X42X7 1
91257-230-003 SELLO ACEITE 28X42X7 1
22 91352-KSP-900 O-RING 51X2 1
91352-KSP-900 O RING 51X2 1
23 96140-63020-10 RODAMIENTO RADIAL 6203 (U) 2
24 96150-60050-10 BALERO BOLA RADIAL 6005 1
96150-60050-10 RODAMIENTO RADIAL 6005 1
25 97252-ABW-100 RAYO TRAS B 18
95

26 97660-ABW-100 RAYO TRAS A 18
27 42650-ABW-100 RIN TRAS 1
96

F-10 : SEAT ASSY.
Referenci
a número
Neces
ario
1 77200-ABW-300 SEAT COMP DOUBLE 1
2 77156-ABW-000 CHICOTE ASIENTO 1
3 80123-KCC-870 BANDA SUJETADORA HERRAMIENTAS 1
4 77244-ABW-000 SEGURO CHICOTE ASIENTO 1
5 77220-KY6-000 CERRARUDA ASIENTO 1
77220-KY6-000 SEGURO SILLIN 1
6 95701-06012-00 PERNO BRIDA (6X12) 1
95701-06012-00 TORNILLO M6X12 1
7 77204-AAR-000 GOMA ASIENTO 4
77204-AAR-000 STOPPER A SILLIN 4
8 50354-428-000 CAUCHO SILLIN 4
50354-428-000 TAPON GOMA A 4
9 50524-001-000 STOPPER SILLIN 2
50524-001-000 GOMA TAPON 2
10 50354-ABW-000 TAPON GOMA B 2
98

F-11 : FUEL TANK / FUEL UNIT
99

Referenci
a número
Neces
ario
1 16700-ABW-201 UNIT ASSY FUEL PUMP 1
2 17572-AAB-C00 GASKET FUEL PUMP 1
3 90074-KVE-900 PERNO BRISTOL (4X21) 3
4 94050-06000 TUERCA BRIDA (6MM) 4
94050-06000 TUERCA M6 4
5 83551-300-000 GOMA CUBIERTA LAT 2
83551-300-000 CAUCHO CUBIERTA LAT. 2
6 17199-AAC-200 TUBO DE DRENAJE 1
7 17520-ABW-300R SET FUEL TANK (MAT AXIS GRAY ME.) 1
17520-ABW-300S SET FUEL TANK (ME. MATT GREEN) 1
17520-ABW-300T SET FUEL TANK (PEARL FADELESS WHITE) 1
17520-ABW-B00U SET FUEL TANK (BLACK NH-1) 1
17520-ABW-B00V SET FUEL TANK (SPORTS RED) 1
8 90324-KCC-900 BUJE 8mm 1
90324-KCC-900 BUJE SUJECION (8MM) 1
9 77267-KTR-900 DAMPER CUBIERTA INF. TRA. 2
77267-KTR-900 GOMA DECORATIVA CUBIERTA LAT 2
10 17611-KRY-970 CAUCHO AMORTIGUADOR DEL. TANQUE 2
17611-KRY-970 GOMA SOPORTE TANQUE COMBUSTIBLE 2
100

11 17613-KCC-900 COJIN SOPORTE TANQUE COMBUSTIBLE 1
17613-KCC-900 CACUHO AMORTIGUADOR TRA. TANQUE 1
12 90534-MV4-000 ARANDELA (8.5X28) 1
13 95701-08035-00 PERNO BRIDA (8X35) 1
95701-08035-00 TORNILLO M8X35 1
14 17547-ABW-100 GOMA PROTECTOR TANQUE 1
15 17570-ABW-200 HOSE COMP. FUEL FEED 1
16 17521-ABW-200 PLATE SETTING 1
101

F-11A : FUEL TANK (CANISTER ASSY.)
102

Referenci
a número
Neces
ario
1 17410-AAM-001 CANISTER 1
17410-AAM-001 CANISTER 1
2 17230-AAH-100 JUNTA DE 3 VIAS 1
17230-AAH-100 CONECTOR TIPO Y 1
3 17411-AAB-500 SUSPENSION CANISTER 1
4 17420-AAD-A00 VALVULA UNA SOLA VIA "A" 1
17420-AAD-A00 VALVULA ROLL OVER 1
5 17421-AAB-500 SOPORTE VALVULA ROLL OVER 1
17421-AAB-500 CAUCHO SOPORTE VALVULA UNA SOLA VIA "A" 1
6 17430-AAE-100 VALVULA UNA SOLA VIA "B" 1
17430-AAE-100 VALVULA ANTIRETORNO 1
7 17431-AAH-A00 SOPORTE VALVULA ANTIRETORNO 1
17431-AAH-A00 CAUCHO SOPORTE VALVULA UNA SOLA VIA "B" 1
8 17554-AAG-A01 PURGE SOLENOID VALVE 1
9 17646-MN8-700 CAUCHO SELLO RESPIRADOR TAPA TAQUE 1
17646-MN8-700 GOMA RESPIRADERO 1
10 17670-ABW-200 PURGE TUBE A 1
11 17697-AAM-000 MANGUERA PURGA B 1
17697-AAM-000 TUBO DE 2 VÍAS VÁLVULA DEL FUERA 1
103

12 17690-ABW-200 TUBE A PIPE BREATHER 1
13 17691-ABW-000 MANGUERA CANISTER A 1
14 17693-ABW-000 MANGUERA A J3W 1
15 17694-ABW-000 MANGUERA B J3W 1
16 17671-ABW-200 PURGE TUBE B 1
17 17695-AAM-000 MANGUERA AIRE CANISTER 1
17695-AAM-000 MANGUERA CANISTER "F" 1
18 17696-ABW-000 MANGUERA DRENADO 1
19 50151-AAB-A00 SOPORTE CANISTER 1
50151-AAB-A00 ABRAZADERA CANISTER 1
20 95002-02080 GRAPA MANGUERA 11
21 94050-06000 TUERCA BRIDA (6MM) 1
94050-06000 TUERCA M6 1
22 95002-02130 GRAPA MANGUERA B12.5 1
23 95002-70000 GRAPA MANGUERA C11 2
24 95002-40800-08 GRAPA MANGUERA D 8.0 1
25 17554-ABW-2000-2 STAY PURGE SOLENOID VALVE 1
104

F-12 : CUBIERTA LATERAL
Referenci
a número
Neces
ario
1 83700-ABW-300R SET COVER B, R SIDE (MAGM, NH-303M) 1
2 83500-ABW-300R SET COVER A, R SIDE (MAGM, NH-303M) 1
83500-ABW-300S SET COVER A, R SIDE (GR(BR)-001M(F)) 1
83500-ABW-300T SET COVER A, R SIDE (PFW, NH-341P) 1
83500-ABW-100R CUBIERTA LAT DER NEGRO 1
83500-ABW-100S SET COVER A R SIDE (SPORTS RED) 1
3 83800-ABW-300R SET COVER B, L SIDE (MAGM, NH-303M) 1
4 83600-ABW-300R SET COVER A, L SIDE (MAGM, NH-303M) 1
83600-ABW-300S SET COVER A, L SIDE (GR(BR)-001M(F)) 1
83600-ABW-300T SET COVER A, L SIDE (PFW, NH-341P) 1
83600-ABW-100R CUBIERTA LAT IZQ NEGRO 1
83600-ABW-100S SET COVER A L SIDE (SPORTS RED) 1
5 90101-GE0-000 TORNILLO PARCHE ABISAGRADO 6
6 93903-34210 SCREW TAPPING 4X10 6
7 77240-ABW-000 CIBIERTA TRAS IZQ 1
8 77230-ABW-000 CIBIERTA TRAS DER 1
9 96001-06012-00 PERNO BRIDA (SH 6X12) 4
96001-06012-00 TORNILLO M6X12 4
10 90105-KVE-860 TORNILLO ESPECIAL M6X22 2
106

F-12 : CUBIERTA LATERAL
90105-KVE-860 PERNO ESPECIAL (6X22) 2
11 83545-KCJ-690 DOBLE ARANDELA CAUCHO 2
83545-KCJ-690 GOMA CUBIERTA 2
12 19052-KV0-000 BUJE FLITRO 2
19052-KV0-000 BUJE SUJECION 2
13 75582-KCW-870 GRAPA EN C 1
75582-KCW-870 SOPORTE CERRADURA 1
107

F-13 : FILTRO DE AIRE
Referenci
a número
Neces
ario
1 95018-AAB-C00 BAND 54 AIR/C CONN. TUBE 1
2 16217-KRY-970 BAND INSULATOR 1
3 95701-06012-00 TORNILLO M6X12 1
95701-06012-00 PERNO BRIDA (6X12) 1
4 16222-KSP-910 TUERCA M5 1
16222-KSP-910 TUERCA CUADRADA ABRAZADERA CARBURADOR (5MM) 1
5 17208-ABW-000 ELEMENTO FILTRANTE 1
6 17210-ABW-000 CUBIERTA INF FILTRO AIRE 1
7 17214-ABW-000 JUNTA FILTRO AIRE 1
8 17225-ABW-000 CUBIERTA SUP FILTRO AIRE 1
9 17216-ABW-000 TUBO DRENAJE FILTRO AIRE 11X15X37 1
10 18651-AAM-100 TAPON FILTRO AIRE 1
18651-AAM-100 TAPON FILTRO AIRE 1
11 17253-ABW-200 TUBE AIR/C CONN 1
12 17371-ABW-000 REPIRADERO FILTRO AIRE 1
13 17410-ABW-000 RESONADOR 1
14 19052-KV0-000 BUJE FLITRO 2
19052-KV0-000 BUJE SUJECION 2
15 19509-GE2-003 ABRAZADERA RESONADOR 1
109

F-13 : FILTRO DE AIRE
16 83545-KCJ-690 DOBLE ARANDELA CAUCHO 2
83545-KCJ-690 GOMA CUBIERTA 2
17 17369-AAM-100 GRAPA TUBO DESFOGUE MOTOR 1
18 95701-06020-00 PERNO BRIDA (6X20) 2
95701-06020-00 TORNILLO M6X20 2
19 90311-MT3-000 CHAVETA (6MM) 2
20 90601-KAF-003 GRAPA 2
21 95701-06018-00 BRIDA DE PERNOS 5X16 1
22 90109-SB6-0001 TORNILLO RETICULADO 5 X 16 8
24 91406-KFN-850 ABRAZADERA TUBO (D14.5) 1
25 90006-MEE-000 PERNO CABEZA AVELLANADA (5X30) 1
90006-MEE-000 TORNILLO M5X30 1
26 15772-KTN-900 GRAPA TUBO RESPIRADOR 1
27 17208-ABW-0000-22 ELEMENTO FILTRANTE 1
110

F-14 : SILENCIADOR
Referenci
a número
Neces
ario
1 18291-KRY-930 EMPAQUE EXHOSTO 1
18291-KRY-930 EMPAQUE TUBO ESCAPE 1
2 18292-KTP-900 EMPAQUE PROTECTOR 4
3 18293-KPK-900 CAUCHO ANCLAJE CUBIERTA EXHOSTO 1
18293-KPK-900 GOMA PROTECTOR 1
4 18310-ABW-300 MUFFLER COMP. EXHAUST 1
5 18312-ABW-100 CUBIERTA TUBO ESCAPE 1
6 1831C-ABW-101 CUBIERTA ESCAPE INF 1
7 1831A-ABW-300 MUFFLER PROTECTOR 1
8 18345-MBT-610 GOMA CUBIERTA ESCAPE INF 2
18345-MBT-610 CAUCHO MONTAJE CUBIERTA EXHOSTO 2
9 18357-ABW-100 GOMA CUBIERTA ESCAPE SUP 2
10 18371-ABW-100 ABRAZADERA 1
11 18391-ABW-100 EMPAQUE TUBO ESCAPE 1
12 18421-ABA-000 GOMA ESCAPE 1
18421-ABA-000 CAUCHO SOPORTE EXHOSTO 1
13 18320-ABW-300 PIPE COMP. EXHAUST 1
14 18442-ABA-000 BUJE 1
18442-ABA-000 BUJE ESCAPE 1
112

F-14 : SILENCIADOR
15 95701-08040-07 PERNO BRIDA (8X40) 1
95701-08040-07 TONILLO M8X40 1
16 33619-459-840A BUJE CUBIERTA ESCAPE INF 2
33619-459-840A BUJE SUJECION CUBIERTA EXHOSTO 2
17 90107-ABW-300 BOLT SPL. 6X14 4
18 90305-ABW-300 TUERCA BELLOTA M8 2
19 95701-08032-00 PERNOS BRIDA 8 X 32 1
20 96001-06012-02 PERNO BRIDA (6X12) 2
21 95701-08035-07 PERNO BRIDA (8X35) 1
95701-08035-07 TORNILLO M8X35 1
22 17221-KA4-300 BUJE CUBIERTA ESCAPE SUP 2
17221-KA4-300 BUJE PROTECTOR EXHOSTO 2
113

F-15 : STEP PILLION / HOLDER / BRKT.
114

Referenci
a número
Neces
ario
1 5064A-ABW-100 POSAPIE DEL IZQ 1
2 28333-300-000 RESORTE PALANCA PEDAL ENCENDIDO 2
28333-300-000 RESORTE TOPE ARRANQUE 2
3 50600-ABW-100 BASE POSAPIE DER 1
4 50660-ABW-100 CUBIERTA POSAPIE DER 1
5 50670-ABW-100 CUBIERTA POSAPIE IZQ 1
6 50617-AAS-000 RESORTE POSAPIE DER 1
7 50619-AAS-000 PLATE STEP SET 2
8 5061A-ABW-100 POSAPIE DEL DER 1
9 50639-ABW-000 BUJE POSAPIES DEL 2
10 50638-ABW-000 BUJE POSAPIES TRAS 2
11 50644-AAS-000 RESORTE POSAPE IZQ 1
12 50661-AAS-000 GOMA POSAPIE 2
13 96211-08000 BUJE POSAPIE TRAS 8mm 2
96211-08000 BALIN (8 MM) 2
14 50700-ABW-100 BASE POSAPIE IZQ 1
15 50701-ABW-100 BASE POSAPIE TRAS DER 1
16 50702-ABW-100 BASE POSAPIE TRAS IZQ 1
17 50718-AAS-000 SOPORTE POSAPIE TRAS 2
115

18 96001-06030-00 TORNILLO M6X30 1
96001-06030-00 PERNO BRIDA (SH 6X30) 1
19 50720-ABW-200 PASSENGER FOOT PEG R 1
20 50730-ABW-200 PASSENGER FOOT PEG L 1
21 90013-AAS-000 BOLT TORX 6X16 4
22 95701-06022-00 TORNILLO M6X22 4
95701-06022-00 PERNO BRIDA (SH 6X22) 4
23 95701-08014-00 BRIDA DE PERNOS 8 X 14 1
24 95701-08018-07 BRIDA DE PERNOS 8 X 18 3
94102-08000 ARANDELA PLANA 8mm 4
26 94201-20150 CHAVETA 2.X15 4
94201-20150 PIN SEGURIDAD (2.0X15) 4
27 95801-10065-00 BOLT FLANGE 10X65 2
28 50296-ABW-000 GUÍA MANGUERA DRENAJE 1
29 5072A-ABW-200 POSAPIE TRAS DER 1
30 5073A-ABW-200 POSAPIE TRAS IZQ 1
31 50647-ABW-100 GOMA POSAPIE DER 1
32 50648-ABW-100 GOMA POSAPIE IZQ 1
116

F-15A : STEP PILLION / HOLDER / BRKT. (PEDAL BRAKE)
117

F-15A : STEP PILLION / HOLDER / BRKT. (PEDAL BRAKE)
Referenci
a número
Neces
ario
1 46500-ABW-000 PEDAL FRENO TRAS 1
2 46514-ABW-000 RESORTE PEDAL FRENO 1
3 50662-ABW-100 ARANDELA PEDAL FRENO 1
4 46600-ABW-000 TORNILLO PEDAL FRENO 1
5 46518-ABW-000 BUJE PEDAL FRENO 1
118

F-16 : CHAIN DRIVE / ADJUSTER CHAIN
119

F-16 : CHAIN DRIVE / ADJUSTER CHAIN
Referenci
a número
Neces
ario
1 40530-ABZ-00099 CADENA 520HX108 1
2 40543-ABW-100 AJUSTADOR CADENA 2
3 40546-ABW-300 CAP SWINGARM END 2
4 90302-KBP-900 TUERCA ESPECIAL (6MM) 2
90302-KBP-900 TUERCA M6 2
5 94001-06000-0S TUERCA M6 2
94001-06000-0S TUERCA HEXAGONAL (6MM) 2
6 40531-ABW-901 JOINT RJ DRIVE CHAIN 1
120

F-17 : PEDAL
Referenci
a número
Neces
ario
1 24700-ABW-000 PEDAL CAMBIOS 1
2 24701-ABW-000 PEDAL GEAR CHANGE 1
3 24781-KR3-770 GOMA PEDAL CAMBIOS 1
24781-KR3-770 CAUCHO PEDAL CAMBIOS 1
4 95701-06020-07 PERNO BRIDA (6X20) 1
95701-06020-07 TORNILLO M6X20 1
122

F-17A : ARRANQUE DE PATADA
123

F-17A : ARRANQUE DE PATADA
Referenci
a número
Neces
ario
1 28241-AAK-H00 PEDAL ENCENDIDO 1
2 28293-333-000 GRAPA PASADOR PEDAL ENCENDIDO 1
3 28300-AAK-H00 PEDAL ENCENDIDO 1
28300-AAK-H00 PEDAL ARRANQUE 1
4 28311-KC5-000 GOMA PEDAL ARRANQUE 1
28311-KC5-000 CAUCHO PALANCA ENCENDIDO 1
5 28333-KK0-000 RESORTE PALANCA PEDAL ENCENDIDO 1
6 90505-KRM-860 ARANDELA (15.5X22) 1
7 95801-08038-07 PERNO BRIDA (8X38) 1
8 96211-08000 BALIN (8 MM) 1
96211-08000 BUJE POSAPIE TRAS 8mm 1
9 94102-08000 ARANDELA PLANA 8mm 1
94102-08000 ARANDELA PLANA (8MM) 1
124

F-18 : CHAIN CASE & STAND
Referenci
a número
Neces
ario
1 35130-AAB-000 PORTA MAGNETO SENSOR SOPORTE LAT. 1
35130-AAB-000 SOPORTE PARADOR LAT 1
2 95014-72102 RESORTE SOPORTE LAT. 1
95014-72102 RESORTE PARADOR LAT 1
3 90304-KFN-850 TUERCA M10 1
90304-KFN-850 TUERCA U (10MM) 1
90304-KCS-920 TUERCA U (10MM) 1
90304-KCS-920 TUERCA 10mm 1
4 90107-AAB-000 TORNILLO SOPORTE LAT. 1
90107-AAB-000 TORNILLO PARADOR LAT 1
5 50530-ABW-100 PARADOR LAT 1
126

F-18A : SWINGARM / GUARD SAREE / CHAIN CASE
127

Referenci
a número
Neces
ario
1 52101-ABW-000 EJE HORQUILLA TRAS 1
2 52110-ABW-300 SWINGARM COMP REAR 1
3 90305-KVN-900 TUERCA 14mm 1
90305-KVN-900 TUERCA BRIDA (14MM) 1
4 90501-ABW-000 BUJE GUARDACADENA 1
5 52170-ABW-100 HUESO TENSOR CADENA 1
6 52143-KVE-900 BUJE HORQUILLA 2
52143-KVE-900 BUJE TIJERA 2
7 95701-08040-07 PERNO BRIDA (8X40) 3
95701-08040-07 TONILLO M8X40 3
8 91254-KS6-003 SELLO ACEITE 20X26X4.5 4
91254-KS6-003 SELLO GUARDAPOLVO 20X26X4.5 4
9 40510-ABW-100 GUARDA CADENA 1
10 95701-06012-00 PERNO BRIDA (6X12) 1
95701-06012-00 TORNILLO M6X12 1
11 90522-AAB-000 ARANDELA PRESION 1
12 90111-187-000 PERNO BRIDA (6MM) 3
90111-187-000 TORNILLO M6 3
13 51103-AAB-A00 GUARD SAREE 1
128

14 40550-AAB-A00 PROTECTOR ENGRANAJE TRACCION 1
40550-AAB-A00 GUARDA CADENA INF. 1
15 91071-KVN-900 RODAMIENTO ESPECIAL 20X26X20 2
91071-KVN-900 BALERO AGUJAS 20X26X20 2
16 95701-05010-00 BOLT FLANGE 5X10 2
17 90556-044-000 ARANDELA CONJUNTO BUJES TIJERA 2
129

F-19 : AMORTIGUADOR TRASERO
130

F-19 : AMORTIGUADOR TRASERO
Referenci
a número
Neces
ario
1 52400-ABW-101 AMORTIGUADOR TRAS 1
2 90151-ABW-000 TORNILLO M10X65 1
3 90154-AAB-A00 TORNILLO M10X55 1
90154-AAB-A00 PERNO BRIDA (10X55) 1
4 90304-KST-942 TUERCA BRIDA (10 MM) 2
90304-KST-942 TUERCA M10 2
131

F-20 : DEFENSA TRASERA
Referenci
a número
Neces
ario
1 31300-AAT-001 CARGADOR USB 1
2 31301-AAW-001 CUBIERTA CARGADOR USB 1
31301-AAW-001 EMPAQUE CARGADOR USB 1
3 33301-KVE-900 BOMBILLO BASE CUÑA (T10 12V/5W) 1
33301-KVE-900 FOCO PORTAPALCA 12V/5W 1
4 33721-ABW-001 SOCKET COMP. DOMESTIC 1
5 33729-MCZ-003 EMPAQUE CUBIERTA LUZ PLACA 1
6 3372B-ABW-001 LAMPARA PORTAPLACA 1
7 33743-AAR-001 REFLEJANTE TRAS 1
33743-AAR-001 REFLECTIVOS LAT. TRA. 1
8 50190-ABW-000 SOPORTE SALPICADERA TRAS 1
9 80100-ABW-100 SALPICADERA INT TRAS 1
10 80110-ABW-100 SALPICADERA TRAS 1
11 80123-KCC-870 BANDA SUJETADORA HERRAMIENTAS 2
12 80203-KVE-900 CAUCHO LUZ LA PLACA 1
14 90111-187-000 PERNO BRIDA (6MM) 2
90111-187-000 TORNILLO M6 2
15 90311-MT3-000 CHAVETA (6MM) 2
133

F-20 : DEFENSA TRASERA
16 90313-172-000 TUERCA DEL VELOCIMITRO DE 4MM 2
17 90320-GC3-000 CHAVETA (5M) 4
18 93903-34380 TORNILLO SUJECION (4X12) 2
93903-34380 TORNILLO SUJECION 4X12 2
19 94050-05000 TUERCA BRIDA (5MM) 2
20 95701-06014-00 PERNO BRIDA (6X14) 2
95701-06014-00 TORNILLO M6X14 2
21 96001-06018-07 BRIDA DE PERNOS ESPECIAL 6 X 18 4
22 95701-06012-00 TORNILLO M6X12 2
95701-06012-00 PERNO BRIDA (6X12) 2
23 33722-AAG-00099 BASE COMP 1
24 33723-AAG-00099 COVER COMP 1
25 90311-AAA-000 TUERCA SALPICADERA TRAS 2
90311-AAA-000 CHAVETA (6MM) 2
134

F-21 : DIRECCIONAL DELANTERO
135

Referenci
a número
Neces
ario
1 3340B-ABW-001 DIRECCIONAL DEL DER SIN BULBO 1
2 3345B-ABW-001 DIRECCIONAL DEL IZQ SIN BULBO 1
3 33401-AAR-001 BASE DIRECCIONAL DER. DEL. / TRA. IZQ. (DER. TRA. ZMR) 1
4 33402-AAS-001 LENTE DIRECCIONAL DER. DEL./IZQ. TRA. 1
5 33408-AAR-001 EMPAQUE DIRECCIONAL 2
6 33451-AAR-001 BASE DIRECCIONAL IZQ. DEL. / DER. TRA. (IZQ. TRA. ZMR) 1
7 33452-AAS-001 LENTE DIRECCIONAL IZQ. DEL./DER. TRA. 1
8 33491-ABW-001 STAY COMP WINKER R 1
9 33496-ABW-001 STAY COMP WINKER L 1
10 33405-AAN-40099 REFLECTOR DIRECCIONAL DER. DEL. 1
11 33455-AAN-40099 REFLECTOR DIRECCIONAL IZQ. DEL. 1
12 34930-AAC-700 BOMBILLO AMBAR (12V/10W) 2
34930-AAC-700 FOCO DIRECCIONAL 12V/10W 2
34930-AAC-700 BOMBILLO AMBAR (12V/10W) 2
13 90380-AAR-001 TORNILLO ESPECIAL 2
14 93901-AAR-001 TORNILLO SUJECION (3X10) 2
136

15 94050-08000 TUERCA BRIDA (10MM) 2
94050-08000 TUERCA M8 2
137

F-21A : REAR WINKER
Referenci
a número
Neces
ario
1 3360B-ABW-001 DIRECCIONAL TRAS DER SIN BULBO 1
2 3365B-ABW-001 DIRECCIONAL TRAS IZQ SIN BULBO 1
3 33401-AAR-001 BASE DIRECCIONAL DER. DEL. / TRA. IZQ. (DER. TRA. ZMR) 1
4 33402-AAS-001 LENTE DIRECCIONAL DER. DEL./IZQ. TRA. 1
5 33408-AAR-001 EMPAQUE DIRECCIONAL 2
6 33451-AAR-001 BASE DIRECCIONAL IZQ. DEL. / DER. TRA. (IZQ. TRA. ZMR) 1
7 33452-AAS-001 LENTE DIRECCIONAL IZQ. DEL./DER. TRA. 1
8 33491-ABW-001 STAY COMP WINKER R 1
9 33496-ABW-001 STAY COMP WINKER L 1
10 33605-AAN-40099 REFLECTOR COMP R WINKER ASSY. 1
11 33655-AAN-40099 REFLECTOR DIRECCIONAL IZQ. TRA. 1
12 34930-AAC-700 BOMBILLO AMBAR (12V/10W) 2
13 90380-AAR-001 TORNILLO ESPECIAL 2
14 93901-AAR-001 TORNILLO SUJECION (3X10) 2
139

F-21A : REAR WINKER
15 94050-08000 TUERCA BRIDA (10MM) 2
94050-08000 TUERCA M8 2
140

F-22 : LUZ TRASERA
Referenci
a número
Neces
ario
1 33700-ABW-001 CALAVERA TRAS 1
2 90111-187-000 PERNO BRIDA (6MM) 2
90111-187-000 TORNILLO M6 2
3 88100-ABW-100R CUBIERTA CALAVERA TRAS 1
142

F-23 : SWITCH ASSY./ RELAY / LOCK ASSY./ KEY BLANK
143

Referenci
a número
Neces
ario
1 17620-AAK-H01 TAPA TANQUE COMBUSTIBLE 1
17620-AAK-H01 TAPON TANQUE COMBUSTIBLE 1
2 32401-ABW-000 CABLE BATERIA 1
3 35010-ABW-001 KIT CERRADURAS 1
4 35100-AAK-201 SUITCHE ENCENDIDO 1
5 35140-ABW-201 SIDE STAND SWITCH 1
6 35350-KVE-930A INTERRUPTOR FRENO TRAS 1
35350-KVE-930A SUITCHE LUZ TRA. FRENO TRA. 1
7 35850-KR3-870 AUTOMATICO ARRANQUE 1
35850-KR3-870 INTERRUPTOR ARRANQUE 1
8 35856-KBG-007 GOMA SWITCH ARRANQUE 1
35856-KBG-007 CAUCHO SOPORTE AUTOMATICO ARRANQUE 1
9 90601-KAF-003 GRAPA 1
10 90110-KVE-900 PERNO BRISTOL (6X8) 4
11 77239-AAL-H00 CHAPA SEGURO SILLIN 1
12 94111-03800 ARANDELA PRESION (GUASA) (3MM) 3
13 96600-08025-00 PERNO SUJETADOR (8X25) 2
14 98200-32000 FUSIBLE 20 A 2
98200-32000 FUSIBLE 20A 2
144

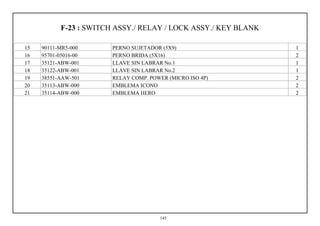

15 90111-MR5-000 PERNO SUJETADOR (5X9) 1
16 95701-05016-00 PERNO BRIDA (5X16) 2
17 35121-ABW-001 LLAVE SIN LABRAR No.1 1
18 35122-ABW-001 LLAVE SIN LABRAR No.2 1
19 38551-AAW-501 RELAY COMP. POWER (MICRO ISO 4P) 2
20 35113-ABW-000 EMBLEMA ICONO 2
21 35114-ABW-000 EMBLEMA HERO 2
145

F-24 : ELECTRICALS (WIRE HARNESS/START CABLES)
146

Referenci
a número
Neces
ario
1 35160-ABH-001 SENSOR ASSY BANK ANGLE 1
2 90002-ABA-000 PERNO BRIDA 1
3 30510-ABW-201 COIL COMP. IGNITION 1
4 30700-KWA-831 SUPRESOR RUIDO 1
30700-KWA-831 CAPUCHON BUJIA 1
5 31600-ABW-201 REG REC COMP 1
6 38770-ABW-301 UNIT COMP ECU 1
7 32100-ABW-200 HARNESS WIRE 1
8 32410-ABW-000 CABLE MOTOR ARRANQUE 1
9 32411-253-000 CAPUCHON ARNES MOTOR ARRANQUE 1
32411-253-000 GUARDAPOLVO TERMINAL RELE ARRANQUE 1
10 32413-KRY-970 TERMINAL CABLE BATERIA 1
11 32601-AAB-A00 CABLE BATERIA TIERRA 1
32601-AAB-A00 CABLE BATERIA A MASA 1
12 32602-ABW-000 CABLE TIERRA 1
13 90111-MR5-000 PERNO SUJETADOR (5X9) 2
14 91540-AAN-410 AMARRA PLASTICA 3
15 38771-ABH-000 CUSHION. IGN. UNIT 1
16 95701-06018-00 BRIDA DE PERNOS 5X16 2
147

17 96001-06016-00 PERNO BRIDA (SH 6X16) 1
18 96001-06020-00 PERNO BRIDA (SH 6X20) 2
19 98210-HMC-000 FUSIBLE 10A 4
20 98215-HMC-000 FUSIBLE 15A 2
21 32406-ABW-000 COVER ST.MAG.TERMINAL 1
22 32417-KTR-A10 CUBIERTA TERMINAL BATERIA 1
148

F-24A : BATERIA, ENSAMBLE
Referenci
a número
Neces
ario
1 31500-KRY-801 BATERIA ETZ7 1
2 1723A-ABW-000 CAJA BATERIA 1
3 50327-ABW-000 CINTURON BATERIA 1
4 83403-ABW-0000-20 COJIN BATERIA INF 1
5 83403-AAB-A000-21 COJIN BATERIA LAT 2
83403-AAB-A000-21 ADHESIVO ESPUMA 2
5A 83403-ABW-0000-21 COJIN BATERIA TRAS 1
6 61107-KK6-000 BUJE SUJECION (6MM) 2
7 90111-187-000 PERNO BRIDA (6MM) 2
90111-187-000 TORNILLO M6 2
8 90122-KVT-941 PERNO TERMINAL BATERIA 2
9 90306-KVT-941 TUERCA TERMINAL BATERIA 2
10 95701-06018-00 BRIDA DE PERNOS 5X16 1
11 90311-MT3-000 CHAVETA (6MM) 1
12 94050-06000 TUERCA BRIDA (6MM) 2
94050-06000 TUERCA M6 2
150

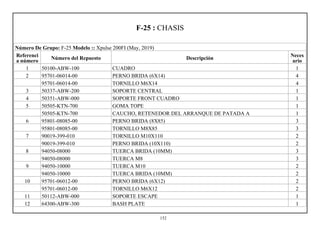

F-25 : CHASIS
Referenci
a número
Neces
ario
1 50100-ABW-100 CUADRO 1
2 95701-06014-00 PERNO BRIDA (6X14) 4
95701-06014-00 TORNILLO M6X14 4
3 50337-ABW-200 SOPORTE CENTRAL 1
4 50351-ABW-000 SOPORTE FRONT CUADRO 1
5 50505-KTN-700 GOMA TOPE 1
50505-KTN-700 CAUCHO, RETENEDOR DEL ARRANQUE DE PATADA A 1
6 95801-08085-00 PERNO BRIDA (8X85) 3
95801-08085-00 TORNILLO M8X85 3
7 90019-399-010 TORNILLO M10X110 2
90019-399-010 PERNO BRIDA (10X110) 2
8 94050-08000 TUERCA BRIDA (10MM) 3
94050-08000 TUERCA M8 3
9 94050-10000 TUERCA M10 2
94050-10000 TUERCA BRIDA (10MM) 2
10 95701-06012-00 PERNO BRIDA (6X12) 2
95701-06012-00 TORNILLO M6X12 2
11 50112-ABW-000 SOPORTE ESCAPE 1
12 64300-ABW-300 BASH PLATE 1
152

F-25 : CHASIS
13 95701-08014-00 BRIDA DE PERNOS 8 X 14 2
14 95701-08018-07 BRIDA DE PERNOS 8 X 18 2
15 64306-ABW-300 GROMMET, BASH PLATE 4
16 50328-ABW-000 GOMA SOPORTE TANQUE COMBUSTIBLE SUP 1
17 50137-AAR-000 ENCHUFE CABLE 2
50137-AAR-000 CAUCHO ASEGURADOR GUAYA 2
153

F-25A : HORN ASSY.
Referenci
a número
Neces
ario
1 33714-KL3-620 ARANDELA CAUCHO 2
33714-KL3-620 GOMA BOCINA 2
2 38110-KVE-861 CLAXON 1
38110-KVE-861 BOCINA 1
3 38117-KFE-701 BUJE SUJECION BOCINA 1
38117-KFE-701 BUJE CLAXON 1
4 95701-06020-07 TORNILLO M6X20 1
95701-06020-07 PERNO BRIDA (6X20) 1
155

F-25B : GRIP REAR
Referenci
a número
Neces
ario
1 50400-ABW-100 APOYABRAZO DER 1
2 50450-ABW-100 APOYABRAZO IZQ 1
3 95701-06016-00 PERNO BRIDA (6X16) 4
95701-06016-00 TORNILLO M6X16 4
4 81301-ABW-000 GOMA DECORATIVA APOYABRAZO DER 1
5 81302-ABW-000 GOMA DECORATIVA APOYABRAZO IZQ 1
6 81300-ABW-100 CUBIERTA TRAS NEGRO 1
7 77210-ABW-000 CUBIERTA LAT DER 1
8 77220-ABW-000 CUBIERTA LAT IZQ 1
9 95701-08025-00 PERNO BRIDA (8X25) 2
10 94050-08000 TUERCA BRIDA (10MM) 2
94050-08000 TUERCA M8 2
12 95701-06014-00 TORNILLO M6X14 4
95701-06014-00 PERNO BRIDA (6X14) 4
157

F-26 : HERRAMIENTAS
Referenci
a número
Neces
ario
1 89102-538-000 DESTORNILLADOR ESTRELLA/PALA 1
2 89102-AAC-000 DESTORNILLADOR ESTRELLA NO.3 1
3 89103-538-000 MANGO DESTORNILLADOR 1
4 89215-AAC-000 LLAVE BOCA FIJA 16X14 1
5 89216-AAD-H00 ESTUCHE HERRAMIENTA 1
6 99006-AAB-A00 HANDLE PIN SPANNER 1
7 99007-AAB-A00 PIN SPANNER 1
159

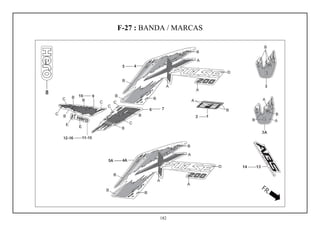

F-27 : BANDA / MARCAS
Referenci
a número
Neces
ario

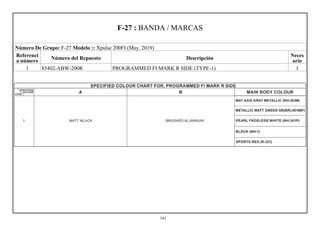

1 85402-ABW-200R PROGRAMMED FI MARK R SIDE (TYPE-1) 1
161

Referenci
a número
Neces
ario
2 85403-ABW-200R PROGRAMMED FI MARK L SIDE (TYPE-1) 1
163

Referenci
a número
Neces
ario
3 86776-ABW-300R STRIPE FR FENDER (TYPE-1) 1
86776-ABW-300T ETIQUETA SALPICADERA DEL TIPO 3 1
165

Referenci
a número
Neces
ario
3A 86776-ABW-100R STRIPE FR FENDER (TYPE-1) 1
86776-ABW-100S STRIPE FR FENDER (TYPE-2) 1
167

Referenci
a número
Neces
ario
4 86781-ABW-300R STRIPE R FUEL TANK (TYPE-1) 1
86781-ABW-300S STRIPE R FUEL TANK (TYPE-2) 1
86781-ABW-300T ETIQUETA TANQUE DER TIPO 3 1
169

Referenci
a número
Neces
ario
4A 86781-ABW-100R STRIPE R FUEL TANK (TYPE-1) 1
86781-ABW-100S STRIPE R FUEL TANK (TYPE-2) 1
171

Referenci
a número
Neces
ario
5 86782-ABW-300R STRIPE L FUEL TANK (TYPE-1) 1
86782-ABW-300S STRIPE L FUEL TANK (TYPE-2) 1
86782-ABW-300T ETIQUETA TANQUE IZQ TIPO 3 1
173

Referenci
a número
Neces
ario
5A 86782-ABW-100R STRIPE L FUEL TANK (TYPE-1) 1
86782-ABW-100S STRIPE L FUEL TANK (TYPE-2) 1
175

Referenci
a número
Neces
ario
6 86783-ABW-300R STRIPE A, SIDE COVER A R SIDE (TYPE-1) 1
86783-ABW-300S STRIPE A, SIDE COVER A R SIDE (TYPE-2) 1
86783-ABW-300T ETIQUETA CUBIERTA DEL DER 1
86783-ABW-100R STRIPE A SIDE COVER A, R SIDE (TYPE-1) 1
86783-ABW-100S STRIPE A SIDE COVER A, R SIDE (TYPE-2) 1
177

Referenci
a número
Neces
ario
7 86784-ABW-300R STRIPE A, SIDE COVER A L SIDE (TYPE-1) 1
86784-ABW-300S STRIPE A, SIDE COVER A L SIDE (TYPE-2) 1
86784-ABW-300T ETIQUETA CUBIERTA DEL IZQ 1
86784-ABW-100R STRIPE A,SIDE COVER A, L SIDE (TYPE-1) 1
86784-ABW-100S STRIPE A,SIDE COVER A, L SIDE (TYPE-2) 1
179

Referenci
a número
Neces
ario
8 86785-ABW-000R ETIQUETA HERO FORNT 1
9 86785-ABW-300R STRIPE B, SIDE COVER A R SIDE (TYPE-1) 1
86785-ABW-300S STRIPE B, SIDE COVER A R SIDE (TYPE-2) 1
86785-ABW-300T ETIQUETA CUBIERTA TRAS DER 1
86785-ABW-100R STRIPE B SIDE COVER A, R SIDE (TYPE-1) 1
86785-ABW-100S STRIPE B SIDE COVER A, R SIDE (TYPE-2) 1
181

Referenci
a número
Neces
ario
10 86786-ABW-300R STRIPE B, SIDE COVER A LSIDE (TYPE-1) 1
86786-ABW-300S STRIPE B, SIDE COVER A LSIDE (TYPE-2) 1
86786-ABW-300T ETIQUETA CUBIERTA TRAS IZQ 1
86786-ABW-100R STRIPE B,SIDE COVER A, L SIDE (TYPE-1) 1
86786-ABW-100S STRIPE B,SIDE COVER A, L SIDE (TYPE-2) 1
183

Referenci
a número
Neces
ario
11 86787-ABW-100S ETIQUETA HERO DER 1
86787-ABW-100R STRIPE C SIDE COVER A, R SIDE (TYPE-1) 1
185

Referenci
a número
Neces
ario
12 86788-ABW-100S ETIQUETA HERO IZQ 1
86788-ABW-100R STRIPE C SIDE COVER A, L SIDE (TYPE-1) 1
187

Referenci
a número
Neces
ario
13 86787-ABW-300R MARK ABS R SIDE (TYPE-1) 1
14 86788-ABW-300R MARK ABS L SIDE (TYPE-1) 1
15 86797-ABW-300R STRIPE C SIDE COVER A, R SIDE (TYPE-1) 1
189

Referenci
a número
Neces
ario
16 86798-ABW-300R STRIPE C SIDE COVER A, L SIDE (TYPE-1) 1
191

Referenci
a número
Neces
ario
1 50803-ABW-100 PARACHOQUES 1
2 50805-ABW-100 ABRAZADERA U 1
3 94050-08000 TUERCA M8 1
94050-08000 TUERCA BRIDA (10MM) 1
4 95801-08095-00 PERNO BRIDA (8X95) 1
95801-08095-00 TORNILLO M8X95 1
5 94050-06000 TUERCA M6 2
94050-06000 TUERCA BRIDA (6MM) 2
6 95701-06016-07 PERNO BRIDA (6X16) 2
193

F-29 : (OPTIONAL)
Referenci
a número
Neces
ario
1 50500-ABW-100 PARADOR CENTRAL 1
2 50526-KCT-690 BUJE PARADOR CENTRAL 1
50526-KCT-690 EJE SOPORTE CENTRAL 1
3 57111-ABW-100 UNIDAD CONTROL ABS 1
4 95014-71702 RESORTE SOPORTE CENTRAL 1
95014-71702 RESORTE PARADOR CENTRAL 1
5 94201-30300 PIN SEGURIDAD (3X30) 1
94201-30300 CHAVETA 3X30mm 1
6 31500-KRY-801 BATERIA ETZ7 1
7 80103-AAB-A00 WIRE HELMET SET 1
8 12204-AAB-305 GUIDE EXH. VALVE OVER SIZE 1
9 12205-AAB-305 GUIDE INLET VALVE OVER SIZE 1
195

F-30 : ETIQUETA DE PRECAUCION
196

F-30 : ETIQUETA DE PRECAUCION
Referenci
a número
Neces
ario
1 87505-ABW-100 LABEL TYRE 1
2 87507-ABW-100 LABEL DRIVE CHAIN 1
3 87560-AAG-C00 MARK CAUTION 1
197

NÚMERO DEL REPUESTO BLOQUE
1110A-ABF-000 E-3B
1120A-ABF-000 E-3B
1723A-ABW-000 F-24A
1831C-ABW-101 F-14
1831A-ABW-300 F-14
3310B-ABW-201 F-1
3340B-ABW-001 F-21
3345B-ABW-001 F-21
3360B-ABW-001 F-21A
3365B-ABW-001 F-21A
3372B-ABW-001 F-20
5061A-ABW-100 F-15
5064A-ABW-100 F-15
5072A-ABW-200 F-15
5073A-ABW-200 F-15
06435-AAB-A00 F-8A
06435-AAB-A00 F-8A
06451-GE2-405L F-4B
06451-GE2-405L F-4B
06451-MA7-405 F-8A
06451-MA7-405 F-8A
06455-GCR-016L F-4B
06455-GCR-016L F-4B
11108-KTN-900 E-3B
11108-KTN-900 E-3B
11215-KSP-910 E-3B
11215-KSP-910 E-3B
11216-AAB-A00 E-3B
11216-AAB-A00 E-3B
13011-ABF-001 E-7
13011-ABF-001 E-7
13101-ABF-000 E-7
13101-ABF-000 E-7
13111-ABF-000 E-7
13111-ABF-000 E-7
13201-ABF-000 E-7
13411-AAB-A00 E-7
13411-AAB-A00 E-7
13420-AAB-A00 E-7
13420-AAB-A00 E-7
13421-ABF-000 E-7
13427-AAB-A00 E-7
13427-AAB-A00 E-7
13538-AAB-A00 E-7
13538-AAB-A00 E-7
14100-ABF-000 E-1C
14100-ABF-000 E-1C
14311-AAB-A00 E-7
14321-AAB-A00 E-2
14321-AAB-A00 E-2
14401-AAB-A00 E-2
14401-AAB-A00 E-2
14430-ABF-000 E-1C
14430-ABF-000 E-1C
14451-ABF-000 E-1C
14451-ABF-000 E-1C
14510-AAB-A00 E-2
14510-AAB-A00 E-2

11217-KRM-840 E-3B
11217-KRM-840 E-3B
11330-AAB-A00 E-3
11330-AAB-A00 E-3
11341-ABW-200 E-3A
11360-ABW-100 E-3A
11365-ABW-100 E-3A
11393-KWK-900 E-3
11393-KWK-900 E-3
11395-KWK-900 E-3A
11395-KWK-900 E-3A
12100-ABW-200 E-1B
12191-ABF-000 E-1B
12191-ABF-000 E-1B
12195-AAB-A00 E-1A
12196-AAB-A00 E-1B
12200-ABW-200 E-1A
12204-AAB-305 F-29
12205-AAB-305 F-29
12209-GB4-685 E-1C
12209-GB4-685 E-1C
12210-ABF-000 E-1A
12210-ABF-000 E-1A
12212-ABF-000 E-1A
12212-ABF-000 E-1A
12214-AAB-A00 E-1A
12251-ABF-000 E-1A
12251-ABF-000 E-1A
12311-ABW-200 E-1
12391-KRM-840 E-1
14515-KRM-840 E-2
14515-KRM-840 E-2
14520-AAB-A0099 E-2
14520-AAB-A0099 E-2
14560-KSP-910 E-2
14560-KSP-910 E-2
14610-AAB-A00 E-2
14610-AAB-A00 E-2
14711-ABF-000 E-1C
14711-ABF-000 E-1C
14721-ABF-000 E-1C
14721-ABF-000 E-1C
14751-ABF-000 E-1C
14751-ABF-000 E-1C
14771-ABF-000 E-1C
14771-ABF-000 E-1C
14775-ABF-000 E-1C
14775-ABF-000 E-1C
14781-MA6-000 E-1C
14781-MA6-000 E-1C
15100-ABF-000 E-6
15100-ABF-000 E-6
15130-KRM-840 E-6
15130-KRM-840 E-6
15421-KTN-900 E-6
15421-KTN-900 E-6
15430-KSP-910 E-6
15430-KSP-910 E-6
15436-KRM-840 E-6
15436-KRM-840 E-6

12391-KRM-840 E-1
12396-KRM-840 E-1
12396-KRM-840 E-1
13000-ABF-000 E-7
13000-ABF-000 E-7
15441-KCS-650 E-6
15441-KCS-650 E-6
15446-107-000 E-6
15446-107-000 E-6
15459-AAB-A00 E-6

15459-AAB-A00 E-6
15650-KVN-970 E-6
15650-KVN-970 E-6
15772-KTN-900 F-13
16060-ABW-200 E-11
16081-AAR-001 E-11
16082-AAR-001 E-11
16169-ABW-200 E-11
16210-ABW-200 E-11A
16217-KRY-970 E-11A
16217-KRY-970 F-13
16222-KSP-910 E-11A
16222-KSP-910 E-11A
16222-KSP-910 F-13
16222-KSP-910 F-13
16400-ABW-200 E-11
16424-ABW-200 E-11A
16430-ABW-200 E-11
16432-ABW-200 E-11
16433-AAR-001 E-11
16460-ABW-200 E-11A
16472-AAR-001 E-11A
16700-ABW-201 F-11
17110-ABW-200 E-11A
17199-AAC-200 F-11
17208-ABW-000 F-13
17208-ABW-0000-22 F-13
17210-ABW-000 F-13
17214-ABW-000 F-13
17613-KCC-900 F-11
17620-AAK-H01 F-23
17620-AAK-H01 F-23
17646-MN8-700 F-11A
17646-MN8-700 F-11A
17670-ABW-200 F-11A
17671-ABW-200 F-11A
17690-ABW-200 F-11A
17691-ABW-000 F-11A
17693-ABW-000 F-11A
17694-ABW-000 F-11A
17695-AAM-000 F-11A
17695-AAM-000 F-11A
17696-ABW-000 F-11A
17697-AAM-000 F-11A
17697-AAM-000 F-11A
17910-AAB-C00 F-3B
18291-KRY-930 F-14
18291-KRY-930 F-14
18292-KTP-900 F-14
18293-KPK-900 F-14
18293-KPK-900 F-14
18310-ABW-300 F-14
18312-ABW-100 F-14
18320-ABW-300 F-14
18345-MBT-610 F-14
18345-MBT-610 F-14
18357-ABW-100 F-14
18371-ABW-100 F-14

17216-ABW-000 F-13
17221-KA4-300 F-14
17221-KA4-300 F-14
17225-ABW-000 F-13
17230-AAH-100 F-11A
17230-AAH-100 F-11A
17253-ABW-200 F-13
17369-AAM-100 F-13
17371-ABW-000 F-13
17410-AAM-001 F-11A
17410-AAM-001 F-11A
17410-ABW-000 F-13
17411-AAB-500 F-11A
17420-AAD-A00 F-11A
17420-AAD-A00 F-11A
17421-AAB-500 F-11A
17421-AAB-500 F-11A
17430-AAE-100 F-11A
17430-AAE-100 F-11A
17431-AAH-A00 F-11A
17431-AAH-A00 F-11A
17520-ABW-300R F-11
17520-ABW-300S F-11
17520-ABW-300T F-11
17520-ABW-B00U F-11
17520-ABW-B00V F-11
17521-ABW-200 F-11
17547-ABW-100 F-11
17554-AAG-A01 F-11A
17554-ABW-2000-2 F-11A
18391-ABW-100 F-14
18421-ABA-000 F-14
18421-ABA-000 F-14
18442-ABA-000 F-14
18442-ABA-000 F-14
18651-AAM-100 F-13
18651-AAM-100 F-13
19052-AAB-A00 F-4A
19052-KV0-000 F-12
19052-KV0-000 F-12
19052-KV0-000 F-13
19052-KV0-000 F-13
19509-GE2-003 F-13
22100-KTN-900 E-4
22100-KTN-900 E-4
22115-KSP-910 E-4
22115-KSP-910 E-4
22120-ABF-000 E-4
22201-KPM-850 E-4
22201-KPM-850 E-4
22201-MR8-000 E-4
22201-MR8-000 E-4
22321-KPS-900 E-4
22321-KPS-900 E-4
22355-KRM-840 E-4
22355-KRM-840 E-4
22361-KPK-900 E-4
22361-KPK-900 E-4
22366-KSP-910 E-4
22366-KSP-910 E-4

17570-ABW-200 F-11
17572-AAB-C00 F-11
17611-KRY-970 F-11
17611-KRY-970 F-11
17613-KCC-900 F-11
22401-ABF-000 E-4
22401-ABF-000 E-4
22810-KRM-B00 E-3
22810-KRM-B00 E-3
22815-428-000 E-3

22815-428-000 E-3
22821-KRM-840 E-3
22821-KRM-840 E-3
22870-ABW-100 F-3
22871-KTN-700 F-3
23121-KVE-860 E-8
23121-KVE-860 E-8
23210-KVN-900 E-8
23210-KVN-900 E-8
23220-AAB-A00 E-8
23220-AAB-A00 E-8
23421-KVN-900 E-8
23421-KVN-900 E-8
23427-KRM-840 E-8
23427-KRM-840 E-8
23427-KRM-840 E-9
23427-KRM-840 E-9
23431-AAB-A00 E-8
23431-AAB-A00 E-8
23432-KRM-840 E-8
23432-KRM-840 E-8
23441-AAB-A00 E-8
23441-AAB-A00 E-8
23451-AAB-A00 E-8
23461-AAB-A00 E-8
23471-AAB-A00 E-8
23471-AAB-A00 E-8
23472-KSP-910 E-8
23472-KSP-910 E-8
24652-KSP-910 E-10
24700-ABW-000 F-17
24701-ABW-000 F-17
24781-KR3-770 F-17
24781-KR3-770 F-17
28110-KTN-900 E-9
28110-KTN-900 E-9
28120-KTR-A00A E-9
28120-KTR-A00A E-9
28131-KTN-900 E-9
28131-KTN-900 E-9
28132-KN6-930 E-9
28132-KN6-930 E-9
28133-KRM-850 E-9
28133-KRM-850 E-9
28211-AAB-A00 E-9
28211-AAB-A00 E-9
28215-KRM-840 E-9
28215-KRM-840 E-9
28221-KTN-900 E-9
28221-KTN-900 E-9
28223-KRM-840 E-9
28223-KRM-840 E-9
28231-AAB-A00 E-9
28231-AAB-A00 E-9
28241-AAK-H00 F-17A
28251-KTN-900 E-9
28251-KTN-900 E-9
28261-KRM-840 E-9

23481-AAB-A00 E-8
23481-AAB-A00 E-8
23491-AAB-A00 E-8
23491-AAB-A00 E-8
23492-KSP-910 E-8
23492-KSP-910 E-8
23501-AAB-A00 E-8
23501-AAB-A00 E-8
23801-KRY-970 E-8
23801-KRY-970 E-8
23811-KR3-600 E-8
23811-KR3-600 E-8
24211-KRM-840 E-10
24211-KRM-840 E-10
24212-KRM-840 E-10
24212-KRM-840 E-10
24241-KRM-840 E-10
24241-KRM-840 E-10
24242-KRM-840 E-10
24242-KRM-840 E-10
24301-KSP-910 E-10
24301-KSP-910 E-10
24410-KSP-860 E-10
24410-KSP-860 E-10
24430-KTN-900 E-10
24430-KTN-900 E-10
24436-KSP-910 E-10
24436-KSP-910 E-10
24610-KSP-910 E-10
24610-KSP-910 E-10
28261-KRM-840 E-9
28282-KRM-840 E-9
28282-KRM-840 E-9
28293-333-000 F-17A
28300-AAK-H00 F-17A
28300-AAK-H00 F-17A
28311-KC5-000 F-17A
28311-KC5-000 F-17A
28333-300-000 F-15
28333-300-000 F-15
28333-KK0-000 F-17A
30510-ABW-201 F-24
30700-KWA-831 F-24
30700-KWA-831 F-24
31100-ABW-201 E-5
31110-ABW-201 E-5
31120-ABW-201 E-5
31200-KSP-901 E-5A
31200-KSP-901 E-5A
31201-KPT-A01 E-5A
31204-KG8-004 E-5A
31205-KTC-921 E-5A
31206-KPH-881 E-5A
31207-MBE-008 E-5A
31300-AAT-001 F-20
31301-AAW-001 F-20
31301-AAW-001 F-20
31500-KRY-801 F-24A
31500-KRY-801 F-29
31600-ABW-201 F-24

24627-KRM-840 E-10
24627-KRM-840 E-10
24651-KSP-910 E-10
24651-KSP-910 E-10
24652-KSP-910 E-10
31916-KRM-84099 E-1A
31916-KRM-84099 E-1A
32100-ABW-200 F-24
32111-KSP-910 E-5
32111-KSP-910 E-5

32161-404-000 F-3B
32401-ABW-000 F-23
32406-ABW-000 F-24
32410-ABW-000 F-24
32411-253-000 F-24
32411-253-000 F-24
32413-KRY-970 F-24
32417-KTR-A10 F-24
32601-AAB-A00 F-24
32601-AAB-A00 F-24
32602-ABW-000 F-24
33301-KVE-900 F-20
33301-KVE-900 F-20
33401-AAR-001 F-21
33401-AAR-001 F-21A
33402-AAS-001 F-21
33402-AAS-001 F-21A
33405-AAN-40099 F-21
33408-AAR-001 F-21
33408-AAR-001 F-21A
33451-AAR-001 F-21
33451-AAR-001 F-21A
33452-AAS-001 F-21
33452-AAS-001 F-21A
33455-AAN-40099 F-21
33491-ABW-001 F-21
33491-ABW-001 F-21A
33496-ABW-001 F-21
33496-ABW-001 F-21A
35130-AAB-000 F-18
35140-ABW-201 F-23
35150-AAB-A01 F-3B
35150-AAB-A01 F-3B
35160-ABH-001 F-24
35200-ABW-001 F-3B
35330-413-003 F-3B
35330-413-003 F-3B
35340-MA5-670L F-4A
35340-MA5-670L F-4A
35350-KVE-930A F-23
35350-KVE-930A F-23
35357-KVN-970 F-8
35357-KVN-970 F-8
35751-KPH-900 E-5A
35751-KPH-900 E-5A
35752-KRM-840 E-5A
35752-KRM-840 E-5A
35759-AAB-000 E-5A
35759-AAB-000 E-5A
35850-KR3-870 F-23
35850-KR3-870 F-23
35856-KBG-007 F-23
35856-KBG-007 F-23
36532-AAN-E01 E-5A
37100-ABW-301 F-2
37101-ABW-001 F-2
37202-ABW-001 F-2
37203-ABW-001 F-2

33605-AAN-40099 F-21A
33619-459-840A F-14
33619-459-840A F-14
33655-AAN-40099 F-21A
33700-ABW-001 F-22
33714-KL3-620 F-25A
33714-KL3-620 F-25A
33721-ABW-001 F-20
33722-AAG-00099 F-20
33723-AAG-00099 F-20
33729-MCZ-003 F-20
33741-AAS-001 F-6A
33743-AAR-001 F-20
33743-AAR-001 F-20
34930-AAC-700 F-21
34930-AAC-700 F-21
34930-AAC-700 F-21
34930-AAC-700 F-21
34930-AAC-700 F-21
34930-AAC-700 F-21
34930-AAC-700 F-21A
34930-AAC-700 F-21A
34930-AAC-700 F-21A
34930-AAC-700 F-21A
34930-AAC-700 F-21A
34930-AAC-700 F-21A
35010-ABW-001 F-23
35100-AAK-201 F-23
35106-KTC-900 F-6
35106-KTC-900 F-6
37210-ABW-301 F-2
37610-ABW-001 F-2
37611-ABW-201 F-2
37612-ABW-001 F-2
37750-ABH-001 E-5A
38110-KVE-861 F-25A
38110-KVE-861 F-25A
38117-KFE-701 F-25A
38117-KFE-701 F-25A
38520-ABW-100 F-7
38521-ABW-100 F-4A
38551-AAW-501 F-23
38770-ABW-301 F-24
38771-ABH-000 F-24
40510-ABW-100 F-18A
40530-ABZ-00099 F-16
40531-ABW-901 F-16
40543-ABW-100 F-16
40546-ABW-300 F-16
40550-AAB-A00 F-18A
40550-AAB-A00 F-18A
41201-ABW-100 F-9
41241-KSP-900 F-9
41241-KSP-900 F-9
42301-AAB-A00 F-9
42301-AAB-A00 F-9
42303-AAB-A00 F-9
42303-AAB-A00 F-9
42311-AAB-A00 F-9
42311-AAB-A00 F-9

35113-ABW-000 F-23
35114-ABW-000 F-23
35121-ABW-001 F-23
35122-ABW-001 F-23
35130-AAB-000 F-18
42601-ABW-100 F-9
42603-ABW-100 F-9
42611-KRY-930 F-9
42611-KRY-930 F-9
42620-KTR-700 F-7

42620-KTR-700 F-7
42620-AAR-000 F-9
42620-AAR-000 F-9
42650-ABW-100 F-9
42701-ABW-100 F-9
42711-ABW-103 F-9
42712-ABW-103 F-9
42713-ABW-100 F-9
43107-MA7-006 F-8A
43107-MA7-006 F-8A
43114-KW6-842L F-4B
43114-KRY-971 F-8A
43115-ABW-100 F-8A
43150-ABW-100 F-8A
43155-KRY-970 F-8
43155-KRY-970 F-8
43190-ABW-100 F-8A
43215-KGH-901 F-8A
43251-ABZ-010 F-9
43301-AAB-A00 F-4A
43310-ABW-100 F-8
43352-568-003L F-4B
43353-461-771L F-4B
43353-461-771L F-8A
43504-MB2-006 F-8
43510-ABW-000 F-8
43511-ABW-100 F-8
43512-ABW-100 F-8
43514-KS6-701 F-8
45203-MCC-006 F-8A
45209-GE2-006L F-4B
45210-KR3-871L F-4B
45215-KA3-732L F-4B
45216-KW6-901L F-4B
45216-166-006L F-4B
45250-KRY-901 F-4B
45250-KRY-901 F-4B
45251-ABZ-010 F-7
45252-AAB-A00 F-7
45290-KGB-611L F-4B
45290-KGB-611L F-4B
45504-410-003L F-4A
45510-KRY-972 F-4A
45510-KRY-972 F-4A
45512-MA6-006 F-4A
45513-HA2-006L F-4A
45513-ABW-100 F-8
45517-166-000 F-3B
45517-166-000 F-3B
45517-166-000 F-4A
45517-166-000 F-4A
45520-GE2-006 F-4A
45520-ABW-100 F-8
45521-K21-901 F-4A
45521-ABW-100 F-8
45530-471-831L F-4A
46182-MEL-D21 F-8
46500-ABW-000 F-15A

43514-KS6-701 F-8
43520-MJ6-315 F-8
43520-MJ6-315 F-8
43530-MV9-006 F-8
44301-AAB-A00 F-7
44301-AAB-A00 F-7
44601-ABW-100 F-7
44603-ABW-100 F-7
44650-ABW-100 F-7
44701-ABW-100 F-7
44711-ABW-103 F-7
44712-ABW-103 F-7
44713-ABW-100 F-7
44802-AAB-A00 F-7
45107-MN5-006L F-4B
45108-ML4-006L F-4B
45109-GE2-006L F-4B
45111-MAJ-G41 F-8A
45126-ABW-100 F-4A
45128-ABW-000 F-4A
45131-GE2-006L F-4B
45131-GE2-006L F-4B
45131-GZ0-006L F-4B
45131-GE2-006L F-8A
45131-GE2-006L F-8A
45131-GZ0-006L F-8A
45132-166-016L F-4B
45132-166-016L F-8A
45133-MA3-006L F-4B
45133-MA3-006L F-8A
46504-KV6-702 F-8
46514-ABW-000 F-15A
46518-ABW-000 F-15A
46600-ABW-000 F-15A
50100-ABW-100 F-25
50112-ABW-000 F-25
50137-AAR-000 F-25
50137-AAR-000 F-25
50151-AAB-A00 F-11A
50151-AAB-A00 F-11A
50190-ABW-000 F-20
50207-ABW-100 F-4A
50296-ABW-000 F-15
50301-KTR-900 F-6
50301-KTR-900 F-6
50327-ABW-000 F-24A
50328-ABW-000 F-25
50337-ABW-200 F-25
50351-ABW-000 F-25
50354-428-000 F-10
50354-428-000 F-10
50354-ABW-000 F-10
50400-ABW-100 F-25B
50450-ABW-100 F-25B
50500-ABW-100 F-29
50505-KTN-700 F-25
50505-KTN-700 F-25
50524-001-000 F-10
50524-001-000 F-10
50526-KCT-690 F-29

45154-ABW-000 F-4A
45156-ABW-100 F-4A
45157-ABW-100 F-4A
45201-GT4-691L F-4B
45203-MG3-016L F-4B
50526-KCT-690 F-29
50530-ABW-100 F-18
50600-ABW-100 F-15
50617-AAS-000 F-15
50619-AAS-000 F-15

50638-ABW-000 F-15
50639-ABW-000 F-15
50644-AAS-000 F-15
50647-ABW-100 F-15
50648-ABW-100 F-15
50660-ABW-100 F-15
50661-AAS-000 F-15
50662-ABW-100 F-15A
50670-ABW-100 F-15
50700-ABW-100 F-15
50701-ABW-100 F-15
50702-ABW-100 F-15
50718-AAS-000 F-15
50720-ABW-200 F-15
50730-ABW-200 F-15
50803-ABW-100 F-28
50805-ABW-100 F-28
51103-AAB-A00 F-18A
51400-ABW-301 F-6A
51401-ABW-101 F-6A
51403-ABW-001 F-6A
51410-ABW-101 F-6A
51412-ABW-101 F-6A
51413-ABW-101 F-6A
51419-AAB-A02 F-6A
51419-AAB-A02 F-6A
51420-ABW-301 F-6A
51423-AAB-A02 F-6A
51432-ABW-001 F-6A
53182-ABW-100X F-3B
53182-ABW-100Z F-3B
53184-AAM-410 F-3B
53200-ABW-000 F-6
53211-268-010 F-6
53211-268-010 F-6
53212-200-000 F-6
53212-200-000 F-6
53214-200-000 F-6
53214-200-000 F-6
53215-KTR-900 F-6
53215-KTR-900 F-6
53220-KRY-970 F-6
53220-KRY-970 F-6
53222-KTR-900 F-6
53222-KTR-900 F-6
53230-ABW-200 F-6
57111-ABW-100 F-4A
57111-ABW-100 F-29
61000-ABW-300R F-5
61000-ABW-300S F-5
61000-ABW-300T F-5
61000-ABW-100R F-5
61000-ABW-100S F-5
61100-ABW-100 F-5
61102-ABW-100 F-5
61107-KK6-000 F-24A
61312-ABW-000 F-1A
61313-ABW-100 F-1A

51437-ABW-001 F-6A
51440-ABW-101 F-6A
51500-ABW-301 F-6A
51520-ABW-301 F-6A
51601-ABW-000 F-6B
51602-ABW-100 F-6B
51606-ABW-100 F-6B
51615-ABW-101 F-6A
51617-ABW-101 F-6B
52101-ABW-000 F-18A
52110-ABW-300 F-18A
52143-KVE-900 F-18A
52143-KVE-900 F-18A
52170-ABW-100 F-18A
52400-ABW-101 F-19
53100-ABW-300 F-3B
53105-KRC-900 F-3B
53105-KRC-900 F-3B
53131-AAB-A00 F-3B
53131-AAB-A00 F-3B
53140-KVE-860 F-3B
53140-KVE-860 F-3B
53166-KVE-860 F-3B
53166-KVE-860 F-3B
53172-KRC-900 F-3B
53172-KRC-900 F-3B
53174-116-670 F-4A
53175-KFN-850L F-4A
53175-KFN-850L F-4A
53178-KFN-850 F-3B
61314-ABW-100 F-1A
64140-ABW-100 F-1A
64141-ABW-000 F-1A
64142-ABW-000 F-1A
64300-ABW-300 F-25
64306-ABW-300 F-25
64315-ABW-100 F-1A
75582-KCW-870 F-12
75582-KCW-870 F-12
77156-ABW-000 F-10
77200-ABW-300 F-10
77204-AAR-000 F-10
77204-AAR-000 F-10
77209-KAG-900 F-1A
77209-KAG-900 F-1A
77210-ABW-000 F-25B
77220-KY6-000 F-10
77220-KY6-000 F-10
77220-ABW-000 F-25B
77230-ABW-000 F-12
77239-AAL-H00 F-23
77240-ABW-000 F-12
77244-ABW-000 F-10
77267-KTR-900 F-11
77267-KTR-900 F-11
80100-ABW-100 F-20
80103-AAB-A00 F-29
80110-ABW-100 F-20
80123-KCC-870 F-10
80123-KCC-870 F-20

53178-KFN-850 F-3B
53181-ABW-100X F-3B
53181-ABW-100Z F-3B
53182-KFN-850 F-3
53182-KFN-850 F-3
80203-KVE-900 F-20
81300-ABW-100 F-25B
81301-ABW-000 F-25B
81302-ABW-000 F-25B
83402-ABW-000 F-1A

83403-ABW-0000-20 F-24A
83403-AAB-A000-21 F-24A
83403-AAB-A000-21 F-24A
83403-ABW-0000-21 F-24A
83500-ABW-300R F-12
83500-ABW-300S F-12
83500-ABW-300T F-12
83500-ABW-100R F-12
83500-ABW-100S F-12
83545-AAB-A00 F-4A
83545-KCJ-690 F-12
83545-KCJ-690 F-12
83545-KCJ-690 F-13
83545-KCJ-690 F-13
83551-300-000 F-11
83551-300-000 F-11
83600-ABW-300R F-12
83600-ABW-300S F-12
83600-ABW-300T F-12
83600-ABW-100R F-12
83600-ABW-100S F-12
83700-ABW-300R F-12
83800-ABW-300R F-12
85402-ABW-200R F-27
85403-ABW-200R F-27
86776-ABW-300R F-27
86776-ABW-300T F-27
86776-ABW-100R F-27
86776-ABW-100S F-27
86788-ABW-100R F-27
86788-ABW-300R F-27
86797-ABW-300R F-27
86798-ABW-300R F-27
87505-ABW-100 F-30
87507-ABW-100 F-30
87560-AAG-C00 F-30
88100-ABW-100R F-22
88110-AAB-100R F-3A
88114-198-D10 F-3A
88114-198-D10 F-3A
88120-AAB-100R F-3A
89102-538-000 F-26
89102-AAC-000 F-26
89103-538-000 F-26
89215-AAC-000 F-26
89216-AAD-H00 F-26
90002-KRM-840 E-1A
90002-KRM-840 E-1A
90002-ABA-000 F-24
90003-KFG-000 E-1
90003-KFG-000 E-1
90003-KVS-900 E-10
90003-KVS-900 E-10
90003-MY5-720 F-3A
90003-MY5-720 F-3A
90006-MEE-000 E-11A
90006-MEE-000 E-11A
90006-MEE-000 F-13

86781-ABW-300R F-27
86781-ABW-300S F-27
86781-ABW-300T F-27
86781-ABW-100R F-27
86781-ABW-100S F-27
86782-ABW-300R F-27
86782-ABW-300S F-27
86782-ABW-300T F-27
86782-ABW-100R F-27
86782-ABW-100S F-27
86783-ABW-300R F-27
86783-ABW-300S F-27
86783-ABW-300T F-27
86783-ABW-100R F-27
86783-ABW-100S F-27
86784-ABW-300R F-27
86784-ABW-300S F-27
86784-ABW-300T F-27
86784-ABW-100R F-27
86784-ABW-100S F-27
86785-ABW-000R F-27
86785-ABW-300R F-27
86785-ABW-300S F-27
86785-ABW-300T F-27
86785-ABW-100R F-27
86785-ABW-100S F-27
86786-ABW-300R F-27
86786-ABW-300S F-27
86786-ABW-300T F-27
86786-ABW-100R F-27
90006-MEE-000 F-13
90008-KRM-840 E-4
90008-KRM-840 E-4
90012-KK3-830 E-1C
90012-KK3-830 E-1C
90013-AAS-000 F-15
90019-399-010 F-25
90019-399-010 F-25
90022-MG8-000 E-10
90022-MG8-000 E-10
90031-KSP-910 E-3B
90031-KSP-910 E-3B
90040-KSP-910 E-1A
90040-KSP-910 E-1A
90042-AAB-A00 F-4A
90071-MB0-000 E-5A
90074-KVE-900 F-11
90083-KRM-840 E-2
90083-KRM-840 E-2
90084-KVE-930 E-3A
90084-KVE-930 E-3A
90084-041-000 E-8
90084-041-000 E-8
90085-KTC-920 E-5
90085-KTC-920 E-5
90085-KTC-920 E-9
90085-KTC-920 E-9
90087-KVE-900 E-3A
90087-KVE-900 E-3A
90101-GE0-000 F-12

86786-ABW-100S F-27
86787-ABW-100S F-27
86787-ABW-100R F-27
86787-ABW-300R F-27
86788-ABW-100S F-27
90101-GE0-000 F-20
90101-GE0-000 F-22
90101-GE0-000 F-25B
90102-KVN-900 F-3B
90102-KVN-900 F-3B

90103-MCS-G00 F-8
90105-KL8-741 F-7
90105-KL8-741 F-7
90105-KL8-741 F-9
90105-KL8-741 F-9
90105-KVE-860 F-12
90105-KVE-860 F-12
90107-ABW-300 F-14
90107-AAB-000 F-18
90107-AAB-000 F-18
90109-SB6-000 F-1A
90109-SB6-000 F-1A
90109-SB6-0001 F-13
90110-KVE-900 F-23
90111-KW3-000 F-1A
90111-187-000 F-5
90111-187-000 F-5
90111-187-000 F-18A
90111-187-000 F-18A
90111-187-000 F-20
90111-187-000 F-20
90111-187-000 F-22
90111-187-000 F-22
90111-MR5-000 F-23
90111-MR5-000 F-24
90111-187-000 F-24A
90111-187-000 F-24A
90113-438-000 F-3B
90113-438-000 F-3B
90304-KCS-920 F-18
90304-KCS-920 F-18
90304-KST-942 F-19
90304-KST-942 F-19
90305-KVN-900 F-9
90305-KVN-900 F-9
90305-ABW-300 F-14
90305-KVN-900 F-18A
90305-KVN-900 F-18A
90306-ABF-000 E-1A
90306-ABF-000 E-1A
90306-KST-942 F-7
90306-KST-942 F-7
90306-KVT-941 F-24A
90311-MT3-000 F-13
90311-MT3-000 F-20
90311-AAA-000 F-20
90311-AAA-000 F-20
90311-MT3-000 F-24A
90313-172-000 F-20
90320-GC3-000 F-20
90324-KCC-900 F-11
90324-KCC-900 F-11
90380-AAR-001 F-21
90380-AAR-001 F-21A
90401-KRM-840 E-4
90401-KRM-840 E-4
90402-AAB-A00 E-7
90402-AAB-A00 E-7

90113-AAM-410 F-3B
90114-AAM-400 F-3B
90114-166-000L F-4A
90114-166-000L F-4A
90116-AAB-A02 F-6A
90122-KVT-941 F-24A
90123-AAB-A02 F-6A
90123-AAB-A02 F-6A
90131-AAB-A00 E-3B
90145-MS9-610 F-4A
90145-MS9-610 F-4A
90145-MS9-610 F-8
90145-MS9-610 F-8
90151-ABW-000 F-19
90154-AAB-A00 F-19
90154-AAB-A00 F-19
90155-ABW-000 F-7
90201-KRM-840 E-5
90201-KRM-840 E-5
90201-MW3-620 F-3A
90201-MW3-620 F-3A
90202-KRM-840 E-4
90202-KRM-840 E-4
90206-250-000 E-1C
90206-250-000 E-1C
90231-KM7-700 E-6
90231-KM7-700 E-6
90302-KBP-900 F-16
90302-KBP-900 F-16
90304-KSP-900 F-6
90403-AAB-A00 E-7
90403-AAB-A00 E-7
90417-KRM-840 E-10
90417-KRM-840 E-10
90432-KPT-A00 E-6
90432-KPT-A00 E-6
90441-KRM-840 E-3B
90441-KRM-840 E-3B
90443-MB0-000 E-5A
90451-KRM-840 E-9
90451-KRM-840 E-9
90452-KRM-840 E-8
90452-KRM-840 E-8
90452-GB4-770 E-8
90452-GB4-770 E-8
90452-GB4-770 E-9
90452-GB4-770 E-9
90453-KRM-840 E-8
90453-KRM-840 E-8
90454-107-000 E-8
90454-107-000 E-8
90455-KSP-910 E-9
90455-KSP-910 E-9
90456-KRM-840 E-8
90456-KRM-840 E-8
90457-KRM-840 E-10
90457-KRM-840 E-10
90463-KRM-840 E-1
90463-KRM-840 E-1
90501-KPT-A00 E-4

90304-KSP-900 F-6
90304-KCS-920 F-9
90304-KCS-920 F-9
90304-KFN-850 F-18
90304-KFN-850 F-18
90501-KPT-A00 E-4
90501-KPT-A00 E-5
90501-KPT-A00 E-5
90501-KCC-870 F-3B
90501-KCC-870 F-3B

90501-ABW-000 F-18A
90502-KVE-900 F-5
90502-KVE-900 F-5
90503-KTR-900 F-6
90503-KTR-900 F-6
90504-964-000 F-1A
90504-KWA-940 F-1A
90505-KRM-860 F-17A
90522-AAB-000 F-18A
90525-030-000 F-5
90534-MV4-000 F-11
90543-MV9-670 E-1
90543-MV9-670 E-1
90544-AAB-A02 F-6A
90545-300-000 F-4A
90545-300-000 F-4A
90545-300-000 F-8
90545-300-000 F-8
90556-044-000 F-18A
90560-KVE-900 F-9
90560-KVE-900 F-9
90601-AAB-A00 E-8
90601-AAB-A02 F-6A
90601-AAB-A02 F-6A
90601-KAF-003 F-13
90601-KAF-003 F-23
90602-KRM-840 E-8
90602-KRM-840 E-8
90604-AAB-A00 E-7
91103-ABF-000 E-7
91202-KSP-911 E-3
91202-KSP-911 E-3
91203-KSP-910 E-3B
91203-KSP-910 E-3B
91204-MC7-003 E-3B
91204-MC7-003 E-3B
91212-422-006 F-8
91212-422-006 F-8
91216-KSP-910 E-3B
91216-KSP-910 E-3B
91253-KSP-901 F-9
91253-KSP-901 F-9
91254-AAB-A02 F-6A
91254-AAB-A02 F-6A
91254-KS6-003 F-18A
91254-KS6-003 F-18A
91255-AAB-A02 F-6A
91255-AAB-A02 F-6A
91257-230-003 F-9
91257-230-003 F-9
91301-AAR-001 E-11A
91303-KRM-840 E-3A
91303-KRM-840 E-3A
91304-ABW-200 E-11A
91305-KRM-840 E-3A
91305-KRM-840 E-3A
91305-KPH-900 E-5A
91305-KPH-900 E-5A

90604-AAB-A00 E-7
90605-200-000 E-8
90605-200-000 E-8
90651-MA5-671L F-4A
90652-AAW-300 F-4A
90652-AAW-300 F-4A
90701-KFN-850 E-3
90701-KFN-850 E-3
90704-KRM-840 E-1A
90704-KRM-840 E-1A
90741-KGH-900 E-7
90741-KGH-900 E-7
90741-KFB-000 E-7
90741-KFB-000 E-7
90755-229-000 F-7
90755-229-000 F-7
91001-GF6-000 E-3B
91001-GF6-000 E-3B
91001-KTN-900 E-3B
91001-KTN-900 E-3B
91002-KSP-911 E-7
91002-KSP-911 E-7
91003-KSP-910 E-3B
91003-KSP-910 E-3B
91004-KTN-900 E-3B
91004-KTN-900 E-3B
91008-AAB-A01 E-1C
91010-ABF-001 E-3B
91010-ABF-001 E-3B
91022-KTN-900 E-9
91306-MG3-000 E-2
91306-MG3-000 E-2
91307-KRM-840 E-6
91307-KRM-840 E-6
91309-425-003 E-5A
91320-MB0-000 E-5A
91352-KSP-900 F-9
91352-KSP-900 F-9
91356-AAB-A02 F-6A
91356-AAB-A02 F-6A
91406-KFN-850 F-13
91410-ABW-000 F-1A
91455-MG8-000 F-3B
91455-MG8-000 F-3B
91509-GE2-760 F-1A
91540-AAN-410 F-24
92915-10025-0E F-9
92915-10025-0E F-9
93404-06016-07 F-5
93500-05010-1A F-1A
93600-05016-0G E-1A
93600-05016-0G E-1A
93600-06040-0G E-6
93600-04012-1GL F-4A
93700-05012-0A E-6
93700-05012-0A E-6
93891-05008-00 F-4A
93892-AAR-001 E-11
93892-05020-07 F-3B
93892-05025-07 F-3B

91022-KTN-900 E-9
91071-KVN-900 F-18A
91071-KVN-900 F-18A
91101-ABF-000 E-7
91102-ABF-000 E-7
93892-05045-07 F-3B
93893-04012-17L F-4A
93901-AAR-001 F-21
93901-AAR-001 F-21A
93903-22480 F-2

93903-34210 F-12
93903-34380 F-20
93903-34380 F-20
94001-06000-0S F-1A
94001-06000-0S F-1A
94001-06070-0S F-2
94001-06000-0S F-16
94001-06000-0S F-16
94002-08000-0S F-3
94002-10070-0S F-3B
94002-06000-0S F-3B
94002-08000-0S F-8
94030-08000 F-3
94030-08000 F-3
94050-12000 E-7
94050-12000 E-7
94050-06000 F-3B
94050-06000 F-3B
94050-06000 F-4A
94050-06000 F-4A
94050-06000 F-11
94050-06000 F-11
94050-06000 F-11A
94050-06000 F-11A
94050-05000 F-20
94050-08000 F-21
94050-08000 F-21
94050-08000 F-21A
94050-08000 F-21A
94301-10120 E-1B
94301-08140 E-3
94301-08140 E-3
94301-08140 E-3A
94301-08140 E-3A
94301-08140 E-3B
94301-08140 E-3B
94301-08140 E-6
94301-08140 E-6
94305-20102 F-8
94510-16000 E-9
94510-16000 E-9
94510-14000 E-10
94510-14000 E-10
94601-15000 E-7
94601-15000 E-7
95002-02080 F-11A
95002-02130 F-11A
95002-70000 F-11A
95002-40800-08 F-11A
95014-72102 F-18
95014-72102 F-18
95014-71702 F-29
95014-71702 F-29
95015-54000 F-8
95015-54000 F-8
95018-AAB-C00 F-13
95701-06016-00 E-1A
95701-06016-00 E-1A

94050-06000 F-24A
94050-06000 F-24A
94050-08000 F-25
94050-08000 F-25
94050-10000 F-25
94050-10000 F-25
94050-08000 F-25B
94050-08000 F-25B
94050-08000 F-28
94050-08000 F-28
94050-06000 F-28
94050-06000 F-28
94101-05000 F-13
94102-10000 F-3B
94102-08000 F-15
94102-08000 F-15
94102-08000 F-17A
94102-08000 F-17A
94103-06700 F-2
94109-12000 E-3B
94109-12000 E-3B
94111-03800 F-23
94201-20150 F-8
94201-20150 F-8
94201-20150 F-15
94201-20150 F-15
94201-30300 F-29
94201-30300 F-29
94251-08000 E-6
94251-08000 E-6
95701-06014-00 E-1A
95701-06014-00 E-1A
95701-06006-00 E-2
95701-06016-00 E-2
95701-06016-00 E-2
95701-06016-00 E-3B
95701-06016-00 E-3B
95701-06040-00 E-3B
95701-06040-00 E-3B
95701-06045-00 E-3B
95701-06045-00 E-3B
95701-06070-00 E-3B
95701-06070-00 E-3B
95701-06014-00 E-3B
95701-06014-00 E-3B
95701-06022-00 E-5A
95701-06022-00 E-5A
95701-06020-00 E-5A
95701-06020-00 E-5A
95701-06016-00 E-9
95701-06016-00 E-9
95701-05018-00 E-11A
95701-06025-00 E-11A
95701-06012-00 F-4A
95701-06012-00 F-4A
95701-06018-00 F-4A
95701-06020-07 F-4B
95701-06020-07 F-4B
95701-06022-00 F-5
95701-06022-00 F-5

94301-08140 E-1
94301-08140 E-1
94301-10120 E-1A
94301-10120 E-1A
94301-10120 E-1B
95701-06022-00 F-8
95701-06022-00 F-8
95701-06012-00 F-8
95701-06012-00 F-8
95701-06012-00 F-10

95701-06012-00 F-10
95701-08035-00 F-11
95701-08035-00 F-11
95701-06012-00 F-13
95701-06012-00 F-13
95701-06020-00 F-13
95701-06020-00 F-13
95701-06018-00 F-13
95701-08040-07 F-14
95701-08040-07 F-14
95701-08032-00 F-14
95701-08035-07 F-14
95701-08035-07 F-14
95701-06022-00 F-15
95701-06022-00 F-15
95701-08014-00 F-15
95701-08018-07 F-15
95701-06020-07 F-17
95701-06020-07 F-17
95701-08040-07 F-18A
95701-08040-07 F-18A
95701-06012-00 F-18A
95701-06012-00 F-18A
95701-05010-00 F-18A
95701-06014-00 F-20
95701-06014-00 F-20
95701-06012-00 F-20
95701-06012-00 F-20
95701-05016-00 F-23
96001-06030-00 E-3A
96001-06035-00 E-3A
96001-06035-00 E-3A
96001-06045-00 E-3A
96001-06045-00 E-3A
96001-06018-00 E-3B
96001-06018-00 E-3B
96001-06012-00 F-1
96001-06012-00 F-1
96001-06010-00 F-1A
96001-06010-00 F-1A
96001-06016-00 F-1A
96001-06020-00 F-1A
96001-06022-07 F-3B
96001-06022-07 F-4A
96001-06012-00 F-12
96001-06012-00 F-12
96001-06012-02 F-14
96001-06030-00 F-15
96001-06030-00 F-15
96001-06018-07 F-20
96001-06016-00 F-24
96001-06020-00 F-24
96100-62030-00 E-3B
96100-62030-00 E-3B
96100-63010-00 E-3B
96100-63010-00 E-3B
96100-60030-00 E-4
96100-60030-00 E-4

95701-06018-00 F-24
95701-06018-00 F-24A
95701-06014-00 F-25
95701-06014-00 F-25
95701-06012-00 F-25
95701-06012-00 F-25
95701-08014-00 F-25
95701-08018-07 F-25
95701-06020-07 F-25A
95701-06020-07 F-25A
95701-06016-00 F-25B
95701-06016-00 F-25B
95701-08025-00 F-25B
95701-06014-00 F-25B
95701-06014-00 F-25B
95701-06016-07 F-28
95801-06105-00 E-1A
95801-06105-00 E-1A
95801-10040-07 F-6
95801-10050-00 F-6
95801-10065-00 F-15
95801-08038-07 F-17A
95801-08085-00 F-25
95801-08085-00 F-25
95801-08095-00 F-28
95801-08095-00 F-28
96001-06012-00 E-1
96001-06012-00 E-1
96001-06022-00 E-2
96001-06022-00 E-2
96140-63010-10 F-7
96140-63010-10 F-7
96140-63020-10 F-9
96140-63020-10 F-9
96150-60050-10 F-9
96150-60050-10 F-9
96211-08000 F-15
96211-08000 F-15
96211-08000 F-17A
96211-08000 F-17A
96220-30085 E-10
96220-30085 E-10
96600-05012-18 F-7
96600-08025-00 F-23
96700-06032-10 E-5
97252-ABW-100 F-9
97278-ABW-100 F-7
97550-ABW-100 F-7
97660-ABW-100 F-9
98200-32000 F-23
98200-32000 F-23
98210-HMC-000 F-24
98215-HMC-000 F-24
99006-AAB-A00 F-26
99007-AAB-A00 F-26

96001-06030-00 E-3
96001-06030-00 E-3
96001-06040-00 E-3
96001-06040-00 E-3
96001-06030-00 E-3A

BLOQUE DE DISCUSIÓN - GRUPO Engine - Xpulse 200FI (May, 2019).
E-1 CYLN. & CYLN HEAD (CYLINDER HEAD COVER) 2
E-1A CYLN. & CYLN HEAD (CYLINDER HEAD) 4
E-1B CYLN. & CYLN HEAD (CYLINDER) 7
E-1C CYLN. & CYLN HEAD (CAM SHAFT / VALVE) 9
E-2 CAM SHAFT (CAM CHAIN TENSIONER) 12
E-3 CRANK CASE & COVER (RIGHT CRANK CASE COVER) 15
E-3A CRANK CASE & COVER (LEFT CRANK CASE COVER) 18
E-3B CRANK CASE & COVER (CRANK CASE) 21
E-4 EMBRAGUE 25
E-5 ELECTRICALS (AC GEN ASSY) 28
E-5A ELECTRICALS (STARTER MOTOR) 30
E-6 OIL PUMP ASSY. 33
E-7 CRANK SHAFT (CRANK SHAFT / PISTON) 36
E-8 TRASMISION 39
E-9 KICK STARTER (SPINDLE KICK STARTER) 43
E-10 GEAR SHIFT (DRUM GEAR SHIFT) 47
E-11 THROTTLE BODY ASSY 50
E-11A (INSULATOR ASSY/INLET PIPE) 52

BLOQUE DE DISCUSIÓN - GRUPO Frame - Xpulse 200FI (May, 2019).
F-1 LUZ PRINCIPAL 54
F-1A FAIRING (FR. VISOR/COWL/STAY) 56
F-2 VELOCIMETRO / CABLE 59
F-3 PALANCA DE LA MANIJA / INTERRUPTOR / CABLE DE CONTROL 61
F-3A MIRROR ASSY. 63
F-3B HANDLE & HNDL COVER (HANDLE LEVER/SWITCH/CABLES) 65
F-4A FRONT BRAKE (MASTER CYLINDER) (ABS) 69
F-4B FRONT BRAKE (CALIPER ASSY ‘R’ FR.) 73
F-5 DEFENSA DELANTERA 76
F-6 FRONT CUSHION (STEERING STEM) 78
F-6A FRONT CUSHION 81
F-6B FRONT CUSHION (COVER) 84
F-7 GUARDA DELANTERA 86
F-8 REAR BRAKE(MASTER CYL.) 89
F-8A REAR BRAKE (CALIPER ASSY. REAR) 92
F-9 RR WHEEL / FLANGE ASSY. DRIVEN 94
F-10 SEAT ASSY. 98
F-11 FUEL TANK / FUEL UNIT 100
F-11A FUEL TANK (CANISTER ASSY.) 103
F-12 CUBIERTA LATERAL 106
F-13 FILTRO DE AIRE 109
F-14 SILENCIADOR 112
F-15 STEP PILLION / HOLDER / BRKT. 115
F-15A STEP PILLION / HOLDER / BRKT. (PEDAL BRAKE) 118

BLOQUE DE DISCUSIÓN - GRUPO Frame - Xpulse 200FI (May, 2019).
F-16 CHAIN DRIVE / ADJUSTER CHAIN 120
F-17 PEDAL 122
F-17A ARRANQUE DE PATADA 124
F-18 CHAIN CASE & STAND 126
F-18A SWINGARM / GUARD SAREE / CHAIN CASE 128
F-19 AMORTIGUADOR TRASERO 131
F-20 DEFENSA TRASERA 133
F-21 DIRECCIONAL DELANTERO 136
F-21A REAR WINKER 139
F-22 LUZ TRASERA 142
F-23 SWITCH ASSY./ RELAY / LOCK ASSY./ KEY BLANK 144
F-24 ELECTRICALS (WIRE HARNESS/START CABLES) 147
F-24A BATERIA, ENSAMBLE 150
F-25 CHASIS 152
F-25A HORN ASSY. 155
F-25B GRIP REAR 157
F-26 HERRAMIENTAS 159
F-27 BANDA / MARCAS 161
F-28 GUARDA DELANTERA 193
F-29 (OPTIONAL) 195
F-30 ETIQUETA DE PRECAUCION 197

Xpulse-200FI.pdf

Más contenido relacionado

Similar a Xpulse-200FI.pdf (20)

Último (13)

Xpulse-200FI.pdf
