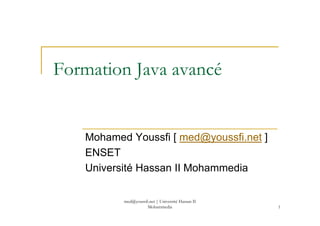

Formation Java avancé
Mohamed Youssfi [ med@youssfi.net ]
ENSET
Université Hassan II Mohammedia

Mohammedia 2
Rappels
2

Mohammedia 3
Architectures d’une
application moderne
SGBD
Serveur d’application J2EE
Couche DAO
JPA, Hibernate
Couche métier
Couche web
- Struts
- Spring
- JSF
Couche
ServiceMiddleWares :
- RMI
- CORBA
- EJB Session
- SOAP (Web Sevices)
- JMS
-Java Mail
-SMSLib
Client HTTP
-HTML, CSS, JavaScript
-XML, AJAX, Jquery, Spry
-SVG ou Flash
HTTP
RMI, JMS
CORBA,SOAPApp Java
•SWING
Application .Net SOAP (HTTP+XML)
ou CORBA
Smart Phone
SOAP (HTTP+XML)
Aplication PHP
SOAP (HTTP+XML)
Serveur Messagerie
SMTP, POP3, IMAP
Client SMS
SMS
3

Mohammedia 4
Rappels :Qualité d’un Logiciel
La qualité d’un logiciel se mesure par rapport à plusieurs
critères :
Répondre aux spécifications fonctionnelles :
Une application est créée pour répondre , tout
d’abord, aux besoins fonctionnels des entreprises.
Les performances:
La rapidité d’exécution et Le temps de réponse
Doit être bâtie sur une architecture robuste.
Eviter le problème de montée en charge
La maintenance:
Une application doit évoluer dans le temps.
Doit être fermée à la modification et ouverte à l’extension
Une application qui n’évolue pas meurt.
Une application mal conçue est difficile à maintenir, par suite elle
finit un jour à la poubelle.
4

Mohammedia 5
Qualité d’un Logiciel
Sécurité
Garantir l’intégrité et la sécurité des données
Portabilité
Doit être capable de s’exécuter dans différentes plateformes.
Capacité de communiquer avec d’autres applications distantes.
Disponibilité et tolérance aux pannes
Capacité de fournir le service à différents type de clients :
Client lourd : Interfaces graphiques SWING
Interface Web : protocole http
Client SmartPhone
Téléphone : SMS
….
Design des ses interfaces graphiques
Charte graphique et charte de navigation
Accès via différentes interfaces (Web, Téléphone, PDA, ,)
Coût du logiciel
5

Mohammedia 6
Contenu de la formation
Accès aux bases de données via JDBC
Mapping objet relationnel avec Hibernante
Framework
Comment créer une application fermée à la
modification et ouverte à l’extension
Les Threads
Les sockets
Programmation Orientée Objets distribués avec RMI

Mohammedia 7
Accès aux bases de données
via JDBC
M.Youssfi

Mohammedia 8
Pilotes JDBC
Pour qu’une application java puisse communiquer avec un
serveur de bases de données, elle a besoin d’utiliser les pilotes
JDBC (Java Data Base Connectivity)
Les Pilotes JDBC est une bibliothèque de classes java qui
permet, à une application java, de communiquer avec un SGBD
via le réseau en utilisant le protocole TCP/IP
Chaque SGBD possède ses propres pilotes JDBC.
Il existe un pilote particulier « JdbcOdbcDriver » qui permet à une
application java communiquer avec n’importe quelle source de
données via les pilotes ODBC (Open Data Base Connectivity)
Les pilotes ODBC permettent à une application Windows de
communiquer une base de données quelconque (Access, Excel,
MySQL, Oracle, SQL SERVER etc…)
La bibliothèque JDBC a été conçu comme interface pour
l’exécution de requêtes SQL.Une application JDBC est isolée des
caractéristiques particulières du système de base de données
utilisé.

Mohammedia 9
Java et JDBC
Application Java
JDBC
Oracle MySQL SQL Server
….
ODBC
AccessExcel

Mohammedia 10
Créer une application JDBC
Pour créer une application élémentaire de manipulation d’une base de
données il faut suivre les étapes suivantes :
Chargement du Pilote JDBC ;
Identification de la source de données ;
Allocation d’un objet Connection
Allocation d’un objet Instruction Statement (ou
PreparedStatement);
Exécution d’une requête à l’aide de l’objet Statement ;
Récupération de données à partir de l’objet renvoyé ResultSet ;
Fermeture de l’objet ResultSet ;
Fermeture de l’objet Statement ;
Fermeture de l’objet Connection.

Mohammedia 11
Créer une application JDBC
DriverManager
getConnection()
Connection
createStatement()
Statement
executeQuery()
ResultSet
getResultSetMetaData()
ResultSetMetaData
Pilote JDBC
SQL DonnéesLien Structure
Base de Données

Mohammedia 12
Démarche JDBC
Charger les pilotes JDBC :
Utiliser la méthode forName de la classe Class, en
précisant le nom de la classe pilote.
Exemples:
Pour charger le pilote JdbcOdbcDriver:
Class.forName("sun.jdbc.odbc.JdbcOdbcDriver") ;
Pour charger le pilote jdbc de MySQL:
Class.forName("com.mysql.jdbc.Driver") ;

Mohammedia 13
Créer une connexion
Pour créer une connexion à une base de données, il faut utiliser la méthode
statique getConnection() de la classe DriverManager. Cette méthode fait appel
aux pilotes JDBC pour établir une connexion avec le SGBDR, en utilisant les
sockets.
Pour un pilote com.mysql.jdbc.Driver :
Connection conn=DriverManager.getConnection("jdbc:mysql://localhost:3306/DB", "user", "pass" );
Pour un pilote sun.jdbc.odbc.JdbcOdbcDriver :
Connection conn=DriverManager.getConnection("jdbc:odbc:dsnSCO", "user", "pass" );

Mohammedia 14
Objets Statement, ResultSet et ResultSetMetaData
Pour exécuter une requête SQL, on peut créer l’objet Statement en
utilisant la méthode createStatement() de l’objet Connection.
Syntaxte de création de l’objet Statement
Statement st=conn.createStatement();
Exécution d’une requête SQL avec l’objet Statement :
Pour exécuter une requête SQL de type select, on peut utiliser la
méthode executeQuery() de l’objet Statement. Cette méthode exécute la
requête et stocke le résultat de la requête dans l’objet ResultSet:
ResultSet rs=st.executeQuery("select * from PRODUITS");
Pour exécuter une requête SQL de type insert, update et delete on peut
utiliser la méthode executeUpdate() de l’objet Statement :
st.executeUpdate("insert into PRODUITS (…) values(…)");
Pour récupérer la structure d’une table, il faut créer l’objet
ResultSetMetaData en utilisant la méthode getMetaData() de l’objet
Resultset.
ResultSetMetaData rsmd = rs.getMetaData();

Mohammedia 15
Objet PreparedStatement
Pour exécuter une requête SQL, on peut également créer l’objet
PreparedStatement en utilisant la méthode prepareStatement() de
l’objet Connection.
Syntaxte de création de l’objet PreparedStatement
PreparedStatement ps=conn.prepareStatement("select *
from PRODUITS where NOM_PROD like ? AND PRIX<?");
Définir les valeurs des paramètres de la requête:
ps.setString(1,"%"+motCle+"%");
ps.setString(2, p);
Exécution d’une requête SQL avec l’objet PreparedStatement :
Pour exécuter une requête SQL de type select, on peut utiliser la méthode
executeQuery() de l’objet Statement. Cette méthode exécute la requête et
stocke le résultat de la requête dans l’objet ResultSet:
ResultSet rs=ps.executeQuery();
Pour exécuter une requête SQL de type insert, update et delete on peut
utiliser la méthode executeUpdate() de l’objet Statement :
ps.executeUpdate();

Mohammedia 16
Récupérer les données d’un ResultSet
Pour parcourir un ResultSet, on utilise sa méthode next() qui permet
de passer d’une ligne à l’autre. Si la ligne suivante existe, la méthode
next() retourne true. Si non elle retourne false.
Pour récupérer la valeur d’une colonne de la ligne courante du
ResultSet, on peut utiliser les méthodes getInt(colonne),
getString(colonne), getFloat(colonne), getDouble(colonne),
getDate(colonne), etc… colonne représente le numéro ou le nom de
la colonne de la ligne courante.
Syntaxte:
while(rs.next()){
System.out.ptintln(rs.getInt(1));
System.out.ptintln(rs.getString("NOM_PROD"));
System.out.ptintln(rs.getDouble("PRIX"));
}

Mohammedia 17
Exploitation de l’objet ResultSetMetaData
L’objet ResultSetMetaData est très utilsé quand on ne connait pas la
structure d’un ResultSet. Avec L’objet ResultSetMetaData, on peut
connaitre le nombre de colonnes du ResultSet, le nom, le type et la
taille de chaque colonne.
Pour afficher, par exemple, le nom, le type et la taille de toutes les
colonnes d’un ResultSet rs, on peut écrire le code suivant:
ResultSetMetaData rsmd=rs.getMetaData();
// Parcourir toutes les colonnes
for(int i=0;i<rsmd.getColumnCount();i++){
// afficher le nom de la colonne numéro i
System.out.println(rsmd.getColumnName(i));
// afficher le type de la colonne numéro i
System.out.println(rsmd.getColumnTypeName(i));
// afficher la taille de la colonne numéro i
System.out.println(rsmd.getColumnDisplaySize(i));
}
// Afficher tous les enregistrements du ResultSet rs
while (rs.next()){
for(int i=0;i<rsmd.getColumnCount();i++){
System.out.println(rs.getString(i));
}
}

Mohammedia 18
Mapping objet relationnel
Dans la pratique, on cherche toujours à séparer
la logique de métier de la logique de
présentation.
On peut dire qu’on peut diviser une application
en 3 couches:
La couche d’accès aux données: DAO
Partie de l’application qui permet d’accéder aux données
de l’applications . Ces données sont souvent stockées
dans des bases de données relationnelles .
La couche Métier:
Regroupe l’ensemble des traitements que l’application
doit effectuer.
La couche présentation:
S’occupe de la saisie des données et de l’affichage des
résultats;

Mohammedia 19
Architecture d’une application
Une application se compose de plusieurs couches:
La couche DAO qui s’occupe de l’accès aux bases de données.
La couche métier qui s’occupe des traitements.
La couche présentation qui s’occupe de la saisie, le contrôle et
l’affichage des résultats. Généralement la couche présentation
respecte le pattern MVC qui fonctionne comme suit:
1. La vue permet de saisir les données, envoie ces données au contrôleur
2. Le contrôleur récupère les données saisies. Après la validation de ces
données, il fait appel à la couche métier pour exécuter des traitements.
3. Le contrôleur stocke le résultat de le modèle.
4. Le contrôleur fait appel à la vue pour afficher les résultats.
5. La vue récupère les résultats à partir du modèle et les affiche.
Métier DAO SGBD
BDContrôleur
Vue
Modèle
2
Couche DAOCouche MétierCouche Présentation
1 4
3
5

Mohammedia 20
Mapping objet relationnel
D’une manière générale les applications sont
orientée objet :
Manipulation des objet et des classes
Utilisation de l’héritage et de l’encapsulation
Utilisation du polymorphisme
D’autres part les données persistantes sont souvent
stockées dans des bases de données relationnelles.
Le mapping Objet relationnel consiste à faire
correspondre un enregistrement d’une table de la
base de données à un objet d’une classe
correspondante.
Dans ce cas on parle d’une classe persistante.
Une classe persistante est une classe dont l’état de
ses objets sont stockés dans une unité de
sauvegarde (Base de données,Fichier, etc..)

Mohammedia 2121
Couche Métier : Mapping objet relationnel
:Cotation
numCot = 1
dateCot=…
valAction= …
codeSoc=‘SGMB’
:Cotation
numCot = 2
dateCot=…
valAction= …
codeSoc=‘SGMB’
:Cotation
numCot = 3
dateCot=…
valAction= …
codeSoc=‘SGMB’
cots
Base de données relationnelleApplication Orientée objet
public List<Cotation> getCotations(String codeSoc){
List<Cotation> cotations=new ArrayList<Cotation>();
try {
Class.forName("com.mysql.jdbc.Driver");
Connection conn=DriverManager.getConnection
("jdbc:mysql://localhost:3306/bourse_ws","root","");
PreparedStatement ps=conn.prepareStatement
("select * from cotations where CODE_SOCIETE=?");
ps.setString(1, codeSoc);
while(rs.next()){
Cotation cot=new Cotation();
cot.setNumCotation(rs.getLong("NUM_COTATION"));
cot.setDateCotation(rs.getDate("DATE_COTATION"));
cot.setCodeSociete(rs.getString("CODE_SOCIETE"));
cot.setValAction(rs.getDouble("VAL_ACTION"));
cotations.add(cot);
}
} catch (Exception e) { e.printStackTrace();}
return(cotations);
}
}

Mohammedia 22
Application
On considère une base de données qui contient une table
ETUDIANTS qui permet de stocker les étudiants d’une école. La
structure de cette table est la suivante :
Nous souhaitons créer une application java qui permet de
saisir au clavier un motclé et d’afficher tous les étudiants
dont le nom contient ce mot clé.
Dans cette application devons séparer la couche métier de la
couche présentation.

Mohammedia 23
Application
Pour cela, la couche métier est représentée par un modèle qui se
compose de deux classes :
La classe Etudiant.java : c’est une classe persistante c'est-à-dire que
chaque objet de cette classe correspond à un enregistrement de la
table ETUDIANTS. Elle se compose des :
champs privés idEtudiant, nom, prenom, email et ville,
d’un constructeur par défaut,
des getters et setters.
Ce genre de classe c’est ce qu’on appelle un java bean.
La classe Scolarite.java :
c’est une classe non persistante dont laquelle, on implémente les
différentes méthodes métiers.
Dans cette classe, on fait le mapping objet relationnel qui consiste à
convertir un enregistrement d’une table en objet correspondant.
Dans notre cas, une seule méthode nommée getEtudiants(String mc) qui
permet de retourner une Liste qui contient tous les objets Etudiant dont le
nom contient le mot clé « mc ».

Mohammedia 24
Application
Travail à faire :
Couche données :
Créer la base de données « SCOLARITE » de type MSAccess ou MySQL
Pour la base de données Access, créer une source de données système
nommée « dsnScolarite », associée à cette base de données.
Saisir quelques enregistrements de test
Couche métier. ( package metier) :
Créer la classe persistante Etudiant.java
Créer la classe des business méthodes Scolarite.java
Couche présentation (package pres):
Créer une application de test qui permet de saisir au clavier le mot clé et qui
affiche les étudiants dont le nom contient ce mot clé.

Mohammedia 25
Couche métier : la classe persistante Etudiant.java
package metier;
public class Etudiant {
private Long idEtudiant;
private String nom,prenom,email;
// Getters etStters
}

Mohammedia 26
Couche métier : la classe Scolarite.java
package metier;
import java.sql.*; import java.util.*;
public class Scolarite {
public List<Etudiant> getEtudiantParMC(String mc){
List<Etudiant> etds=new ArrayList<Etudiant>();
try {
Class.forName("com.mysql.jdbc.Driver");
Connection conn=
DriverManager.getConnection("jdbc:mysql://localhost:3306/DB_SCO","root",""
);
PreparedStatement ps=conn.prepareStatement("select * from ETUDIANTS where NOM
like ?");
ps.setString(1,"%"+mc+"%");
while(rs.next()){
Etudiant et=new Etudiant();
et.setIdEtudiant(rs.getLong("ID_ET"));et.setNom(rs.getString("NOM"));
et.setPrenom(rs.getString("PRENOM"));et.setEmail(rs.getString("EMAIL"));
etds.add(et);
}
} catch (Exception e) { e.printStackTrace(); }
return etds;
}
}

Mohammedia 27
Couche Présentation : Applications Simple
package pres;
import java.util.List;import java.util.Scanner;
import metier.Etudiant;import metier.Scolarite;
public class Presentation {
public static void main(String[] args) {
Scanner clavier=new Scanner(System.in);
System.out.print("Mot Clé:");
String mc=clavier.next();
Scolarite metier=new Scolarite();
List<Etudiant> etds=metier.getEtudiantParMC(mc);
for(Etudiant et:etds)
System.out.println(et.getNom()+"t"+et.getEmail());
}
}

Mohammedia 28
Couche Présentation : Application
SWING

Mohammedia 29
Le modèle de données pour JTable
package pres;
import java.util.List;import java.util.Vector;
import javax.swing.table.AbstractTableModel;
import metier.Etudiant;
public class EtudiantModele extends AbstractTableModel{
private String[] tabelColumnNames=new
String[]{"CODE_ET","NOM","PRENOM","EMAIL"};
private Vector<String[]> tableValues=new Vector<String[]>();
@Override
public int getRowCount() {
return tableValues.size();
}
@Override
public int getColumnCount() {
return tabelColumnNames.length;
}
@Override
public Object getValueAt(int rowIndex, int columnIndex) {
return tableValues.get(rowIndex)[columnIndex];
}

Mohammedia 30
Le modèle de données pour JTable (Suite)
@Override
public String getColumnName(int column) {
return tabelColumnNames[column];
}
public void setData(List<Etudiant> etudiants){
tableValues=new Vector<String[]>();
for(Etudiant et:etudiants){
tableValues.add(new String[]{
String.valueOf(et.getIdEtudiant()),et.getNom(),et.getPrenom
(),et.getEmail()});
}
fireTableChanged(null);
}
}

Mohammedia 31
L’applicaion SWING
package pres;
import java.awt.*;import java.awt.event.*;import javax.swing.*;
import metier.*;
public class EtudiantFrame extends JFrame {
private JScrollPane jsp;
private JLabel jLMC=new JLabel("Mot Clé:");
private JTextField jTFMC=new JTextField(12);
private JButton jBValider=new JButton("Valider");
private JTable jTableEtudiants;
private JPanel jpN=new JPanel();
private Scolarite metier
=new Scolarite();
private EtudiantModele model;

Mohammedia 32
L’applicaion SWING (Suite)
public EtudiantFrame() {
this.setDefaultCloseOperation(DISPOSE_ON_CLOSE);
this.setLayout(new BorderLayout());
jTFMC.setToolTipText("Mot Clé:");
jpN.setLayout(new FlowLayout());
jpN.add(jLMC);jpN.add(jTFMC);
jpN.add(jBValider);
this.add(jpN,BorderLayout.NORTH);
model=new EtudiantModele();
jTableEtudiants=new JTable(model);
jsp=new JScrollPane(jTableEtudiants);
this.add(jsp,BorderLayout.CENTER);
this.setBounds(10,10,500,500);
this.setVisible(true);
jBValider.addActionListener(new ActionListener(){
public void actionPerformed(ActionEvent e) {
String mc=jTFMC.getText();
model.setData(metier.getEtudiantParMC(mc));
}
});
}
public static void main(String[] args) {new EtudiantFrame();}}

Mohammedia 33
Hibernate Framework
M.Youssfi

Mohammedia 34
Serveur d’application : TOMCAT
Couche WEB Couche
Métier
Couche
DAO
Architecture J2EE
SGBD
Données
Métier
Contrôleur
Servlet
Vue
JSP
Modèle
Java
Beans
1
2
3
4
5
6
Client Léger
• HTML
• CSS
• Java Script
• XML
•Ajax
•Flash
DAO
Hibernate
JDBC
HTTP
Client Lourd
•AWT
•SWING
•SWT
RMI/EJB/CORBA/SOAP
STRUTS
JSF
Spring MVC
Spring
Couche
service

Mohammedia 35
Introduction
Travailler dans les deux univers que sont l'orienté
objet et la base de données relationnelle peut être
lourd et consommateur en temps dans le monde de
l'entreprise d'aujourd'hui.
Hibernate est un outil de mapping objet/relationnel
pour le monde Java.
Le terme mapping objet/relationnel (ORM) décrit la
technique consistant à faire le lien entre la
représentation objet des données et sa
représentation relationnelle basée sur un schéma
SQL.

Mohammedia 36
Introduction
Hibernate s'occupe du transfert des objets Java
dans les tables de la base de données
En plus, il permet de requêter les données et
propose des moyens de les récupérer.
Il peut donc réduire de manière significative le
temps de développement qui aurait été autrement
perdu dans une manipulation manuelle des données
via SQL et JDBC

Mohammedia 37
But de Hibernate
Le but d'Hibernate est de libérer le
développeur de 95 pourcent des tâches de
programmation liées à la persistance des
données communes.
Hibernate assure la portabilité de votre
application si vous changer de SGBD.
Hibernate propose au développeur des
méthodes d’accès aux bases de données
plus efficace ce qui devrait rassurer les
développeurs.

Mohammedia 38
Première approche de l’architecture
d’Hibernate
Hibernate permet d’assurer la
persistance des objets de l’application
dans un entrepôt de données.
Cet entrepôt de données est dans la
majorité des cas une base de
données relationnelle, mais il peut
être un fichier XML.
Le mapping des objets est effectuée
par Hibernate en se basant sur des
fichiers de configuration en format
texte ou souvent XML.

Mohammedia 39
Première
Application
Préparer le projet:
Au premier lieu, nous
avons besoin de
télécharger Hibernate et
de copier des bichiers .jar
dans le réperoire lib de
votre projet:
Pour travailler avec une
base de données MySQL,
nous aurons besoin
également du connecteur
JDBC de MySQL
Hibernate
Pilote JDBC MySQL

Mohammedia 40
Exemple d’application
Supposant que nous avons besoin
de gérer la participation des
personnes à des réunions.
Une personne participe à plusieurs
réunions et chaque réunion
concerne plusieurs personnes.
On va s’intéresser tout d’abord au
cas d’une classe et par la suite nous
reviendrons sur le mapping des
associations entre les classes.

Mohammedia 41
Classe Reunion
package dao;
import java.util.Date; import java.io.*;
public class Reunion implements Serializable {
private Long idReunion;
private String titre;
private Date dateReunion;
public Reunion() {
}
public Reunion(String titre, Date dateReunion) {
this.titre = titre;
this.dateReunion = dateReunion;
}
// Getters et Setters
}

Mohammedia 42
Fichier de mapping de la classe Reunion
La structure basique d’un fichier de mapping ressemble à celà:
<?xml version="1.0"?>
<!DOCTYPE hibernate-mapping PUBLIC "-
//Hibernate/Hibernate Mapping DTD 3.0//EN"
"http://hibernate.sourceforge.net/hibernate-mapping-3.0.dtd">
<hibernate-mapping>
[Contenu]
</hibernate-mapping>

Mohammedia 43
Contenu du fichier de mapping de la classe
Reunion: Reunion.hbm.xml
<hibernate-mapping package="dao">
<class name="Reunion" table="REUNIONS">
<id name="idReunion" column="ID_REUNION">
<generator class="native"></generator>
</id>
<property name="titre" column="TITRE"></property>
<property name="dateReunion"
column="DATE_REUNION"></property>
</class>

Mohammedia 44
Version Annotations JPA
package dao;
import java.util.Date; import javax.persistence.*; java.io.*;
@Entity
@Table(name="REUNIONS")
public class Reunion implements Serializable {
@Id
@GeneratedValue(strategy=GenerationType.AUTO)
@Column(name="ID_REUNION")
private Long idReunion;
@Column(name="TITRE")
private String titre;
private Date dateReunion;
public Reunion() {
}
public Reunion(String titre, Date dateReunion) {
this.titre = titre; this.dateReunion = dateReunion;
}
}

Mohammedia 45
Classe DaoImpl
package dao;
import java.util.List; import org.hibernate.Query;
import org.hibernate.Session;
import org.hibernate.SessionFactory;
import util.HibernateUtil;
public class DaoImpl {
private SessionFactory sessionFactory;
public MetierImpl() {
sessionFactory=HibernateUtil.getSessionFactory();
}
// Méthode de mapping objet relationnel
}

Mohammedia 46
Méthodes de Gestion de la persistance
public void addReunion(Reunion r){
Session session=sessionFactory.getCurrentSession();
session.beginTransaction();
session.save(r);
session.getTransaction().commit();
}
public List<Reunion> getReunionsParMotCle(String mc){
Query req=session.createQuery("select r from Reunion r
where r.titre like :x");
req.setParameter("x","%"+mc+"%");
return req.list();
}

Mohammedia 47
Méthodes de Gestion de la persistance
public Reunion getReunion(Long idR){
Reunion r=(Reunion) session.get(Reunion.class, idR);
return r;
}
public void deleteReunion(Long idR){
Reunion r=(Reunion) session.get(Reunion.class, idR);
session.delete(r);
}

Mohammedia 48
Nom et emplacement du fichier de
mapping de la classe Reunion
Pour respecter les règles de nommage, le fichier est nommé :
Reunion.hbm.xml
Il devrait être placé au même endroit de la classe Reunion:
+lib
<Hibernate et bibliothèques tierces>
+src
+dao
Reunion.java
DaoImpl.java
Reunion.hbm.xml
Test.java
+util
HibernateUtil.java
Hibernate.cfg.xml

Mohammedia 49
Configurer Hibernate
Nous avons maintenant une classe persistante et
son fichier de mapping. Il est temps de configurer
Hibernate.
Avant ça, nous avons besoin d'une base de
données.
Lancer MySQL et créer une base de données
Nommée GEST_REUNIONS .
La structure de cette base de données sera crée
automatiquement par Hibernate lors de l’exécution
de l’application

Mohammedia 50
Configurer Hibernate : Hibernate.cfg.xml
<?xml version='1.0' encoding='utf-8'?>
<!DOCTYPE hibernate-configuration PUBLIC "-
//Hibernate/Hibernate Configuration DTD 3.0//EN"
"http://hibernate.sourceforge.net/hibernate-configuration-3.0.dtd">
<hibernate-configuration>
<session-factory>
<property name="connection.driver_class">
com.mysql.jdbc.Driver
</property>
<property name="connection.url">
jdbc:mysql://localhost:3306/GEST_REUNIONS
</property>
<property name="connection.username">root</property>
<property name="connection.password"></property>

Mohammedia 51
Configurer Hibernate : Hibernate.cfg.xml (Suite)
<property name="connection.pool_size">1</property>
<property name="show_sql">true</property>
<property name="hbm2ddl.auto">create</property>
<property name="dialect">
org.hibernate.dialect.MySQLDialect
</property>
<property name="cache.provider_class">
org.hibernate.cache.NoCacheProvider
</property>
<mapping resource="gest/Reunion.hbm.xml"/>
</session-factory>
</hibernate-configuration>

Mohammedia 52
Emplacement du fichier Hibernate.cfg.xml
Ce fichier doit être placé dans la racine du
classpath.
C’est-à-dire dans le répertoire src
+lib
<Hibernate et bibliothèques tierces>
+src
Hibernate.cfg.xml
+dao
Reunion.java
Reunion.hbm.xml

Mohammedia 53
Application Test
Il est temps de charger et de stocker quelques objets
Reunion, mais d'abord nous devons compléter la
configuration avec du code d'infrastructure.
Nous devons démarrer Hibernate. Ce démarrage
inclut la construction d'un objet SessionFactory
global et le stocker quelque part facile d'accès dans
le code de l'application.
Une SessionFactory peut ouvrir des nouvelles
Sessions.
Une Session représente une unité de travail la
SessionFactory est un objet global instancié une
seule fois.
Nous créerons une classe d'aide HibernateUtil qui
s'occupe du démarrage et rend la gestion des
Sessions plus facile. Voici son implémentation :

Mohammedia 54
Classe Utilitaire HibernateUtil.java
package util;
import org.hibernate.*;
import org.hibernate.cfg.*;
public class HibernateUtil {
public static final SessionFactory sessionFactory;
static {
try {
// Création de la SessionFactory à partir de hibernate.cfg.xml
sessionFactory = new
Configuration().configure("Hibernate.cfg.xml").buildSessionFactory();
} catch (Exception ex) {
e.printStatckTrace();
}
}
public static SessionFactory getSessionFactory() {
return sessionFactory;
}
}

Mohammedia 55
Configurer le système de logs
Nous avons finalement besoin de configurer le système de "logs".
Cette opération n’est pas obligatoire. Mais elle permet au développeur
d’afficher sur une sortie les messages fournis par Hibernate lors de son
exécution.
Ce qui permet de rendre transparente la couche logicielle de Hibernate.
Hibernate utilise commons-logging et vous laisse le choix entre log4j et
le système de logs du JDK
La plupart des développeurs préfèrent log4j
copiez log4j.properties de la distribution d'Hibernate (il est dans le
répertoire etc/) dans votre répertoire src.
Ce fichier contient une configuration du système de logs qui peut être
personnalisée par l’utilisateur.
L'infrastructure est complète et nous sommes prêts à effectuer un
travail réel avec Hibernate.

Mohammedia 56
Créer des Réunions
public class Test {
MetierImpl metier = new MetierImpl();
// Ajouter 3 Réunions
metier.addReunion(new Reunion("R1", new Date()));
// Afficher les Réunions dont le titre contient R
List<Reunion> reunions=metier.getReunionsParMotCle("R");
for(Reunion r:reunions)
System.out.println(r.getTitre());
// Afficher le titre de la réunion dont le id est 2
Reunion r=metier.getReunion(2L);
System.out.println(et.getTitre());
}
}

Mohammedia 57
Mapper les associations
Nous avons mappé une classe d'une entité
persistante vers une table.
Partons de là et ajoutons quelques
associations de classe.
D'abord nous ajouterons des personnes à
notre application, et stockerons une liste de
réunions auxquelles ils participent.

Mohammedia 58
Mapper les associations
Rappelons le problème : Une Réunion concerne plusieurs
personnes et une personne peut participer à plusieurs réunions.

Mohammedia 59
Association Unidirectionnelle basée sur un Set
Si on suppose que dans notre problème, nous aurons besoin de
savoir pour chaque Personne chargée, quelles sont les différentes
réunions aux quelles il a participé.
Il est claire que notre association peut être modélisée
unidirectionnelle.

Mohammedia 60
Mapper la classe Personne
Une personne est caractérisée
par les attributs privés:
Son identifiant
Son nom
Son prénom
et son age.
Une collection Set de réunions.
Les autres méthodes sont des
accesseurs et les mutateurs.
Sans oublier le constructeur par
défaut.

Mohammedia 61
Personne.java
package dao;
import java.util.*; import java.io.*;
public class Personne implements Serializable {
private Long idPersonne;
private String nomPersonne;
private String prenomPersonne;
private int age;
private Set<Reunion> reunions=new HashSet<Reunion>();
// getters and setters
}

Mohammedia 62
Fichier de mapping de la classe Personne :
Personne.hbm.xml
Avant d’écrire notre fichier xml de mapping, il est important de
savoir à ce stade, comment serait modéliser notre problème dans
une base de données relationnelle.
Nous avons une association plusieurs à plusieurs non porteuse de
propriété.
Le schéma de la base de données relationnelle serait le suivant :

Mohammedia 63
Fichier de mapping de la classe Personne :
Personne.hbm.xml
<class name="Personne" table="PERSONNES">
<id name="idPersonne" column="ID_PERSONNE">
</id>
<property name="nom"></property>
<property name="prenom"></property>
<property name="age"></property>
<set name="reunions" table="PERS_REUNIONS">
<key column="ID_PERSONNE"></key>
<many-to-many class="Reunion" column="ID_REUNION">
</many-to-many>
</set>
</class>

Mohammedia 64
En utilisant les annotations JPA
package dao;
import java.io.*; import java.util.*;import javax.persistence.*;
@Entity
public class Personne implements Serializable {
@Id
private Long idPersonne;
@Column(name="NOM_PERSONNE")
private String nomPersonne;
private String prenomPersonne;
private int age;
@ManyToMany
@JoinTable(name="PERS_REUNIONS")
private Set<Reunion> reunions=new HashSet<Reunion>();
// getters and setters
}

Mohammedia 65
Personne.hbm.xml
Ce fichier doit être également placé dans le
même dossier que la classe Personne.java
c'est-à-dire srcgest.
Ajouter ce fichier de mapping dans le fichier
de configuration de
hibernate Hibernate.cfg.xml :
<mapping resource="gest/Reunion.hbm.xml"/>
<mapping resource="gest/Personne.hbm.xml"/>

Mohammedia 66
Méthode pour ajouter une nouvelle
Personne
public void addReunion(Reunion r){
Session session=
HibernateUtil.getSessionFactory().getCurrentSession();
session.save(r);
}

Mohammedia 67
Méthode pour ajouter Une réunion à une
personne
public void addReunionToPersonne(Long idPersonne, Long idReunion) {
Session session =
// Charger une personne
Personne p = (Personne) session.get(Personne.class, idPersonne);
// Charger une réunion
Reunion r = (Reunion) session.get(Reunion.class, idReunion);
// Ajouter la réunion r à la collection reunions de la personne p
p.getReunions().add(r);
}

Mohammedia 68
Après le chargement d'une personne et d'une réunion, modifiez
simplement la collection en utilisant les méthodes normales de la
collection.
Ici, nous utilisons la méthode add de la collection SET pour
ajouter la réunion à la collection reunions de l’objet personne.
Comme vous pouvez le voir, il n'y a pas d'appel explicite à
update() ou save(), Hibernate détecte automatiquement que la
collection a été modifiée et a besoin d'être mise à jour.
Ceci est appelé la vérification sale automatique ("automatic dirty
checking"),
personne

Mohammedia 69
et vous pouvez aussi l'essayer en modifiant le nom ou la
propriété date de n'importe lequel de vos objets.
Tant qu'ils sont dans un état persistant, c'est-à-dire, liés à une
Session Hibernate particulière (c-à-d qu'ils ont juste été chargés
ou sauvegardés dans une unité de travail), Hibernate surveille
les changements et exécute le SQL correspondant.
Le processus de synchronisation de l'état de la mémoire avec la
base de données à la fin d'une unité de travail, est appelé
flushing.
Dans notre code, l'unité de travail s'achève par un commit (ou
rollback) de la transaction avec la base de données - comme
défini par notre option thread de configuration pour la classe
CurrentSessionContext.
personne

Mohammedia 70
public Personne getPersonne(Long idPersonne) {
Session session =
Personne p = (Personne) session.get(Personne.class,idPersonne);
return p;
}
Méthode qui retourne une personne chargée
en utilisant son identifiant
public Personne getPersonneV2(Long id){
Session session=
Criteria crit=session.createCriteria(Personne.class);
crit.add(Expression.eq("idPersonne", id));
Object o=crit.uniqueResult();
return (Personne)o;
}
Ou encore en utilisant l’objet Criterea:

Mohammedia 71
Tester les méthodes
package dao;
import java.util.Date;import java.util.Iterator;
public class Test {
DaoImpl dao=new DaoImpl();
dao.addReunion(new Reunion(new Date(),"RT1"));
dao.addReunion(new Reunion(new Date(),"RR2"));
dao.addReunion(new Reunion(new Date(),"RT3"));
dao.addPersonne(new Personne("P1","N1"));
dao.addPersonneToReunion(new Long(1), new Long(1));

Mohammedia 72
Tester les méthodes
//Iterator<Reunion> it=dao.getAllReunions().iterator();
Iterator<Reunion> it=dao.getAllReunionsParMotCle("RT").iterator();
while(it.hasNext()){
Reunion r=(Reunion)it.next();
}
System.out.println("Consulter la personne 1");
Personne p=dao.getPersonne(new Long(1));
System.out.println("Nom="+p.getNom());
System.out.println("Prénom="+p.getPrenom());
System.out.println("Reunions");
Iterator<Reunion> it2=p.getReunions().iterator();
while(it2.hasNext()){
Reunion r=it2.next();
}}
}

Mohammedia 73
Association bidirectionnelle
Dans l’exemple précédent, nous avons mappé
l’association entre la classe Personne et Reunion
dans un seul sens.
Ce qui nous permet d’ajouter des réunions à une
personne, et en chargeant une personne, on peut
connaître toutes les réunions auxquelles a participé
cette personne.
Si nous souhaitons également créer une réunion et
lui ajouter des personne,
et si nous voulions qu’une fois qu’on charge une
réunion, on veut connaître toutes les personnes qui
participent à cette réunion, Il faudrait également
mapper l’association entre les deux classe dans
l’autre sens.

Mohammedia 74
Dans ce cas l’association se traduit par :
Création d’une collection dans la classe Personne qui permet de
stocker les réunions. Cette collection a été déjà créée dans le cas
précédent. Nous avons appelé cette collection reunions et elle est
de type Set.
Création d’une collection dans la classe Reunion qui permet
d’associer des personnes à une réunion. Cette collection est de
type Set et sera appelée personnes.

Mohammedia 75
Nous allons faire fonctionner l'association entre une
personne et une réunion à partir des deux côtés en
Java.
Bien sûr, le schéma de la base de données ne
change pas, nous avons toujours une pluralité
many-to-many.
Une base de données relationnelle est plus flexible
qu'un langage de programmation orienté objet, donc
elle n'a pas besoin de direction de navigation

Mohammedia 76
D'abord, ajouter une collection de
participants à la classe Reunion :
private Set personnes = new HashSet();
public Set getPersonnes() {
return personnes;
}
public void setPersonnes(Set personnes) {
this.personnes = personnes;
}

Mohammedia 77
Maintenant mapper ce côté de l'association
aussi, dans Reunion.hbm.xml.
<set name="personnes"
table="PERS_REUNIONS"inverse="true">
<key column="ID_REUNION"/>
<many-to-many column="ID_PERSONNE"
class="gest.Personne"/>
</set>

Mohammedia 78
Travailler avec des liens bidirectionnels
Beaucoup de développeurs programment de manière défensive et
créant des méthodes de gestion de lien pour affecter correctement
les deux côtés, par exemple dans Personne :
protected Set getReunions() {
return reunions;
}
protected void setReunions(Set reunions) {
this.reunions = reunions;
}
public void addReunion(Reunion r) {
reunions.add(r);
r.getPersonnes().add(this);
}
public void removeReunion(Reunion r) {
reunions.remove(r); r.getPersonnes().remove(this);
}

Mohammedia 79
Association bidirectionnelle de type one-
to-many et many-to-one
Maintenant, nous allons nous intéresser à un type
d’association très fréquente qui est un à plusieurs dans
les deux sens.
Prenons l’exemple d’un client qui possède plusieurs
factures et chaque facture appartient à un client.

Mohammedia 80
Cette association se traduit par :
La création d’une collection d’objets Facture dans la
classe Client
La création d’une référence (handle) à un objet
Client dans la classe Facture.
Cette manière de modéliser notre problème
nous permet à un moment donné de connaître
le client d’une facture donnée et les factures
d’un client donné.

Mohammedia 81
Du coté de la base de données, ce genre
d’association se traduit par :
la création de deux tables CLIENTS et FACTURES
avec d’une clé étrangère, qui représente le client, dans la
table FACTURES.

Mohammedia 82
Diagramme de classes
factures
*1

Mohammedia 83
Client.java
package dao;
import java.util.*; import java.io.*;
public class Client implements Serializable {
private Long idClient;private String nomClient;
private String prenomClient; private String societe;
private String adresse;
private Set<Facture> factures=new HashSet<Facture>();
// Constructeurs
public void addFacture(Facture f){
factures.add(f);
f.setClient(this);
}
}

Mohammedia 84
Facture.java
package dao;
import java.util.Date; import java.io.*;
public class Facture implements Serializable {
private Long idFacture;
private Date dateFacture;
private double montant;
private Client client;
// Constructeurs
}

Mohammedia 85
Mapper la classe Client
<class name="Client" table="clients" >
<id name="idClient" column="ID_CLIENT">
<generator class="increment"/>
</id>
<property name="nomClient" column="NOM_CLIENT"/>
<property name="prenomClient" column="PRENOM_CLIENT"/>
<property name="societe" column="SOCIETE"/>
<property name="adresse" column="ADRESSE"/>
<set name="factures" inverse="true">
<key column="ID_CLIENT"/>
<one-to-many class="Facture"/>
</set>
</class>

Mohammedia 86
Mapper la classe Facture
<class name="Facture">
<id name="idFacture" column="ID_FACTURE">
<generator class="increment"/>
</id>
<property name="dateFacture" column="DATE_FACTURE"/>
<property name="montant" column="MONTANT"/>
<many-to-one name="client" column="ID_CLIENT"/>
</class>

Mohammedia 87
Facture.java
package dao;
import java.io.*;import java.util.*;import
javax.persistence.*;
@Entity
public class Facture implements Serializable{
@Id
private Long idFacture;
private Date dateFacture;
private double montant;
@ManyToOne
@JoinColumn(name="ID_CLI")
private Client client;
// Constructeurs

Mohammedia 88
Client.java
package dao;
import java.io.*;import java.util.*;import
javax.persistence.*;
@Entity
public class Client implements Serializable {
@Id
private Long idClient;
private String nomClient;
private String prenomClient; private String societe;
private String adresse;
@OneToMany(mappedBy="client",targetEntity=Facture.class,
fetch=FetchType.LAZY)
private Set<Facture> factures=new HashSet<Facture>();

Mohammedia 89
Ajouter un client
public void addClient(Client cli){
Session session=
session.save(cli);
}
public void addFacture(Facture fact,Long idClient){
Session session=
Client cli=(Client)session.get(Client.class,idClient);
cli.addFacture(fact);
session.save(fact);
}

Mohammedia 90
Mapping d’une
Association
OneToMany
et de l’héritage

Mohammedia 91
Ennoncé
Un client peut avoir plusieurs comptes.
Il existe deux types de compte : CompteCourant et
CompteEpargne
Chaque compte peut subir des opérations.
Description des entités:
Un client est défini par son code, son nom et son adresse
Un compte est défini par son numéro, son solde et sa date de
création
Un compte courant est un compte qui a la particularité d’avoir
un découvert
Un compte épargne est un compte qui possède un taux
d’intérêt.
Une opération est défini par un numéro, la date d’opération, le
montant de versement et le montant de retrait.

Mohammedia 92
Application à réaliser
Créer une application qui permet de saisir le numéro de compte et en
validant, afficher les information sur ce compte, son propriétaire et la liste des
opérations de ce compte

Mohammedia 93
Diagramme de classes et MLDR
Client
- codeClient : Long
- nomClient : String
- adresse : String
- comptes : Set
Compte
- numCompte : String
- dateCreation : Date
-solde : double
-Client : Client
-Operations:Set
CompteCourant
- decouvert : double
CompteEpargne
- taux : double
1 *
Operation
- idOperation : Long
- dateOperation : Date
- mtVersement : double
- mtRetrait : double
-compte : Compte
1 *
CLIENTS ( CODE_CLIENT, NOM_CLIENT, ADRESSE )
COMPTES ( NUM_COMPTE,TYPE_CPTE, DATE_CREATION, SOLDE,DECOUVERT,TAUX #CODE_CLIENT )
MLDR :
OPERATIONS ( ID_OPERATION, DATE_OPERATION , MT_VERS, MT_RETR, #NUM_COMPTE )

Mohammedia 94
Mapper l’héritage
Hibernate supporte les trois stratégies
d'héritage de base :
une table par hiérarchie de classe
une table par classe concrète
une table pour la classe parente et une
table pour chaque classe fille.

Mohammedia 95
Classe Client.java
package dao;
import java.util.HashSet; import java.util.Set;
public class Client {
private Long codeClient;
private String nom,adresse;
private Set<Compte>comptes=new HashSet<Compte>();
public Client() {
}
public Client(String nom, String adresse) {
this.nom = nom;
this.adresse = adresse;
}
public void addCompte(Compte c){
comptes.add(c);
c.setClient(this);
}
}

Mohammedia 96
Compte.java
package dao;
import java.util.*;
public abstract class Compte {
private String numCompte;private Date dateCreation;
private double solde;private Client client;
private Set<Operation> operations=new HashSet<Operation>();
public Compte() {
}
public Compte(String numCompte,Date dateCreation,double solde)
{
this.numCompte = numCompte;
this.dateCreation = dateCreation;
this.solde = solde;
}
public void addOperation(Operation op){
operations.add(op);
op.setCompte(this);
}
}

Mohammedia 97
Operation.java
package dao;
import java.util.Date;
public class Operation {
private Long numOperation;
private Date dateOperation;
private double mtVersement,mtRetrait;
private Compte compte;
public Operation() {
}
public Operation(Date dateOperation, double
mtVersement, double mtRetrait) {
this.dateOperation = dateOperation;
this.mtVersement = mtVersement;
this.mtRetrait = mtRetrait;
}
}

Mohammedia 98
CompteCourant.java
package dao;
public class CompteCourant extends Compte {
private double decouvert;
public CompteCourant() {
super();
}
public CompteCourant(String numCompte, Date
dateCreation,double solde,double dec) {
super(numCompte, dateCreation, solde);
this.decouvert=dec;
}
}

Mohammedia 99
CompteEpargne.java
package dao;
public class CompteEpargne extends Compte {
private double taux;
public CompteEpargne() {
super();
}
public CompteEpargne(String numCompte, Date
dateCreation,double solde,double taux) {
super(numCompte, dateCreation, solde);
this.taux=taux;
}
//Getters et Setters
}

Mohammedia 100
Client.hbm.xml
<class name="Client" table="CLIENTS">
<id name="codeClient" column="CODE_CLI">
</id>
<property name="adresse"></property>
<property name="nom"></property>
<set name="comptes" inverse="true" lazy="true">
<key column="CODE_CLI"></key>
<one-to-many class="Compte"/>
</set>
</class>

Mohammedia 101
Compte.hbm.xml
<class name="Compte" table="COMPTES">
<id name="numCompte" column="NUM_COMPTE"></id>
<discriminator column="TYPE" type="string" length="2">
</discriminator>
<property name="dateCreation"></property>
<property name="solde"></property>
<many-to-one name="client" column="CODE_CLI"></many-to-one>
<set name="operations" inverse="true" lazy="true">
<key column="NUM_COMPTE"></key>
<one-to-many class="Operation"/>
</set>
<subclass name="CompteCourant" discriminator-value="CC">
<property name="decouvert"></property>
</subclass>
<subclass name="CompteEpargne" discriminator-value="CE">
<property name="taux"></property>
</subclass>
</class>

Mohammedia 102
Operation.hbm.xml
<class name="Operation" table="OPERATIONS">
<id name="numOperation" column="NUM_OP">
</id>
<property name="dateOperation"></property>
<property name="mtVersement"></property>
<property name="mtRetrait"></property>
<many-to-one name="compte"
column="NUM_COMPTE"></many-to-one>
</class>

Mohammedia 103
Gestion des entités
package dao;
import org.hibernate.Session;import util.HibernateUtil;
/* AJOUTER UN NOUVEAU CLIENT */
public void addClient(Client c){
Session sess=
sess.beginTransaction();sess.save(c);
sess.getTransaction().commit();
}
/* AJOUTER UN NOUVEAU COMPTE D’UN CLIENT DONNE */
public void addCompte(Compte cpte,Long idCli){
Session sess=
sess.beginTransaction();
Client cli=(Client)sess.get(Client.class, idCli);
cli.addCompte(cpte);sess.save(cpte);
}

Mohammedia 104
/* AJOUTER UNE NOUVELLE OPERATION D’UN COMPTE DONNE */
public void addOperation(Operation op,String numCpte){
Session sess=
Compte cpte=(Compte)sess.get(Compte.class, numCpte);
cpte.addOperation(op);sess.save(op);
}
/* CONSULTER UN COMPTE SACHANT SON CODE */
public Compte getCompte(String numCpte){
Session sess=
Object o=sess.get(Compte.class, numCpte);
if(o==null) throw new RuntimeException("Compte
introuvable");
Compte cpte=(Compte)o;
return cpte;
}

Mohammedia 105
/* CONSULTER UN CLIENT SACHANT SON CODE */
public Client getClient(Long idc){
Session sess=
Object o=sess.get(Client.class, idc);
if(o==null) throw new RuntimeException("Client introuvable");
Client cpte=(Client)o;
return cpte;
}
}

Mohammedia 106
Application de Test
package dao;
public class TestDao {
dao.addClient(new Client("CLI1","ADR1"));
dao.addClient(new Client("CLI2","ADR2"));
dao.addCompte(new CompteCourant("CC1",new Date(),5000,8000),1L );
dao.addCompte(new CompteEpargne("CE1",new Date(),8000,5.5),1L );
dao.addOperation(new Operation(new Date(),4000, 0),"CC1");
dao.addOperation(new Operation(new Date(),0, 7000),"CC1");
try{
Compte c=dao.getCompte("CC1");
System.out.println("Solde:"+c.getSolde());
System.out.println("Type de Compte:"+c.getClass().getSimpleName());
System.out.println("Nom Client:"+c.getClient().getNom());
Iterator<Operation> ops=c.getOperations().iterator();
while(ops.hasNext()){
Operation op=ops.next();
System.out.println(op.getMtVersement()+"--"+op.getMtRetrait());
}
}
catch (Exception e) { System.out.println(e.getMessage());
}}}

Mohammedia 107
Spring FrameWork
M.Youssfi

Mohammedia 108
Serveur d’application : TOMCAT
Couche WEB Couche
Métier
Couche
DAO
Architecture J2EE
SGBD
Données
Métier
Contrôleur
Servlet
Vue
JSP
Modèle
Java
Beans
1
2
3
4
5
6
Client Léger
• HTML
• CSS
• Java Script
• XML
•Ajax
•Flash
DAO
Hibernate
JDBC
HTTP
Client Lourd
•AWT
•SWING
•SWT
RMI/EJB/CORBA/SOAP
STRUTS
JSF
Spring MVC
Spring
Couche
service

Mohammedia 109
Architecture d’une application
La couche [dao] s'occupe de l'accès aux données, le plus
souvent des données persistantes au sein d'un SGBD. Mais cela
peut être aussi des données qui proviennent de capteurs, du
réseau, ...
La couche [metier] implémente les algorithmes " métier " de
l'application. Cette couche est indépendante de toute forme
d'interface avec l'utilisateur.
C'est généralement la couche la plus stable de l'architecture.
Elle ne change pas si on change l'interface utilisateur ou la façon
d'accéder aux données nécessaires au fonctionnement de
l'application.
La couche [Présentation] qui est l'interface (graphique souvent)
qui permet à l'utilisateur de piloter l'application et d'en recevoir
des informations.

Mohammedia 110
Spring FrameWork

Mohammedia 111
Projets Spring
Spring
Inversion
de Contrôle
Inversion
de Contrôle
MVC
AOP

Mohammedia 112
Rôle de Spring
Spring est un framework qui peut intervenir dans les
différentes parties d’une projet J2EE :
Spring IOC: permet d’assurer l’injection des dépendances entres
les différentes couches de votre application (Inversion du
contrôle), de façon à avoir un faible couplage entre les différentes
parties de votre application.
Spring MVC: Implémenter le modèle MVC d’une application web
au même titre que STRUTS et JSF
Spring AOP: permet de faire la programmation orientée Aspect.
Peut être utilisé au niveau de la couche métier pour la gestion
des transactions.
Spring JDBC: Peut être exploiter au niveau de la couche d’accès
aux bases de données
Spring Remoting : offre un support qui permet de faciliter l’accès
à un objet distant RMI ou EJB.
Spring Web Services : permet de faciliter la création et l’accès
aux web services
Etc…

Mohammedia 113
Spring IOC
Inversion de Contrôle

Mohammedia 114
Rappels de quelque principes de
conception
Une application qui n’évolue pas meurt.
Une application doit être fermée à la modification et
ouverte à l’extension.
Une application doit s’adapter aux changements
Efforcez-vous à coupler faiblement vos classes.
Programmer une interface et non une
implémentation
Etc..

Mohammedia 115
Couplage fort
Quand une classe A est lié à une classe B, on dit que la classe A
est fortement couplée à la classe B.
La classe A ne peut fonctionner qu’en présence de la classe B.
Si une nouvelle version de la classe B (soit B2), est crée, on est
obligé de modifier dans la classe A.
Modifier une classe implique:
Il faut disposer du code source.
Il faut recompiler, déployer et distribuer la nouvelle application aux
clients.
Ce qui engendre un cauchemar au niveau de la maintenance de
l’aplication
A
b: B
calcul() : double
B
getValue() : double
1

Mohammedia 116
Exemple de couplage fort
package dao;
public double getValue(){
return(5);
}
}
MetierImpl
dao: DaoImpl
calcul() : double
DaoImpl
getValue() : double
1
package metier;
import dao.DaoImpl;
public class MetierImpl {
private DaoImpl dao;
public MetierImpl() {
dao=new DaoImpl();
}
public double calcul(){
double nb=dao.getValue();
return 2*nb;
}
}
package pres;
import metier.MetierImpl;
private static MetierImpl metier;
public static void main(String[]
args) {
metier=new MetierImpl();
System.out.println(metier.calcul());
}
}
Presentation
metier:MetierImpl
main(String[] a):void
1

Mohammedia 117
Problèmes du couplage fort
Dans l’exemple précédent, les classes MetierImpl et DaoImpl
sont liées par un couplage fort. De même pour les classe
Presentation et MetierImpl
Ce couplage fort n’a pas empêché de résoudre le problème au
niveau fonctionnel.
Mais cette conception nous ne a pas permis de créer une
application fermée à la modification et ouverte à l’extension.
En effet, la création d’une nouvelle version de la méthode
getValue() de la classe DaoImpl, va nous obliger d’éditer le code
source de l’application aussi bien au niveau de DaoImpl et aussi
MetierImpl.
De ce fait nous avons violé le principe « une application doit être
fermée à la modification et ouverte à l’exetension»
Nous allons voir que nous pourrons faire mieux en utilisant le
couplage faible.

Mohammedia 118
Couplage Faible.
Pour utiliser le couplage faible, nous devons utiliser les interfaces.
Considérons une classe A qui implémente une interface IA, et une classe B
qui implémente une interface IB.
Si la classe A est liée à l’interface IB par une association, on dit que le
classe A et la classe B sont liées par un couplage faible.
Cela signifie que la classe B peut fonctionner avec n’importe quelle classe
qui implémente l’interface IA.
En effet la classe B ne connait que l’interface IA. De ce fait n’importe quelle
classe implémentant cette interface peut être associée à la classe B, sans
qu’il soit nécéssaire de modifier quoi que se soit dans la classe B.
Avec le couplage faible, nous pourrons créer des application fermée à la
modification et ouvertes à l’extension.
AImpl
b: IB
calcul() : double
BImpl
getValue() : double
1 IB
getValue() : double
IA
calcul() : double

Mohammedia 119
Exemple de coupage faible
package dao;
public class DaoImpl implements IDao
{
public double getValue() {
return 5;
}
}
MetierImpl
dao: IDao
calcul() : double
DaoImpl
getValue() : double
1 IDao
getValue() : double
package dao;
public interface IDao {
public double getValue();
}
package metier;
import dao.IDao;
public class MetierImpl
implements IMetier {
private IDao dao;
public double calcul() {
double nb=dao.getValue();
return 2*nb;
}
}
IMetier
calcul() : double
Presentation
metier:IMetier
main(String[] a):void
1
package metier;
public interface IMetier {
public double calcul();
}

Mohammedia 120
Injection des dépendances
Fichier texte de configuration : config.txt
ext.DaoImp
metier.MetierImpl
Injection par instanciation statique :
import metier.MetierImpl;
import dao.DaoImpl;
MetierImpl metier=new MetierImpl();
metier.setDao(dao);
}
}

Mohammedia 121
Injection des dépendances
Injection par instanciation dynamique parréflection :
import java.io.*;import java.lang.reflect.*;
import java.util.Scanner; import metier.IMetier;
import dao.IDao;
try {
Scanner scanner=new Scanner(new File("config.text"));
String daoClassname=scanner.next();
String metierClassName=scanner.next();
Class cdao=Class.forName(daoClassname);
IDao dao= (IDao) cdao.newInstance();
Class cmetier=Class.forName(metierClassName);
IMetier metier=(IMetier) cmetier.newInstance();
Method meth=cmetier.getMethod("setDao",new Class[]{IDao.class});
meth.invoke(metier, new Object[]{dao});
} catch (Exception e) { e.printStackTrace(); }
}
}

Mohammedia 122
Injection des dépendances avec Spring.
L’injection des dépendance, ou l’inversion de
contrôle est un concept qui intervient généralement
au début de l’exécution de l’application.
Spring IOC commence par lire un fichier XML qui
déclare quelles sont différentes classes à instancier
et d’assurer les dépendances entre les différentes
instances.
Quand on a besoin d’intégrer une nouvelle
implémentation à une application, il suffirait de la
déclarer dans le fichier xml de beans spring.

Mohammedia 123
Injection des dépendances dans une application java standard
<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE beans PUBLIC "-//SPRING//DTD BEAN 2.0//EN"
"http://www.springframework.org/dtd/spring-beans-
2.0.dtd" >
<beans>
<bean id="d" class="dao.DaomImpl2"></bean>
<bean id="metier" class="metier.MetierImpl">
<property name="dao" ref="d"></property>
</bean>
</beans>
metier:MetierImpl
dao:
calcul() : double
d:DaoImpl
getValue() : double

Mohammedia 124
Injection des dépendances dans une application java standard
package pres;
import metier.IMetier;
import org.springframework.beans.factory.xml.XmlBeanFactory;
import org.springframework.core.io.ClassPathResource;
XmlBeanFactory bf=new XmlBeanFactory(new
ClassPathResource("spring-beans.xml"));
IMetier m=(IMetier) bf.getBean("metier");
System.out.println(m.calcul());
}
}
Pour une application java classique, le fichier « spring-beans.xml » devrait être
enregistré dans la racine du classpath. C’est-à-dire le dossier src.

Mohammedia 125
Structure du projet

Mohammedia 126
Les Threads en Java
M.Youssfi

Mohammedia 127
Qu'est ce qu'un thread
Java est un langage multi-threads
Il permet d’exécuter plusieurs blocs d’instructions à la fois.
Dans ce cas, chaque bloc est appelé Thread ( tâche ou fil )
OS
App1
Processus1
Tread1 Tread2 Tread3
App2
Processus2
App3
Processus3
CPU
-Registres
-UAL

Mohammedia 128
Création et démarrage d'un thread
En Java, il existe, deux techniques pour créer
un thread:
Soit vous dérivez votre thread de la classe
java.lang.Thread,
soit vous implémentez l'interface
java.lang.Runnable.

Mohammedia 129
Créer un thread en dérivant de la
classe java.lang.Thread.
public class ThreadClass extends Thread {
// Les attrbuts de la classe
// Les constructeurs de la classe
// Méthode de la classe
@Override
public void run() {
// Code exécuté par le thread
}
ThreadClass t1=new ThreadClass();
t1.start();t2.start();
}
}

Mohammedia 130
Exemple de classe héritant de Thread
public class Voiture extends Thread {
private String nom;
private int compteur;
public Voiture(String nom) {
this.nom=nom;
}
public void run(){
try{
for(int i=0;i<10;i++){
++compteur;
System.out.println("Voiture:"+nom+"
I="+i+"Compteur="+compteur);
Thread. sleep(1000);
}}catch(InterruptedException e){
e.printStackTrace(); }
}
public static void main(String[]args){
Voiture v1=new Voiture("BMW");
Voiture v2=new Voiture("Clio");
v1.start();
v2.start();
}
}
Exécution :
Voiture BMW I=0 Compteur=1
Voiture Clio I=0 Compteur=1
……
v1:Voiture
nom="BMW"
compteur=0
run() {
}
:Thread
start(){ }
run() {
}
v2:Voiture
nom="Clio"
compteur=0
run() {
}
:Thread
start(){ }
run() {
}

Mohammedia 131
Créer un thread en implémentant
l'interface java.lang.Runnable.
public class ThreadClass implements Runnable {
// Les attrbuts de la classe
// Les constructeurs de la classe
// Méthode de la classe
@Override
public void run() {
// Code exécuté par le thread
}
new Thread(t1).start();new Thread(t2).start();
}
}

Mohammedia 132
Exemple de classe implémentant Runnable
public class Voiture implements Runnable {
private String nom;
this.nom=nom;
}
public void run(){
try{
++compteur;
System.out.println("Voiture:"+nom+"
I="+i+"Compteur="+compteur);
}
Voiture v1=new Voiture("BMW");
Voiture v2=new Voiture("Clio");
new Thread(v1).start();
}
}
Exécution :
…..;
v2:Voiture
nom="Clio"
compteur=0
run() {
}
:Thread
start(){ }
run() {
}
:Thread
start(){ }
run() {
}
:Thread
start(){ }
run() {
}
v1:Voiture
nom="BMW"
compteur=0
run() {
}

Mohammedia 133
Quelle technique choisir ?
Les attributs de votre
classe sont partagés
pour tous les threads
qui y sont basés.
Dans certains cas, il
peut s'avérer que cela
soit un atout.
L'héritage reste
possible. En effet, on
peut implémenter
autant d'interfaces que
l'on souhaite.
implements Runnable
On ne peut plus
hériter d'une autre
classe.
Chaque thread a ses
données qui lui sont
propres.
extends Thread
InconvénientsAvantagesMéthode

Mohammedia 134
Gestion des threads
Cycle de vie d'un thread

Mohammedia 135
Démarrage, suspension, reprise et arrêt
d'un thread.
public void start() : cette méthode permet de démarrer un thread. En
effet, si vous invoquez la méthode run (au lieu de start) le code
s'exécute bien, mais aucun nouveau thread n'est lancé dans le
système. Inversement, la méthode start, lance un nouveau thread dans
le système dont le code à exécuter démarre par le run.
public void suspend() : cette méthode permet d'arrêter
temporairement un thread en cours d'exécution.
public void resume() : celle-ci permet de relancer l'exécution d'un
thread, au préalable mis en pause via suspend. Attention, le thread ne
reprend pas au début du run, mais continue bien là où il s'était arrêté.
public void stop() : cette dernière méthode permet de stopper, de
manière définitive, l'exécution du thread. Une autre solution pour
stopper un thread consiste à simplement sortir de la méthode run.

Mohammedia 136
Gestion de la priorité d'un thread.
Vous pouvez, en Java, jouer sur la priorité de vos threads.
Sur une durée déterminée, un thread ayant une priorité plus haute
recevra plus fréquemment le processeur qu'un autre thread. Il
exécutera donc, globalement, plus de code.
La priorité d'un thread va pouvoir varier entre 0 et 10. Mais
attention, il n'est en a aucun cas garanti que le système hôte saura
gérer autant de niveaux de priorités.
Des constantes existent et permettent d'accéder à certains niveaux
de priorités : MIN_PRIORITY (0) - NORM_PRIORITY (5) -
MAX_PRIORITY (10).
Pour spécifier la priorité d’un thread, il faut faire appel à la méthode
setPriority(int p) de la classe Thread
Exemple :
Thread t=new Thread();
t.setPriority(Thread.MAX_PIORITY);

Mohammedia 137
Synchronisation de threads et accès aux
ressources partagées.
Lorsque que vous lancez une JVM (Machine Virtuelle Java),
vous lancez un processus.
Ce processus possède plusieurs threads et chacun d'entre
eux partage le même espace mémoire.
En effet, l'espace mémoire est propre au processus et non à
un thread.
Cette caractéristique est à la fois un atout et une contrainte.
En effet, partager des données pour plusieurs threads est
relativement simple.
Par contre les choses peuvent se compliquer sérieusement
si la ressource (les données) partagée est accédée en
modification
il faut synchroniser les accès concurrents. Nous sommes
certainement face à l'un des problèmes informatiques les
plus délicats à résoudre.

Mohammedia 138
Soit l’exemple suivant:
public class MaClasse extends Thread{
private static int compteur;
public void run(){
compteur=compteur+1;
System.out.println(compteur);
}
public static void main(String[] Args){
MaClasse t1=new MaClasse();
MaClasse t2=new MaClasse();
t1.start(); t2.start();
}
}
0
RAM
compteur
Maclasse
t1
t2
CPU
registre

Mohammedia 139
Imaginez qu'un premier thread évalue l'expression
MaClasse.Compteur + 1 mais que le système lui hôte le cpu,
juste avant l'affectation, au profit d'un second thread.
Ce dernier se doit lui aussi d'évaluer la même expression. Le
système redonne la main au premier thread qui finalise
l'instruction en effectuant l'affectation, puis le second en fait de
même.
Au final de ce scénario, l'entier aura été incrémenté que d'une
seule et unique unité.
De tels scénarios peuvent amener à des comportements
d'applications chaotiques.
Il est donc vital d'avoir à notre disposition des mécanismes de
synchronisation.

Mohammedia 140
Notions de verrous
L'environnement Java offre un premier mécanisme de synchronisation : les
verrous (locks en anglais).
Chaque objet Java possède un verrou et seul un thread à la fois peut verrouiller
un objet.
Si d'autres threads cherchent à verrouiller le même objet, ils seront endormis
jusqu'à que l'objet soit déverrouillé.
Cela permet de mettre en place ce que l'on appelle plus communément une
section critique.
Pour verrouiller un objet par un thread, il faut utiliser le mot clé synchronized.
En fait, il y a deux façons de définir une section critique. Soit on synchronise un
ensemble d'instructions sur un objet, soit on synchronise directement l'exécution
d'une méthode pour une classe donnée.
Dans le premier cas, on utilise l'instruction synchronized :
synchronized(object) {
//Instructions de manipulation d'une ressource partagée.
}
Dans le second cas, on utilise le qualificateur synchronized sur la méthode
considérée:
public synchronized void meth(int param) {
// Le code de la méthode synchronizée.}

Mohammedia 141
Exemple : Synchroniser les threads au moment de
l’incrémentation de la variable compteur
private String nom;
this.nom=nom;
}
public void run(){
try{
synchronized (this) {
++compteur;
}
System.out.println("Voiture:"+nom+" I="+i+"Compteur="+compteur);
}
Voiture v1=new Voiture("BMW"); Voiture v2=new Voiture("Clio");
new Thread(v1).start();new Thread(v2).start();
}
}

Mohammedia 142
Exemple : Synchroniser les threads avant l’accès à la méthode run
private String nom;
this.nom=nom;
}
public synchronized void run(){
try{
++compteur;
System.out.println("Voiture:"+nom+" I="+i+"Compteur="+compteur);
}
Voiture v1=new Voiture("BMW"); Voiture v2=new Voiture("Clio");
new Thread(v1).start();new Thread(v2).start();
}
}

Mohammedia 143
Sockets dans java
Par M.Youssfi

Mohammedia 144
Applications distribuées
Machine 1
Application1
Machine 2
Application2
TCP/IP ou UDP
Technologies d’accès :
• Sockets ou DataGram
• RMI (JAVA)
• CORBA (Multi Langages)
• EJB (J2EE)
• Web Services (HTTP+XML)

Mohammedia 145
Principe de base Création d’un serveur:
ServerSocket ss=new ServerSocket(1234);
s:Socket
getInpuStream()
getOutPutStream()
is
os
read
writeis
os
write
read
Socket s=new Socket("192.168.1.23",1234)
Création d’un client :
Socket s=ss.accept();
InputStream is=s.getInputStream();
OutputStream os=s.getOutputStream();
int nb=is.read();
int rep=nb*2;
os.write(rep);
InputStream is=s.getInputStream();
OutputStream os=s.getOutputStream();
os.write(23);
int rep=is.read();
System.out.println(rep);
Connexion
s:Socket
getOutpuStream()
getInPutStream()
ss:ServerSocket
port=1234
accept():Socket

Mohammedia 146
Exemple d’un serveur simple
import java.io.*;import java.net.*;
public class Serveur {
try {
System.out.println("j'attend la connexion d'un client");
Socket clientSocket=ss.accept();
System.out.println("Nouveau client connecté");
System.out.println("Génération de objet InptStream et
OutputStream de la socket");
InputStream is=clientSocket.getInputStream();
OutputStream os=clientSocket.getOutputStream();
System.out.println("J'attend un nombre (1 octet)!");
int nb=is.read();
System.out.println("J'envoie la réponse");
os.write(nb*5);
System.out.println("Déconnexion du client");
clientSocket.close();
} catch (IOException e) {
e.printStackTrace();
}
}
}

Mohammedia 147
Exemple d’un client simple
import java.io.*;import java.net.*;import java.util.Scanner;
public class Client {
try {
System.out.println("Créer une connexion au serveur:");
Socket clientSocket=new Socket("localhost", 123);
System.out.println("Génération de objet InptStream et OutputStream
de la socket");
InputStream is=clientSocket.getInputStream();
OutputStream os=clientSocket.getOutputStream();
System.out.print("Lire un nombre au clavier NB=");
Scanner clavier=new Scanner(System.in);
int nb=clavier.nextInt();
System.out.println("Envoyer le nombre "+nb+" au serveur");
os.write(nb);
System.out.println("Attendre la réponse du serveur:");
int rep=is.read();
System.out.println("La réponse est :"+rep);
} catch (Exception e) {
}
}
}

Mohammedia 148
Lancement du serveur sur ligne de
commandes

Mohammedia 149
Lancement du client sur ligne de
commandes

Mohammedia 150
Saisir un nombre par le client et l’envoyer
au serveur

Mohammedia 151
Recevoir et envoyer des chaînes de caractères
Création de l’objet ServerSocket
Attendre une connexion d’un client
Socket sock=ss.accept();
Pour lire une chaîne de caractère envoyée par le client :
InputStream is=sock.getInputStream();
InputStreamReader isr=new InputStreamReader(is);
BufferedReader br=new BufferedReader(isr);
String s=br.readLine();
Pour envoyer une chaîne de caractères au client
OutputStream os=sock.getOutputStream();
PrintWriter pw=new PrintWriter(os,true);
pw.println("Chaîne de caractères");
is:InputStream
read():int
Isr:InputStreamReader
read():int
br:BufferedReader
readLine():String
Lire
os:OutputStream
wrire(int c):void
pw:PrintWriter
println(String s):void
Envoyer

Mohammedia 152
R/E des objets (Sérialisation et désérialisation)
Une classe Sérializable:
public class Voiture implements Serializable{
String mat;int carburant;
public Voiture(String m, int c) { mat=m; carburant=c;}
}
Pour sérialiser un objet (envoyer un objet vers le client)
OutputStream os=sock.getOutputStream();
ObjectOutputStream oos=new ObjectOutputStream(os);
Voiture v1=new Voiture("v212",50);
oos.writeObject(v1);
Pour lire un objet envoyé par le client ( désérialisation)
InputStream is=sock.getInputStream();
ObjectInputStream ois=new ObjectInputStream(is);
Voiture v=(Voiture) ois.readObject();
is:InputStream
read():int
ois:ObjectInputStream
readObject():Object
Lire
os:OutputStream
wrire(int c):void
oos:ObjectOutputStream
writeObject(Object o):void
Envoyer

Mohammedia 153
Serveur Multi-Threads
Pour qu’un serveur puisse communiquer
avec plusieurs client en même temps, il faut
que:
Le serveur puisse attendre une connexion à tout
moment.
Pour chaque connexion, il faut créer un nouveau
thread associé à la socket du client connecté, puis
attendre à nouveau une nouvelle connexion
Le thread créé doit s’occuper des opérations
d’entrées-sorties (read/write) pour communiquer
avec le client indépendamment des autres
activités du serveur.

Mohammedia 154
Connections Multithread
ClientSocket:Socket
Thread
IS
OS
ClientSocket:Socket
Thread
IS
OS
ClientSocket:Socket
Thread
IS
OS
ServerSocket
Thread
IS
OS
Socket
Thread1
IS
OS
Socket
Thread2
IS
OS
Socket
Thread3
Connection
Client
Serveur
stdIn
stdIn
stdIn

Mohammedia 155
Implémentation d’un serveur multi-thread
Le serveur se compose au minimum par deux classes:
ServeurMultiThread.java : serveur principal
import java.io.*; import java.net.*;
public class ServeurMultiThread extends Thread {
int nbClients=0; // pour compter le nombre de clients connectés
public void run(){
try {
System.out.println("J'attend une connexion");
while(true){
Socket s=ss.accept();
++nbClients;
new ServiceClient(s,nbClients).start();
}
} catch (IOException e) {e.printStackTrace();}
} // Fin de la méthode run
new ServeurMultiThread().start();
}}

Mohammedia 156
Implémentation d’un serveur multi-thread
La classe qui gère les entrées-sorties : ServiceClient.java
import java.io.*; import java.net.*;
public class ServiceClient extends Thread {
Socket client; int numero;
public ServiceClient(Socket s,int num){client=s;numero=num; }
public void run(){
try {
BufferedReader in=new BufferedReader(
new InputStreamReader(client.getInputStream()));
PrintWriter out=new PrintWriter(client.getOutputStream(),true);
System.out.println("Client Num "+numero);
out.println("Vous etes le client num "+numero);
while(true){
String s=in.readLine();
out.println("Votre commande contient "+ s.length()+" caractères");
} } catch (IOException e) { e.printStackTrace();}
}
}

Mohammedia 157
Lancement du serveur multithreads

Mohammedia 158
Lancement des clients avec telnet

Mohammedia 159
Communication entre les clients et le serveur

Mohammedia 160
Architectures distribuées
Par M.Youssfi

Mohammedia 161
Machine 1
Application1
Machine 2
Application2
TCP/IP ou UDP
Technologies d’accès :
• Sockets
• RMI (JAVA)
• CORBA (Multi Langages)
• EJB (J2EE)
• Web Services (HTTP+XML)

Mohammedia 162
Architectures Distribuées
SGBD
Serveur d’application
Couche DAO
Couche métier
Couche webCouche Service
MiddleWares :
- RMI
- CORBA
- EJB
- Web Services
Client HTTP
HTTP
SGBD
Serveur d’application
Couche DAO
Couche métier
Couche web Couche Service
MiddleWares:
- RMI
- CORBA
- EJB
- Web Services
Client HTTP
HTTP
TCP/IP
UDP
Entreprise 1 Entreprise 2

Mohammedia 163
Une application distribuée est une application
dont les classes sont réparties sur plusieurs
machines différentes.
Dans de telles applications, on peut invoquer
des méthodes à distance.
Il est alors possible d’appeler les méthode
d’un objet qui n'est pas situé sur la machine
locale.

Mohammedia 164
RPC : Remote Procedure Calls
Déjà dans le langage C, il était possible de faire de l'invocation
à distance en utilisant RPC.
RPC étant orienté "structure de données", il ne suit pas le
modèle "orienté objet".
RMI : Remote Method Invocation
RMI est un middleware qui permet l'utilisation d'objets sur des
JVM distantes.
RMI va plus loin que RPC puisqu'il permet non seulement
l‘envoi des données d’un objet, mais aussi de ses méthodes.
Cela se fait en partie grâce à la sérialisation des objets
RMI est utilisé pour créer des applications distribuées
développées avec Java.

Mohammedia 165
Application distribuée
CORBA : Common Object Request Broker Architecture
Il existe une technologie, non liée à Java, appelée
CORBA qui est un standard d'objet réparti.
CORBA a été conçue par l’OMG (Object Management
Group), un consortium regroupant 700 entreprises
dont Sun.
Le grand intérêt de CORBA est qu'il fonctionne sous
plusieurs langages, mais il est plus lourd à mettre en
place.

Mohammedia 166
Application distribuée
EJB : Entreprise Java Beans
Avec Le développement des serveur d’applications J2EE Sun,
a créé la technologie EJB qui permet également de créer des
composants métier distribués.
Cette technologie est dédiée pour les applications J2EE
Les EJB utilise RMI et CORBA
Web Services : ( Protocole SOAP = HTTP + XML )
Avec le développement du web et de la technologie XML, La
technologie de distribution « Web Services » a été développée.
Avec les web services, on peut développer des applications
distribuées multi langages et multi plateformes.
Les web services sont plus facile à mettre en œuvre.
Les web services exploitent deux concepts XML et HTTP
Toutes ces technologies de création des applications
collaboratives s’appuient sur les SOCKETS

Mohammedia 167
Accès à un objet distant via un middleware
od:ObjetDistant
Varibales
méthode1()
méthode2()
InterfaceObjetDistant
méthode1()
méthode2()
implements
RMI CORBA EJB WSTCP/IP
Serveur (RMI/CORBA/EJB/WS)
Nom de l’objet distant Référence de l’objet distant
OD1 Réf1
OD2 Réf2
SKELETON
Naming Service
InterfaceObjetDistant
méthode1()
méthode2()
STUB
RMI
CORBA
EJB
WS
Appel d’une méthode distante
TCP/IP
Client Distant
Invocation
De Méthodes
Récupérer
Réf de l’objet
Sachant le nom

Mohammedia 168
RMI

Mohammedia 169
Architecture
Serveur
od: BanqueImpl
Conversion(double mt):double
1. Créer l’objet distant
: SKELETON
Port=x
Client
Nom de l’objet distant Référence de l’objet distant
Banque Réf1 : IP /Port/ Ad mém
OD2 Réf2
Naming Service : IP et Port connus
2. Publier
La référence
De l’objet
distant
3. Récupérer
La référence
De l’objet
distant
5. Conexion
6.conversion(5)
: STUB
4. Créer le stub
7. conversion(5)
8.conversion(5) 9.res=50
10.res=50
11.res=50

Mohammedia 170
RMI
Le but de RMI est de créer un modèle objet distribué
Java
RMI est apparu dès la version 1.1 du JDK
Avec RMI, les méthodes de certains objets (appelés
objets distants) peuvent être invoquées depuis des
JVM différentes (espaces d adressages distincts)
En effet, RMI assure la communication entre le
serveur et le client via TCP/IP et ce de manière
transparente pour le développeur.
Il utilise des mécanismes et des protocoles définis et
standardisés tels que les sockets et RMP (Remote
Method Protocol).
Le développeur n'a donc pas à se soucier des
problèmes de niveaux inférieurs spécifiques aux
technologies réseaux.

Mohammedia 171
Rappel sur les interfaces
Dans java, une interface est une classe
abstraite qui ne contient que des méthode
abstraites.
Dans java une classe peut hériter d’une seule
classe et peut implémenter plusieurs
interface.
Implémenter une interface signifie qu’il faut
redéfinir toutes les méthodes déclarées dans
l’interface.

Mohammedia 172
Exemple
Un exemple d’interface
public interface IBanque{
public void verser(float mt);
}
Un exemple d’implémentation
public class BanqueImpl implements IBanque{
private float solde ;
public void verser(float mt){
solde=solde+mt;
}
}

Mohammedia 173
Architecture de RMI
Interfaces:
Les interfaces est le cœur de RMI.
L’architecture RMI est basé sur un principe
important :
La définition du comportement et l’exécution de ce
comportement sont des concepts séparés.
La définition d’un service distant est codé en
utilisant une interface Java.
L’implémentation de ce service distant est codée
dans une classe.

Mohammedia 174
Coches de RMI
RMI est essentiellement construit sur
une abstraction en trois couches.
Stubs et Skeletons (Souche et Squelette)
Remote Reference Layer (Couche de
référencement distante)
Couche Transport

Mohammedia 175
Architecture de RMI
Architecture 1

Mohammedia 176
Stubs et Skeletons
Les stubs sont des classes placées dans la machine
du client.
Lorsque notre client fera appel à une méthode
distante, cet appel sera transféré au stub.
Le stub est donc un relais du côté du client. Il devra
donc être placé sur la machine cliente.
Le stub est le représentant local de l’objet distant.
Il emballe les arguments de la méthode distante et les
envoie dans un flux de données vers le service RMI
distant.
D’autre part, il déballe la valeur ou l’objet de retour de
la méthode distante.
Il communique avec l’objet distant par l’intermédiaire
d’un skeleton.

Mohammedia 177
Stubs et Skeletons
Le skéleton est lui aussi un relais mais du côté
serveur. Il devra être placé sur la machine du serveur.
Il débale les paramètres de la méthode distante, les
transmet à l’objet local et embale les valeurs de
retours à renvoyer au client.
Les stubs et les skeletons sont donc des
intermédiaires entre le client et le serveur qui gèrent le
transfert distant des données.
On utilise le compilateur rmic pour la génération des
stubs et des skeletons avec le JDK
Depuis la version 2 de Java, le skeleton n’existe plus.
Seul le stub est nécessaire du côté du client mais
aussi du côté serveur.

Mohammedia 178
Remote Reference Layer
La deuxième couche est la couche de référence
distante.
Ce service est assuré par le lancement du
programme rmiregistry du coté du serveur
Le serveur doit enregistrer la référence de chaque
objet distant dans le service rmiregistry en attribuant
un nom à cet objet distant.
Du coté du client, cette couche permet l’obtention
d’une référence de l’objet distant à partir de la
référence locale (le stub) en utilisant son nom
rmiregsitry

Mohammedia 179
Couche transport
La couche transport est basée sur les connexions
TCP/IP entre les machines.
Elle fournit la connectivité de base entre les 2 JVM.
De plus, cette couche fournit des stratégies pour
passer les firewalls.
Elle suit les connexions en cours.
Elle construit une table des objets distants disponibles.
Elle écoute et répond aux invocations.
Cette couche utilise les classes Socket et
ServerSocket.
Elle utilise aussi un protocole propriétaire R.M.P.
(Remote Method Protocol).

Mohammedia 180
Démarche RMI
1. Créer les interfaces des objets distants
2. Créer les implémentation des objets distants
3. Générer les stubs et skeletons
4. Créer le serveur RMI
5. Créer le client RMI
6. Déploiement Lancement
Lancer l’annuaire RMIREGISTRY
Lancer le serveur
Lancer le client

Mohammedia 181
Exemple
Supposant qu’on veut créer un serveur
RMI qui crée un objet qui offre les
services distants suivant à un client
RMI:
Convertir un montant de l’euro en DH
Envoyer au client la date du serveur.

Mohammedia 182
1- Interface de l’objet distant
InterfServiceDistant
getServerDate() : Date
conversion (double mt) : double
Java.rmi.Remote
import java.rmi.Remote;import java.rmi.RemoteException;
public interface InterfServiceDistant extends Remote {
public Date getServerDate() throws RemoteException;
public double convertEuroToDH(double montant) throws
RemoteException;
}

Mohammedia 183
Interfaces
La première étape consiste à créer une interface
distante qui décrit les méthodes que le client pourra
invoquer à distance.
Pour que ses méthodes soient accessibles par le
client, cette interface doit hériter de l'interface
Remote.
Toutes les méthodes utilisables à distance doivent
pouvoir lever les exceptions de type
RemoteException qui sont spécifiques à l'appel
distant.
Cette interface devra être placée sur les deux
machines (serveur et client).

Mohammedia 184
Implémentation
Il faut maintenant implémenter cette interface distante
dans une classe. Par convention, le nom de cette
classe aura pour suffixe Impl.
Notre classe doit hériter de la classe
java.rmi.server.RemoteObject ou de l ’une de de ses
sous-classes.
La plus facile à utiliser étant
java.rmi.server.UncicastRemoteObject.
C’est dans cette classe que nous allons définir le
corps des méthodes distantes que pourront utiliser nos
clients

Mohammedia 185
Deuxième étape : Implémentation de
l’objet distant
import java.rmi.RemoteException;
import java.rmi.server.UnicastRemoteObject;
public class ImplServiceDistant extends UnicastRemoteObject implements
InterfServiceDistant {
public ImplServiceDistant()throws RemoteException{
}
public Date getServerDate() throws RemoteException {
return new Date();
}
public double convertEuroToDH(double montant) throws RemoteException {
return montant*11.3;
}
}
ImplServiceDistant
UnicastRemoteObject InterfServiceDistant
extends implements

Mohammedia 186
Implémentation
Il faut maintenant implémenter cette interface distante
dans une classe. Par convention, le nom de cette
classe aura pour suffixe Impl.
Notre classe doit hériter de la classe
java.rmi.server.RemoteObject ou de l ’une de de ses
sous-classes.
La plus facile à utiliser étant
java.rmi.server.UncicastRemoteObject.
C’est dans cette classe que nous allons définir le
corps des méthodes distantes que pourront utiliser nos
clients

Mohammedia 187
STUBS et SKELETONS
Si l’implémentation est créée, les stubs et skeletons peuvent
être générés par l’utilitaire rmic en écrivant la commande:
Rmic NOM_IMPLEMENTATION

Mohammedia 188
Naming Service
Les clients trouvent les services distants en utilisant
un service d'annuaire activé sur un hôte connu avec
un numéro de port connu.
RMI peut utiliser plusieurs services d'annuaire, y
compris Java Naming and Directory Interface
(JNDI).
Il inclut lui-même un service simple appelé
(rmiregistry).
Le registre est exécuté sur chaque machine qui
héberge des objets distants (les serveurs) et
accepte les requêtes pour ces services, par défaut
sur le port 1099.

Mohammedia 189
Utilisation de RMI
Un serveur crée un service distant en créant d'abord
un objet local qui implémente ce service.
Ensuite, il exporte cet objet vers RMI.
Quand l objet est exporté, RMI crée un service
d’écoute qui attend qu’un client se connecte et envoie
des requêtes au service.
Après exportation, le serveur enregistre cet objet dans
le registre de RMI sous un nom public qui devient
accessible de l’extérieur.
Le client peut alors consulter le registre distant pour
obtenir des références à des objets distants.

Mohammedia 190
Le serveur
Notre serveur doit enregistrer auprès du registre RMI
l’objet local dont les méthodes seront disponibles à
distance.
Cela se fait grâce à la méthode statique bind() ou
rebind() de la classe Naming.
Cette méthode permet d’associer (enregistrer) l’objet
local avec un synonyme dans le registre RMI.
L’objet devient alors disponible par le client.
ObjetDistantImpl od = new ObjetDistantImpl();
Naming.rebind("rmi://localhost:1099/NOM_Service",od);

Mohammedia 191
Code du serveur RMI
import java.rmi.Naming;
public class ServeurRMI {
try {
// Créer l’objet distant
ImplServiceDistant od=new ImplServiceDistant();
// Publier sa référence dans l’annuaire
Naming.rebind("rmi://localhost:1099/SD",od);
}
}}

Mohammedia 192
Client
Le client peut obtenir une référence à un objet distant par l’utilisation
de la méthode statique lookup() de la classe Naming.
La méthode lookup() sert au client pour interroger un registre et
récupérer un objet distant.
Elle retourne une référence à l’objet distant.
La valeur retournée est du type Remote. Il est donc nécessaire de
caster cet objet en l’interface distante implémentée par l’objet distant.
import java.rmi.Naming;
public class ClientRMI {
try {
InterfServiceDistant stub=
(InterfServiceDistant)Naming.lookup("rmi://localhost:1099/SD");
System.out.println("Date du serveur:"+stub.getServerDate());
System.out.println("35 euro vaut "+stub.convertEuroToDH(35));
}}}

Mohammedia 193
Lancement
Il est maintenant possible de lancer l’application. Cela va
nécessiter l’utilisation de trois consoles.
La première sera utilisée pour activer le registre. Pour cela, vous
devez exécuter l’utilitaire rmiregistry
Dans une deuxième console, exécutez le serveur. Celui-ci va
charger l’implémentation en mémoire, enregistrer cette référence
dans le registre et attendre une connexion cliente.
Vous pouvez enfin exécuter le client dans une troisième console.
Même si vous exécutez le client et le serveur sur la
même machine, RMI utilisera la pile réseau et TCP/IP
pour communiquer entre les JVM.

Mohammedia 194
Lancement
Lancement de l’annuaire pui du serveur rmi :
Lancement du client RMI :

Mohammedia 195
JNDI (Java Naming and Directory
Interface)
JNDI est l'acronyme de Java Naming and Directory Interface.
Cette API fournit une interface unique pour utiliser différents
services de nommages ou d'annuaires et définit une API
standard pour permettre l'accès à ces services.
Il existe plusieurs types de service de nommage parmi lesquels :
DNS (Domain Name System) : service de nommage utilisé sur
internet pour permettre la correspondance entre un nom de domaine
et une adresse IP
LDAP(Lightweight Directory Access Protocol) : annuaire
NIS (Network Information System) : service de nommage réseau
développé par Sun Microsystems
COS Naming (Common Object Services) : service de nommage
utilisé par Corba pour stocker et obtenir des références sur des
objets Corba
RMI Registry : service de nommage utilisé par RMI
etc, ...

Mohammedia 196
JNDI (Java Naming and Directory
Interface)
Un service de nommage permet d'associer un nom
unique à un objet et de faciliter ainsi l'obtention de
cet objet.
Un annuaire est un service de nommage qui
possède en plus une représentation hiérarchique
des objets qu'il contient et un mécanisme de
recherche.
JNDI propose donc une abstraction pour permettre
l'accès à ces différents services de manière
standard. Ceci est possible grâce à l'implémentation
de pilotes qui mettent en œuvre la partie SPI de
l'API JNDI. Cette implémentation se charge
d'assurer le dialogue entre l'API et le service utilisé.

Mohammedia 197
Architecture JNDI
L’architecture de JNDI se compose d’une API et d’un Service Provider
Interface (SPI). Les applications Java emploient l’API JNDI pour
accéder à une variété de services de nommage et d’annuaire. Le SPI
permet de relier, de manière transparente, une variété de services de
nommage et d'annuaire ; permettant ainsi à l’application Java d’accéder
à ces services en utilisant l’API JNDI
API JNDI
Pilote
DNS
Application Cliente Java
SPI JNDI
DNS LDAP CORBARMI autres
Pilote
LDAP
Pilote
RMI
Pilote
CORBA
Pilote
Autres

Mohammedia 198
Architecture JNDI
JNDI est inclus dans le JDK Standard (Java 2 SDK)
depuis la version 1.3. Pour utiliser JNDI, vous devez
possédez les classes JNDI et au moins un SPI
(JNDI Provider).
La version 1.4 du JDK inclut 3 SPI pour les services
de nommage/annuaire suivant :
Lightweight Directory Access Protocol (LDAP)
Le service de nommage de CORBA (Common Object
Request Broker Architecture) Common Object Services
(COS)
Le registre de RMI (Remote Method Invocation) rmiregistry
DNS

Mohammedia 199
Serveur RMI utilisant JNDI
package service; import java.rmi.Naming;
import java.rmi.registry.LocateRegistry;
public class ServeurRMI {
try {
// Démarrer l’annuaire RMI REgistry
LocateRegistry.createRegistry(1099);
// Créer l’Objet distant
BanqueImpl od=new BanqueImpl();
// Afficher la référence de l’objet distant
System.out.println(od.toString());
// Créer l’objet InitialContext JNDI en utilisant le fichier
jndi.properties
Context ctx=new InitialContext();
// Publier la référence de l’objet distant avec le nom BK
ctx.bind("SD", od);
} catch (Exception e) { e.printStackTrace();}
}
}
java.naming.factory.initial=com.sun.jndi.rmi.registry.RegistryContextFactory
java.naming.provider.url=rmi://localhost:1099
Fichier jndi.properties :

Mohammedia 200
Client RMI utilisant JNDI
import javax.naming.*;
import rmi.IBanque;
public class ClientRMI {
try {
Context ctx=new InitialContext();
ctx.addToEnvironment(Context.INITIAL_CONTEXT_FACTORY,
"com.sun.jndi.rmi.registry.RegistryContextFactory");
ctx.addToEnvironment("java.naming.provider.url",
"rmi://localhost:1099");
IBanque stub=(IBanque) ctx.lookup("BK");
System.out.println(stub.test("test"));
}}}
•Dans ce cas, on pas besoin de créer le fichier jndi.properties

Support Java Avancé Troisième Partie

Contenu connexe

Tendances (20)

En vedette (7)

Similaire à Support Java Avancé Troisième Partie (20)

Plus de ENSET, Université Hassan II Casablanca (8)

Support Java Avancé Troisième Partie
