O documento discute a seleção do método de mineração subterrânea, importantes fatores como as características geológicas do depósito, objetivos de segurança, produtividade e custo. Descreve três grupos de métodos subterrâneos e exemplos como câmaras e pilares, utilizados em minas de ouro na região de Jacobina, Bahia.
subnível-sublevel
- 2. A seleção do método de lavra é um dos principais elementos em qualquer análise econômica de uma mina e sua escolha permite o desenvolvimento da operação. Numa etapa de maior detalhe, pode constituir-se como fator preponderante para uma resposta positiva do projeto. A seleção imprópria tem efeitos negativos na viabilidade da mina. A mineração é uma atividade que é praticada em todo mundo e as técnicas de extração empregadas estão em constante evolução. Embora seja possível destacar cerca de dez métodos de lavra principais, provavelmente existem mais de trezentas variações. Os métodos são limitados pela disponibilidade e desenvolvimento dos equipamentos e, como todos os fatores que influenciam em sua seleção, devem ser avaliados levando-se em conta os aspectos tecnológico, social, econômico e político; a escolha do método de lavra pode ser considerada tanto uma arte como uma ciência.
- 3. Os métodos de lavra subterrâneos são classificados em três grupos: • métodos com realces auto- portantes • métodos com suporte das encaixantes • métodos com abatimento
- 4. Dentre os métodos com realces auto-portantes os mais comuns estão os métodos abaixo, sendo que os dois primeiros são os mais difundidos no Brasil: • câmaras e pilares • método dos sub-níveis • VCR, vertical crater retreat
- 5. Objetivos da seleção do método de lavra Os principais objetivos da seleção do método estão relacionados com os aspectos ambientais, econômicos e sociais. 1. Ser seguro e produzir condições ambientais adequadas para os operários. 2. Os impactos causados ao meio ambiente devem ser reduzidos. 3. Permitir condições de estabilidade durante a vida útil. 4. Assegurar a máxima recuperação de minério com mínima diluição. 5. Ser flexível para adaptar às diversas condições geológicas e à infra-estrutura disponível. 6. Permitir atingir a máxima produtividade reduzindo, conseqüentemente, o custo unitário.
- 6. As características físicas do depósito limitam as possibilidades de aplicação de alguns métodos de lavra. O mergulho do corpo é um fator importante que influencia tanto na seleção do método como na escolha dos equipamentos, podendo ser definidos como suave (horizontal a 20º), médio (20º a 50º) e íngreme (50º a vertical). A espessura do depósito e a sua forma também permitem a exclusão de determinados métodos. podem inviabilizar o uso de métodos altamente mecanizados, visto que sua aplicação não permite o controle do teor e exige uma largura mínima para operação.
- 7. A seleção do método de lavra também é condicionada pelo teor do minério e sua distribuição espacial. Como os limites da mineralização geralmente não são identificáveis, é possível se obterem várias reservas em função de diferentes teores de corte. Sua redução gradual causa o aumento das reservas. Por exemplo, um depósito do tipo veio com alto teor e baixa tonelagem pode passar ao tipo massivo com baixo teor. O valor do produto e o custo de extração determinam a quantidade e o teor a ser lavrado. Depósitos com alto teor, estreito e de baixa tonelagem, indicam métodos de baixo investimento e mão-de-obra intensiva. O tamanho do depósito é diretamente proporcional à sua mecanização.

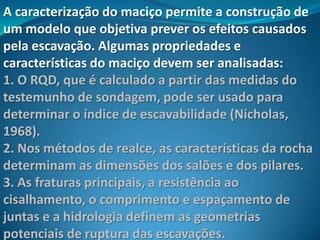

- 8. A caracterização do maciço permite a construção de um modelo que objetiva prever os efeitos causados pela escavação. Algumas propriedades e características do maciço devem ser analisadas: 1. O RQD, que é calculado a partir das medidas do testemunho de sondagem, pode ser usado para determinar o índice de escavabilidade (Nicholas, 1968). 2. Nos métodos de realce, as características da rocha determinam as dimensões dos salões e dos pilares. 3. As fraturas principais, a resistência ao cisalhamento, o comprimento e espaçamento de juntas e a hidrologia definem as geometrias potenciais de ruptura das escavações.
- 11. REGIÃO DE JACOBINA Os principais depósitos de ouro de Jacobina na Bahia (minas de João Belo e Canavieiras) estão predominantemente encaixados em metaconglomerados ligomíniticos ricos em pirita e mica verde fuchsita (Formação Córrego do Sítio).Pela similitude litológica foram comparadas aos conhecidos depósitos de tipo paleoplacer de witwatersrand na África do Sul (Molinari e Scarpelli,1988) .No entanto,estudos mais recentes sugerem um modelo epigenérico (fluidos hidrotermais tardios) para a formação dessas jazidas já que foram encontradas evidências na região de corpos mineralizados estruturalmente controlados encaixantes em quartzitos,rochas máficas e ultramáficas,afetadas pela alteração hidrotermal tardia (Milesi ET AL.1996, Teixeira ET AL. 2001. Os depósitos de João Belo e Canavieiras apresentam reservas da ordem de mais de 300t de Au e produção acumulada da ordem de 20t.
- 12. curiosidades A sílica é um óxido (SiO2) sendo o mais abundante constituinte dos minerais das rochas ígneas. Vários polimorfos de SiO2 existem. Eles são: quartzo, tridimita, cristobalita, coesita e stischovita. Dentre estes, o quartzo é o mais comum. A sílica (SiO2) é a causadora da doença ocupacional,conhecida como silicose(peneumoconiose) ,que é a doença do mineiro das minas de ouro, responsável por muitas mortes. Em jacobina-Ba a JMC do grupo Yamana,conseguiu minimizar os casos de silicose. Investindo em ventilação, treinamento e conscientização do no uso do EPI’S pelos seus colaboradores.
- 13. O método por sub-níveis clássico foi empregado nos painéis I e II da Mina de cobre,da Mineração Caraíba, em Jaguarari- Ba, com arranjos clássicos longitudinais dotados de estruturas com pontos de carga na base dos painéis, sendo que os realces alcançavam dimensões de até 90x35x80m. A operação não era muito bem controlada devido aos desplacamentos que aumentavam a diluição até 35%. Foi também empregado na Mina de João Belo, do grupo Anglo American, em Jacobina, também na Bahia, e nas minas da Plumbum- Paraná, Boquira- Bahia e Camaquã- Rio Grande do Sul.
- 14. A perfuração pode ser descendente, ascendente ou radial, em torno dos subníveis, os diâmetros variam de 51 a 150 , com mm mm perfuratrizes de topo ou de fundo de furo, eletro-hidráulicas ou pneumáticas. A carga e transporte são feitos através de LHDs e caminhões, com preferência para os equipamentos de maior porte, sempre que possível. No caso de arranjos longitudinais sem pontos de extração, é necessário o uso de equipamentos dotados de controle remoto para a carga do material desmontado.
- 24. APLICAÇÃO DE TIRANTE CLICAR AQUI COM O MOUSE
- 28. Furos à serem carregados Furos de alívio
- 31. CONCLUSÃO O projeto da mina deve ser flexível para permitir o desenvolvimento do sistema de extração. O uso de novos equipamentos ou a mudança para um outro método devem ser desconsiderados se caso o mesmo não permita modificações estruturais. Durante a avaliação das reservas, o custo associado com a obtenção de informações geotécnicas é mínimo, se comparado com os benefícios que esses métodos poderão fornecer no desenvolvimento do projeto. Geralmente, os acessos e a infra-estrutura necessária são permanentes durante a vida da mina, devendo ser consideradas como exigências para se desenvolverem operações em grande escala. A operação de uma mina exige grandes investimentos e envolve conhecimento multidisciplinar, razões pelas quais a seleção do método de lavra não deve ser responsabilidade de um único indivíduo. A decisão sobre o método está diretamente relacionada à qualidade da informação, que é baseada na experiência do pessoal envolvido em projetos similares de engenharia.
