O documento explica a estrutura de hardware de dispositivos Android, destacando o uso de processadores de aplicação e de telefonia para gerenciar eficientemente tarefas. A comunicação entre esses processadores é realizada por meio de protocolos específicos, garantindo a autonomia de funcionamento. Também apresenta o BeagleBone Black, um dispositivo baseado em SoC com especificações e conectividade variadas, suportando múltiplos sistemas operacionais.
Android Core Aula 4 - Embarcando android em dispositivos físicos
- 2. Android em dispositivos físicos
- 3. Estrutura típica do hardware
- 4. Estrutura típica do hardware Baseado em SoC - System on a Chip - que é formado por CPU, memórias e periféricos, todos na mesma placa. Ideal para um dispositivo móvel!
- 5. System on a Chip
- 6. Processadores Tipicamente dois processadores: ● Application Processor (AP), responsável por tarefas gerais do sistema operacional. ● Baseband Processor (BP), dedicado a tarefas de telefonia.
- 7. Processadores - justificativa Razões para dois processadores: ● Antes de tudo, o sistema é um telefone - e é importante ter um hardware dedicado para que as tarefas de telefonia não tenham concorrência de outras tarefas menos prioritárias.
- 8. Processadores - justificativa ● Mecanismos de hibernação - com dois processadores separados, é possível colocar o AP em modo de baixo consumo, enquanto o BP continua com execução normal (sempre necessário)
- 9. Processadores - justificativa ● Questões Legais - Em alguns países como os EUA, existem órgãos que obrigam os fabricantes a garantirem que os drivers de telefonia nunca sejam alterados. Com um processador dedicado, isso é viável de ser alcançado.
- 10. Processadores A comunicação entre AP e BP é feita de forma serial, através de AT commands, que é um protocolo de comunicação com modems, ou através de protocolos proprietários. Esse protocolo é necessário porque os dois sistemas são "independentes", com suas próprias memórias flash e RAM.
- 11. Principais componentes Storage: NOR/NAND versus eMMC - formato mais utilizado atualmente. eMMC = Embedded MultiMedia Card, parecido com sd card, porém tratados pelo kernel como um hard drive tradicional.

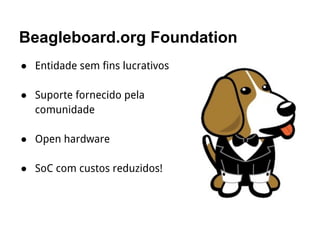

- 12. Beagleboard.org Foundation ● Entidade sem fins lucrativos ● Suporte fornecido pela comunidade ● Open hardware ● SoC com custos reduzidos!
- 13. BeagleBone Black ● Processador AM335x 1GHz ARM® Cortex-A8 ● 512MB DDR3 RAM ● 2GB 8-bit eMMC on-board flash storage ● 3D graphics accelerator
- 14. BeagleBone Black Conectividade: ● USB Client / USB host ● Ethernet ● HDMI ● 2x46 pin headers
- 15. BeagleBone Black Compatibilidade: ● Ångström Linux - pré-instalada ● Android ● Ubuntu ● Cloud9 IDE on Node.js w/ BoneScript library
- 16. BeagleBone Black
- 17. Rowboat project Open community repository for Android on Texas Instruments devices (Sitara) https://code.google.com/p/rowboat/
