1 SOBRE A FBS ELETRÔNICA
A FBS Eletrônica é uma empresa que tem o objetivo de dar suporte para quem está
começando na área de eletrônica.
Acesse nossos contatos na Internet:
Blog: www.fbseletronica.wordpress.com
Loja: www.fbseletronica.com.br
Facebook: www.facebook.com/fbseletronica

2 TERMOS DE USO
Este material é de domínio público podendo ser livremente distribuído.
É proibida a venda deste material.
Pode ser usado livremente, só pedimos que seja citadas na referências quando usada para
compor outros artigos.
E-mail do desenvolvedor: fbseletronica@hotmail.com

5

6

3 OBJETIVOS
O objetivo desta apostila é apresentar a plataforma ARDUINO. Será baseada na
plataforma ARDUINO UNO onde serão abordados os conceitos básicos de hardware e
software com exemplos práticos.

4 INTRODUÇÃO
A plataforma Arduino está presente em muitos artigos na internet, porém para quem está
iniciando na programação dessa plataforma geralmente sente dificuldade de um ter um
ponto de partida. A fonte de principal de pesquisa deve ser o site do próprio Arduino, lá
estão as informações básicas para iniciar. Um fator que bloqueia os iniciantes é o fato desse
site ser em inglês. Essa apostila usa como referência principal o site do Arduino, e o
objetivo é apresentar para os iniciantes um ponto de partida para essa plataforma. È
abordado a teoria básica da plataforma, assim como a linguagem de programação e são
apresentados no capítulo final alguns exemplos para colocar em prática.
Esperamos que essa apostila colabore com a comunidade que a cada dia que passa cresce
mais.
Bons estudos!!

Caso encontrem erros (terão muitos), por gentileza nos enviem um e-mail para correção.
e-mail: fbseletronica@hotmail.com

6

7

5 O QUE É ARDUINO?
“ARDUINO é uma plataforma flexível open-source de hardware e software para
prototipagem eletrônica. É destinada a designers, hobbistas, técnicos, engenheiros e
pessoas interessadas em criar projetos ou ambientes interativos.
ARDUINO pode receber entradas de uma variedade de sensores e pode atuar o
ambiente ao seu redor por controladores de iluminação, motores e uma infinidade de
atuadores. O microcontrolador presente na placa é programado usando a linguagem de
programação do ARDUINO (baseada em wiring) e o ambiente de desenvolvimento
ARDUINO (baseada em processing). Os projetos com ARDUINO podem ser STANDALONE ou comunicar com um software rodando no PC. Os kits de desenvolvimento
podem ser montados pelo próprio projetista ou podem ser compradas e o software pode
ser baixado gratuitamente no site do ARDUINO. Os projetos de hardware para
referências estão disponíveis em www.arduino.cc, sob licença open-source, onde está
livre para adaptação as suas necessidades.”

O ARDUINO é diferente das outras plataformas presentes no mercado devido aos
seguintes fatores:


É um ambiente multiplataforma, podendo ser executado em Windows, Macintosh
e Linux;



Tem por base um ambiente de fácil utilização baseado em processing;



Pode ser programado utilizando um cabo de comunicação USB onde geralmente
não é necessária uma fonte de alimentação;



Possui hardware e software open-source, facilitando a montagem do seu próprio
hardware sem precisar pagar nada aos criadores originais;



Hardware de baixo custo;



Grande comunidade ativa de usuários;



Ambiente educacional, ideal para iniciantes que desejam resultados rápidos.

7

8

6 PLATAFORMA DE DESENVOLVIMENTO ARDUINO
O ARDUINO como foi visto anteriormente e formado por dois componentes principais:
Hardware e software. O hardware é composto por uma placa de prototipagem na qual são
construídos os projetos. O software é uma IDE, que é executado em um computador onde é
feita a programação, conhecida como sketch, na qual será feita upload para a placa de
prototipagem ARDUINO, através de uma comunicação serial. O sketch feito pelo projetista
dirá à placa o que deve ser executado durante o seu funcionamento.

6.1 Hardware do ARDUINO
A placa do ARDUINO é um pequeno circuito microcontrolado, onde é colocado todos os
componentes necessários para que este funcione e se comunique com o computador.
Existem diversas versões de placas que são mantidas sob licença open-source. Nesta
apostila será utilizada a placa ARDUINO UNO, porém as instruções aprendidas aqui podem
ser aplicadas a outras placas. Em seguida é apresentada a placa ARDUINO UNO:

Conforme visto na imagem acima a placa Arduino UNO possui diversos conectores que
servem para interface com o mundo externo. A seguir e dada uma explicação de como cada
pino da placa pode ser utilizado.


14 pinos de entra e saída digital (pinos 0-13):

8

9

o



6 pinos de entradas analógicas (pinos 0 - 5):
o



Esses pinos podem ser utilizados como entradas ou saídas digitais de
acordo com a necessidade do projeto e conforme foi definido no sketch
criado na IDE.

Esses pinos são dedicados a receber valores analógicos, por exemplo, a
tensão de um sensor. O valor a ser lido deve estar na faixa de 0 a 5 V onde
serão convertidos para valores entre 0 e 1023.

6 pinos de saídas analógicas (pinos 3, 5, 6, 9, 10 e 11):
o

São pinos digitais que podem ser programados para ser utilizados como
saídas analógicas, utilizando modulação PWM.

A alimentação da placa pode ser feita a partir da porta USB do computador ou através
de um adaptador AC. Para o adaptador AC recomenda-se uma tensão de 9 volts com
pino redondo de 2,1 mm e centro positivo.

6.2 Software do ARDUINO
O software para programação do ARDUINO é uma IDE que permite a criação de
Sketches para a placa ARDUINO. A linguagem de programação é modelada a partir da
linguagem processing (www.processing.org). Quando pressionado o botão upload da IDE,
o código escrito é traduzido para a linguagem C e é transmitido para o compilador avr-gcc,
que realiza a tradução dos comandos para uma linguagem que pode ser compreendida pelo
microcontrolador.
O Ciclo de programação do ARDUINO pode ser dividido da seguinte maneira:
1. Conexão da placa a uma porta USB do computador;
2. Desenvolvimento de um sketch com comando para a placa;
3. Upload do sketch para a placa, utilizando a comunicação USB.
4. Aguardar a reinicialização, após ocorrerá à execução do sketch criado.

A partir do momento que o software é gravado no ARDUINO não precisa mais do
computador: o ARDUINO funciona como um computador independente e conseguirá
sozinho executar o sketch criado, desde que seja ligado a uma fonte de energia.

9

10

6.2.1 IDE do ARDUINO
Quando se abre o IDE do ARDUINO, será exibido algo semelhante à figura abaixo:

OBS.: Caso o sistema operacional utilizado seja diferente do Windows, pode haver algumas
diferenças, mas o IDE é basicamente o mesmo.
O IDE é dividido em três partes: A Toolbar no topo, o código ou a Sketch Window no
centro, e a janela de mensagens na base, conforme é exibido na figura abaixo:

10

11

Sob a Toolbar há uma guia, ou um conjunto de guias, com o nome do arquivo do
sketch. Também há um botão posicionado no lado direito que habilita o serial monitor. Ao
longo do topo há uma barra de menus, com os itens File, Edit, Sketch, Tools e Help. Os
botões na Toolbar fornecem acesso conveniente às funções mais utilizadas dentro desses
menus.
Abaixo são identificados os ícones de atalho da IDE:


Verify
o Verifica se existe erro no código digitado.



Upload
o Compila o código e grava na placa Arduino se corretamente conectada;



New
o Cria um novo sketch em branco.



Open

11

12

o Abre um sketch, presente no sketchbook.


Save
o Salva o sketch ativo



Seria monitor
o Abre o monitor serial.

Os demais comandos presentes na barra de menus podem ser consultados através do help
do IDE.

12

13

7 PROGRAMAÇÃO
7.1 Estrutura de um programa ARDUINO
A estrutura básica de um programa para ARDUINO é extremamente simples e é dividida em
dois blocos de funções. Primeiro bloco de função é chamado de setup () e o segundo é
chamado de loop (). A estrutura é exibida a seguir:
void setup()
{
procedimentos;
}
void loop()
{
procedimentos;
}
A função setup() é responsável pela configuração inicial do ARDUINO e a função loop() é
responsável pela execução das tarefas. Ambas as funções são requeridas para o correto
funcionamento do ARDUINO.
A função setup segue logo abaixo da declaração de variáveis no inicio do programa. Esta é
a primeira função a ser executada e é usada para configuração dos pinos ou inicialização da
comunicação serial.
A função loop vem em seguida e inclui os comandos que serão executados durante o
funcionamento do ARDUINO, por exemplo: leitura de entradas, acionamento de saídas, etc.
Essa é a função principal do ARDUINO onde é executada a maior parte dos comandos.

7.2 Funções
Função é um bloco de código que possui um nome e procedimentos que são
executados quando a mesma é chamada. As funções setup() e loop() foram explicados
anteriormente e as demais funções do compilador serão apresentadas mais a frente neste
capítulo.
Funções customizadas podem ser escritas para simplificar em tarefas repetitivas reduzindo
repetições na programação. Funções são declaradas primeiramente definindo o seu tipo,
que dirá qual o tipo de dado retornado pela função. Depois de definido o tipo de retorno

13

14

deve dar um nome a função e definir entre parêntese se algum parâmetro deve ser passado
para a função, conforme exemplo de código a seguir:

tipo NomedaFunção(parametros)
{
Comandos;
}

A seguinte função do tipo inteiro chamada delayVal() é usada para atribuir um valor no
programa através da leitura de um potenciômetro. Dentro do bloco da função
primeiramente é declarado a variável local do tipo inteira chamada v, depois é atribuído o
valor lido do potenciômetro pela função analogRead(pot) que retorna um valor entre 0 e
1023, depois este valor é divido por 4 para dar um resultado final entre 0 e 255.
Finalmente é retornado este valor para o programa principal.
int delayVal()
{
int v;
v = analogRead(pot);

// create temporary variable 'v'
// read potentiometer value

v /= 4;

// converts 0-1023 to 0-255

return v;

// return final value

}
Os seguintes símbolos são utilizados na construção de funções:
{ } – as chaves são utilizadas para delimitar os blocos de funções, dentro das chaves se
encontram os procedimentos da função:
tipo função ()
{
procedimentos;
}

; - ponto e vírgula são utilizados para marcar o final do procedimento;
int x = 13; // declara a variável 'x' como um inteiro igual a 13
//- qualquer caractere despois das duas barras é ignorado pelo compilador, utilizado para
comentários de apenas uma única linha.
// comentário de linha simples como no exemplo acima

14

15

/*........*/ - qualquer texto entre esses símbolos é ignorado pelo compilador, usado
para comentar varias linhas.
/* comentário de múltiplas
Linhas geralmente utilizado
Para documentação ou para
Ignorar uma sequência de
Códigos*/

7.3 Constantes
A linguagem Arduino possui algumas
programação. São divididas em grupos:

constantes

pré-definidas

que

auxiliam

na

7.3.1 Definindo estados lógicos, true(verdadeiro) e false(falso)
Existem duas constantes para determinar valores booleanos na linguagem ARDUINO: true e
false.


false

Define um valor falso, ou seja, o valor booleano 0.


true

Define valores verdadeiros, ou seja, o valor booleano 1.

7.3.2 Definindo Nível lógico alto e baixo nos pinos
Quando se trabalha com pinos de entrada ou saída digital apenas dois valores são
possíveis: HIGH(alto, 1, 5 Volts) e LOW(baixo, 0, 0 Volts).

7.3.3 Definindo direção de um pino digital e Pull-up
Pinos digitais podem ser usados como INPUT_PULLUP INPUT, ou OUTPUT. Mudando um
pino com pinMode () muda o comportamento elétrico do pino.
Para configura um pino como entrada utiliza a constante INPUT com a função pinMode().
Pode-se também colocar o pino como entrada e habilitar o resistor interno de o pull-up,
dessa forma o pino passa a ser entrada e tem nível lógico 1 quando estiver aberto. Utilizase a constante INPUT_PULLUP na função pinMode().
Para configurar um pino como saída digital utiliza-se a constante OUTPUT na função
pinMode().

15

16

7.4 Variáveis
Variáveis são posições na memória de programa do ARDUINO marcadas com um nome e o
tipo de dado que irão ser armazenados nessa posição. Essa posição de memória pode
receber valores durante a execução do programa e podem ser alterados a qualquer
momento pelo programa e deve ser respeitado o tipo de dado da variável.
Ates de ser utilizada uma variável ela deve ser declara com um tipo e nome, e
opcionalmente pode ser atribuir um valor a ela. E seguida é apresentado um trecho de
código onde é declarada uma variável do tipo inteira chamada entradaAnalog e atribuído
incialmente o valor zero e em seguida é atribuído o valor da entrada analógica 2 a esta
variável, vejamos:
Int entradaAnalog = 0;

//declara a variável e atribui o valor 0

entradaAnalog = analogRead(2);

//atribui o valor da entrada analógica 2

OBS.: Os nomes dados as variáveis podem descrever sua aplicação, para ficar mais fácil o
entendimento do código durante o desenvolvimento ou em uma manutenção do mesmo no
futuro.

7.5 Escopo de variáveis
Variáveis podem ser declaradas no inicio do programa antes da função setup() , dentro
de funções e algumas vezes dentro de blocos de controles. O local onde uma variável é
declarada determina o escopo da variável, ou seja o local onde tal variável pode ser
utilizada.
Uma variável global de ser utilizado por qualquer função no programa, este tipo de variável
é declarada fora de qualquer função no inicio do programa ates da função setup().
Uma variável local é declarada dentre de um bloco de função ou estrutura de controle. Ela
somente poderá ser utilizada dentro deste bloco.
O seguinte exemplo mostra como declarar alguns tipos diferentes de variáveis em
diferentes locais do programa:
int valor;

// 'valor' é uma variável global

void setup()
{
}
void loop()

16

17

{
for (int i=0; i<20;)
{
i++;
}
float f;
}

// 'i' é uma variável local
//visível apenas no loop for
// ‘f’ é uma variável local dentro de loop

7.6 Qualificadores de variáveis
7.6.1 static
static é utilizado para criar variáveis que são visíveis apenas em uma função. No entanto,
ao contrario de variáveis locais que são criadas e destruídas a cada vez que uma função é
chamada as variáveis estáticas mantém oi seu valor entre as chamadas de funções.
static tipo_dado nomedaVariável;

Exemplo:
static int valor;

7.6.2

volatile

É um qualificador de variável que é usado antes do tipo de dado para modificar o modo pelo
qual o compilador e programa subsequente trata essa variável.
Especificamente, ele orienta o compilador a carregar a variável a partir da RAM e não a
partir de um registador de armazenamento, o que é uma localização de memória
temporária em que as variáveis do programa são armazenadas e manipuladas. Sob certas
condições o valor de uma variável armazenada em registros pode ser imprecisa.
Uma variável deve ser declarada volátil sempre que o seu valor pode ser alterado por algo
além do controle da seção de código em que ela aparece como na carente thread
executada. No Arduino, o único lugar que isto é provável de ocorrer é em seções de código
associado com interrupções, chamado de rotina de serviço de interrupção.
Exemplo:
// Inverte estado do LED quando interrupção é executada
int pin = 13;
volatile int state = LOW;
void setup()
{

17

18

pinMode(pin, OUTPUT);
attachInterrupt(0, blink, CHANGE);
}
void loop()
{
digitalWrite(pin, state);
}
void blink()
{
state = !state;
}

7.6.3

const

É um qualificador que modifica o comportamento da variável, tornando uma variável "readonly". Isto significa que a variável pode ser utilizada tal como qualquer outra variável do
seu tipo, mas o seu valor não pode ser alterado. Você receberá um erro do compilador se
você tentar atribuir um valor a uma variável const.
Constantes definidas com a palavra-chave const obedecer as regras de escopo de variáveis
que governam outras variáveis.

Exemplo:
const float pi = 3.14;
float x;
// ....
x = pi * 2;
pi = 7;

// é legal usar const em expressões matemáticas
// illegal - you can't write to (modify) a constant

Você pode usar const ou #define para criar constates numéricas ou constantes de textos.
Para vetores você vai precisar usar const. Em geral é preferível a const a #define para
definir constantes.

7.7 Tipos de dados
As variáveis podem assumir diferentes tipos de dados, tais tipos determinarão sua
capacidade e numeração que poderá ser utilizada. Os tipos básicos de dados são
apresentados a seguir:

18

19

7.7.1

void

A palavra reservada void é usada em declarações de funções. Este tipo indica que a função
não retorna nenhum valor quando é executada.
Exemplo:
// as funções setup e loop não retornam valores quando são executadas
void setup()
{
// ...
}

void loop()
{
// ...
}

7.7.2

Boolean

O tipo boolean pode representar valores booleanos, verdadeiro (true) ou falso(false). Um
tipo boolean ocupa um byte da memória.
Exemplo:
int LEDpin = 5;
int switchPin = 13;

// LED no pino 5
// chave no 13

boolean running = false;

//variável booleana

void setup()
{
pinMode(LEDpin, OUTPUT);
pinMode(switchPin, INPUT);
digitalWrite(switchPin, HIGH);
}

//configura pino como saída
//configura pino como entrada
//Liga pullup do pino

void loop()
{
if (digitalRead(switchPin) == LOW) //se pino em nível baixo
{
// switch is pressed –
// pullup keeps pin high
//normally
delay(100);
running = !running;
digitalWrite(LEDpin, running)

// delay to debounce switch
// toggle running variable
// indicate via LED

}
}

19

20

7.7.3

char

O tipo char armazena valores de 1 byte. Caracteres são codificados em um único byte e são
especificados na tabela ASCII. O tipo char é sinalizado e representa números de -128 a
127. Para números não sinalizados usa-se o tipo byte.
Exemplo
char myChar = 'A';
char myChar = 65;

7.7.4

// both are equivalent

unsigned char

unsigned char armazena valores de 1 byte não sinalizados, é mesmo que utiliza o tipo byte.
A faixa de valores vai de 0 a 255.
Para programação consistente no estilo Arduino o tipo byte é preferido para esse tipo de
dado.
Exemplo
unsigned char myChar = 240;

7.7.5 byte
Armazena valores de 8 bits não sinalizados de 0 a 255.
Exemplo
byte b = B10010;

// B10010 = 18 decimal

7.7.6 int
Inteiros são tipos primários de armazenamento. No Arduino Uno ( e em outras placas
baseadas em ATMEGA) um int armazena valores de 16 bits(2 bytes). Esse tipo compreende
valores de -32768 a 32767. Já no Arduino Due, um int armazena valores de 32 bits (4
bytes) que compreende valores de -2147483648 a 2,147483647.
Exemplo:
int ledPin = 13;

Quando o valor contido na variável excede o seu valor máximo o seu valor é reiniciado para
o mínimo. Exemplo
int x;
x = -32768;
x = x - 1;

//atribui o valor mínimo a variável x
// x agora contém o valor máximo: 32,767

20

21

x = 32767;
x = x + 1;

// x agora contém o valor mínimo: -32,768

7.7.7 unsigned int
No Arduino UNO e em outras placas baseadas em ATMEGA armazenam valores de 16 bits
não sinalizados, ou seja, apenas valores negativos de 0 a 65535.
O Arduino DUE armazena valores de 32 bits não sinalizados, e compreende a faixa de 0 a
4294967295.
Exemplo
unsigned int ledPin = 13;

7.7.8 word
O tipo armazena valores de 16 bis não sinalizados que compreendem valores de 0 a 65535.
Exemplo
word w = 10000;

7.7.9 long
O tipo de dado Long armazena valores inteiros sinalizados de 32 bits (4 bytes) que
compreendem a faixa de -2147483648 a 2147483647
Exemplo
long speedOfLight = 186000L;

7.7.10

unsigned long

O tipo unsigned long armazena valores de 32 bits(4 bytes) não sinalizados que
compreendem a faixa de 0 a 429967295.
Exemplo
unsigned long time;
void setup()
{
Serial.begin(9600);
}
void loop()

21

22

{
Serial.print("Time: ");
time = millis();
Serial.println(time);
delay(1000);
}

7.7.11

short

O tipo short armazena valores de 16 bits (2 bytes) sinalizados.
Exemplo
short ledPin = 13;

7.7.12

float

O tipo float armazena valor em ponto flutuante, ou seja, um valor que possui casas
decimais. O tipo float armazena valores de 32 bits (4 bytes) e compreendem a faixa de 3,4028235 E+38 a 3,4028235 E+38.4.
A matemática em ponto flutuante requer muito processamento, por exemplo, se for feita
uma operação em ponto flutuante dentro de um loop, ocorrerá um atraso maior, do que se
fosse feita uma operação com inteiros. Deve-se ficar atento ao uso do tipo float tanto na
questão de espaço de memória quanto no processamento. As funções de manipulação do
tipo float requerem muito processamento,
Exemplos
float myfloat;
float sensorCalbrate = 1.117;

7.7.13

double

O tipo double também armazena valores de ponto flutuante, porém no Arduino Uno e
outras placas baseadas em ATMEGA esse tipo é exatamente o mesmo que o tipo float, sem
ganho de precisão, já no Arduino Due o tipo double pussui 64 bits (8 bytes) provendo maior
precisão, seu valor máximo pode chegar a 1,7976931348623157 x 10308.

7.8 Vetores
Uma matriz é uma coleção de variáveis que são acessadas por meio de um índice. Matrizes
em um programa em linguagem C, na qual o Arduino é baseado, pode ser um pouco

22

23

complicado. Mas utilizando uma matriz de linha simples, conhecida como vetores, pode
tornar a programação mais simples.

7.8.1 Criando e declarando um vetor
Todos os métodos abaixo são válidos para criar(declarar) um vetor:


Pode-se declara um vetor sem inicializa-lo:
int myInts[6];



Pode-se inicializar um vetor sem determinar o tamanho, apenas inicializando com os
elementos. O compilador se encarrega de determinar o tamanho conforme a
quantidade de elementos:

int myPins[] = {2, 4, 8, 3, 6};



Pode-se inicializar o vetor com tamanho e com as variáveis:

int mySensVals[6] = {2, 4, -8, 3, 2};
char message[6] = "hello";

7.9 string (vetor do tipo char)
É um conjunto de caracteres ASCII utilizado para armazenar informações textuais (uma
string pode ser utilizada para enviar dados pela serial, ou para exibir dados em um display
LCD). Uma String utiliza um byte para cada caractere e mais um caractere nulo para indicar
o fim da string.
Possibilidade para declaração de strings:


Declarar um vetor de char sem inicialização:
char Str1[15];



Declarar um vetor de char com um caractere adicional que o compilador encarregará
de colocar o caractere nulo:
char Str2[8] = {'a', 'r', 'd', 'u', 'i', 'n', 'o'};



Declarar um vetor de char inicializando com todos os caracteres inclusive o caractere
nulo
char Str3[8] = {'a', 'r', 'd', 'u', 'i', 'n', 'o', '0'};



Inicializar o vetor sem tamanho determinado e atribuir uma string.O compilador se
encarrega de determinar o tamanho, conforme tamanho da string atribuída e
adiciona o caractere nulo automaticamente:
char Str4[ ] = "arduino";

23

24



Inicializar vetor com tamanho determinado e atribuir uma string para inicializar.
Importante observar que o tamanho deve ser suficiente para conter o caractere nulo:
char Str5[8] = "arduino";



Inicializar o vetor com tamanho extra e inicializar com uma string de quantidades de
caracteres menor que a quantidades de variáveis no vetor:
char Str6[15] = "arduino";

7.10 Vetores de string
Muitas vezes, é conveniente, quando se trabalha com grandes quantidades de texto,
configurar um vetor de string para manipulação deste texto.
No código em seguida o caractere asterisco após o tipo char(char*) indicar que se trata de
um vetor de string. Todos os nomes nos vetor são na verdade ponteiros para outros
vetores. Isso é necessário para criar vetores de vetores:
Exemplo:
char* myStrings[]={"This is string 1", "This is string 2", "This is string 3","This
is string 4", "This is string 5","This is string 6"};
void setup(){
Serial.begin(9600);
}
void loop(){
for (int i = 0; i < 6; i++){
Serial.println(myStrings[i]);
delay(500);
}
}

7.11 Operadores
A linguagem C é muito rica em operadores sendo possivelmente uma das linguagens com
maior numero de operadores disponíveis. Possui operadores encontrados em linguagens de
alto nível como operadores encontrados em linguagens de baixo nível como o Assembly.
Os operadores são divididos nas seguintes categorias: Atribuição, aritméticos,
relacionais, lógicos, lógicos bit a bit.

24

25

7.11.1

Atribuição

O operador de atribuição em linguagem C é o “=”, que é utilizado para atribuir
determinado valor a uma variável. Exemplo:
x = 10;
y = x+3;

Verificando as linhas anteriores duas operações de atribuição foram feitas. Primeiro foi
atribuído o valor 10 a variável “x”, e na segunda foi atribuído o resultado da soma entre a
variável x(que é 10) com o valor 3, portanto ao final desta operação será atribuído o valor
13 a variável “y”. A atribuição é sempre feita da direita para a esquerda.

7.11.2

Aritméticos

São utilizados para efetuar operações matemáticas, a tabela abaixo exibe os operadores
aritméticos disponíveis na linguagem C:
OPERADOR
+
*
/
%
++
--

AÇÃO
Adição
Subtração
Multiplicação
Divisão
Resto de divisão inteira
Incremento
Decremento

Os operadores de adição, subtração, multiplicação e divisão possuem a mesmas
funções já conhecida em matemática.
O operador % é utilizado para retornar o resto de uma divisão inteira. Exemplo:
x = 5%2; //retorna para a variável x o valor 1 que é o resto de uma divisão inteira
de 5 por 2.

Os operadores de incremento e decremento são utilizados para adicionar ou
subtrair em 1 o valor de uma variável.
Exemplos:
x= 10;
x++; //incrementa em 1 o valor da variável x, portanto x valerá 11
x = 20;
x--; //decrementa em 1 do valar da variável x, portanto x valerá 19

25

26

7.11.3

Operadores Relacionais

São utilizados em testes condicionais para determinar a relação entre dados, são os
seguintes:
OPERADOR
>
>=
<
<=
==
!=

AÇÃO
Maior que
Maior ou igual que
Menor que
Menor ou igual que
Igual a
Diferente de

O funcionamento destes operadores é idêntico ao estudado em matemática. Eles
retornam verdadeiro ou falso conforme a condição testada. São bastante utilizados em
estruturas de controle onde a partir de teste o programa toma caminhos diferentes, como
será visto mais a frente. Exemplo:
a = 5;
b = 10;
x = a > b;

//neste caso x valerá 0, pois 5 é menor do que 10.

É importante observar que o operador relacional de igualdade lembra bastante o
operador de atribuição. Um erro muito comum para iniciantes em linguagem C é o uso do
operador de atribuição em testes relacionais. Deve-se ficar atento, pois usar o operador de
atribuição ao invés do relacional de igualdade pode ocasionar erros de lógica no programa.

7.11.4

Operadores Lógicos

Os operadores lógicos são utilizados para realizar testes booleanos entre elementos
em um teste condicional. Eles retornam verdadeiro ou falso conforme o resultado do
teste. São os seguintes:
OPERADOR
&&
||
!

AÇÃO
AND(E)
OR(OU)
NOT(NÃO)

Os operadores lógicos são muito importantes na construção de testes condicionais, com
eles pode-se relacionar diversas condições em um mesmo teste. Exemplo:
x = 10;
y = x>>5 && x<<20;

//neste caso y valerá 1, pois 10

26

27

//é maior que 5 E menor do que 20

Esses operadores são muito utilizados em conjuntos com os operadores relacionais
em estruturas de controle.

7.11.5

Operadores Lógicos Bit a Bit

Os operadores Lógicos bit a bit são utilizados para operações lógicas entre elementos
ou variáveis. São os seguintes:
OPERADOR
&
|
^
~
>>
<<

AÇÃO
AND(E)
OR(OU)
XOR (OU EXCLUSIVO)
NOT (NÃO)
Deslocamento à direita
Deslocamento à esquerda

O operador & (AND) faz a operação booleana AND para cada bit dos operandos.
Exemplo:
int v1, v2;
v1 = 0x5A;
v2 = v1 & 0x0F;

A operação ocorrerá da seguinte forma:
0x5A hexadecimal

= 0 1 0 1 1 0 1 0 binário
AND(&)

0x0F Hexadecimal
Resultado

= 0 0 0 0 1 1 1 1 binário
= 0 0 0 0 1 0 1 0 binário = 0x0A hexadecimal

Portanto o valor armazenado em v2 será 0x0Ah ou 10d.
O operador AND é bastante utilizado para desligar bits de variáveis ou registradores.
O operador || (OR) faz a operação booleana OR para cada bit dos operandos.
Exemplo:
int v1, v2;
v1 = 0x01;
v2 = v1 || 0xF0;
0x20 hexadecimal

= 0 0 0 0 0 0 0 1 binário

27

28

OR(||)
0x04 Hexadecimal

= 1 1 1 1 0 0 0 0 binário

Resultado = 1 1 1 1 0 0 0 1 binário = 0xF1 hexadecimal
Portanto o valor armazenado em v2 será 0xF2h ou 242d.
O operador OR é muito utilizado para ligar bits de variáveis ou registradores.
O operador ^(XOR) faz a operação booleana XOR entre dois operandos, lembrando
que a operação XOR resulta em 0 quando os valores são iguais e resulta em 1 quando os
valores são diferentes.
int v1, v2;
v1 = 0x50;
v2 = v1 ^ 0x50;

0x20 hexadecimal

= 0 1 0 1 0 0 0 0 binário
XOR(^)

0x04 Hexadecimal

= 0 1 0 1 0 0 0 0 binário

Resultado = 0 0 0 0 0 0 0 0

binário = 0x00hexadecimal

Portanto o valor armazenado em v2 será 0x00h ou 00d.
O operador XOR e muito utilizado para fazer a comparação entre variáveis e teste de
registradores.
O operador ~(NOT) faz a operação booleana NOT, ou complemento de uma
variável. Exemplo:
int

x , y;

x = 0b00001111;
y = ~x;
O resultado desta operação será:
y = 0b11110000;
O operador NOT é muito utilizado para inverter estados de bit em variáveis, registradores e
pinos de I/O.
Os operadores de deslocamento são utilizados para deslocar determinadas quantidades de
bits para direita ou esquerda. A forma geral para o uso destes operadores é:
Valor >> quantidade de bits a ser deslocados para a direita;

28

29

Valor << quantidade de bits a ser deslocados para a esquerda.
Exemplo:
int x, y, z;
x = 10;
y = x<<2;
z = x>>1;

As operações acima funcionam da seguinte forma:
Primeiramente foi atribuído a variável y o valor da variável x com deslocamento de dois bits
à esquerda:
10 decimal = 00001010
Deslocando 2 bits para a esquerda resultará em: 00101000 = 40 decimal.
Depois foi atribuído a variável z o valor da variável x deslocado em um bit para a direita,
que resultou em: 00000101 = 5 decimal.
Nota-se que ao deslocar em um bit para a esquerda na verdade a variável está sendo
multiplicada por dois e ao deslocar um bit para a direita a variável está sendo dividida por
2.

7.12 Associação de operadores
Na linguagem C há a possibilidade de abreviação de operadores em atribuições. Uma
operação de atribuição possui geralmente a seguinte forma:
variável = variável (operando) valor ou variável
Com a abreviação de operadores o comando ficara reduzido da seguinte forma:
variável (operando) = valor ou variável
A seguir é exibido os tipos de operadores abreviados em C:
Forma
expandida
x = x+ y
x = x- y
x = x* y
x = x / y
x = x % y
x = x & y
x = x | y
x = x^y

Forma
reduzida
x += y
x
x
x
x
x
x
x

-=
*=
/=
%=
&=
|=
^=

y
y
y
y
y
y
y

29

30

x = x<< y
x = x>>y

x <<= y
x >>= y

7.13 if
O comando if é utilizado para executar um comando ou bloco de comandos no caso de uma
determinada condição ser avaliada como verdadeira.
A forma geral do comando if é:
if (condição)

comandoA;

Caso seja necessário executar um comando se a condição for avaliada com Falsa usa
a clausula else junto com o comando if, o comando ficará da seguinte forma:

if (condição)
comandoA;
else
comandoB;

Desta forma é possível executar comandos conforme o resultado do teste feito.
Pode-se executar um bloco de código dentro da declaração if – else, pra isso deve-se
limitar com “{“ e “}”, exemplo:
if(condição)
{
comandoA1;
comandoaA2;
...
comandoAn;
}
else
{
comandoB1;
comandoB2;
...
comandoBn;
}

//bloco de código para a condição verdadeira

//bloco de código para a condição falsa

Deve-se ficar claro que a clausula else não é necessária para o funcionamento do comando
if, funciona apena como uma opção para tomar uma ação se a condição testada for
avaliada como falsa. Desta forma a maneira mais simples de seu utilizar o comando if é:
if(condição) comandoA;

Há a possibilidade de aninhar diversos comandos if, um dentro do outro para executar uma
sequência de testes, exemplo:
if(condição1) comandoA;
else if(condição2) comandoB;

30

31

else if(condição3) comandoC;
…

Neste caso será avaliada a condição1, se verdadeira será executado o comandoA e
finalizada a estrutura de teste, caso a condição1 seja falsa será avaliada a condição2,
caso verdadeira será executado o comandoB e finalizado a estrutura, caso a condição2
seja falsa será avaliada a condição3 e assim por diante até finalizarem os testes.
Também é possível utilizar estruturas if-else dentro de estruturas if-else, como por
exemplo:
if(condição1)
{
if(condição2)
{
comandoA;
comandoB;
}
else
{
comandoC;
comandoD;
}
}
else
{
if(condição3)
{
comandoE;
comandoF;
}
else
{
comandoG;
comandoH;
}
}

Neste caso a condição1 é avaliada caso verdadeira será avaliada a condição2. Caso
a condição1 seja avaliada como falsa será avaliada a condição3.

7.14 switch
Em alguns caso, como na comparação de uma determinada variável com diversos valores
diferentes o comando if pode torna-se extenso, confuso e pouco eficiente.
O comando switch permite a realização de comparações sucessivas de uma forma
elegante, clara e eficiente. O formato do comando switch é:
switch(variável)
{
case constante1:

31

32

comandoA;
. . .
break;
case constante2:
comandoB;
. . .
break;
. . .
. . .
default:
comandoX;
}

O valor da variável é testado com os valores especificados pelas clausulas case. Caso a
variável possua o mesmo valor de uma das constantes, os comandos seguintes àquela
clausula case serão executados. Caso o valor da variável não for igual a nenhum valor das
constantes especificadas então os comandos após à clausula default serão executados.
Em cada sequência de comandos da clausula case é encerrado por uma clausula
break. Está clausula tem a função de interromper o a estrutura switch de realizar outros
testes. Caso esta clausula seja omitida os comandos seguintes de outra clausula case serão
executados até ser encontrada uma clausula break ou chegar ao fim do switch. Portanto
deve-se ficar atento ao uso da clausula break para determinar o fim dos comandos de cada
clausula case.
Algumas características importantes do comando switch devem ser observadas:





O comando switch somente pode testar igualdades. Não são admitidos outros
operadores como no comando if.
Somente números inteiros e caracteres podem ser usados.
Dentro de um mesmo switch não poderá haver cases com constantes iguais;
As cláusulas break e a default são opcionais.

7.15 for
O comando for é uma das mais comuns estruturas de repetição utilizadas, sendo
bem poderosa na linguagem C em relação a outras linguagens de programação.
A forma geral do for é:
for( inicialização;condição;incremento) comando;

ou
for( inicialização;condição;incremento)
{
Comando1;
Comando2;
. . .

32

33

ComandoN;
}

Cada uma das três seções do comando for possui uma função distinta conforme em
seguida:
Inicialização: esta seção conterá uma expressão valida utilizada normalmente pra
inicializar a variável de controle do laço.
Condição: esta seção pode conter a condição a ser avaliada para decisão de continuidade
do laço de repetição. Enquanto a condição for avaliada como verdadeira o laço permanecerá
em execução.
Incremento: esta seção pode conter uma declaração para incremento da variável de
controle do laço.
O funcionamento básico do comando for é o seguinte:
Primeiramente a seção de inicialização é executada, em seguida a condição é testada
e se for verdadeira o comando ou bloco de comandos são executados, após o fim dos
comandos o laço executa a seção de incremento da variável de controle.
É possível utilizar a clausula break para encerrar a execução do laço for
independente de a condição de repetição ser avaliada, desta forma quando o comando
break for executado dentro de um laço de repetição for, este laço é interrompido
imediatamente.

7.16 while
Outro tipo de estrutura de repetição da linguagem C é comando while, que é
utilizado para repetir um comando ou um conjunto de instruções enquanto uma condição
for avaliada como verdadeira. No comando while existe apenas o teste condicional,
diferentemente do comando for que possui ciclos definidos. A estrutura do comando while
é a seguinte:
while(condição)
{
comando1;
comando2;
...
comandoN;
}

O funcionamento do comando while ocorre de uma forma bem simples.
Primeiramente a condição é avaliada, caso a condição seja avaliada como verdadeira o
comando ou o bloco de comandos é executado em seguida a condição é avaliada

33

34

novamente. Caso seja avaliada como verdadeira o laço é repetido, quando avaliada como
falsa o laço é interrompido.
Assim como no comando for é possível usar a clausula break para interromper
prematuramente um laço while.

7.17 do - while
O comando do-while é utilizado para criar uma estrutura de repetição com funcionamento
ligeiramente diferente do while e for tradicionais.
De fato, a diferença entre a estrutura while e a estrutura do-while é que esta última
realiza a avaliação da condição de teste no final de cada ciclo de iteração do laço de
repetição, ao contrário do comando while, que realiza o teste no início de cada ciclo.
A forma geral da estrutura do-while é:
do
comando;
while (condição);

Ou
do
{
comandoA;
comandoB;
...
comandoN;
} while (condição);

O funcionamento da estrutura do-while é o seguinte: o comando ou bloco de comandos é
executado e logo depois será avaliada a condição de teste, caso ela seja verdadeira, será
iniciada uma nova iteração do ciclo, caso seja falsa, o laço é terminado.
Assim como nos comandos for e while pode-se utilizar a clausula break para interromper
o laço do-while.

7.18 Diretivas do compilador
7.18.1

#define

É uma ferramenta que permite ao programador dar um nome a um valor constante antes
de de iniciar a programação. O compilador substituirá esse a constante no lugar deste
nome na hora da compilação. Isto facilita na programação e deixa o código mais agradável.
A sintaxe é mesma da linguagem C:
#define constantName valor

34

35

Exemplo:
#define ledPin 3

7.18.2

#include

È utilizado para incluir bibliotecas externas ao scketch. Dessa forma pode-se acessar um
grande número de bibliotecas seja ela do padrão da linguagem C ou as feitas especialmente
para Arduino, ou até mesmo bibliotecas feitas pelo programador.
Exemplo:
#include <biblioteca.h >

Obs.: Assim como a diretiva #define não se coloca ‘;’ no final.

35

36

7.19 Funções do ARDUINO
O Arduino já possui funções internas para manipulação de I/O digital e analógico assim
como funções para manipulações de bits, matemáticas, comunicação entre outras. A seguir
serão apresentadas algumas dessas funções.

7.19.1

Funções de Entrada/Saída Digital

pinMode()
Configura um pino especifico para ser entrada ou saída digital.
Sintaxe:
pinMode(pino, modo)

Parametros:
Pino: deve-se colocar o numero correspondente ao pino que se deseja configurar, conforme
placa que está trabalhando.
Modo: deve-se
INPUT_PULLUP.

colocar

o

modo

que

deseja

configurar

o

pino.

INPUT,

OUTPUT,

Exemplo:
int ledPin = 13;
void setup()
{
pinMode(ledPin, OUTPUT);
}

// LED connected to digital pin 13

//sets the digital pin as output

void loop()
{
digitalWrite(ledPin, HIGH); //sets the LED on
delay(1000);
// waits for a second
digitalWrite(ledPin, LOW); // sets the LED off
delay(1000);
// waits for a second
}

digitalWrite()
Coloca um nível lógico Alto (HIGH, 5V) ou baixo (LOW, 0V) em um pino configurado como
saída digital.
Sintaxe
digitalWrite(pino, valor)

Parâmetros

36

37

pino: Numero correspondente ao pino;
valor: HIGH OU LOW
Exemplo
int ledPin = 13;


void setup()
{
}

// sets the digital pin as output

void loop()
{
digitalWrite(ledPin, HIGH);
delay(1000);
digitalWrite(ledPin, LOW);
delay(1000);
}

//
//
//
//

sets the LED on
waits for a second
sets the LED off
waits for a second

digitalRead()
Lê o valor presente e um pino digital. Este valor pode ser HIGH ou LOW.
Sintaxe:
digitalRead(pino)

Parâmetros:
Pino: valor correspondente ao pino que se deseja ler.
Retorno
HIGH ou LOW.
Exemplo:
int ledPin = 13; // LED connected to digital pin 13
int inPin = 7;
int val = 0;

// pushbutton connected to digital pin 7
// variable to store the read value

void setup()
{
pinMode(inPin, INPUT);
}
void loop()
{
val = digitalRead(inPin);
digitalWrite(ledPin, val);
}

// sets the digital pin 13 as output
// sets the digital pin 7 as input

// read the input pin
// sets the LED to the button's value

37

38

7.19.2

Funções de Entrada Analógica

analogReference()
Configura a referencia de tensão para a conversão analógica/digital.
Os tipos possíveis de configurações são:


DEFAULT: a tensão padrão para conversão é a tensão de alimentação da placa. 5
Voltas para placas alimentadas com 5 volts e 3.3 Voltas para placas alimentadas com
3.3 V.



INTERNAL1V1: referência de 1,1V, Apenas no Arduino mega;



INTERNAL2V56: referência interna de 5,6 V, apenas no Arduino mega;



EXTERNAL: Referência de tensão aplicada no pino AREF(valor entre 0 e 5V).

Sintaxe:
analogReference(tipo)

Parametros:
TIPO: DEFAULT, INTERNAL1V1, INTERNAL2V56, EXTERNAL.

analogRead()
Lê o valor presente em um pino configurado como entrada analógica. Internamente o
Arduino possui um conversor A/D de 10 bits. Dessa forma o valor retornado por esta função
estará na faixa de 0 a 1023 conforme o valor presente no pino.
Sintaxe:
analogRead(pino)

Parâmetros:
Pino: valor do pino configurado como entrada analógica(0 a 5 na maioria da placas, 0 a 7
na MINI e NANO, 0 a 15 na MEGA).
Retorno
Int(0 a 1023)

38

39

Exemplo:
int analogPin = 3;
pin 3
int val = 0;

// potentiometer wiper (middle terminal) connected to analog
// outside leads to ground and +5V
// variable to store the value read

void setup()
{
Serial.begin(9600);
}

//

void loop()
{
val = analogRead(analogPin);
Serial.println(val);
}

7.19.3

setup serial

// read the input pin
// debug value

Funções de temporização

millis()
Retorna o numero de milissegundos desde que a placa começou a executar o programa.
Este número retorna a zero após aproximadamente 50 dias.
Sintaxe:
time = millis();

Parâmetros:
Nenhum
Retorno:
unsigned long

Exemplo:
unsigned long time;
void setup(){
Serial.begin(9600);
}
void loop(){
time = millis();
//prints time since program started
// wait a second so as not to send massive amounts of data
delay(1000);
}

39

40

micros()
Retorna o tempo em microssegundos que a placa está executando o programa. Este
numero retorna a zero em aproximadamente 70 minutos.
Sintaxe:
tempo = micros();
Parâmetros:
Nenhum
Retorno:
unsigned long

Exemplo:
unsigned long time;
void setup(){
Serial.begin(9600);
}
void loop(){
time = micros();
//prints time since program started
// wait a second so as not to send massive amounts of data
delay(1000);
}

delay()
Pausa o programa por um tempo em milissegundos passado no parâmetro.
Sintaxe:
delay(ms)

Parâmetros:
ms: valor de milissegundos que se deseja esperar(unsigned long)
Retorno:
Nenhum

40

41

Exemplo:
int ledPin = 13;


void setup()
{
}


void loop()
{
delay(1000);
delay(1000);
}

//
//
//
//

sets the LED on
waits for a second
sets the LED off
waits for a second

delayMicroseconds()
Pausa o programa pelo tempo em microssegundos passado no parâmetro.
O valor máximo que produz um valor preciso é 16383.
Sintaxe:
delayMicroseconds(us)
Parâmetros:
us: valor em microssegundos que se deseja esperar(unsigned int)
Exemplo:
int outPin = 8;

// digital pin 8

void setup()
{
pinMode(outPin, OUTPUT);
}


void loop()
{
digitalWrite(outPin, HIGH);
delayMicroseconds(50);
digitalWrite(outPin, LOW);
delayMicroseconds(50);
}

//
//
//
//

sets the pin on
pauses for 50 microseconds
sets the pin off
pauses for 50 microseconds

41

42

7.19.4

Funções de bit e byte

lowByte()
Retorna o byte menos significativos de uma variável
Sintaxe
lowByte(x)
Parâmetros
x: um valor de qualquer tipo

highByte()
Retorna o byte mais significativo de uma variável.
S in t a x e

highByte(x)
Parâmetros


bitRead()
Lê um bit de um numero
Sintaxe
bitRead(x, n)

Parâmetros
x: variável que deseja ser lido o bit
n: a posição do do bit na variável.
Retorno
O valor do bit (0 ou 1).

bitWrite()
Escreve um bit em uma variável.
Sintaxe:

42

43

bitWrite(x, n, b)

Parâmetros
x: variável que deseja ser escrito o bit
n: posição do bit a ser escrito.
b: o valor do bit (0 or 1)

bitSet()
Coloca em 1 o bit de uma variável.
Sintaxe:
bitSet(x, n)

Parâmetros
x: a variável que se deseja manipular
n: posição do bit que se deseja colocar em 1

bitClear()
Colocar em 0 o bit desejado.
Sintaxe
bitClear(x, n)

Parametros
x: a variável que se deseja manipular
n: posição do bit que se deseja colocar em 0

bit()
Calcula o valor de um especifico bit.
Sintaxe:
bit(n)
Parâmetros:
n: a posição do bit que deseja calcular o valor.
Retorno:

43

44

O valor do bit.

7.19.5

Funções matemáticas

min(x, y)
Retorna o menor dos dois números.
Parâmetros
x: o primeiro valor a ser comparado
y: o segundo valor a ser comparado
Retorno
O menor dos dois números passados
Exemplo
sensVal = min(sensVal, 100); //verifica se sensval é menor que se 100 se maior
//garante que não ultrapasse 100

max(x, y)
Descrição
Retorna o maior de dois números.
Parâmetros
x: o primeiro valor a ser comparado
y: o segundo valor a ser comparado
Retorno
O maior entre os dois números.
Exemplo
sensVal = max(senVal, 20); // garante que sensVal é maior que 20

abs(x)
Calcula o valor absoluto de um numero.
Parâmetros
x: o numero

44

45

constrain(x, a, b)
Restringe um número para estar dentro de um intervalo.
Parâmetros
x: O numero que deseja restringir;
a: meno valor do intervalo
b: maior valor do intervalo
Retorno
x: se x estiver entre a e b
a: se x é menor que a
b: se x é maior que b
Exemplo
sensVal = constrain(sensVal, 10, 150);
// limits range of sensor values to between 10 and 150

map(value, fromLow, fromHigh, toLow, toHigh)
Re-mapeia um número a partir de um intervalo para o outro. Isto é, um valor de fromLow
ficaria mapeada para toLow, um valor de fromHigh ficaria mapeado para toHigh.
Não restringe os valores dentro do intervalo, Por que valores fora do intervalo as vezes são
desejados e uteis. A função constrain () pode ser usada antes ou após esta função, se os
limites para os intervalos são desejados.
Note que os limites inferiores pode ser maior ou menor do que os "limites superiores" de
modo que o map () pode ser usado para inverter uma série de números, por exemplo
y = map(x, 1, 50, 50, 1);

A função também lida com números negativos, como no exemplo abaixo
y = map(x, 1, 50, 50, -100);

A função map() usa matemática inteiro por isso não irá gerar frações. Restos fracionários
são truncados, e não são arredondados.
Parâmetros
value: numero para mapear
fromLow: limite inferior da faixa atual
fromHigh: limite superior da faixa atual

45

46

toLow: limite inferior da faixa futura
toHigh:limite superior da faixa futura
Retorno
O valor Re-mapeado
Exemplo
/* Map an analog value to 8 bits (0 to 255) */
void setup() {}
void loop()
{
int val = analogRead(0);
val = map(val, 0, 1023, 0, 255);
analogWrite(9, val);
}

pow(base, exponent)
Calcula o valor de um número elevado a uma potência. pow() pode ser usado para elevar
um número a uma potência fraccionada. Isto é útil para a geração valores de mapeamento
exponencial ou curvas.
Parâmetros
base: o numero da base (float)
exponent: o numero do expoente (float)
Retorno
Resultado da operação (double)

sqrt(x)
Calcula a raiz quadrada de um numero.
Parâmetros
x: o numero, pode ser de qualquer tipo
Retorno
O resultado da operação(double)

sin(rad)
Calcula o seno de um ângulo(radianos). O resultado será entre -1 e 1.

46

47

Parâmetros
rad: ângulo em radianos(float)
Retorno
Seno do ângulo.(double)

cos(rad)
Calcula o Cosseno de um ângulo(radianos). O resultado será entre -1 e 1.
Parâmetros
Retorno
Cosseno do ângulo.(double)

tan(rad)
Calcula a tangente de um ângulo (radianos). O resultado estará entre menos infinito e mais
infinito.
Parâmetros
Retorno
Tangente do ângulo. (double)

7.19.6

Funções de Conversão

char()
Converte o valor para o tipo char.
Sintaxe
char(x)

Parâmetros
x: valor de qualquer tipo
Retorno
char

47

48

byte()
Converte um valor para o tipo byte
Sintaxe
byte(x)

Parâmetros
Retorno
byte

int()
Converte um valor para o tipo int
Sintaxe
int(x)

Parâmetros
Retorno
Int

word()
Converte um valor em um dado do tipo word ou cria uma word a partir de dois bytes.
Sintaxe
word(x)
word(h, l)

Parâmetros
x: um valor de qualquer tipo.
h: Parte alta da word
l: parte baixa da word

48

49

Retorno
Word

long()
Converte um valor para o tipo de dado long.
Sintaxe
long(x)

Parâmetros
x: valor a ser convertido
Retorno
long

float()
Converte um valor para o tipo de dado float.
Sintaxe
float(x)

Parâmetros
x: valor de qualquer tipo
Retorno
float

49

50

8 PROJETOS
A seguir serão apresentadas algumas aplicações básicas com o ARDUINO, aplicando na
pratica as funções estudadas anteriormente. Serão exibidos os conceitos com exemplos
assim como a proposta de exercícios.

8.1 Saída digital - Piscar LED
O exemplo mais simples para iniciar a programação do Arduino, que pode ser
considerado como o conhecido “Hello World” das linguagens de programação, consiste em
acionar um LED através de uma saída digital.
A placa Arduino Uno já possui um Led ligado ao pino digital 13 que pode ser utilizado
para o teste, a ligação desse LED é exibida a seguir:

Porém podemos, conforme figura a seguir, ligar um LED ao pino 13 no protoboard:

50

51

Para configurar o pino como saída digital utiliza a função pinMode(). Inicialmente
definiu-se uma variável do tipo int com o valor correspondente ao pino que se deseja ligar
o LED, no caso o pino 13. Para definir o pino como saída usa-se a constante OUTPUT,
conforme instrução abaixo:
pinMode(led, OUTPUT);

Para acionar a saída utiliza-se a função digitalWrite(). Para escrever nível lógico 1,
usa-se a constante HIGH e para um nível lógico baixo usa-se a constante LOW, conforme
instruções abaixo.
digitalWrite(led, HIGH);

// liga led

digitalWrite(led, LOW);

//desliga led

A função delay() é utilizada para aguardar 1 segundo entre a mudança de estados.
Como a função delay() aguarda por x milissegundos são necessários 1000 ms para se ter 1
segundo:
delay(1000);

// aguarda 1 segundo

O sketch para a programação do ARDUINO é apresentado em seguida:

51

52

/*
Pisca LED
Liga led por 1 segundo e depois desliga por mais 1 segundo
*/
// Pino 13 tem um led conectado na maioria das placas
int led = 13;

//cria uma variável inteira cchamada led com o numero do pino

// rotina de configuração
void setup() {
pinMode(led, OUTPUT);

// inicaliza pino do led como saída digital

}
void loop() {
digitalWrite(led, HIGH);

// liga led

delay(1000);

// aguarda 1 segundo

digitalWrite(led, LOW);

//desliga led

delay(1000);

//aguarda 1 segundo

}

Exercício 1:
Criar um sketch para acionar 4 LED, conectados aos pinos 10,11,12,13. Os LEDs devem
piscar da seguinte forma:
1. Ligar os LEDs 13, 11 e desligar os LEDs 12,10.
2. Aguardar 1 segundo
3. Desligar os LEDs 13, 11 e ligar os LEDs 12,10.
4. Aguardar 1 segundo
5. Repetir o processo.

52

53

8.2 Entrada Digital – Lendo tecla
O Arduino pode ler valores de entradas digitais e/ou analógicas. As entradas digitais
detectam níveis lógicos nos pinos. As entradas analógicas medem uma faixa de tensão no
pino.
Os pinos são divididos em analógicos e digitais, conforme a figura abaixo:

Para ler uma entrada digital utiliza-se a função digitalRead() ela retorna o valor
presente no pino. Porém antes de ler o valor presente no pino deve-se configurar o pino
correspondente como entrada utilizando a função pinMode().
O abaixo é exibido o esquema elétrico para leitura de uma tecla:

53

54

A tecla está ligada no pino digital 2, nota-se que existe um resistor ligado a +5V.
Este resistor é chamado de resistor de pull – up e tem a função de garantir um nível lógico,
no caso 5V, quando a tecla permanecer solta. Para configurar o pino 2 como entrada
utiliza-se a seguinte instrução na função setup():
pinMode(inputPin, INPUT); // declara pino como entrada

O circuito possui um LED ligado ao pino 13 que deve ser configurado como saída
digital, conforme visto no capítulo anterior. A montagem do circuito pode ficar conforme a
figura abaixo:

54

55

O exemplo consiste em ler a tecla e ligar o LED quando a tecla estiver pressionada, o
sketch a seguir mostra a programação para leitura de uma entrada digital:
/*
Leitura de tecla
O exemplo le uma tecla conectada ao pino 2 e aciona um led conectado ao pino 13
*/
const int ledPin = 13; // cria uma constante com o numero do pino ligado ao LED
const int inputPin = 2; // cria uma constante com o numero do pino conectado a tecla
void setup()
{
pinMode(ledPin, OUTPUT); // declara o pino do led como saída
pinMode(inputPin, INPUT); // declara o pino da tecla como entrada
}
void loop()
{
int val = digitalRead(inputPin); // le o valor na entrada
if (val == LOW) // se valor está em zero( tecla pressionada)
{

55

56

digitalWrite(ledPin, HIGH); // Liga LED indicando tecla pressionada
}
else
{
digitalWrite(ledPin, LOW); // Desliga led indicando tecla solta
}
}

Os pinos de entrada possuem resistores de “pull-up” internos, dessa forma pode-se
ler o estado de uma tecla sem a necessidade de ligar um resistor, como foi feito no
exemplo anterior. A figura a seguir exibe o esquema elétrico para ligar uma tecla sem o
resistor de pull-up:

O circuito fica mais limpo e mais simples de montar no protoboard, a figura a seguir
exibe a ligação no protoboard para teste:

56

57

Para configura a entrada com resistor de pull-up ligado, utiliza-se a constante
INPUT_PULLUP na função pinMode(), conforme instrução a seguir:
pinMode(inputPin, INPUT_PULLUP); //declara o pino da tecla como
//entrada E PULL UP habilitado

O sketch completo para o teste da leitura de tecla sem resistor de pull up exibido a
seguir:
/*
Leitura de tecla
O exemplo le uma tecla conectada ao pino 2 e aciona um led conectado ao pino 13
*/

const int ledPin = 13; // cria uma constante com o numero do pino ligado ao LED
const int inputPin = 2; // cria uma constante com o numero do pino conectado a tecla

57

58

void setup()
{
pinMode(ledPin, OUTPUT); // declara o pino do led como saída
pinMode(inputPin, INPUT_PULLUP); // declara o pino da tecla como entrada
}
void loop()
{
int val = digitalRead(inputPin); // le o valor na entrada

if (val == LOW) // se valor está em zero( tecla pressionada)
{
digitalWrite(ledPin, HIGH); // Liga LED indicando tecla pressionada
}
else
{
digitalWrite(ledPin, LOW); // Desliga led indicando tecla solta
}
}

Quando uma tecla é pressionada é gerado oscilações até o nível lógico se estabilizar,
essas oscilações são conhecidas como bounce. Esse podem gerar leituras indesejadas
fazendo o programa tomar ações que não eram previstas. O processo para eliminar a
leitura durante as oscilação é chamado de Debounce.
A técnica de debounce é feita por software e existem muitas maneiras de se resolver este
problema, umas delas é apresentada no sketch a seguir:
/*
* Debounce sketch
uma tecla é conectada ao pino e um led no pino 13
a lógica de debounce previne leituras indesejadas da tecla
*/
const int inputPin = 2; // pino onde esta a tecla
const int ledPin = 13; // pino onde está conectado o led
const int debounceDelay = 10; // tempo para estabilizar
// rotina de debounce
boolean debounce(int pin)
{
boolean state;
boolean previousState;
previousState = digitalRead(pin); // armazena o estado da tecla

58

59

for(int counter=0; counter < debounceDelay; counter++)
{
delay(1); //aguarda 1 milisegundo
state = digitalRead(pin); // le a tecla
if( state != previousState)
{
counter = 0; //reinicia contador
previousState = state; // armazena o valor atual da tecla
}
}
// retorna o estado da tecla
return state;
}
void setup()
{
pinMode(inputPin, INPUT);
//configura pino da tecla como entrada
//configura pino do led como saída
}
void loop()
{
if (!debounce(inputPin))
//le tecla com rotina de debounce
{
digitalWrite(ledPin, HIGH); //liga led se tecla pressionada
}
else
{
digitalWrite(ledPin, LOW); //Desliga led se tecla solta
}
}

A função debounce é chamada passando como parâmetro o numero do pino da tecla que se
deseja fazer a leitura. A função retorna o nível lógico presente no pinio após a estabilização.

Exercício 2:
Desenvolver um sketch para a leitura de uma tecla e acionar 4 LEDS de saída. A cada vez
que a tecla for pressionada deve-se acender um LED e apagar o anterior. Inicialmente os
leds encontram-se apagados. Quando tecla pressionada pela primeira vez acende LED1, na
segunda vez apaga LED1 e acende LED 2, e assim por diante. Quando o LED4 estiver aceso
e a tecla for pressionada apaga o LED4. Quando a tecla for pressionada novamente
repetem-se as instruções anteriores.

8.3 Entrada analógica – Lendo o valor em um potenciômetro

59

60

Os microcontroladores Atmega usados para o Arduino contêm embarcados 6 canais
de conversão analógica-digital (A/D). O conversor do Arduino tem uma resolução de 10
bits, retornando inteiros entre 0 e 1023. Enquanto a função principal das portas analógicas
para a maioria dos usuários do Arduino é ler sensores, as portas analógicas também tem a
funcionalidade de entrada/saída de propósito geral (GPIO) (da mesma forma que as portas
digitais 0~13). Consequentemente, se o usuário precisar mais entradas/saídas de propósito
geral, e todas as portas analógicas não estiverem em uso, estas podem ser usadas para
GPIO.
Para iniciar o estudo da entrada analógica, a maneira mais simples e rápida é ligando
um potenciômetro a uma entrada analógica, conforme esquema apresentado em seguida:

Se girarmos o cursor do potenciômetro, alteramos a resistência em cada lado do
contato elétrico que vai conectado ao terminal central do botão. Isso provoca a mudança
na proximidade do terminal central aos 5 volts ou GND o que implica numa mudança no
valor analógico de entrada. Quando o cursor for levado até o final da escala, teremos, por
exemplo, zero volt a ser fornecido ao pino de entrada do Arduino e, assim, ao lê-lo obtémse 0. Quando giramos o cursor até o outro extremo da escala, haverá 5 volts a ser
fornecido ao pino do Arduino e, ao lê-lo, teremos 1023. Em qualquer posição intermediária
do cursor, teremos um valor entre 0 e 1023, que será proporcional à tensão elétrica sendo
aplicada ao pino do Arduino.
A ligação no Arduino UNO pode ser feita conforme a figura abaixo:

60

61

O exemplo a seguir lê o valor no potenciômetro. O tempo que o LED permanece ligado ou
desligado depende do valor obtido pelo analogRead().

/*
* Entrada analógica
* Liga e desliga um LED conectado ao pino digital 13. O tempo
* que o LED permanece ligado ou desligado depende do valor
* obtido pelo analogRead(). No caso mais simples, conecta-se
* um potenciômetro ao pino analógico 0.
*/

int potPin = 0;

// selecione o pino de entrada ao potenciômetro

int ledPin = 13;

// selecione o pino ao LED

int val = 0;

// variável a guardar o valor proveniente do sensor

61

62

void setup() {

// declarar o pino ledPin como saída

}

void loop() {
val = analogRead(potPin);

// ler o valor do potenciômetro


// ligar o ledPin

delay(val);

// pausar o programa por algum tempo


// desligar o ledPin

delay(val);

// pausar o programa por algum tempo

}

Exercício 3:
Elaborar um sketch para ler um potenciômetro e acender 8 leds nas saídas digitais que
representarão o nível de tensão na entrada analógica como um bargraph. Quando entrada
for zero volts todos os leds estarão apagados e quando for 5 Volts todos estarão acesos e
qualquer valor dentro desse intervalo deve acender os leds proporcionalmente.

8.4 Comunicação Serial
A comunicação serial provê um caminho fácil e flexível para a placa ARDUINO
interagir com um computador ou outro dispositivo. Outro ponto interessante é que a IDE do
Arduino, possui um Monitor serial que exibe os dados enviados pelo Arduino ou envia dados
para o Arduino. Esse monitor pode ser utilizado para exibir mensagens durante o teste do
projeto.
Uma comunicação serial envolve hardware e software, o hardware faz a ligação
elétrica entre o Arduino e o dispositivo que ele está comunicando. O software envia
ordenadamente os dados. A biblioteca Arduino auxilia na complexidade da comunicação
serial tornando fácil e simples o seu uso.
Através da comunicação serial pode-se criar supervisórios no computador para ler sinais do
Arduino e exibir na tela de um computador, pode-se enviar comandos através de uma
interface gráfica no computador para o Arduino executar determinadas tarefas.
Para exibir textos e números enviados do Arduino, no computador, deve-se inicialmente
configura a comunicação serial através da função Serial.begin() na função setup(), e usar a
função Serial.print() para enviar o texto ou valores para o computador.

62

63

A função Serial.begin() seleciona o baudrate da comunicação serial. O baudrate determina
quantos bits por segundo é enviando na transmissão de um dado. Para a comunicação com
um computador usa-se os seguintes valores: 300, 1200, 2400, 4800, 9600, 14400, 19200,
28800, 38400, 57600 ou 115200.
A sintaxe é exibida a seguir:
Serial.begin(speed);
Exemplo:
Serial.begin(9600);

A função print envia textos pela serial. O texto deve ser colocado dentro de aspas duplas,
por exemplo:
Serial.print(“olá, mundo”);
Para enviar números, o valor exibido dependerá do tipo da variável. Por exemplo, para
enviar uma variável do tipo int, chamada numero, usa-se a seguinte função:
Serial.print(numero);
Para visualizar os valores no computador pode-se utilizar o terminal serial integrado a IDE
conforme figura a seguir:

63

64

Exemplo A – Enviando números para o computador
O sketch a seguir exibe como a comunicação serial pode ser utilizada para enviar dados
para um computador.
/*
* comunicação Serial
* Envia números pela comunicação serial
* para ser exibido no computador
*/
void setup()
{
Serial.begin(9600); // seleciona velocidade para 9600 bps
}
int number = 0;
//variável para ser enviada
void loop()
{
Serial.println(number); // envia numero em noiva linha
delay(500);
// aguarda 0,5 segundo
number++;
// incrementa o valor do numero.
}

Serão exibidos no terminal serial os números no terminal conforme a figura a seguir:

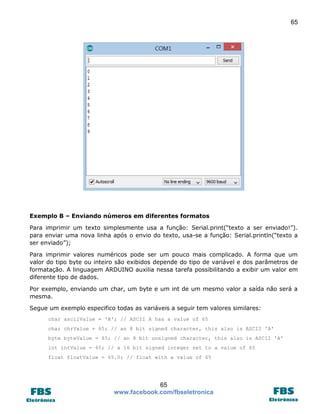

64

65

Exemplo B – Enviando números em diferentes formatos
Para imprimir um texto simplesmente usa a função: Serial.print(“texto a ser enviado!”).
para enviar uma nova linha após o envio do texto, usa-se a função: Serial.println(“texto a
ser enviado”);
Para imprimir valores numéricos pode ser um pouco mais complicado. A forma que um
valor do tipo byte ou inteiro são exibidos depende do tipo de variável e dos parâmetros de
formatação. A linguagem ARDUINO auxilia nessa tarefa possibilitando a exibir um valor em
diferente tipo de dados.
Por exemplo, enviando um char, um byte e um int de um mesmo valor a saída não será a
mesma.
Segue um exemplo especifico todas as variáveis a seguir tem valores similares:
char asciiValue = 'A'; // ASCII A has a value of 65
char chrValue = 65; // an 8 bit signed character, this also is ASCII 'A'
byte byteValue = 65; // an 8 bit unsigned character, this also is ASCII 'A'
int intValue = 65; // a 16 bit signed integer set to a value of 65
float floatValue = 65.0; // float with a value of 65

65

66

Os seguintes parâmetros podem ser utilizados para enviar valores em diferentes tipos de
dados:
Serial.print(valor, BIN) - envia no formato binário
Serial.print(valor, OCT) -envia no formato octal
Serial.print(valor, DEC) – envia no formato decimal
Serial.print(78, HEX ) – envia no formato hexadecimal
Serial.println(1.23456, 0) - envia numero flutuante sem casa decimal
Serial.println(1.23456, 2) - envia numero flutuante com duas casa decimais
Serial.println(1.23456, 4) - envia numero flutuante com 4 casas decimais

O sketch a seguir envia dados em diferentes formatos pela comunicação serial:
/*
* Comunicação serial - formatar dados
* Envia valores
*/
char chrValue = 65; //valores para ser enviados
byte byteValue = 65;
int intValue = 65;
float floatValue = 65.0;
void setup()
{
Serial.begin(9600);
}

void loop()
{
Serial.print("chrValue: ");
Serial.print(chrValue);
Serial.print(" ");
Serial.write(chrValue);
Serial.print(" ");
Serial.print(chrValue,DEC);
Serial.println();
Serial.print("byteValue: ");
Serial.print(byteValue);
Serial.print(" ");
Serial.write(byteValue);
Serial.print(" ");
Serial.print(byteValue,DEC);
Serial.println();
Serial.print("intValue: ");
Serial.print(intValue);

66

67

Serial.print(" ");
Serial.print(intValue,DEC);
Serial.print(" ");
Serial.print(intValue,HEX);
Serial.print(" ");
Serial.print(intValue,OCT);
Serial.print(" ");
Serial.print(intValue,BIN);
Serial.println();
Serial.print("floatValue: ");
Serial.print(floatValue);
Serial.println();
Serial.println();
Serial.println();
delay(5000); // aguarda 5 segundo
chrValue++; // incremnta para o próximo valor
byteValue++;
intValue++;
floatValue +=1;
}

Exemplo C – Enviando números para o Arduino
São enviados valores em ASCII para o Arduino, esses valores podem ser convertidos em
valores numéricos de de uma maneira bem simples, bastando conhecer a tabela ASCII.

67

68

O valores de 0 a 9 possuem o valor 48 a 57 na tabela ASCII. Desta forma para converter
um valor ASCII de 0 a 9 em um valor numérico basta subtrair o valor 48, ou seja subtrair o
caractere ‘0’ em ASCII.
O sketch a seguir exibe uma maneira simples de receber valores em ASCII e converter em
valores numéricos:
/*
* Comunicação Serial - Enviar dados para o Arduino
* PISCA o led com o valor proporcional ao recebino pela serial
*/
const int ledPin = 13; //pino do led
int blinkRate=0; // valor para piscar
void setup()
{
Serial.begin(9600); // Inicializa serial com 9600 bps
pinMode(ledPin, OUTPUT); //configura pino do led como saida
}
void loop()
{
if ( Serial.available()) // verifica se há caracter disponivel na serial
{
char ch = Serial.read(); //le o caracter
if( isDigit(ch) ) // verifica se valor está entre 0 e 9
{
blinkRate = (ch - '0'); // converte caracter em um valor numérico
blinkRate = blinkRate * 100; // atualiza valor da piscagem
}
}
blink();//chama rotina para piscar led
}
void blink()
{
digitalWrite(ledPin,HIGH);
delay(blinkRate);
digitalWrite(ledPin,LOW);
delay(blinkRate);
}

Exercício 4:
Desenvolver um sketch para ligar os leds conforme o número enviado pela serial. Se
enviado o numero ‘1’ deve-se ligar o led1 e assim por diante. Quando enviado o mesmo
numero na segunda vez deve-se desligar o led correspondente.

8.5 6.5. Saída PWM

68

69

A saída PWM no Arduino pode ser feita através da função analogWrite(), que pode ser
utilizada para controle diversos, como por exemplo a intensidade do brilho de um led
conectado ao ARDUINO.
A técnica de PWM (do inglês Pulse width modulation) consiste em emular um sinal
analógico através de pulsos digitais.
PWM consiste na variação proporcional dos pulsos, mantendo a frequência constante.
Saídas de baixo nível de sinal analógico são conseguidas com pulso curtos de nível lógico
alto, já saídas com maior nível de sinal analógico são conseguidos através de períodos
maiores de pulso em nível alto.
A figura a seguir exibe a modulação PWM para variar a intensidade de um led:

O Arduino possui pinos específicos com essa função. Na placa ARDUINO UNO, pode se
utilizar os pinos 3,5,6,9,10 e 11 para esta função.
A função analogWrite deve ser utilizada da seguinte forma:
Sintaxe:
analogWrite(pino, valor);
Onde o parâmetro pino corresponde ao pino que será gerado o sinal PWM e valor
corresponde ao duty cycle, ou seja, o valor que permanecerá em nível alto o sinal.

69

70

O valor deve ser de 0 a 255 onde 0 a saída permanece sempre em nível zero e 225 a saída
permanece sempre em nível alto.
O sketch a seguir exibe como controlar a intensidade de um led através da leitura de um
sinal analógico em um potenciômetro.
/*
PWM
controla a luminosidade de um led conforme o valor presente
em um potenciometro
*/
int ledPin = 13;
int analogPin = 3;
int val = 0;

// pino do led
// pino para leitura do potenciometro
// variable to store the read value

void setup()
{
}

// configura pino como saída

void loop()
{
val = analogRead(analogPin);
analogWrite(ledPin, val / 4);
}

// le o valor analógico
// aciona led com o valor anlogico lido divido por 4

Exercício 5
Desenvolver um sketch para controlar o brilho do led através de duas teclas onde uma
aumenta o brilho do led e outra diminui o brilho do led.

9 REFERÊNCIAS
1. http://arduino.cc/en/Reference/HomePage

70

Apostila Arduino.(Melhor Apostila)

Mais conteúdo relacionado

Mais procurados (18)

Destaque (20)

Semelhante a Apostila Arduino.(Melhor Apostila) (20)

Mais de Chellton Almeida (6)

Último (20)

Apostila Arduino.(Melhor Apostila)
