Aula 07 - Fontes
- 1. Prof. Suzana Mota Introdução ao Hardware Aula 06 - Fontes de Alimentação
- 2. Hoje você vai aprender ● Como funciona o computador: ○ Fontes AT ○ Fontes ATX
- 3. A fonte de energia Os computadores, assim como outros componentes, são alimentados pela energia elétrica. A fonte é responsável por isso.
- 4. Conversão de Tensão Sua função principal é transformar a tensão alternada em tensão contínua para fornecer a energia necessária para os equipamentos dentro do gabinete.
- 5. Missão Importante Alguns componentes precisam de 12v, outros de 5v, outros de 3v. A fonte é responsável por mandar a tensão adequada para cada um dos componentes.
- 6. Tipos de Fonte de Alimentação Existem dois tipos de fontes de alimentação: AT - mais antiga e pouco utilizada ATX - mais nova e mais utilizada
- 7. Fonte AT Nas fontes AT, que são as antigas, o conector que era plugado à placa-mãe era dividido em dois, chamados de P8 e P9. OS DOIS FIOS PRETOS, DEVEM ESTAR JUNTOS NO MEIO.
- 8. Fonte AT Este tipo de fonte exigia um certo cuidado do técnico que fosse montar, pois tanto os fios pretos do conector P8 quanto do conector P9 deveria ficar no centro, caso contrário, ocasionaria a queima da placa-mãe ou da Fonte.
- 9. Fonte AT Outro ponto desfavorável e que com essas fontes a máquina não desligava sozinha. O usuário teria que segurar o botão on/off para ai sim a máquina desligar.
- 10. Fonte ATX Nas fontes ATX, o conector é único. Livrando o Técnico desta preocupação. O conector não encaixa da forma errada.
- 11. Fonte ATX Tem novas funções, entre elas o mais importante: On/Off - usado para ligar/desligar a fonte por software. É graças a esse recurso que o Windows ou o Linux consegue desligar o computador sem que o usuário tenha que apertar o botão do gabinete.
- 12. Fonte ATX com SATA Se você usa um HD SATA, vai precisar de um adaptador específico. Algumas fontes ATX, já vem com esse conector acoplado.
- 13. Chave Seletora A chave seletora, é uma chave como se fosse uma tomada onde tem duas opções de 100 e 220v A grande maioria já vem posicionada no 220v para evitar acidentes, se a rede elétrica for de 220v e a chave estiver em 110v, queima na hora a fonte.
- 14. Placa mãe AT ou ATX

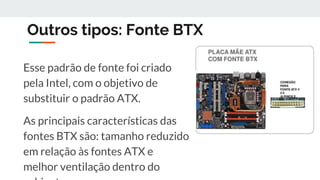

- 15. Outros tipos: Fonte BTX Esse padrão de fonte foi criado pela Intel, com o objetivo de substituir o padrão ATX. As principais características das fontes BTX são: tamanho reduzido em relação às fontes ATX e melhor ventilação dentro do
- 16. Como escolher uma fonte? Nunca montar um conjunto para funcionar “no limite” da fonte de alimentação. É preciso uma folga para picos de processamento, como ao executar jogos mais pesados. Se pelos cálculos, o conjunto for consumir em torno de 359W, não compre uma fonte de 400W reais, parta logo para uma de 450W ou até 500W.
- 17. Problemas Comuns 1.Se a fonte não for suficiente, o computador vai desligar sozinho com frequência. 2.Se a fonte estiver queimada ou com mau contato, nada vai ligar.
- 18. Como instalar uma fonte? Desparafuse a fonte.
- 19. Como instalar uma fonte? Desconecte todos os conectores.
- 20. Como instalar uma fonte? Retire a fonte antiga. E substitua pela nova.
- 21. Estabilizador o Estabilizador possuir um Fusível de proteção, ele possa ser uma boa alternativa para garantir que seu computador não vá queimar caso ocorra um grande pico de energia.
- 22. Estabilizador Você pode ouvir alguns “tec tec tec” em seu estabilizador, o que indica que ele está trabalhando para tentar estabilizar a tensão.
- 23. NoBreak No-break tem proteção contra oscilação de tensão e também contra a queda na energia. Ainda assim eles só serão exigidos em locais onde a Rede é muito instável, causando grandes surtos de sinal, que podem danificar o Computador.
- 24. Filtros de Linha São dispositivos equipados com um fusível, varistores, capacitores e indutores. O objetivo deste equipamento é evitar a passagem de altas correntes para os aparelhos nele conectados.
- 25. Para saber mais Welington Tutoriais https://www.youtube.com/watch?v=vlcIldrz7Yg
