Este documento estabelece um procedimento padronizado para coleta de material particulado em ambientes de trabalho utilizando filtros de membrana, definindo conceitos, equipamentos, métodos de amostragem, cálculos e relatórios. O objetivo é obter amostras representativas das partículas suspensas no ar para avaliar riscos à saúde dos trabalhadores.
Higiene ocupacional norma
- 1. NHO 08 NORMA DE HIGIENE OCUPACIONAL NORMAS DE HIGIENE OCUPACIONAL - PROCEDIMENTO TÉCNICO NHO 08: COLETA DE MATERIAL PARTICULADO SÓLIDO SUSPENSO NO AR DE AMBIENTES DE TRABALHO PROCEDIMENTO TÉCNICO MINISTÉRIO DO TRABALHO E EMPREGO FUNDACENTRO FUNDAÇÃO JORGE DUPRAT FIGUEIREDO DE SEGURANÇA E MEDICINA DO TRABALHO
- 2. Presidente da República Luiz Inácio Lula da Silva Ministro do Trabalho e Emprego Carlos Lupi FUNDACENTRO Presidente Jurandir Boia Diretor Executivo interino Jófilo Moreira Lima Júnior Diretor Técnico Jófilo Moreira Lima Júnior Diretora de Administração e Finanças interina Solange Silva Nascimento
- 3. NORMA DE HIGIENE OCUPACIONAL PROCEDIMENTO TÉCNICO
- 4. Norma de Higiene Ocupacional NHO 08: Coleta de Material Particulado Sólido Suspenso no Ar de Ambientes de Trabalho Procedimento Técnico Fundacentro São Paulo MINISTÉRIO DO TRABALHO E EMPREGO FUNDACENTRO FUNDAÇÃO JORGE DUPRAT FIGUEIREDO DE SEGURANÇA E MEDICINA DO TRABALHO 2009
- 5. Qualquer parte desta publicação pode ser reproduzida, desde que citada a fonte. Disponível também em: www.fundacentro.gov.br Dados Internacionais de Catalogação na Publicação (CIP) Serviço de Documentação e Bibliotecas – CDB / Fundacentro São Paulo – SP Erika Alves dos Santos CRB-8/7110 1234567890 1234567890Fundação Jorge Duprat Figueiredo de Segurança e Medicina do 1234567Trabalho. 1234567890Norma de higiene ocupacional : procedimento técnico : coleta de 1234567material particulado sólido suspenso no ar de ambientes de trabalho / 1234567Fundação Jorge Duprat Figueiredo de Segurança e Medicina do 1234567Trabalho. – São Paulo : Fundacentro, 2007. 123456789024 p. : il. – (Normas de higiene ocupacional - NHO ; 08) 1234567890ISBN 978-85-98117-39-3 1234567890A NHO 08 substitui a Norma de higiene do trabalho NHT-02 A/E:123567 1234567norma para avaliação da exposição ocupacional a aerodispersóides. 1234567São Paulo: Fundacentro, 1985. 12345678901. Poeira respirável – Tomada de amostras – Filtros de membrana. 12345672. Poeira respirável – Tomada de amostras – Higiene ocupacional. I. 1234567Série. CIS CDU Fypar Jwls Hufam 614.715+543.052+621.928.9 Fypar Jwls Ah 614.715+543.052+613.6 CIS – Classificação do “Centre International d’Informations de Sécurité et d’Hygiene du Travail” CDU – Classificação Decimal Universal CIS Poeira respirável – Fypar Tomada de amostras – Jwls Filtros de membrana – Hufam Higiene ocupacional – Ah CDU 614.715 – Poluição por poeira, fumaça, transportada pelo ar 543.052 – Procedimento de amostragem. Inclusive seleção dos pontos de tomada da amostra. Erros de amostragem 621.928.9 – Separação, extração e coleta de poeira – extratores de poeira 613.6 – Riscos ocupacionais. Higiene e saúde ocupacionais Ficha técnica Equipe de elaboração: Alcinéa Meigikos dos Anjos Santos • Ana Maria Tibiriçá Bon • José Geraldo Aguiar • Lênio Sérvio Amaral • Maria Margarida T. Moreira Lima • Norma Conceição do Amaral Coordenação Editorial: Elisabeth Rossi • Glaucia Fernandes Revisão gramatical: Karina Penariol Sanches Normalização: Erika Alves dos Santos Design capa e miolo: Glaucia Fernandes
- 6. APRESENTAÇÃO A Coordenação de Higiene do Trabalho da Fundacentro deu início, na década de 1980, à publicação de uma série de normas técnicas deno- minadas anteriormente Normas de Higiene do Trabalho (NHT), entre elas a NHT-02 A/E: Norma para Avaliação da Exposição Ocupacional a Aerodispersóides, publicada em 1985. Diante das transformações tecnológicas e da necessidade de atuali- zação dos procedimentos de identificação, avaliação e controle da ex- posição dos trabalhadores aos agentes ambientais, a revisão das NHT tornou-se imprescindível. Para diferenciá-la da antiga, a nova série de normas passou a ser intitulada de Normas de Higiene Ocupacional (NHO). Em continuidade a esse processo de revisão, apresenta-se aos profis- sionais que atuam na área de higiene ocupacional a NHO 08: Coleta de Material Particulado Sólido Suspenso no Ar de Ambientes de Trabalho, resultado da experiência acumulada por técnicos da Fundacentro nos últi- mos anos e da atualização de conceitos utilizados como base para a coleta de material particulado sólido, divulgados internacionalmente. Acredita-se que esta norma possa efetivamente contribuir como fer- ramenta na identificação e na quantificação da exposição ocupacional a aerodispersóides, na forma das poeiras, atualmente denominados ma- teriais particulados sólidos, com o intuito de colaborar no controle da exposição e na prevenção de doenças ocupacionais. Alcinéa Meigikos dos Anjos Santos Gerente da Coordenação de Higiene do Trabalho

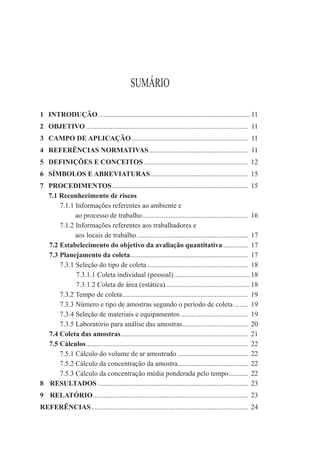

- 7. SUMÁRIO 1 INTRODUÇÃO ...................................................................................... 11 2 OBJETIVO ............................................................................................ 11 3 CAMPO DE APLICAÇÃO .................................................................. 11 4 REFERÊNCIAS NORMATIVAS ........................................................ 11 5 DEFINIÇÕES E CONCEITOS ........................................................... 12 6 SÍMBOLOS E ABREVIATURAS ....................................................... 15 7 PROCEDIMENTOS ............................................................................. 15 7.1 Reconhecimento de riscos 7.1.1 Informações referentes ao ambiente e ao processo de trabalho ............................................................ 16 7.1.2 Informações referentes aos trabalhadores e aos locais de trabalho ............................................................... 17 7.2 Estabelecimento do objetivo da avaliação quantitativa .............. 17 7.3 Planejamento da coleta................................................................... 17 7.3.1 Seleção do tipo de coleta ......................................................... 18 7.3.1.1 Coleta individual (pessoal) ........................................... 18 7.3.1.2 Coleta de área (estática)................................................ 18 7.3.2 Tempo de coleta ....................................................................... 19 7.3.3 Número e tipo de amostras segundo o período de coleta ........ 19 7.3.4 Seleção de materiais e equipamentos ...................................... 19 7.3.5 Laboratório para análise das amostras ..................................... 20 7.4 Coleta das amostras ........................................................................ 21 7.5 Cálculos ............................................................................................ 22 7.5.1 Cálculo do volume de ar amostrado ........................................ 22 7.5.2 Cálculo da concentração da amostra........................................ 22 7.5.3 Cálculo da concentração média ponderada pelo tempo ........... 22 8 RESULTADOS ..................................................................................... 23 9 RELATÓRIO ........................................................................................ 23 REFERÊNCIAS ......................................................................................... 24
- 8. ANEXO A Posicionamento do sistema de coleta ..................................... 28 ANEXO B Procedimento para obtenção de um subgrupo de um grupo de exposição similar (GES) ...................... 30 ANEXO C Diagrama representativo do número e tipo de amostras, segundo o período de coleta .......................................... 31 ANEXO D Parâmetros para coleta e análise de material particulado suspenso no ar ............................................. 32 ANEXO E Exemplos de dispositivos de coleta ............................... 35 ANEXO F Eficiência de coleta, em massa, para as diferentes frações de material particulado ...................................... 39 ANEXO G Modelo de formulário para registro de dados ................ 41 ANEXO H Modelos de caixas para transporte de porta-filtros contendo amostras de material particulado.................... 42
- 9. PREFÁCIO Este procedimento faz parte da série de Normas de Higiene Ocupacional elaborada por técnicos da Coordenação de Higiene do Trabalho da Fundacentro. A NHO 08 substitui a NHT-02 A/E: Norma para Avaliação da Exposição Ocupacional a Aerodispersóides e inclui anexos de caráter normativos e informativos para fins de aplicação deste procedimento. Os anexos A e F são normativos e os demais são informativos.
- 10. NHO 08 1 INTRODUÇÃO Estudos anteriormente desenvolvidos pela Fundacentro demons- tram que materiais particulados suspensos no ar, provenientes de vários processos ou condições de trabalho, representam sério risco à saúde dos trabalhadores quando se apresentam em concentrações elevadas em ambientes sem controle, implicando no surgimento de doenças respiratórias. Sempre que a exposição dos trabalhadores a esses materiais parti- culados é avaliada quantitativamente, a metodologia utilizada deve ser baseada em critérios que relacionem a medição com o risco à saúde que está sendo estudado. Esta norma adotou como referência o critério harmonizado pela American Conference of Governmental Industrial Hygienists (ACGIH®), pela International Organization for Standardi- zation (ISO) e pelo Comité Européen de Normalisation (CEN), visando atender às necessidades para a coleta com dispositivos que classificam as partículas por seleção de tamanhos correspondentes a regiões especí- ficas de deposição no trato respiratório. 2 OBJETIVO Esta norma estabelece um procedimento padronizado para coleta de material particulado sólido em filtros de membrana com a finalidade de obter amostras representativas das partículas suspensas no ar dos ambientes de trabalho. 3 CAMPO DE APLICAÇÃO Este procedimento se aplica à coleta de partículas de origem mine- ral, metálica, vegetal e animal, de negro de fumo e de partículas insolú- veis não especificadas de outra maneira. NOTA: Não se aplica para partículas na forma de fibras. 4 REFERÊNCIAS NORMATIVAS Na aplicação deste procedimento, poderá ser necessário consultar: - MB 3422: Agentes químicos no ar: coleta de aerodispersóides por filtração. 12
- 11. NHO 08 - NHO 03/2000: Análise gravimétrica de aerodispersóides sólidos coletados sobre filtros de membrana. - NHO 07/2002: Calibração de bombas de amostragem individual pelo método da bolha de sabão. - NR 15/1978: Atividades e operações insalubres. - NR 9/1994: Programa de prevenção de riscos ambientais. - ISO 7708. Air Quality: particle size fraction definitions for health- related sampling. - CEN EN-481. Workplace Atmospheres: size fraction definitions for measurements of airborne particles in the workplace. NOTA: Havendo edições mais recentes, recomenda-se a sua utilização. 5 DEFINIÇÕES E CONCEITOS Para efeito deste procedimento técnico, aplicam-se as seguintes de- finições e conceitos: 5.1 Bomba de amostragem Instrumento portátil e leve, que forneça uma vazão de até 6,0 L/min, com bateria recarregável e blindada contra explosão. A bomba deve possuir um sistema automático de controle de vazão com capacidade para mantê-la constante, dentro de um intervalo de ± 5%, durante o tempo de coleta. 5.2 Dispositivo de coleta Conjunto composto por porta-filtro, suporte do filtro, filtro de mem- brana e, quando necessário, um separador de partículas. 5.3 Exposição ocupacional Situação onde um ou mais trabalhadores podem interagir com agen- tes ou fatores de risco no ambiente de trabalho. 5.4 Filtro de membrana Filtro de malha rígida, uniforme e contínua, de material polímero, com tamanhos de poro determinados precisamente durante a fabrica- ção. 5.5 Grupo de exposição similar (GES) Grupo de trabalhadores que experimentam situações de exposição semelhantes de forma que o resultado fornecido pela avaliação da ex- 13
- 12. NHO 08 posição de qualquer trabalhador desse grupo seja representativo da ex- posição dos demais trabalhadores. 5.6 Jornada de trabalho Refere-se ao período durante o qual o trabalhador exerce, efetiva- mente, a sua atividade. Exemplos: jornada diária de 8 horas; turno no- turno de 6 horas; jornada semanal de 48 horas. 5.7 Local de trabalho Corresponde à área onde o trabalhador desenvolve suas atividades. 5.8 Material particulado Partículas sólidas, produzidas por ruptura de um material original- mente sólido, suspensas ou capazes de se manterem suspensas no ar. 5.9 Particulado inalável É a fração de material particulado suspenso no ar constituída por partículas de diâmetro aerodinâmico menor que 100μm, capaz de entrar pelas narinas e pela boca, penetrando no trato respiratório durante a ina- lação. É apropriada para avaliação do risco ocupacional associado com as partículas que exercem efeito adverso quando depositadas no trato respiratório como um todo. 5.10 Particulado torácico É a fração de material particulado suspenso no ar constituída por partículas de diâmetro aerodinâmico menor que 25μm, capaz de pas- sar pela laringe, entrar pelas vias aéreas superiores e penetrar nas vias aéreas dos pulmões. É apropriada para avaliação do risco ocupacional associado com as partículas que exercem efeito adverso quando depo- sitadas nas regiões traqueobronquial e de troca de gases. 5.11 Particulado respirável É a fração de material particulado suspenso no ar constituída por partículas de diâmetro aerodinâmico menor que 10μm, capaz de pene- trar além dos bronquíolos terminais e se depositar na região de troca de gases dos pulmões, causando efeito adverso nesse local. 5.12 Particulado total É o material particulado suspenso no ar coletado em porta-filtro de poliestireno de 37 mm de diâmetro, de três peças, com face fecha- 14
- 13. NHO 08 da e orifício para a entrada do ar de 4 mm de diâmetro, conhecido como cassete. A coleta de particulado total deve ser utilizada somente quando não houver indicação específica para coleta de particulado inalável, torácico ou respirável. 5.13 Partículas não especificadas de outra maneira (PNOS) Partículas para as quais ainda não há dados suficientes para demons- trar efeitos à saúde em concentrações geralmente encontradas no ar dos locais de trabalho. Essa definição se refere às partículas que não tenham um limite de exposição estabelecido; que sejam insolúveis ou fraca- mente solúveis em água ou nos fluidos aquosos dos pulmões; não sejam citotóxicas, genotóxicas ou quimicamente reativas com o tecido pulmo- nar; não emitam radiação ionizante; causem imunossensibilização ou outros efeitos tóxicos que não a inflamação ou a deposição excessiva. 5.14 Porta-filtro Componente do dispositivo de coleta que abriga e sustenta o suporte do filtro e o filtro de membrana. 5.15 Registro de campo É o registro de todos os dados ou ocorrências observados durante a avaliação do ambiente de trabalho. As informações devem ser tomadas de maneira organizada e anotadas em formulários apropriados de modo que possam contribuir para as conclusões da avaliação. 5.16 Risco ocupacional É a possibilidade de um trabalhador sofrer um determinado dano à saúde em virtude das condições de trabalho. Para qualificar um risco, de acordo com a sua gravidade, avaliam-se conjuntamente a probabi- lidade de ocorrência e a severidade do dano. 5.17 Separador de partículas Componente do dispositivo de coleta utilizado para separar partícu- las dentro de uma faixa de tamanhos pré-determinada. 5.18 Sistema de coleta Sistema composto por bomba de amostragem, dispositivo de coleta e mangueira. 5.19 Suporte do filtro Disco de celulose, metal ou outro material adequado ao tipo de por- 15
- 14. NHO 08 ta-filtro em uso. Sua função é facilitar a distribuição do fluxo de ar e sustentar o filtro de membrana impedindo que o mesmo se rompa. 5.20 Vazão de ar Volume de ar, em litros, que passa através do dispositivo de coleta, por unidade de tempo, em minutos. 5.21 Zona respiratória Região hemisférica com um raio de 150 ± 50 mm, medido a partir das narinas do trabalhador. 6 SÍMBOLOS E ABREVIATURAS ACGIH® - American Conference of Governmental Industrial Hy- gienists CEN - Comité Européen de Normalisation CMPT - Concentração Média Ponderada pelo Tempo GES - Grupo de Exposição Similar ISO - International Organization for Standardization L/min - litros por minuto m 3 - metro cúbico μm - micrômetro mm - milímetro NHO - Norma de Higiene Ocupacional NHT - Norma de Higiene do Trabalho NIOSH - National Institute for Occupational Safety and Health NR - Norma Regulamentadora OSHA - Occupational Safety & Health Administration PNOS - Particles (insoluble or poorly soluble) Not Otherwise Specified 7 PROCEDIMENTOS Na aplicação deste procedimento, deve-se incluir a análise de to- das as informações disponíveis que caracterizam a magnitude e a im- portância dos riscos à saúde dos trabalhadores com a finalidade de formular recomendações significativas para a eliminação ou a redução desses riscos. Essas informações são obtidas por meio de pesquisa bibliográfica, de observação do local de trabalho, de entrevistas com trabalhadores e de obtenção de resultados de concentração de material 16
- 15. NHO 08 particulado suspenso no ar para fins de comparação com referências apropriadas, entre outras. Para aplicação deste procedimento, deve-se realizar o reconheci- mento de riscos e estabelecer o objetivo da avaliação quantitativa para o planejamento da coleta, conforme itens 7.1 a 7.3. 7.1 Reconhecimento de riscos Nesta etapa, devem ser obtidas informações sobre o ambiente e o processo de trabalho, as operações, as matérias-primas e os pro- dutos químicos utilizados ou gerados, produtos fi nais, sub-produ- tos e resíduos, assim como as possíveis interações entre os agentes presentes no local de trabalho e o organismo humano e os efeitos associados à saúde. 7.1.1 Informações referentes ao ambiente e ao processo de trabalho Devem ser verificados: a) os materiais que podem ser usados ou produzidos e lançados no ar do ambiente de trabalho durante as operações ou processos sob investigação, com sua composição, toxicidade e quantidade; b) as possíveis fontes de geração de material particulado, como, por exemplo, processos que envolvam moagem, peneiramento, lixa- mento, polimento, serragem, corte, furação, gravação, esmaga- mento, operações de limpeza a seco ou que produzam material particulado ou suspendam aquele depositado; c) o fluxograma e o layout das instalações da empresa; d) as etapas do processo produtivo, enfatizando as circunstâncias ou os procedimentos que podem contribuir para a contaminação dos ambientes de trabalho; e) as condições do ambiente de trabalho, enfatizando se é aberto ou fechado, se possui ventilação natural ou forçada; f) as condições climáticas e as possíveis variações de direção e in- tensidade de correntes de ar, temperatura e umidade; g) a interferência de áreas vizinhas aos locais de trabalho; h) as medidas preventivas adotadas, coletivas e/ou individuais; i) o programa de manutenção das máquinas/equipamentos e a lim- peza dos locais de trabalho; 17
- 16. NHO 08 j) a existência de resultados de monitoramentos anteriores referen- tes à exposição a material particulado, incluindo avaliações reali- zadas para acompanhamento da eficácia de medidas de controle. 7.1.2 Informações referentes aos trabalhadores e aos locais de trabalho Devem ser verificados: a) o número total de trabalhadores expostos a material particulado; b) as funções dos trabalhadores, observando os procedimentos e as atividades inerentes a essas funções e como ocorre a exposição a material particulado; c) a posição dos trabalhadores em relação às fontes de emissão de material particulado em seus locais de trabalho; d) o tempo e a freqüência de cada operação ou procedimento reali- zado pelo trabalhador; e) a duração da jornada e o regime de trabalho; f) o número de trabalhadores para os quais se presume maior risco de exposição a material particulado; g) o número de trabalhadores com atividades idênticas que possam ser separados por grupos de exposição similar; h) dados indicativos de possível comprometimento da saúde decor- rente da exposição a material particulado, como dados médicos e queixas de saúde dos trabalhadores. 7.2 Estabelecimento do objetivo da avaliação quantitativa Entre os objetivos para avaliação quantitativa, incluem-se: a) estimar a exposição dos trabalhadores ao longo de suas jornadas de trabalho; b) subsidiar projetos de implantação de medidas de controle e ava- liar a eficácia das já adotadas; c) verificar a conformidade dos ambientes de trabalho com exigên- cias legais; d) informar sobre a localização e a intensidade das fontes de mate- rial particulado; e) monitorar a exposição dos trabalhadores para registros e estudos epidemiológicos; f) obter amostras para investigações analíticas e toxicológicas. 18
- 17. NHO 08 7.3 Planejamento da coleta No planejamento da coleta das amostras devem ser definidos os lo- cais de trabalho e as situações de exposição a serem avaliados e os respectivos tipo de coleta, tempo de coleta, número e tipo de amostras, materiais e equipamentos a serem utilizados, assim como o laboratório que realizará a análise. Para o melhor planejamento da coleta, deve-se realizar uma ava- liação quantitativa preliminar. Nesse tipo de avaliação, coleta-se, pelo menos, uma amostra em cada situação de exposição ou local de traba- lho a ser avaliado para determinar o tempo de coleta de cada amostra, a quantidade de amostras e o período total da coleta. 7.3.1 Seleção do tipo de coleta 7.3.1.1 Coleta individual (pessoal) Quando o sistema de coleta é colocado no próprio trabalhador, posicionando-se o dispositivo de coleta na altura da zona respiratória, conforme apresentado no Anexo A, Figuras A1 e A2. Este tipo de coleta deve ser utilizado para estimar a exposição dos trabalhadores. Na seleção dos trabalhadores para coleta individual, deve-se ca- racterizar e selecionar o trabalhador de maior risco para cada ativi- dade. 7.3.1.2 Coleta de área (estática) Quando o sistema de coleta é posicionado em um ponto fixo no am- biente de trabalho, conforme apresentado no Anexo A, Figura A3. Este tipo de coleta pode ser utilizado, por exemplo, para verificar a eficácia das medidas de controle. NOTA:A coleta individual e a coleta de área podem ser realizadas ao mesmo tempo, uma vez que são complementares. a) Seleção dos trabalhadores de maior risco Para a identificação desses trabalhadores, é necessário observar a sua proximidade com relação à fonte geradora de material particulado, o tempo de exposição, a sua mobilidade, as diferenças em hábitos ope- racionais e a movimentação do ar no ambiente de trabalho. b) Seleção aleatória de trabalhadores dentro de um grupo de ex- posição similar Quando não for possível caracterizar e selecionar um trabalhador de maior risco para cada atividade, define-se, estatisticamente, um sub- 19
- 18. NHO 08 grupo de tamanho adequado, de tal maneira que essa amostra aleatória tenha elevada probabilidade de incluir pelo menos um trabalhador com alta exposição. A seleção desse subgrupo de trabalhadores pode ser realizada conforme o Anexo B. 7.3.2 Tempo de coleta O tempo de duração da coleta de cada amostra de ar deve ser o ne- cessário para amostrar um volume de ar adequado e obter a quantidade de material particulado dentro da faixa de trabalho do método de análi- se a ser utilizado. 7.3.3 Número e tipo de amostras segundo o período de coleta O número de amostras a serem coletadas está relacionado com o dispositivo de coleta a ser utilizado e a capacidade de retenção do filtro de membrana, variando conforme o tipo de amostra, podendo ser: a) Amostra única de período completo Uma única amostra de ar é coletada continuamente, cobrindo um período de coleta correspondente à jornada diária de trabalho. b) Amostras consecutivas de período completo Várias amostras de ar são coletadas, sendo que o período de coleta deverá corresponder à jornada diária de trabalho. c) Amostras de período parcial Uma única amostra de ar é coletada continuamente ou várias amos- tras são coletadas com iguais ou diferentes tempos de coleta. O período total de coleta deverá corresponder a, pelo menos, 70% da jornada di- ária de trabalho. O Anexo C apresenta um diagrama representativo do número e tipo de amostras, segundo o período de coleta. 7.3.4 Seleção de materiais e equipamentos a) Filtro de membrana A seleção do filtro de membrana deve atender aos requisitos do mé- todo a ser aplicado para a análise do material particulado. O Anexo D indica os tipos de filtros de coleta compatíveis com os métodos analíti- cos a serem utilizados. b) Porta-filtro A seleção do porta-filtro depende da fração de material particulado a ser coletada, conforme exemplificado no Anexo E. 20
- 19. NHO 08 c) Separador de partículas Para a coleta de material particulado inalável, utilizar um disposi- tivo de coleta projetado para selecionar partículas com diâmetro aerodi- nâmico de até 100 μm com 50% de eficiência de coleta. Para a coleta de material particulado torácico, utilizar um separador projetado para selecionar partículas menores que 25 μm com 50% de eficiência de coleta em partículas com diâmetro aerodinâmico de 10 μm. Para a coleta de material particulado respirável, utilizar um sepa- rador, do tipo ciclone, projetado para selecionar partículas menores que 10 μm com 50% de eficiência de coleta em partículas com diâmetro aerodinâmico de 4 μm. O Anexo E fornece exemplos de dispositivos de coleta disponíveis atualmente para a coleta das diversas frações de material particulado. O Anexo F apresenta os valores de eficiências de coleta, em massa, para as diferentes frações de material particulado. Para a coleta de material particulado total, utilizar porta-filtro de 37 mm de diâmetro, de três peças, com face fechada e orifício para a entrada do ar de 4 mm de diâmetro, até que outra recomendação seja especificada. NOTA: A coleta de material particulado total deve ser efetuada quando não houver indicação de coleta de material particulado nas frações inalável, torácica ou respirável. d) Bomba de amostragem Selecionar uma bomba de amostragem que atenda às características técnicas definidas nesta norma. A calibração da bomba deve ser realizada a partir de um padrão pri- mário de calibração ou um padrão secundário devidamente calibrado, conforme a norma NHO 07. A vazão da bomba deve ser ajustada de acordo com orientações definidas para o desempenho correto do dispo- sitivo de coleta utilizado. e) Mangueira Utilizar mangueiras flexíveis de material plástico, de preferência inerte, tipo Tygon®, com diâmetro e comprimento adequados a fim de evitar a interrupção do fluxo de ar ou vazamentos. 7.3.5 Laboratório para análise das amostras Antes de iniciar a coleta das amostras, deve-se consultar o labora- 21
- 20. NHO 08 tório que realizará a análise sobre: os métodos analíticos utilizados, o fornecimento de dispositivos e filtros para a coleta, prazo de validade dos filtros, acondicionamento e transporte das amostras, entre outros. O laboratório deve utilizar métodos analíticos específicos para a de- terminação da concentração de material particulado em ambientes de trabalho. Podem ser utilizados métodos desenvolvidos ou sugeridos por organismos nacionais e internacionais de referência na área de higiene ocupacional, como os citados no Anexo D. Solicitar, ainda, ao laboratório: a) os parâmetros de validação dos métodos, tais como: precisão, exatidão, limite de detecção, limite de quantificação, sensibilida- de e possíveis interferentes; b) os dados de desempenho do laboratório em programas de garan- tia da qualidade, intra e interlaboratorial; c) que os resultados sejam expressos nas unidades adequadas para a realização de cálculos de concentração e comparação com os limites de exposição ocupacional vigentes. d) que os resultados expressem as incertezas das medições. Os cál- culos das incertezas podem ser efetuados conforme o “Guia para a Expressão da Incerteza da Medição” (ISO, 2003). 7.4 Coleta das amostras a) calibrar a bomba de amostragem; b) montar o sistema de coleta acoplando o dispositivo de coleta à bomba de amostragem por meio da mangueira; c) instalar o sistema de coleta no trabalhador ou posicioná-lo por meio de um tripé no local de trabalho a ser avaliado, conforme ilustrado no Anexo A; d) verificar se a entrada de ar do dispositivo de coleta está livre e ligar a bomba de amostragem; e) anotar data, horário do início da coleta, código do filtro, número da bomba de amostragem e demais dados em um formulário de registro, conforme modelo apresentado no Anexo G; f) acompanhar e observar o processo e as atividades de trabalho, assim como as ocorrências que podem interferir nos resultados durante o período de coleta; 22
- 21. NHO 08 g) desligar a bomba de amostragem após concluído o período de coleta e anotar o horário; h) desconectar, cuidadosamente, a mangueira da bomba de amos- tragem e, posteriormente, do dispositivo de coleta; i) retirar o porta-filtro do sistema de coleta, tampar o orifício de entrada do ar e, em seguida, o de saída do ar com os plugues ade- quados. Guardar o porta-filtro com a face amostrada voltada para cima, em caixa apropriada para transporte, de maneira a evitar o desprendimento do material coletado, conforme ilustrado no Anexo H; j) transportar a bomba de amostragem para local adequado e veri- ficar a variação da vazão, considerando para análise somente as amostras coletadas com bombas que apresentaram variação de vazão (∆Q) inferior a 5%, conforme descrito na NHO 07. 7.5 CÁLCULOS 7.5.1 Cálculo do volume de ar amostrado O volume de ar amostrado deve ser calculado para cada amostra, de acordo com a seguinte expressão: Qm x t V = 1000 sendo: V = volume de ar amostrado em m3 Qm = vazão média em L/min t = tempo total de coleta em minutos NOTA: Calcular a vazão média Qm, conforme descrito na NHO 07. 7.5.2 Cálculo da concentração da amostra A concentração de material particulado no ar deve ser calculada para cada amostra de acordo com a seguinte expressão: m C= V sendo: C = concentração da amostra em mg/m3 m = massa da amostra em mg V = volume de ar amostrado em m3 23
- 22. NHO 08 7.5.3 Cálculo da concentração média ponderada pelo tempo Os resultados de concentração de material particulado de cada amos- tra são utilizados para o cálculo da concentração média ponderada pelo tempo para a jornada de trabalho, conforme a seguinte expressão: C1t1 + C2t2 + .... + Cntn CMPT = t total sendo: CMPT = concentração média ponderada pelo tempo Cn = concentração de material particulado obtida na amostra n tn = tempo de coleta da amostra n ttotal = tempo total de coleta = t1+t2+...tn NOTA: No caso de amostra única, o tempo total de coleta é igual ao período de coleta. Portanto, a concentração de material particulado dessa amostra já é a concentração média ponderada pelo tempo para a jornada de trabalho. 8 RESULTADOS Os resultados obtidos a partir da aplicação deste procedimento são estimativas das concentrações de material particulado suspenso no ar de ambientes de trabalho. Estes resultados podem ser utilizados para: avaliar a exposição dos trabalhadores; subsidiar a tomada de decisões quanto à implantação de medidas de controle preventivas e corretivas nos ambientes de trabalho; estudos epidemiológicos e de análise de risco, entre outros. Na interpretação dos resultados, além da comparação dos valores de concentração com os limites de exposição ocupacional, deve-se le- var em consideração as informações obtidas na literatura, o objetivo da avaliação quantitativa, a variabilidade das concentrações (especialmen- te em ambientes sem controle), as características específicas do mate- rial particulado avaliado e do processo de trabalho, entre outras. 9 RELATÓRIO Recomenda-se que, no relatório técnico, sejam abordados, no míni- mo, os aspectos a seguir apresentados: 24
- 23. NHO 08 − introdução, incluindo objetivos do trabalho, justificativa e datas ou períodos em que foram desenvolvidas as avaliações quantita- tivas; − materiais e equipamentos utilizados (tipo, marca e modelo de bombas e dispositivos de coleta); − metodologias utilizadas (estratégia de coleta, métodos de coleta e métodos analíticos); − descrição das situações de exposição avaliadas; − resultados obtidos; − conclusões e recomendações; − referências bibliográficas. 25
- 24. NHO 08 REFERÊNCIAS ABNT. MB-3422: agentes químicos no ar: coleta de aerodispersóides por filtração. Rio de Janeiro, 1991. 22 p. ACGIH. TLVs® e BEIs®: baseados na documentação dos limites de exposição ocupacional (TLVs®) para substâncias químicas e agentes físicos & índices biológicos de exposição (BEIs®). Tradução ABHO. São Paulo: ABHO, 2007. BRASIL. Ministério do Trabalho e Emprego. NR 9: programa de prevenção de riscos ambientais. Disponível em: <http://www.mte.gov. br/legislacao/normas_regulamentadoras/nr_09_at.pdf>. Acesso em: 5 fev. 2009. . NR 15: atividades e operações insalubres. Disponível em: <http://www.mte.gov.br/legislacao/normas_regulamentadoras/nr_ 15.asp>. Acesso em: 5 fev. 2009. CEN. BS EN 481: workplace atmospheres: size fraction definitions for measurement of airborne. Brussels: BSI, 1993. 13 p. COHEN, B. S.; McCAMMON, C. S. (Eds.) Air sampling instruments for evaluation of atmospheric contaminants. 9th ed.Cincinnati: ACGIH, 2001. 740 p. HSE. Methods for the determination of hazardous substances (MDHS) guidance. Disponível em: <http://www.hse.gov.uk/pubns/ mdhs/#3253>. Acesso em: 5 fev. 2009. ISO. Guia para a expressão de incerteza da medição. Tradução ABNT, Inmetro. 3. ed. Rio de Janeiro: ABNT : Inmetro, 2003. . ISO 7708: air quality: particle size fraction definitions for health-related sampling. Geneva, 1995. 9 p. LEIDEL, N. A.; BUSH, K.A.; LYNCH, J. R. Occupational exposure sampling strategy manual. Cincinnati: NIOSH, 1977. 132 p. NIOSH. NIOSH manual of analytical methods (NMAM). Disponível em <http://www.cdc.gov/NIOSH/NMAM/>. Acesso em: 5 fev. 2009. OSHA. OSHA technical manual (OTM). Disponível em: <http:// www.osha.gov/dts/osta/otm/otm_toc.html>. Acesso em: 5 fev. 2009. PASTORELLO, N. A. H.; PINTO, T. C. N. O. Calibração de bombas de amostragem individual pelo método da bolha de sabão: procedimento técnico. São Paulo: Fundacentro, 2002. 30 p. (Normas de higiene ocupacional, 7). Disponível em: <http://www.fundacentro. 26
- 25. NHO 08 gov.br/ARQUIVOS/PUBLICACAO/l/NHO07.pdf>. Acesso em: 5 fev. 2009. SANTOS, A. M. A. Determinação quantitativa de sílica livre cristalizada por difração de Raios-X. Revista Brasileira de Saúde Ocupacional, São Paulo, v. 17, n. 65, p. 55-59, jan./mar. 1989. .; AMARAL, N. C. Análise gravimétrica de aerodispersóides coletados sobre filtros de membrana: método de ensaio. São Paulo: Fundacentro, 2001. 34 p. (Normas de higiene ocupacional, 3). Disponível em: <http://www.fundacentro.gov.br/ ARQUIVOS/PUBLICACAO/l/NHO03.pdf>. Acesso em: 5 fev. 2009. FUNDACENTRO. Divisão de Higiene do Trabalho. Norma para avaliação da exposição ocupacional a aerodispersóides. Revista Brasileira de Saúde Ocupacional, v. 13, n. 51, p. 63-68, jul./set. 1985. 27
- 26. NHO 08 Anexo A – Posicionamento do sistema de coleta Figura A.1 Coleta individual (pessoal) – frente Figura A.2 Coleta individual (pessoal) – costas NOTA: Este anexo é normativo. 28
- 27. NHO 08 Anexo A – Posicionamento do sistema de coleta Figura A.3 Coleta de área (estática) NOTA: Este anexo é normativo. 29
- 28. NHO 08 Anexo B – Procedimento para obtenção de um subgrupo de um grupo de exposição similar (GES) Para obtenção de um GES, utilizar a Tabela 1, verificando na coluna “N” o número total de trabalhadores por atividade. Em seguida, na coluna “n” encontra-se o número correspondente de trabalhadores para a coleta. Por meio de sorteio entre os trabalhadores do grupo “N”, identificam- se aqueles que formarão o subgrupo “n”. Tabela 1 Tamanho do subgrupo de trabalhadores que contém, pelo menos, um trabalhador com alta exposição N n 8 7 9 8 10 9 11-12 10 13-14 11 15-17 12 18-20 13 21-24 14 25-29 15 30-37 16 38-49 17 50 18 N = número total de trabalhadores do GES. n = tamanho do subgrupo, se N < 8 amostrar todos os trabalhadores. Fonte: Leidel (1977). NOTA: Este anexo é informativo. 30
- 29. NHO 08 Anexo C – Diagrama representativo do número e tipo de amostras, segundo o período de coleta Tipos de Amostras amostra única de amostra 1 período completo amostra 1 amostra 2 amostras de período amostra 1 amostra 2 completo amostra 1 amostra 2 amostra 3 amostra 1 amostras de período parcial amostra 1 amostra 2 amostra 1 amostra 2 amostra 3 0 1 2 3 4 5 6 7 8 Tempo decorrido da jornada de trabalho (h) Fonte: adaptação de Leidel (1977). NOTA: Este anexo é informativo. 31
- 30. Anexo D – Parâmetros para coleta e análise de material particulado suspenso no ar 32 Coleta Análise Material NHO 08 particulado Fração Dispositivo de coleta e vazão da bomba de amostragem Técnica analítica Método de referência* a) Filtro de membrana de PVC, 5 μm de poro, 37 mm de diâmetro b) Porta-filtro. Verificar a recomendação do método analítico Difratometria NHO 03 e Respirável c) Separador de partículas Dorr-Oliver, de nylon, de 10 mm, com de raios X Santos (1989) vazão de 1,7 L/min; ou Higgins-Dewell (HD), com vazão de NIOSH 7500 2,2 L/min; ou de alumínio, com vazão de 2,5 L/min. a) Filtro de membrana de PVC, 5 μm de poro, 37 mm de diâmetro Difratometria Respirável b) Porta-filtro de 2 ou 3 corpos OSHA ID-142 de raios X c) Separador de partículas Dorr-Oliver, com vazão de 1,7 L/min a) Filtro de membrana de PVC, 5 μm de poro, 37 mm de diâmetro Sílica cristalina b) Porta-filtro de 2 corpos Espectrofotometria Respirável c) Separador de partículas Dorr-Oliver, de nylon, de 10 mm, com NIOSH 7602 no infravermelho vazão de 1,7 L/min; ou Higgins-Dewell (HD), com vazão de 2,2 L/min a) Filtro de membrana de PVC ou PVC copolímero de acrilonitrila, 5 μm de poro, 25 mm de diâmetro Espectrofotometria b) Porta-filtro. No método do HSE-MDHS 14/3, o porta-filtro e o no infravermelho ou Respirável separador de partículas são uma única peça Difratometria HSE-MDHS-101 c) Separador de partículas Higgins-Dewell (HD), com vazão de de raios X 2,2 L/min; ou outro tipo, conforme recomendado no método HSE-MDHS 14/3 PVC – Policloreto de vinila * Considerar sempre a última revisão dos métodos de referência. NOTA: Este anexo é informativo.
- 31. Anexo D – Parâmetros para coleta e análise de material particulado suspenso no ar Coleta Análise Material particulado Fração Dispositivo de coleta e vazão da bomba de amostragem Técnica analítica Método de referência* a) Filtro de membrana de EC, 0,8 μm de poro, ou de PVC, 5 μm de poro, 37 mm de diâmetro Total ICP-AES NIOSH 7300 b) Porta-filtro com face fechada de 2 ou 3 corpos, com vazão de 1 L/min a 4 L/min a) Filtro de membrana de EC, 0,8 μm de poro, ou de PVC, 5 μm ICP-AES OSHA ID-125G de poro, 37 mm de diâmetro Total Espectrofotometria Metais b) Porta-filtro com face fechada, de 2 ou 3 corpos, com vazão de OSHA ID-121 2 L/min de absorção atômica a) Filtro de membrana de EC, 0,8 μm de poro, 25 mm de diâmetro para o porta-filtro tipo IOM, ou 37 mm de diâmetro para o HSE-MDHS Inalável dispositivo cônico. Verificar a recomendação do método analítico Existem vários métodos específicos b) Porta-filtro tipo IOM, com vazão de 2 L/min; ou dispositivo cônico, com vazão de 3,5 L/min Carvão vegetal a) Filtro de membrana de PVC, 5 μm de poro, 37 mm de diâmetro Negro de fumo NHO 03 e Total b) Porta-filtro com face fechada de 3 corpos, com vazão de Gravimetria Madeira NIOSH 0500 1 L/min a 2 L/min Cereais a) Filtro de membrana de PVC, 5 μm de poro, 25 mm de diâmetro para o porta-filtro tipo IOM ou 37 mm de diâmetro para o Farinha Inalável dispositivo cônico Gravimetria HSE-MDHS 14/3 b) Porta-filtro tipo IOM, com vazão de 2 L/min; ou dispositivo cônico, com vazão de 3,5 L/min. ICP-AES – Espectrometria de emissão atômica com fonte de plasma induzido (“Inductively coupled argon plasma, atomic emission spectroscopy”). PVC – Policloreto de vinila EC – Éster de celulose 33 NHO 08 * Considerar sempre a última revisão dos métodos de referência. NOTA: Este anexo é informativo.
- 32. 34 Anexo D – Parâmetros para coleta e análise de material particulado suspenso no ar NHO 08 Coleta Análise Material particulado Fração Dispositivo de coleta e vazão da bomba de amostragem Técnica analítica Método de referência* a) ) Filtro de membrana de PVC, 5 μm de poro, 25 mm de diâmetro para o porta-filtro tipo IOM ou 37 mm de diâmetro para Inalável o dispositivo cônico b) Porta-filtro tipo IOM, com vazão de 2 L/min; ou dispositivo cônico, com vazão de 3,5 L/min a) Filtro de membrana de PVC, 5 μm de poro, 25 mm de diâmetro Gravimetria HSE-MDHS 14/3 para o separador de partículas HD ou 37 mm de diâmetro para os Partículas não outros separadores especificadas de Respirável b) Porta-filtro outra maneira c) Separador de partículas Higgins-Dewell (HD), com vazão de (PNOS) 2,2 L/min; ou Dorr-Oliver de nylon de 10 mm, com vazão de 1,7 L/min; ou GK2.69, com vazão de 4,2 L/min a) Filtro de membrana de PVC, 5 μm de poro, 37 mm de diâmetro. b) Porta-filtro Respirável NIOSH 0600 c) Separador de partículas Dorr-Oliver de nylon de 10 mm, com vazão de 1,7 L/min; ou Higgins-Dewell (HD), com vazão de 2,2 L/min; ou de alumínio, com vazão de 2,5 L/min PVC – Policloreto de vinila * Considerar sempre a última revisão dos métodos de referência. NOTA: Este anexo é informativo.
- 33. NHO 08 Anexo E – Exemplos de dispositivos de coleta B C A D Suporte para o dispositivo de coleta E A B Parte inferior do Fluxo de ar H porta-filtro I C Suporte do filtro F D Filtro de membrana G E Figura E.1 Dispositivo de coleta para Anel central do particulado respirável (Dorr-Oliver) porta-filtro B F Separador C de partículas G D Porta-resíduos A E H Parte superior do porta-filtro Fluxo de ar J I Parte superior do separador de partículas F J Adaptador para o porta-filtro G Figura E.2 Dispositivo de coleta para particulado respirável NOTA: Este anexo é informativo. 35
- 34. NHO 08 Anexo E – Exemplos de dispositivos de coleta B C D A Fluxo de ar E A Suporte para o dispositivo de coleta F B Parte inferior do G porta-filtro C Figura E.3 Dispositivo de coleta para Suporte do filtro particulado respirável (alumínio) D Filtro de membrana B E Anel central do C porta-filtro F D Separador A de partículas Fluxo de ar E G Porta-resíduos F G Figura E.4 Dispositivo de coleta para particulados torácico e respirável NOTA: Este anexo é informativo. 36

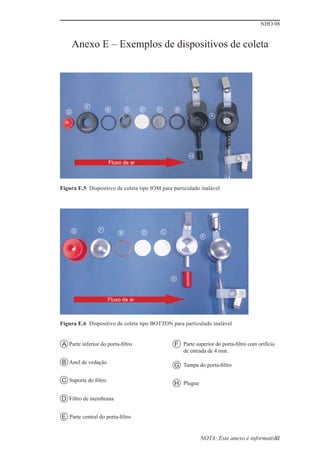

- 35. NHO 08 Anexo E – Exemplos de dispositivos de coleta F B E D C B G A H Fluxo de ar Figura E.5 Dispositivo de coleta tipo IOM para particulado inalável G F C B D A H Fluxo de ar Figura E.6 Dispositivo de coleta tipo BOTTON para particulado inalável A Parte inferior do porta-filtro F Parte superior do porta-filtro com orifício de entrada de 4 mm. B Anel de vedação G Tampa do porta-filtro C Suporte do filtro H Plugue D Filtro de membrana E Parte central do porta-filtro NOTA: Este anexo é informativo. 37
- 36. NHO 08 Anexo E – Exemplos de dispositivos de coleta A G Parte inferior do porta-filtro A C Suporte do filtro C D Filtro de membrana D Fluxo de ar E Parte central do porta-filtro E F F Parte superior do porta-filtro com orifício de entrada G de 4 mm. G Figura E.7 Dispositivo de coleta para Plugue particulado total (cassete) NOTA: Este anexo é informativo. 38
- 37. NHO 08 Anexo F – Eficiência de coleta, em massa, para as diferentes frações de material particulado Tabela F.1 Fração de particulado inalável Diâmetro aerodinâmico % Massa de particulado da partícula (μm) inalável (I) 0 100 1 97 2 94 5 87 10 77 20 65 30 58 40 54,5 50 52,5 100 50 Tabela F.2 Fração de particulado torácico Diâmetro aerodinâmico da % Massa de particulado partícula (μm) torácico (T) 0 100 2 94 4 89 6 80,5 8 67 10 50 12 35 14 23 16 15 18 9,5 20 6 25 2 Fonte: ACGIH® (2007). NOTA: Este anexo é normativo. 39
- 38. NHO 08 Anexo F – Eficiência de coleta, em massa, para as diferentes frações de material particulado Tabela F.3 Fração de particulado respirável Diâmetro aerodinâmico % Massa de particulado da partícula (μm) respirável (R) 0 100 1 97 2 91 3 74 4 50 5 30 6 17 7 9 8 5 10 1 Fonte: ACGIH® (2007). NOTA: Este anexo é normativo. 40
- 39. Anexo G – Modelo de formulário para registro de dados Dados de coleta Empresa Responsável pela coleta Data da coleta Setor Material particulado N° da bomba de amostragem Código do filtro Atividade/Equipamento/Local avaliados Nome do trabalhador Horário de trabalho Tipo do dispositivo Tipo de coleta Fração coletada Tempo de coleta de coleta Respirável Horário 1º 2º 3º 4º Tempo total (min) Individual Torácica Liga Inalável Desliga Estática Total Subtotal(min) Observações gerais quanto às medidas de controle, sistema de exaustão, Descrição da atividade/equipamento substâncias presentes, entre outras Bomba de amostragem Volume de ar (m3) Calibração inicial Calibração final Vazão inicial Vazão final Tempo inicial (s) Tempo inicial médio (s) Tempo final (s) Tempo final médio (s) (L/min) (L/min) Variação média: Variação da vazão: 41 NHO 08 NOTA: Este anexo é informativo.
- 40. NHO 08 Anexo H – Modelos de caixas para transporte de porta-filtros contendo amostras de material particulado Figura H.1 Caixa de papelão contendo espuma com cortes circulares no tamanho do porta-filtro de coleta Figura H.2 Caixa de alumínio contendo mais uma camada de espuma NOTA: Este anexo é informativo. 42
- 41. Sobre o livro Composto em Times 11 (textos) em papel offset 90g/m² (miolo) e cartão supremo 250g/m² (capa) no formato 16x23 cm Impressão: Gráfica da Fundacentro 1ª edição: 2009 Tiragem: 5.000 MINISTÉRIO DO TRABALHO E EMPREGO FUNDACENTRO FUNDAÇÃO JORGE DUPRAT FIGUEIREDO DE SEGURANÇA E MEDICINA DO TRABALHO Rua Capote Valente, 710 São Paulo - SP 05409-002 tel.: 3066-6000 www.fundacentro.gov.br
