Solid Wworks completo

SOLIDWORKS
UPGRADE INFORMÁTICA PÁG. 1

SOLIDWORKS
APOSTILA DO CURSO DE COMPUTAÇÃO GRÁFICA
SOLIDWORKS 3D
Desenhos de Projetos Mecânico e Industrial
Exercícios 100% práticos
Por: Horlando Sousa
Upgrade Informática

SOLIDWORKS
Sumário
APRESENTAÇÃO..........................................................................................................................5
COMO FUNCIONA ESTE CURSO: ...............................................................................................6
CONCEITOS INICIAIS...................................................................................................................7
Peça........................................................................................................................................7
Esboço ....................................................................................................................................7
Recursos.................................................................................................................................7
Montagem ...............................................................................................................................8
Desenho – Plotagem e Impressão ..........................................................................................8
Conclusões..............................................................................................................................8
Área de Trabalho.....................................................................................................................9
Tríade......................................................................................................................................9
Renderizar (Photoworks).........................................................................................................9
Ferramentas de Esboço ........................................................................................................10
Ferramentas de Recurso.......................................................................................................11
LIÇÃO 01 – NOÇÕES BÁSICAS
Abrir arquivo..........................................................................................................................12
Salvar arquivo .......................................................................................................................12
Rotacionar e girar objetos 3D................................................................................................12
Modos de visualização ..........................................................................................................12
Criando Fotos do Projeto.......................................................................................................13
Exercício – faça sozinho........................................................................................................13
LIÇÃO 02 – DESENHOS SIMPLES
Criar um novo projeto............................................................................................................13
LIÇÃO 03 – DESENHANDO CHAPA DE PRESSÃO
Criar um chapa de pressão ...................................................................................................16
Copiando partes de um desenho...........................................................................................22
LIÇÃO 04 – REVOLUCIONADO (Revolução)
Exemplo 01 ...........................................................................................................................23
Exemplo 02 ...........................................................................................................................24
Exercício – Faça sozinho ......................................................................................................25
LIÇÃO 05 – REVISÃO
Exemplos...............................................................................................................................26
LIÇÃO 06 – FUROS E COTAS
Criando furos.........................................................................................................................27
Cortando os furos..................................................................................................................28
Criar Boleados (Fillet)............................................................................................................28
Exemplo – faça sozinho ........................................................................................................28

SOLIDWORKS
LIÇÃO 07 – APARAR ENTIDADES (APAGAR)
Ferramenta Aparar Entidades ...............................................................................................29
Exercícios .............................................................................................................................30
LIÇÃO 08 – LOFT
Criando Peça.........................................................................................................................31
Ferramenta Loft.....................................................................................................................31
LIÇÃO 09 – CASCA (Casca)
Criando Casca (Casca).........................................................................................................32
Revisão .................................................................................................................................33
LIÇÃO 10 – PADRÃO CIRCULAR
Criando cópias circulares (polares).......................................................................................37
LIÇÃO 11 – ASSISTENTE DE PERFURAÇÃO
Assistente de perfuração.......................................................................................................38
LIÇÃO 12 – RIB
Criando Nervura....................................................................................................................40
LIÇÃO 13 – MONTAGEM
Montando as peças...............................................................................................................44
LIÇÃO 14 – ROSCAS E PARAFUSOS
Como criar roscas e parafuso ...............................................................................................49
LIÇÃO 15 – PHOTOWORKS
Como criar imagens realísticas .............................................................................................51
LIÇÃO 16 – DESENHO, PLOTAGEM E IMPRESSÃO
Iniciando uma folha de desenho............................................................................................55
Como alterar a folha de desenho ..........................................................................................55
Adicionar textos a folha de desenho......................................................................................55
Inserir peça a folha de desenho ............................................................................................56
Cotas na folha de desenho....................................................................................................57
Exercício................................................................................................................................58

SOLIDWORKS
Apresentação
Bem vindo!
prender informática faz parte da formação de qualquer profissional
nos dias de hoje. Não saber informática se tornou algo tão mortal
quanto não ter água pra beber ou ar pra respirar, ou seja, se você
não conhece ou não utiliza os recursos da informática no seu dia-a-dia, não
se torna competitivo não consegue abraçar as oportunidades do mundo
atual, não consegue sucesso na carreira nem a praticidade oferecida pela
tecnologia.
A Upgrade Informática lhe oferece a oportunidade de conhecer este fantástico mundo de forma inovadora, sem
teorias, sem rodeios, indo direto ao ponto. Isso só é possível porque nossa empresa possui vários anos de
experiência no negócio de computadores, tratando com clientes e conhecendo seus problemas e dificuldades. Não
somos apenas uma escola, mas uma empresa completa, que vende computadores e acessórios de informática, que
possui uma das melhores oficinas técnicas de informática e que oferece os melhores cursos de informática do país.
Você já é um vencedor. A partir do momento que decidiu aprender informática você já está trilhando o caminho
certo. A informática, de uma forma ou de outra, faz parte de 100% das atividades humanas nos dias de hoje. E os
setores que mais tem empregado no Brasil são os setores que lidam diretamente com a informática.
Mantenha-se determinado e motivado. Não se limite apenas ao que for instruído em sala de aula. É preciso pesquisar,
é preciso estudar, comprar livros, praticar e fazer tudo que estiver ao seu alcance. Você confiaria uma cirurgia
importante há um médico que acabou de se formar? Pois é... eu também não. Por isso, após terminar este curso trate
de praticar, buscar desafios, estágios, oportunidades de registrar o seu nome na história. E saiba que sempre poderá
contar com nosso apoio.
Um grande abraço e muito sucesso.
HORLANDO SOUSA
Diretor de Treinamento
horlandosousa@hotmail.com
(41) 9143-2211, 3642-5300, 3018-3439
A

SOLIDWORKS
Como funciona este curso
DURAÇÃO: A duração obedece uma carga horária pré-estabelecida. Esta carga horário foi criada de maneira que você
possa cumprir todo o ensino proposto no conteúdo programático. A data de término do seu curso acontecerá
ao final desta carga horária contada a partir da data de início do curso.
Por exemplo: se o curso é de 40 horas e você assiste 2 horas de aula por semana, você concluirá o curso
em aproximadamente 20 semanas (5 meses). Se assiste 6 horas de aula por semana, a conclusão será em
aproximadamente 7 semanas (quase 02 meses).
Quem deseja fazer o curso rapidamente, deve optar por horários com maior freqüência de aula e aqueles
que desejam fazer o curso mais lentamente devem optar por horários com menos freqüência de aulas. Em
ambos os casos o aluno cumprirá a carga horária programada.
Importante: muitas vezes o aluno consegue cumprir a programação antes de finalizar sua carga horária.
Neste caso, o tempo restante, será ocupado com novos conhecimentos e novos exercício. Em caso
contrário, quando o aluno não consegue cumprir no tempo previsto, a escola acrescentará, sem nenhum
custo, até 10% a mais de horas aula para ajudar o aluno.
FALTAS e REPOSIÇÃO DE AULAS:
Todo aluno tem direito a repor até 10% de suas aulas, ou seja, se o seu curso é de 40 horas aulas e você
faltar 2 aulas de 2 horas, não irá perder estas aulas. A reposição é feita no final do curso, ou seja, se você
perdeu uma aula de 02 horas será acrescida mais uma aula de duas horas. Cuidado: se você assiste aulas
de 4 horas e perde uma aula você já está usando os 10%.
Importante: para o aluno ter direito a reposição de aula deverá comunicar antecipadamente a sua falta. Se
isso não for feito, aquela aula será perdida. O certificado só será emitido para alunos com pelo menos 75%
de presença.
Quando o motivo for doença ou viagem, com maior período de ausência das aulas, o aluno poderá negociar
a reposição destas aulas com a diretoria da escola, desde que comunicado antecipadamente.
MÉTODO: Enquanto outras escolas trabalham com turmas de 20 a 30 alunos a Upgrade Informática trabalha com
turmas bem menores, melhorando assim, o rendimento do curso. As aulas são em pequenas turmas mistas,
com professores capacitados e bem preparados.
As aulas não são Vips (individuais), elas são participativas, em turma, mas cada aluno segue seu próprio
ritmo e o instrutor ensina na velocidade individual de cada aluno, assim cada aluno recebe instrução,
atenção e acompanhamento de acordo com a sua necessidade e capacidade.
Às vezes, poderá acontecer que, um aluno com uma dúvida particular, tenha que aguardar alguns instantes
enquanto o instrutor termina de atender uma dificuldade de outro aluno, entretanto por se tratar de turmas
pequenas este tempo é relativamente curto.
Se você desejar, a Upgrade Informática conta com curso VIP (aulas totalmente individuais). Para isso
verifique em nosso atendimento os preços e horários disponíveis para este tipo de curso.
PAGAMENTO: Em alguns casos o aluno parcela o pagamento do curso num prazo superior a data do término do curso.
Portanto, embora o aluno tenha concluído o curso, deve ficar atento quanto aos demais pagamentos,
evitando transtornos.

SOLIDWORKS
Conceitos Iniciais
O que você precisa saber antes de trabalhar com o SolidWorks.
O SolidWorks® é um software de automação de projeto mecânico. É fácil aprender a trabalhar com essa
ferramenta, o que permite aos projetistas mecânicos esboçar idéias com rapidez, fazer testes com
recursos e dimensões e produzir modelos e desenhos detalhados.
O SolidWorks baseia-se em computação paramétrica, criando formas tridimensionais a partir de formas
geométricas elementares. No ambiente do programa, a criação de um sólido ou superfície tipicamente
começa com a definição de topologia em um esboço 2D ou 3D. A topologia define a conectividade e
certos relacionamentos geométricos entre vértices e curvas, no esboço e externos ao esboço.
Nesta lição aprenderemos alguns conceitos básicos e a terminologia usada no software SolidWorks:
P
PE
EÇ
ÇA
A:
:
É uma representação 3D de um único componente do
projeto. Ela é o bloco de construção básico do software de
projeto mecânico da SolidWorks.
Os documentos de peça podem conter vários corpos
sólidos. Por exemplo, ao projetar uma roda com raio, você
tem idéia dos requisitos de aro e do eixo de rodas. No
entanto, você não sabe como projetar o raio da roda. Com as
peças com múltiplos corpos, é possível criar o aro e o eixo da
roda, e só depois criar o raio para conectar os corpos.
O desenho de uma peça é constituído basicamente de dois elementos: Esboços e Recursos.
E
ES
SB
BO
OÇ
ÇO
O:
:
Se você é usuário do AutoCAD deve lembrar das ferramentas de desenho
utilizadas naquele programa. Pois saiba que as ferramentas que são
consideradas de desenho no AutoCAD são ferramentas de criação de esboço
no SolidWorks. A partir de um esboço 2D você constrói um peça 3D.
Quando desenvolve modelos no SolidWorks, você esboça entidades
geométricas (como retângulos e círculos) como a base para recursos sólidos
(como extrusões, revoluções e cortes). Você pode esboçar entidades de
maneira aproximada e depois definir suas dimensões exatas.
R
RE
EC
CU
UR
RS
SO
OS
S:
:
Recursos são formas individuais que, quando combinadas, formam uma peça. Os recursos incluem a
capacidade de peça com múltiplos corpos. É possível incluir recursos separados de extrusão, revolução, loft
ou varredura no mesmo documento de peça.

SOLIDWORKS
Alguns recursos se originam como esboços; outros, como cascas ou filetes, são criados quando você
seleciona a ferramenta ou o comando de menu apropriado e define as dimensões ou as características
desejadas. É possível usar o mesmo esboço para criar diferentes recursos.
M
MO
ON
NT
TA
AG
GE
EM
M:
:
É possível construir montagens complexas consistindo em vários componentes, que
podem ser peças ou outras montagens, denominadas submontagens. Na maioria
das operações, estes dois tipos de componente se comportam da mesma maneira.
Adicionar um componente a uma montagem cria um vínculo entre a montagem e o
componente. Quando o SolidWorks abre a montagem, localiza o arquivo do
componente para exibí-lo na montagem. As alterações no componente são
automaticamente refletidas na montagem.
D
DE
ES
SE
EN
NH
HO
O (
(P
PL
LO
OT
TA
AG
GE
EM
M E
E I
IM
MP
PR
RE
ES
SS
SÃ
ÃO
O)
):
:
Um projeto pronto exige uma boa impressão com
detalhamentos, cotas e informações necessárias à execução
do projeto. O SolidWorks oferece uma ferramenta exclusiva
para isso, é a ferramenta Desenho. Nela podemos definir o
tamanho da folha que será impresso (plotado), posicionar as
vistas necessárias, desenhar as cotas (dimensões) e incluir
textos informativos. Estes desenhos possuem uma vista 2D
ou 3D da peça ou da montagem e é salvo em um arquivo
separado, mantendo um vínculo como a peça ou montagem
original, ou seja, se você fizer alguma alteração na peça,
automaticamente o desenho será alterado.
C
CO
ON
NC
CL
LU
UI
IN
ND
DO
O:
:
 Um projeto executado no SolidWorks tem como princípio uma estrutura em 3D.
 Um projeto depende de três elementos fundamentais: a peça, a montagem e o desenho. Cada uma
destas partes compõe um arquivo separado, todavia vinculado.
 A peça é composta por dois elementos fundamentais: o esboço e os recursos.
 A montagem é criada a partir das peças.
 O desenho (plotagem) é criado a partir da peça ou da montagem (conjunto de peças organizado).

SOLIDWORKS
Á
ÁR
RE
EA
A D
DE
E T
TR
RA
AB
BA
AL
LH
HO
O D
DO
O S
SO
OL
LI
ID
DW
WO
OR
RK
KS
S:
:
O SolidWorks apresenta uma interface intuitiva e fácil de usar.
T
TR
RÍ
ÍA
AD
DE
E:
:
Uma tríade é exibida nos documentos de peças e montagens para orientá-lo na
visualização dos modelos. A tríade é somente para referência. Você pode ocultar a
tríade, mas não pode selecioná-la nem usá-la como ponto de inferência. A tríade
facilita a manipulação de vários objetos como entidades de esboço 3D, peças,
alguns recursos e componentes em montagens.
R
RE
EN
ND
DE
ER
RI
IZ
ZA
AR
R (
(P
PH
HO
OT
TO
OW
WO
OR
RK
KS
S)
):
:
O PhotoWorks Studio permite renderizar um modelo em uma cena existente com luzes. Você seleciona um
dos estúdios e a cena e as luzes são adicionadas automaticamente. As luzes e a cena assume
automaticamente a escala correta para o tamanho do modelo. O piso da cena se posiciona na parte inferior
do modelo em relação à orientação de vista atual. Randerizar significar criar uma imagem fotográfica real da
peça, de maneira que você possa avialiá-la ou utilizá para algum fim (exemplo: impressão de um folder).
Imagem original: Imagem randerizada:

SOLIDWORKS
F
FE
ER
RR
RA
AM
ME
EN
NT
TA
AS
S D
DE
E E
ES
SB
BO
OÇ
ÇO
O:
:
Através destas ferramentas construimos o esboço 2D. Por aqui se inicia um desenho. Os profissionais que
tem experiência com AutoCad terão facilidade em lidar com estas ferramentas, pois seu uso é ainda mais
prático e fácil do que no AutoCad.

SOLIDWORKS
F
FE
ER
RR
RA
AM
ME
EN
NT
TA
AS
S D
DE
E R
RE
EC
CU
UR
RS
SO
OS
S:
:
A barra de ferramentas Recursos oferece ferramentas para a criação de recursos para modelos. O conjunto
de ícones de recursos é muito numeroso, portanto nem todos estão incluídos na barra de ferramentas
Recursos predefinida. É possível personalizar essa barra de ferramentas acrescentando ou removendo
ícones de acordo com o seu estilo de trabalho e tarefas freqüentes. Veja abaixo a lista de ferramentas de
recursos:

SOLIDWORKS
SOLID WORKS – EXERCÍCIO 01 – NOÇÕES BÁSICAS
Neste exercício você irá aprender os fundamentos
básicos para abrir um arquivo, visualizá-lo e entender
os componentes que compõe um projeto sólido.
ABRIR ARQUIVO:
1. Execute o programa SOLIDWORKS
2. Clique no menu Arquivo > ABRIR
3. Procure e abra o arquivo GEAR
(este arquivo deve está na pasta de exercícios,
senão solicite ao seu instrutor)
SALVAR ARQUIVO:
4. Clique no menu Arquivo > SALVAR COMO
5. Escolha a sua pasta de aluno para salvar este
arquivo.
6. No nome do arquivo digite EXERCICIO 01.
7. Clique no botão SALVAR
ROTACIONAR E GIRAR:
8. Usando o botão Central do mouse (botão de
rolagem), clique e arraste o mouse sobre a imagem
para rotacioná-la como na figura abaixo:
9. Gire o botão Central do mouse (o botão de rolagem
do mouse) para AUMENTAR ou DIMINUIR a
visualização do projeto.
MODOS DE VISUALIZAÇÃO:
10. Pressione, no teclado, a BARRA DE ESPAÇO
** Surgirá uma pequena janela assim:
11. Clique 2x na opção FRONTAL (Frontal)
12. Pressione novamente a barra de Espaço e
experimente a visualização dos outros modos:
a. Back (atrás)
b. Left (esquerda)
c. Right (direita)
d. Top (topo)
e. Bottom (lado)
f. Isometric, Aparar Entidadesetric, Dimetric
13. Na parte superior da sua tela existe uma barra de
ferramentas de visualização:
14. Clique no botão Estilos de Exibição
e clique na opção Estrutura de Arames
15. Experimente agora os outros botões de
visualização:

SOLIDWORKS
CRIANDO FOTOS DO PROJETO
Imagens de um projeto podem ser criadas em Jpeg
para serem enviadas ao seu cliente por e-mail ou
apresentadas em um slideshow. Veja como fazer:
16. Escolha o modo de Frontal e Estrutura de
Arames
17. Clique no menu Arquivo > SALVAR COMO
18. Em Salvar como escolha o JPEG (*.jpg)
19. Em Nome do arquivo digite VISTA 01
20. Escolha a sua pasta para gravar
21. Clique no botão SALVAR
22. Minimize o Solid Works e abra a sua pasta para
visualizar a imagem que você criou em Jpeg.
Mostre ao seu instrutor.
23. Agora volte ao Solidworks e crie imagens Jpeg com
as diferentes visualizações e mostre ao seu
instrutor.
Exemplo: Isometric com Shaded, Right
com Hidden, e assim por diante.
FAÇA SOZINHO:
1. Abra o Arquivo BAR (veja figura abaixo):
2. Faça ajustes de visualização (zoom) diferentes
3. Salve este projeto na sua pasta
(menu File > Save As)
4. Faça mudanças Shade e Hidden (como treinamos
agora pouco)
5. Crie pelo menos 04 imagens Jpeg diferentes em
sua pasta e mostre ao seu instrutor.
SOLID WORKS – EXERCÍCIO 02 – DESENHOS SIMPLES
Neste exercício você aprenderá a criar um sólido básico
com recursos de Extrude, Dimension e Cut (corte). Veja
como fazer:
CRIAR UM NOVO PROJETO:
1. Clique no menu Arquivo > Novo.
2. Clique na opção PEÇA e clique em OK
3. Clique no botão ESBOÇO
4. No teclado, pressione a barra de Espaço e escolha
a opção Frontal
5. Clique na ferramenta RETÂNGULO
6. Faça um desenho de aproximadamente
38mm x 19mm.

SOLIDWORKS
7. Clique na linha superior do retângulo e pressione a
tecla DELETE.
8. Clique na ferramenta Arco Tangente
9. Clique no canto superior esquerdo do desenho e
depois no canto superior direito, formando um Arco
10. Pressione a tecla ESC
11. Clique na ferramenta Dimensão Inteligente
12. Clique no canto inferior esquerdo do desenho e
depois no canto inferior direito, então clique um
pouco mais abaixo.
13. Surgirá uma caixa de largura de dimensão
14. Digite o valor 38 e pressione ENTER
(isso ajustar a largura para 38mm).
15. Agora com a ferramenta Dimensão Inteligente
ajuste a altura do retângulo para 19mm
Sua imagem deverá ser parecida com a da figura
abaixo.
16. Pressione a tecla ESC
(para desmarcar qualquer objetivo selecionado)
17. Selecione toda a imagem e arraste o centro dela
para a origem do eixo X e Y
18. Clique no botão RECURSOS
(na parte superior esquerda da tela ao lado do
Esboço)
19. Agora clique na ferramenta Ressalto/base
Extrudado
20. Selecione o seu desenho

SOLIDWORKS
21. Surgirá uma janela no lado esquerdo da sua tela
que permitirá você criar sua extrusão.
22. Nesta janela informe os dados conforme figura
abaixo:
23. Altere o sentido do Extrude dando um clique no
botão: (inverter direção) nesta mesma tela.
24. Informe uma profundidade de 75 no botão
25. Confirme no botão
26. O resultado deverá ser parecido com esta figura:
27. Altere os modos de visualização usando as
técnicas que aprendemos no exercício anterior
(frente, top, direita, sombreado, etc...)
28. Clique na face Frontal (frente) do seu projeto.
29. Pressione a Barra de Espaço e escolha a opção
NORMAL A.
30. Click no botão ESBOÇO
(para criar um novo desenho)
31. Clique na Ferramenta CÍRCULO
32. Desenhe um círculo apartir do centro
34. Clique no desenho que você construiu do círculo
35. Quando surgir a caixa de medida digite 32
36. O resultado final será parecido com este:
38. Escolha a ferramenta Corte Extrudado
39. Faça uma extrusão de 75mm e veja o resultado:
40. Salve e faça algumas fotos pro seu instrutor.

SOLIDWORKS
EXERCÍCIO 03 - DESENHANDO
Iremos criar a chapa de pressão mostrada ao lado. Nesta lição utilizaremos
recursos de base, ressalto e corte a partir de esboços, além de adicionar filetes
para arredondar arestas, criar um padrão circular e adicionar vistas ao desenho.
1
1.
. Comece executando o SolidWorks.
2
2.
. Clique no menu Arquivo > Novo
3
3.
. Clique no botão PEÇA e clique em OK
4
4.
. No painel à esquerda da sua tela clique no plano
SUPERIOR
Observe, na sua tela, que o plano superior foi
selecionado.
5
5.
. Clique na ferramenta:
RESSALTO/BASE EXTRUDADO
(fica na parte superior esquerda da sua tela)
6
6.
. Clique na ferramenta CÍRCULO
7
7.
. Aponte o mouse para o centro do plano
Obs: este ponto é chamado de origem
8
8.
. Então Clique no ponto de origem e desenhe um
círculo. Clique novamente para finalizar o círculo.
9
9.
. Clique na ferramenta Dimensão Inteligente (na
parte superior esquerda da sua tela)
1
10
0.
. Clique na borda do círculo que você desenhou
e depois clique fora do círculo
1
11
1.
. Surgirá uma janela solicitando a medida do círculo
1
12
2.
. Digite o valor de 128mm e pressione a tecla Enter

SOLIDWORKS
1
13
3.
. Clique no botão SAIR DO ESBOÇO
(este botão fica na parte superior esquerda da tela)
1
14
4.
. No painel à esquerda informe o valor de 7mm e
Confirme .
1
15
5.
. O desenho deverá ser parecido com este:
1
16
6.
. Salve este desenho na sua pasta com o nome
Chapa de Pressão.
1
17
7.
. Clique na face superior do desenho
1
18
8.
. Clique na Ferramenta RESSALTO/BASE
EXTRUDADO.
1
19
9.
. Clique na ferramenta CÍRCULO e desenhe um
círculo a partir do centro
2
20
0.
. Com a ferramenta Dimensão Inteligente altere a
medida para 75mm
2
21
1.
. Clique na ferramenta OFFSET DE ENTIDADES
(na parte superior da sua tela)
2
22
2.
. Clique na borda do novo círculo que você
desenhou (aquele de 75mm)
2
23
3.
. No painel à esquerda ajuste o valor da distância
para 5mm e Confirme .
2
24
4.
. O desenho deverá ficar parecido com este:
2
25
5.
. Clique no botão Sair do Esboço
2
26
6.
. Defina a profundidade para 12mm e confirme.

SOLIDWORKS
2
27
7.
. Clique na face superior do 1º desenho
Obs: isso irá selecioná-la
2
28
8.
. Clique na ferramenta CORTE EXTRUDADO
2
29
9.
. Desenhe um círculo a partir do centro e ajuste a
medida para 25mm
3
30
0.
. Clique no botão Sair do Esboço
3
31
1.
. No painel à esquerda escolha PASSANTE
3
32
2.
. Confirme 
3
33
3.
. Escolha vista superior
3
34
4.
. Selecione a face superior interna da peça
3
35
5.
. Na parte superior da sua tela clique na opção
ESBOÇO
3
36
6.
. Na ferramenta Linha clique e escolha a sub-
ferramenta LINHA DE CENTRO
3
37
7.
. Desenhe uma linha de centro cortando a peça de
cima à baixo como mostra a figura:
3
38
8.
. Pressione ESC para concluir o desenho da linha
3
39
9.
. Confirme o desenho

SOLIDWORKS
4
40
0.
. Clique em Sair do Esboço
4
41
1.
. Em Recursos, clique na ferramenta
ASSISTENTE DE PERFURAÇÃO
4
42
2.
. No painel à esquerda escolha as seguintes opções:
 Tipo de furo: FURO ESCAREADO
 Padrão: MÉTRICO ANSI
 Tipo: PARAFUSO DE CABEÇA CHATA
 Tamanho: M6
4
43
3.
. Ainda no painel vá até Opções (logo abaixo) e
ative a opção Folga da Cabeça, ajuste a medida
para 01mm e selecione Rebaixo Adicionado
4
44
4.
. Clique na guia POSIÇÕES (na parte superior do
painel de posição do furo)
4
45
5.
. Clique no desenho fazendo 02 furos como mostra a
figura abaixo (use a linha de centro como base):
4
46
6.
. O tamanho dos furos ficaram muito grande.Vamos
diminuir um pouco... Siga os passos abaixo:
4
47
7.
. Volte a guia TIPO
4
48
8.
. Ajuste o tamanho para M4
4
49
9.
. Volte a guia POSIÇÕES
5
50
0.
. Com a ferramenta DIMENSÃO INTELIGENTE
ajuste a distância do centro da peça ao centro do
furo para 22mm

SOLIDWORKS
5
51
1.
. Faça o mesmo com o outro furo (ambos terão
distância de 22mm partindo do centro)
5
52
2.
. Confirme o comando
5
53
3.
. O resultado deve ser parecido com este:
5
54
4.
. Escolha a visão Isométrica
5
55
5.
. Clique na ferramente FILETE
5
56
6.
. No painel, à esquerda, informe o raio de 2mm
5
57
7.
. Clique na face superior do ressaltado e na face
externa da base
5
58
8.
. Clique em Confirmar 
5
59
9.
. Escolha a visão Superior
6
60
0.
. Em Esboço clique na ferramenta círculo e desenhe
um círculo sobre a linha de centro (aquela linha
pontilhada que criamos anteriormente):
6
61
1.
. Com a ferramenta Dimensão Inteligente ajuste o
tamanho do círculo para 17mm e ajuste a distância

SOLIDWORKS
do centro dele ao centro da peça para 40mm
6
62
2.
. Clique no botão Confirmar para concluir o esboço
6
63
3.
. No painel de propriedade (à esquerda da sua tela)
clique no nome do esboço que você criou
6
64
4.
. Clique na ferramenta RESSALTO EXTRUDADO
6
65
5.
. Ajuste a medida para 30mm e confirme 
6
66
6.
. Clique na face superior do novo desenho
6
67
7.
. Clique na ferramenta CORTE EXTRUDADO
6
68
8.
. Desenhe um círculo de 10mm partindo do centro
6
69
9.
. Confirme o esboço
7
70
0.
. No painel de propriedade (à esquerda) escolha
PASSANTE
7
71
1.
. Confirme e veja o resultado
7
72
2.
. Com a ferramenta FILETE arredonde os cantos de
todas as extremidades deste novo desenho com
um raio de 1.5mm
7
73
3.
. O resultado deverá ser parecido com este:

SOLIDWORKS
COPIANDO PARTES
Os próximos passos lhe ensinarão como fazer várias
cópias da parte da peça que desenhamos agora pouco.
7
74
4.
. Clique no menu Exibir > EIXOS TEMPORÁRIOS
Obs: surgirão linhas de eixo marcando o centro das
peças desenhadas.
7
75
5.
. Em Recursos clique na ferramenta PADRÃO
CIRCULAR (sub-ferramenta da padrão linear)
7
76
6.
. No painel de propriedades informe os dados
abaixo:
7
77
7.
. Confirme o comando e o resultado deverá ser
parecido com este:
7
78
8.
. Desative os eixos temporários.
7
79
9.
. Salve o seu projeto
REVISANDO:
 Analise o painel de propriedades do seu projeto
(aquele painel à esquerda da sua tela)
 O painel contém o nome de cada efeito esboço
e recurso criado por você
 Analise todos os comandos aplicados e faça
um resumo de quantos comandos foram
utilizados
 Solicite ao instrutor esclarecimento sobre
algum comando você não tenha compreendido.

SOLIDWORKS
SOLID WORKS – EXERCÍCIO 04 – REVOLUCIONADO
Neste exercício você aprenderá a criar sólidos (desenhos 3d) com o recurso de Revolucionado (dar a volta) em 360
graus.
CRIE UM NOVO ARQUIVO:
1. Clique no menu Arquivo > Novo
2. Clique na opção PART e depois em OK
4. Escolha o modo de visualização FRONTAL
(para isso pressione a barra de espaço)
5. No painel à esquerda escolha PLANO FRONTAL
6. Clique na ferramenta Line e faça o desenho abaixo:
7. Após fazer o desenho clique no botão RECURSOS
8. Escolha a visualização PLANO FRONTAL
9. Clique na ferramenta REVOLUCIONADO
10. Sua tela deverá ter a aparência abaixo:
11. Clique na linha do esquerda do seu desenho
(aquela que mede 70mm)
12. Observe o painel de informação do lado esquerdo
da tela, ele deve se parecer com este:
13. Clique no botão OK

SOLIDWORKS
14. O resultado verá ser parecido com este:
15. Salve o seu arquivo com o nome Mesa na sua
pasta.
16. Salve também algumas imagens Jpeg em ângulos
de vistas diferentes e mostre ao seu instrutor.
OUTRO EXEMPLO:
17. Faça o desenho abaixo:
18. E aplique o comando Revolucionado, o resultado
deverá ser semelhante a este:
20. Escolha visão Frontal.
21. Faça o desenho conforme modelo abaixo a partir
do centro superior:
22. Escolha, no painel esquerdo, a opção PLANO
FRONTAL e com a barra de espaço escolha
FRONTAL
23. Clique no botão CORTE POR REVOLUÇÃO
24. Clique na linha do lado esquerdo do novo desenho
e confirme.

SOLIDWORKS
25. O resultado será parecido com o da figura a seguir:
FAÇA SOZINHO:
Veja o projeto abaixo e tente reproduzir:
FAÇA SOZINHO:
Veja o projeto abaixo e tente reproduzir:
** medidas do projeto

SOLIDWORKS
SOLID WORKS – EXERCÍCIO 05 – REVISÃO
FAÇA ESTE EXEMPLO (não foram fornecidas as medidas, use sua criatividade)

SOLIDWORKS
SOLID WORKS – EXERCÍCIO 06 – FUROS E COTAS
ABRIR UM ARQUIVO:
1. Clique no menu File > Open e abra o arquivo do
nosso 1º exercício: (veja a figura abaixo).
CRIANDO OS FUROS
2. Gire a imagem de forma que você possa visualizar
a parte inferior, como mostra figura abaixo:
3. Dê um clique na parte inferior do desenho para
ativa-lo e então clique no botão Esboço (para
criar um novo desenho).
4. Clique na ferramenta Circle e desenhe um
círculo. Use a linha de interferência (pontilhada)
que aparece na tela para ajustar a linha pelo
centro.
5. Agora desenhe um outro círculo logo a frente do
primeiro, seguindo mesmo alinhamento.
6. Clique na ferramenta DIMENSÃO INTELIGENTE
e ajuste o tamanho dos círculos para 7.
CRIANDO RELAÇÃO E ALINHANDO A DISTÂNCIA:
7. Clique na ferramenta Adicionar Relação
8. Clique num círculo e depois clique no outro círculo.
9. Clique no botão CONFIRMAR 
** Isso irá criar tornar os círculos idênticos
11. Clique centro de um círculo e depois na borda
lateral do desenho:
12. Informe o valor de 10 e depois faça o mesmo
procedimento para o outro círculo.

SOLIDWORKS
CORTANDO OS FUROS
14. Clique na ferramenta CORTE EXTRUDADO
15. Nas propriedades escolha Passante (Through All)
16. Confirme 
17. O resultado deverá se este:
18. Salve seu projeto.
CRIAR BOLEADOS
19. Em Recursos clique na ferramenta FILLET
20. Clique das duas linhas maiores da parte de baixo
do desenho.
21. Informe o valor de 7
22. Confirme .
23. O resultado deverá ser parecido com este:
FAÇA SOZINHO
Desenvolva a peça abaixo:

SOLIDWORKS

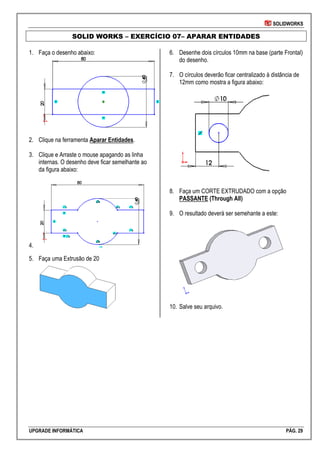

SOLID WORKS – EXERCÍCIO 07– APARAR ENTIDADES
1. Faça o desenho abaixo:
2. Clique na ferramenta Aparar Entidades.
3. Clique e Arraste o mouse apagando as linha
internas. O desenho deve ficar semelhante ao
da figura abaixo:
4.
5. Faça uma Extrusão de 20
6. Desenhe dois círculos 10mm na base (parte Frontal)
do desenho.
7. O círculos deverão ficar centralizado à distância de
12mm como mostra a figura abaixo:
8. Faça um CORTE EXTRUDADO com a opção
PASSANTE (Through All)
9. O resultado deverá ser semehante a este:
10. Salve seu arquivo.

SOLIDWORKS
FAÇA SOZINHO

SOLIDWORKS
SOLID WORKS – EXERCÍCIO 08 – LOFT
1. Crie um novo arquivo de Peça
2. Ative a barra de ferramentas Geometria de
Referencia.
3. Escolha PLANO FRONTAL
4. Clique na ferramenta PLANO (adicionar planos)
5. No painel do lado esquerdo informe os dados
abaixo:
6. Confirme. O resultado será parecido com este:
7. Clique 2x no primeiro plano (Plano 1) e crie um
novo Esboço, faça uma elipse e depois clique 2x
para ativar o segundo plano e faça outra elipse de
tamanho diferente, assim por diante, desenhando
elipses em cada plano.
8. Um resultado parecido com este deverá aparecer:
10. Clique na ferramenta LOFT
11. Vá clicando no topo dos círculos, como mostra a
figura abaixo::
12. Clique no botão Confirmar, o resultado será este:
13. Salve seu projeto.
FAÇA SOZINHO:

SOLIDWORKS
SOLID WORKS – EXERCÍCIO 9 – CASCA
1. Crie um novo arquivo de Peça.
2. Desenhe a caixa abaixo com as medidas
de 50 x 50 x 50:
3. Em Recursos, clique na Ferramenta FILLET
4. Informe a distância de 05
5. Clique na linha lateral do lado superior direito da
nossa caixa e clique no botão Confirmar.
6. O resultado será parecido com este:
7. Aplique também o Fillet na linha lateral do lado
superior esquerda e confirme.
8. Faça o mesmo procedimento na parte inferior.
9. O resultado será parecido com este:
10. Clique na Recursos CASCA
11. Informe uma ESPESSURA de 3 mm:
12. Clique na face Frontal do desenho e Confirme.
13. Salve o seu arquivo.

SOLIDWORKS
SOLID WORKS –(REVISÃO)
1. Abra o arquivo do projeto que você desenhou numa aula passada e aplique comando Casca:
Antes Depois com Casca
_________________________________________________________________________________
Antes Depois do Casca
_____________________________________________________________________________________
Antes Depois do Casca

SOLIDWORKS
2. Fala este outro exemplo: Altura total de 100, Diâmetro do corpo de 60, na boca de 26 e offset de 3
3. Desenvolva as peças mecânicas abaixo:
________________________________________________________________________________________
________________________________________________________________________________________

SOLIDWORKS
________________________________________________________________________________________
____________________________________________________________________________________

SOLIDWORKS

SOLIDWORKS
SOLID WORKS – EXERCÍCIO 10 – PADRÃO CIRCULAR
1. Crie um novo arquivo de Peça
2. Faça o desenho de uma elipse com diâmetro de 60
3. Em seguida faça o desenho de outra elipse de 15
partindo do topo da elipse anterior, como mostra a
figura abaixo:
4. Com a ferramenta APARAR ENTIDADES apague
as linhas internas. O desenho deverá parecer com
o da figura abaixo:
5. Agora clique no menu Ferramentas > Ferramentas
de Esboço > Padrão Circular
6. Clique no arco (elipse) superior (aquela pequena
elipse na parte de cima do desenho
7. Depois clique no centro do círculo para informar o
eixo do Padrão Circular.
8. A sua tela ficará parecida com a da figura abaixo,
mostrando outros arcos nas laterais direita,
esquerda e inferior:
9. No painel (ao lado esquerdo da sua tela) altere o
nº de cópias para 12:
10. Confirme esta operação e use a ferramenta
APARAR ENTIDADES para eliminar as arestas
internas:
11. Faça uma Extrusão de 10cm e
um corte no centro da peça
com o diâmetro de 35cm.

SOLIDWORKS
SOLID WORKS – EXERCÍCIO 11 – ASSISTENTE DE PERFURAÇÃO
1. No Solidworks desenhe uma linha na vertical
medindo 60 mm
2. Clique no botão RESSALTO/BASE EXTRUDADO
3. No painel de propriedades (ao lado esquerdo)
altere Profundidade pra 120 e Espessura para 5.
Veja figura abaixo:
4. Confirme em OK
5. Selecione a face esquerda e desenhe um círculo
com raio de 5mm partindo do canto superior interno
como mostra a figura a seguir:
6. O desenho ficará assim:
7. Feche o Esboço e clique na ferramenta
Ressalto/base Varrido
8. Clique na borda do círculo, depois clique na linha
base (aquela linha superior de fundo). Confirme e o
resultado será este:
9. Crie um Esboço na nova face.
10. Desenhe um circulo de 7mm nesta face e adicione
uma relação deste novo círculo com a face:

SOLIDWORKS
11. Clique em OK e Confirme.
12. Faça um Corte Extrudado (corte) nesta face.
13. Escolha a visualização Right
14. Clique na ferramenta Recurso ASSISTENTE DE
PERFURAÇÃO e no painel de propriedades
escolha estas opções:
15. Clique na guia Posições
16. Clique dentro do seu desenho para fazer os furos.
17. Agora ajuste as distâncias usando a ferramenta
Dimensão Inteligente, conforme figura abaixo:
18. Faça o mesmo processo para desenhar os furos no
lado direito como mostra a figura abaixo:
19. Salve este projeto com o nome dobradiça, numa
próxima aula concluiremos as partes necessárias.

SOLIDWORKS
SOLID WORKS – EXERCÍCIO 12 – NERVURA
1. Execute o SolidWorks
2. Escolha o plano de visualização FRONTAL
3. Crie um Esboço e com a ferramenta Linha de
Centro desenhe uma linha vertical a partir da
origem, como mostra a figura abaixo:
4. Com a ferramenta LINE faça o desenho abaixo:
5. Agora vamos criar um relação entre o nosso
desenho e o ponto de origem.
6. Clique na ferramenta Adicionar Relação
7. Clique no canto inferior esquerdo do desenho e
depois clique no ponto de origem.
8. No painel (à esquerda da sua tela) clique na opção
Horizontal:
9. Confirme 
10. Com a ferramenta Dimensão Inteligente ajustes as
dimensões do desenho conforme figura abaixo:

SOLIDWORKS
11. Com a ferramenta Dimensão Inteligente ajuste a
distância entre a Linha de Centro e o lado
esquerdo do desenho para 26mm.
12. Clique na Recursos REVOLVE BOSS e faça uma
revolução (revolve) de 360graus.
COMANDO RIB
Este comando serve para adicionar peças de reforço
em uma estrutura. Aprenda agora criar um reforço.
1. Escolha o plano FRONTAL (Frontal)
2. Escolha a visualização Normal TO
(basta pressionar barra de espaço e clicar em
Normal To)
3. Desenhe uma Linha como mostra a figura abaixo:
4. Clique na ferramenta Recurso > NERVURA
5. No painel escolhas estas opções:
6. Confirme  e verá este resultado numa visão
Isométrica:
COMANDO PADRÃO CIRCULAR
Este comando permite criar cópias em uma forma
circular. Será utilizado nesta lição para criar 3 novas
cópias do reforço que acabamos criar com o comando
Rib. Siga os passos abaixo:
1. Clique no menu Exibir > Eixos temporários
(isso permite visualizar o eixo central)
2. Clique no desenho do Reforço (aquele desenho
que acabamos de criar com o Nervura)
3. Em Recursos, clique na ferramenta Padrão
Circular
4. No painel (à esquerda da sua tela), informe o eixo
central e 04 para quantidade de instancias, como
mostra a figura a seguir:

SOLIDWORKS
5. Confirme e o resultado deverá ser este:
CRIANDO FUROS
1. Clique na face indicada abaixo para selecioná-la:
2. Escolha a visualização Normal TO
3. Escolha o plano Topo
4. Crie um Esboço e, com a ferramenta Linha de
Centro, desenhe uma linha partindo do centro e
passando pelo centro do Reforço (Rib), veja figura
abaixo:
5. Com a ferramenta Dimensão Inteligente ajuste a
distância para um ângulo de 22.50º entre a 1ª e a
2ª linha.
6. Confirme o Esboço
7. Agora selecione a mesma face anterior e clique na
Recursos ASSISTENTE DE PERFURAÇÃO
8. Escolha as opções abaixo:
9. Clique no botão Posições (ao lado da opção Tipo)
10. Posicione um furo sobre a 2ª Linha de Centro que
criamos agora pouco.
11. Veja aqui a posição do furo:

SOLIDWORKS
12. Com a ferramenta DIMENSÃO INTELIGENTE
ajuste a distância do centro do furo ao centro do
desenho para 62mm.
13. Confirme o comando .
14. Com a ferramenta Padrão Circular crie 08 (oito)
cópias deste furo como mostra a figura abaixo:
15. Salve o seu projeto
VISUALIZANDO CORTES:
1. Escolha uma visão Isométrica:
2. Clique no menu na ferramenta Vista de Seção
3. No painel à esquerda escolha estas opções:
4. Confirme e veja o resultado.
Obs: para voltar a visualização normal (sem corte)
apenas clique na ferramenta Vista de Seção
FAÇA SOZINHO:
1. Altere as cores do seu desenho
2. Utilize a ferramenta Photoworks para alterar
propriedades fotográficas do desenho.
3. Escolha outros planos de corte diferentes
4. Crie imagens JPG com estes planos
5. Mostre ao seu instrutor.

SOLIDWORKS
SOLID WORKS – EXERCÍCIO 13 – MONTAGEM
1. Execute o SolidWorks
2. Abra o arquivo: BLACKET
(solicite, ao seu Instrutor, informações sobre este
arquivo):
3. Clique no botão POSICIONAR MONTAGEM
(na barra de ferramentas Standart, na parte
superior da sua tela)
4. Clique no menu View > ORIGINS
(esta opção mostra o ponto de origem na sua tela)
5. No painel (à esquerda) ative a opção GRAPHICS
PREVIEW.
6. Posicione o desenho na ponto de origem
7. Escolha a visão Isometric, modo de visualização
Hidden Lines Removed e desligue a linha de
origem (menu View > Origins)
8. Clique no botão INICIAR (do Windows)
9. Clique no ícone Meu Computador e abra a pasta
que contém as imagens destes exercício.
(solicite auxílio ao seu instrutor).
10. Arraste as seguintes imagens para dentro do
MONTAGEM no SolidWorks:
11. Após transferir os arquivos, observe, no
Solidworks, que o painel apresenta os nomes dos
desenhos inseridos:
12. A lista apresenta alguns nomes com o sinal (-) que
significa que a posição destes desenhos ainda não
está definida.

SOLIDWORKS
PRATICANDO MOVIMENTOS:
Você pode movimentar e rotacionar objetos, veja
como:
1. Clique na ferramenta MOVE COMPONENT
2. Clique em alguma peça (objeto) e mova a sua
posição na tela.
3. No painel (à esquerda), na janela Move escolha
opções diferentes e faça movimentos diferentes.
4. Clique na ferramenta Rotate Componente
5. Clique em alguma peça (objeto) e experimente
rotacioná-la de diversas formas.
POSICIONANDO AS PEÇAS
(MONTANDO):
1. Clique na ferramenta POSICIONAR
2. Clique o topo do Cilindro do objeto Yoke Male e
clique no furo do topo do objeto base (Bracket)
3. CONFIRME .
4. Com a ferramenta Move Component
posicione a peça nesta posição:
5. Com ferramenta POSICIONAR faça o mesmo
procedimento para posicionar a peça SPIDER,
conforme figura abaixo: (obs: utilize os furos como
referência para montagem)
Depois, aplique outro POSICIONAR, utilizando as
faces como referência:
6. O resultado deverá ser parecido com este:

SOLIDWORKS
7. Com a ferramenta POSICIONAR , posicione a
peça YOKE FEMALE usando como referência os
dois furos como mostra a figura abaixo:
Obs: é importante que a opção Concentric (no
painel esquerdo) esteja acionada.
8. Agora aplique um POSICIONAR com as faces
como mostra a figura abaixo:
9. Agora, com a ferramenta POSICIONAR, faça o
procedimento conforme figura abaixo:
Obs: é importante que a opção Parallel (no painel
esquerdo) esteja acionado. Observe também se a
opção Anti-aligned está acionada.
10. Confirme .
11. Agora clique na ferramenta Insert Component
12. No painel (à esquerda) clique no botão Browser
13. Procure pelo desenho da peça com o nome
U_JOINT_PIN1
14. Insira esta peça em algum lugar da tela em nossa
montagem.
15. Com a ferramenta POSICIONAR , posicione as
como a figura abaixo (use a opção Concentric):
16. Agora, com a ferramenta POSICIONAR, posicione,
usando a opção Tangent.

SOLIDWORKS
17. A peça ficará dentro da outra
18. Pressione a tecla CTRL, clique naquele “pino”
(u_joint_pin1) que acabamos de posicionar e
arraste ele para algum lugar da tela (a tecla CTRL
permite que você faça uma cópia da peça).
19. Posicione a cópia do pino no outro furo usando a
ferramenta POSICIONAR.
20. Abra novamente aquela pasta do Windows que se
encontram os arquivos desta montagem.
21. Arraste o arquivo Crank-Assy para dentro de
nosso projeto montagem no SolidWorks.
22. Primeiro faça uma montagem (POSICIONAR)
usando a opção Concentric das peças.

SOLIDWORKS
23. Agora aplique um POSICIONAR “Coincidente”
usando as duas faces cortadas. (observe que
existe dois duas áreas planas cortadas que
precisam ficar coincidentes).
24. Aplique outro POSICIONAR “Coincidente” para as
duas faces se encontrarem. O resultado deverá
ficar semelhante a este:
25. No painel esquerdo da sua tela existe uma opção
MATES. Clique nesta opção e veja a quantidade
de combinações (montagens) que você fez:
26. Clique na face superior da manivela e rotacione
pra ver os movimentos possíveis nesta montagem.
27. Faça algumas outras simulações de movimentos
28. Tente resolver alguns problemas:
a. Existe uma peça que está solta nesta nossa
montagem?
b. Qual é?
c. Como podemos resolver o problema da peça
solta?
d. Resolva o problema e apresenta ao seu
instrutor.
e. Abra algum arquivo anterior, desenvolva
alguma peça pra ele faça uma montagem.
 s animações.

SOLIDWORKS
ROSCAS E PARAFUSOS – EXERCÍCIO 14
1. Execute o SolidWorks.
2. Usando o plano Topo (top Plano), desenhe o
esboço (Esboço) de um círculo, com diâmetro de
15mm, como mostra a figura abaixo:
3. Faça uma extrusão de 40mm
4. Em um novo esboço, a partir do plano topo,
desenhe um círculo de 15mm
5. Ainda, dentro do esboço (Esboço), clique no menu
Inserir > Curva > HELIX (hélice/espiral).
6. No painel (à esquerda da tela), informe o
Passo = 5mm
Revoluções = 8
obs: o passo é a distância entre cada volta do
espiral e revoluções é o número de voltas do
espiral.
7. Confirme a Helix (hélice) e o resultado deverá ser
parecido com este abaixo:
8. Escolha a visão FRONTAL do projeto

SOLIDWORKS
9. Crie um novo esboço (Esboço) e faça o desenho de
um TRIÂNGULO (polígono de 3 lados) com a
medida de aproximadamente 6mm, a partir do
canto inferior esquerdo do desenho.
10. Seu desenho deverá ser parecido com este:
11. Agora use o Recurso (recurso de efeito) chamado
Swept (ressalto base varrido)
12. Na 1ª opção (Perfil) clique no triângulo
13. Na 2ª opção (Caminho) clique na Hélice
14. Confirme o comando e veja o resultado:
15. RESUMO:
 Para fazer um parafuso você precisa ter os
cálculos exatos das dimensões e passos.
 Experimente fazer o mesmo desenho utilizando
medidas diferentes.
 Experimente também usar o Recurso (recurso
de efeito) Swept CUT (corte por varredura), ao
invés de fazer uma extrusão será feito um corte
como mostra a figura abaixo:

SOLIDWORKS
PHOTOWORKS – EXERCÍCIO 15
Com o PhotoWorks você pode criar imagens realísticas de peças e montagens.
Siga os passos da lição abaixo e aprenda os fundamentos do PhotoWorks:
1. Execute o SolidWorks.
2. Abra o arquivo coffeecup.sldprt
obs: este arquivo se encontra em c: arquivos de
programas solidworks samples tutorial photowks
tutorial coffeecup.sldprt
3. Agora salve este arquivo na sua pasta:
 Clique no menu Arquivo > Salvar Como
 Escolha a sua pasta de exercícios e salve.
4. Ative a barra de ferramentas PhotoWorks
 Clique no menu Exibir > Barra de Ferramentas
> PhotoWorks
5. Clique na ferramenta Opções
6. Clique na guia Propriedades do Documento e
escolha Qualidade do antialias Média
7. Clique no botão Fechar
Obs: esta opção define a qualidade da
randerização para um nível médio de qualidade.
8. Ative a guia Gerenciador de randerização
(esta guia se encontra no painel esquerdo da tela)
9. Na barra de ferramentas Photoworks clique em
Aparência
10. No painel à esquerda clique em Avançado
11. Na propriedade Aparências (no painel esquerdo),
clique no botão Procurar
12. Procure pela pasta c: arquivos de programas
solidworks data graphics materials stone
stoneware
e abra o arquivo Ceramic

SOLIDWORKS
13. Confirme a seleção da aparência:
14. Na barra de ferramentas Photoworks, clique na
ferramenta Acabamento (randerizar o documento
ativo) e veja o resultado:
obs: a xícara foi randerizada com o acabamento de
cerâmica.
15. No painel esquerdo abra a guia Aparência
(cerâmica)
16. Clique com o botão direito do mouse e escolha
Editar
17. Em cor escolha Padrão e clique em Amarelo
18. Confirme e faça uma randerização para ver o
resultado.
19. No painel esquerdo, em aparências, clique 2x na
guia Cerâmica
obs: isso irá editar a cerâmica
20. Clique na guia iluminação
obs: esta guia às vezes fica um pouco escondida,
procure-a com atenção.
21. Escolha a opção Espelhado
22. Ajuste os seguintes valores:
 Difuso = 0,3
 Especular = 0,2
 Refletividade = 0,20
23. Confirme e randerize pra ver o resultado.
Obs: não esqueça de salvar seu arquivo para evitar
perda do que você já fez.
24. Na barra de ferramentas Photoworks clique no
botão Cena
Obs: O editor de cena permite controlar os pisos e
as paredes.

SOLIDWORKS
25. Escolha a cena Sala de Reuniões (na pasta
Estúdios)
26. Clique na guia Espaço e ajuste Cumprimento e
Altura conforme figura abaixo:
27. Clique no botão Aplicar, e randerize (acabamento)
pra ver o resultado.
28. Volte ao Editor de Cenas e em Espaço >
Visibilidade e aparências ative as visões norte e
leste.
29. Aplique o efeito e randerize pra ver o resultado
30. Volte ao Editor de Cenas > Espaço > Visibilidade
31. Em Piso, clique no botão
Obs: O painel esquerdo da tela foi ativado.
32. No painel à esquerda da tela, em Aparência, clique
no botão Procurar
33. Escolha outro arquivo para o piso
exemplo: blue rough shiny marble.p2m
Obs: a pasta deste arquivo é C: Arquivos de
programas SolidWorks2008 data graphics
materials stone architectural marble
34. Confirme e randerize pra ver o resultado
35. Agora altere a visilidade Norte para um outro
modelo que desejar.
exemplo: polished maple 2d.p2m
Obs: o arquivo está em C: Arquivos de programas
SolidWorks2008 data graphics materials organic
woods maple
OUTRA MANEIRA CRIAR CENAS:
36. Clique no editor de cenas, em espaço > visibilidade
e aparências, desative todas as opções Visível e
Reflexivo.
37. Aplique e feche o editor de cenas

SOLIDWORKS
38. Clique na ferramenta RealView/Photoworks
(geralmente fica no lado direito da tela)
39. Surgirá um painel à direita da sua tela
40. Clique em Cenas > Cenas de Estúdio e escolha
Semáforos (clique 2x para escolher Semáforos)
41. Na barra de ferramentas Photoworks, clique em
randerizar (acabamento) e veja o resultado.
PARA ALTERAR CENA DE PARTE DO PROJETO
42. Ative a árvore do projeto (no painel à esquerda)
43. Selecione as opções Extrude 1 e Sweep 1
(para isso clique Extrude 1, pressione Ctrl e clique
em Sweep 1)
44. Na janela RealView/Photoworks, abra a pasta
Aparência > Metal
45. Clique 2x em placa de crômio
46. Depois clique em randerizar (na barra de
ferramentas Photoworks) e veja o resultado.
47. Altere a qualidade do Anti-alias para Alta, usando a
ferramenta opções (photoworks).
48. Randerize e veja o resultado.
PARABÉNS, você concluiu esta lição. Agora abra
um outro projeto, altere cenas e aparência e mostre
ao seu instrutor.

SOLIDWORKS
DESENHO, PLOTAGEM E IMPRESSÃO – EXERCÍCIO 16
Nesta lição aprenderemos como preparar uma folha de impressão no Solidworks a partir
do projeto de uma peça 3D.
INICIANDO UMA FOLHA DE DESENHO
1
1.
. Comece executando o SolidWorks.
2
2.
. Clique no menu Arquivo > Novo
3
3.
. Clique no botão DESENHO e clique em OK
4
4.
. Surgirá uma tela com uma folha padrão para
montar o seu desenho para impressão.
COMO ALTERAR A FOLHA DE DESENHO
5
5.
. No painel de propriedades (à esquerda da tela),
clique no botão CANCELAR (X)
6
6.
. Clique com o botão direito do mouse em qualquer
lugar da folha e escolha: Editar formato da folha
7
7.
. Usando o botão de Scroll do mouse (aquele botão
do meio do mouse) ajuste o zoom, aproximando o
texto na sua tela
8
8.
. Clique 2x rapidamente em um bloco de texto e
altere o texto como desejar.
Obs: neste exemplo alterei o título
9
9.
. Dê um clique fora da caixa de texto para confirmar
a alteração do texto
1
10
0.
. Altere outras caixas de texto como desejar
(experimente alterar e mostre ao seu instrutor)
PARA ADICIONAR NOVOS TEXTOS
1
11
1.
. Clique na guia Anotação (na parte superior
esquerda da sua tela) e clique na ferramenta NOTA
1
12
2.
. Agora, na folha clique e arraste o mouse,
desenhando um caixa para digitar um novo texto

SOLIDWORKS
1
13
3.
. Digite um texto como exemplo (o que você quiser)
1
14
4.
. Altere o tamanho da fonte, a cor, o alinhamento,
conforme você desejar (experimente, faça
alterações e mostre ao seu instrutor)
1
15
5.
. Clique 1x fora da caixa de texto para confirmar a
nova caixa de anotação.
1
16
6.
. Para concluir a edição dos textos faça assim:
 Clique com o botão direito do mouse em
qualquer parte livre da folha
 Clique na opção Editar Folha
PARA INSERIR UMA PEÇA NA FOLHA
1
17
7.
. Clique na guia EXIBIR LAYOUT (na parte superior
esquerda da sua tela)
1
18
8.
. Clique no botão VISTA DE MODELO
1
19
9.
. No painel à esquerda da sua tela, clique no botão
PROCURAR
2
20
0.
. Procure por uma peça que desejar montar na folha
de desenho (qualquer uma)
2
21
1.
. Clique no botão Abrir
2
22
2.
. No painel à esquerda escolha as opções:
 Vista única
 Frontal
 Visualização
 Iniciar automaticamente a vista projetada
 Linhas ocultas removidas
 Usar escala da folha
 Alta qualidade
Obs: todas estas especificações podem ser
modificadas de acordo com o que você desejar
2
23
3.
. Dê um clique na página e depois mova o mouse
para a direita (observe que surgirá a imagem da
peça e uma outra vista a ser posicionada à direita)
2
24
4.
. Clique para posicionar a vista da direita e mova o
mouse para baixo

SOLIDWORKS
2
25
5.
. Clique para posicionar a vista abaixo e mova o
mouse na diagonal (direita inferior)
2
26
6.
. Clique para posicionar
2
27
7.
. Pressione a tecla ESC para encerrar
2
28
8.
. Clique na ferramenta VISTA DE DETALHE
2
29
9.
. Clique em alguma parte da peça e mova o mouse
criando um círculo para demarcar o detalhe
3
30
0.
. Mova o mouse e clique para definir a posição do
detalhe
3
31
1.
. Confirme o comando
3
32
2.
. Clique na ferramenta VISTA DE SEÇÃO
3
33
3.
. Clique em uma extremidade qualquer da peça e em
seguida clique em outra extremidade oposta
3
34
4.
. Clique para posicionar a seção
3
35
5.
. Se necessário altere (no painel esquerdo) a escala
da seção que você cortou
CRIANDO COTAS E DIMENSÕES
3
36
6.
. Clique na guia Anotação
3
37
7.
. Clique na ferramenta Dimensão Inteligente
3
38
8.
. Faça as cotas e utilize o painel à esquerda da sua
tela para ajustar o formato e modelo das cotas
3
39
9.
. Faça outras cotas e mostre ao seu instrutor.
4
40
0.
. ATENÇÃO: Não esqueça de salvar seu arquivo.

SOLIDWORKS

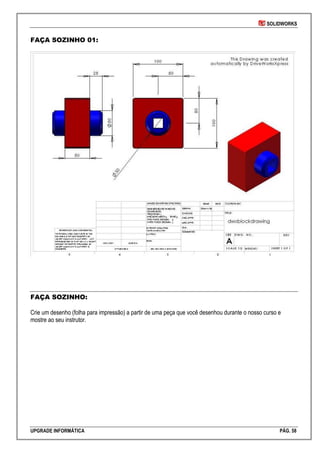

FAÇA SOZINHO 01:
FAÇA SOZINHO:
Crie um desenho (folha para impressão) a partir de uma peça que você desenhou durante o nosso curso e
mostre ao seu instrutor.

Solid Wworks completo

Mais conteúdo relacionado

Mais procurados (18)

Mais de Agnaldo Jardel Trennepohl (20)

Último (9)

Solid Wworks completo
