- 2. การเขียนผังงานใชส้าหรับช่วยในการเขียนลาดับของขัน้ตอนวิธีการ
แกปั้ญหา หลังจากที่ทาการเขียนผังงานที่ใชส้าหรับแกปั้ญหาเรียบรอ้ยแลว้
ขัน้ตอนต่อไปคือ การเขียนขัน้ตอนวิธีการแกปั้ญหาจากผังงานทไี่ดท้าการเขียนขนึ้
จากนั้นจึงทาการเขียนเป็นรหัสเทียมและโปรแกรมคอมพิวเตอร์ ตามลาดับลักษณะ
โครงสรา้งผังงาน ทสี่ามารถนาไปเขียนเป็นขัน้ตอนวิธีการทางาน และรหัสเทียม
สามารถแยกเป็นลักษณะโครงสรา้งผังงานได้3 ลักษณะ ดังนี้
1. โครงสรา้งผังงานการทางานแบบลาดับ
2. โครงสรา้งผังงานการทางานแบบเลือกทา หรือมีเงอื่นไข
3. โครงสรา้งผังงานการทางานแบบทาซ้า
ลักษณะของผังงานทเี่ขียนขนึ้ ตอ้งเขียนใหอ้ยใู่นรูปแบบของโครงสรา้ง
หลัก 3 โครงสรา้งนี้ผังงานหนงึ่ผังงาน สามารถประกอบไปดว้ยหลายโครงสรา้งผัง
งาน โดยมีโครงสรา้งผังงานการทางานแบบลาดับเป็นโครงสรา้งพนื้ฐาน โครงสรา้ง
ผังงานลักษณะอื่น เช่น การเลือกทา หรือการทาซ้าเป็นโครงสรา้งที่ประกอบอยู่
ภายใน หรืออาจประกอบดว้ยโครงสรา้งผังงานการทางานแบบลาดับเพียง
โครงสรา้งเดียวก็ได้
- 3. โครงสรา้งผงังานการทา งานแบบลาดบั
โครงสรา้งการทางานแบบลาดับ (Sequence) เป็นลักษณะ
โครงสรา้งพนื้ฐานของผังงานทุกผังงาน ลักษณะการทางานของโครงสรา้ง
ผังงานแบบลาดับจะทางานทีละขัน้ตอน ตัง้แต่ขัน้ตอนแรกจนถึงขัน้ตอน
สุดทา้ย ลาดับการทางานของผังงานจะทางานตามทิศทางของลูกศร
โครงสรา้งของผังงานแบบลาดับ มีลักษณะโครงสรา้งดังนี้
โครงสรา้งผังงานการทางานแบบลาดับ
- 4. จากโครงสรา้งผังงานการทางานแบบลาดับรูป ขัน้ตอนการทางาน
ของผังงานจะเรมิ่ตน้ทางานในกระบวนการที่1 (Process 1) เมอื่ทางานใน
กระบวนการที่1 เสร็จ ขัน้ตอนต่อไป คือ ทางานในกระบวนการที่2 เมอื่
ทางานในกระบวนการที่2 เสร็จ จึงทางานในกระบวนการที่3 เป็นขัน้ตอน
ต่อไป ตามลาดับ การทางานจะทางานทีละ 1 กระบวนการ การทางานจะไม่
ทางานหลายกระบวนการพรอ้มกัน
กระบวนการในการทางานที่1 , 2 และ 3 หมายถึง การทางานในแต่
ละลักษณะ อาจเป็นการรับขอ้มูลเขา้ การแสดงผลขอ้มูล หรือการคานวณ เป็น
ตน้ นอกจากนั้นยังสามารถนาเอาลักษณะโครงสรา้งผังงานแต่ละลักษณะมา
เป็นกระบวนการทางานของผังงาน เช่น โครงสรา้งการเลือกทา การทาซ้า
หรือการทางานแบบลาดับ
- 6. โครงสรา้งผงังานการทา งานแบบเลอืกทา หรอืมเีงอื่นไข
ลักษณะของโครงสรา้งผังงานการทางานแบบเลือกทา ใชส้าหรับ
กรณีที่ตอ้งการตัดสนิใจเพื่อเลือกขัน้ตอนการทางานที่เหมาะสมกับขอ้มูลที่
ทาการประมวลผลในขณะนั้น โครงสรา้งผังงานการเลือกทาประกอบดว้ย
สัญลักษณ์ของการตัดสนิใจ 1 สัญลักษณ์ เพื่อใชส้าหรับการตัดสนิใจสาหรับ
เลือกการทางานทตี่อ้งทาเป็นลาดับถัดไปการทางานหลังจากการตรวจสอบ
เงอื่นไข จะมีการทางานอยู่2 กรณีคือกรณีทผี่ลการตรวจสอบเงอื่นไขเป็น
จริง และกรณีทผี่ลการตรวจสอบเงอื่นไขเป็นเท็จดังรูป
โครงสรา้งผังงานการเลือกทา

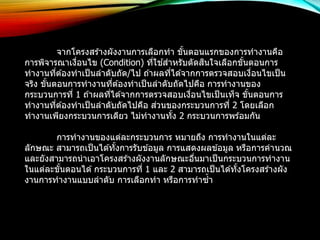

- 7. จากโครงสรา้งผังงานการเลือกทา ขัน้ตอนแรกของการทางานคือ
การพิจารณาเงอื่นไข (Condition) ที่ใชส้าหรับตัดสนิใจเลือกขัน้ตอนการ
ทางานทตี่อ้งทาเป็นลาดับถัด/ไป ถา้ผลทไี่ดจ้ากการตรวจสอบเงอื่นไขเป็น
จริง ขัน้ตอนการทางานทตี่อ้งทาเป็นลาดับถัดไปคือ การทางานของ
กระบวนการที่1 ถา้ผลทไี่ดจ้ากการตรวจสอบเงอื่นไขเป็นเท็จ ขัน้ตอนการ
ทางานที่ตอ้งทาเป็นลาดับถัดไปคือ ส่วนของกระบวนการที่ 2 โดยเลือก
ทางานเพียงกระบวนการเดียว ไม่ทางานทงั้ 2 กระบวนการพรอ้มกัน
การทางานของแต่ละกระบวนการ หมายถึง การทางานในแต่ละ
ลักษณะ สามารถเป็นไดทั้ง้การรับขอ้มูล การแสดงผลขอ้มูล หรือการคานวณ
และยังสามารถนาเอาโครงสรา้งผังงานลักษณะอนื่มาเป็นกระบวนการทางาน
ในแต่ละขัน้ตอนได้กระบวนการที่1 และ 2 สามารถเป็นไดทั้ง้โครงสรา้งผัง
งานการทางานแบบลาดับ การเลือกทา หรือการทาซ้า
- 8. ลักษณะโครงสรา้งผังงานการเลือกทาไม่จาเป็นตอ้งมีขัน้ตอนการ
ทางานทตี่อ้งทาครบทงั้สองกรณี คือ กรณีทผี่ลการตรวจสอบเงอื่นไขเป็นจริง
และกรณีทผี่ลการตรวจสอบเป็นเท็จ อาจมีขัน้ตอนการทางานทตี่อ้งทาเพียง
กรณีเดียวก็ได้กล่าวคือ อาจมีเฉพาะกรณีทผี่ลการตรวจสอบเงอื่นไขเป็นจริง
มีขัน้ตอนการทางานที่ตอ้งทา ส่วนกรณีที่ผลการตรวจสอบเงอื่นไขเป็นเท็จไม่
มีขัน้ตอนการทางานทตี่อ้งทา หรือมีเฉพาะกรณีทผี่ลการตรวจสอบเงอื่นไข
เป็นเท็จ มีขัน้ตอนการทางานที่ตอ้งทา ส่วนกรณีที่ผลการตรวจสอบเงอื่นไข
เป็นจริง ไม่มีขัน้ตอนการทางานทตี่อ้งทา
ลักษณะโครงสรา้งผังงานการเลือกทา
- 9. จากรูป(A) คือ ลักษณะของโครงสรา้งผังงานการเลือกทาทมีี่
กระบวนการทางานเฉพาะกรณีทผี่ลการตรวจสอบเงอื่นไขเป็นจริงมีขัน้ตอนการ
ทางานที่ตอ้งทา ส่วนกรณีที่ผลการตรวจสอบเงื่อนไขเป็นเท็จไม่มีขัน้ตอนการ
ทางานทตี่อ้งทา
จากรูป(B) คือ ลักษณะของโครงสรา้งผังงานการเลือกทาทมีี่
กระบวนการทางานเฉพาะกรณีทผี่ลการตรวจสอบเงอื่นไขเป็นเท็จมีขัน้ตอนการ
ทางานที่ตอ้งทา ส่วนกรณีที่ผลการตรวจสอบเงื่อนไขเป็นจริงไม่มีขัน้ตอนการ
ทางานทตี่อ้งทา
ลักษณะของโครงสรา้งผังงานการเลือกทา ขัน้ตอนการทางานทเี่ลือก
ทาเป็นลาดับถัดไปหลังจากการตรวจสอบเงอื่นไข จะพิจารณาจากอักษรทใี่ช้
กากับทิศทาง โดยใช้“Y” หรือ “Yes” หรือ “ใช่” กากับทิศทางของขัน้ตอนการ
ทางานที่ตอ้งทาเมื่อผลที่ไดจ้ากการตรวจสอบเงื่อนไขเป็นจริง และใช้“N” หรือ
“No” หรือ “ไม่ใช่” กากับทิศทางของขัน้ตอนการทางานทตี่อ้งทาเมอื่ผลทไี่ด้
จากการตรวจสอบเงอื่นไขเป็นเท็จ
- 13. โครงสรา้งผงังานการทา งานแบบทา ซา้
ลักษณะโครงสรา้งผังงานการทางานแบบทาซ้า ใชป้ระโยชน์ในกรณีที่
ตอ้งการทางานอย่างใดอย่างหนึ่งซ้ากันหลายครั้ง โครงสรา้งผังงานแบบทาซ้า
จะประกอบไปดว้ยสัญลักษณ์การตัดสนิใจ ใชส้าหรับตรวจสอบเงื่อนไขเพื่อ
ตัดสนิใจว่าจะเขา้สู่ขัน้ตอนการทาซ้าหรือไม่ลักษณะการทาซ้าสามารถแบ่งได้
เป็น 2 ลักษณะคือ
1. ทาในขณะที่
2. ทาจนกระทั่ง
- 14. 1. การทาซา้ลกัษณะทา ในขณะที่
การทางานของโครงสรา้งผังงานการทาซ้าลักษณะทาในขณะที่ (Do -
While) ขัน้ตอนแรกของการทางาน คือ การตรวจสอบเงื่อนไขการทาซ้า ถา้ผลที่
ไดจ้ากการตรวจสอบเงื่อนไขเป็นจริง จึงเขา้สู่ขัน้ตอนของการทางานในส่วนของ
การทาซ้าจากรูปที่ 2.7 คือ ทากระบวนการที่1 หลังจากทากระบวนการที่1 เสร็จ
แลว้ การทางานของผังงานจะกลับไปตรวจสอบเงื่อนไขที่ใชส้าหรับการทาซ้าอีก
ครั้ง
ถา้ผลทไี่ดจ้ากการตรวจสอบเงอื่นไขยังคงเป็นจริง การทางานจะเขา้สู่
ขัน้ตอนการทางานที่ตอ้งทาซ้าอีกครั้งหนึ่ง ทาซ้าเช่นนี้จนกว่าผลทไี่ดจ้ากการ
ตรวจสอบเงื่อนไขเป็นเท็จ จึงออกจากขัน้ตอนการทาซ้า เพื่อทางานในขัน้ตอน
ต่อไป
โครงสรา้งผังงานแบบทาซ้าในลักษณะทาในขณะที่
- 17. 2. การทาซา้ในลกัษณะทา จนกระทงั่
ลักษณะของโครงสรา้งผังงานการทาซ้าลักษณะทาจนกระทั่ง (Do -
Until) แสดงในรูปที่2.9 การทางานของโครงสรา้งผังงานการทาซ้าลักษณะ
ทาจนกระทั่ง ขัน้ตอนการทางานทตี่อ้งทาเป็นลาดับแรก คือ ทาขั้นตอนการ
ทางานที่ตอ้งการทาซ้าก่อนอย่างนอ้ยหนึ่งครั้ง จากรูปที่ 2.9 คอื การทางาน
ในส่วนของกระบวนการที่ 1 หลังจากนั้นจึงทาการตรวจสอบเงื่อนไขสาหรับ
พิจารณาว่าจะกลับไปทากระบวนการทางานที่ตอ้งทาซ้าหรือไม่
ถา้ผลทไี่ดจ้ากการตรวจสอบเงอื่นไขเป็นเท็จ การทางานของผังงาน
จะทาการยอ้นกลับไปทาขัน้ตอนการทางานที่ตอ้งการทาซ้าอีกครั้ง แลว้จึงทา
การกลับมาตรวจสอบเงอื่นไข ถา้ผลทไี่ดจ้ากการตรวจสอบเงอื่นไขยังคงเป็น
เท็จ จะกลับไปทากระบวนการที่ตอ้งทาซ้าอีก ทาเช่นนี้จนกว่าผลทไี่ดจ้าก
การตรวจสอบเงื่อนไขออกมาเป็นจริง จึงออกจากขัน้ตอนการทาซ้าเพื่อ
ทางานในขัน้ตอนอนื่ต่อไป
โครงสรา้งผังงานการทาซ้าลักษณะทาจนกระทั่ง
