Dokumen ini menjelaskan cara membuat program dalam bahasa Delphi dan Visual Basic untuk mengontrol LED melalui port paralel, serta cara menghubungkan dan menginisialisasi modul LCD menggunakan metode kontrol yang sesuai. Programnya mengandalkan library io.dll untuk mengatur komunikasi dengan perangkat keras. Penjelasan juga mencakup contoh kode dan pengaturan port untuk menghidupkan atau mematikan LED serta mengirim data ke modul LCD.
Program delphi
- 1. ################################################### # Program Delphi : Menghidupkan Dan Mematikan Led # ################################################### Pembuatan program Bahasa Delphi komunikasi paralel dengan menggunakan komponen io.dll, untuk menghidupkan dan mematikan LED. Perhatikan pada gambar 20 tersebut. Delapan buah LED terhubung ke port 0, yang difungsikan sebagai output. Pada konfigurasi tersebut LED akan nyala bila diberi logika LOW ‘0’ melalui port 0, dan LED akan padam bila diberi logika HIGH ‘1’ melalui port 0. Gambar 20. Rangkaian LED
- 2. Percobaan ON OFF 8 buah LED secara bersamaan Rencanakan program untuk menghidupkan dan mematikan LED 8 buah, dengan menekan tombol ON dan OFF, pada komunikasi paralel. Lakukan sesuai dengan langkah-langkah berikut ini: 1. Hubungkan kabel paralel pada port paralel komputer ke rangkaian LED. 2. Rencanakan program dengan tampilan sebagai berikut. Gambar 21. Tombol ON dan OFF LISTING PROGRAM implementation {$R *.dfm} procedure PortOut(Port : Word; Data : Byte); stdcall; external 'io.dll'; procedure TForm1.Button1Click(Sender: TObject); begin portout($378,0); end; procedure TForm1.Button2Click(Sender: TObject); begin portout($378,255); end;
- 3. ###################################### # Program Visual Basic : Rangkaian LED # ###################################### Dibutuhkan suatu cara agar VB bisa melakukan akses perangkat keras. Salah satunya dengan lib io.dll, yang bisa didownload dari http://www.geekhideout.com/iodll.shtml secara gratis, yang harus disimpan atau ditempatkan pada folder C:/windows/system32 pada komputer. Cara penggunaannya sangat mudah, pertama definisikan terlebih dahulu fungsi dan prosedur untuk akses masukan maupun keluaran perangkat keras pada bagian modul khusus VB sebagai berikut: Public Declare Sub PortOut Lib "io.dll" _ (ByVal Port As Integer, ByVal Data As Byte) Public Declare Sub PortWordOut Lib "io.dll" _ (ByVal Port As Integer, ByVal Data As Integer) Public Declare Sub PortDWordOut Lib "io.dll" _ (ByVal Port As Integer, ByVal Data As Long) Public Declare Function PortIn Lib "io.dll" _ (ByVal Port As Integer) As Byte Public Declare Function PortWordIn Lib "io.dll" _ (ByVal Port As Integer) As Integer Public Declare Function PortDWordIn Lib "io.dll" _ (ByVal Port As Integer) As Long Public Declare Sub SetPortBit Lib "io.dll" _ (ByVal Port As Integer, ByVal Bit As Byte) Public Declare Sub ClrPortBit Lib "io.dll" _ (ByVal Port As Integer, ByVal Bit As Byte) Public Declare Sub NotPortBit Lib "io.dll" _ (ByVal Port As Integer, ByVal Bit As Byte) Public Declare Function GetPortBit Lib "io.dll" _ (ByVal Port As Integer, ByVal Bit As Byte) As Boolean Public Declare Function RightPortShift Lib "io.dll" _
- 4. (ByVal Port As Integer, ByVal Val As Boolean) As Boolean Public Declare Function LeftPortShift Lib "io.dll" _ (ByVal Port As Integer, ByVal Val As Boolean) As Boolean Public Declare Function IsDriverInstalled Lib "io.dll" () As Boolean Kedua tinggal penggunaan fungsi dan prosedur tersebut secara biasa, fungsi PortIn membutuhkan dua parameter yaitu alamat perangkat keras dan variabel hasil pembacaan data dari perangkat keras dengan tipe data byte. Sedangkan prosedur PortOut membutuhkan dua parameter juga yaitu alamat perangkat keras dan nilai atau variabel yang menyimpan nilai yang akan dikirimkan ke perangkat keras yang bersangkutan. PortOut : Mengirim data dalam format byte (8-bit) ke port tertentu. PortWordOut : Mengirim data dalam format word (16-bit) ke port tertentu. PortDWordOut : Mengirim data dalam format double word (32-bit) ke port tertentu. PortIn : Membaca data falam format byte (8-bit) dari port tertentu. PortWordIn : Membaca data falam format word (16-bit) dari port tertentu. PortDWordIn : Membaca data falam format double word (32-bit) dari port tertentu. GetPortBit : Membaca status dari bit tertentu. SetPortBit : Set bit (=1) pada port tertentu. ClrPortBit : Reset bit (=0) pada port tertentu. NotPortBit : Lakukan inversi (NOT) bit pada port tertentu RightPortShift : Geser bit dari port tertentu ke kanan, LSBMSB. LeftPortShift : Geser bit dari port tertentu ke kiri, MSB LSB. IsDriverInstalled : Akan memberikan nilai bukan-NOL jika io.dll sudah terinstal dan berfungsi. Tujuan utama dari fungsi ini adalah untuk memastikan bahwa penggerak mode kernel pada NT/2000/XP telah diinstal dan dapat diakses. Pemograman LED Driver adalah sebuah program yang digunakan untuk melakukan pengontrolan nyala LED melalui port paralel. Program ini memerlukan rangkaian LED driver yang dipasangkan pada port paralel dan program LED driver untuk menjalankannya. Rangkaian LED Driver berikut digunakan untuk interfacing LED dengan port Paralel :
- 5. Gambar 25. Rangkaian LED Driver PEMOGRAMAN LED DRIVER untuk Menghidupkan dan mematikan LED Program ini digunakan untuk mematikan dan menghidupkan LED-LED yang terpasang pada pin-pin data secara bersama-sama. Menggunakan bantuan komponen CheckBox, Anda bisa mengganti dengan komponen lainnya selama bisa digunakan untuk proses Toggle (ON-OFF secara bergantian). Status dari LED langsung ditunjukkan pada komponen tersebut. Gambar 26. Tampilan Program menghidupkan dan mematikan LED KOMPONEN VISUAL BASIC Komponen Properti Subroutin Form Name : Form1 Caption : Led Driver1 Private Sub Form_Load() CheckBox Name : Check1 Caption : ON/OFF Private Sub Check1_Click() CommandButton Name : Command1 Caption : Keluar Private Sub Command1_Click()

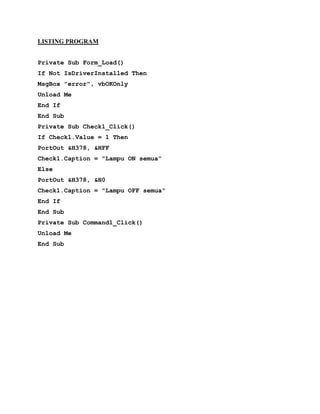

- 6. LISTING PROGRAM Private Sub Form_Load() If Not IsDriverInstalled Then MsgBox "error", vbOKOnly Unload Me End If End Sub Private Sub Check1_Click() If Check1.Value = 1 Then PortOut &H378, &HFF Check1.Caption = "Lampu ON semua" Else PortOut &H378, &H0 Check1.Caption = "Lampu OFF semua" End If End Sub Private Sub Command1_Click() Unload Me End Sub
- 7. CONTOH PROGRAM ################################################ # Program C : Antarmuka LCD dengan Port Paralel # ################################################ Modul LCD yang tersedia dalam berbagai macam seperti 8x1, 8x2 16x1, 16x2, 20x2, 20x4, 40x4. Di sini kita telah menggunakan 16x2 - yang berarti 2 baris 16 karakter. Ini adalah Hitachi HD44780 modul yang kompatibel, memiliki 16 pin termasuk 2 pin untuk lampu latar. Tabel berikut memberikan struktur pin modul LCD. Modul LCD tanpa backlight hanya akan memiliki 14 pin. Jika Anda menggunakan LCD seperti, mengabaikan pin 15 dan 16. Tabel 7. Pin LCD Untuk program modul LCD, pertama kita harus menginisialisasi LCD dengan mengirimkan beberapa kata kontrol. RS harus rendah dan E harus tinggi ketika kita mengirim kontrol. R / W pin 0 berarti data menulis atau kontrol ke LCD dan R / W pin 1 berarti membaca data dari LCD. Untuk mengirim data ke LCD, membuat RS tinggi, R / W rendah, menempatkan data di pin 7 sampai 14 dan membuat E pin tinggi dan rendah sekali. Anda dapat memahami metode yang tepat setelah melihat kode, kemudian dalam tutorial ini. Di sini, kita akan menulis pada modul LCD dan tidak membaca kembali. Jadi, R / W adalah secara langsung terhubung ke ground. Kita tidak perlu harus masukan data melalui, sehingga semua pin output yang digunakan dalam aplikasi kita. Data pin LCD yang terhubung ke pin data port. Strobe sinyal (Pin 1 dari konektor D25) diberikan ke E (Pin 6 LCD), Pilih printer (Pin 17 dari D25) terhubung ke RS (pin 4 dari LCD).
- 8. Gambar 17. Rangkaian Modul LCD Dengan DB25 Dalam diagram di atas, modul LCD dihubungkan ke port LPT menggunakan D25 konektor laki-laki. Nomor pin 3 dari LCD adalah untuk menyesuaikan kontras, dihubungkan sedemikian rupa sehingga dapat bervariasi dari 0V ke 5V. Jika semuanya OK, Anda harus mendapatkan modul LCD sebagai berikut ketika berada dalam posisi ON. Gambar 18. LCD Dalam Posisi ON Jika Anda mendapatkan layar ini, maka kita dapat memulai pemrograman. Jika tidak periksa koneksi Anda, cobalah dengan memvariasikan potensiometer 10K. Jika Anda mendapatkan tampilan ini juga, Anda bisa mendapatkan kejelasan maksimum dengan memvariasikan pot. Bagi saya, pot yang diperlukan untuk menjadi hampir 0V. Jadi, itu adalah OK jika Anda tidak menggunakan pot juga, hanya menghubungkan pin 3 ke ground. Tabel berikut menjelaskan bagaimana untuk menulis kata-kata control Ketika RS = 0 dan R / W = 0, data dalam pin D0 untuk D7 akan memiliki arti sebagai berikut.
- 9. Tabel 8. Deskripsi Kontrol LCD LISTING PROGRAM #include <dos.h> #include <string.h> #include <conio.h> #include <time.h> #define PORTADDRESS 0x378 /* Enter Your Port Address Here */ #define DATA PORTADDRESS+0 #define STATUS PORTADDRESS+1 #define CONTROL PORTADDRESS+2 void lcd_init(void); void lcd_write(char char2write); void lcd_putch(char char2write); void lcd_puts(char * str2write); void lcd_goto(int row, int column); void lcd_clear(void); void lcd_home(void); void lcd_cursor(int cursor); void lcd_entry_mode(int mode); void main(void) { lcd_init(); lcd_goto(1,1); lcd_puts("Welcome To"); lcd_goto(1,0); lcd_puts("electroSofts.com");
- 10. while(!kbhit() ) //wait until a key is pressed... {} } void lcd_init() { outportb(CONTROL, inportb(CONTROL) & 0xDF); //config data pins as output outportb(CONTROL, inportb(CONTROL) | 0x08); //RS is made high: control (register select) lcd_write(0x0f); delay(20); lcd_write( 0x01); delay(20); lcd_write( 0x38); delay(20); } void lcd_write(char char2write) { outportb(DATA, char2write); outportb(CONTROL,inportb(CONTROL) | 0x01); /* Set Strobe */ delay(2); outportb(CONTROL,inportb(CONTROL) & 0xFE); /* Reset Strobe */ delay(2); } void lcd_putch(char char2write) { outportb(CONTROL, inportb(CONTROL) & 0xF7); //RS=low: data lcd_write(char2write); } void lcd_puts(char *str2write) { outportb(CONTROL, inportb(CONTROL) & 0xF7); //RS=low: data
- 11. while(*str2write) lcd_write(*(str2write++)); } void lcd_goto(int row, int column) { outportb(CONTROL, inportb(CONTROL) | 0x08); if(row==2) column+=0x40; /* Add these if you are using LCD module with 4 columns if(row==2) column+=0x14; if(row==3) column+=0x54; */ lcd_write(0x80 | column); } void lcd_clear() { outportb(CONTROL, inportb(CONTROL) | 0x08); lcd_write(0x01); } void lcd_home() { outportb(CONTROL, inportb(CONTROL) | 0x08); lcd_write(0x02); } void lcd_entry_mode(int mode) { /* if you dont call this function, entry mode sets to 2 by default. mode: 0 - cursor left shift, no text shift 1 - no cursor shift, text right shift 2 - cursor right shift, no text shift 3 - no cursor shift, text left shift */ outportb(CONTROL, inportb(CONTROL) | 0x08); lcd_write(0x04 + (mode%4));
- 12. } void lcd_cursor(int cursor) { /* set cursor: 0 - no cursor, no blink 1 - only blink, no cursor 2 - only cursor, no blink 3 - both cursor and blink */ outportb( CONTROL, inportb(CONTROL) | 0x08 ); lcd_write( 0x0c + (cursor%4)); } Dan Output Program Seperti Berikut : Gambar 19. Output APLIKASI SEVEN SEGMENT TERMULTIPLEKS DENGAN BASCOM Posted by iswanto Rangkaian seven segment termultipleks Seven Segment adalah rangkaian untuk menggerakkan 4 buah penampil 7 segment secara langsung dari port keluaran mikrokontroller dengan data input Seven Segment.Lebih jelas klik disini
- 13. 4.1. APLIKASI SEVEN SEGMENT TERMULTIPLEKS Rangkaian seven segment termultipleks Seven Segment adalah rangkaian untuk menggerakkan 4 buah penampil 7 segment secara langsung dari port keluaran mikrokontroller dengan data input Seven Segment. Gambar 4.1. Rangkaian aplikasi penggerak seven segmen termultipleks 4.4.1. PEMROGRAMAN SEVENT SEGMENT TERMULTIPLEKS Setelah rangkaian sevent segment dibuat dan dihubungkan dengan port pararel mikrokontroller, maka sekarang saatnya Anda membuat program yang digunakan untuk menampilkan data 1512 dan 4123 pada seven segment. Program sebagai berikut ini RST P1_3 10 9 7 5 4 2 1 8 VCC P2.3 P2.0 P0.1 P1_1 P0.2 R2 4K7 P1_7 P0.2 X1 12MHz VCC RST VCC RST RESET RST U5 4511 7 1 2 6 3 4 5 13 12 11 10 9 15 14 A B C D LT BI LE A B C D E F G U5 4511 7 1 2 6 3 4 5 13 12 11 10 9 15 14 A B C D LT BI LE A B C D E F G C3 10u P2.2 R_PULL UP 1 2 3 4 5 P1_2 P1_0 D3 1N4002 AC VCC P1_5 P0.1 P1_4 VCC C7 30p RST VCC JP4 HEADER 5 1 2 3 4 5 GND RST 10 9 7 5 4 2 1 8 VCC P0.3 P2.1 U5 4511 7 1 2 6 3 4 5 13 12 11 10 9 15 14 A B C D LT BI LE A B C D E F G 10 9 7 5 4 2 1 8 10 9 7 5 4 2 1 8 P1_6 C6 30p VCC P0.0 P0.0 RST VCC U5 4511 7 1 2 6 3 4 5 13 12 11 10 9 15 14 A B C D LT BI LE A B C D E F G U8 AT89S51 9 18 19 29 30 31 1 2 3 4 5 6 7 8 21 22 23 24 25 26 27 28 10 11 12 13 14 15 16 17 39 38 37 36 35 34 33 32 RST XTAL2 XTAL1 PSEN ALE/PROG EA/VPP P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7 P2.0/A8 P2.1/A9 P2.2/A10 P2.3/A11 P2.4/A12 P2.5/A13 P2.6/A14 P2.7/A15 P3.0/RXD P3.1/TXD P3.2/INT0 P3.3/INT1 P3.4/T0 P3.5/T1 P3.6/WR P3.7/RD P0.0/AD0 P0.1/AD1 P0.2/AD2 P0.3/AD3 P0.4/AD4 P0.5/AD5 P0.6/AD6 P0.7/AD7 P0.3 VCC RSTRST

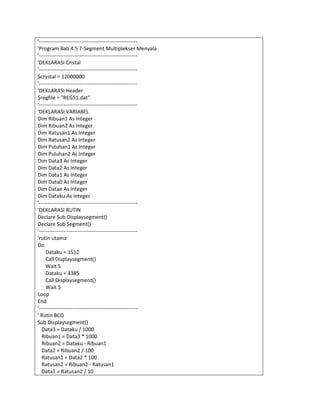

- 14. '-------------------------------------------------------- 'Program Bab 4.5 7-Segment Multiplekser Menyala '-------------------------------------------------------- 'DEKLARASI Cristal '-------------------------------------------------------- $crystal = 12000000 '-------------------------------------------------------- 'DEKLARASI Header $regfile = "REG51.dat" '-------------------------------------------------------- 'DEKLARASI VARIABEL Dim Ribuan1 As Integer Dim Ribuan2 As Integer Dim Ratusan1 As Integer Dim Ratusan2 As Integer Dim Puluhan1 As Integer Dim Puluhan2 As Integer Dim Data3 As Integer Dim Data2 As Integer Dim Data1 As Integer Dim Data0 As Integer Dim Datae As Integer Dim Dataku As Integer '-------------------------------------------------------- 'DEKLARASI RUTIN Declare Sub Displaysegment() Declare Sub Segment() '-------------------------------------------------------- 'rutin utama Do Dataku = 1512 Call Displaysegment() Wait 5 Dataku = 4385 Call Displaysegment() Wait 5 Loop End '-------------------------------------------------------- ' Rutin BCD Sub Displaysegment() Data3 = Dataku / 1000 Ribuan1 = Data3 * 1000 Ribuan2 = Dataku - Ribuan1 Data2 = Ribuan2 / 100 Ratusan1 = Data2 * 100 Ratusan2 = Ribuan2 - Ratusan1 Data1 = Ratusan2 / 10
- 15. Puluhan1 = Data1 * 10 Puluhan2 = Ratusan2 - Puluhan1 Data0 = Puluhan2 Datae = Data3 P0 = 14 Call Segment() Datae = Data2 P0 = 13 Call Segment() Datae = Data1 P0 = 11 Call Segment() Datae = Data0 P0 = 7 Call Segment() End Sub '-------------------------------------------------------- ' Rutin Segment Sub Segment() Select Case Datae Case 0 : P2 = 0 Case 1 : P2 = 1 Case 2 : P2 = 2 Case 3 : P2 = 3 Case 4 : P2 = 4 Case 5 : P2 = 5 Case 6 : P2 = 6 Case 7 : P2 = 7 Case 8 : P2 = 8 Case 9 : P2 = 9 End Select End Sub
