Знакомство с Papervision3d

Рузанов Игорь . UAFPUG, 16.08.2008.

Введение Papervision3D – написанная на AS3 библиотека (движок) для работы с 3-х мерной графикой в Adobe Flash и Flex С открытым исходным кодом MIT лицензия

Установка Скачать из репозитория Svn (TortoiseSVN ) : http://papervision3d.googlecode.com/svn/trunk/branches/GreatWhite/src Добавить файлы в classpath проекта Импортировать papervision классы в проект

Основные классы Viewport3D Scene3D Camera3D (or alternatives) BasicRenderEngine (or alternative)

package { import … ; public class Main extends Sprite{ private var viewport:Viewport3D; private var scene:Scene3D; private var camera:Camera3D; private var renderer:BasicRenderEngine; public function Main() { initPapervision3D(); } private function initPapervision3D():void { viewport = new Viewport3D(); addChild(viewport); scene = new Scene3D(); camera = new Camera3D(); renderer = new BasicRenderEngine(); renderer.renderScene(scene, camera, viewport); } } }

Viewport3D viewportWidth viewportHeight autoScaleToStage interactive autoClipping – объекты вне прямоугольника viewport’a не будут рендерится autoCulling - будут рендерится только объекты, которые находятся перед камерой (треугольники спрятанные за другими треугольниками не будут отрендерены)

Camera3D Camera3D FreeCamera3D FrustumCamera3D

BasicRenderEngine private var renderer:BasicRenderEngine = new BasicRenderEngine(); // обычно вызывается на Event.ENTER_FRAME renderer.renderScene(scene, camera, viewport);

3 D объекты. Плоскость Plane(material:MaterialObject3D=null, width:Number=0, height:Number=0, segmentsW:Number=0, segmentsH:Number=0, initObject:Object=null)

3 D объекты. Сфера Sphere(material:MaterialObject3D=null, radius:Number=100, segmentsW:int=8, segmentsH:int=6,initObject:Object=null)

3 D объекты. Куб var materialsList:MaterialsList = new MaterialsList(); materialsList.addMaterial(frontMaterial, "front"); materialsList.addMaterial(backMaterial, "back"); materialsList.addMaterial(leftMaterial, "left"); materialsList.addMaterial(rightMaterial, "right"); materialsList.addMaterial(topMaterial, "top"); materialsList.addMaterial(bottomMaterial, "bottom"); var cube:Cube = new Cube(materialsList); scene.addChild(cube);

3 D объекты. Куб var materialsList:MaterialsList = new MaterialsList(); var insideFaces:int = Cube.LEFT + Cube.RIGHT + Cube.BOTTOM; var cube:Material = new Cube(m, w, d, h, sS, sT, sH, insideFaces);

private function initPapervision3D():void { viewport = new Viewport3D(); viewport.interactive = true; viewport.autoScaleToStage = true; addChild(viewport); scene = new Scene3D(); camera = new Camera3D(); camera.z = 0; camera.focus = 20; renderer = new BasicRenderEngine(); } Инициализация Papervision3d

cube = new Cube(materials, CUBE_SIZE, CUBE_SIZE, CUBE_SIZE, CUBE_QUALITY, CUBE_QUALITY, CUBE_QUALITY, Cube.ALL, Cube.NONE); cube.addEventListener(InteractiveScene3DEvent.OBJECT_PRESS, mousePressHandler); cube.addEventListener(InteractiveScene3DEvent.OBJECT_RELEASE, mouseReleaseHandler); cube.addEventListener(InteractiveScene3DEvent.OBJECT_DOUBLE_CLICK, mouseDoubleClickHandler); scene.addChild(cube); Инициализация куба

private function mousePressHandler(e:Event):void { state = UPDATING_STATE; } private function mouseReleaseHandler(e:Event):void { state = EASING_STATE; } Обработка событий мышки

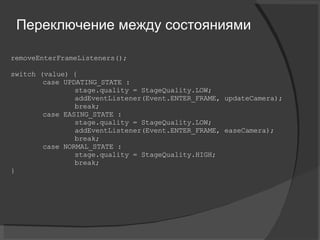

removeEnterFrameListeners(); switch (value) { case UPDATING_STATE : stage.quality = StageQuality.LOW; addEventListener(Event.ENTER_FRAME, updateCamera); break; case EASING_STATE : stage.quality = StageQuality.LOW; addEventListener(Event.ENTER_FRAME, easeCamera); break; case NORMAL_STATE : stage.quality = StageQuality.HIGH; break; } Переключение между состояниями

private function createMaterial(url:String, sideName:String):MovieMaterial { var movie:CubeSide = new CubeSide(url); movie.addEventListener(Event.COMPLETE, bitmapLoaded); var material:MovieMaterial = new MovieMaterial(movie); material.smooth = true; material.interactive = true; material.animated = true; return material; } Создание материала (текстуры)

private function createArea():void { var rect:Rectangle = new Rectangle(area[0], area[1], area[2], area[3]); var bitmap:Bitmap = Bitmap(loader.contentLoaderInfo.content); var mc:Sprite = new Sprite(); mc.x = rect.x; mc.y = rect.y; mc.alpha = 0; mc.addChild(getHighlightedBitmap(bitmap, rect)); mc.addEventListener(MouseEvent.MOUSE_OVER, handleMouseOver); mc.addEventListener(MouseEvent.MOUSE_OUT, handleMouseOut); addChild(mc); } Добавление событий мышки для материала

Полезные ссылки http://blog.papervision3d.org/ http://pv3d.org/ http://papervision2.com/ http://blog.zupko.info/ http://mrdoob.com/blog/

Спасибо за внимание Изображения для панорамы (с) MyDeco.com
