Ch12_光電二極體及轉換電路分析

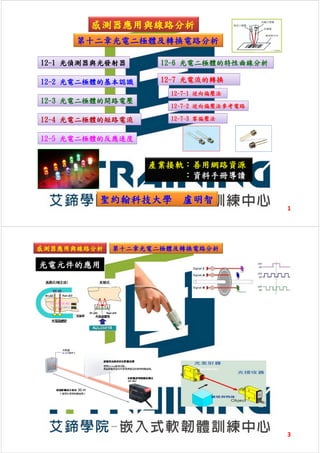

- 1. 感測器應用與線路分析 第十二章光電二極體及轉換電路分析 聖約翰科技大學 盧明智 12-1 光偵測器與光發射器 12-2 光電二極體的基本認識 12-3 光電二極體的開路電壓 12-5 光電二極體的反應速度 12-4 光電二極體的短路電流 產業接軌：善用網路資源 ：資料手冊導讀 1 12-6 光電二極體的特性曲線分析 12-7 光電流的轉換 12-7-1 逆向偏壓法 12-7-2 逆向偏壓法參考電路 12-7-3 零偏壓法 感測器應用與線路分析 第十二章光電二極體及轉換電路分析 光電元件的應用 3
- 3. 感測器應用與線路分析 第十二章光電二極體及轉換電路分析 (1)光偵測器：光電二極體，光電晶體，顏色感測器。 (2)光發射器：LED、紅外線發射二極體，雷射二極體。 (3)光控元件：光控SCR，光控TRIAC，光電開關，SSR。 (4)光控電阻：光敏電阻，光控線性電阻。 (5)光耦合器，光遮斷器，光反射器。 (6)太陽能電池。 (7)焦電式紅外線感測器。 (8)紫外線感測器。 (9) 紅外線熱電堆感測器。 焦電式 熱電堆 光遮斷器 光反射器 光敏電阻 雷射二極體 光電晶體 光電二極體 LED 光耦合器 紫外線感測器 太陽能電池 5 感測器應用與線路分析 第十二章光電二極體及轉換電路分析 12-1 光偵測器與光發射器 (1)光電二極體:Photo-diode (2)光電電晶體:Photo-transistor 6
- 4. 感測器應用與線路分析 第十二章光電二極體及轉換電路分析 12-2 光電二極體的基本認識 光電二極體 無入射光 有入射光 IPI¡ 暗電流：Id 光電流：IP 光電流IP與入射光 的強度成正比 大都為逆向偏壓操作 pA ～nA µA～mA 7 感測器應用與線路分析 第十二章光電二極體及轉換電路分析 12-3 光電二極體的開路電壓 逆向操作時的光電流IP＝ISC 零偏壓操作時的光電流IP＝ISC 開迴路時I＝0 ，V＝VOC 順向操作時的電流I如同二極體 8
- 5. 感測器應用與線路分析 第十二章光電二極體及轉換電路分析 12-4 光電二極體的短路電流 逆向操作時的光電流IP＝ISC 零偏壓操作時的光電流IP＝ISC 開迴路時I＝0 ，V＝VOC 順向操作時的電流I如同二極體 9 感測器應用與線路分析 第十二章光電二極體及轉換電路分析 12-5 光電二極體的反應速度 10
- 6. 感測器應用與線路分析 第十二章光電二極體及轉換電路分析 12-6 光電二極體的特性曲線分析 HP-3ML 11 感測器應用與線路分析 第十二章光電二極體及轉換電路分析 S1787 12
- 7. 感測器應用與線路分析 第十二章光電二極體及轉換電路分析 12-7 光電流的轉換 12-7-1 逆向偏壓法 13 感測器應用與線路分析 第十二章光電二極體及轉換電路分析 12-7 光電流的轉換 12-7-2 逆向偏壓法參考電路 14

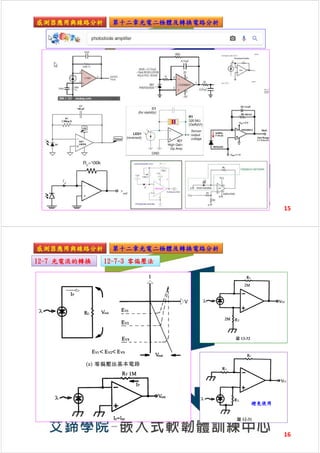

- 8. 感測器應用與線路分析 第十二章光電二極體及轉換電路分析 15 感測器應用與線路分析 第十二章光電二極體及轉換電路分析 12-7-3 零偏壓法12-7 光電流的轉換 避免使用 16
