Беспроводные сети Cisco: новые продукты и их возможности
1 like3,589 views
Документ описывает новые беспроводные точки доступа Cisco Aironet, включая их возможности и технологии, такие как 802.11ac Wave 2 и flexible radio architecture. Упоминаются различные модели с характеристиками, включая скорость передачи данных и тип антенн. Также подробно рассматриваются решения для повышения безопасности и управления сетями высокой плотности.
![WiFi CCX Tag v1 Support
(Cisco Controller) >show rfid summary
Total Number of RFID : 1
----------------- -------- ------------------ ------ ---------------------
RFID ID VENDOR Closest AP RSSI Time Since Last Heard
----------------- -------- ------------------ ------ ---------------------
00:23:a7:8e:20:d0 Redpine APE00E.DA78.56C0 -57 28 seconds ago
Cisco Controller) >show ap summary
Number of APs.................................... 2
Global AP User Name.............................. Not Configured
Global AP Dot1x User Name........................ Not Configured
AP Name Slots AP Model Ethernet MAC Location Country IP Address Clients DSE Location
------------------ ----- -------------------- ----------------- ---------------- ---------- --------------- -------- --------------
AP_3802_1 2 AIR-AP3802I-S-K9 00:42:68:a0:d1:aa default location SG 192.168.6.35 0 [0 ,0 ,0 ]
APE00E.DA78.56C0 2 AIR-AP2802I-S-K9 e0:0e:da:78:56:c0 default location SG 192.168.6.94 0 [0 ,0 ,0 ]
Wireless LAN
Controller
Cisco Prime
Infrastructure
RFID Tags
8.3 MR1](https://image.slidesharecdn.com/cisco-161202140541/85/Cisco-98-320.jpg)
Беспроводные сети Cisco: новые продукты и их возможности
- 1. Беспроводные сети Cisco: новые продукты и их возможности
- 2. Семейство Wi-Fi точек доступа Cisco Aironet Полный переход на 802.11ac Wave 2 Начальный уровень корпоративных решений Критичные сервисы Лучшая на рынке 1850 • 4x4:3SS 80Mhz; 1.7 Gbps • Spectrum Analysis* • Internal or External antenna • Tx Beam Forming • 2 GE Ports • USB 2.0 • Centralized, FlexConnect and Mobility Express 2800 • 4x4:3SS 160 MHz; 5 Gbps • 2.4, 5GHz or Dual 5GHz • 2 GE Ports • Internal or External antenna • Smart Antenna Connector • Enhanced Location* (External Antenna) • CleanAir 160MHz • ClientLink 4.0 • USB 2.0 • Centralized, FlexConnect and Mobility Express* 3800 • 4x4:3SS 160 MHz; 5 Gbps • 2.4, 5GHz or Dual 5GHz • 1 GE + 1 mGig (5G) • Internal or External antenna • Smart Antenna Connector • Enhanced Location* (External Antenna) • CleanAir 160 MHz • ClientLink 4.0 • StadiumVision • USB 2.0 • Modularity • Centralized, FlexConnect and Mobility Express* 1810 Wall Plate • 2x2:2SS 80 MHz; 867 Mbps • Tx Beam Forming • 1 GE Port uplink • 3 GE Local Ports, including 1 PoE out • Local ports 802.1x ready • Integrated BLE Gateway* 1830 • 3x3:2SS 80MHz; 867Mbps • Spectrum Analysis* • Internal antenna • Tx Beam Forming • 1 GE Port • USB 2.0 • Centralized, FlexConnect and Mobility Express 1810 Teleworker • 2x2:2SS 80 MHz; 867 Mbps • 3 GE Local Ports downlink, including 1 PoE out • One or Two Local Ports can be tunneled back to corporate * Future availability
- 3. Технологии, которыми располагает только Cisco Ноу-хау для сетей с высокой плотностью последнего поколения
- 4. Wireless LAN Zero Impact Application Firewall Отсутствие падения производительности при включении AVC/FW Визуализация Мониторинг Контроль приложений APP APP APP APP APP APP APP APP APP APP APP APP APP APP APP APP Глубокий анализ пакетов использует выделенный CPU Возможно только на правильно спроектированной аппаратуре
- 6. • 2.4ГГц и 5ГГц на одном чипе • Позволяет программно выбирать 2.4ГГц или 5ГГц для подключения абонентов (по-умолчанию 2.4ГГц) • Позволяет осуществлять последовательное сканирование всех каналов обоих диапазонов (режим монитора, аналог “WSM”) • Выбор режима работы ручной или автомат (RRM) • В какой-то степени дальнейшее развитие технологии, используемой в модулях WSM для ТД 3600/3700 Что такое Flexible Radio (XOR)?
- 7. • «Обычное» радиопокрытие в обоих диапазонах • Режим работы по-умолчанию Flexible Radio Assignment 5GHz Serving 2.4GHz Serving Wireless Security Monitor Wireless Service Assurance* • Увеличение емкости и производительности • Максимальная скорость в эфире 5.2Гбит/с • Особенно важно для сетей с высокой плотностью • Безопасность сети от источников помех, wIPS хакеров и посторонних радиоустройств • Сканирование обоих диапазонов от угроз ИБ • Активный мониторинг производительности сети и реакция на сбои • Обнаруживает и устраняет сбои и их причины * Планируются позднее 5GHz Serving 5GHz Serving 5GHz Serving 5GHz Serving Enhanced Location* • Улучшает точность позиционирования абонентов • Обслуживает абонентов в диапазоне 5ГГц5GHz Serving
- 8. Flexible Radio Architecture Принципы работы со встроенными антеннами
- 9. Что такое архитектура Macro/Micro cell? • Идея не нова, годами используется в сотовых сетях • Метод для передачи нелинейных объемов трафика • Позволяет получить больше пропускной способности в отдельной области общей соты
- 10. Антенная система ТД AP2800/3800 “I” (без верхней крышки) До настоящего времени интерфейсы ТД обозначались так… На ТД предыдущего поколения 2700/3700 без технологии XOR Radio 0 = 2.4ГГц Radio 1 = 5.0ГГц Теперь на ТД 2800/3800 когда они обслуживают клиентов Radio 0 = 2.4ГГц *или* 5.0ГГц (XOR)* Radio 1 = 5.0ГГц Использование “Flexible Radio Assignment” Radio “0” может быть настроено как 2.4ГГц (по-умолчанию) или переключено в диапазон 5ГГц, или может использоваться для постоянного сканирования радиоэфира Micro-cell antenna is 6 dBi @ 5 GHz Macro-cell antenna is 5 dBi @ 5 GHz *когда XOR в 5ГГц, используются Microcell антенны
- 11. Различия в конструкции антенн Традиционная зона покрытия ТД (Macro-Cell): равномерное круговое распределение сигнала Уменьшенная зона покрытия ТД (Micro-Cell): также равномерное круговое распределение сигнала, но используется «узкий» луч, эффективный при высокой плотности абонентов Добились эффективной совместной работы двух радио в одной ТД путем использования специальных антенн, поляризации и особых настроек излучаемой мощности: ОБА радио друг другу не мешают
- 12. Flexible Radio Architecture Применение в случае внешних антенн
- 13. Smart Antenna Connector Слот расширения (только 3800) Основные антенные разъемы – Диполи и направленные антенны 3802e и 2802e Smart Antenna Connector Используется для подключения антенны к XOR радио 5GHz Serving 5GHz Serving
- 14. FlexPort – гибкость в выборе внешних антенн возможность подключение однодиапазонных антенн Использование DART разъема позволяет разделить зоны покрытия 2,4 и 5ГГц, либо создать две независимые 5ГГц соты
- 15. Режим Macro-Macro, Micro-Micro или любая их комбинация – свобода выбора DART кабель позволяет физически разносить антенны обоих радио для эффективной работы ANT-2566, направленные в разные стороны, или даже «спиной к спине» с наклоном для эффективного внедрения на складах Две направленные антенны для удвоения зоны покрытия или увеличения емкости Можно использовать омни и направленную антенны одновременно 5GHz Serving 5GHz Serving
- 17. AIR-ANT25-LOC-02= Для чего вообще она нужна? AIR-ANT-LOC-01= Встроенная всенаправленная AIR-ANT-LOC-02= Направленная антенна Внешняя антенна решает проблему гиперлокации на стадионах и других сетях с высокой плотностью абонентов
- 18. Антенны для систем с локацией Directional Location + Directional WiFi • PID: AIR-ANT25-LOC-02= • 3602i/e/p, 3702i/e/p & 3802e/p (w/ mod. bbd) • 2802e, 3802e, 3802p (5G only) • Large Hall, Warehouse, Atrium • Vertical install, outdoor rated • DART (Location) + 4 RP-TNC (WiFi), 3 ft • Dual-band • 2x14x18” • Q4 / CY16 Omni Location + no WiFi • PID: AIR-ANT-LOC-01= • 3602i/e, 3702i/e • Enterprise office, retail , … • Horizontal install, on ceiling • DART (HL mod) • Dual-band • 2x12x12” • Oct. 2015 Большие холлы, склады, атриумы, высокие потолки, уличное применение (вертикальный монтаж) Расширение ТД3600/3700 Офис, магазин,… (горизонтальный монтаж) DART HL RP-TNC WiFi serving radios WiFi ant. WiFi ant. WiFi Ant.: Az/El 2G: 105/60 5G: 105/60 Gain 2G: 4 dBi 5G: 5 dBi HL Ant.: Az/El 2G: 145/90 5G: 145/90
- 19. Вид спереди - AIR-ANT25-LOC-02= х8 двухдиапазонных элементов для локации х8 5ГГц элементов для локации х4 двухдиапазонных элемента (для связи с клиентами 2.4/5ГГц) 4/5 dBi 20 Элементов (16 для локации) + 4 для (подключения клиентских устройств)
- 20. Вид сзади - AIR-ANT25-LOC-02=
- 21. Aironet 1560 Series ТД уличного применения
- 22. Семейство уличных точек доступа 802.11ac Cisco Aironet лучшее и самое полное предложение на рынке 1560 • 802.11ac Wave 2, MU-MIMO • 3x3:3, 80MHz, 1.3Gbps (I) • 2x2:2, 80MHz, 867Mbps (E/D/PS) • Internal or External antenna model (I/E) • Internal directional antenna model (D) • Public Safety 4.9 GHz model (PS) • SFP • Flexible Antenna Ports • CleanAir and ClientLink • Centralized, FlexConnect, Mesh and Mobility Express 1570 • 802.11ac Wave 1 • 4x4:3 80 MHz; 1.3 Gbps • External antenna model (EAC) • Cable Modem model (IC/EC) • SFP • GPS • Flexible Antenna Ports • CleanAir and ClientLink • Modularity • Centralized, FlexConnect and Mesh Cable Modem Version Only (IC/EC) • DOCSIS 3.0, 24x8 • Internal or External antenna • PoE Out 802.3at (EC only) 1540 • 802.11ac Wave 2, MU-MIMO • 2x2:2, 80MHz, 867 Mbps • Ultra low profile • Internal antenna only • PoE (802.3af) power • Centralized, FlexConnect, Mesh and Mobility Express Новинка Iкв 2017 Новинка DNA Ready | RF Excellence | CMX 802.11ac Wave 2
- 23. Уличные ТД следующего поколения с поддержкой Wave 2 802.11ac Cisco Aironet® 1560 Series • Эволюция ТД1530 Похожий небольшой корпус, низкая цена • Функционал 802.11ac Wave 2 • Версия с встроенными (1562I) или внешними (1562E) антеннами • Добавлен вариант с встроенной направленной антенной (1562D) • Добавлена поддержка SFP
- 24. WNG Outdoor AP 1532I 1532E 1562I 1562D 1562E 1562PS 1572EAC 1572IC/EC List Price $1295 $1495 $1695 $1795 $1795 $1995 $4495 $5295 / $6695 Type 802.11n 802.11n 802.11ac W2 802.11ac W2 802.11ac W2 802.11ac W2 802.11ac W1 802.11ac W1 Radios 2.4G: 3x3:3 5G: 2x3:2 2.4G: 2x2:2 5G: 2x2:2 2.4G: 3x3:3 5G: 3x3:3 2.4G: 2x2:2 5G: 2x2:2 2.4G: 2x2:2 5G: 2x2:2 2.4G: 2x2:2 4.9G: 2x2:2 2.4G: 4x4:3 5G: 4x4:3 2.4G: 4x4:3 5G: 4x4:3 Antennas Internal Flexible Antenna Port (dual or single band) Internal Internal - Directional Flexible Antenna Port (dual or single band) Flexible Antenna Port (dual or single band) Flexible Antenna Port (dual or single band) IC: Internal EC: External SPF Port n n n n n n PoE out n n (EC) Cable modem n Power options UPoE/3at 24-57 VDC PoE (802.3at) 24-57 VDC UPoE/802.3at 48 VDC PoE+ (802.3at) 48 VDC PoE+ (802.3at) 48 VDC PoE+ (802.3at) 48 VDC AC, 12 VDC, PoE 40-90V cable plant 12VDC Data rate (2.4/5G) Mbps 216 / 300 144 / 300 216 / 1300 144 / 867 144 / 867 144 / 867 216 / 1300 216 / 1300 Clients per radio 100 100 200 200 200 200 200 200 CleanAir n n n n n n ClientLink n n n n n n BandSelect n n n n n n n n FlexConnect n n n n n n n n Wireless mesh n n n n n n n n Temp Range °C -30 to 65 -30 to 65 -40 to 65 -40 to 65 -40 to 65 -40 to 65 -40 to 65 -40 to 65
- 25. ТД CiscoAironet 1562I Series Вариант с встроенными антеннами Cisco Aironet® 1560 Series • 3x3 и 3 пространственных потока • Блок питания DC или UPoE • Доступен AC/DC БП уличного исполнения • 2x3:2 при питании 802.3at PoE • Небольшие размеры • 7dBi (2.4ГГц) и 4dBi (5ГГц) • Широкая зона покрытия • Области применения: • Уличные Wi-Fi сети общего назначения, хотспоты Next-Generation Wave 2 802.11ac Outdoor Access Point
- 26. ТД CiscoAironet 1562D Встроенные направленные антенны Cisco Aironet® 1560 Series • 2x2 и 2 пространственных потока • Блок питания DC или UPoE • Доступен AC/DC БП уличного исполнения • Небольшие размеры • 9dBi (2.4ГГц) и 10dBi (5ГГц) • Узкая зона покрытия Угол раскрыва~ 60@2.4ГГц и 40@5ГГц) • Области применения: • Уличные сети с высокой плотностью абонентов • Беспроводной мост точка-точка Next-Generation Wave 2 802.11ac Outdoor Access Point
- 27. ТД CiscoAironet 1562E Series Внешние антенны Cisco Aironet® 1560 Series • 2x2 и 2 пространственных потока • Блок питания DC или UPoE • Доступен AC/DC БП уличного исполнения • Небольшой размер • Антенные разъемы с технологией Flexible Antenna Port, позволяющие программно выбирать тип антенны • Поддерживаются все уличные антенны Cisco • Область применения: • Уличные беспроводные сети/хотспоты с зоной покрытия сложной формы • Лучшая чувствительность с внешними всенаправленными антеннами Next-Generation Wave 2 802.11ac Outdoor Access Point
- 28. Уличный блок питания- AIR-PWRADPT-RGD1= БП переменного тока мощностью 60Вт вход – 90-264 VAC выход – 48VDC @ 1.25A Рабочий диапазон температур от -30C до +60C Монтажный кронштейн AIR-ACC1560-PMK1
- 29. Уличный инжектор питания (PoE) Для России AIR-PWRINJ-60RGD2= (Россия)
- 30. Размеры и среднее время наработки на отказ (MTBF) AP1560 Series MTBF Часов AP1562I, full operation 3x3 mode 166,075 AP1562e 187,550 AP1562d 165,995 Вес 2.55кг
- 31. 1562I (Internal Antenna) 1562D (Directional)
- 33. • WLC 8.4 ISE Simplification • TrustSec Support • HyperV Support of vWLC • OpenDNS Integration • URL Filtering • Client Whitelisting Новые программные возможности ПО 8.4
- 34. WLC 8.4 ISE Simplification
- 35. WLC ISE Configuration Challenges При добавлении ISE или настройки WLAN на использование ISE, требуется произвести много настроек, что занимает много времени и ошибок. WLC 8.4 ISE настройки в один Click *Мобильное приложение в настоящий момент не поддерживается
- 36. One-Click Day-0 Express Setup • Configures WLAN with ISE default settings • Configures WLC global ISE defaults Day 0 WLC ISE Default Settings
- 37. WLC ISE Default Settings - Global WLC 1-Click ISE Defaults Добавляет ISE как Authentication server Добавляет этот же сервер в качестве Accounting server. Enable CoA
- 38. WLAN 1-Click ISE Defaults Добавляет ISE как Authentication server Настраивает аналогично (IP и shared-secret) for Accounting server. Включает AAA override. Устанавливает NAC State в “ISE NAC”. Включает DHCP Profiling и HTTP Profiling. WLC ISE Default Settings - WLAN
- 40. access-list 102 deny tcp 82.1.221.1255.255.255.255eq 2587 174.222.14.1250.0.31.255lt 4993 access-list 102 deny tcp 103.10.93.140255.255.255.255eq 970 71.103.141.910.0.0.127lt 848 access-list 102 deny ip 32.15.78.2270.0.0.127eq 1493 72.92.200.1570.0.0.255gt 4878 access-list 102 permit icmp 100.211.144.2270.0.1.255lt 4962 94.127.214.49 0.255.255.255 eq 1216 access-list 102 deny icmp 88.91.79.300.0.0.255gt 26 207.4.250.132 0.0.1.255gt 1111 access-list 102 deny ip 167.17.174.350.0.1.255eq 3914 140.119.154.142255.255.255.255eq 4175 access-list 102 permit tcp 37.85.170.240.0.0.127lt 3146 77.26.232.980.0.0.127gt 1462 access-list 102 permit tcp 155.237.22.2320.0.0.127gt 1843 239.16.35.190.0.1.255lt 4384 access-list 102 permit icmp 136.237.66.158255.255.255.255eq 946 119.186.148.2220.255.255.255eq 878 access-list 102 permit ip 129.100.41.114 255.255.255.255gt 3972 47.135.28.1030.0.0.255eq 467 Проблема сегментирования сети Line of Business BYODCompliance Различные требования к сегментированию сети Сложные политики, основанные на IP адресах Сотрудники Контракторы Аутсорсеры Гости Устройства Кампус Филиал Вырастание сегментов за L3 границы VLANs Требуют обновления при смене топологии access-list 102 deny tcp 103.10.93.140255.255.255.255eq 970 71.103.141.910.0.0.127lt 848 access-list 102 deny ip 32.15.78.2270.0.0.127eq 1493 72.92.200.1570.0.0.255gt 4878 access-list 102 permit icmp 100.211.144.2270.0.1.255lt 4962 94.127.214.49 0.255.255.255 eq 1216 access-list 102 deny icmp 88.91.79.300.0.0.255gt 26 207.4.250.132 0.0.1.255gt 1111 access-list 102 deny ip 167.17.174.350.0.1.255eq 3914 140.119.154.142255.255.255.255eq 4175 access-list 102 permit tcp 37.85.170.240.0.0.127lt 3146 77.26.232.980.0.0.127gt 1462 access-list 102 permit tcp 155.237.22.2320.0.0.127gt 1843 239.16.35.190.0.1.255lt 4384 access-list 102 permit icmp 136.237.66.158255.255.255.255eq 946 119.186.148.2220.255.255.255eq 878 access-list 102 permit ip 129.100.41.114 255.255.255.255gt 3972 47.135.28.1030.0.0.255eq 467 access-list 102 permit udp 126.183.90.850.0.0.255eq 3256 114.53.254.245255.255.255.255 lt 1780 access-list 102 deny icmp 203.36.110.37255.255.255.255lt 999 229.216.9.2320.0.0.127gt 3611 access-list 102 permit tcp 131.249.33.1230.0.0.127lt 4765 71.219.207.890.255.255.255eq 606 access-list 102 deny tcp 112.174.162.1930.255.255.255gt 368 4.151.192.1360.0.0.255gt 4005 access-list 102 permit ip 189.71.213.162 0.0.0.127 gt 2282 74.67.181.470.0.0.127eq 199 access-list 102 deny udp 130.237.66.56255.255.255.255 lt 3943 141.68.48.1080.0.0.255 gt 3782 Поддерживать безопасность и соответствие правилам во время роста сети
- 41. Традиционные подходы к сегментированию очень трудозатратны Access Layer Enterprise Backbone Voice VLAN Voice Data VLAN Employee Aggregation Layer Supplier Guest VLAN BYOD BYOD VLAN Non-Compliant Quarantine VLAN VLAN Address DHCP Scope Redundancy Routing Static ACL VACL Ограничение традиционной сегментации • Политики зависят от топологии • Высокая стоимость и сложность поддержки Приложения access-list 102 deny udp 167.160.188.162 0.0.0.255 gt 4230 248.11.187.246 0.255.255.255 eq 2165 access-list 102 deny udp 32.124.217.1 255.255.255.255 lt 907 11.38.130.82 0.0.31.255 gt 428 access-list 102 permit ip 64.98.77.248 0.0.0.127 eq 639 122.201.132.164 0.0.31.255 gt 1511 access-list 102 deny tcp 247.54.117.116 0.0.0.127 gt 4437 136.68.158.104 0.0.1.255 gt 1945 access-list 102 permit icmp 136.196.101.101 0.0.0.255 lt 2361 90.186.112.213 0.0.31.255 eq 116 access-list 102 deny udp 242.4.189.142 0.0.1.255 eq 1112 19.94.101.166 0.0.0.127 eq 959 access-list 102 deny tcp 82.1.221.1 255.255.255.255 eq 2587 174.222.14.125 0.0.31.255 lt 4993 access-list 102 deny tcp 103.10.93.140 255.255.255.255 eq 970 71.103.141.91 0.0.0.127 lt 848 access-list 102 deny ip 32.15.78.227 0.0.0.127 eq 1493 72.92.200.157 0.0.0.255 gt 4878 access-list 102 permit icmp 100.211.144.227 0.0.1.255 lt 4962 94.127.214.49 0.255.255.255 eq 1216 access-list 102 deny icmp 88.91.79.30 0.0.0.255 gt 26 207.4.250.132 0.0.1.255 gt 1111 access-list 102 deny ip 167.17.174.35 0.0.1.255 eq 3914 140.119.154.142 255.255.255.255 eq 4175 access-list 102 permit tcp 37.85.170.24 0.0.0.127 lt 3146 77.26.232.98 0.0.0.127 gt 1462 access-list 102 permit tcp 155.237.22.232 0.0.0.127 gt 1843 239.16.35.19 0.0.1.255 lt 4384 Classification Static / Dynamic VLAN assignments Propagation Carry segment context over the network through VLAN tags / IP address / VRF Enforcement IP based policies. ACLs, Firewall rules

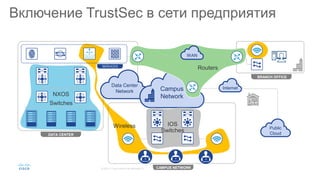

- 42. NXOS Switches Wireless Включение TrustSec в сети предприятия Data Center Network Campus Network Public CloudDATA CENTER CAMPUS NETWORK BRANCH OFFICE SERVICES IOS Switches WAN Internet Routers
- 43. DNA Security & ComplianceSecurity and Compliance 5 Employee 6 Voice 7 Partner Classification (Assigning SGTs) Static & Dynamic Assignments A B Propagation Inline SGT & SXP Enforcement Security Group ACL Поддержка Wireless TrustSec Feature Platform Inline SGT tagging and SG- ACL enforcement 17xx, 27xx,37xx, 18xx, 28xx, 1560 and 38xx 3504*, 5520 and 8540 SXPv2 5520, 8540, 8510, 7510, vWLC, 5508, WISM2, 2504 SXPv4 17xx, 27xx,37xx, 18xx, 28xx, 1560 and 38xx WLC 8.4 Switching modes SXP AP Inline Tagging WLC Inline Tagging Enforcement Local/Flex Mode/Central Switching ✕ ✓(v2) ✕ ✓ ✓ Flex Mode/Local Switching ✓ ✓ ✓ ✓ Flex + Bridge ✓Wave1 ✕ 11acW2 ✕ ✕ ✓Wave1 ✕ 11acW2 Mesh ✕ ✓(v2) ✕ ✓ ✓(Indoor only)
- 44. Простая настройка и поддержка политик VLAN: Data-1VLAN: Data-2 Wired/Wireless Data Center DC Switch Application Servers ISE Enterprise Backbone Remediation Wired/Wireless Employee Supplier Non-CompliantEmployeeNon-Compliant Shared Services Employee Tag Supplier Tag Non-Compliant Tag TrustSec enabled WLC & AP receives policy for only what is connected Независимо от топологии или местоположения, политики (Security Group Tag) остаются с пользователями, устройствами и серверами TrustSec упрощает управление ACL как для intra, так и inter- VLAN трафика
- 45. Классификация на входе, применение политик на выходе Cat3850 Cat6800 Nexus 2248 WLC5508 Nexus 2248 Cat6800 Nexus 7000 Nexus 5500 User authenticated Classified as Marketing (5) Lookup Destination SGT 20 DST: 10.1.100.52 SGT: 20 SRC: 10.1.10.220 DST: 10.1.200.100 SGT: 30 Web_Dir CRM DST SRC Web_Dir (20) CRM (30) Marketing (5) Permit Deny BYOD (7) Deny SGACL-A Destination Classification Web_Dir: SGT 20 CRM: SGT 30 Enterprise Backbone5 SRC:10.1.10.220 DST: 10.1.100.52 SGT: 5
- 46. SGACL скачиваются только для «своих» клиентов Employees (4) Contractors (5) Описание сегментации в ISE SGT=3 SGT=4 SGT=5 SGACL Enforcement I have nothing to protect I know SGT-4, is there a policy for it? I запросил политики для защиты SGT-4 TrustSec позволяет WLC и ТД запрашивать политики ТОЛЬКО для хостов, находящихся под их защитой Employees (SGT=4) AP WLC Active SGT’s 10 100 SGT x DGT pairs 10 x 10 100 x 100 SG-ACLs per SGT x SGT cell 128 256 ACE per SG-ACL 50 50
- 47. Поддержка vWLC на Hyper-V
- 50. Интеграция контроллера БЛВС и OpenDNS
- 51. OpenDNS- Offering Domain Level Visibility COVERAGE PROTECTION INTELLIGENCE PERFORMANCE RELIABILITY Predictive Threat Intelligence High Speed, Scalable Ransomware, malware/Botnet Security Visibility- Application Insights, Policy Compliance Internet wide visibility • Cloud delivered network security service • Malware and Breach Protection in real time • Uses evolving Big Data and data mining methods to proactively predict attacks • Category based Filtering (60+ content categories) OpenDNS Cloud CATEGORY IDENTITY Malware Internal IP Phishing AD User DNS layer Security
- 52. OpenDNS- DNS layer Network Security Today’s Challenges Internet-wide Visibility Alert Priority Evolving Threat Intel Limited Resources What does OpenDNS Offer? Enrich security systems with real time data Prioritize investigations from Botnet, Malware Stay ahead of attacks Speed and agility across Cloud/ scalable agc.com How does it Happen? Global Network using Recursive DNS Predictive Intelligence using Statistical models 1.2.3.4 Block by domains, URLs for all Ports Insightful reporting
- 53. OpenDNS to Enhance Security Visibility CLOUD BASED WEB FILTERING THREAT MANAGEMENT INSIGHTFUL REPORTING Low cost architecture Data analysis methods Powerful reporting and analytics MICRO TO MACRO LEVEL VISIBILITY Network EndpointMobile Virtual Cloud Apps Local Intelligence Global Context
- 54. openDNS- How does it work? Ingest Apply Identify k.amuX a.bc b.com l.emuX www p2p www Millions of data points per second across markets, geographies, protocols Statistical models, Human Intelligence, Anomaly Detection, Temporal Patterns Malicious and safe sites
- 55. API Token Issued from OpenDNS Portal. Used for device registration Device Identity Unique device identifier. Policy enforced per identifier. Extension mechanism for DNS EDNS FQDN Fully Qualified Domain Name OpenDNS - Terminology. How does it work on WLC? WLC intercepts DNS packet, redirects query to OpenDNS cloud servers at OpenDNS cloud, based on FQDN in DNS query returns • 208.67.222.222IPv4 • 208.67.220.220Ipv4 • Return blocked page to client Malicious FQDN • Returns Destination IPSafe FQDN NOTE If the blocked domain was from HTTPS request, client’s web browser will see certificate error because OpenDNS cloud may not have the certificates from the blocked server.
- 56. OpenDNS- WLC Packet Flow Internet Web Services OpenDNS Cloud DNS Request DNS Response • OpenDNS: Get API. Token for device registration • WLC: Apply Token and create Profile Device (Profile) Registration HTTPS used in this phase WLC and OpenDNS registration (One Time) • Client sends DNS query • WLC snoops DNS query, forwards it with EDNS • OpenDNS applies Profile specific Policy • Sends DNS response to WLC • WLC forwards the response to client Wireless client traffic flow Snoop DNS pkt Tag it with Identity Security Enforcement Content Filtering Compliance Category based Filtering Whitelist & Blacklist +
- 57. Create an OpenDNS account with active subscription license. OpenDNS- Cloud config Obtain API-Token from dashboard to be used on WLC
- 58. OpenDNS- Profile Creation on WLC (GUI, CLI) Configure openDNS Configure API Token Create Profiles Config openDNS enable Config openDNS api-token <token> Config openDNS profile create <profile-name> Config wlan opeDNS-profile <wlan-id> <profile name> enable Security > OpenDNS
- 59. OpenDNS WLC config To check OpenDNS profile Mappings, Security >OpenDNS5WLAN> Advanced Map the Profile to WLAN/AP Group/Local Policy
- 60. OpenDNS WLC Integration- Additional Details Support 1. WLC platform- 5508,5520,7500,8510,8540. ME, vWLC not supported 2. AP mode- Local mode, Flex central switching. 3. 10 different OpenDNS Profiles configurable on WLC Licensing 1. 14 day free Licensing 2. Covered under CiscoOne Advanced Subscription 1. Application or Host uses IP address directly instead of DNS to query domains. 2. Required to configure web proxy for WLC to register to OpenDNS account (incase WLC cannot communicate directly to server) 1. DNS Crypt – client DNS traffic 2. Token Generation linking 3. Configure Policy from WLC 4. Stats/Dashboard at WLC 5. Ipv6 support 6. Local URL splitting Not part of WLC 8.4 releaseOpenDNS Limitations
- 62. URL Filtering - Simple, Easy to deploy • IP address based • Requires creating and maintaining thousands of access list entries. How can I control access to custom resources in my network? Today’s Process Access Control List Application Visibility Control WARNING OVERWORK AND STRESS AHEAD • Applications in Protocol Pack inspected • Cannot define custom / user specific application Awareness Analytics Control
- 63. Why URL Filtering for Wireless? Productivity Improvement Tool URL Filtering solves Productivity Threats Inappropriate Content BW Consumption Employee Distractions Spam Security Content Control Compliance
- 64. URL Filtering Flow URL Filtering ACL on controllerInternet / Intranet Approved Content Blocked URLs Blocked Content Blocked Files Based on DNS snooping
- 65. URL ACL Implementation 3 https://www. Browsing is restricted to specified domains for all protocols. 1 X X • Configure Whitelist or Blacklist to allow or deny access to domains. • Configure External Server IP address Whitelist allows domains to be permitted Blacklist restricts browsing to domains External server IP for blocked pages 2 APPLY LIST Tie the created URL ACL to • Interface • WLAN • Local Policy (highest priority) Add timeout actions Add role based actions Device aware actionable policies
- 66. Key Points DNS SnoopingWorking • No AVC dependability 5520, 8540, 8510, 5508Platform Support • 2504, vWLC, ME not supported Protocols Both HTTP, HTTPs supported All protocols matched for the rule 8.3 Filtering Enhanced, no NBAR basedMigration • Configuration is similar 64 URL access lists, 100 rules per list (8540, 5520). 8510 - lowerFiltering • No Sub URL support • White and Black lists supported but not the mix of them. Without DNS Direct IP access will be blocked in whitelist. Reverse DNS lookup not allowed BLACKLIST *.cisco.com mail.cisco.com press.cisco.com 10 Wildcards, 5 subdomain per wildcard (different for 5508, 8510) WHITELIST www.cisco.com www.cisco.com/dir www.cisco.com/sevt No Sub-URL support
- 67. Role Based Access Control Employee Users Roles Internal Company Resources User Role Application Devices AAA EngineerSales WLC Switch Internal Secure Server Engineer Sales Cisco-av-pair=role=<role name> Policy tie-in with URL ACL User Role Aware
- 68. Role Based Access Control- Configuration USER GROUPS • Configure user group based authn / authz for groups • Sales • Eng Returning ROLE • ISE configured to return role in cisco AV pair under Authz profile: • Sales • Eng URL ACL • Configure two URL ACLs • ACL_Sales = blocking access to internal server • ACL_Eng= permitting access to internal server POLICY • Tie ISE returned ROLE and ACLs to respective Local Policy: Sales_Policy = ROLE Sales & ACL_Sales Eng_Policy = ROLE Eng & ACL_Eng PROFILE • Tie both policies to the WLAN Profile ISE WLC
- 69. Migration of Config from 8.3 to 8.4 8.3 URL Rules to 8.4 (Migration) 8.4 URL Rules to 8.3 (Downgrade) 1 abb.com cbb.com avb.com 2 dbb.com fbb.com pvb.com Whitelist ACL 3 dbb.com fbb.com pvb.com White & Black list ACL • ACL changed to Whitelist • Deny rules wiped out • Manually configure new ACL list type as Blacklist • Unchanged • Continue to use feature • Permits will remain • Denies will be removed. (Manual change reqd) • No change in URL ACL rules • Only HTTP protocol support • NBAR engine based URL Filtering Blacklist ACL
- 70. Cisco Wireless web-classification: OpenDNS vs URL Filtering Which one to position? OpenDNS is for customers with cloud strategy while URL filtering is for enterprise customers with a known URL filtering policy Feature OpenDNS URL Filtering Architecture Cloud On-Prem Granular SSID / User-Role filtering Yes Yes Block internal enterprise domains No Yes Malware / Botnet /Ransom ware detection Yes No Domain Rules No limits 100 rules per ACL Blocked URL landing page Yes Yes Cloud subscription Yes No (part of base WLC license) Domain visibility with reporting Yes No Proactive security alerts with dynamic security compliance Yes No Domain category filtering Yes No
- 71. Lobby Admin Client Whitelist
- 72. Lobby Admin Client Whitelist Local administrator Local admin access with restricted privileges for site Ability to add whitelist users per WLAN Management of users in an easy fashion Site Specific Limited Access WLAN Config Add/Remove users
- 73. Feature Workflow Lobby Admin (LA) Logs into WLC guest user page Under Whitelist Menu, chooses WLAN for MAC addition Disables MAC filtering on WLAN to allow clients to join Sees list of clients connected on WLAN Selects all or specific clients and add to client whitelist Enables MAC filtering on WLAN. Only whitelisted clients allowed to join WLAN Global Admin Add Lobby admin on WLC Enable Lobby ambassador access on WLAN
- 74. Digital Network Architecture with Wave 2 11acAP 2800/3800 Feature Highlights
- 75. Flexible Radio Assignment Software defined radio automatically adjusts to dual 5GHz to better serve high client environment Optimized Roaming Intelligently Connects the Proper Access Point as People Move Turbo Performance Scales to Support More Devices Running High Bandwidth Apps. Zero Impact AVC Hardware Based Application Visibility and Control without Impact to Performance. Cisco CleanAir® Remediates device Impacting Interference from other WiFi and non-WiFi devices Cisco ClientLink Improves Performance of Legacy and 802.11ac Devices. Future Proof Expandability Add Functionality Via Module, Smart Antenna Port or USB Port Multi-Gigabit Uplinks Free Up Wireless With Faster Wired Network Offload Gb+ Flex Dynamic Frequency Selection Automatically Adjusts So Not to Interfere With Other Radio Systems Wireless excellence and innovations delivered only by Cisco Aironet 2800, 3800 Series Access Points Apple Fast Lane Automatically assures highest priority, fastest performance for trusted apps on trusted Apple devices LAS VEGAS TOKYO
- 76. This is all great… BUT What about Feature Parity? Feature Parity de-mystified. What, really? Let’s go! Session Objectives • Wave2 11ac is Best in Class and Enterprise Ready • Relook at Key Highlights • Understanding Feature Parity • Re-building confidence for you and your customers What can I position to my customers? Where can I find resources? Do I have the complete picture ?
- 77. Wave2 11ac AP Feature Matrix http://www.cisco.com/c/en/us/td/docs/wireless/controller/technotes/8- 3/b_feature_matrix_for_802_11ac_wave2_access_points.html 8.3 Release Notes http://www.cisco.com/c/en/us/td/docs/wireless/controller/release/notes/crn83.html Resources to find answers and drive adoption Now Near Future Wave2 & 5520/8540 8.2.130.0 8.3.110.0 ( Nov ) 8.2.140.0 Code Recommendation Cross-functional Tiger Teams (TAC, Field, Engg, Mktg) to drive the early deployments since FCS (6/15) Initial feedback from the field is addressed in the 8.2.130 (MR3) SW Created frequent MR releases on 8.2 to incorporate field feedback
- 78. Optimized Roaming RX-SOP Pervasive Wi-Fi HDX Turbo Performance Event Driven RRM XOR Radio FRA Cisco CleanAir® RF Profiles RRM, DCA, TPC, CHDM Load Balancing Band Select Client Link 4.0 Off-Channel Scanning Flex DFS DBS 5GHz Serving 2.4GHz Serving 5/2.4GHz Monitor • Enabled by Dual 5GHz • Adjust Radio Bands to Better Serve the Environment RF Optimized Connectivity
- 79. XOR Radio and FRA 2.4GHz Serving 2.4-5GHz Monitoring 5GHz. Serving 5GHz. Serving 2.4GHz Serving 5GHz. Serving 5GHz Serving5Hz Serving 2.4GHz Serving FRA-auto (default value) or Manual Auto 2.4 -> 5GHz or Monitor Mode Transition to 2.4 GHz if coverage drops
- 80. Micro Macro Cell Transitions -51 dBm -65 dBm -51 dBm-51 dBm≥ 55 dBm? Probe Response Client Steering • 802.11v BSS Transition – Default Enable • 802.11k – Default Enable • Probe Suppression – Default Disable Client Types • 11v capable – 802.11v BSS Transition • Non-11v capable – 802.11k neighbor list + disassociation • No 11k or 11v support – Probe Suppression Micro – 5GHz on XOR Macro -- Dedicated 5 GHz
- 81. Optimize Wi-Fi with CleanAir Quickly Identify and Mitigate Wi-Fi Impacting Interference Channel 48 48 48 48 48 48 48 48 48 48 48 48 Interference on 20/40/80/160 MHz Air Quality and Interference by AP/radio on WLC AQ Threshold trap and Interference Device trap (per radio) CleanAir-enabled RRM Network Air Quality and Interference Location with PI 3.1.x and MSE 8.0.
- 82. Interference Devices and Air Quality Report CleanAir Enabled RRM Mitigated RF interference for improved reliability and performance Wi-Fi and non-Wi-Fi aware Dynamic mitigation ED-RRM Granular spectrum visibility and control Air Quality Performance Improved Client Performance Complete Automatic Interference Mitigation Solution for Rogues and Non-Wi-Fi Interference
- 83. FlexDFS with Dynamic Bandwidth Selection Identifies radar frequency to 1 MHz FlexDFS isolates radar event to 20MHz DBS allows best channel and width Interference is impacting only channel 60 FlexDFS + DBS Automatic and intelligent use of spectrum 52 56 60 64 DBS combined with FlexDFS: Increased confidence in using wider channel bandwidth; reduced radio flapping Primary 20 Secondary 20 Secondary 40 52 56 60 64 Optimizes HD Experience
- 84. Better Support for Users on the Move Optimized Roaming Optimized Roaming: Wireless Devices Connect to the Most Effective APClient Stickiness
- 85. Fine-tuning HDX with RF Profiles Wi-Fi Triggered ED- RRM Optimized Roaming RXSOP Dynamic Bandwidth Selection TPC, DCA CHDM FlexDFS CORE: • CleanAir • ClientLink 4.0 • Turbo Performance Pre-canned RF Profiles Client Distribution Data Rates DCA, TPC, CHDM Profile Threshold for Traps High Density Features
- 86. Security and Threat Mitigation Secure Access P2P Blocking Client Exclusion 802.1x WPA2/AES TKIP Encryption AAA Override VLAN, ACL, QoS Local Policy w/ QoS and AVC MFP, 802.11w TrustSec SXP Inline Tagging awIPS, ELM MAC Auth Rogue Detection BYOD NAC RADIUS 8.4 8.3 MR1
- 87. 5GHz. / 2.4GHz. .5GHz. / Security Cisco Wireless Security Deployment with AP3800/2800 Maintains Capacity and Avoids Interference Good Better Best Features ELM Monitor Mode AP ELM with FRA Monitor Mode Deployment Density Per AP 1 in 5 APs 1 radio per 5 APs Client Serving with Security Monitoring Y N Y wIPS Security Monitoring 50 ms off-channel scan on selected channels on 2.4 and 5 GHz 7 x 24 All Channels on 2.4GHz and 5GHz 7 x 24 All Channels on 2.4GHz and 5GHz CleanAir Spectrum Intelligence 7 x 24 on client serving channel 7 x 24 All Channels on 2.4GHz and 5GHz 7 x 24 All Channels on 2.4GHz and 5GHz Serving channel Serving channelOff-Ch Off-Ch Serving channel Serving channelOff-Ch Off-Ch Enhanced Local Mode Access Point GOOD 2.4 GHz 5 GHz t t Monitor Mode Access Point BETTER 2.4 GHz 5 GHz t t Ch11Ch2 Ch38 Ch1 Ch36 … Ch11Ch2Ch1 … Ch11Ch2Ch1 … … Ch161Ch157 Ch38Ch36 …… … t 2.4 GHz 5 GHz t Ch11Ch2Ch1 … Ch38Ch36 Ch161Ch157 …… … ELM with FRA Wireless Security Monitoring BEST Serving channel Serving channelOff-Ch Off-Ch 5 GHz t
- 88. Serve Client on 2.4 GHz 50 ms off- channel Serve Clients on 5 GHz 50 ms off- channel Rogue Detection and Mitigation Rogue Classification and Containment • Rogue Rules • Manual Classification – Friendly/Malicious • Manual and Auto Containment CleanAir with Rogue AP Types • WiFi Invalid Channel • WiFi Inverted Rogue Location • Real-time with PI, MSE, CleanAir • Location of Rogue APs and Clients , Ad-hoc Rogue, Non-wifi interferers Data Serving AP Scan 1.2s per channel Monitor Mode AP FRA with MM Serve Client on dedicated 5 GHz Scan 1.2s per channel
- 89. Service Ready Feature Highlights Videostream Multicast VLAN Per-Client/Per-SSID BW Contract Local Profiling Bonjour Apple Services Service Ready AVC Netflow AAA Override of AVC Profile Voice Optimization, CAC, WMM Policy Adaptive 11r ,11k, 11v FastLane QoS Profiles OKC, CCKM Fast Roaming 8.3 MR1
- 90. Zero Impact Application Visibility and Control Maintain Performance with Zero Impact AVC Gain Visibility into the Network Monitor Critical Applications Control Application Performance APP APP APP APP APP APP APP APP APP APP APP APP APP APP APP APP Setting up AVC profiles and rules Drop/ Mark for several video apps like YouTube and Netflix on iPhone, iPad Drop/ Mark for other apps such as Jabber and Webex Profiles with block and pass rules combined Rate Limiting of Video/Voice apps AAA override for AVC profile AVC Profile with Local Policy Classification
- 91. Adaptive 11r and Cisco Fastlane Optimized Wi-Fi Connectivity Prioritized Business applications Intelligent, and efficient roaming is automatically configured iOS and Cisco devices recognize each other and enable special capabilities Business data gets priority and speed even if network is congested Reduces complexity - IT can focus on the business– the network does the heavy lifting 8.3 MR1 Aironet Wave 2 AP’s: AP1810 AP1815 AP1850 AP1830 AP3800 AP2800 AP1560 Aironet AP’s: • AP1600/2600 Series Access Points • AP1700/2700 Series Access Points • AP3500 Series Access Points • AP3600 Series Access Points + 11ac Module, WSM, HALO, 3602P, 5310, 8718, 8818 • AP3700 Series Access Points + WSM, HALO, 3702P, 5310, 8718, 8818 • OEAP600 Series OfficeExtend Access Points • AP700 Series Access Points • AP700W Series Access Points • ASA55xx Integrated Access Point (AP702i) • AP802 Integrated Access Point • AP803 Integrated Access Point • AP1530 Series Access Points • AP1550 Series Access Points • AP1570 Series Access Points • AP1560 Series Access Point • IW3700 • AP1040/1140/1260 Series Access Points WLC’s: • 2504 • 5508 • 5520 • 7510 • 8510 • 8540 • WISM2 • vWLC (KVM + ESXi) 8.3
- 92. RF • Preferred 5 GHz network design • Apple client device should observe a minimum of 2 APs with an RSSI measurement of -67 dBm • Average Channel Utilization < 40%. • Client SNR >= 25 dB. • 802.11 retransmissions < 15%, Packet Loss < 1% and Jitter < 100 ms. • Cisco highly recommends leaving all MCS rates enabled • Channel width 40 Mhz or Best for Typical deployments, 20 MHz for High Density QoS • Enable FastLane : Trust DSCP, Platinum for Unicast, EDCA as FastLane and over 70 lines of Best Practice Configuration • WMM Set to Required • AVC profile is AUTOQOS-AVCPROFILE • 11k and 11v BSS Transition Enabled • mDNS Snooping Enabled • FT should be enabled or Adaptive, AKM Set to FT PSK or FT 802.1x Cisco and Apple Best Practices http://www.cisco.com/c/dam/en/us/td/docs/wireless/controller/technotes/8-3/Optimizing_WiFi_Connectivity_and_Prioritizing_Business_Apps.pdf http://www.cisco.com/c/dam/en/us/td/docs/wireless/controller/technotes/8-3/Enterprise_Best_Practices_for_Apple_Devices_on_Cisco_Wireless_LAN.pdf
- 93. Teacher Network Student Network AirPrint AirPlay File Share Teacher Service Profile AirPlay File Share Student Service Profile iTunes Sharing AirPrint mDNS Service Instances Groups Apple TV1 Apple TV1 Apple TV2 Teacher Service Instance List Student Service Instance List mDNS and Bonjour Services mDNS Profiles – Select services mDNS Profile with Local Policy – Services per-user and per-device mDNS Policies – Services based on AP Location and user role mDNS AP – Services Behind a L3 boundary Location Specific Services
- 94. Authentication Time of Day User Role QoS Profile Metal Profiles QoS Policy w/ Role and Device type Per-User Bandwidth Contract Per-SSID Bandwidth Contract AAA Override of QoS profile QoS Roles for Guest Users QoS and Bidirectional Rate-limiting Device Type LocalPolicyElements POLICY Radius Server (e.g.. ISE Base, ACS) AAA Override QoS Profile
- 95. Enterprise Infra Feature Highlights Fast SSID Client IPv6 Native IPv6 Flex, Local, Sniffer, Monitor, ME FIPS Support Enterprise Infra Pre-Image Download AP Multicast WiFi Tagging OEAP Webauth Guest Access Plug n Play 8.3 MR1 8.3 MR1 8.4 8.3
- 96. IPv4 IPv4 Client Client and Native IPv6 CAPWAPv6 Tunnel IPv4 Client 802.11 802.11 802.11 CAPWAPv6 Ethernet IPv4 VLAN Ethernet Mgmt: 2001:db8:a::2/64 10.10.10.2 IP: 2001:db8:a:5/64 SNMP Server, Syslog Server, tftp/ftp/scp Server IP: 2001:db8:a:7/64 2001:db8:a:0:222:bdff:fef7:5594 2001:db8:a:0:8a56:caff:1547:9150 IP: 2001:db8:a:6/64 NTP Server IPv4/v6 router 2001:db8:a::1/64 10.10.10.110.10.10.52 IPv6 Client 10.10.10.51 2001:db8:a:0:2329:9834:3231:1111 IPv6 Client IPv6 IPv6 RADIUS IPv6 Guest Access IPv6 Source Guard IPv6 RA Guard IPv6 Client Mobility RA Throttling IPv6 ACL – Local mode IPv6 Client Visibility IPv6 Neighbor discovery Caching IPv6 Bridging IPv6 multicast IPv6 AAA support IPv6 QOS IPv6 CAPWAP ( DHCP option 52, DNS) Full DHCPv6/SLAAC or static v6 Control and Management IPv6 NTP over IPv6 Syslog over IPv6 Radius Over IPv6 CDP v6 8.4 8.2 MR1
- 97. 2800/3800 as OEAP DTLS • Control – DTLS enabled • Data – DTLS for client traffic tunneled back to corporate WLC CDP and LLDP • PoE Uplink – CDP and LLDP on the uplink PoE port for power negotiation Authentication and Security • Advanced Encryption Standard (AES) for Wi-Fi Protected Access 2 (WPA2) • 802.1X, RADIUS authentication, authorization and accounting (AAA) on WLAN 802.11i • MAC filtering Personal SSID support • Personal SSID support for local home networking
- 98. WiFi CCX Tag v1 Support (Cisco Controller) >show rfid summary Total Number of RFID : 1 ----------------- -------- ------------------ ------ --------------------- RFID ID VENDOR Closest AP RSSI Time Since Last Heard ----------------- -------- ------------------ ------ --------------------- 00:23:a7:8e:20:d0 Redpine APE00E.DA78.56C0 -57 28 seconds ago Cisco Controller) >show ap summary Number of APs.................................... 2 Global AP User Name.............................. Not Configured Global AP Dot1x User Name........................ Not Configured AP Name Slots AP Model Ethernet MAC Location Country IP Address Clients DSE Location ------------------ ----- -------------------- ----------------- ---------------- ---------- --------------- -------- -------------- AP_3802_1 2 AIR-AP3802I-S-K9 00:42:68:a0:d1:aa default location SG 192.168.6.35 0 [0 ,0 ,0 ] APE00E.DA78.56C0 2 AIR-AP2802I-S-K9 e0:0e:da:78:56:c0 default location SG 192.168.6.94 0 [0 ,0 ,0 ] Wireless LAN Controller Cisco Prime Infrastructure RFID Tags 8.3 MR1
- 99. FlexConnect Feature Parity on Wave 2 APs FlexConnect Local Switching/ Local Auth WLAN-VLAN Mapping Local Auth w/ External RADIUS Data DTLS Encryption VLAN Based Central Switching Native VLAN, VLAN support on FCG Proxy ARP NAT/PAT ClientLink Load Balancing Band Select Smart AP Image upgrade Default Flex Group Syslog Advanced WIPS TrustSec SXP and SGT WPA-PSK 802.1x(WPA/WPA2) TKIP Encryption Rogue Detection AAA Override – ACL, VLAN AAA Override – QoS VLAN ACL Per Client ACL L2 ACL Client Exclusion Policies MFP 11w PMF AVC Policy EoGRE v4/v6 on FC Webauth – Internal/External QoS Markings and Profiles AP Plug and Play OKC, CCKM, 802.11r Adaptive 11r, FastLane8.4 8.4 8.4 8.4 8.4 Feature Matrix : http://www.cisco.com/c/en/us/td/docs/wireless/controller/technotes/8-3/b_feature_matrix_wave2.html Infrastructure Security Services
- 100. Apple + Cisco для корпоративных Wi-Fi сетей – вместе веселее!
- 101. Беспроводная инфраструктура и клиентские устройства 101 WLAN Controller AP Ethernet Switch AP 802.1Q Trunk802.1Q TrunkAccess mode Мы контролируем здесь все “бесконтрольная” зона
- 102. Партнерство Cisco-Apple дает эти преимущества Оптимизация Wi-Fi подключения Приоритезация бизнес приложений Автоматическая настройка и включение интеллектуального роуминга iOS и Cisco устройства распознают друг друга и включают необходимый функционал Бизнес приложения получают приоритет и необходимую полосу даже в загруженной сети Упрощение - IT может сфокусироваться на бизнес задачах – сеть делает «черновую» работу
- 104. 802.11k, 802.11v, 802.11r помогают при роуминге 802.11r роуминг без повторной аутентификации 802.11k список ближайших точек доступа 802.11v BSS Transition дает клиенту наилучший вариант для роуминга Переключение на Cisco-AP-2 Association Fast Transition (802.11r) Cisco-AP-1* Cisco-AP-2** Yes, it works on AireOS and Meraki!
- 105. Association Решение Optimized Roaming Cisco-Apple уменьшает сложность управления до 50% Устаревший клиент не может подключиться к SSID с включенным 11r ТД распознает устройства apple и включает 11r для них 802.11k, 802.11v включены по умолчанию Устаревшие клиент, не поддерживающие 11r/k/v, могут подключаться к тому же SSID Cisco-AP* ТД другого производителя * Yes, it works on AireOS and Meraki!
- 106. Характеристики роуминга: до 10-ти раз лучше QoS, 802.11r/k/vNo QoS, No 802.11r/k/v Время (с)* *Временной интервал между последним пакетом на «старой» ТД и первым пакетом на «новой» ТД
- 108. Приоритезация бизнес приложений Приоритезация бизнес приложений и трафика реального времени Простая настройка Служба IT получает полный контроль над QoS приложений
- 109. Создание профилей Fast Lane Profiles Apple Configurator Meraki Systems Manager MDM
- 110. Fast Lane работает только между устройствами Apple и инфраструктурой Cisco QoS профиль не учитывается Приложение может выставлять UP, но не DSCP* QoS Profile or no QoS Profile В случае наличия профиля, все приложения из White List могут выставлять уровень приоритета QoS Profile Cisco-AP**ТД стороннего производителя Поддерживает Fast lane * DSCP может быть помечен с помощью IP_TOS/IPv6_TCLASS когда SO_NET_SERVICE_TYPE установлен в best effort ** Yes, it works on AireOS and Meraki!
- 111. Fast Lane позволяет приоритезировать только те приложения, которые являются критичными в данной сети Поддерживает Fast lane Администратор устанавливает на устройство Apple IOS профиль QoS* Приложения из whitelist получают требуемый QoS ** Остальные приложения получают BE/BK Поддерживает Fast lane Профиль для этой сети: Minecraft = Real-time- interactive Viber = BE Профиль для этой сети: Minecraft = BE Viber = Voice Cisco-AP Поддерживает Fast lane Поддерживает Fast lane Cisco-AP *если профиль отсутствует, все приложения могут запросить любой уровень сервиса **Fast Lane не изменяет уровень QoS, запрошенный приложением
- 112. Это – законченное решение, а не функционал только Wi-Fi сети Роуминг Over the Air или over the DS 802.11r? Перегрузка здесь и/или здесь? Влияние филиальной сети/ маршрутизации? Как настраивать контроллеры БЛВС, коммутаторы, UC, QoS?
- 113. Это – законченное решение, а не функционал только Wi-Fi сети What QoS marking should we recommend to Apple, for what traffic? (QoS Expert) Need an in-house Voice app expert (what codecs, what bit rates, what choreography, how to test?) Need an architect (what is typical campus, branch topology? Where do WLCs reside?) Need R&S expert (RNA and best practice for routing, switching) And yes, need a couple of wireless gurus…
- 114. No Fast Lane Fast Lane обеспечивает надежную передачу голосового трафика даже в условиях загруженной сети • Загруженная сеть, голосовые пакеты отсылаются каждые 20мс • Мы измеряли временные интервалы между голосовыми пакетами в эфире Capture time (seconds) Средний интервал между пакетами 40мс (не здорово) Много пиков, некоторые до 0.6 секунды (плохое качество аудио) Interval (seconds) Fast Lane Interval (seconds) Средний интервал между пакетами 20мс (хорошо) Мало пиков, максимум, 0.1секунды (приемлемое качество голоса)
- 115. Fastlane и Optimized Roaming дают преимущества для всех критически важных приложений До 50% уменьшение служебного трафика из-за сокращения числа SSIDs 86% меньше объем информационного обмена во время роуминга Экономия заряда батареи 66x уменьшение вероятности плохого качества звука во время WI-FI calling 10x лучше ощущения от работы с Интернет
- 117. Adaptive 11r • Even if 802.11r is not enabled on the WLAN, it is enabled for the WLAN for the Apple IOS 10 devices (adaptive 11r) by default: Show wlan 3 …/… Security 802.11 Authentication:........................ Open System FT Support.................................... Adaptive Feature enabled by default on a newly created SSID
- 118. Adaptive 11r • Adaptive 11r means that the WLAN security is set to WPA2 (NOT to static 802.11r, no need for “hybrid” mode either):
- 119. 11k Configuration • Feature enabled by default on a newly created SSID • Dual band neighbor list selectively enable for Apple devices that supportive Adaptive capability
- 120. 11v Configuration • 802.11v features are enabled by default on a newly created SSID
- 121. Show client detail
- 122. Fast lane on WLC • Enabled from the QoS tab of WLAN configuration • Enabling the first WLAN for Fastlane also enables AutoQoS (best QoS config) globally • Application Visibility is semi-independent
- 123. Fast lane • Enabling Fastlane: • Configures best QoS globally • Sets the WLAN for Platinum • Sets WMM to Required • (Notice AV is still disabled)

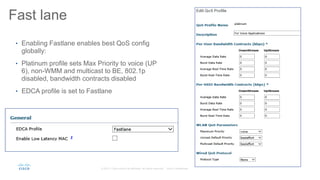

- 124. Fast lane • Enabling Fastlane enables best QoS config globally: • Platinum profile sets Max Priority to voice (UP 6), non-WMM and multicast to BE, 802.1p disabled, bandwidth contracts disabled • EDCA profile is set to Fastlane
- 125. Fast lane • Enabling Fastlane enables best QoS config globally: • ACM is enabled on both bands (load-based), with max RF bandwidth 50% and roaming bandwidth to 6% • Expedited bandwidth is enabled
- 126. Fast lane • Enabling Fastlane enables best QoS config globally: • DSCP is trusted upstream (instead of UP) • DSCP to UP map is configured as per IETF recommendations (“well- known” DSCP values mapped to IETF- recommended values, “unexpected” DSCP values mapped to BE
- 127. Fast lane • When Fastlane is enabled on a WLAN, enabling AV automatically applies the AUTOQOS-AVC-PROFILE
- 128. Fast lane • As long as Fastlane is enabled, you cannot (and should not) change the AVC Profile (you can disable/enable AV, but not change the AVC profile)
- 129. 1
