File system
- 1. FILE SYSTEM 1
- 2. Tim Penyusun Andreas Albert 1201000121 Dennita 1201000318 Handy Umar 1201000431 Haryanto 1201000482 Herman Hartono 1201000512 Renny Octavia 1201000881 2
- 3. Pengertian File System File System merupakan struktur logika yang digunakan untuk mengendalikan akses terhadap data yang ada pada disk. File System menyediakan mekanisme untuk penyimpanan data dan program yang dimiliki oleh sistem operasi serta seluruh pengguna dari sistem komputer File System terdiri dari dua bagian: Kumpulan file yang masing-masingnya menyimpan data-data yang berhubungan Struktur direktori yang mengorganisasi dan menyediakan informasi mengenai seluruh file dalam sistem 3
- 4. Masing-masing Sistem Operasi menggunakan cara yang berbeda dalam mengatur dan mengendalikan akses data dalam disk. Cara pengaturan dan pengendalian ini tidak bergantung pada spesifikasi dari perangkat keras. Misalnya suatu hard disk dengan spesifikasi yang sama dapat menggunakan file system yang berbeda. Struktur logika dari suatu hard disk memiliki pengaruh yang besar terhadap kinerja, daya tahan, dan pengembangan dari suatu disk. Penetepan file system dalam suatu disk dilakukan pada saat disk tersebut di format. 4
- 5. Struktur disk ♫ Disk umumnya terdiri dari beberapa plate. Pada setiap plate terdapat dua permukaan (surface). Setiap permukaan ini dilapisi dengan lapisan magnetis. ♫ Setiap surface dibagi menjadi track-track. Kumpulan track pada semua permukaan yang terletak pada posisi yang sama membentuk silinder. ♫ Setiap track dibagi menjadi sector-sector. Semua sector ini mempunyai ukuran yang sama. Umumnya ukuran satu sector adalah 512 bytes. Sector merupakan unit penyimpanan data terkecil dalam disk (secondary storage). 5
- 6. ♫ Pada setiap permukaan terdapat head, yang berfungsi untuk membaca dan menulis data pada sector tertentu. ♫ Setiap head ini ditempelkan pada disk arm, yang berfungsi untuk memindahkan head ke posisi track yang dinginkan. Semua arm ini bergerak bersamaan ke posisi silinder yang diinginkan. ♫ Ketika terjadi pengaksesan file, disk arm memindahkan head ke track yang diinginkan, kemudian head akan menunggu sector yang tepat untuk diakses. ♫ Setelah menemukan sector yang tepat head mengakses data yang terdapat pada sector tersebut. 6
- 7. ♫ Waktu yang dibutuhkan untuk mengambil/menyimpan data pada disk ditentukan oleh dua besaran waktu, yaitu Access time dan data transfer rate. ♫ Access time : terdiri dari dua bagian, yaitu : ♪ seek time, yaitu waktu yang dibutuhkan untuk memindahkan head ke posisi track yang tepat. ♪ rotational latency, yaitu waktu yang dibutuhkan oleh sector yang akan diakses untuk sampai ke posisi head. ♫ Data transfer rate : waktu yang dibutuhkan untuk melakukan transfer data dari head ke sector yang diinginkan. 7
- 8. Struktur disk 8
- 9. Konsep file File merupakan bentuk logika dari data yang disimpan dalam disk (secondary storage). Sistem operasi memetakan setiap file kedalam bentuk fisiknya dalam disk. Setiap data hanya dapat disimpan pada secondary storage dalam bentuk file. File dapat menyimpan data dalam bentuk apa saja, dalam bentuk teks, gambar, suara, dan sebagainya. 9
- 10. Konsep directory Directory menyimpan informasi-informasi tentang file-file atau directory lain yang terdapat dalam directory itu. Informasi-informasi tersebut antara lain nama, lokasi, ukuran,dan tipe dari suatu file. Directory dapat dianalogikan sebagai tabel yang berisi nama file-file yang masing-masing menunjuk ke lokasi file tersebut. Struktur directory yang dibuat harus dapat menerapkan beberapa operasi dasar, antara lain : membuat file, menghapus file, menganti nama file, mencari suatu file dalam directory dan menampilkan daftar file-file yang terdapat didalam suatu directory. 10
- 11. Hubungan Operating System dengan File System File System merupakan interface yang menghubungkan sistem operasi dengan disk. Ketika program aplikasi yang sedang dijalankan memerlukan pembacaan file dari hard disk, sistem operasi meminta file system untuk membuka file yang diinginkan. File system harus mengetahui lokasi penyimpanan file yang dibaca. Setelah menemukan lokasinya, file system membaca data yang ada dan mengirimkan data tersebut pada sistem operasi. 11
- 12. Berikut ini akan dibahas mengenai beberapa file system yang banyak digunakan, yaitu FAT 32, NTFS, Ext2, Ext3. 12
- 13. 32-bit File Allocation Table (FAT 32) 13
- 14. Definisi FAT FAT = File Allocation Table. Apabila kita menyimpan suatu file, komputer akan menggunakan satu sistem file untuk menyimpan file/folder tsb ke hard disk. Pada versi awal MS-DOS dan Win 3.11, Windows menggunakan sistem file FAT16. Semenjak ada Win95 OSR 2 dan Win98 kita dapat menggunakan FAT32 apabila ukuran hard disk lebih dari 2GB s/d 2TB. FAT16 hanya boleh digunakan apabila ukuran hard disk kurang dari 2GB. 14
- 15. Sejarah FAT Digunakan awal 80-an dan dikenal sebagai file DOS. Pada awalnya hanya untuk beroperasi pada komputer berkapasitas rendah. FAT mengalami bermacam evolusi, dimana versi awalnya hanya menyokong komputer berkapasitas tidak lebih dari 32MB untuk setiap bagian/partisi, kemudian terus berkembang hingga 528MB dan terus meningkat sampai 2.1GB. 15
- 16. Aplikasi FAT16 FAT16 dapat diaplikasikan pada : versi DOS Windows 3.11 Windows 95 16
- 17. Kekurangan FAT16 Kurangnya ruang penyimpanan. Tidak ada tambahan program atau file terutama bagi yang menggunakan sistem dengan Windows95 dan mempunyai hard disk melebihi 512MB. Tidak efektif. Ukuran cluster yang besar menyebabkan terjadinya pemborosan. Tidak efisien dalam susunan file dan meminta user sering melakukan Defrag agar mendapatkan cluster sebelumnya yang tidak terpakai sepenuhnya. Ukuran maksimum disk yang dapat disokong FAT16 dalam satu hard disk adalah 2GB. 17
- 18. Cara Penyimpanan Data Apabila suatu file disimpan atau suatu program diinstall komputer akan menyimpan semua data mengenai aktivitas tersebut di satu kawasan kecil dalam Harddisk yang dinamakan cluster. Semakin kecil ukuran cluster, semakin baik data itu disimpan dan diurus. Ukuran cluster ditentukan oleh partisi dan partisi ditentukan oleh sistem file yang ditetapkan semasa Harddisk diformat. 18
- 19. Sector Semua disk dibagi dalam sector-sector, dan setiap sector berukuran 512 bytes. Ukuran ini merupakan ukuran standar unit disk terkecil. Sector dibentuk ketika disk diatur dalam track-track yang konsentris. Setiap track dibagi menjadi sector-sector. Masing- masing sector dapat menampung 512 bytes data. Bagaimana sector-sector ini terdistribusi? Bagaimana penempatan data dalam sector? Bagaimana menangani file yang ukurannya lebih dari 512 bytes dan menempati lebih dari 1 sector? Semua ini merupakan tugas-tugas yang ditangani oleh file system. 19
- 20. 20
- 21. Cluster Cluster adalah sekumpulan sector yang saling berhubungan. Ukuran cluster pada FAT16 adalah 2, 4, 8, 16, 32, atau 64 sector. Ukuran partisi maksimum FAT16 hanya 2 GB. FAT32 memungkinkan untuk mendapatkan partisi hard disk yang besar (lebih dari 2 GB), dengan ukuran cluster yang kecil. Ukuran cluster yang kecil ini dapat menghemat penggunaan disk space untuk menyimpan data. 21
- 22. Perbandingan ukuran cluster FAT Ukuran Partisi Ukuran cluster Ukuran cluster ( HDisk) FAT16 FAT32 32 MB 2 KB - 128 MB 2 KB - 256 MB 4 KB - 512 MB 8 KB 4 KB 1 GB 16 KB 4 KB 2 GB 32 KB 4 KB 3 GB – 7 GB - 4 KB 8 GB – 16 GB - 8 KB 16 GB – 32 GB - 16 KB Melebihi 32 GB - 32 KB 22
- 23. Format disk yang menggunakan FAT Pada saat pemformatan, semua disk dibagi menjadi sector-sector. Sector-sector ini mengandung data milik user dan data administratif dari file system. Pada FAT, data administratif file system juga disimpan dalam disk. Jadi disk dibagi menjadi : Sector yang digunakan oleh data administratif FAT. Sector yang digunakan untuk menyimpan data milik user, yang ukurannya jauh lebih besar. 23
- 24. 24
- 25. Disk area Setiap disk atau partisi dari disk mempunyai empat area dasar. Empat area ini yaitu : boot record, selalu berada pada sector pertama FAT area root directory data area Semua file dan sub direktori disimpan dalam data area, yang terdiri dari cluster-cluster. Gambar berikut ini menunjukan keempat disk area dalam disk. 25
- 26. 26
- 27. Boot record Sector pertama dari disk atau partisi selalu digunakan untuk boot record. Boot record ini mengandung informasi mengenai disk atau partisi disk tersebut. Informasi yang ada pada boot record memungkinkan file system untuk mengatur disk. Boot record juga mengandung suatu program sederhana, yang digunakan pada saat system start-up. Boot record terdapat pada semua disk dan partisi disk, baik yang menggunakan FAT maupun yang menggunakan file system lain. Sector ini mengandung informasi penting dari disk. 27
- 28. FAT area FAT area terdiri dari dua bagian : FAT 1 dan FAT 2. FAT 2 adalah salinan dari FAT 1, karena FAT area sangat penting untuk melakukan fungsi-fungsi disk. FAT mengandung sebuah tabel yang terdiri dari 65,536 entri. Seriap entri ini terdiri dari 16-bit dan masing-masing entri ini mengandung angka-angka yang memberikan informasi tentang cluster-cluster. Tabeldibawah ini menunjukan empat kemungkinan entri dari FAT area : (angka dituliskan dalam hexadesimal) 28
- 29. Possible FAT cluster Value entry The cluster is part of a FFFF file, the last in the file. The cluster is part of a like A8F7 file. You can read the number of the next cluster in the same file. The cluster is empty, 0000 thus free. The cluster contains FFF7 defective sectors. 29
- 30. Ketika file system melakukan pembacaan file, maka langka- langkah berikut ini dilakukan : (misalkan file yang dibaca menenpati 4 cluster 442, 443, 444, dan 448) ♪ Cari alamat file pada direktori. ♪ Baca cluster pertama, angka 442 yang ditunjukan oleh alamat file. ♪ Cari dalam tabel FAT angka setelah 442, diperoleh angka untuk cluster berikutnya (443). 30
- 31. ♪ Cari dalam tabel FAT angka setelah 443, diperoleh angka untuk cluster berikutnya (444). ♪ Cari dalam tabel FAT angka setelah 444, diperoleh angka untuk cluster berikutnya (448). ♪ Cari dalam tabel FAT angka setelah 448, diperoleh angka FFFF yang menunjukan akhir dari file. 31
- 32. Root directory Sebenarnya direktori merupakan daftar dari file-file dan direktori-direktori lainnya. Struktur direktori mengandung direktori entri-direktori entri yang identik, baik untuk root maupun sub direktori. Semua sub direktori paling sedikit mempunyai dua entri, yang menunjuk ke direktori itu sendiri (direpresentasikan dengan satu titik) dan parent directory-nya (direpresentasikan dengan dua titik). 32
- 33. Data area ♫ Data area merupakan bagian yang terbesar dalam disk. ♫ Pada data area ini semua file dan sub direktori disimpan. ♫ Sector-sector dalam data area dialokasikan dalam bentuk cluster. ♫ Semua entri dari sub direktori disusun dalam file, yang berukuran 32 bytes, yang mengandung field yang sama dengan entri dari root directory. 33
- 34. ♫ Pada sistem FAT dapat terjadi fragmentation, yaitu file yang berukuran besar menempati cluster-cluster yang terpisah berjauhan. ♫ Fragmentation ini dapat memperlambat pencarian dan pengaksesan file. Untuk mengatasi hal ini dilakukan defragmentation. 34
- 35. Aplikasi FAT32 FAT32 dapat diaplikasikan pada: Microsoft Windows 95 OEM Service Release, versions 2, 2.1, 2.5 Microsoft Windows Edisi Millennium Microsoft Windows 98 Edisi 1 & 2 Microsoft Windows 2000 Microsoft Windows XP 35
- 36. Keunggulan FAT32 Menggunakan 32 bits untuk merepresentasikan cluster FAT32 menyediakan ukuran drive lebih besar. Ukuran yang disediakan sampai dengan 2 terabytes, bandingkan dengan FAT 16 yang hanya 2GB. Microsoft Windows 2000 hanya menyediakan ukuran partisi FAT32 sampai dengan 32 GB. FAT32 menggunakan tempat lebih efisien. FAT32 menggunakan ukuran cluster yang lebih kecil ( 4KB cluster untuk ukuran drive 8 GB), lebih efisien 10 s/d 15 persen dibandingkan FAT atau FAT16. Ukuran minimum untuk partisi FAT32 sekitar 260 MB. 36
- 37. FAT32 lebih kuat. FAT32 dapat menampung folder utama dan dapat menggunakan backup copy dari tabel alokasi file daripada default copy. Oleh karena itu FAT32 lebih tidak rentan dari kegagalan dibandingkan FAT16. FAT32 lebih fleksibel. Folder utama pada FAT32 adalah rantai grup biasa, jadi dapat ditempatkan di mana pun pada drive dan tidak ada lagi batasan jumlah masukan untuk folder. Ukuran partisi FAT32 dapat diubah-ubah, tapi tidak dapat diimplementasikan pada initial release. 37
- 38. Dapat mencari direktori asas (root directory) dan menggunakannya sebagai salinan backup FAT dan ini akan mengelakan komputer dari bertemunya/ tabrakan antar program (crash). Apabila suatu file disimpan atau suatu program diinstall komputer akan menyimpan semua data mengenai aktivitas tersebut di satu kawasan kecil dalam Harddisk yang dinamakan cluster. Semakin kecil ukuran cluster, semakin baik data itu disimpan dan diurus. Ukuran cluster ditentukan oleh partisi dan partisi ditentukan oleh sistem file yang ditetapkan semasa Harddisk diformat. 38
- 39. Keterbatasan FAT32 Microsoft akan mendukung fungsional dari file system FAT32 dalam membaca error-error secara bebas dan menyimpan file-file baik dalam bentuk nyata (real mode) maupun bentuk terlindungi (protect mode). Microsoft mendukung fasilitas real dan protected mode termasuk pada Windows 95. Untuk program-program legacy yang tidak akan diinstall pada FAT32 atau tidak akan menyimpan file-file atau membaca mereka, kita harus menghubungi pabrik dari software tersebut. Walaupun file system FAT32 mendukung ukuran hard disk sampai 2 terabytes (TB), beberapa hard disk kemungkinan tidak dapat mengisi partisi yang dapat dinyalakan lebih besar dari 7,8 gigabytes (GB) karena keterbatasan dari sistem I/O dasar (BIOS) INT13 interface. 39
- 40. Implementasi Tehnik FAT32 Implementasi dari FAT32 meliputi beberapa perubahan kecil pada Windows 95. Perbedaan utama antara FAT32 dan implementasi FAT sebelumnya adalah sebagai berikut : 2 tipe partisi baru yang didefinisikan sbb OxB dan OxC. Keduanya mengindikasikan volume FAT32, tipe OxC mengindikasikan partisi FAT32 yang meminta dukungan perluasan INTI3 (LBA). Drive FAT32 membutuhkan 2 sektor (karena perluasan dan penambahan field di dalam BPB). Hasilnya, jumlah dari sektor yang dapat dipesan pada drive FAT32 lebih tinggi daripada FAT16, pada umumnya 32. 40
- 41. Area perluasan ini memperbolehkan 2 komplit copi dari boot record untuk disimpan di sana, sebaik sektor kosong dan informasi file sistem lainnya disimpan. FAT sekarang lebih besar, karena masing- masing masukan sekarang mengambil 4 byte dan biasanya lebih banyak jumlah clusternya dibanding drive FAT16. Direktori akar tidak disimpan lama pada lokasi yang tetap. Sebuah pointer untuk memulai cluster dari direktori akar disimpan pada BPB yang sudah diperluas. Masukan direktori format on-disk telah diubah, kecuali 2 byte sebelumnya sudah disiapkan untuk atribut perluasan. 41
- 42. MS-DOS APls yang tergantung pada pengetahuan yang mendalam dari tampilan sistem file pada umumnya pasti pada drive FAT32. Sebagai contoh, GetDPB (int21 h, function 32h), Int 25/26h absolut read/write disk, dan kebanyakan dari Int 21 h, fungsi 440Dh IOCTLs. Bentuk baru dari APIs ini tersedia dalam layanan OEM jilid 2 yang bekerja pada semua drive FAT. Win32 APIs tidak dipengaruhi oleh FAT32, dengan pengecualian pada satu API tambahan bernama GetFreeSpaceEx( ) untuk menentukan volume space yang kosong pada FAT32. 42
- 43. Sekali kita meng-convert hard drive kita ke bentuk format FAT32, Kita tidak bisa kembali menggunakan format FAT16 kecuali kita mempartisi kembali dan memformat drive FAT32, atau menggunakan peralatan untuk mengkonversi seperti Partition Magic, tapi ini juga tidak 100% bagus. 43
- 44. New Technology File System (NTFS) 44
- 45. Sejarah NTFS Pada awal tahun 90-an, Microsoft memutuskan untuk menciptakan sebuah sistem operasi dengan kualitas tinggi, penampilan menarik, dapat dipercaya dan aman. Tujuan dari sistem operasi ini adalah sebagai pijakan bagi Microsoft dalam bisnis yang menguntungkan ini dan meraih pangsa pasar yang luas. Pada waktu itu sistem operasi unggulan Microsoft adalah MS-DOS dan Windows 3.x yang memberikan kekuatan yang diperlukan Microsoft untuk bersaing dengan sistem UNIX. 45
- 46. Namun ada satu kelemahan yang tidak dapat ditutupi, yaitu kedua sistem operasi tersebut menggunakan FAT file system yang memiliki kelemahan kurangnya keistimewaan yang dibutuh- kan pada sistem operasi baru akan diproduksi itu. Kelemahan itu antara lain pada data storage dan management, sistem jaringan komputer, dan environment yang mendukung. Untuk mengatasi kepincangan pada Windows NT yang merupakan produk terbarunya, maka Microsoft menciptakan sebuah file system baru, yaitu New Technology File System disingkat NTFS. NTFS diciptakan dengan memadukan suatu konsep file system lain, HPFS, yang digunakan pada OS/2 ditambah teknologi baru hasil temuan Microsoft sendiri. 46
- 47. Keunggulan & Tujuan NTFS Beberapa tujuan spesifik dari NTFS adalah: Reliability: satu hal yang penting dari sebuah file system yang serius adalah bahwa file system tersebut harus dapat pulih kembali dari masalah tanpa kehilangan data hasil. Disini NTFS mencegah hilangnya data dan memperkecil toleransi dari kesalahan dalam processing. Security dan Access Control: Kelemahan dari FAT adalah ketidakmampuan mengontrol akses file atau folder dari hard disk, sehingga memungkinkan pihak luar untuk mengubah data pada suatu sistem jaringan. 47
- 48. Breaking Size Barriers: karena pada sistem FAT dalam hal ini FAT16 tidak dapat mempartisi lebih dari 4GB, sedang NTFS didesain untuk partisi yang jauh lebih besar. Storage Efficiency: NTFS lagi-lagi memperbaiki kelemahan pada FAT16 karena pada sistem ini memungkinkan terjadinya ketidakefisienan pada penyimpanan pada kapasitas hard disk. Untuk itu NTFS menggunakan metode lain dalam alokasi kapasitas hard disk tersebut. Long File Names: NTFS memungkinkan nama sebuah file hingga 255 karakter, dibandingkan dengan pada FAT adalah 8+3 karakter. 48
- 49. Networking: saat ini networking berkembang pesat dengan NTFS memungkinkan networking dalam skala besar. Storage Fault Tolerance: Data-redundant storage methods dapat diterapkan pada NTFS. Hal ini berguna dalam menjamin dan melindungi jika suatu data/berkas mengalami kerusakan dengan mengkopi ulang data yang sama dari disk mirror. Multiple Data Stream: NTFS dapat terdiri dari lebih 1 stream. Stream tambahan ini dapat berisi berbagai jenis data, walau data itu hanya mendeskripsikan berkas atau metadata. 49
- 50. Unicode Names: Unicode merupakan paket karakter standar yang digunakan pada NTFS dan menggantikan karakter older-single byte ASCII. Setiap karakter pada kebanyakan bahasa yang natural adalah direpresentasikan dengan double-byte number dalam paket karakter Unicode. Improved File Attribute Indexing: Dalam NTFS juga terdapat kemampuan untuk memberi indeks pada atribut berkas, fungsinya ialah sebagai penglokasian dan sorting. Data Compression: Dalam kompresi data metode yang digunakan adalah Lempel- Ziv Compression. Dengan algoritma ini dipastikan tidak ada data yang hilang pada proses kompresi. 50
- 51. Encryption: NTFS juga menyediakan Encrypted File System atau EFS untuk perlindungan cryptografic pada berkas atau direktori. Reparse Points: Dalam NTFS, sebuah berkas atau direktori dapat berisi reparse point, dimana terdapat sekumpulan dari user-defined data. 51
- 52. Struktur Fisik NTFS Partisi Partisi NTFS secara teoritis hampir dapat memiliki semua jenis ukuran partisi. Namun ukuran partisi yang maksimum saat ini masih dibatasi oleh kapasitas hard disk. Pada NT4 juga masih memungkinkan terjadinya beberapa masalah instalasi pada partisinya, dan juga terjadi jika pada bagian-bagian dari partisi itu ukurannya melebihi 8Gbytes. 52
- 53. Struktur Partisi Seperti pada sistem berkas lainnya NTFS juga membagi semua tempat pada disk dalam bentuk cluster-cluster. Cluster adalah blok-blok data yang digunakan saat itu. NTFS mendukung untuk semua ukuran cluster, dari 512 bytes hingga 64 Kbytes. Namun yang standar ialah ukuran cluster 4 Kbytes. Berikut adalah ukuran default untuk cluster pada NTFS. 0-512 MB 512 bytes 513MB-1GB 1 KB 1025MB-2GB 2 KB 2GB-greater 4 KB 53
- 54. Ketika dilakukan pemformatan dengan menggunakan file system NTFS, dibuat beberapa system files dan Master File Table (MFT), yang mengandung infoermasi tentang semua file dan direktori pada partisi tersebut. Informasi pertama yang terdapat pada partisi yang menggunakan NTFS adalah Partition Boot Sector, yang dimulai pada sector 0 dan panjangnta dapat mencapai 16 sector. File pertama yang terdapat pada partisi yang menggunakan NTFS adalah Master File Table (MFT). Gambar dibawah ini menunjukan struktur partisi NTFS : 54
- 55. NTFS Patrition Boot Sector ♫ Partition Boot Sector mengandung informasi yang digunakan oleh file system untuk mengakses disk/partisi tersebut. ♫ Master Boot Record menggunakan Partiton Boot Sector ini untuk meload kernel dari sistem operasi. ♫ Partition Boot Sector adalah sector pertama dari suatu disk/partisi yang menggunakan NTFS. ♫ Partition Boot Sector ini sangat penting dalam partisi yang menggunakan NTFS. Salinan dari boot sector terdapat didalam disk. 55
- 56. Partition Boot Sector ini terdiri dari 3 bagian sebagai berikut : Bytes 0x00– 0x0A adalah instruksi jump dan OEM ID. Bytes 0x0B–0x53 adalah BIOS Parameter Block (BPB) dan extended BPB. Block ini mengandung parameter-parameter penting, seperti : Bytes Per Sector (WORD, offset 0x0B), Sectors Per Cluster (BYTE, offset 0x0D), Media Descriptor (BYTE, offset 0x15), Sectors Per Track (WORD, offset 0x18), Number of Heads (WORD, offset 0x1A), Hidden Sectors (DWORD, offset 0x1C), Total Sectors (LONGLONG, offset 0x28), dsb. Sisanyaadalah bootstrap code (diperlukan untuk boot sistem) dan penanda akhir sector. 56
- 57. NTFS Master File Table (MFT) Setiap file dalam partisi NTFS direpresentasikan dengan satu record dalam suatu file khusus yang disebut Master File Table (MFT) NTFS disk secara teori dibagi menjadi 2 bagian, pertama sebesar 12% dari kapasitas disk ditentukan menjadi area MFT. MFT adalah sebuah ruang dimana MFT metafile ditempatkan. Setiap data yang hendak ditempatkan di area ini sangat tidak dimungkinkan. Ini karena area MFT selalu dijaga tetap kosong. 57
- 58. Dan sisnya 88% adalah reperesentasi dari ruang kosong yang biasanya ditulis berkas-berkas. MFT MFT Place for Copy of the Place for Zone files first 16 MFT files records NTFS menggunakan 16 record yang pertama dari MFT untuk menyimpan informasi khusus. Record pertama dari MFT ini mendeskripsikan MFT itu sendiri, kemudian diikuti oleh MFT mirror record. Jika record pertama dari MFT mengalami kerusakan, maka NTFS membaca record kedua untuk mencari MFT mirror file, yang identik dengan record pertama. 58
- 59. Record ketiga sampai ke-16 dari MFT adalah log file. Log file ini digunakan untuk file recovery. Record ke-17 dan seterusnya dari MFT digunakan untuk mendeskripsikan file-file dan direktori-direktori yang terdapat dalam partisi tersebut. Berikut ini adalah gambaran sederhana struktur dari MFT : 59
- 60. 60
- 61. MFT mengalokasikan sejumlah space tertentu untuk setiap record. Atribut dari file disimpan dalam record ini. Direktori dan file yang berukuran kecil (kurang dari 1500 bytes), dapat seluruhnya dalam MFT record. MFT Record untuk direktori atau file yang berukuran kecil : Struktur seperti ini membuat akses file menjadi sangat cepat. 61
- 62. Direktori record disimpan dalam MFT seperti halnya file record. Direktori record tidak menyimpan data, melainkan menyimpan index. Direktori record yang berukuran kecil disimpan seluruhnya dalam MFT. Direktori record yang berukuran besar disimpan dan diatur dengan menggunakan B-tree. NTFS menggunakan atribut untuk menyimpan informasi-informasi dari semua file dan direktori. Dalam disk atribut ini dibagi menjadi dua komponen : header dan data. Header menyimpan tipe atribut, nama dan flag, serta mengidentifikasikan lokasi dari data atribut. NTFS mempunyai 14 tipe atribut sebagai berikut : 62
- 63. Attribute Type Description $VOLUME_VERSION Volume version $VOLUME_NAME Disk's volume name $VOLUME_INFORMATION NTFS version and dirty flag $FILE_NAME File or directory name $STANDARD_INFORMATION File time stamps and hidden, system, and read-only flags $SECURITY_DESCRIPTOR Security information $DATA File data $INDEX_ROOT Directory content $INDEX_ALLOCATION Directory content $BITMAP Directory content mapping $ATTRIBUTE_LIST Describes nonresident attribute headers $SYMBOLIC_LINK Unused $EA_INFORMATION OS/2-compatibility extended attributes $EA OS/2-compatibility extended attributes 63
- 64. NTFS menyimpan data atribut dalam MFT record jika memungkinkan. Jika data suatu atribut tersimpan dalam MFT, atribut itu adalah resident, jika tidak maka atribut tersebut nonresident. File name, standard information dan security atribut selalu bersifat resident. Atribut resident hanya terdapat jika data atribut cukup kecil untuk disimpan dalam MFT record. Jika data atribut adalah resident, maka atribut header menunjuk ke lokasi data didalam MFT record. Jika NTFS harus menyimpan data atribut diluar MFT, maka atribut header mengandung informasi yang menentukan lokasi data dalam disk. 64
- 65. Data-mapping information, dikenal juga sebagai run-information, memiliki header yang mengidentifikasikan cluster dari data atribut yang dipetakan dalam run-information. Pendekatan ini diperlukan karena atribut yang memiliki data dalam jumlah besar mungkin memiliki run-information yang tersebar dalam beberapa MFT record, setiap bagian dari run-information mencakup bagian yang berbeda dari file. Run entry mengandung : virtual cluster number (VCN), yaitu relatif cluster ofset dalam data atribut; logical cluster number (LCN), yaitu lokasi tempat data disimpan dalam disk; dan jumlah cluster yang berurutan pada posisi tersebut dalam disk. 65
- 66. Jika suatu file memiliki terlalu banyak atribut untuk disimpan dalam satu MFT record, NTFS menyediakan record tambahan dan menyimpan daftar atribut dalam record utama. Daftar atribut ini menunjuk ke lokasi atribut dalam record tambahan. 66
- 67. NTFS System Files NTFS memiliki beberapa system file, yang semuanya beratribut hidden. System file ini digunakan oleh file system untuk meyimpan metadata dan untuk mengimplementasikan file system tersebut. 67
- 68. Berikut ini adalah metadata yang disimpan dalam MFT : MFT System File File Name Kegunaan File Record Master file Mengandung satu record $Mft 0 file dasar untuk setiap file. table Salinan dari empat record Master file pertama dari MFT. File ini $MftMirr 1 menjamin akses MFT jika terjadi table 2 kerusakan pada record pertama.. Mengandung daftar langkah- langkah operasi dari file, Log file $LogFile 2 digunakan untuk perbaikan jika terjadi kerusakan sistem. Mengandung informasi tentang Volume $Volume 3 volume, seperti volume label dan volume version. 68
- 69. Attribute Table dari nama atribut, nomor, $AttrDef 4 dan deskripsinya. definitions Root file $ 5 root folder. name index Representasi dari volume, Cluster $Bitmap 6 menunjukan cluster yang sedang bitmap digunakan Mengandung BPB, yang digunakan untuk mount Boot sector $Boot 7 volume, dan bootstrap loader code, jika volume digunakan untuk boot. Bad cluster Mengandung bad cluster dari $BadClus 8 partisi tersebut. file Mengandung security Security file $Secure 9 descriptors yang unik untuk setiap file. 69
- 70. Mengubah huruf kecil untuk Upcase table $Upcase 10 mencocokan dengan karakter huruf besar unicode. Digunakan untuk berbagai NTFS pilihan ekstensi, seperti quota, extension $Extend 11 reparse point, dan data object file identifiers. Digunakan untuk kebutuhan 12–15 mendatang. 70
- 71. Direktori NTFS menggunakan atribut index untuk mengurutkan nama file. Entri dari direktori mengandung nama dari file dan salinan informasi standar file. Pendekatan ini menghasilkan peningkatan kinerja dalam pencarian direktori, karena NTFS tidak perlu membaca MFT record dari file untuk mendapatkan informasi dari direktori. Jika data entri untuk suatu direktori dapat dimuat seluruhnya dalam MFT record, satu tipe atribut, yaitu index root mendeskripsikan lokasi dari entri tersebut dalam record. Karena direktori dapat berkembang, maka NTFS mengalokasikan index buffer untuk menyimpan entri-entri tambahan. 71
- 72. Index allocation attribute header menentukan lokasi buffer. Pada NT 4.0 NTFS ukuran buffer ini adalah 4 KB. Entri-entri direktori dalam buffer ini panjangnya berbeda-beda, karena masing-masing mengandung nama file. Untuk membuat pencarian file menjadi seefisien mungkin, NTFS mengurutkan direktori didalam index root dan index allocation buffer. Pengurutan ini menghasilkan struktur tree. Gambar berikut ini adalah contoh sebuah direktori. Untuk penyederhanaan, direktori ini hanya mempunyai beberapa entri, tetapi entri-entri terpisah dalam index root dan dua index allocation buffer. 72
- 73. Panah merah menunjukan arah pencarian entri ketika terjadi pencarian dalam direktori. Panah hitam menunjukan bagaimana runs dalam index allocation attribute menunjuk pada dua allocation buffers. 73
- 74. Integritas dan pemulihan data NTFS adalah file system yang dapat melakukan pemulihan data dan menjamin konsistensi data dalam disk, dengan melakukan standard transaction logging. Jka terjadi disk failure, NTFS mengembalikan konsistensi dengan melakukan prosedur pemulihan yang mengakses informasi yang dsimpan dalam log file. Prosedur pemulihan yang dilakukan NTFS ini menjamin konsistensi sistem. Transaction logging hanya memerlukan sedikit sekali overhead. NTFS menjamin integritas data dengan melakukan operasi pemulihan pada saat program pertama kali mengakses NTFS, setelah komputer direstart. 74
- 75. NTFS memandang setiap operasi I/O yang mengubah system file sebagai transaction, dan mengatur setiap transaksi ini sebagai satu kesatuan. Suatu transactioni dapat berstatus completed atau rolled-back (misalnya jika NTFS kembali ke state sebelumnya pada saat terjadi disk failure). Untuk memastikan bahwa suatu transaction dapat completed atau rolled-back, NTFS merekam suboperasi dari transaction dalam log file sebelum transaction tersebut ditulis ke disk. Ketika suatu complete transaction direkam dalam log file, NTFS menjalankan suboperasi dari transaction pada volume cache. 75
- 76. Setelah meng-update cache, NTFS menyelesaikan transaction dengan merekam dalam log file bahwa seluruh transaction telah complete. Ketika suatu transaction selesai, NTFS memastikan bahwa seluruh transaction telah dilaksanakan. Pada saat operasi pemulihan, NTFS melakukan kembali setiap transaction yang telah dilakukan yang ditemukan dalam log file. Kemudian NTFS mencari transaction yang belum dilakukan ketika terjadi failure, dan membatalkan setiap suboperasi transaction yang terekam dalam log file. 76
- 77. NTFS menggunakan log file untuk mencatat semua informasi redo dan undo dari suatu transaction. NTFS menggunakan informasi redo untuk mengulangi transaction. Informasi undo memungkinkan NTFS untuk membatalkan transaction yang belum selesai atau salah. Cluster Remapping Ketika terjadi bad-sector error, NTFS melakukan pemulihan dengan menggunakan teknik cluster remapping. Ketika sistem operasi mendeteksi suatu bad-sector, NTFS secara dinamis memetakan ulang cluster yang mengandung bad sector dan mengalokasikan cluster baru untuk data dalam bad sector tersebut. Jika error terjadi pada saat pembacaan data, NTFS mengembalikan pesan read error kepada program pemanggil. 77
- 78. Jika error terjadi pada saat proses menulis, NTFS menulis data pada cluster yang baru, sehingga tidak ada data yang hilang. NTFS menyimpan alamat dari cluster yang mengandung bad sector dalam bad cluster file sehingga bad sector tidak digunakan kembali. 78
- 79. File Compression(Pendahuluan) Pada NTFS juga mendukung adanya kompresi pada sebuah basis berkas individual. Pada kompresi berkas ini algoritma kompresi berkas yang digunakan adalah algoritma kompresi Lempel-Ziv Algoritma Lempel-Ziv ini adalah lossless compresion, artinya algoritma ini menjaga hilang-nya data pada saat proses kompresi atau dekompresi 79
- 80. File Compression Kompresi data atau berkas sebenarnya adalah meminimalkan ukuran data atau berkas dengan mengurangi data yang berulang, karena pada data yang berupa teks sering terjadi pengulangan, misalnya pengulangan karakter a atau dapat juga karakter spasi. Sedangkan dalam proses pengkompresan itu sendiri dapat menggunakan beberapa algoritma kompresi, antara lain: Huffman encoding algorithm, Lempel-Ziv algorithm, dan lain- lain. Setiap algoritma kompresi memiliki masing-masing keunikan dalam meminimalkan data yang akan dikompres, hal ini berpengaruh pada ukuran data hasil kompresinya. 80
- 81. Compression Attribute Pada sebuah sistem berkas NTFS setiap berkas dan direktori akan mempunyai atribut kompresi. User dapat menentukan sebuah sistem berkas untuk dapat mendukung atribut kompresi untuk berkas-berkas dan direktori dengan menggunakan fungsi GetVolumeInformation dan memeriksa FS_FILE_COMPRESSION bit flag. Dan untuk menentukan atribut kompresi dari sebuah berkas atau direktori dapat digunakan GetFileAttributes atau GetFileAttributesEx. Jika atribut kompresi sebuah berkas ditentukan (FILE_ATTRIBUTE_COMPRESSED) maka semua data pada berkas telah terkompres. 81
- 82. Sebaliknya jika tidak ada atribut, maka tidak ada data yang terkompres. Atribut kompresi sendiri berupa sebuah indikator Boolean sederhana dari compression state. Kemudian atribut kompresi sebuah direktori menyediakan sebuah default compression attribute untuk sebuah berkas dan subdirektori yang baru dibuat. Ketika digunakan CreateFile atau CreateDirectory untuk menbuat berkas atau direktori baru, maka berkas atau direktori itu mewarisi atribut kompresi dari direktori induknya. 82
- 83. Compression State Setiap berkas dan direktori yang mendukung kompresi untuk berkas individu atau direktori akan memiliki compression state. Sementara atribut kompresi sebuah berkas atau direktori mengindikasikan sebuah berkas atau direktori terkompres atau tidak, maka compression state menunjukkan format dari data yang terkompres. Untuk menentukan compression state sebuah berkas atau direktori dapat digunakan FSCTL_GET_COMPREESION. 83
- 84. Compression state di-encode sebagai sebuah 16-bit value. Dan nilai compression state dari COMPRESSION_FORMAT_NONE menandakan suatu berkas tidak dikompres. Sedangkan nilai COMPRESSION_FORMAT_DEFAULT menandakan suatu berkas telah terkompres dengan format default compression. Dengan menggunakan FSCTL_SET_COMPRESSION kita dapat mengatur compression state sebuah berkas atau direktori. Pada operasi ini juga ditentukan atribut kompresi sebuah berkas atau direktori. 84
- 85. Mengubah compression state sebuah berkas menjadi nonzero value akan mengkompres berkas dengan format kompresi yang di-encode oleh nilai compression state. Dan mengubah compression state sebuah berkas menjadi zero value akan mengdekompres berkas. Sedangkan mengubah compression state sebuah direktori tidak menghasilkan apapun. Lalu untuk mendapatkan ukuran berkas ter-kompres dapat digunakan fungsi GetCompressedFileSize. Dan gunakan GetFileSize untuk memperoleh ukuran yang sebenarnya dari berkas yang dikompres. 85
- 86. Decompression File Untuk dekompres data pada berkas tunggal atau berkas multiple, sebuah aplikasi akan menggunakan fungsi LzExpand.dll. Pada dekompres berkas multipel, aplikasi akan melakukan beberapa tugas: 1. Membuka berkas sumber dengan mengguna-kan fungsi LZOpenFile. 2. Membuka tujuan dengan fungsi LZOpenFile. 3.Meng-copy berkas sumber ke berkas tujuan dengan fungsi LZCopy. 4. Menutup berkas-berkas dengan fungsi LZClose. 86
- 87. Reading from Compressed File Untuk dekompres sebuah berkas lengkap pada sebuah operasi tunggal, maka aplikasi dapat dekompres berkas terkompres pada sebagian waktu dengan menggunakan fungsi LZSeek dan LZRead. Kedua fungsi ini terutama sekali sangat berguna untuk mengekstrak bagian dari berkas yang besar. Untuk memperoleh informasi dari teks sebenarnya aplikasi akan mereposisi file pointer dengan LZSeek dan mengekstrak data karakter dengan fungsi LZRead. 87
- 88. Second Extended File System (Ext2 FS) 88
- 89. Latar belakang Second Extended File system (Ext2) dirancang oleh Rémy Card, sebagai file sistem yang extensible dan powerful untuk digunakan pada sistem operasi Linux. Ext2 merupakan File System yang paling banyak digunakan oleh para pengguna Linux Ext2 pertama kali dikembangkan dan diintegrasikan pada kernel Linux, dan sekarang ini sedang dikembangkan juga penggunaannya pada sistem operasi lainnya. 89
- 90. Tujuannya adalah untuk membuat suatu file system yang powerful, yang dapat mengimplementasikan file-file semantik dari UNIX dan mempunyai pelayanan advance features. 90
- 91. Konsep File dalam Unix Dalam sistem Unix File merupakan kumpulan data yang saling berhubungan, yang disimpan pada lokasi tertentu dalam disk. Inode adalah Informasi yang mengidentifikasikan suatu file secara unik. Inode mengidentifikasikan lokasi tempat file disimpan, dan karakteristik dati file tersebut. (owner, date, dsb); tetapi nama file tidak disimpan sebagai bagian dari inode. Informasi yang disimpan dalam inode antara lain : Lokasi blok data suatu file dalam disk. Ukuran file (jumlah bytes) Waktu dan tanggal pembuatan/modifikasi/akses dari suatu file user dan group ownership Permission settings 91
- 92. Nama tidak disimpan sebagai bagian dari file. File tidak mempunyai informasi tentang namanya sendiri. Nama merupakan suatu reference (link) ke suatu inode. Nama dari file disimpan dalam suatu file khusus yang disebut direktori. Teknik penyimpanan nama file ini memberikan beberapa keuntungan, yaitu : Memungkinkan struktur penyimpanan secara hierarkis Memperbolehkan multiple links (name) ke satu file yang sama “Regular links” harus menunjuk pada file yang berada pada directori yang sama, dan tidak dapat menunjuk ke direktori lain. "Symbolic links" dapat menunjuk pada file yang berada pada direktori lain, dan dapat menunjuk ke direktori lain. 92
- 93. 93
- 94. Konsep Direktori dalam Unix Direktori adalah file khusus yang mengandung daftar nama-nama dari file-file lainnya dan inode yang bersesuaian. Suatu direktori dapat menunjuk ke inode yang sama dengan menggunakan multiple links. Dua nama khusus terdapat dalam setiap direktori, yaitu “.” (titik) dan “..”(titik titik). Seperti halnya file lainnya, direktori tidak mempunyai informasi tentang namanya sendiri, sehingga menggunakan nama simbolis “.” untuk menunjuk ke direktori itu sendiri. Simbol “..” menunjuk ke parent dari direktori tersebut. Directori dapat mengandung nama-nama dari directori-directori lainnya. Hal ini menciptakan struktur tree 94
- 95. Puncak dari semua direktori adalah direktori “root” . Karena file tidak mengetahui namanya sendiri, maka direktori root tidak mempunyai nama tetapi direpresentasikan dengan single slash (/). Ketika menunjuk kepada suatu file yang spesifik atau direktori pada tree, digunakan konsep “pathname”: urutan direktori, dimulai dari root, setiap direktori dipisahkan dengan slashes (/). Struktur tree file system dapat terdiri dari beberapa disk, yang terlihat seolah-olah satu disk besar. Setiap satuan disk itu sebenarnya memiliki struktur treenya masing-masing dengan direktori root masing-masing. Root dari suatu disk diasosiasikan (mounted) oleh operating system dengan nama direktori pada disk lainnya untuk menghubungkan disk secara hierarkis. 95
- 96. 96
- 97. Kemampuan dasar EXT2 File system EXT2 mampu menyokong beberapa tipe file yang standar dari UNIX, seperti regular file, directories, device special files, dan symbolic links. EXT2 mampu mengatur file-file system yang dibuat dalam partisi yang besar. File system EXT2 mampu menghasilkan nama-nama file yang panjang. Maximum 255 karakter. EXT2 memerlukan beberapa blok untuk super user (root). 97
- 98. Kemampuan tambahan EXT2 File system EXT2 mampu menyokong beberapa ekstensi yang biasanya tidak diberikan dalam file system UNIX. Atribut-atribut dari file memperbolehkan user untuk mengubah perilaku kernel pada waktu bekerja pada suatu set file. Seseorang dapat mengatur atribut-atribut dalam suatu file atau direktori. Pada kasus-kasus selanjutnya, file-file baru yang dibuat di dalam direktori akan mewarisi atribut-atribut direktori tersebut. 98
- 99. Konsep Dasar EXT2, seperti juga file system lainnya, dibuat berdasarkan pemikiran bahwa data yang berada dalam file disimpan ke dalam blok-blok data. Blok-blok data ini memiliki panjang yang sama File system EXT2 memperbolehkan administrator untuk memilih logical block size pada waktu membuat file system tersebut. Ukuran-ukuran blok antara lain 1024, 2048, dan 4096 bytes. Dalam memakai ukuran-ukuran blok yang besar dapat mempercepat I/O karena permintaan I/O lebih sedikit, dan juga seek dari disk head akan lebih sedikit diperlukan untuk mengakses suatu file. 99
- 100. Setiap file disimpan dalam beberapa blok, tergantung pada ukuran file yang akan disimpan tersebut. Misalnya satu blok mempunyai ukuran 1024 bytes, maka file yang besarnya 1025 bytes akan menempati 2 blok. Dengan cara penyimpanan file seperti diatas berarti terjadi pemborosan rata-rata setengah blok untuk setiap file yang disimpan. Semakin besar ukuran blok semakin besar pula disk space yang terbuang. Untuk mengurangi beban kerja CPU, dan meningkatkan kinerja dari CPU dan memori, pemborosan blok dalam disk ini terpaksa harus terjadi. 100
- 101. Tidak semua blok yang ada dalam disk digunakan untuk menyimpan data. Beberapa blok digunakan untuk menyimpan informasi mengenai struktur dari file system. Ext2 menetapkan topologi dari file system dengan merepresentasikan setiap file dalam sistem dengan suatu data struktur inode. Suatu inode mendeskripsikan blok data yang ditempati oleh suatu file. Inode ini juga memberikan keterangan tentang hak akses sutu file, tipe dari file, serta waktu modifikasi terakhir dari suatu file. Setiap inode dalam Ext2 mempunyai suatu nomor yang unik, untuk mengidentifikasi inode tersebut. 101
- 102. Semua inode dari file system ini disimpan dalam suatu inode table. Dalam Ext2, secara sederhana directory merupakan suatu file khusus (directory juga dideskripsikan oleh suatu inode) yang mengandung pointer ke inode-inode dari isi directory tersebut (file atau directory). Ext2 mengimplementasikan fast symbolic links. Fast symbolic links tidak menggunakan data blok pada file system. Nama yang dituju tidak disimpan pada blok data melainkan disimpan di inode. Teknik ini dapat menghemat disk space yang digunakan (tidak mengalokasikan blok data) dan mempercepat operasi link (tidak membaca blik data ketika mengakses suatu link. 102
- 103. Ext2 memeriksa status dari file system secara terus menerus. Suatu field khusus pada superblock digunakan oleh kernel untuk mengindikasikan status dari file system. Ketika file system berada pada keadaan read/write mode, statusnya diset menjadi “not clean”. Ketika file system berada pada keadaan read-only mode, statusnya diset kembali menjadi “clean”. Pada saat boot, file system checker menggunakan informasi ini untuk menentukan apakah perlu dilakukan pemeriksaan file system atau tidak. Kernel code juga menyimpan error pada field ini. Ketika kernel code mendeteksi adanya inkonsistensi, file system ditandai sebagai “Errorneous”. 103
- 104. Susunan file dalam disk Tujuan yang ingin diperoleh dari cara penyimpanan file dalam disk : recoverable : jika terjadi error ketika melakukan penulisan data ke disk (terutama masalah dengan aliran listrik) keseluruhan isi dari file system dapat terjaga. struktur data yang ada harus memiliki kemudahan dan efisien dalam mengimplementasikan semua operasi file yang dibutuhkan. 104
- 105. penyusunan file dalam disk juga harus meminimalkan seek time dengan melakukan clustering terhadap data yang ada dalam disk. Disk drive membutuhkan waktu yang lebih lama untuk membaca dua potongan data yang terpisah berjauhan daripada jika kedua potongan data tersebut berdekatan. Struktur penyimpanan yang baik dapat meminimalkan seek time dengan cara mengelompokan potongan-potongan data dari file yang sama pada lokasi yang berdekatan. struktur penyimpanan yang baik juga harus menghemat penggunaan space dalam disk. 105
- 106. Partisi Partisi adalah tingkat pertama dari susunan disk. Setiap disk harus memiliki satu atau beberapa partisi. Penggunaan partisi dimaksudkan agar dalam satu phisycal disk dapat terdiri dari beberapa file system di setiap partisinya. Setiap file system EXT2 membutuhkan satu partisi, bahkan satu partisi penuh. 106
- 107. Group File system EXT2 dibagi dalam beberapa group yang menjadi bagian-bagian dalam suatu partisi. Pembagian ke dalam beberapa group tersebut akan berhasil setelah file system sudah diformat, dan tidak bisa diubah tanpa diformat ulang. Setiap group memiliki satu superblock, satu group descriptor, satu block bitmap, satu inode bitmap, dan data blocks. Susunannya berurut dari superblock sampai ke data blocks. 107
- 108. Struktur Fisik ♪ Struktur fisik dari file system EXT2 sangat dipengaruhi oleh rancangan dari file system BSD ♪ Suatu file system dibangun atas beberapa group blok. Boot Block Block ………... Blok Sector Group 1 Group 2 Group n ♪ Setiap group blok memiliki satu copy-an yang penting tentang informasi pengontrolan file system (superblock dan file system descriptors) dan juga mengandung bagian dari file system) and also contains a part of the filesystem ( blok bitmap, inode bitmap, satu bagian dari inode table, data blok). 108
- 109. ♪ Struktur dari suatu blok group direpresentasikan seperti tabel ini: Super FS Block Inode Inode Data Block Desc. Bitmap Bitmap Table Blocks ♪ Penggunaan group blok mempunyai kunggulan dalam hal reliability. Karena struktur kontrol direplikasikan pada setiap group blok, mudah untuk me-recover dari file system ketika terjadi corrupt pada superblock. ♪ Struktur ini juga membantu untuk memperoleh kinerja yang baik. Dengan mengurangi jarak anatara tabel inode dengan blok data maka memungkinkan untuk mengurangi seek pada diak ketika melakukan I/O pada file. 109
- 110. ♪ Dalam file system EXT2, direktori-direktori diatur sedemikian rupa sehingga menjadi linked-list dengan entries length yang variable. ♪ Setiap entry mengandung inode number, panjang entry, nama file dan panjangnya. ♪ Dengan menggunakan entry yang panjangnya variable, memungkinkan untuk mengimplementasikan nama file yang panjang tanpa memboroskan disk space dalam direktori. 110
- 111. Peningkatan Kinerja Dalam Linux, kernel code dari file system EXT2 memiliki banyak pengoptimisasian kinerja, yang cenderung untuk meningkatkan kecepatan I/O ketika membaca atau menulis file-file. File system EXT2 memenfaatkan keunggulan dari buffer cache management dengan melakukan readaheads (pembacaan dimuka). Ketika harus membaca suatu blok, kernel code meminta I/O pada beberapa blok. Dengan cara ini, dapat dijamin bahwa blok berikutnya yang akan dibaca telah diload ke buffer chace. 111
- 112. Group blok digunakan untuk mengelompokan inode-inode yang berhubungan dan data. Kernel code berusaha untuk mengalokasikan blok data untuk suatu file pada group yang sama dengan inodenya. Hal ini dimaksudkan untuk mengurangi seek yang terjadi ketika kernel membaca inode dan blok datanya. Ketika menulis data pada file, Ext2 memprealokasikan sampai 8 blok yang berdekatan ketika mengalokasikan blok baru. rata-rata preallocation hit sekitar 75% bahkan pada file system yang penuh pemakaiannya. Dengan prealokasi ini diperoleh kinerja penulisan yang baik. Hal ini juga memungkinkan blok-blok yang berdekatan dialokasikan untuk suatu file, sehingga mempercepat pembacaan berikutnya secara sekuensial. 112
- 113. Kedua pengoptimisasian pengalokasian menghasilkan penempatan yang sangat baik untuk : File-file berhubungan dengan menggunakan group-group blok, Blok-blok yang berhubungan menggunakan 8 bits clustering dari alokasi blok. 113

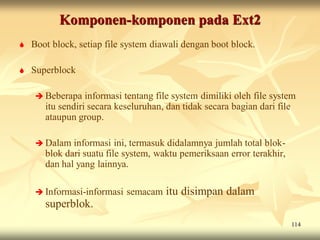

- 114. Komponen-komponen pada Ext2 Boot block, setiap file system diawali dengan boot block. Superblock Beberapa informasi tentang file system dimiliki oleh file system itu sendiri secara keseluruhan, dan tidak secara bagian dari file ataupun group. Dalam informasi ini, termasuk didalamnya jumlah total blok- blok dari suatu file system, waktu pemeriksaan error terakhir, dan hal yang lainnya. Informasi-informasi semacam itu disimpan dalam superblok. 114
- 115. Superblock mengandung informasi yang mendeskripsikan status dari file system internal. Superblok memperbolehkan file system manager untuk menggunakan dan mengatur file system. Superblok terletak pada offset 1024 yang tetap pada device, dan panjangnya 1024 bytes. Superblok pertama adalah yang paling penting, karena superblok ini dibaca ketika file system dimount. 115
- 116. Informasi dalam superblok itu sangat penting. File system bahkan tidak bisa disusun tanpa adanya informasi-informasi tersebut. Apabilaterjadi error disk pada saat meng-update superblok, maka keseluruhan file system akan rusak dan hancur. Oleh karena itu, copy dari superblok disimpan dalam setiap group. Apabila superblok pertama rusak, maka file copy yang redundant tersebut digunakan untuk memperbaikinya. 116
- 117. Group descriptor Group descriptor menyimpan informasi dari setiap group. Setiap group descriptor adalah sebuah pointer ke tabel inode (lebih dari satu inode pada satu saat) dan allocation bitmaps untuk inode dan blok data. Allocation bitmap adalah suatu daftar bit yang menunjukan blok atau inode yang sedang digunakan. Misalnya jika blok data nomor 123 sedang digunakan maka nomor bit 123 pada data bitmap diset. Dengan menggunakan data dan inode bitmap, file system dapat menentukan blok dan inode yang sedang digunakan dan blok dan inode mana yang dapat digunakan berikutnya. 117
- 118. Inode Setiap file dalam disk diasosiasikan oleh tepat satu inode. Inode ini menyimpan informasi penting mengenai file, seperti create dan modify times, permission, owner, tipe file, dan lokasi penyimpanan file tersebut dalam disk. Data dalam file tidak disimpan dalam inode, melainkan inode menunjuk ke lokasi data dalam disk. Pada setiap inode terdapat lima belas pointer ke blok data. Hal ini tidak berarti bahwa panjang maksimum suatu file hanya lima belas blok (panjang file dapat lebih dari 15 blok). 118
- 119. 13 pointerpertama menujuk secara langsung ke blok yang mengandung data. Jika suatu file besarnya 13 blok atau kurang maka data pada file ditunjuk langsung oleh pointer, dan dapat diakses dengan cepat. Pointer ke-14 disebut indirect pointer, dan menunjuk ke blok yang berisi pointer-pointer, setiap pointer ini menunjuk ke data pada disk. Pointer ke-15 disebut doubly indirect pointer, setiap pointer ini menunjuk ke blok yang berisi pointer-pointer yang menunjuk ke blok yang berisi pointer-pointer yang menunjuk ke data pada disk. 119
- 120. skema ini memungkinkan akses langsung pada semua data dari file yang kecil (kurang dari 14 blok) dan tetap dapat mengakses data dari file yang sangat besar dengan beberapa akses tambahan. Pada umumnya ukuran file tidak terlalu besar, karena itu hampir semua file dapat diakses dengan cepat dengan skema ini. Inode disimpan dalam tabel inode. Lokasi dan ukuran tabel inode ditentukan pada saat format, dan tidak dapat diubah tanpa melakukan format ulang. Hal ini juga berarti bahwa jumlah maksimum file dalam file system juga ditetapkan pada saat format. 120
- 121. Third Extended File System (Ext3) 121
- 122. EXT3 merupakan suatu journalled filesystem Journalled filesystem didesain untuk membantu melindungi data yang ada di dalamnya. Dengan adanya journalled filesystem, maka kita tidak perlu lagi untuk melakukan pengecekan kekonsistensian data, yang akan memakan waktu sangat lama bagi harddisk yang berkapasitas besar. EXT3 adalah suatu filesystem yang dikembangkan untuk digunakan pada sistem operasi Linux. EXT3 merupakan hasil perbaikan dari EXT2 ke dalam bentuk EXT2 yang lebih baik dengan menambahkan berbagai macam keunggulan. 122
- 123. Keunggulannya: Availability : ∂ EXT3 tidak mendukung proses pengecekan file system, bahkan ketika system yang belum dibersihkan mengalami “shutdown”, kecuali pada beberapa kesalahan hardware yang sangat jarang. ∂ Hal seperti ini terjadi karena data ditulis atau disimpan ke dalam disk dalam suatu cara sehingga file system-nya selalu konsisten. ∂ Waktu yang diperlukan untuk me-recover ext3 file system setelah system yang belum dibersihkan dimatikan tidak tergantung dari ukuran file system atau jumlah file; tetapi tergantung kepada ukuran “jurnal” yang digunakan untuk memelihara konsistensi. Jurnal dengan ukuran awal(default) membutuhkan sekitar 1 sekon untuk recover (tergantung dari kecepatan hardware). 123
- 124. Integritas Data Dengan menggunakan file sistem ext3 kita bisa mendapatkan jaminan yang lebih kuat mengenai integritas data dalam kasus dimana sistem yang belum dibersihkan dimatikan (shutdown). Kita bisa memilih tipe dan level proteksi yang diterima data. Kita bisa memilih untuk menjaga agar file system tetap konsisten, tetapi tetap mengijinkan kerusakan terhadap data dalam file system dalam kasus dimatikannya (shutdown) system yang belum dibersihkan; ini bisa memberikan peningkatan kecepatan pada beberapa keadaan. 124
- 125. Secara alternatif kita bisa memilih untuk lebih memastikan bahwa data konsisten dengan bagian dari file system; ini berarti kita tidak akan pernah melihat “garbage data” pada file-file yang baru ditulis ulang setelah terjadi “crash”. Pilihan yang aman yakni menjaga kekonsistenan data sebagai bagian dari file system adalah pilihan default 125
- 126. Kecepatan Meskipun melakukan penulisan suatu data lebih dari satu kali, ext3 seringkali lebih cepat daripada ext2 karena sistem penjurnalan ext3 mengoptimasi pergerakan head “hard drive”. Kita bisa memilih dari tiga mode penjurnalan untuk mengoptimasi kecepatan, memilih untuk melakukan “trade off” terhadap integritas data, yaitu: Mode pertama, data = writeback, membatasi jaminan integritas data, memperbolehkan data yang lama untuk muncul dalam file-file setelah terjadi “crash” 126
- 127. Mode kedua, data = ordered(mode default), menjamin bahwa data konsisten dengan file system; file-file yang baru ditulis tidak akan pernah menjadi “garbage contents” setelah terjadi crash. Mode terakhir, data = journal, membutuhkan jurnal yang lebih besar untuk kecepatan yang wajar dalam sebagian besar kasus dan oleh karena itu membutuhkan waktu lebih banyak untuk “recover” dalam kasus dimatikannya system yang belum dibersihkan (unclean shutdown), tetapi terkadang lebih cepat untuk operasi-operasi basis data tertentu. 127
- 128. Easy Transition Adalah hal yang mudah untuk mengubah dari ext2 menjadi ext3 dan mendapatkan keuntungan-keuntungan dari sistem penjurnalan yang kuat, tanpa harus format ulang. Ada dua cara untuk melakukan transisi : Program instalasi Red Hat Linux menawarkan untuk men- transisi file system yang ada ketika kita meng-upgrade sistem. Yang perlu dilakukan adalah memilih satu “checkbox” setiap file sistem. Program tune2fs bisa menambahkan jurnal ke file system ext2 yang sudah ada. Bila file system sudah di-mount ketika ditransisi, maka jurnal akan bisa dilihat seperti file. Sebaliknya kalu belum di-mount jurnal akan tersembunyi dan tidak akan muncul di file system. Hanya dengan menjalankan tune2fs –j /dev/hdal dan merubah ext2 menjadi ext3 /etc/fstab. 128
- 129. Konsep Journaling Inkonsistensi pada file system dapat terjadi jika file system tidak di unmounted. Misalnya jika proses penulisan data ke disk sedang berlangsung ketika terjadi system crash. Program aplikasi mungkin sedang meng-update data yang terkandung dalam file dan sistem mungkin sedang meng-update metadata dari file system. Metadata mengandung informasi mengenai blok-blok yang dialokasikan untuk masing-masing file, direktori tempat suatu file berada, dan sebagainya. 129
- 130. Journaling file system memaksimalkan konsistensi dari file system karena setiap perubahan dicatat dalam log sebelum perubahan dilakukan pada file system, dan catatan ini disimpan sampai perubahan pada file system terlaksana dengan aman Untuk meminimalkan inkonsistensi pada file system dan meminimalkan waktu restart sistem, journaling file system mencatat perubahan yang akan dilakukan pada file system sebelum perubahan tersebut dilakukan pada file system. Catatan ini disimpan pada bagian terpisah dari file system, biasanya disebut “journal” atau “log”. Jika perubahan ini tercatat dengan aman, journaling file system melakukan perubahan itu pada file system kemudian menghapus catatan perubahan itu dari log. 130
- 131. Ketika melakukan reboot pada komputer yang menggunakan journaling file system, mount program dapat menjamin konsistensi dari file system dengan memeriksa pada log apakah ada perubahan yang belum dilaksanakan kemudian melaksanakan perubahan tersebut pada file system. Sistem tidak perlu memeriksa konsistensi dari keseluruhan file system, sehingga proses reboot jauh lebih cepat. Journaling file system ini juga meminimalkan hilangnya data. 131
- 132. Ext3 menyediakan tiga mode journaling sebagai berikut : journal - mencatat semua perubahan pada file system dan metadata. Paling lambat diantara ketiga mode journaling Ext3. Mode ini meminimalkan kemungkinan hilangnya perubahan yang terjadi pada setiap file dalam file system Ext3. ordered - hanya mencatat perubahan yang terjadi pada metadata, dan membiarkan data pada disk diupdate sebelum perubahan pada metadata dari file tersebut dilakukan. Mode jounaling ini adalah mode journaling default yang digunakan oleh Ext3. writeback - hanya mencatat perubahan pada metadata, tetapi bergantung pada proses penulisan standar dari file system untuk menulis perubahan data dari file kedalam disk. Mode ini adalah mode journaling tercepat yang dimiliki Ext3. 132
- 133. Menggunakan mode “journal” berarti bahwa Ext3 harus mencatat setiap perubahan pada file system sebanyak dua kali, pada journal dan pada file system itu sendiri. Hal ini dapat mengurangi kinerja dari file system secara keseluruhan. Namun mode ini meminimalkan kemungkinan hilangnya perubahan yang akan dilakukan pada file system, karena update pada metadata maupun update dari file data disimpan dalam journal dan dapat dilakukan kembali setelah sistem di-reboot. 133
- 134. Menggunakan mode “ordered” berarti hanya perubahan pada metadata yang dicatat. Hal ini mengurangi pengulangan penulisan pada file system dan journal, sehingga mode ini lebih cepat. Karena perubahan pada file data tidak dicatat maka perubahan ini harus dilaksanakan sebelum perubahan pada metadata yang bersesuaian dilakukan. Menggunakan mode “writeback” lebih cepat daripada dua mode lainnya karena mode ini hanya mencatat perubahan pada metadata dan tidak menunggu perubahan pada file data yang bersangkutan dilakukan. Karena update pada file data dilakukan secara asinkronus dengan perubahan pada metadata, file dalam file system dapat mengalami inkonsistensi metadata, namun hal ini tidaklah fatal. 134
- 135. Mengapa memilih Ext3 EXT3 baik ke depan maupun ke belakang tetap compatible dengan EXT2, yaitu dengan memperbolehkan users untuk tetap menyimpan file systems yang sudah dimiliki sebelumnya dengan hanya menambahkan kemampuannya untuk journaling yang dapat dilakukan dengan mudah. Lebih jauh lagi, sebuah EXT3 file system dapat di-mounted sebagai EXT2 tanpa harus membuang journal-nya , selama versi terakhir dari e2fsprogs ( Seperti yang diikutsertakan dalam Red Hat Linux 7.2) telah di-install. 135
- 136. EXT3 menguntungkan karena dibuat dari hasil perbaikan dan peningkatan kualitas dari EXT2 yang memakan waktu cukup lama. Ini berarti bahwa EXT3 juga memiliki sifat robustness yang sudah banyak dikenal orang dari EXT2, tetapi juga sebagaimana feature- feature baru yang ditambahkan ke EXT2, feature-feature tersebut dapat juga dibawa ke EXT3 dengan sedikit kesulitan. Sebagai contoh, ketika suatu atribut yang sudah diperluas (seperti meng-enable access control list) atau Htrees (Htrees membuat operasi-operasi pada direktori menjadi begitu cepat dan dapat ditingkatkan hingga direktori-direktori yang amat besar) ditambahkan ke EXT2, maka akan relatif mudah untuk menambahkannya ke EXT3. EXT3 sama seperti EXT2 yaitu memiliki tim multi-vendor dari para developer yang mengembangkan dan juga mengerti dengan baik file system tersebut. Pengembangannya tidak bergantung pada siapapun atau organisasi manapun. 136
- 137. EXT3 menyediakan dan menggunakan suatu generic journaling layer (jbd) yang dapat digunakan dalam konteks lain. EXT3 tidak hanya melakukan journal dalam file system saja, tetapi juga dalam device-device lain jadi sebagaimana device NVRAM tersedia dan didukung oleh Linux, EXT3 juga akan mampu mendukungnya. EXT3 mempunyai kecocokan terhadap banyak platform, bekerja pada komputer dengan arsitektur 32 dan 64 bit, juga dapat bekerja pada sistem yang menggunakan little-endian ataupun big-endian. Semua sistem (sekarang ini termasuk berbagai turunan dari UNIX, BeOS, dan Windows) yang mempunyai kemampuan untuk mengakses file-file dari file system EXT2 juga dapat mengakses file- file dari file system EXT3. 137
- 138. EXT3 memiliki banyak journaling mode. EXT3 dapat men-journal semua file data dan metadata (data=journal), atau juga dapat men- journal metadata tetapi bukan file data (data=ordered atau data=writeback). Ketika sedang tidak men-journal file data, kita dapat memilih untuk menulis file system data sebelum metadata (data=ordered; yang menyebabkan semua metadata menunjuk ke data yang valid), atau sedikitpun tidak meng-handle file data secara khusus (data=writeback; file system akan menjadi konsisten, tetapi data yang lama mungkin dapat muncul dalam file-file sesudah terjadi unclean system shutdown). Ini memberikan administrator kekuasaan untuk membuat trade off antara kecepatan dan kekonsistensian data, dan untuk mengatur kecepatan untuk pola-pola penggunaan khusus. 138
- 139. Membuat file sistem EXT3 Untuk menambah suatu disk drive dan menyederhanakan file system pada linux, sebagai contoh Red Hat Linux, kita harus membuat partisi terhadap hard disk terlebih dahulu dengan menggunakan program fdisk misalnya, lalu mem-format file system-nya 139
- 140. Cara membuat partisi dengan fdisk Untuk menggunakan fdisk, pertama-tama buka shell prompt dan log in sebagai root user. Perintah fdisk memerlukan spesifikasi dari device yang akan dipartisi sebagai argument dari perintah tersebut. Berikut akan diberikan contoh, device yang digunakan adalah /dev/hdb, yang berhubungan dengan device kedua dari saluran IDE primer. Untuk memulai: /sbin/fdisk /dev/hdb 140
- 141. Memformat File Sistem ext3 dengan perintah mkfs Setelah membuat partisi pada disk drive dengan menggunakan program partisi seperti fdisk, kita membuat file sistem ext3 pada masing-masing partisi dengan menggunakan mkfs. Untuk melakukan ini kita harus log in sebagai root dan melakukan perintah /sbin/mkfs -t ext3 /dev/hdbX 141
- 142. Meng-convert ke ext3 Program tune2fs bisa menambahkan jurnal langsung ke file sistem ext2 tanpa harus mengubah data yang sudah ada. Bila file system sudah di-mount ketika dalam masa transisi, jurnal akan bisa dilihat dalam bentuk .journal di dalam direktori root dalam file system. Kalau belum di-mount maka jurnal akan tersembunyi(hidden) dan tidak akan pernah muncul dalam file system. Untuk mengkonversi file system dari ext2 ke ext3 , log in sebagai root dan melakukan perintah: /sbin/tune2fs -j /dev/hdbX pada perintah di atas hdb digantikan dengan drive letter dan X dengan jumlah partisi. 142
- 143. Setelah melakukan ini, pastikan bahwa anda merubah tipe partisi dari ext3 menjadi ext3 dalam in/etc/fstab. Kalau yang ditransisi adalah file system yang merupakan root, maka kita harus menggunakan initrd (atau disk RAM) untuk melakukan boot. Untuk membuatnya, jalankan program mkintrd, cara mgnggunakannya adalah ketikkan man mkinitrd. Serta pastikan konfigurasi LILO dan GRUB anda me-load initrd. Bila terjadi kegagalan dalam melakukan perubahan ini, sistem akan terus melakukan boot, tetapi file system root akan di-mount sebagai ext2 bukan ext3. 143
- 144. EXT3 menyediakan dan menggunakan suatu generic journaling layer (jbd) yang dapat digunakan dalam konteks lain. EXT3 tidak hanya melakukan journal dalam file system saja, tetapi juga dalam device-device lain jadi sebagaimana device NVRAM tersedia dan didukung oleh Linux, EXT3 juga akan mampu mendukungnya. EXT3 mempunyai kecocokan terhadap banyak platform, bekerja pada komputer dengan arsitektur 32 dan 64 bit, juga dapat bekerja pada sistem yang menggunakan little-endian ataupun big-endian. Semua sistem (sekarang ini termasuk berbagai turunan dari UNIX, BeOS, dan Windows) yang mempunyai kemampuan untuk mengakses file-file dari file system EXT2 juga dapat mengakses file- file dari file system EXT3. 144
- 145. Mengapa kita bisa mempercayai EXT3? Di bawah ini akan dituliskan beberapa hal yang telah dilakukan oleh EXT3 (berdasarkan penelitian yang dilakukan oleh Michael K. Johnson dkk.) yang dapat meyakinkan bahwa EXT3 aman untuk menangani data-data dari pemakai: Michael K. Johnson dkk. telah memeriksa EXT3 terhadap berbagai macam kondisi, termasuk kesalahan alokasi memori yang dapat terjadi kapan saja. Mereka telah mengujinya berulang- ulang dan seringkali ( setiap saat kodenya diubah) dengan memaksa error dan lalu memeriksa kekonsistensian file system- nya. 145
- 146. Michael K. Johnson dkk. telah memeriksa dan menguji EXT3 dalam hal interaksi yang buruk dengan VM subsystem, mereka mencari dan memperbaiki beberapa interaksi. Sebuah journaling file system meletakkan banyak tekanan pada VM subsystem dan mereka telah menemukan dan memperbaiki bugs pada EXT3 dan VM subsystem pada proses pemeriksaan dan pengujian ini. Setelah melewati ribuan jam untuk proses pemeriksaan dan pengujian ini, mereka akhirnya amat sangat percaya terhadap sifat robustness dari file system EXT3 ini. Michael K. Johnson dkk. telah melakukan uji tekanan di bawah kumpulan konfigurasi-konfigurasi yang besar. Pekerjaan ini telah menghabiskan ribuan jam untuk merencanakan load testing pada banyak variasi hardware dan konfigurasi file system, sebagaimana banyaknya kasus yang akan diuji. 146
- 147. Michael K. Johnson dkk. telah mengatur untuk memperbolehkan user memilih untuk memeriksa kekonsistensian file system setelah terjadi unclean system shutdown, meskipun file system-nya telah ditandai “clean”, dengan alasan untuk menghadapi kemungkinan hardware menyebabkan corruption. Hal ini disebabkan oleh gangguan atau kerusakan hardware, dan khususnya adalah gangguan sumber daya listrik, dapat menyebabkan data “sampah” ditulis hampir pada semua tempat di disk. Menekan tombol reset tampaknya bukanlah pemicu dari masalah ini, tetapi gangguan sumber daya yang dapat diasosiasikan dengan kejadian seperti sambaran kilat dan pohon yang jatuh menimpa kabel tiang listrik lebih cenderung mengakibatkan kerusakan yang dapat merusak data dan jalur penyimpanan menuju disk. 147
- 148. IDE system cenderung sedikit lebih rentan terhadap masalah ini daripada SCSI system dalam bagian karena disk IDE lebih cenderung mengimplementasikan looser caching algorithms. Feature ini diimplementasikan dengan menggunakan file /.autofsck. Jika root user menghapus file tersebut selama operasi normal, maka sistem akan menawarkan untuk memeriksa kekonsistensian file system pada waktu boot. Jika /.autofsck hilang dan user memilih untuk memaksa pemeriksaan kekonsistensian file system, maka efeknya akan sama seperti apabila file /forcefsck ada. 148
- 149. Perbandingan FAT32 VS NTFS Berikut ini akan dibandingkan kinerja dan kemampuan dari FAT32 dengan NTFS. Kriteria-kriteria yang menjadi dasar perbandingan kedua file system ini antara lain : Kecepatan akses Ukuran partisi dan banyak file Keamanan data daya tahan Efisiensi penggunaan disk space Kecocokan dengan file system lainnya. 149
- 150. Kecepatan akses NTFS dapat mengakses file dengan cepat karena NTFS menyimpan data atribut dalam MFT, namun jika file terfragmentasi menjadi banyak bagian, maka perpindahan head dari disk akan memperlambat pengaksesan. Pada FAT32, proses pengaksesan file akan jauh lebih lambat jika file terfragmentasi dan bagian-bagiannya tersebar berjauhan dalam disk. Pada NTFS satu cluster direpresentasikan dengan 1 bit, sehingga NTFS membutuhkan waktu yang jauh lebih sedikit untuk menemukan free space dibandingkan dengan FAT32. 150
- 151. Dalam pencarian free cluster, FAT melakukan pemeriksaan pada tabel FAT untuk menemukan free cluster. Secara umum NTFS mempunyai kecepatan akses file yang lebih baik daripada FAT32. 151
- 152. Ukuran partisi dan banyak file Baik NTFS maupun FAT32 mempunyai ukuran maksimum partisi sebesar 2 terabytes. NTFS memiliki ukuran maksimum file yang hampir tidak terbatas, terbatas sampai sebesar ukuran partisi. Sedangkan FAT32 mempunyai ukuran maksimum file sebesar 4 gigabytes. NTFS dan FAT32 mempunyai jumlah maksimum file yang hampir tidak terbatas. 152
- 153. FAT32 mempunyai batas maksimum jumlah cluster sebanyak 268.435.456 cluster dalam satu partisi, sedangkan NTFS jumlah cluster maksimumnya hampir tidak terbatas. Struktur direktori NTFS lebih efektif daripada FAT32. jika dalam suatu direktori terdapat ribuan file maka kecepatan NTFS jauh lebih cepat daripada FAT32. 153
- 154. Keamanan data NTFS memiliki built-in security, yang memungkinkan untuk mengatur permission dari masing-masing file maupun direktori. Hal ini merupakan salah satu keunggulan NTFS yang tidak dimiliki FAT32. keunggulan ini menyebabkan NTFS sangat baik untuk komputer yang berbasis network. 154
- 155. Daya tahan NTFS menggunakan standart transaction logging, sehingga pemulihan terhadap kesalahan yang tidak diinginkan dapat dilakukan dengan mudah. FAT32 tidak memiliki metode untuk melakukan perbaikan dan pemulihan data, sehingga sistem ini rentan terhadap kerusakan. NTFS lebih unggul dari FAT32 dalam hal daya tahan dan keamanan data. 155
- 156. Efisiensi penggunaan disk space Penggunaan disk space pada NTFS lebih hemat daripada FAT32 karena NTFS menggunakan ukuran cluster yang lebih kecil. Ukuran cluster yang kecil membuat disk space yang terbuang lebih sedikit. 156
- 157. kecocokan dengan file system lain Pertisi yang menggunakan NTFS hanya dapat diakses oleh partisi lain yang juga menggunakan NTFS. Partisi yang menggunakan NTFS tidak dapat dibaca oleh partisi yang menggunakan FAT. Partisi yang menggunakan FAT32 dapat diakses oleh partisi lain baik yang menggunakan FAT32 maupun NTFS. FAT32 lebih compatible, baik dengan FAT32 sendiri maupun NTFS. 157
- 158. Table perbandingan FAT32 VS NTFS Kriteria FAT32 NTFS Ukuran maksimum 2 TB 2 TB partisi Jumlah maksimum 268.435.456 Hampir tak terbatas cluster Jumlah file maksimum Hampir tak terbatas Hampir tak terbatas Ukuran file maksimum Hanya dibatasi oleh 4 GB ukuran patrisi Nama file Maksimum 255 Maksimum 255 karakter karakter Security tidak memiliki Memiliki file fasilitas file security permission 158
- 159. Lokasi boot sector Sector pertama Sector pertama dan terakhir System Records Mirror Second copy of FAT MFT Mirror File Daya tahan dan Rendah Daya tahan tinggi, pemulihan data karena menggunakan standart transaction logging Efisiensi penggunaan Cukup baik Sangat baik disk space Kinerja Baik untuk ukuran Baik untuk ukuran partisi yang kecil partisi yang besar 159
- 160. Perbandingan EXT2 VS EXT3 Secara umum prinsip-prinsip dalam EXT2 sama dengan EXT3. Metode pengaksesan file, keamanan data, dan penggunaan disk space antara kedua file system ini hampir sama. Perbedaan mendasar antara kedua file system ini adalah konsep journaling file system yang digunakan pada EXT3. Konsep journaling ini menyebabkan EXT2 dan EXT3 memiliki perbedaan dalam hal daya tahan dan pemulihan data dari kerusakan. Konsep journaling ini menyebabkan EXT3 jauh lebih cepat daripada EXT2 dalam melakukan pemulihan data akibat terjadinya kerusakan. 160
