興亞太節能科技股份有限公司的frigaid技術利用納米科技提升空調系統的能效，改善冷凍能力並降低耗電量。透過實際案例證實該技術能顯著提高主機性能系數(COP)，並帶來可觀的電費節省。該技術在不同場所的應用，顯示出持續的節能效果和經濟收益。
Frigaid添加 冰水主機節能
- 1. 興亞太節能科技股份有限公司 宏麗水處理有限公司 冷凍空調節能 性能提昇技術 Performance Enhancement Energy Saving Technology ® FRIGAID
- 2. 冰水主機系統圖 一、 FRIGAID 原理 冰水出入口 冷卻水出入口 壓縮機 蒸發器 冷凝器
- 3. 中央空調主機長期運轉 性能劣化時 常見徵兆與問題分析 ® FRIGAID
- 4. 《 ASHRAE Research Presented 》 --- 美國空調協會研究報告 --- Carbon Deposits ( 積碳 ) Contaminants ( 污染物 ) Stagnant oil ( 積滯的油漬 ) ※ 壓縮機運轉過程中，將停留於冷媒側系統內，造成 熱傳效率下降 ，所能提供之 冷凍能力 也將大幅減少。 ※ 壓縮機作功增加，主機性能 COP 降低 ， KW/RT 耗電量增加 。
- 7. FRIGAID 高科技節能產品 1997 年 3 月引進台灣，由美國 Moletec Corp. 授權 亞洲 總代理 企業定位 冷凍空調 冷媒側節能技術 FRIGAID 冷媒側添加劑
- 8. FRIGAID ® 節能技術特性 利用 奈米科技 產生 5x10 -10 米 0.5 奈米之極化電磁分子，隨同冷媒添加於系統中，它對金屬比冷凍油更具有親和性， 可清除原來附著在熱交換器管內壁之油膜，同時增加熱傳效益。
- 9. FRIGAID 分子是以極高難度極化合成技術，將 6 個氯原子連接在末端 3 個碳原子上，形成強大負電荷中心，由於金屬帶正電，可使 兩者結合為一體且永久安定，永遠不會發生脫附現象。 FRIGAID ® 節能技術特性 Name ： α-olefin Formula ： C 12 H 20 Cl 6 H H H H H H H H H Cl Cl Cl ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ H － C － C － C － C － C － C － C － C － C － C － C － C － Cl ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ H H H H H H H H H H Cl Cl
- 10. H H H H H H H H H Cl Cl Cl ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ H － C － C － C － C － C － C － C － C － C － C － C － C － Cl ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ H H H H H H H H H H Cl Cl 金屬 Name ： α-olefin Formula ： C 12 H 20 Cl 6 FRIGAID ® 節能技術特性
- 11. FRIGAID ® 節能技術特性 ( 改善前 ) C.O.P = Heat Transfer Surface Area Oil Oil Oil Oil Oil Oil Oil Oil Oil Oil Oil Oil Oil Oil Oil Oil Oil Oil Oil HEAT BUILD-UP TUBING WALL Q = H ． A ．△ t (BTU/hr, kcal/hr) P = Power (KW)
- 12. FRIGAID ® 節能技術特性 ( 改善後 ) up C.O.P = Oil Oil Oil Oil Oil TUBING WALL Q = H ． A ．△ t (BTU/hr, kcal/hr) P = Power (KW) Heat Transfer Surface Area
- 13. 香港特別行政區政府機電工程署 市政工程部 FRIGAID ® 節能報告 EMSD-Electrical and Mechanical Services Department HONG KONG INTERNATIONAL AIRPORT
- 14. 第一週 第二週 第三週 第四週 第五週 香港赤臘角國際機場 YORK 300RT 螺旋式冰水主機 添加 FRIGAID ® 後 (2003/09/05) 每週更換之 FILTER 每週更換 FILTER
- 15. 香港赤鱲角國際機場 YORK 300RT 螺旋式冰水主機 添加 FRIGAID ® 半年後 (2004/03/09) 更換之 FILTER 2004 年 3 月 9 日追蹤之 FILTER
- 16. 二、驗證方式 測試目的 : 現場實際量測冰水機組添加 FRIGAID 之節能效果。 節能效果之評估係以改善單位製冷能力之耗電功率 KW/RT & 主機性能係數 COP 為準。 量測及驗證儀器 : 超音波熱能計 COP = coefficient of performance EER = Energy Efficiency Ratio
- 17. FRIGAID ® 節能技術工程 - 驗證 確立冰水主機之節能效率 EER 、 COP 、 kW/RT 確立量測及驗證方法 Measurement & Verification 超音波流量計 雙方簽訂節能成效保證契約 Energy Savings Performance Contracts ， ESPC 保證節能效益 保證 kW/RT 下降百分比 COP 提升百分比 No Savings, No Payment
- 18. --- 如何檢測與驗証 --- 冰水流量探頭 冷卻水流量探頭 冷媒調節閥 壓縮機 ( 散熱 ) 冷凝器 冷卻水進水溫度探頭 冷卻水出水溫度探頭 ( 吸熱 ) 蒸發器 冰水出水溫度探頭 冰水進水溫度探頭 Qp 輸入功 Qc 散熱能力 Qe 製冷能力
- 20. 《 Measurement &Verification 》 --- 如何檢測與驗証 --- Qc ( 散熱能力 ) ＝ 冷卻水流量 × 冷卻水比熱 × ( 冷卻水進出溫差 ) Qe ( 製冷能力 ) ＝ 冰水流量 × 冰水比熱 × ( 冰水進出溫差 ) 關係式
- 21. --- 如何檢測與驗証 --- ( 計算公式 ) 記錄數據為： 冰水入出水溫與流量 冷卻水入出水溫與流量 壓縮機耗電量 KW ※ 製冷能力 = 流量 × 比熱 ×( 進出溫差 )
- 22. CASE STUDY 南亞塑膠工業 ( 股 ) 公司 - 新港廠 YORK CHS-120 離心式 1000RT ※ COP 值愈高、或 kW/RT 愈低，均表示該冰水主機愈省電。 添加日期 : 第一次 :2003 年 7 月 28 日 第二次 :2003 年 8 月 04 日
- 23. Qc Qe 添加後 冷凍能力 (kW e ) 流量 【 LPM 】 溫差 △ T( ℃ ) 出水溫 T 4 ( ℃ ) 入水溫 T 3 ( ℃ ) 冷卻能力 (kW c )q c 流量 【 LPM 】 溫差 △ T( ℃ ) 出水溫 T 2 ( ℃ ) 入水溫 T 1 ( ℃ ) 3145.0 14566.7 3.1 8.8 11.9 3808.1 14016.1 3.9 34.0 30.1 1 3115.3 14424.8 3.1 8.8 11.9 3887.6 14308.4 3.9 34.0 30.1 2 3169.0 14673.3 3.1 8.8 11.9 3887.6 14308.4 3.9 34.0 30.1 3 3100.9 14358.2 3.1 8.8 11.9 3780.4 13914.2 3.9 34.0 30.1 4 3100.9 14358.2 3.1 8.8 11.9 3894.8 14335.0 3.9 34.0 30.1 5 3174.7 14700.0 3.1 8.8 11.9 3894.8 14335.0 3.9 34.0 30.1 6 3277.3 15174.8 3.1 8.8 11.9 4040.4 14871.0 3.9 34.0 30.1 7 3178.5 14717.7 3.1 8.8 11.9 3851.5 14175.6 3.9 34.0 30.1 8 3154.6 14606.7 3.1 8.8 11.9 3868.3 14237.6 3.9 34.0 30.1 9 3145.0 14562.3 3.1 8.8 11.9 3811.7 14029.4 3.9 34.0 30.1 10 3156.1 14614.3 3.1 8.8 11.9 3872.6 14253.1 3.9 34.0 30.1 平均值 2981.3 13804.3 3.1 8.8 11.9 3596.6 14340.3 3.6 33.8 30.2 平均值 2991.6 13852.2 3.1 8.8 11.9 3581.9 14281.9 3.6 33.8 30.2 10 2975.3 13776.8 3.1 8.8 11.9 3586.3 14299.6 3.6 33.8 30.2 9 2987.8 13834.4 3.1 8.8 11.9 3607.5 14383.8 3.6 33.8 30.2 8 2999.3 13887.7 3.1 8.8 11.9 3571.9 14242.0 3.6 33.8 30.2 7 2960.0 13705.7 3.1 8.8 11.9 3624.1 14450.2 3.6 33.8 30.2 6 3007.0 13923.2 3.1 8.8 11.9 3556.3 14180.0 3.6 33.8 30.2 5 2972.5 13763.5 3.1 8.8 11.9 3506.3 13980.6 3.6 33.8 30.2 4 2964.8 13728.0 3.1 8.8 11.9 3648.6 14547.6 3.6 33.8 30.2 3 2966.7 13736.8 3.1 8.8 11.9 3649.7 14552.1 3.6 33.8 30.2 2 2987.8 13834.4 3.1 8.8 11.9 3633.0 14485.6 3.6 33.8 30.2 1 冷凍能力 (kW e ) 流量 【 LPM 】 溫差 △ T( ℃ ) 出水溫 T 4 ( ℃ ) 入水溫 T 3 ( ℃ ) 冷卻能力 (kW c )q c 流量 【 LPM 】 溫差 △ T( ℃ ) 出水溫 T 2 ( ℃ ) 入水溫 T 1 ( ℃ ) 記錄冰水 冷 卻 水 添加前
- 24. 添加前 . 後測試數據分析結果 628.56 631.48 Qp 耗用電量 (kW) 3156.1 2981.3 Qe 製冷能力 (kW) 6.4 ％ 5.02↑ 4.72 COP -6.0 ％ 0.70↓ 0.74 kW/RT 3872.6 3596.6 Qc 冷卻能力 (kW) 改善率 添加後 添加前
- 25. 節省電費計算 每月節省電費計算 : ( kW/RT 前 - kW/RT 後 )× RT × 每日運轉時間 × 月運轉天數 × 平均負載 × 電價 ＝ 每月節省電費 ( 0.74-0.70 ) × 1000 RT × 24 小時 × 月運轉 30 天 × 平均負載 80% × 每度電價 1.8 元 41,472 元 每月節省電費 ( 元 ) 1.8 80% 30 天 24Hr 0.74-0.70 = 0.04 0.70 0.74 1 台 1000RT 電價 ( 元 ) 平均負載 (%) 每月運轉 ( 天數 ) 每日運轉 ( 時數 ) 每 RT 降低 功率 kW/RT 添加後 kW/RT 添加前 kW/RT 台數 機組
- 26. 台達電子 - 中壢一廠 TRANE460RT 二台 冰水主機 添加 FRIGAID 後 : 1. 主機性能 COP 值提升 11.36% 與 10.78% 單位冷凍噸耗電量 KW/RT 降低 10.11 % 與 10.23% 2. 每月可節省電費約 NT 49,084 元 每年可省電費約 NT 589,008 元
- 27. 台達電子 - 中壢一廠 每年共計節省電費 :589,008 元 1.9 80% 30 天 13Hr 0. 89 -0. 80 = 0.0 9 0.80 0.89 1 台 460RT 電價 ( 元 ) 平均負載 (%) 每月運轉 ( 天數 ) 每日運轉 ( 時數 ) 每 RT 降低 功率 kW/RT 添加後 kW/RT 添加前 kW/RT 台數 1 號機 0.09KW/RT×460RT×13×30x0.8=12,917 每月節省用電量 kWh( 度 ) 12,917×1.9= 24,542 元 1.9 每月節省電費 ( 元 ) 電價 ( 元 / 度 ) 1.9 80% 30 天 13Hr 0. 88 -0. 79 = 0.0 9 0.79 0.88 1 台 460RT 電價 ( 元 ) 平均負載 (%) 每月運轉 ( 天數 ) 每日運轉 ( 時數 ) 每 RT 降低 功率 kW/RT 添加後 kW/RT 添加前 kW/RT 台數 2 號機 0.09KW/RT×460RT×13×30x0.8=12,917 每月節省用電量 kWh( 度 ) 12,917×1.9= 24,542 元 1.9 每月節省電費 ( 元 ) 電價 ( 元 / 度 )
- 28. 長期收益 付清節能改善費用後，機組再運轉 5 年或 10 年 5 年 增加 NT$ 2,945,040 收益 10 年 增加 NT$ 5,890,080 收益 注意 冰水機回收期長或短，與機組之每噸之耗電功率 kW/RT 、運轉時間、每度電費、負載、機齡、機型、大小、保養等因素息息相關
- 29. 中壢一廠年度用電比較 KWH 2007 較 2006 年節省用電量 1,082,000 KWH( 度 ) 其中 FRIGAID 空調節能佔約 28.6% = 310,008 KWH( 度 ) 目標達成 9.5% 6% 10,298,800 11,380,800 11,592,000 總用電度數 2007 年成效檢討 2007 年 實際省能率 2007 年 目標值 2007 年 實際值 2006 年 實際值 2005 年 實際值 內容
- 30. These National and Local Companies Have Already Taken Advantage of installing This New Energy Saving Technology. TAIWAN （台灣） HONG KONG （香港） CHINA （中國） JAPAN ( 日本 ) 實績表 圖半導體照片．．日月光 興亞太節能科技股份有限公司 Hsing Asia Pacific Energy Conservation Technology Corporation ® FRIGAID
- 31. 企業集團使用 FRIGAID ® 實績 Formosa Plastics Group 台塑集團 Evergreen Group 長榮集團 ASE Group 日月光集團 Shing Kong Group 新光集團 Far Eastern Group 遠東集團 President Group 統一集團 YuLon Group 裕隆集團 YFY Group 永豐餘集團 HI-Technology 高科技產業 Textile 紡織業 Hotel 飯店業 Department Store 百貨業 Hospital 醫院業 Government 公家機關 Paper 造紙業 Food 食品業 Band 金融業 Traffic Delivery 交通運輸業 School 學校機構 Hypermarket 、 Supermarket 、 CVS 、 Department of store 量販、超市、便利店、百貨業 Telecommunications 電信業 Manufactures 製造業 Chiller Equipment Manufactures 空調設備製造業 Agriculture & Fish Association 農會、漁會業
- 32. 台 塑 集 團 TRANE 1250 RT × 2 1000 RT × 27 1120 RT × 2 600 RT × 1 YORK 1000 RT × 25 2250 RT × 1 平均綜合分析 kW/RT 降低 6.93%

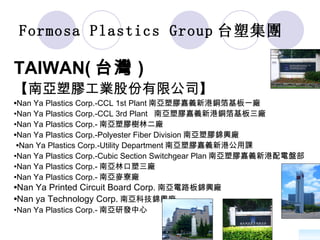

- 33. Formosa Plastics Group 台塑集團 TAIWAN( 台灣 ) 【南亞塑膠工業股份有限公司】 • Nan Ya Plastics Corp.-CCL 1st Plant 南亞塑膠嘉義新港銅箔基板一廠 • Nan Ya Plastics Corp.-CCL 3rd Plant 南亞塑膠嘉義新港銅箔基板三廠 • Nan Ya Plastics Corp.- 南亞塑膠樹林二廠 • Nan Ya Plastics Corp.-Polyester Fiber Division 南亞塑膠錦興廠 • Nan Ya Plastics Corp.-Utility Department 南亞塑膠嘉義新港公用課 • Nan Ya Plastics Corp.-Cubic Section Switchgear Plan 南亞塑膠嘉義新港配電盤部 • Nan Ya Plastics Corp.- 南亞林口塑三廠 • Nan Ya Plastics Corp.- 南亞麥寮廠 • Nan Ya Printed Circuit Board Corp. 南亞電路板錦興廠 • Nan ya Technology Corp. 南亞科技錦興廠 • Nan Ya Plastics Corp.- 南亞研發中心
- 34. Formosa Plastics Group 台塑集團 【台灣塑膠工業股份有限公司】 • Formosa Plastics Corp. － JEN-WU Plant 台灣塑膠工業高雄仁武廠 • Formosa Plastics Corp. －台灣塑膠工業麥寮 AN 廠 • Formosa Plastics Corp. －台灣塑膠工業麥寮 PVC 廠 • Formosa Plastics Corp. －台灣塑膠工業麥寮 ECH 廠 • Formosa Plastics Corp. －台灣塑膠工業麥寮廠成品組 【台灣化學纖維股份有限公司】 • Formosa Chemicals & Fiber Corporation (FCFC)- Jiap- Yi Plant 台灣化學纖維股份有限公司 - 新港廠 • Formosa Chemicals & Fiber Corporation (FCFC)- Zhang-Hua Plant 台灣化學纖維股份有限公司 - 彰化廠 • 台灣化學纖維股份有限公司 - 麥寮 SM 廠 • Chang Gung Memorial Hospital 財團法人長庚紀念醫院 - 台北 & 基隆 • MINGCHI INSTITUTE OF TECHNOLOGY 明志科技大學
- 35. Formosa Plastics Group 台塑集團 【南亞麥寮 ( 六輕 ) 】 • Nan Ya Plastics Corp.(BPA)- 南亞麥寮 ( 六輕 ) 丙二酚廠 • Nan Ya Plastics Corp.(TDI)- 南亞麥寮 ( 六輕 ) 二異氰酸二苯甲烷廠 • Nan Ya Plastics Corp.(1,4BG)- 南亞麥寮 ( 六輕 )1,4 一丁二醇廠 (1,4BG) • Nan Ya Plastics Corp.(H2O2)- 南亞麥寮 ( 六輕 ) 過氧化氫廠 • Nan Ya Plastics Corp.(2EH)- 南亞麥寮 ( 六輕 ) 異辛醇廠 • Nan Ya Plastics Corp.(DOP)- 南亞麥寮 ( 六輕 ) 可塑劑廠 • Nan Ya Plastics Corp.(PA)- 南亞麥寮 ( 六輕 ) 酜酸酐廠 • Nan Ya Plastics Corp.(AO)- 南亞麥寮 ( 六輕 ) 抗氧化劑廠 【台塑石化股份有限公司】 • 台塑石化麥寮 OL-1 廠 • 台塑石化麥寮 OL-2 廠 CHINA( 中國大陸 ) • HUA YANG ELECTRIC POWER CO.,LTD 華陽電廠 ( 大陸漳州發電廠 ) • 南亞南通配電盤廠
- 36. 台塑集團統購合約 ( 台灣 )
- 37. 台塑集團統購合約 ( 台灣 )
- 38. 台塑集團統購合約 ( 中國大陸 )
- 39. 日月光半導體 5,910 噸 TRANE 1,230 噸 410 RT × 3 天基 4,680 噸 240 RT × 12 200 RT × 1 125 RT × 8 120 RT × 4 60 RT × 2 平均綜合分析 COP 提昇 12.34% kW/RT 降低 11.02%
- 40. HI-Technology 高科技產業 Power ship Semiconductor Corp. 力晶半導體股份有限公司 台達電子工業股份有限公司 Unimicron Technology Corp. 欣興電子股份有限公司 APCB Electronic (Shen Zhen)Co., Ltd. 競國實業股份有限公司 King Yuan Electronics Co., Ltd. － Zhu Nan Industry 京元電子股份有限公司－竹南廠 King Yuan Electronics Co., Ltd.- Shin Zhu Industry 京元電子股份有限公司－新竹廠 PROMOS Technologies, Inc. 茂德科技公司
- 42. HI-Technology 高科技產業 Prime View International Co., Ltd. 元太科技股份有限公司 Sintek Photronic Corporation 和鑫光電股份有限公司 Micro-star Int'l Co., Ltd. 微星科技公司 Merck Display Technologies Ltd. 默克光電科技公司 Eastern Electronics Co., Ltd. 泰山電子股份有限公司 Taiwan Union Technology Corporation 台燿科技股份有限公司
- 43. HI-Technology 高科技產業 Unitech Printed Circuit Board Corp.-Factory 2 燿華電子股份有限公司 - 土城二廠 Unitech Printed Circuit Board Corp.-Factory 3 燿華電子股份有限公司 - 土城三廠 TDK TAIWAN Corp. 台灣東電化股份有限公司 CMC Magnetic Corp.-Lin Kuo Factory 中環股份有限公司林口廠 CMC Magnetic Corp.-King Ling 2 nd Factory 中環股份有限公司金陵二廠 ALLIED CIRCUIT CO., Ltd. 嘉孚電子股份有限公司
- 44. HI-Technology 高科技產業 Taiwan Futaba Electronics Corporation. 台灣雙葉電子股份有限公司 TA-I Technology Co., Ltd. 大毅科技股份有限公司 FORNEX Technology Co., Ltd. 宏碟科技股份有限公司 Hsin Yu Energy Development Co., Ltd. 新宇能源開發公司 LITE-ON Semiconductor Corporation 敦南科技股份有限公司 Sigurd Microelectronics Corp. 矽格股份有限公司 Siliconware Precision Industries Co.,Ltd. 矽品精密工業股份有限公司 Texas Instruments 德州儀器工業股份有限公司
- 45. 結論 節約能源為降低產業運轉成本極重要之方法 愈早實施愈能降低營運成本 , 提升利潤及企業競爭力 FRIGAID 更是此方案最佳的節能方式
- 46. ~ THE END ~ 簡報結束，敬請指教！
