CUPRINS
Chei de tachelaj omega………………………………………………..………..….. 4—6

Chei de tachelaj drepte………………………………………………….………… 7—10

Lanturi grad 80 / 100 ………………………………...………………………………. 11

Accesorii lant …………………………………………………………..……….. 12—17

Dispozitive cu brate din lant …………………………………………………………. 18

Sufe metalice ………………………………………………………………………. .. 19

Accesorii cablu tractiune ……………………………………………………….. 20—33

Clesti verticali ………………………………………………………………....... 34—38

Clesti orizontali ……………………………………………………………..….. 39—42

Clesti pentru profile ……………………………………………………………. 43—44

Clesti pentru tevi si butoaie ….……………………………………………………..….45

Clesti speciali ………………………………………………………………………… 46

Chingi textile …………………………………………………..……………….. 47—51

Palane manuale ….………………………………………………………………….... 52

Tirfor cu cablu ……………………………………………………………………….. 53

Cantare macara …………………………………………………………………. 54—55

Alte produse …………………………………………………………………….. 56—57

Chei de tachelaj omega 3

Chei de tachelaj omega cu bolt filetat tip G-4161
● Material: otel inalt aliat, Grad 6
● Factor de siguranta: 6xWLL
● Standard: EN 13889 / US Fed. RR-C-271 Tip IVA, Clasa 3, Grad A
● Finisaj: Galvanizat

WLL a b c d e f g h i j
tone mm mm mm mm mm mm mm mm mm mm kg
0.33 5 6 12.5 5 9.5 22 16 41 31 28 0.02
0.5 7 8 17 7 12 29 20 54 40 37 0.05
0.75 9 10 21 9 13.5 32 22 61 49 42 0.1
1 10 11 23 10 17 36.5 26 71 56 49 0.14
1.5 11 13 26 11 19 43 29 80 68 54 0.19
2 13.5 16 34 13.5 22 51 32 91 76 63 0.36
3.25 16 19 40 16 27 64 43 114 93 79 0.63
4.75 19 22 47 19 31 76 51 136 107 94 1.01
6.5 22 25 53 22 36 83 58 157 123 107 1.5
8.5 25 28 60 25 43 95 68 176 141 124 2.21
9.5 28 32 67 28 47 108 75 197 158 137 3.16
12 32 35 74 32 51 115 83 218 176 154 4.31
13.5 35 38 80 35 57 133 92 240 192 170 5.55
17 38 42 89 38 60 146 99 262 208 183 7.43
25 45 50 104 45 74 178 126 314 250 226 12.84
35 50 57 111 50 83 197 138 358 281 250 18.15
42.5 57 65 134 57 95 222 160 414 321 287 26.29
55 65 70 145 65 105 260 180 463 355 329 37.6

Chei de tachelaj omega cu piulita si siguranta tip G-4163

● Standard: EN 13889 / US Fed. RR-C-271 Tip IVA, Clasa 3, Grad A
● Temperatura de lucru: - 20°C / +200°C

WLL a b c d e f g h i j k
tone mm mm mm mm mm mm mm mm mm mm mm kg
0.5 7 8 17 7 12 29 20 54 43 37 4 0.06
0.75 9 10 21 9 13.5 32 22 61 51 42 5 0.11
1 10 11 23 10 17 36.5 26 71 61 49 8 0.16
1.5 11 13 26 11 19 43 29 80 68 54 11 0.22
2 13.5 16 34 13.5 22 51 32 91 83 63 13 0.42
3.25 16 19 40 16 27 64 43 114 99 79 17 0.74
4.75 19 22 47 19 31 76 51 136 115 94 20 1.18
6.5 22 25 53 22 36 83 58 157 131 107 23 1.77
8.5 25 28 60 25 43 95 68 176 151 124 25 2.58
9.5 28 32 67 28 47 108 75 197 167 137 28 3.66
12 32 35 74 32 51 115 83 218 179 154 31 4.91
13.5 35 38 80 35 57 133 92 240 198 170 34 6.54
17 38 42 89 38 60 146 99 262 202 183 19 8.19
25 45 50 104 45 74 178 126 314 244 226 24 14.22
35 50 57 111 50 83 197 138 358 270 250 27 19.85
42.5 57 65 134 57 95 222 160 414 302 287 30 28.33
55 65 70 145 65 105 260 180 463 330 329 33 39.59
85 75 83 163 75 127 329 190 556 376 355 40 62

4 Chei de tachelaj omega

Chei de tachelaj omega cu bolt filetat tip G-3161

● Standard: US Fed. RR-C-271
● Finisaj: Galvanizat, bolt vopsit galben

WLL a b c d e f
tone mm mm mm mm mm mm kg
0.33 5 6 14 9.5 22 15 0.03
0.5 6 8 16 12 29 20 0.05
0.75 8 10 19 13.5 31 21 0.09
1 10 11 23 17 37 26 0.14
1.5 11 13 27 19 43 29 0.17
2 13 16 30 20 48 33 0.33
3.25 16 19 38 27 60 43 0.62
4.75 19 22 46 32 71 50 1.07
6.5 22 25 53 36 84 58 1.64
8.5 25 28 61 43 95 68 2.28
9.5 28 32 68 46 108 74 3.36
12 32 35 76 51 119 82 4.31
13.5 35 38 84 57 133 92 6.14
17 38 42 92 60 146 98 7.81
25 45 50 106 73 177 127 12.61

Chei de tachelaj omega cu piulita si siguranta tip G-3163

● Standard: US Fed. RR-C-271
● Finisaj : Galvanizat, bolt vopsit galben

WLL a b c d e f
2 13 16 30 20 48 33 0.36
3.25 16 19 38 27 60 43 0.76
4.75 19 22 46 32 71 50 1.23
6.5 22 25 53 36 84 58 1.79
8.5 25 28 61 43 95 68 2.57
9.5 28 32 68 46 108 74 3.75
12 32 35 76 51 119 82 5.32
13.5 35 38 84 57 133 92 7.19
17 38 42 92 60 146 98 9.44
25 45 50 106 73 177 127 15.4

Chei de tachelaj omega 5

Chei de tachelaj omega Heavy Duty tip G-6036

● Standard: EN 13889 / US Fed. RR-C-271 Tip IVA Clasa 3, Grad A
● Finisaj : Galvanizat
● Temperatura de lucru : - 20°C / +200°C

WLL a b c d e f g h i j k
tone mm mm mm mm mm mm mm mm mm mm mm kg
120 95 95 215 89 144 381 238 667 440 416 50 110

150 105 108 245 100 165 400 275 702 490 485 60 160

200 120 130 288 110 175 500 290 854 520 530 60 235

250 130 140 308 115 200 540 305 921 560 565 65 285

300 140 150 335 120 200 600 305 1018 575 585 70 340

400 170 175 387 160 225 650 325 1137 690 665 70 560

500 180 185 410 160 250 700 350 1213 710 710 70 685

600 200 205 458 185 275 700 375 1267 810 775 70 880

700 210 215 468 200 300 700 400 1287 850 820 70 980

800 210 220 478 200 300 700 400 1294 870 820 70 1100

900 220 230 500 210 320 700 420 1320 920 860 70 1280

1000 240 240 530 210 340 700 420 1360 940 900 70 1460

1250 260 270 600 225 360 700 450 1430 1020 970 70 1990

1500 280 290 640 225 360 700 450 1480 1060 1010 70 2400

6 Chei de tachelaj drepte

Chei de tachelaj drepte cu bolt filetat tip G-4151


WLL a b c d e f g h
tone mm mm mm mm mm mm mm mm kg
0.33 5 6 12.5 5 9.5 19 38 31 0.02
0.5 7 8 17 7 12 22 47 40 0.05
0.75 9 10 21 9 13.5 26 56 49 0.09
1 10 11 23 10 17 32 66 56 0.14
1.5 11 13 26 11 19 37 74 68 0.19
2 13.5 16 34 13.5 22 43 85 76 0.32
3.25 16 19 40 16 27 51 105 93 0.54
4.75 19 22 47 19 31 59 125 107 0.87
6.5 22 25 53 22 36 73 144 123 1.34
8.5 25 28 60 25 43 85 161 141 2.08
9.5 28 32 67 28 47 90 179 158 2.77
12 32 35 74 32 51 94 199 176 3.72
13.5 35 38 80 35 57 115 220 192 5.14
17 38 42 89 38 60 127 239 208 6.85
25 45 50 104 45 74 149 283 250 11.45
35 50 57 111 50 83 171 333 281 16.86
42.5 57 65 134 57 95 190 360 321 24.61
55 65 70 145 65 105 203 399 355 32.65

Chei de tachelaj drepte piulita si siguranta tip G-4153
● Finisaj : Galvanizat

WLL a b c d e f g h i
tone mm mm mm mm mm mm mm mm mm kg
2 13.5 16 34 13.5 22 43 85 83 13 0.39
3.25 16 19 40 16 27 51 105 99 17 0.67
4.75 19 22 47 19 31 59 125 115 20 1.08
6.5 22 25 53 22 36 73 144 131 23 1.66
8.5 25 28 60 25 43 85 161 151 25 2.46
9.5 28 32 67 28 47 90 179 167 28 3.4
12 32 35 74 32 51 94 199 179 31 4.51
13.5 35 38 80 35 57 115 220 198 34 6.1
17 38 42 89 38 60 127 239 202 19 7.63
25 45 50 104 45 74 149 283 244 24 13.25
35 50 57 111 50 83 171 333 270 27 18.53
42.5 57 65 134 57 95 190 360 302 30 25.94
55 65 70 145 65 105 203 399 330 33 35.33
85 75 83 163 75 127 229 455 376 40 52.97

Chei de tachelaj drepte 7

Chei de tachelaj drepte cu bolt filetat tip G-3151

● Standard :US Fed. RR-C-271

WLL a b c d e
tone mm mm mm mm mm kg
0.33 5 6 14 9.5 27 0.01
0.5 6 8 16 12 22 0.05
0.75 8 10 19 13.5 26 0.08
1 10 11 23 17 32 0.13
1.5 11 13 27 19 37 0.2
2 13 16 30 20 41 0.27
3.25 16 19 38 27 51 0.57
4.75 19 22 46 32 60 1.19
6.5 22 25 53 36 71 1.43
8.5 25 28 61 43 81 2.16
9.5 28 32 68 46 90 3.06
12 32 35 76 51 100 4.11
13.5 35 38 84 57 111 5.28
17 38 42 92 60 122 7.24
25 45 50 106 73 146 12.14

Chei de tachelaj drepte cu piulita si siguranta tip G-3153
● Standard:US Fed. RR-C-271

WLL a b c d e
2 13 16 30 20 41 0.34
3.25 16 19 38 27 51 0.67
4.75 19 22 46 32 60 1.14
6.5 22 25 53 36 71 1.75
8.5 25 28 61 43 81 2.52
9.5 28 32 68 46 90 3.45
12 32 35 76 51 100 4.91
13.5 35 38 84 57 111 6.24
17 38 42 92 60 122 8.4
25 45 50 106 73 146 14.26

8 Chei de tachelaj drepte

Chei de tachelaj drepte tip A dupa DIN 82101 tip G-3351
● Standard: in general cu DIN 82101 tip A
● Finisaj : Galvanizat sau culoare naturala

WLL a b c d e f
Nr. tone mm mm mm mm mm mm kg
0.1 0.1 5 4 5 10 7 15.5 0.017
0.16 0.16 6 5 6 12 8 18 0.024
0.25 0.25 8 7 8 16 11 24 0.054
0.4 0.4 10 8 10 20 14 30 0.097
0.6 0.63 12 10 12 24 17 36 0.18
1 1 15 13 16 32 21 49 0.3
1.6 1.6 19 17 20 40 27 61 0.57
2 2 21 19 22 44 30 67 0.975
2.5 2.5 23 21 24 48 33 73 1.3
3 3.15 26 24 27 54 38 83.5 1.85
4 4 29 27 30 60 42 91 2.53
5 5 33 30 36 72 47 111 4
6 6.3 37 34 39 78 53 119.5 5.3
8 8 41 38 45 90 60 139.5 7.9
10 10 45 42 48 96 66 147 10
12 12 50 47 52 104 73 158 13.5
16 16 55 52 60 120 81 185 19.2
20 20 61 58 68 136 90 211 28
25 25 67 63 72 144 100 221 34

Chei de tachelaj drepte tip B dupa DIN 82101 tip G-3352
● Standard: in general cu DIN 82101 tip B

WLL a b c d e f
0.1 0.1 5 4 5 10 7 15.5 0.014
0.16 0.16 6 5 6 12 8 18 0.023
0.25 0.25 8 7 8 16 11 24 0.052
0.4 0.4 10 8 10 20 14 30 0.093
0.6 0.63 12 10 12 24 17 36 0.173
1 1 15 13 16 32 21 49 0.29
1.6 1.6 19 17 20 40 27 61 0.543
2 2 21 19 22 44 30 67 0.95
2.5 2.5 23 21 24 48 33 73 1.23
3 3.15 26 24 27 54 38 83.5 1.8
4 4 29 27 30 60 42 91 2.6
5 5 33 30 36 72 47 111 3.8
6 6.3 37 34 39 78 53 119.5 5.2
8 8 41 38 45 90 60 139.5 7.6
10 10 45 42 48 96 66 147 9.7

Chei de tachelaj drepte 9

Chei de tachelaj drepte tip C dupa DIN 82101 tip G-

● Standard: in general cu DIN 82101 tip C

WLL a b c d e f
0.4 0.4 10 8 10 20 14 30 0.113
0.6 0.63 12 10 12 24 17 36 0.2
1 1 15 13 16 32 21 49 0.37
1.6 1.6 19 17 20 40 27 61 0.686
2 2 21 19 22 44 30 67 1.125
2.5 2.5 23 21 24 48 33 73 1.5
3 3.15 26 24 27 54 38 83.5 2.15
4 4 29 27 30 60 42 91 2.93
5 5 33 30 36 72 47 111 4.7
6 6.3 37 34 39 77 53 119.5 6.33
8 8 41 38 45 90 60 139.5 8.5
10 10 45 42 48 96 66 147 10.8
12 12 50 47 52 104 73 158 14.4
16 16 55 52 60 120 81 185 20.5
20 20 61 58 68 136 90 211 29.5
25 25 67 63 72 144 100 221 36
32 32 74 70 80 160 110 246 49
40 40 84 79 90 180 125 276 75
50 50 93 88 100 200 140 307 100
63 63 101 96 110 220 155 339 140
80 80 115 110 125 250 175 385.5 200
100 100 130 125 140 280 200 430 280

Lant de ridicat grad 80

Marime Pasul Latime Sarcina de Greutate
Interioara lucru metru liniar
D A B
mm mm mm tone kg
6 18 8 1.12 0.81
7 21 9.1 1.50 1.10
8 24 10.8 2.00 1.43
10 30 13.8 3.15 2.24
13 39 17.5 5.30 3.78
16 48 21.5 8.00 5.73
20 60 27 12.50 8.95
22 66 29.5 15.00 10.80
26 78 35 21.20 15.10
32 96 43.5 31.50 22.72

Lant de ridicat grad 100

Marime Pasul Latime Sarcina de Greutate
Interioara lucru metru liniar
D A B
mm mm mm tone kg
6 18 18 1.4 0.8
8 24 11.5 2.5 1.5
10 30 14 4 2.3
13 39 20 6.7 3.9
16 48 24.5 10 5.8

Accesorii lant 11

Inel de otel tip MS

•Material: grad 80, otel aliat
•Factor de siguranta: 4 X WLL
•Standard: EN 1677-4 / DIN 5688
•Finisaj: vopsit galben

Diametru lant Dimensiuni in mm Greutate
WLL Forta de
COD unitara
1 BRAT 2 BRATE A B ØC E rupere
30º 45º 60º tone tone Kg
MS 13 6/7 - 6 6/7 100 60 13 6.6 1.6 6.4 0.32
MS 16 8 7 7/8 8 120 70 16 6.8 3.1 12.4 0.59
MS 18 10 8 10 10 135 75 18 8.8 4.5 18 0.82
MS 20 13 10 - 13 150 90 20 8.8 6.2 24.8 1.14
MS 22 16 - 13 16 150 90 22 11 8 32 1.41
MS 25 18 13 - 18 170 95 25 13 10.6 42.4 2.03
MS 28 19 - 16 19 200 120 28 13 12 48 3.02
MS 30 20/22 16 18 20/22 200 120 30 16 15 60 3.51
MS 36 - 18/19 19/20 - 250 150 36 16 20 80 6.27
MS 38 26 20 22 26 250 150 38 20 25 100 7.05
MS 44 - 22 26 - 280 170 44 20.5 30 120 9.60
MS 45 32 26 - 32 300 200 45 22 37 148 12.12
MS 50 - - 32 - 300 200 50 - 50 200 15.21
MS 55 - 32 - - 350 200 55 - 63 252 20.50
MS 70 - - - - 400 250 70 - 100 400 39.30

Inel de otel tip MTS

•Material: grad 80, otel aliat
•Standard: EN 1677-4 / DIN 5688
•Finisaj: vopsit galben

Forta de Greutate
WLL
COD Diametru lant Ø Dimensiuni in mm rupere unitara
30º 45º 60º A B ØC E a b Diametru tone tone Kg
MTS 16 - 6 6/7 120 70 16 6.7 100 60 13 2.5 10.0 1.20
MTS 18 6 7 8 135 75 18 7.4 100 60 16 3.5 14.0 1.80
MTS 22 7/8 8 10 150 90 22 8.9 120 70 18 6.5 26.0 2.90
MTS 25 10 10 13 170 95 25 10.6 120 70 20 8.5 34.0 3.90
MTS 28 - - - 200 120 28 11.0 120 70 20 10.0 40.0 4.90
MTS 30 - 13 16 200 120 30 13.4 135 75 22 13.0 52.0 6.00
MTS 36 13 16 18/19 250 150 36 16.6 135 75 25 17.0 68.0 9.60
MTS 38 - - 20 250 150 38 17.1 170 95 28 20.0 80.0 12.60
MTS 44 16/18 18/19/20 22 280 170 44 18.0 200 120 33 27.0 108.0 19.70
MTS 45 19 - - 300 200 45 20.0 200 120 36 30.0 120.0 22.50
MTS 50 20/22 22 26 300 200 50 21.0 150 90 38 40.0 160.0 24.50
MTS 55 - 26 32 300 200 55 23.0 150 90 38 50.0 200.0 28.00
MTS 58 26 - - 350 200 58 - 150 90 42 60.0 240.0 34.60
MTS 70 - 32 - 400 250 70 - 300 150 55 80.0 320.0 74.70
MTS 80 32 - - 400 250 80 - 300 150 58 100.0 400.0 92.40

12 Accesorii lant

Carlig cu ochi si siguranta grad 80 tip P-6714A

•Material: otel aliat , grad 80
•Standard: EN 1677-2
•Finisaj: vopsit rosu

WLL a b c d e f g
tone mm mm mm mm mm mm mm kg
1.25 82 19 24 20 15 20 38 0.27
1.6 93 25 26 22 18 22 45 0.4
2.5 103 28 27 23 20 27 52 0.55
3.2 120 32 32 27 23 30 60 0.83
5.4 147 40 41 35 29 38 74 1.9
8 187 51 51 43 37 46 97 3.5
11.5 230 64 61 53 46 58 122 6.9
16 256 72 65 58 58 66 136 10.5
22 318 90 85 78 63 77 168 17.5

Carlig Clevis tip CSC

•Standard: EN 1677 – 2

Dia- Sarcina
Dimensiuni Greu-
WLL metru la
COD in mm tate
lant Ø rupere
tone mm A B P tone kg
CSC 5/6 1.12 5/6 73 16 28 4.5 0.26
CSC 7/8 2.00 7/8 95 20 29 8.0 0.49
CSC 10 3.15 10 110 24 31 12.6 0.94
CSC 13 5.30 13 138 32 40 21.2 1.80
CSC 16 8.00 16 162 40 47 32.0 3.00
CSC 18/20 12.50 18/20 192 44 64 50.0 4.90
CSC 22 15.00 22 230 49 60 60.0 8.52

Carlig cu ochi si autoblocare ( selflocking) tip

•Standard: EN 1677 - 3

Diametru S arcina de
Portanta Dimensiuni Greutate
COD lant Ø rupere
tone mm A B C D P tone kg
GKO 1 2.00 7/8 115 16 26 25 33 8.0 0.52
GKO 2 3.15 10 134 24 30 30 44 12.6 0.95

GKO 3 5.30 13 171 32 37 40 47 21.2 1.85

GKO 4 8.00 16 207 37 47 49 64 32.0 3.52
GKO 5 12.50 18/20 257 43 66 61 78 50.0 7.33
GKO 6 15.00 22 284 52 61 72 92 60.0 9.63

Accesorii lant 13

Carlig Clevis cu autoblocare (selflocking) tip GKC

•Conform normei EN 1677 - 3 Diametru S arcina de
Portanta Dimensiuni in mm
COD lant Ø rupere Greutate
tone mm A B C D P tone Kg
GKC 1 2.00 7/8 96 16 26 32 33 8.0 0.53
GKC 2 3.15 10 113 24 30 42 44 12.6 0.95
GKC 3 5.30 13 140 32 37 53 47 21.2 1.90
GKC 4 8.00 16 167 37 47 64 64 32.0 3.45
GKC 5 12.50 18/20 216 43 66 79 78 50.0 7.20
GKC 6 15.00 22 234 52 61 98 92 60.0 11.00

Carlig rotant, grad 80, tip P-6703A

•Material: otel aliat, grad 80
•Finisaj: vopsit rosu

1.25 116 28 24 20 11 20 52 30 15 0.45

1.6 145 36 26 22 14 22 67 36 18 0.9

2.5 165 49 27 23 17 27 81 42 20 1.3

3.2 175 45 32 27 17 30 81 42 23 1.6

5.4 214 55 41 35 21 38 106 64 29 3.8

8 264 70 51 43 26 46 129 77 37 6.9

11.5 308 74 61 53 29 58 148 92 46 10.6

16 344 86 65 58 35 66 165 105 58 16
22 427 114 85 78 40 77 200 130 63 27

30 505 125 90 82 48 90 235 146 82 60

Carlig rotant cu autoblocare (selflocking) tip GKE

•Conform EN 1677 - 3

Portanta Dimensiuni in mm
COD lant Ø rupere Greutate
tone mm A B C D E P tone Kg
GKE 1 2.00 7/8 122 16 26 32 33 33 8.0 0.78
GKE 2 3.15 10 148 24 30 37 41 44 12.6 1.37
GKE 3 5.30 13 182 32 37 48 49 47 21.2 2.50
GKE 4 8.00 16 211 37 47 58 62 64 32.0 4.51
GKE 5 12.50 18/20 268 43 66 73 62 78 50.0 8.71
GKE 6 15.00 22 350 52 61 82 90 92 60.0 14.50

14 Accesorii lant

Carlig cu ochi forjat tip CFO Diametru S arcina de
Portanta Dimensiuni in mm Greutate
COD lant rupere
tone mm A B C D P tone Kg
CFO 6 1.12 6 93 17 21 19 48 4.5 0.33
CFO 7/8 2.00 7/8 124 22 28 25 63 8.0 0.76
CFO 10 3.15 10 157 28 36 34 80 12.6 1.47
CFO 13 5.30 13 190 36 46 44 96 21.2 3.00
CFO 16 8.00 16 205 45 48 32 102 32.0 5.60
CFO 18/20 12.50 18/20 235 51 54 40 114 50.0 10.40
CFO 22 15.00 22 265 65 70 47 127 60.0 13.60
CFO 26 21.20 26 305 72 80 52 136 84.8 20.00
CFO 32 31.50 32 327 83 93 60 152 126.0 25.00

Carlig cu alunecare pe lant tip A
Diametru
COD lant Ø
tone mm D d E H P S kg
A 161 2 7/8 52 30 90 20 16 16.5 0.35
A 162 3.15 10 67.5 38.5 114 23 20 17.5 0.75
A 163 5.3 13 85 52 146 31 27 21 1.43
A 164 8 16 107 64 180 39 30 30 3.15

Carlig cu siguranta cu alunecare pe cablu tip B

Diametru
COD cablu Ø
tone mm A D E H P S kg
B 801 RL 1.25 9/13 17 30 85 24 24 18 0.62
B 803 RL 2.00 14/16 22 34 100 27 27 21 0.95
B 805 RL 3.00 17/19 27 42 128 32 36 25 1.82
B 808 5.00 20/26 32 40 140 39 43 33 3.63

Carlig cu ochi scurtare lant ( reductor) tip CRO
Diametru Dimensiuni in S arcina de
•Conform normei EN 1677 – 1 Portanta Greutate
COD lant Ø mm rupere
tone mm A B C P tone kg
CRO 7/8 2 7/8 51 20 21 10 8 0.28
CRO 10 3.15 10 54 29 29 12 12.6 0.55
CRO 13 5.3 13 89 39 44 15 21.2 1.6
CRO 16 8 16 104 42 45 19 32 2.43
CRO 20 12.5 20 122 37 37 22 50 4
CRO 22 15 22 121 45 45 25 60 4.73
CRO 26 21.2 26 158 48 48 30 84.8 9.51
CRO 32 31.5 32 210 57 57 38 126 18.2

Carlig Clevis scurtare lant ( reductor) tip CRC

•Conform normei EN 1677 - 1
Diametru lant Dimensiuni S arcina de
Portanta Greutate
COD Ø in mm rupere
tone mm A P tone kg
CRC 7/8 2.00 7/8 63 10 8.0 0.3
CRC 10 3.15 10 75 12 12.6 0.57
CRC 13 5.30 13 102 15 21.2 1.54
CRC 16 8.00 16 130 19 32.0 2.61

Accesorii lant 15

Cheie de impreunare tip P-6860

• Material: grad 80, otel aliat
• Factor de siguranta: 4 X WLL
• Standard: EN 1677-4
• Finisaj: vopsit galben

WLL Lant Ø a b c d e f
1.12 6 8 43 10 19 45 11 0.08
2 7-8 9 54 14 22 55 13 0.11

3.2 10 10 66 18 25 64 19 0.35

5.3 13 14 83 21 34 85 24 0.60

8 16 17 103 25 42 105 28 1.36

12.7 18-20 21 120 33 53 129 34 1.81

15.5 22 26 143 40 58 140 37 2.92

21.7 26 30 160 44 62 153 43 4.54

Cupla omega tip CO

•Conform normei EN 1677 - 1

Diametru Dimensiuni S arcina de
Portanta Greutate
COD lant Ø in mm rupere
tone mm A B C tone kg
CO 5/6 25 20 9 4.5 0.07
1.12 5/6
CO 7/8 2.00 7/8 34 23 16 8.0 0.16

CO 10 3.15 10 41 31 17 12.6 0.28

CO 13 5.30 13 54 40 21 21.2 0.63

CO 16 8.00 16 64 48 26 32.0 1.13

CO 18/20 12.50 18/20 82 59 35 50.0 2.03

Cupla chinga tip MJS

COD lant Ø rupere
tone mm A B C D E tone kg
MJS 7/8 72 14 41 66 20 8.0 0.31
2.00 7/8
MJS 10 3.15 10 89 15 46 75 25 12.6 0.54

MJS 13 5.30 13 113 19 52 87 30 21.2 1.09

16 Accesorii lant

Intinzator ancorare cu carlige tip P-7170

•Material: otel-carbon , Grad 80
•Factor de siguranta: 2 X capacitatea de ancorare
•Finisaj: vopsit culoare rosie/verde

Diametru Take- Capacitate Sarcina Sarcina min.
lant up ancorare testata de rupere
a b c d e f g
mm mm mm mm mm mm mm mm mm tone tone tone kg
8 355 66 16 252 742 573 11 169 4 5 8 4.5
10 355 66 16 252 789 620 13 169 6.3 7.9 12.6 5.4
13 355 66 16 252 866 703 17 163 10 12.5 21.2 7.7
16 355 66 16 252 892 733 20 159 16 20 32.2 10.2

Intinzator ancorare fara carlige tip P-7190

• Material: otel-carbon , Grad 80
• Factor de siguranta: 2 X capacitatea de ancorare
• Standard: EN 12195-3
• Finisaj: vopsit culoare rosie/verde

Diametru Take -up Capaci- Sar- Sarcina
lant tate an- cina min. de
corare testata rupere
a b c d e f g h
mm mm mm mm mm mm mm mm mm mm tone tone tone kg
8 355 66 16 252 513 344 11 52 169 4 5 8 3.8

10 355 66 16 252 513 344 13 60 169 6.3 7.9 12.6 4.6

13 355 66 16 252 513 350 17 74 163 10 12.5 21.2 6.9

16 355 66 16 252 511 352 20 74 159 16 20 32.2 9.3

17 Dispozitive cu brate din lant

Dispozitiv cu 1 brat din lant grad 80 Diametru lant Portanta (kg)
(mm)
6 1120
7 1500
8 2000
10 3150
13 5300
16 8000
20 12500
22 15000
26 21200
32 31500

Dispozitiv cu 2 brate din lant grad 80 Diametru lant Portanta (kg)
(mm) 0 – 45º 60º
6 1600 1120
7 2120 1500
8 2800 2000
10 4250 3150
13 7500 5300
16 11200 8000
20 17000 12500
22 21200 15000
26 30000 21200
32 45000 31500

Dispozitiv cu 3 brate din lant grad 80
Diametru lant Portanta (kg)
(mm) 0 – 45º 60º
6 2360 1700
7 3150 2240
8 4250 3000
10 6700 4750
13 11200 8000
16 17000 11800
20 26500 19000
22 31500 22400
26 45000 31500
32 67000 47500

Dispozitiv cu 4 brate din lant grad 80
Diametru lant Portanta (kg)
(mm) 0 – 45º 60º
6 2360 1700
7 3150 2240
8 4250 3000
10 6700 4750
13 11200 8000
16 17000 11800
20 26500 19000
22 31500 22400
26 45000 31500
32 67.000 47500

*Dispozitivele cu brate din lant se executa la portanta si lungimea bratelor cerute de client.

Sufe metalice 18

Sufe metalice
Diametru cablu
Sufa tip UP Ømm
Cablu de legatura cu o singura ramura, doua urechi de capat
cu mansoane presate.

8 580 800 580
10 720 1000 720
Sufa tip UPR
12 1000 1400 1000
Cablu de legatura cu o singura ramura, doua urechi de capat
cu mansoane presate, o ureche echipata cu rodanta. 14 1410 2000 1410
16 1840 2600 1840
18 2340 3300 2340
Sufa tip UR 20 2880 4000 2880
Cablu de legatura cu o singura ramura, doua urechi de capat 22 3490 4900 3490
cu mansoane presate, echipate cu rodante.
24 4510 6300 4510
26 4880 6900 4880
28 5660 8000 5660
Sufa tip I 30 6500 9100 6500
Cablu pentru legaturi inelare, cu mansoane presate.
32 7390 10400 7390
36 9360 13200 9360
40 11500 16300 11500

Dispozitive cu brate din cablu metalic

Dia- Sarcina corespunzatoare (tone)
metrul 1 2 brate 3/4 brate
cablului brat <30º 30º-60º 60º-90º 90º-120º <60º 60º-90º 90º-120º
(mm)
6 0.5 1 0.85 0.7 0.5 1.3 1.05 0.75
8 0.6 1.2 1.02 0.84 0.6 1.56 1.26 0.9
10 0.7 1.4 1.2 0.98 0.7 1.8 1.45 1.05
11 0.85 1.7 1.45 1.19 0.85 2.21 1.78 1.27
12 1 2 1.7 1.41 1 2.55 2.1 1.5
13 1.2 2.4 2.04 1.68 1.2 3.12 2.5 1.8
14 1.4 2.8 2.4 1.97 1.4 3.6 2.95 2.1
16 1.8 3.6 3.1 2.54 1.8 4.65 3.8 2.7
18 2.3 4.6 3.95 3.25 2.3 5.9 4.85 3.45
20 2.8 5.6 4.8 3.95 2.8 7.5 5.9 4.2
22 3.4 6.8 5.85 4.8 3.4 8.75 7.2 5.1
24 4.1 8.2 7 5.74 4.1 10.66 8.6 6.15
26 4.8 9.6 8.16 6.72 4.8 12.5 10 7.2
28 56 11.2 9.7 7.91 5.6 14.55 10.7 8.4
30 6.5 13 11.05 9.1 6.5 16.9 13.6 9.7
32 7.4 14.8 12.58 10.36 7.4 19.25 15.5 11.1
34 83 16.6 14.35 11.73 8.3 21.5 17.4 12.4
36 9.3 18.6 15.8 13.02 9.3 24.1 19.5 13.9
38 10 20 17 17 10 26 21 15
40 1.5 23 19.9 16.1 11.5 29.9 24.1 17.2
42 12.5 25 21.2 17.5 12.5 32.5 26.2 18.7
44 14 28 23.8 19.6 14 36.4 29.4 21
46 16.6 32 27.2 23.24 16.6 43.1 34.8 24.9
52 21 42 35.7 29.4 21 54.6 44.1 31.5
55 25 50 42.5 35 25 65 52.5 37.5
60 30 60 51 42 30 78 63 45

Accesorii cablu tractiune 19

Rodanta tip E–6110 Diametru Latime Lungime Latime Lungime Latime Greutate
cablu deschidere interioara interioara 100 buc.
•Material : Otel a b c d e
•Finisaj: electro-galvanizare mm mm mm mm mm mm kg
4 4 25 19 16 11 0.4
5 5 31 22 22 16 0.8
6 6 37 29 26 19 1.4
7 7 44 32 32 22 2
8 8 51 38 34 24 2.8
9 9 57 42 38 29 3
10 10 64 44 42 32 4.8
11 11 70 51 48 35 7.5
12 12 76 57 51 38 8
14 14 82 60 57 40 10
16 16 89 64 60 42 15
18 18 102 69 67 45 22
20 20 115 79 76 51 25
22 22 127 89 83 54 32
24 24 140 102 88 64 46
26 26 152 105 102 68 66
28 28 165 115 110 73 77
30 30 178 121 115 79 80
32 32 203 133 140 93 130

Rodanta tip E-6120

•Material : Otel
•Finisaj: electro-galvanizare

Diametru Latime Lungime Lungime Latime Grosime Greutate
cablu deschidere interioara interioara posterioara 100 buc.
a b c d e
mm mm mm mm mm mm kg
8 8 51 35 22 4 6
10 10 64 47 30 4 7
12 12 76 57 35 5 14
14 14 98 65 45 6 22
16 16 102 76 50 6 24
18 18 114 86 53 8 43
20 20 127 94 60 9 65
22 22 140 107 65 10 93
24 24 152 114 70 10 102
28 28 178 130 80 10.5 135
32 32 203 157 100 10.5 162
36 36 229 177 115 12 363
40 40 254 198 120 12 376
44 44 279 214 130 15 608
50 50 305 215 140 20 960
56 56 356 245 160 20 1400
64 64 407 275 180 20 1700

20 Accesorii cablu tractiune

Rodanta tip E-6131

•Material : Otel Diametru Latime Lungime Lungime Latime Grosime Greutate
•Standard : DIN 6899 (B) cablu deschidere interioara interioara posterioara 100 buc.
a b c d e
•Finisaj: electro-galvanizare mm mm mm mm mm mm kg
2.5 3 22 19 12 1.6 0.5
3.5 4 26 21 13 1.6 0.8
4 5 32 23 14 1.9 1
5 6 38 25 16 2.4 1.6
6 7 44 28 18 2.4 1.9
7 9 51 32 20 2.8 3
9 11 57 38 24 3.1 4.7
11 13 64 45 28 3.3 6.8
13 13 70 48 30 3.3 8
13 15 76 51 32 3.7 10
15 16 83 58 36 3.8 14.5
16 17 89 61 38 4.7 18
17 18 95 64 40 4.7 20
18 20 102 72 45 5.7 29
20 22 114 80 50 5.7 32
22 24 127 90 56 6.5 47
24 26 140 99 62 6.8 59
26 28 152 112 70 8 80
28 30 165 120 75 8 110
30 32 178 128 80 8 129
32 34 203 152 95 8.5 156
34 36 216 160 100 8.5 176
36 38 229 176 110 8.5 192
38 40 241 184 115 10.5 292
40 42 254 192 120 10.5 320
42 45 305 240 150 10.5 364

Rodanta tip S-6134

•Material : Otel (GTW 40)
•Standard : DIN 3091
•Finisaj: culoare proprie Diametru Latime Latime Lungime Diametru Lungime Greutate
cablu deschidere 100 buc.
a b c d e
8 9 40 66 14 - 18
10 11 50 82 18 - 32
12 13 60 98 21 - 52
14 16 70 114 25 - 80
16 18 80 130 28 16 90
18 20 90 145 31 18 121
20 22 100 161 35 20 161
22 24 110 177 38 22 211
24 26 120 193 41 24 271
26 29 130 209 44 26 355
28 31 140 224 47 28 420
32 35 160 256 53 32 630
36 40 180 288 59 36 884
40 44 200 320 65 40 1100
44 48 220 352 70 44 1500
48 53 240 384 76 48 2000
52 57 260 416 81 52 2500
56 62 280 448 86 56 3200
64 70 320 512 95 64 4600
72 79 360 576 104 72 6600
80 88 400 640 112 80 9000


Rodanta tip G-6170

•Material : Otel Diametru Latime Lungime Lungime Latime Grosime Greutate
cablu deschidere interioara interioara posterioara 100 buc.
•Standard : BS 464 a b c d e
•Finisaj: baie galvanizata mm mm mm mm mm mm kg
6-7 6 48 30 20 3.5 5.4
8 8 54 33 22 4 5.7
9-10 10 64 38 25 4.8 7.6
11-12 13 73 41 29 4.8 14.2
13 14 80 44 32 5.6 18
14-15 15 80 44 32 5.6 18.9
16 17 98 59 41 7.9 34
17-18 19 108 67 44 7.9 39.7
18-20 20 124 73 51 9.5 62.4
20-21 21 124 73 51 9.5 62.4
22 23 133 83 57 9.5 75.6
23-24 25 146 92 64 10.3 106
24-25 27 162 108 70 10.3 125
28-30 29 178 111 76 12.7 151
32-34 33 197 133 95 12.7 204
36 38 229 152 105 15.9 318
38-40 41 254 165 114 17.5 488
41-42 46 254 165 114 17.5 499
44-46 51 286 178 127 25.4 556
47-48 60 318 191 133 28.6 -
48-52 64 330 203 140 28.6 -
53-54 64 330 203 140 28.6 -
56-58 67 356 216 146 30.2 -
62-65 70 413 241 159 31.8 -
68-72 86 502 273 203 41.3 -

Rodanta tip P-6190

•Material : Otel
•Finisaj: vopsit albastru

Diametru Diametru Lungime Latime Grosime Inaltime Greutate
cablu interior per buc.
a b c d e
10 12 90 23 4 8 0.25
12 15 105 27 5 10 0.42
14 17 115 27 5 10 0.5
16 19 120 32 5 12 0.6
18 22 140 35 5 15 0.75
22 25 180 45 6 16 1.4
24 28 180 45 7 16 1.75
26 30 195 47 7 18 2
32 35 215 60 7 22 2.4
38 45 260 70 7 27 3.3
44 50 280 75 7 28 4.06


Clipsuri (bride) tip G-6240

•Material : Punte – Otel forjat tip SAE 1035 sau SAE 1045, bolt – SAE 1015
•Standard : EN 13411 – 5 Tip B / U.S. Federal Specification FF-C-450D )
•Finisaj : Galvanizat, piulitele pentru arcul cu diametru de 5 si 6 mm sunt electrogalvanizate

Diametru a b c d e f g Greutate
cablu mm mm mm mm mm mm mm 100 buc
mm kg
3-4 5 24 12 11 24 21 10 2
5 6 31 15 13 29 24 13 4
6-7 8 34 19 13 37 30 18 8
8 10 45 22 19 43 33 19 14
9-10 11 49 26 19 49 42 25 19
11-12 12 60 30 25 58 46 26 31
13 13 61 30 25 58 48 31 34
14-15 14 72 33 32 63 52 31 36
16 14 74 33 32 64 54 36 45
18-20 16 86 38 37 72 57 38 68
22 19 98 45 41 80 62 40 108
24-25 19 108 48 46 88 67 47 113
28-30 19 117 51 51 91 73 48 140
32-34 22 130 59 54 105 79 56 207
36 22 140 60 59 108 79 58 234
38-40 22 147 66 60 112 85 64 266
41-42 25 161 70 67 121 92 67 329
44-46 29 174 78 70 134 97 76 441
48-52 32 195 86 78 150 113 85 603
56-58 32 213 98 81 162 116 100 707
62-65 32 227 105 87 168 119 113 806
68-72 32 243 112 91 174 127 124 1000
75-78 38 271 121 98 194 135 136 1440

Clipsuri (bride) tip G-6260

•Material : Punte – Otel maleabil, bolt – Otel
•Standard : EN 13411 – 5 Tip A / DIN 1142 )
•Finisaj : Electro-galvanizare

Diametru a b c d e f g Greutate
cablu 100 buc
mm mm mm mm mm mm mm mm kg
5 4 25 12 14 25 13 13 2
6.5 5 32 14 17 30 16 14 4
8 7 41 18 20 39 20 18 8.2
10 7 46 20 24 40 20 21 9.2
12 0 56 24 28 50 25 24 21.5
13 11 64 29 29 55 28 29 27.5
14 12 66 28 31 59 30 28 39.5
16 12 76 34 35 64 32 35 43
19 12 83 37 36 68 33 40 49
22 14 96 41 40 74 34 44 68
26 18 111 46 50 84 38 51 117
30 18 127 54 55 95 41 59 140
34 22 141 60 60 105 45 67 213
40 24 159 68 65 117 49 77 268


Clipsuri (bride) tip E-6220

•Material : Punte – Turnata, bolt – Otel Diametru a b c d e f g Greutate
•Standard : DIN 741 cablu mm mm mm mm mm mm mm 100 buc
•Finisaj : Electro-galvanizare mm kg
3 4 20 9 12 21 10 10 1.4
5 5 24 11 13 23 11 10 1.5
6 5 28 13 15 26 12 11 2.1
8 6 34 16 19 30 14 15 4.1
10 8 42 19 22 34 18 17 6.8
11 8 44 20 22 36 19 18 7.2
13 10 55 24 30 42 23 21 13
14 10 57 25 30 44 23 22 13.5
16 12 63 29 33 50 26 26 21
19 12 75 32 38 54 29 30 28
22 14 85 37 44 61 33 34 40
26 14 95 41 45 65 35 37 44
30 16 110 48 50 74 37 43 66
34 16 120 52 55 80 42 50 85
40 16 140 58 60 88 45 55 104

Intinzatoare furca-furca tip G-6313

•Material: Otel forjat SAE 1035 sau 1045
•Standard: ASTM
F1145-92 /U.S. WLL a Take up b c d e f g h i
Federal tone mm mm mm mm mm mm mm mm mm mm kg
Specification FF-T- 0.54 9-10 152.4 274 302 416 13 22 8 8 21 0.57
791b 1 13 152.4 306 338 452 16 26 9.5 10 25 0.96
•Finisaj : baie 1 13 228.6 380 414 585 16 26 9.5 10 25 1.18
galvanizata 1 13 304.8 456 490 719 16 26 9.5 10 25 1.50
1 16 152.4 346 394 508 18 33 13 13 33 1.84
1.59 16 228.6 421 470 641 18 33 13 13 33 2.12
1.59 16 304.8 497 546 775 18 33 13 13 33 2.56
2.36 18-20 152.4 369 432 546 23 38 15.5 16 41 2.68
2.36 18-20 228.6 443 508 679 23 38 15.5 16 41 3.03
2.36 18-20 304.8 519 584 813 23 38 15.5 16 41 3.29
2.36 18-20 457.2 671 737 1080 23 38 15.5 16 41 3.65
3.27 22 304.8 551 618 854 27 44 19 18 48 4.90
3.27 22 457.2 705 772 1121 27 44 19 18 48 5.95
4.54 24-25 152.4 448 524 638 30 52 22 20 54 5.21
4.54 24-25 304.8 598 676 905 30 52 22 20 54 6.96
4.54 24-25 457.2 751 829 1172 30 52 22 20 54 8.95
4.54 24-25 609.6 902 980 1437 30 52 22 20 54 7.85
6.9 32-34 304.8 657 753 989 44 73 29 25 67 11.9
6.9 32-34 457.2 809 905 1255 44 73 29 25 67 14
6.9 32-34 609.6 962 1058 1521 44 73 29 25 67 13
9.71 38-40 304.8 689 804 1052 52 70 35 27 80 16.9
9.71 38-40 457.2 841 956 1318 52 70 35 27 80 18.7
9.71 38-40 609.6 994 1109 1585 52 70 35 27 80 18.4
12.7 44-46 457.2 918 1049 1403 59 85 41 33 90 25
12.7 44-46 609.6 1070 1201 1670 59 85 41 33 90 28.7
16.78 48-52 609.6 1136 1295 1772 64 93 51 39 108 45.4
27.22 62-65 609.6 1276 1476 1943 75 114 57 38 143 73
34.02 68-72 609.6 1334 1560 2019 89 110 70 42 156 98


Intinzatoare ochi-ochi tip G-6311
WLL a Take-up b c d e f g h
• Material: Otel forjat SAE
1035 sau 1045
0.54 9-10 152.4 302 416 180 9 13 28 65 0.47
1 13 152.4 338 452 190 12 18 36 80 0.84
• Standard : ASTM F1145-92 /
1 13 228.6 414 585 270 12 18 36 80 1.05
U.S. Federal Specification FF
-T-791b 1 13 304.8 490 719 345 12 18 36 80 1.26
• Finisaj: baie galvanizata 1.59 16 152.4 394 508 205 14 21 43 98 1.35
1.59 16 228.6 470 641 280 14 21 43 98 1.60
1.59 16 304.8 546 775 355 14 21 43 98 1.92
2.36 18-20 152.4 432 546 210 17 25 53 113 2.03
2.36 18-20 228.6 508 679 285 17 25 53 113 2.49
2.36 18-20 304.8 584 813 365 17 25 53 113 2.65
2.36 18-20 457.2 737 1080 520 17 25 53 113 3.06
3.27 22 304.8 625 854 375 20 31 59 118 3.98
3.27 22 457.2 778 1121 530 20 31 59 118 5.12
4.54 24-25 152.4 524 638 230 22 36 74 155 4.35
4.54 24-25 304.8 676 905 385 22 36 74 155 5.92
4.54 24-25 457.2 829 1172 540 22 36 74 155 7.17
4.54 24-25 609.6 980 1437 690 22 36 74 155 7.52
6.91 32-34 304.8 760 989 390 29 45 88 197 9.8
6.91 32-34 457.2 912 1255 540 29 45 88 197 11.31
6.91 32-34 609.6 1064 1521 690 29 45 88 197 12.1
9.71 38-40 304.8 823 1052 400 32 54 105 215 14.2
9.71 38-40 457.2 975 1318 560 32 54 105 215 16.5
9.71 38-40 609.6 1128 1585 710 32 54 105 215 17.1
12.71 44-46 457.2 1060 1403 575 38 60 119 254 23.1
12.71 44-46 609.6 1213 1670 725 38 60 119 254 26.3
16.78 48-52 609.6 1315 1772 750 45 69 146 308 40.7
27.22 62-65 609.6 1486 1943 800 51 79 165 344 64
34.02 68-72 609.6 1562 2019 800 57 83 178 381 88

Intinzatoare carlig-carlig tip G-6312

•Factor de siguranta: MBL inseamna 5 X portanta
•Standard: ASTM F1145-92 /U.S. Federal Specification FF-T-791b
•Finisaj: baie galvanizata WLL a Take up b c d e f g
0.45 9-10 152..4 302 416 10 15 14 58 0.36
0.68 13 152.4 338 452 13 19 17 72 0.62
0.68 13 228.6 414 585 13 19 17 72 0.85
0.68 13 304.8 490 719 13 19 17 72 1.04
1.02 16 152.4 394 508 16 23 22 90 0.98
1.02 16 228.6 470 641 16 23 22 90 1.17
1.02 16 304.8 546 775 16 23 22 90 1.71
1.36 18-20 152.4 432 546 20 27 25 98 1.53
1.36 18-20 228.6 508 679 20 27 25 98 1.88
1.36 18-20 304.8 584 813 20 27 25 98 2.30
1.36 18-20 457.2 737 1080 20 27 25 98 2.85
1.81 22 304.8 625 854 23 30 29 126 3.33
1.81 22 457.2 778 1121 23 30 29 126 4.24
2.27 24-25 152.4 524 638 25 35 32 144 3.87
2.27 24-25 304.8 676 905 25 35 32 144 5.09
2.27 24-25 457.2 829 1172 25 35 32 144 6
2.27 24-25 609.6 980 1437 25 35 32 144 7.52
2.27 32-34 304.8 760 989 28 37 39 175 8.12
2.27 32-34 457.2 912 1255 28 37 39 175 10.4
2.27 32-34 609.6 1064 1521 28 37 39 175 12.1
3.4 38-40 304.8 823 1052 33 44 47 212 12.7
3.4 38-40 457.2 975 1318 33 44 47 212 15.1
3.4 38-40 609.6 1128 1585 33 44 47 212 17.1


Intinzatoare furca-ochi tip G-6315

•Standard: ASTM F1145-92 /U.S. Federal Specification FF-T-791b
•Finisaj : baie galvanizata

WLL a Take up b c d e f g h i j k l
tone mm mm mm mm mm mm mm mm mm mm mm mm mm kg
0.54 9-10 152.4 302 416 13 22 8 8 21 9 13 28 65 0.51
1 13 152.4 338 452 16 26 9.5 10 25 12 18 36 80 0.89
1 13 228.6 414 585 16 26 9.5 10 25 12 18 36 80 1.10
1 13 304.8 490 719 16 26 9.5 10 25 12 18 36 80 1.31
1.59 16 152.4 394 508 18 33 13 13 33 14 21 43 98 1.58
1.59 16 228.6 470 641 18 33 13 13 33 14 21 43 98 1.84
1.59 16 304.8 546 775 18 33 13 13 33 14 21 43 98 2.22
2.36 18-20 152.4 432 546 23 38 15.5 16 41 17 25 53 113 2.34
2.36 18-20 228.6 508 679 23 38 15.5 16 41 17 25 53 113 2.72
2.36 18-20 304.8 584 813 23 38 15.5 16 41 17 25 53 113 2.95
2.36 18-20 457.2 737 1080 23 38 15.5 16 41 17 25 53 113 3.30
3.27 22 304.8 625 854 27 44 19 18 48 20 31 59 118 4.35
3.27 22 457.2 778 1121 27 44 19 18 48 20 31 59 118 5.46
4.54 24-25 152.4 524 638 30 52 22 20 54 22 36 74 155 4.66
4.54 24-25 304.8 676 905 30 52 22 20 54 22 36 74 155 6.35
4.54 24-25 457.2 829 1172 30 52 22 20 54 22 36 74 155 7.98
4.54 24-25 609.6 980 1437 30 52 22 20 54 22 36 74 155 7.39
6.9 32-34 304.8 760 989 44 73 29 25 67 29 45 88 197 10.92
6.9 32-34 457.2 912 1255 44 73 29 25 67 29 45 88 197 11
6.9 32-34 609.6 1064 1521 44 73 29 25 67 29 45 88 197 12.9
9.71 38-40 304.8 823 1052 52 70 35 27 80 32 54 105 215 13.1
9.71 38-40 457.2 975 1318 52 70 35 27 80 32 54 105 215 14.7
9.71 38-40 609.6 1128 1585 52 70 35 27 80 32 54 105 215 17.8
12.7 44-46 457.2 1060 1403 59 85 41 33 90 38 60 119 254 22.3
12.7 44-46 609.6 1213 1670 59 85 41 33 90 38 60 119 254 27.5
16.78 48-52 609.6 1315 1772 64 93 51 39 108 45 69 146 308 42.9
27.22 62-65 609.6 1486 1943 75 114 57 38 143 51 79 165 344 68
34.02 68-72 609.6 1562 2019 89 110 70 42 156 57 83 178 381 91


Intinzatoare furca-furca tip G-6343

•Material: Otel moale
•Finisaj : baie galvanizata

0.2 6 100 175 255 5 19 7 20 13 0.16
0.32 8 108 199 282 6 25 9 24 14 0.27
0.5 10 125 222 320 8 26 10.5 28 19 0.45
0.7 12 195 320 479 10 32 13 34 22 0.85
1.2 16 230 388 572 12 39 18 42 28 1.57
1.5 20 270 454 672 16 46 20 51 33 2.67
2.2 22 295 490 730 20 55 25 55 38 3.68
3.2 24 325 558 819 22 63 30 70 46 5.3
4.8 33 370 681 977 30 85 38 82 60 12
6 39 400 710 1017 33 86 45 85 76 14.2
8.5 45 400 760 1050 39 105 50 100 86 20.8
11 48 400 820 1110 45 120 58 118 92 24

Intinzatoare hamburger tip S-6330

•Material : Otel moale
• Finisaj : vopsit

WLL a b c d
tone mm mm mm mm kg
13 24 400 16 210 3

13 24 500 16 260 3.8

18 27 400 18 210 4.4

18 27 500 18 260 5.5

20 30 400 20 210 5

20 30 500 20 260 6.3

21 36 400 20 210 7

21 36 500 20 260 8.8


Dispozitiv de prins cablu de tractiune tip P-6411 sau G-6411

•Material: otel special pentru tractiune GS21Mn5
•Finisaj: vopsit verde sau baie galvanizata

Nr. WLL Ø Cablu a b c d e f g
298 4 11-13 140 51 30 59 17.5 22.5 14 0.7
299 5 14-16 162 67 36 65 21 26 17.5 1.3
200 8 18-19 194 76 42 78 17 32 21 2.1
201 10 20-22 224 92 47 90 33 38 24 3.6
204 12.6 23-26 253 104 57 103 36 44 28 5.3
207 16 27-30 282 114 63 116 39 51 32 7
212 20 31-36 312 127 70 130 43 57 38 9.7
215 25 37-39 358 136 79 155 51 63 41 13
217 32 40-42 390 146 83 171 54 70 44 17
219 40 43-48 443 171 93 198 55 76 51 26
222 50 49-54 502 193 100 224 62 82 57 37.5
224 64 55-60 548 216 112 247 73 92 63 50
226 80 61-68 597 241 140 270 79 102 73 65
227 90 69-75 644 273 159 286 79 124 79 94
228 100 76-80 686 292 171 298 83 133 86 110
229 120 81-86 743 311 184 311 102 146 92 145
230 140 87-93 788 330 197 330 102 159 99 168
231 160 94-102 845 362 216 356 108 178 108 210
233 200 108-115 1000 405 235 425 125 190 125 330
240 240 120-130 1110 515 260 475 135 210 138 550

•Material: otel special pentru tractiune GS21Mn5
•Finisaj: vopsit verde sau baie galvanizata

Nr. WLL Ø Cablu a b c d e
198 4 11-13 142 25 25 38 14 1
199 5 14-16 171 32 30 48 17.5 1.8
100 8 18-19 205 38 35 58 21 3.2
104 10 20-22 235 44 41 68 24 4.6
108 12.6 23-26 275 51 51 75 28 8
111 16 27-30 306 57 57 85 32 11
115 20 31-36 338 63 63 95 38 16
118 25 37-39 394 76 70 127 41 23
120 32 40-42 418 76 76 127 44 27
125 40 43-48 468 89 89 133 51 41
128 50 49-54 552 95 95 180 57 58
130 64 55-60 598 108 108 196 63 85
132 80 61-68 654 121 121 212 73 118
135 90 69-75 686 127 127 215 79 155
138 100 76-80 737 133 133 219 86 173
140 120 81-86 788 140 170 228 92 230
142 140 87-93 852 152 152 242 99 265
144 160 94-102 714 178 178 254 108 370
146 200 108-115 1145 195 195 382 125 525
150 240 120-130 1280 250 250 375 138 900



• Material: otel special pentru tractiune GS21Mn5
• Finisaj: vopsit verde sau baie galvanizata

Nr. WLL Ø Cablu a b c d e f
0.25 1.25 7-8 129 110 18 16 9 36 0.8
0.5 2 9-10 165 142 20 20 11 46 1.7
1 3.2 11-13 174 146 25 25 12 57 2.1
2 5 14-16 211 176 31 31 15 70 4
3 6.3 18-19 252 212 38 38 16 80 7
4 8 20-22 288 240 44 44 19 95 10
5 12.6 24-26 329 274 51 51 22 110 15
6 16 27-29 375 310 57 57 25 130 21
7 20 30-32 423 350 63 64 28 146 31
8 20 34-36 474 400 69 64 28 148 37
9 25 37-39 527 450 76 70 30 153 51
10 32 40-42 580 500 76 76 33 160 64
11 40 43-48 643 550 89 89 39 186 96
12 50 49-52 737 640 101 95 46 194 130
13 64 54-58 775 660 114 108 54 230 180
14 80 60-68 960 835 127 121 60 250 275
15 90 72-76 1130 1000 146 133 76 270 440
16 100 81-86 1250 1100 159 140 79 300 510

Dispozitiv de prins cablu de tractiune tip S-6414

•Material: otel forjat C-1035
•Finisaj: culoare proprie

Ø Cablu a b c d e f g h i j
mm mm mm mm mm mm mm mm mm mm mm kg
6 13 7 17 38 121 54 102 8 17 35 0.25
8 20 9 21 44 159 81 135 10 21 41 0.50
10 20 12 21 44 159 81 135 10 21 41 0.49
11 25 12 25 51 198 108 169 13 25 51 1.04
13 25 14 25 51 198 108 169 13 25 51 1.02
14 32 15 30 57 243 135 206 16 32 63 2.09
16 32 17 30 57 243 135 206 16 32 63 2.04
19 39 20 35 70 297 162 254 19 38 76 3.54
22 43 24 41 83 346 189 295 23 44 86 5.31
25 50 27 51 95 397 216 340 26 51 102 8.07
29 57 30 57 108 444 243 381 30 57 114 13.5
32 64 34 64 121 494 270 419 30 63 127 16.3
35 71 37 64 133 540 297 460 33 63 133 21.3
38 78 40 70 146 591 324 502 37 76 146 29.5
44 86 47 89 171 689 378 584 43 89 178 42.2
51 100 54 95 203 798 432 679 46 102 203 65.8
57 113 60 108 171 835 486 705 65 114 222 93.4
60 125 64 108 171 879 498 749 65 114 222 106
63 125 67 108 171 879 498 749 65 114 222 103
70 138 74 127 219 978 537 838 76 146 241 158
76 151 80 133 219 1045 603 905 76 146 241 181


Dispozitiv de prins cablu de tractiune tip S-6415
•Material: otel forjat C-1035
• Finisaj: culoare proprie
Ø Cablu a b c d e f g h
mm mm mm mm mm mm mm mm mm kg
6 13 7 37 19 13 54 111 89 0.15
8 20 9 43 22 17 81 140 114 0.36
10 20 12 43 22 17 81 140 114 0.35
11 25 12 51 27 22 108 176 146 0.66
13 25 14 51 27 22 108 176 146 0.63
14 32 15 63 32 29 135 222 184 1.26
16 32 17 63 32 29 135 222 184 1.25
19 39 20 76 37 33 162 264 219 2.27
22 43 24 89 43 38 189 308 257 3.40
25 50 27 102 52 44 216 349 292 5.08
29 57 30 114 59 51 243 387 324 7.17
32 64 34 127 65 57 270 438 365 10.4
35 71 37 133 65 57 297 479 400 14.1
38 78 40 140 71 63 324 518 432 17.7
44 86 47 171 91 76 378 610 508 23.6
51 100 54 197 97 83 432 698 584 40.8
57 113 60 219 110 102 486 756 632 55.3
60 125 64 219 110 102 498 791 664 67.6
63 125 67 219 110 102 498 791 667 64.4
70 138 74 235 129 137 537 892 752 99.3
76 151 80 235 135 137 603 959 816 114

Dispozitiv de prins cablu de tractiune tip G-6416

•Material: aliaj otel forjat SCM 435
•Finisaj: galvanizat

Ø Cablu a b c d e f g
mm mm mm mm mm mm mm mm kg
32-36 246 122 38 48 83 76 97 18
38-42 305 152 40 57 104 92 123 22
44-48 356 178 47 66 121 112 140 28
51-54 391 202 53 76 133 121 158 32
56-60 438 221 61 80 146 133 184 44
62-67 457 264 68 96 165 149 217 56
68-73 540 273 74 105 178 163 222 68
75-80 584 295 76 115 194 174 243 100
82-86 626 319 82 121 216 194 260 120
88-92 670 340 92 127 219 202 270 145
95-98 698 356 98 133 235 214 290 190
101-108 803 412 112 152 270 242 318 250

La cerere se poate furniza si pentru diametru mai mic de cablu.


Rola de deviere cu cheie de tachelaj tip P-6951
WLL Ø Cablu a b c d
• Material: otel carbon, prevazut cu rulmenti conici 2 7-9 75 293 79 82 3.8
• Factor de siguranta: 4 x WLL 4 10-12 115 363 107 120 6.1
4 12-14 152 417 107 160 9.5
• Finisaj: vopsit
8 20-22 152 477 124 160 14.6
12 20-22 152 555 154 160 25
15 24-26 152 585 170 160 30
4 10-12 203 478 107 210 12
8 20-22 203 526 124 210 16
12 20-22 203 580 154 210 32
15 24-26 203 646 170 210 35
8 20-22 254 582 124 260 18
12 20-22 254 680 154 260 39
15 24-26 254 705 170 260 43
8 20-22 305 612 124 310 27
12 20-22 305 745 154 310 53
15 24-26 305 771 170 310 55
8 20-22 357 662 124 360 31
12 20-22 357 770 154 360 60
15 24-26 357 798 170 360 63
8 20-22 406 712 124 410 35
12 20-22 406 820 154 410 67
15 24-26 406 848 170 410 70
8 20-22 457 762 124 460 42
12 20-22 457 878 154 460 75
15 24-26 457 898 170 460 78

Rola de deviere cu ochi tip G-6917

• Material: fier maleabil galvanizat
• Factor de siguranta: 4 x WLL
• Finisaj: baie galvanizata

WLL Ø Cablu a b c d e f
0.4 12 164 118 45 39 14 25 0.7
0.8 16 232 158 62 45 18 37 1.4
1 18 270 178 82 49 24 52 1.8
2 24 340 233 98 60 30 59 3.7
2.2 28 350 246 111 64 30 59 4.9
2.6 30 390 280 136 68 30 59 7.2
3 32 420 314 159 75 44 70 10.8
3.6 34 460 350 174 75 44 70 12.6

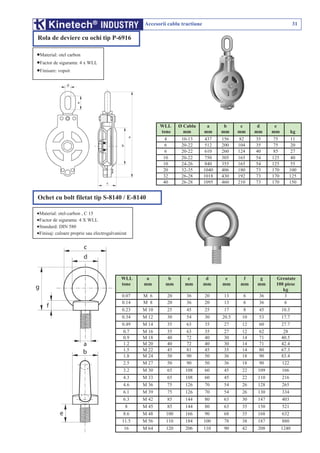

Rola de deviere cu ochi tip P-6916

•Material: otel carbon
•Factor de siguranta: 4 x WLL
•Finisare: vopsit

WLL Ø Cablu a b c d e
4 10-13 437 156 82 35 75 11
6 20-22 512 200 104 35 75 20
6 20-22 610 260 124 40 85 27
10 20-22 750 305 165 54 125 40
10 24-26 840 355 165 54 125 55
20 32-35 1040 406 180 73 170 100
32 26-28 1018 430 192 73 170 125
40 26-28 1095 460 210 73 170 150

Ochet cu bolt filetat tip S-8140 / E-8140

•Material: otel-carbon , C 15
•Standard: DIN 580
•Finisaj: culoare proprie sau electrogalvanizat

WLL a b c d e f g Greutate
tone mm mm mm mm mm mm mm 100 piese
kg
0.07 M 6 20 36 20 13 6 36 3
0.14 M 8 20 36 20 13 6 36 6
0.23 M 10 25 45 25 17 8 45 10.3
0.34 M 12 30 54 30 20.5 10 53 17.7
0.49 M 14 35 63 35 27 12 60 27.7
0.7 M 16 35 63 35 27 12 62 28
0.9 M 18 40 72 40 30 14 71 40.5
1.2 M 20 40 72 40 30 14 71 42.4
1.5 M 22 45 81 45 35 14 80 67.3
1.8 M 24 50 90 50 36 18 90 83.4
2.5 M 27 50 90 50 36 18 90 122
3.2 M 30 65 108 60 45 22 109 166
4.3 M 33 65 108 60 45 22 110 216
4.6 M 36 75 126 70 54 26 128 265
6.1 M 39 75 126 70 54 26 130 334
6.3 M 42 85 144 80 63 30 147 403
8 M 45 85 144 80 63 35 150 521
8.6 M 48 100 166 90 68 35 168 632
11.5 M 56 110 184 100 78 38 187 880
16 M 64 120 206 110 90 42 208 1240


Ochet filetat fara bolt tip S-8142 / E-8142

•Material: otel-carbon , C 15
•Factor de siguranta: 4 X sarcina maxima de lucru
•Standard: DIN 582
•Finisaj: culoare proprie sau electrogalvanizat

WLL a b c d e f Greutate 100
tone mm mm mm mm mm mm piese
kg
0.07 M 6 20 36 20 8.5 36 4.2

0.14 M 8 20 36 20 8.5 36 5.2

0.23 M 10 25 45 25 10 45 9.4

0.34 M 12 30 54 30 11 53 16

0.49 M 14 35 63 35 13 60 22

0.7 M 16 35 63 35 13 62 24

1.2 M 20 40 72 40 16 71 35.2

1.5 M 22 45 81 45 18 80 58.6

1.8 M 24 50 90 50 20 90 70.6

2.5 M 27 50 90 50 20 90 102

3.2 M 30 65 108 60 25 109 132

4.3 M 33 65 108 60 25 110 170

4.6 M 36 75 126 70 30 128 208

6.1 M 39 75 126 70 30 130 260

6.3 M 42 85 144 80 35 147 311

8 M 45 85 144 80 35 150 407

8.6 M 48 100 166 90 40 168 502

11.5 M 56 110 184 100 45 187 669

16 M 64 120 206 110 50 208 930

Clesti verticali 33

Cleste vertical tip TS / STS

•Pentru ridicarea pe verticala si transportarea tablei si structurilor de tabla
•Clestii tip TS/STS sunt echipati cu mecanism de siguranta, astfel incat clestele nu aluneca atunci cand este aplicata forta de ridicare
si cand sarcina este coborata
•Capacitatea de ridicare si deschiderea clestelui sunt marcate prin pansonare
•Tipul STS este furnizat cu deschiderea mai mare fata de tipul TS

Cod Tip Capacitate Deschidere Dimensiuni Greutate
(kg) (R)(mm) (kg)
S T U V W X Y
850000 0.75 TS 750 0-13 47 30 205 100 25 37 10 1.5
850800 1 TS 1000 0-18 55 44 265 135 38 35 15 3.3
850880 1 TSE 1000 0-25 55 44 240 142 38 35 15 3.6
850100 1.5 TS 1500 0-20 80 65 345 165 51 45 17 6.3
850901 2 TSE 2000 0-35 78 65 350 185 55 43 17 6.5
850331 3 TSE 3000 0-35 78 65 350 185 55 54 17 6.7
850441 4.5 TS 4500 0-25 85 68 430 200 65 67 22 14.8
850451 4.5 TSE 4500 0-45 85 68 430 245 64 67 22 15.9
850301 6 TS 6000 0-32 114 75 490 255 69 69 25 18.6
850401 7.5 TS 7500 0-40 112 75 540 245 58 70 25 24
851501 7.5 TSE 7500 0-55 110 75 560 285 70 73 25 25
851551 9 TS 9000 0-55 110 80 560 285 70 73 20 26
850501 12 TS 12000 0-52 120 84 610 310 110 75 20 42
850601 15 TS 15000 0-76 120 90 550 310 110 75 50 71
850605 17 TS 17000 0-76 120 90 550 310 110 75 50 71
850700 20 TS 20000 0-80 170 100 880 495 140 115 62.5 140
850701 25 TS 25000 5-85 170 100 880 495 140 115 62.5 140
850721 30 TS 30000 10-90 170 100 880 495 175 155 62.5 145

852000 2 STS 2000 17-38 80 63 350 185 58 43 17 6
852451 4.5 STS 4500 25-50 85 68 430 225 65 67 22 15
852201 6 STS 6000 28-57 120 74 500 275 78 67 25 20
852301 7.5 STS 7500 30-85 110 75 540 295 58 73 25 24
852305 9 STS 9000 30-85 110 75 560 205 70 73 20 25
852401 12 STS 12000 50-100 120 84 610 390 110 75 20 42
852501 15 STS 15000 80-150 120 90 550 440 110 75 50 77
852600 20 STS 20000 80-150 170 100 880 580 140 115 62.5 145
852601 25 STS 25000 80-150 170 100 880 580 140 115 62.5 145
852721 30 STS 30000 80-150 170 100 880 580 175 155 62.5 148

34 Clesti verticali

Cleste vertical tip TSMP / STSMP

•Clestii Terrier tip TS si STS sunt de asemenea disponibili in versiunea MP
•Versiunea MP are un brat cu trei articulatii
•Pentru ridicarea si transportarea a tablei si structurilor
•Cand este atasata intr-un punct fix clestele isi mentine flexibilitatea nemaifiind necesar lantul
•Datorita lungimii bratului cu trei articulatii, clestele poate fi coborat mai mult intre tabla si structuri
•Capacitatea de ridicare si deschiderea sunt marcate prin pansonare
•Tipul STSMP este furnizat cu deschiderea mai mare fata de tipul TSMP

Cod Tip Capacitate Deschidere Dimensiuni in mm Greutate
(kg) (R)(mm) S T U V W X Y (kg)
850010 0.75 TSMP 750 0-13 47 30 260 100 25 37 10 2
850810 1 TSMP 1000 0-18 55 44 313 130 38 35 15 4.2
850818 1 TSEMP 1000 0-25 55 45 425 142 38 35 15 4.5
850110 1.5 TSMP 1500 0-20 80 65 470 165 51 45 17 7.6
850911 2 TSEMP 2000 0-35 80 65 510 180 58 43 17 7.7
850221 3 TSEMP 3000 0-35 80 65 515 185 55 42 15 8
850211 4.5 TSMP 4500 0-25 85 68 695 200 55 67 22 18.1
851401 4.5 TSEMP 4500 0-45 85 68 705 245 64 67 22 19.2
850311 6 TSMP 6000 0-32 114 74 760 240 71 69 25 22.8
850411 7.5 TSMP 7500 0-40 112 75 820 245 58 70 25 28
851510 7.5 TSEMP 7500 0-55 110 75 820 285 70 73 25 30
851515 9 TSMP 9000 0-55 110 80 820 310 70 73 20 32
850511 12 TSMP 12000 0-52 120 80 960 310 110 75 26 46
850611 15 TSMP 15000 0-76 120 90 940 310 110 75 50 79
851615 17 TSMP 17000 0-76 120 90 940 310 110 75 50 79
850710 20 TSMP 20000 0-80 170 100 1150 495 140 115 62.5 158
850711 25 TSMP 25000 5-85 170 100 1150 495 140 115 62.5 158

852010 2 STSMP 2000 17-38 80 63 470 185 58 43 17 7.3
852111 4.5 STSMP 4500 25-50 85 68 695 225 65 67 22 17
852211 6 STSMP 6000 28-57 120 74 760 275 78 67 25 23
852311 7.5 STSMP 7500 30-85 112 75 820 295 58 73 25 28
852315 9 STSMP 9000 30-85 110 80 820 305 70 73 20 30
852411 12 STSMP 12000 50-100 120 84 960 390 110 75 26 47
852511 15 STSMP 15000 80-150 120 90 940 440 110 75 50 82
852610 20 STSMP 20000 80-150 170 100 1150 580 140 115 62.5 161
852611 25 STSMP 25000 80-150 170 100 1150 580 140 115 62.5 161

Clesti verticali 35

Cleste vertical tip TSU / STSU

•Pentru ridicarea si transportarea tablei si structurilor de tabla in toate pozitiile (orizontal, vertical si pe laterala)
•Brat articulat
•Clestii tip TSU/STSU sunt echipati cu mecanism de siguranta, astfel incat clestele nu aluneca atunci cand este aplicata forta de ridi-
care si cand sarcina este coborata
•Tipul STSU este furnizat cu deschiderea mai mare fata de tipul TSU

Cod Tip Capacitate Deschidere Dimensiuni (mm) Greutate
(kg) (R)(mm) S T U V W X Y (kg)
855000 0.75 TSU 750 0-13 47 30 210 100 25 37 10 1.7
865100 1 TSU 1000 0-18 55 48 300 130 38 35 18 3.5
865800 1 TSEU 1000 0-25 55 48 285 142 38 35 18 3.9
855100 1.5 TSU 1500 0-20 80 70 350 165 54 45 18 7.2
855601 2 TSEU 2000 0-35 80 70 380 180 58 43 18 7.3
865331 3 TSEU 3000 0-35 80 70 385 185 55 42 15 7.5
865441 4.5 TSU 4500 0-25 85 68 425 235 54 70 25 15.6
865301 4.5 TSEU 4500 0-45 85 68 425 245 64 67 25 16.7
865401 6 TSU 6000 0-32 115 80 520 245 64 69 32 21
865601 7.5 TSU 7500 0-40 112 80 560 245 58 70 32 26
855400 7.5 TSEU 7500 0-55 110 80 560 285 70 73 32 30
855405 9 TSU 9000 0-55 110 80 650 310 70 73 45 32
865901 12 TSU 12000 0-52 120 80 650 310 110 75 45 45
865151 15 TSU 15000 0-76 120 80 635 310 110 75 45 75
865155 17 TSU 17000 0-76 120 90 635 310 110 75 45 77
865700 20 TSU 20000 0-80 170 100 830 495 140 115 75 145
865251 25 TSU 25000 5-85 170 100 830 495 140 115 75 148
865230 30 TSU 30000 10-90 170 100 830 495 175 115 75 150

856000 2 STSU 2000 17-38 80 69 380 185 58 43 18 8
856101 4.5 STSU 4500 25-50 85 68 425 225 65 67 25 17
856201 6 STSU 6000 28-57 120 80 520 275 78 67 21 32
856301 7.5 STSU 7500 30-85 110 80 560 295 58 73 32 40
856305 9 STSU 9000 30-85 110 80 650 305 70 73 45 40
856401 12 STSU 12000 50-100 125 80 650 390 110 75 45 45
856501 15 STSU 15000 80-150 120 80 635 440 110 75 45 80
856600 20 STSU 20000 80-150 170 100 830 580 140 115 75 150
856601 25 STSU 25000 80-150 170 100 830 580 140 115 75 150
856331 30 STSU 30000 80-150 170 100 830 580 175 155 75 155

36 Clesti verticali

Cleste pentru profie tip TSHP

•Pentru ridicarea si transportarea, profilelor HP si structurilor cu profil HP
•Poate fi de asemenea folosit ca si cleste pentru tabla cu deschiderea mai mare
•Tipul standard este cu 3 pivoti pentru o forta de prindere mai mare
•Tipul TSHP este echipat cu un mecanism de siguranta, astfel incat clestele nu aluneca atunci cand este aplicata forta de ridicare si cand
sarcina este coborata

Cod Tip Capacitate Deschidere Dimensiuni(mm) Greutate
(kg) (R)(mm) (kg)
S T U V W X Y
860110 1 TSHP 1000 0-80 205 65 530 272 55 52 16 19.5

860111 1.5 TSHP 1500 0-80 205 65 530 272 55 52 16 20

Cleste vertical tip TNMK / TNMKA

•Clestele tip TNMK nu lasa urme, echipat cu 2 protectii sintetice. Clestele poate fi folosit in ridicare, manipularea si transportarea tablei
din otel, inox, aluminium, placilor de lemn si marmura
•Clestele este blocat cand este inchis si deschis

(kg) (R)(mm) H S T U V W X Z (kg)
862035 0.5 TNMK 500 1-20 200 93 65 360 220 48 48 80 5.5
862135 0.5 STNMK 500 17-37 200 93 65 360 240 48 48 80 5.5
862005 0.5 TNMKA 500 1-180 200 93 65 360 200-340 60 48 80 10
862010 1 TNMK 1000 1-30 235 95 80 400 275 46 54 80 6.5
862037 1.5 TNMK 1500 1-40 235 95 80 400 275 46 54 80 7.2
862038 2 TNMK 2000 1-50 360 120 100 660 380 58 65 80 14
862039 3 TNMK 3000 1-60 360 120 100 660 380 58 65 80 15

Clesti verticali 37

Cleste pentru profile tip FBK

•Pentru ridicarea si transportarea grinzilor metalice, profilelor si structurilor acolo unde sarcina trebuie asezata intr-o anumita pozitie
•Forma speciala plaseaza centrul de greutate a grinzii de ridicat direct sub cheie si mentine echilibrul grinzii din momentul ridicarii si
mentine flansa pe verticala pentru o mai usoara depozitare si pozitionare
•Este recomandat in special pentru transportul si depozitarea profilelor metalice

Capacitate Deschidere Dimensiuni Weight
Cod Tip
(kg) (R) (mm) B C D E F G H Y (kg)

851010 1 FBK 1000 0 - 15 200 120 250 21,5 130 35 45 15 3

851000 1.5 FBK 1500 0 - 20 260 200 350 65 170 45 65 15 8
851100 3 FBK 3000 0 - 25 380 200 410 72 205 67 65 30 16

38 Clesti orizontali

Cleste orizontal tip FHX / FHSX

•Pentru ridicarea pe orizontala si transportarea tablei
•Clestii au o forma compacta si o greutate relativ mica dar cu capacitate mare de ridicare
•Clestii tip FHX / FHSX trebuiesc folositi numai in pereche sau mai multe perechi
•Tipul FHS este furnizat cu deschiderea mai mare fata de tipul FH

(kg/pereche) (R)(mm) A B C D E F G (kg/buc)
953100 1 FHX 1000 0-35 193 140 65 10 100 25 15 2.6
953200 2 FHX 2000 0-60 290 180 80 20 115 30.5 15 7.7
953300 3 FHX 3000 0-60 293 220 90 20 140 30.5 20 11.4
953400 4 FHX 4000 0-60 295 220 100 25 135 30.5 30 13
953600 6 FHX 6000 0-60 330 225 120 30 130 30.5 30 13
953800 8 FHX 8000 0-60 330 225 120 30 130 30.5 30 18
953010 10 FHX 10000 0-60 330 225 120 30 130 30.5 30 20
953012 12 FHX 12000 0-60 330 225 120 30 130 30.5 30 21

954200 2 FHSX 2000 0-100 380 180 80 20 115 30.5 15 9
954300 3 FHSX 3000 0-100 400 220 90 20 140 30.5 15 14
954400 4 FHSX 4000 0-100 410 220 100 25 135 30.5 20 16
954600 6 FHSX 6000 0-100 425 225 120 30 130 30.5 30 22
954800 8 FHSX 8000 0-100 425 225 120 30 130 30.5 30 22
954010 10 FHSX 10000 0-100 425 225 120 30 130 30.5 30 22
954012 12 FHSX 12000 0-100 425 225 120 30 130 30.5 30 22
953820 15 FHSX 15000 0-150 665 350 140 30 240 45 30 50

Cleste orizontal tip TDH

•Pentru ridicare pe orizontala si transportarea tablei subtiri care se indoaie in momentul ridicarii
•Clestii au o forma compacta si o greutate relativ mica dar cu capacitate mare de ridicare
•Clestii tip TDH trebuiesc folositi numai in pereche sau mai multe perechi
•Capacitatea de ridicare si deschiderea clestelui este marcata pe acesta

(kg/pereche) (R)(mm) A B C E F G H (kg/buc)
970100 1 TDH 1000 0-15 190 85 10 20 95 140 65 2.7
970200 2 TDH 2000 0-35 235 135 20 25 110 180 80 7.5

Clesti orizontali 39

Cleste (gafa) de ridicat tip HHC

•Cleste pentru ridicarea si manipularea tablelor groase si pachetelor de tabla, diferite structuri metalice, tevi
•Boltul clestelui nu deterioreaza lantul
•Varful ascutit este util atunci cand este inserat intr-un spatiu mai mic
•Punctul de asezare se afla pe spatele clestelui. Acest design unic face extrem de usoara scoaterea clestelui de sub sarcina.( tabla
groasa se poate stivui fara a se face separatii din material lemons)
•Corpul este facut din otel inalt aliat forjat, tratat termic pentru a avea o durabilitate foarte mare din momentul in care este pus in
exploatare
•Tipul HHC-G este echipat cu un maner pentru operarea usoara.

Tip Capacitate Grosimea L A B b S W S.P. Greutate
(tone) maxima a (mm) (mm) (mm) (mm) (mm) (mm) (mm) (kg)
placii
HHC 0.5 0.5 58 152 121 27 45 30 63 111 1.1

HHC 1 1 65 178 144 33 51 40 80 126 2.1

HHC 2 2 80 223 182 42 62 54 105 154 4.5

HHC 3 3 95 264 215 49 73 65 125 187 7.8

HHC 5 5 125 342 279 60 96 85 160 243 16.5

HHC 1G 1 65 178 144 33 51 40 80 126 2.4

HHC 2G 2 80 223 182 42 62 54 105 154 4.9

HHC 3G 3 95 264 215 49 73 65 125 187 8.4

HHC 5G 5 125 342 279 60 96 85 160 243 17.2

40 Clesti orizontali

Cleste orizontal tip THSK

•Pentru ridicarea pe orizontala si transportarea tablei si pachetelor de tabla
•Clestii tip FHX / FHSX trebuiesc folositi numai in pereche sau mai multe perechi

(kg/pereche) (R)(mm) A B D E F R X Y (kg/buc)
815180 1.5 THSK/180 1500 3-180 290 200 15 135 27 60 87 20 9
815300 1.5 THSK/300 1500 3-300 410 200 15 135 27 60 87 20 11.5
830180 3 THSK/180 3000 3-180 300 240 20 165 27 70 105 20 14.5
830300 3 THSK/300 3000 3-300 410 235 20 165 27 70 105 20 13
845180 4.5 THSK/180 4500 3-180 300 240 20 165 27 70 105 20 13
845420 4.5 THSK/420 4500 3-420 530 235 20 170 27 70 105 20 15
860180 6 THSK/180 6000 3-180 305 250 25 160 27 77 120 20 20
860420 6 THSK/420 6000 3-420 540 250 25 165 27 75 120 20 23
890180 9 THSK/180 9000 3-180 305 250 25 160 27 77 120 20 25.5
890420 9 THSK/420 9000 3-420 540 250 25 165 27 75 120 20 29.5

Cleste orizontal tip TNMH

•Pentru ridicarea pe orizontala si transportarea obiectelor cu suprafata fragila, cum ar fi inoxul, plansete din lemn, aluminiu
etc
•Clestele tip TNMH este echipat cu o suprafata plasticata rezistenta la presiune

(kg/pereche) (R)(mm) A B C D E F G (kg/buc)
862810 1 TNMH 1000 0-25 154 140 65 15 95 20 15 3.5
862820 2 TNMH 2000 0-45 270 225 90 23 150 30.5 15 9
862830 3 TNMH 3000 0-45 275 225 90 28 160 30.5 15 13
862840 4 TNMH 4000 0-50 305 250 105 28 160 30.5 20 16
862860 6 TNMH 6000 0-50 310 250 120 33 160 30.5 20 17

Clesti orizontali 41

Cleste orizontal tip TPH

•Pentru ridicarea pe orizontala si transportarea tevilor
•Clestii au o forma compacta si o greutate relativ mica, cu capacitate mare de ridicare
•Suprafata este echipata cu un material din plastic special pentru protejarea tevilor cu san-
fren.
•Clestii tip TPH sunt furnizati numai in pereche
•Protectia din plastic este usor de schimbat
•Clestele TPH poate fi furnizat impreuna cu cupla omega tip Berglock

(kg/pereche) (R)(mm) (kg/buc)
A B C D E T
960150 1.5 TPH 1500 40 120 32 175 70 25 15 1.6

960300 3 TPH 3000 40 120 32 175 70 25 15 1.6

960400 4 TPH 4000 50 120 32 195 70 25 25 2

960600 6 TPH 6000 50 120 32 195 70 25 25 3.3

960800 8 TPH 8000 70 120 32 195 70 25 26 3.6

960810 10 TPH 10000 70 120 32 215 70 45 26 5

960812 12 TPH 12000 70 120 32 215 70 45 26 6

960815 15 TPH 15000 70 120 32 215 70 60 26 10

960820 20 TPH 20000 70 120 32 215 70 60 26 16

BL-8 7/8-8 BL 2000 7/8 35 25 11 18 0.2

BL-10 10-8 BL 3200 10 45 32 14 22 0.4

BL-13 13-8 BL 5400 13 56 40 17 28 1

42 Clesti pentru profile

Cleste pentru profile tip FSV

•Pentru ridicarea si transportarea grinzilor metalice, profilelor si structurilor
•Poate fi de asemenea atasat cu capul in jos si folosit(temporar) ca punct de suspensie
•Ambele came pot fi deschise si inchise in mod egal
•Tipul FSVW este asemanator cu tipul FSV dar este livrat fara inel, prinderea facandu-se dupa dorinta utili-
zatorului

Cod Tip Capacitate Deschidere Dimensiuni (mm) Greutate
(kg) (R) (mm) (kg)
B C-max D-max E F
851400 1 FSV 1000 75-190 30 285 310 73 120 4
851500 2 FSV 2000 75-190 30 285 310 73 120 5
851600 3 FSV 3000 75-190 30 285 310 73 120 5
851700 4 FSV 4000 150-300 50 460 430 79 180 13
851800 5 FSV 5000 150-300 50 460 430 79 180 14
851110 10 FSV 10000 350-450 130 670 670 85 200 35

951000 1 FSVW 1000 75-190 30 285 150 73 120 3
951200 2 FSVW 2000 75-190 30 285 150 73 120 4
951300 3 FSVW 3000 75-190 30 285 150 73 120 4
951400 4 FSVW 4000 150-300 30 460 245 79 180 12
951500 5 FSVW 5000 150-300 30 460 245 79 180 12

Clesti pentru profile 43

Cleste tip TSCC

•Pentru ridicarea si transportarea pe verticala si orizontala a structurilor metalice
•Clestele TSCC este echipat cu un bolt mobil prins de un filet care face o puternica strangere pe piesa de ridicat
•Inelul de ridicat este mobil, asigurand o prindere buna a clestelui in orice pozitie

(kg) (R)(mm) (kg)
A B D d E F G
862705 0.5 TSCC 500 0-28 156 113 89 26 76 30 17 0.8

862700 0.75 TSCC 750 0-22 167 201 120 42 125 46 38 3

862715 1.5 TSCC 1500 0-32 187 187 135 42 143 46 45 4

862730 3 TSCC 3000 0-50 224 224 165 49 165 54 50 7

862760 6 TSCC 6000 0-75 291 291 215 63 214 69 80 18

Cleste tip TBS

•Folosit ca punct temporar de suspensie in orice loc unde exista profile HP
•Clestele TBS este folosit cu profile HP-100 si HP 240

(kg) (R)(mm) (kg)
A B C D E F G
862150 1.5 TBS 1500 HP100-240 170 70 149 16 44 70 40 3

862400 3 TBS 3000 HP100-240 200 70 149 16 44 70 80 6.5

Clesti pentru tevi si butoaie 44

Cleste tip TBC

•Pentru ridicarea si transportarea pe verticala a tevilor din beton
•Clestele TBC trebuie folosit numai in pereche sau in numar de trei
•Capacitati sau deschideri mai mari se pot furniza la cerere
•Partea mobila este echipata cu o suprafata plasticata rezistenta la presiune

Cod Tip Capcitate Deschidere Dimensiuni (mm) Greutate
(kg) (R)(mm) (kg/buc)
B C D E F G H
870050 0.5 TBC 500 60-120 170 110 160 12 12 25 60 10

870101 1 TBC 1000 60-120 170 110 160 12 12 25 60 10

S870101 1 TBCT 1000 60-120 235 60 75 16 12 35 35 8.5

870105 1 TBC-A 1000 60-220 170 110 160 12 12 25 60 11

Cleste tip TVKH

•Pentru ridicarea si transportarea butoaielor, atunci cand acestea trebuie sa stea in pozitie orizontala

Cod Tip Capcitate Dimensiuni (mm) Greutate
(kg) (kg/buc)
A B C D E F
828100 TVKH 600 300 375 290 80 50 12 7

Clesti speciali 45

Cleste tip TTL

•Pentru ridicarea si transportarea pe verticala a tuburilor, a pachetelor de tuburi si materialului rotund, solid

Cod Tip Capacitate Deschidere (R) Dimensiuni(mm) Greutate
(kg) (mm) B max D G (kg/buc)
800550 0.5 TTL 500 48.3-114.3 215 47 42 4
801011 1 TTL 1000 114.3-219.1 345 51 42 9
802021 2 TTL 2000 219.1-368 610 60 65 31
803036 3 TTL 3000 368-508 720 60 65 40

Cleste tip TBLC

•Pentru ridicarea si transportarea pe verticala fara imprimare a diferitelor materiale ca otel, lemn, plastic, marmura, beton
•Clestele este blocat in pozitie deschisa. Operatorul trebuie sa activeze manerul si dupa prinderea materialului ce urmeaza a fi ma-
nipulat se poate efectua ridicarea. Cand se aseaza sarcina, clestele se deblocheaza
•Pad-urile sunt acoperite cu un plastic special pentru evitarea deformarii materialului

Cod Tip Capcitate Deschidere Dimensiuni in mm Greutate
(kg) (A)(mm) (kg/buc)
B min- C min- D E min- F G
max max max
801250 0.25 TBLC 250 0-120 320-360 150-450 30 140-150 70*80 15 6

801500 0.5 TBLC 500 0-120 320-360 150-450 30 140-150 70*80 15 6

801000 1 TBLC 1000 60-250 510-660 350-530 45 180-220 100*120 17 15

801150 1.5 TBLC 1500 120-500 600-825 600-1200 65 250-300 100*120 20 16

801200 2 TBLC 2000 60-250 510-660 350-550 45 180-220 100*120 17 28

801300 3 TBLC 3000 120-250 600-825 600-1200 65 250-300 100*120 20 32

46 Chingi textile

Chinga textila cu ochiuri

•Factor de siguranta: 7:1
Lungime
Latime Straturi Lungime Lungime ochi
Culori mm Minima Maxima (mm)
kg kg kg kg kg
MOV 30 1 1.0 20 500 400 1000 700 500 90
MOV 30 2 1.0 20 1000 800 2000 1400 1000 90
MOV 30 3 1.0 20 1500 1200 3000 2100 1500 120
MOV 30 4 1.0 20 2000 1600 4000 2800 2000 120
VERDE 60 1 1.0 20 1000 800 2000 1400 1000 180
VERDE 60 2 1.0 20 2000 1600 4000 2800 2000 180
VERDE 60 3 1.0 20 3000 2400 6000 4200 3000 230
VERDE 60 4 1.0 20 4000 3200 8000 5600 4000 230
GALBEN 90 1 1.0 50 1500 1200 3000 2100 1500 270
GALBEN 90 2 1.0 50 3000 2400 6000 4200 3000 270
GALBEN 90 3 1.0 50 4500 3600 9000 6300 4500 320
GALBEN 90 4 1.0 50 6000 4800 11200 8400 6000 320
GRI 120 1 2.0 50 2000 1600 4000 2800 2000 360
GRI 120 2 2.0 50 4000 3200 8000 5600 4000 360
GRI 120 3 2.0 50 6000 4800 12000 8400 6000 420
GRI 120 4 2.0 50 8000 6400 16000 11200 8000 420
ROSU 150 1 2.0 50 2500 2000 5000 3500 2500 450
ROSU 150 2 2.0 50 5000 4000 10000 7000 5000 450
ROSU 150 3 2.0 50 7500 6000 15000 10500 7500 500
ROSU 150 4 2.0 50 10000 8000 20000 14000 10000 500
MARON 180 1 2.0 50 3000 2400 6000 4200 3000 450
MARON 180 2 2.0 50 6000 4800 12000 8400 6000 450
MARON 180 3 2.0 50 9000 7200 18000 12600 9000 520
MARON 180 4 2.0 50 12000 9600 24000 16800 12000 520
ALBASTRU 240 1 3.0 50 4000 3200 8000 5600 4000 600
ALBASTRU 240 2 3.0 50 8000 6400 16000 11200 8000 600
ALBASTRU 240 3 3.0 50 12000 9600 24000 16800 12000 700
ALBASTRU 240 4 3.0 50 16000 12800 32000 22400 16000 700
ORANGE 300 1 3.0 50 5000 4000 10000 7000 5000 750
ORANGE 300 2 3.0 50 10000 8000 20000 14000 10000 750
ORANGE 300 3 3.0 50 15000 12000 30000 21000 15000 850
ORANGE 300 4 3.0 50 20000 16000 40000 28000 20000 850

Chinga tubulara cu ochiuri

•Factor de siguranta: 7:1

Culori Lungime Latime Latime Lungime
Minima Maxima Chinga Gasa
kg kg kg kg kg
MOV 0.5 10 35 150 1000 800 2000 1400 1000
VERDE 0.5 10 40 200 2000 1600 4000 2800 2000
GALBEN 0.5 20 50 200 3000 2400 6000 4200 3000
GRI 0.5 20 60 300 4000 3200 8000 5600 4000
ROSU 0.5 20 70 300 5000 4000 10000 7000 5000
MARO 1.0 50 75 400 6000 4800 12000 8400 6000
ALBASTRU 1.5 50 86 400 8000 6400 16000 11200 8000
ORANGE 2.5 50 100 500 10000 8000 20000 14000 10000
ORANGE 2.5 50 130 600 20000 16000 40000 28000 20000

Chingi textile 47

Chinga textila cu accesorii metalice

Culori Lungime Lungime
minima maxima
kg kg kg kg kg
VERDE 60 1 1000 800 2000 1400 1000
VERDE 60 2 2000 1600 4000 2800 2000
GALBEN 90 1 1500 1200 3000 2100 3000
GALBEN 90 2 3000 2400 6000 4200 3000
GRI 120 1 2000 1600 4000 2800 2000
GRI 120 2 4000 3200 8000 5600 4000
ROSU 150 1 2500 2000 5000 3500 2500
ROSU 150 2 5000 4000 10000 7000 5000
MARON 180 1 3000 2400 6000 4200 300
MARON 180 2 6000 4800 12000 8400 4000
ALBASTRU 240 1 4000 3200 8000 5600 6000
ALBASTRU 240 2 8000 6400 16000 11200 8000
ORANGE 300 1 5000 4000 10000 7000 5000
ORANGE 300 2 10000 8000 20000 14000 10000

Chinga dubla textila cu ochiuri

Culori Latime Straturi Lungime Lungime
mm Minima Maxima

kg kg kg
MOV 60 1 0.5 20 2000 1400 1000
MOV 60 2 0.5 20 4000 2800 2000
MOV 60 3 0.5 20 6000 4200 3000
MOV 60 4 0.5 20 8000 5600 4000
VERDE 120 1 1.0 20 4000 2800 2000
VERDE 120 2 1.0 20 8000 5600 4000
VERDE 120 3 1.0 20 12000 8400 6000
VERDE 120 4 1.0 20 16000 1200 8000
GALBEN 180 1 1.0 20 6000 4200 3000
GALBEN 180 2 1.0 20 12000 8400 6000
GALBEN 180 3 1.0 20 18000 12600 9000
GALBEN 180 4 1.0 20 24000 16800 12000
GRI 240 1 2.0 50 8000 5600 4000
GRI 240 2 2.0 50 16000 11200 8000
GRI 240 3 2.0 50 24000 16800 12000
GRI 240 4 2.0 50 32000 22400 16000
ROSU 300 1 2.0 50 10000 7000 5000
ROSU 300 2 2.0 50 20000 14000 10000
ROSU 300 3 2.0 50 30000 21000 15000
ROSU 300 4 2.0 50 40000 28000 20000
MARON 360 1 2.0 50 12000 8400 6000
MARON 360 2 2.0 50 24000 16800 12000
MARON 360 3 2.0 50 36000 25200 18000
MARON 360 4 2.0 50 48000 33600 24000
ALBASTRU 480 1 3.0 50 16000 11200 8000
ALBASTRU 480 2 3.0 50 32000 22400 16000
ALBASTRU 480 3 3.0 50 48000 33600 24000
ALBASTRU 480 4 3.0 50 64000 44800 32000
ORANGE 600 1 3.0 50 20000 14000 10000
ORANGE 600 2 3.0 50 40000 28000 20000
ORANGE 600 3 3.0 50 60000 42000 30000
ORANGE 600 4 3.0 50 80000 56000 40000
ORANGE 600 5 3.0 50 100000 70000 50000

48 Chingi textile

Chinga circulara (tubulara)
Culori Lungime Lungime
•Factor de siguranta:
Minima Maxima
7:1
•Standard: EN1492-2 kg kg kg kg kg
MOV 0.5 20 1000 800 2000 1400 1000
VERDE 0.5 20 2000 1600 4000 2800 2000
GALBEN 0.5 50 3000 2400 6000 4200 3000
GRI 0.5 50 4000 3200 8000 5600 4000
ROSU 0.5 50 5000 4000 10000 7000 5000
MARON 1.0 50 6000 4800 12000 8400 6000
ALBASTRU 1.5 50 8000 6400 16000 11200 8000
ORANGE 2.5 50 10000 8000 20000 14000 10000
ORANGE 2.5 50 20000 16000 40000 28000 20000
ORANGE 2.5 50 30000 24000 60000 42000 30000
ORANGE 2.5 50 40000 32000 80000 56000 40000
ORANGE 2.5 50 50000 40000 100000 70000 50000
ORANGE 2.5 50 60000 48000 120000 84000 60000
ORANGE 2.5 50 80000 64000 160000 112000 80000
ORANGE 2.5 50 100000 80000 200000 140000 100000

Chinga circulara plata

•Factor de siguranta: 7:1,Standard: EN 1492-1

Culori Latime Straturi Lungime Lungime
mm Minima Maxima
kg kg kg kg kg
MOV 30 1 0.5 20 1000 800 2000 1400 1000
MOV 30 2 0.5 20 2000 1600 4000 2800 2000
MOV 30 3 0.5 20 3000 2400 6000 4200 3000
MOV 30 4 0.5 20 4000 3200 8000 5600 4000
VERDE 60 1 1.0 20 2000 1600 4000 2800 2000
VERDE 60 2 1.0 20 4000 3200 8000 5600 4000
VERDE 60 3 1.0 20 6000 4800 12000 8400 6000
VERDE 60 4 1.0 20 8000 6400 16000 11200 8000
GALBEN 90 1 1.0 20 3000 2400 6000 4200 3000
GALBEN 90 2 1.0 20 6000 4800 12000 8400 6000
GALBEN 90 3 1.0 20 9000 7200 18000 12600 9000
GALBEN 90 4 1.0 20 12000 9600 24000 16800 12000
GRI 120 1 2.0 50 4000 3200 8000 5600 4000
GRI 120 2 2.0 50 8000 6400 16000 11200 8000
GRI 120 3 2.0 50 12000 9600 24000 16800 12000
GRI 120 4 2.0 50 16000 12800 32000 22400 16000
ROSU 150 1 2.0 50 5000 4000 10000 7000 5000
ROSU 150 2 2.0 50 10000 8000 20000 14000 10000
ROSU 150 3 2.0 50 15000 12000 30000 21000 15000
ROSU 150 4 2.0 50 20000 16000 40000 28000 20000
MARON 180 1 2.0 50 6000 4800 12000 8400 6000
MARON 180 2 2.0 50 12000 9600 24000 16800 12000
MARON 180 3 2.0 50 18000 14400 36000 25200 18000
MARON 180 4 2.0 50 24000 19200 48000 33600 24000
ALBASTRU 240 1 3.0 50 8000 6400 16000 11200 8000
ALBASTRU 240 2 3.0 50 16000 12800 32000 22400 16000
ALBASTRU 240 3 3.0 50 24000 19200 48000 33600 24000
ALBASTRU 240 4 3.0 50 32000 25600 64000 44800 32000
ORANGE 300 1 3.0 50 10000 800 20000 14000 10000
ORANGE 300 2 3.0 50 20000 16000 40000 28000 20000
ORANGE 300 3 3.0 50 30000 24000 60000 42000 30000
ORANGE 300 4 3.0 50 40000 32000 80000 56000 40000
ORANGE 300 5 3.0 50 50000 40000 100000 70000 50000

Chingi textile 49

Dispozitiv de ridicare cu un brat din chinga plata / tubulara

Culoare MOV VERDE GALBEN GRI ROSU MARON ALBASTRU ORANGE
Sarcina Maxima
de lucru (tone) 1.00 2.00 3.00 4.00 5.00 6.00 8.00 10.00

Dispozitiv de ridicare cu doua brate din chinga plata / tubulara

Sarcina Maxima de lucru
(tone) d = 0- 45 1.40 2.80 4.20 5.60 7.00 8.40 11.20 14.00
(tone) d = 45- 60 1.00 2.00 3.00 4.00 5.00 6.00 8.00 10.00

Dispozitiv de ridicare cu trei brate din chinga plata / tubulara

(tone) d = 0- 45 2.10 4.20 6.30 8.40 10.50 12.60 16.60 21.00
(tone) d = 45- 60 1.50 3.00 4.50 6.00 7.50 9.00 12.00 15.00

Dispozitiv de ridicare cu patru brate din chinga plata / tubulara

(tone) d = 0- 45 2.10 4.20 6.30 8.40 10.50 12.60 16.60 21.00
(tone) d = 45- 60 1.50 3.00 4.50 6.00 7.50 9.00 12.00 15.00

50 Chingi textile

Chingi textile de ancorare

Culori Grosime Sarcina Max. (DaN) Sarcina Max. (DaN) Lungime Lungime
chinga Min. Max.
mm
VERDE 35 1000 2000 1 20
ALBASTRU 48 2000 4000 1 20
GALBEN 50 2500 5000 1 20
ORANGE 75 5000 1000 1 20

Protectie din poliuretan pentru chingi textile

Protectie cu o fata Protectie cu doua fete

Latime chinga A W B C
Latime chinga L W A B C
mm mm mm mm mm
mm mm mm mm mm mm
30 40 50 10 5
30 250 80 35 10 5
50 60 70 12 5
50 450 100 60 30 5
60 70 80 12 5
60 450 120 70 30 5
90 100 110 12 5
90 470 150 100 40 5
120 135 145 12 5
120 470 170 130 40 5
150 470 200 160 40 5 150 160 170 12 5
180 470 240 190 40 5 180 190 200 12 5
240 470 300 250 40 5 240 250 260 15 8
300 470 360 310 40 5 300 320 330 15 8

Palane manuale 51

Palan manual cu lant tip KC-70A

[0.5 t, 1 t, 2 t] [3 t, 5 t] [10 t] [20 t]

Model 0.5 Tone 1.00 Tona 2.00 Tone 3.00 Tone 5.00 Tone 10.00 Tone
Capacitate (tone) 0.5 1.0 2.0 3.0 5.0 10.
Inaltime ridicare (m) 2.5 2.5 3.0 3.0 3.0 3.0
Sarcina testata (kg) 750 1500 3000 4600 7500 12500
Forta aplicata de tragere (kg) 23 30 36 34 41 41
Nr. coloane al lantului 1 1 1 2 2 4
Diametru lant (mm) 6.0 6.0 8.0 8.0 10.0 10.0
Greutatea neta (kg) 10 12 20 27 43.5 83
Dimensiune A 131 140 161 161 186 207
(mm) B 127 158 187 199 253 398
C 270 317 414 465 636 798

Palan manual cu brat tip LB-90A

[3/4T, 1-1/2T & 3T] [6T]

Model 0.75 Tone 1.5 Tona 3.0 Tone 6.0 Tone
Capacitate (tone) 0.75 1.5 3.0 6.0
Inaltime ridicare (m) 1.5 1.5 1.5 1.5
Sarcina testata (kg) 940 1900 3800 7500
Forta aplicata de tragere (kg) 14 24 32 36
Nr. coloane al lantului 1 1 1 2
Diametru lant (mm) 6.0 8.0 10.0 10.0
Greutatea neta (kg) 7.2 11.8 23 33
A 145 175 203 203
B 86 100 118 118
Dimensiune C 122 130 150 205
(mm)
D 30 35 40 50
H 320 380 480 600
L 280 410 410 410

Tirfor cu cablu

•Carcasa din aluminiu cu rezistenta mare
•Placi de prindere cu suprafata mare, rezistente la uzura
•Greutate proprie mica
•Aproape nu necesita intretinere
•Protectie contra suprasarcinii usor de inlocuit

Portanta Diametrul cablului Sarcina maxima la tractiune Greutate cablu Lungime cablu
kg mm kg kg/m m
800 8.3 1200 0.29 20

1600 11.0 2400 0.53 20

3200 16.0 4000 1.00 20

Model 800 1600 3200
Parametru

Portanta (kg) 800 1600 3200

Forta nominala (N) 341 400 438

Cursa dubla la o actionare (mm) ≥52 ≥55 ≥28

Diametrul cablului(mm) 8.3 11 16

Coeficient de siguranta a capacitatii de incarcare 5 5 5

Coeficient de incarcare si capacitate de incarcare statica 4 4 4

Incarcare maxima (kg) 1200 2400 4000

Masa proprie (kg) 6.4 12 23

A 426 545 660
Dimensiunile maxime B 238 284 325
C 64 97 116
L1 (cm) 692 692

L2 (cm) 1200 1200

L3 (cm) 800

Cantare de macara 53

Cantar (dinamometru) electronic– DIN 01

WLL Diviziune Dimensiuni(mm) Greutate
(tone) (kg)
A B C D E F (kg)
1 0,5 170 16 21 22 250 18 2,3
3,2 1 199 69 130 25 269 20 4,2
6,3 2 213 69 144 35 365 26 6,5
10 5 265 100 188 50 455 36 9,6

Cantar electronic cu receptor radio – DIN 01 TXM

WLL Diviziune Dimensiuni (mm) Greutate
(tone) (kg)
A B C D E F (kg)
1 0,5 170 16 21 22 250 18 2,3
3,2 1 199 69 130 25 269 20 4,2
6,3 2 213 69 144 35 365 26 6,5
10 5 265 100 188 50 455 36 9,6

54 Cantare de macara

Cantar (dinamometru) electronic— DIN 102 TSM

WLL Diviziune Greutate Dimensiuni (mm)
(Kg) (Kg) (Kg) A B C D E
2000 1 2 206 70 166 306 18
3200 1 2.5 206 70 166 306 25
6300 2 3 224 70 166 360 35
10000 5 9.7 270 100 188 462 49
25000 10 16.8 370 100 257 665 73

Cantar (dinamometru) electronic—DIN 103 TSL

WLL Diviziune Greutate Dimensiuni (mm)
(Kg) (Kg) (kg) A B C D ØE
35000 10 45 170 340 60 80 59
50000 20 55 175 370 80 100 72
100000 20 105 200 450 120 125 98

Alte produse 55

Cantar pentru axe auto

• Citire pe o singura axa cu totalizare, alternativ sau pe
diagonala si greutatea totala
• Functioneaza pe baza de baterii, incarcator pentru
baterii la 220 V si 50 Hz
• Durata de viata a bateriilor: 12 ore
• Numarul de platforme: 4
• Conversie analogice-digitale pe 16 biti
• Display: 8 digiti LCD
• Carcasa etansa
• Protectie IP55
• Temperatura oprima de lucru: -10º C +50º C
• Temperatura oprima de depozitare: -20º C +70º C
• Optional: Imprimanta incorporata cu printare termica
pe 24 coloane

Magnet permanent tip MaxX

•Practic
•Elemente de blocare foarte usor de manevrat
•Putere ridicata a magnetilor permanenti
•Invelis nichelat pentru toate componentele fieroase

Greutatea maxima Greutatea maxima de Greutatea Magnetului/
Model Tip
garantata (kg) testare (kg) Dispozitivului

MaxX 125 Standard 125 375 3.7
MaxX 250 Standard 250 750 6.0
MaxX 500 Standard 500 1,500 15.0
MaxX 1000 Standard 1,000 3,000 34.0
MaxX 1500 Standard 1,500 4,500 66.0
MaxX 2000 Standard 2,000 6,000 80.0
MaxX TG 150 Grosimi reduse 150 450 6.0
MaxX TG 300 Grosimi reduse 300 900 16.0

kinetech

More Related Content

What's hot (17)

Viewers also liked (20)

More from Ondrill.ro (20)

kinetech
