KK12 Melakukan instalasi sistem operasi jaringan berbasis GUI (Graphical User Interface) dan Text.ppt
- 1. Melakukan instalasi sistem operasi jaringan berbasis GUI (Graphical User Interface) dan Text DEPAN
- 2. PETA KEDUDUKAN KOMPETENSI 2 3 Mendiagnosis permasalahan pengoperasian PC yang tersambung jaringangnosis Melakukan perbaikan dan/ atau setting ulang koneksi jaringan an Melakukan instalasi sistem operasi jaringan berbasis GUI (Graphical User Interface) dan Text Melakukan instalasi perangkat jaringan berbasis luas (Wide Area Network) Mendiagnosis permasalahan perangkat yang tersambung jaringan berbasis luas (Wide Area Network) Membuat desain sistem keamanan jaringan Mendiagnosis permasalahan pengoperasian PC dan periferal Melakukan perbaikan dan/ atau setting ulang sistem PC Melakukan perbaikan periferal Melakukan instalasi software Melakukan perawatan PC Melakukan instalasi sistem operasi berbasis graphical user interface (GUI) dan command line interface (CLI) Melakukan instalasi perangkat jaringan lokal (Local Area Network) Menerapkan teknik elektronika analog dan digital dasar Menerapkan fungsi peripheral dan instalasi PC Melakukan perbaikan dan/ atau setting ulang koneksi jaringan berbasis luas (Wide Area Network) Mengadministrasi server dalam jaringan Merancang bangun dan menganalisa Wide Area Network Merancang web data base untuk content server Lulus Melakukan instalasi sistem operasi dasar Menerapkan K 3 LH Merakit Personal Komputer Dasar Kejuruan Level I ( Kelas X ) Level II ( Kelas XI ) Level III ( Kelas XII ) 1 Melakukan instalasi sistem operasi jaringan berbasis GUI (Graphical User Interface) dan Text DEPAN
- 3. Tujuan – Siswa dapat menjelaskan langkah instalasi software – Siswa dapat melaksanakan instalasi software sesuai Installation Manual – Siswa dapat mengkonfigurasi jaringan pada sistem operasi – Siswa dapar mengecek hasil instalasi menggunakan software (sampling) – Siswa dapat melakukan troubleshooting. Modul 12 Melakukan instalasi sistem operasi jaringan
- 4. Sebelum meng-install ubuntu, kita harus mengatur BIOS terlebih dahulu. Cara masuk ke BIOS nya kita tinggal menekan tombol “Del atau F2” pada waktu komputer melakukan proses booting pertama. Anda harus melakukannya dengan cepat, sebab apabila tidak cepat komputer akan masuk ke OS yang ada di hardisk, tapi apabila anda “lebih cepat” maka akan muncul tampilan sebagai berikut : Modul 12 Melakukan instalasi sistem operasi jaringan
- 5. Setelah itu kita pilih menu “Boot”, maka akan ada tampilan sebagai berikut : Modul 12 Melakukan instalasi sistem operasi jaringan
- 6. Setelah itu kita setting Boot pertama pada CD-Room. Kemudian kita pilih “Boot Device Priority” maka akan ada tampilan sebagai berikut : Modul 12 Melakukan instalasi sistem operasi jaringan
- 7. Setelah Boot pertama kita setting pada CD-Room, sekarang kita tinggal menyimpan konfigurasi yang tadi telah kita lakukan dengan cara menekan F10. Modul 12 Melakukan instalasi sistem operasi jaringan
- 8. Setelah konfigurasi pada BIOS kita simpan, maka akan muncul tampilan pada layar sebagai berikut : Kemudian pilih “Start or Install Ubuntu” untuk memulai menginstall. Modul 12 Melakukan instalasi sistem operasi jaringan
- 9. Setelah kita memilih “Start or Install Ubuntu” maka akan ada tampilan pada layar seperti berikut : Modul 12 Melakukan instalasi sistem operasi jaringan
- 10. Selanjutnya kita harus memberikan partisi pada harddisk terlebih dahulu, klik “System > Administration > Gnome Partition Editor “. Tampilannya adalah sebagai berikut : Modul 12 Melakukan instalasi sistem operasi jaringan
- 11. Setelah itu akan muncul tampilan pada layar sebagai berikut : Apabila kita ingin membuat partisi baru, klik kanan di area hitam muda lalu tunggu hingga muncul gambar seperti di atas. Modul 12 Melakukan instalasi sistem operasi jaringan
- 12. Setelah klik kanan di area hitam maka akan muncul gambar seperti berikut : Klik “Create” untuk memulai membuat partisi. Modul 12 Melakukan instalasi sistem operasi jaringan
- 13. Kemudian akan muncul tampilan pada layar seperti berikut : Klik kanan di area hitam muda, hingga muncul gambar diatas, dan jangan lupa kita harus menentukan berapa besar partisi yang akan digunakan. Klik add bila sudah mengkonfigurasinya. Modul 12 Melakukan instalasi sistem operasi jaringan
- 14. Setelah kita mengklik add maka akan muncul warna biru pada area hitam muda, pada gambar diatas masih terdapat area hitam muda, hal ini dikarenakan masih adanya ruang harddisk yang tersisa. Untuk itu maka klik kanan lagi lalu pilih new. Modul 12 Melakukan instalasi sistem operasi jaringan
- 15. Pada gambar diatas area yang kosong tadi akan digunakan sebagai partisi swap, kemudian klik add, (linux minimal membutuhkan partisi swap dan root) Modul 12 Melakukan instalasi sistem operasi jaringan
- 16. Setelah itu bila kita ingin melakukan tindakan pemartisian harddisk yang telah dilakukan tadi, maka klik apply hingga muncul tampilan sebagai berikut : Klik apply lagi, kemudian tunggu proses loadingnya. Modul 12 Melakukan instalasi sistem operasi jaringan
- 17. Setelah proses pemartisian harddisk selesai kita lakukan maka akan muncul tampilan sebagai berikut: Kemudian klik “Close”. Modul 12 Melakukan instalasi sistem operasi jaringan
- 18. Untuk langsung menginstallnya kita dapat mengklik icon INSTAL di desktop dan tunggu loadingnya hingga muncul tampilan sebagai berikut : Dalam gambar diatas kita disuruh untuk menentukan bahasa yang akan kita gunakan, setelah selesai memilih klik forward. Modul 12 Melakukan instalasi sistem operasi jaringan

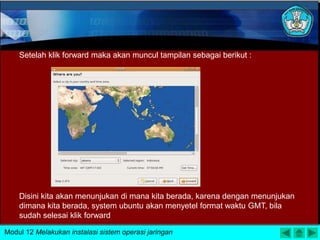

- 19. Setelah klik forward maka akan muncul tampilan sebagai berikut : Disini kita akan menunjukan di mana kita berada, karena dengan menunjukan dimana kita berada, system ubuntu akan menyetel format waktu GMT, bila sudah selesai klik forward Modul 12 Melakukan instalasi sistem operasi jaringan
- 20. Pada gambar diatas kita di suruh untuk menentukan jenis keyboard yang akan kita gunakan, setelah selesai klik forward. Setelah mengklik forward maka akan muncul tampilan sebagai berikut Modul 12 Melakukan instalasi sistem operasi jaringan
- 21. Setelah selesai mengklik forward, maka akan muncul tampilan sebagai berikut : Tampilan ini dimaksudkan untuk mengisikan identitas kita. perlu diingat saat mengisi username huruf yang digunakan harus kecil semua dan tidak boleh ada spasi, hal yang sama saat kita mengisi nama komputer kita. Modul 12 Melakukan instalasi sistem operasi jaringan
- 22. Klik forward hinnga muncul gambar sebagai berikut : Dari tampilan diatas ada dua pilihan yaitu “Erase disk dan Manual edit”. Yang dimaksud dengan erase disk adalah menghapus semua isi dari hardisk, namun ini cukup berbahaya apabila anda mempunyai data yang sudah disimpan di harddisk. Untuk amannya pilih manual edit partition. Setelah itu klik forward. Modul 12 Melakukan instalasi sistem operasi jaringan
- 23. Setelah klik forward, maka akan muncul gambar sebagai berikut : Karena kita tadi sudah membuat partisi maka Klik Fordward. Modul 12 Melakukan instalasi sistem operasi jaringan
- 24. elah klik forward, maka akan muncul gambar sebagai berikut : Dari gambar di atas kita disuruh untuk menentukan “Mount Point” dari dua partisi yang telah kita buat tadi, buatlah seperti gambar di atas.setelah itu klik forward Modul 12 Melakukan instalasi sistem operasi jaringan
- 25. Setelah klik forward, maka akan muncul gambar sebagai berikut : Ini adalah konfigurasi global yang telah kita buat untuk menginstall, klik install (bila sudah mantap dengan konfigurasinya). Modul 12 Melakukan instalasi sistem operasi jaringan
- 26. Klik install hingga muncul gambar sebagai berikut : Bila komputer anda menunjukan seperti ini, maka ubuntu sedang menyalin system ke dalam komputer anda. Waktu yang dibutuhkan untuk menyelesaikan loadingnya tergantung dari performa dari komputer yang anda miliki. Setelah itu tunggu hingga selesai. Modul 12 Melakukan instalasi sistem operasi jaringan
- 27. Setelah selesai maka akan tampil tampilan sebagai berikut : Bila tampilan layar di komputer tampak seperti diatas maka berarti instalasi ubuntu di komputer anda telah selesai. Modul 12 Melakukan instalasi sistem operasi jaringan
- 28. • Masukkan CD Ubuntu • Restart Ulang Komputer kemudian Tampilan Instalasi akan muncul Modul 12 Melakukan instalasi sistem operasi jaringan
- 29. • Pilih Lokasi, bahasa, setting keyboard selama proses instalasi Modul 12 Melakukan instalasi sistem operasi jaringan
- 30. • Tentukan hostname untuk mengidentifikasi komputer pada jaringan Modul 12 Melakukan instalasi sistem operasi jaringan
- 31. • Pilih Resolusi yang sesuai dengan layar monitor. Modul 12 Melakukan instalasi sistem operasi jaringan
- 32. • Ubuntu memeriksa IDE Harddisk yang akan digunakan • Harddisk akan memberikan informasi partisi dengan label dan ukuran • Kemudian Pilih Format hardisk untuk proses installasi Modul 12 Melakukan instalasi sistem operasi jaringan
- 33. • Masukkan nama pengguna dan pengguna lengkap • Username akan digunakan untuk memasuki sistem linux Modul 12 Melakukan instalasi sistem operasi jaringan
- 34. • Untuk mengakhiri proses instalasi masukkan sandi dan konfirmasi sandi Modul 12 Melakukan instalasi sistem operasi jaringan
- 35. • ada saat menginstall Linux Ubuntu IP yang digunakan menggunakan DHCP, berikut ini cara merubah setting IP pada Ubuntu yang masih menggunakan DHCP ke Static IP dengan menggunakan GUI . Untuk setting IP Static, buka System - Administrator - Networking, kemudian pilih icon Wired connection Modul 12 Melakukan instalasi sistem operasi jaringan
- 36. • Lakukan klik pada Properti Wired connection lalu akan muncul window Setting for interface eth0, Anda tinggal melakukan klik pada drop-down box dan pilih Static IP address. Modul 12 Melakukan instalasi sistem operasi jaringan DEPAN
