入門 Kubeflow ～Kubernetesで機械学習をはじめるために～ （NTT Tech Conference #4 講演資料）
- 1. NTT Data Yuki Nishizawa 1 入門 Kubeflow ～Kubernetesで機械学習をはじめるために～ 2020/1/31 NTT Tech Conference#4
- 3. モバイル向けお客様のインフラ・アーキ担当 コンテナやKubernetesに興味 西澤 勇紀 自己紹介 3 NTTデータ モバイルビジネス事業部 @yuuuk
- 6. NTTData エヌ・ティ・ティ・データ 入門 Kubeflow ～ Kubernetesで機械学習をはじめるために ～ Yuki Nishizawa 著 西澤 勇紀 訳 ※フィクションです（発売されません） 1. Kubeflowの背景 2. 提供機能 6 入門Kubeflow ※Kubeflow v0.7を対象としています

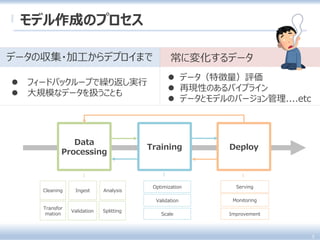

- 9. フィードバックループで繰り返し実行 大規模なデータを扱うことも 9 モデル作成のプロセス Data Processing Training Deploy Cleaning Ingest Analysis Transfor mation Validation Splitting Optimization Validation Scale Serving Monitoring Improvement … … … データの収集・加工からデプロイまで データ（特徴量）評価 再現性のあるパイプライン データとモデルのバージョン管理....etc 常に変化するデータ
- 10. フィードバックループで繰り返し実行 大規模なデータを扱うことも 10 モデル作成のプロセス Data Processing Training Deploy Cleaning Ingest Analysis Transfor mation Validation Splitting Optimization Validation Scale Serving Monitoring Improvement … … … データの収集・加工からデプロイまで データ（特徴量）評価 再現性のあるパイプライン データとモデルのバージョン管理....etc 常に変化するデータ
- 11. https://www.kubeflow.org/ Notebooks TF Training Model Serving Pipelines Multi Framework Community 11 Kubeflowとは Kubernetes上に機械学習環境を構築するツールキット
- 12. Simple 簡単に構築できる Portable どこでも実行できる Scalable 要求に応じてスケールできる 12 Kubeflowのゴール
- 13. 2018 Kubecon NA 2017 発表 19 20 v1.0 ※予定 v0.1 v0.4 v0.7 v0.6 v0.5 v0.3 v0.2 10/57/24/5 1/8 4/9 7/19 11/5 13 バージョン 約3か月に1度のアップデート
- 15. 2. Notebook Servers 6. Pipelines 7. Katib 8. Artifact Store 1. Landing-Page 9. Training 10. Serving プラットフォーム 主要コンポーネント 11. Others WebUI Backend 15 アーキテクチャ概要 Ⅰ. Install Ⅱ. Network Ⅲ. Multi-user 5. Notebook Servers 4. Landing-Page 1. Install 2. Network 3. Multi-user 時間の都合上割愛
- 16. $ kfctl apply –f [構築用マニフェスト] v0.5～ K v0.6～ kfctl kustomize 構築用マニフェスト （for k8s） KfDef 構築対象の基盤用に マニフェストが提供されています k8s EKS GKE AKS ksonnetから変更kfctlスクリプトから変更 16 1. Install コマンドラインツール kfctl と Kustomize で構築
- 17. https://deploy.kubeflow.cloud/#/deploy v0.7はasia-northeast1の選択不可 v0.7からGPU Node Poolを作成するようになり、gpu- typeにnvidia-tesla-k80を指定しているため デフォルト16vcpuを要求するため、 無料枠だと失敗します （無料枠は8vcpuまで） IAPで認証する場合は別途設定 TIPS 17 1. Install GCP の場合 WebUI から構築することも可能です
- 18. GCPマーケットプレイスで提供 • 1node上に全てデプロイ • 数クリックで構築完了 • v0.7に対応 ローカル端末でも実行可能 • 2vCPU/12GBメモリ以上 18 1. Install もっと簡単に試したい...そんなときに MiniKF
- 19. 開発初期にIstioは存在しなかったため マルチユーザー機能に対応するため ユーザー認証と認可を統一的に行うため Ambassador Istio なぜ途中から変更？ 19 2. Network Ambassador から Istio へ（v0.6～）
- 20. istio- ingressgateway Namespace: istio-system Namespace: kubeflow Cloud IAP Landing-Page Notebook Servers Namespace: foo ※AWSの場合Cognitoと連携可能 クラスタ接続におけるユーザー認証 クラスタ内のアクセスをIstio/Kubernetesで制御 Cloud Load Balancing 20 2. Network Istio でクラスタ内外の 認証/認可 をスムーズに連携 Pipelines Katib Artifact Store • ServiceRole • ServiceRoleBinding • Gateway ...etc リクエストヘッダの認証情報を確認
- 21. Namespace: bobNamespace: alice istio- ingressgateway 21 3. Multi-user Namespace でマルチテナント環境を提供（v0.6～）
- 22. Namespace: bob 22 3. Multi-user 初回ログイン時に Namespace を自動生成 GKEの場合、少なくとも ”Kubernetes Engine Cluster Viewer” と ”IAP-secured Web App User” の権限が必要になります Profile Controller create RoleBinding ServiceAccount ServiceRole ServiceRoleBinding Istio Resource Kubernetes Resource Controller Component
- 23. Namespace: bobNamespace: alice Cluster Owner 23 3. Multi-user 各 Namespace のアクセス権を WebUI で付与 alice alice alice ① bobを許可 ③ aliceを許可 Namespace Owner Namespace Owner ② アクセスOK ④ アクセスOK 誰が誰のNamespaceにアクセス可能かを Cluster Ownerの画面で確認可能 アクセスを許可することで各Namespace内に IstioのServiceRoleBindingが追加されます
- 25. JupyterNotebook Python実行環境 25 5. Notebook Servers
- 26. ノートブック作成の流れ １．[NEW SERVER] を選択 26 5. Notebook Servers
- 27. 27 5. Notebook Servers ２．パラメータ設定 • Name • Image • CPU/RAM • Volumes • Configuration • Extra Resource ノートブック作成の流れ
- 28. 28 5. Notebook Servers ３．[CONNECT] を選択して JupyterNotebook を利用 ノートブック作成の流れ
- 29. Kubernetes の機能と連携した Notebook 環境 29 5. Notebook Servers PodDefault Notebook WebUIの Configurationsで指定 MutatingWebhookでラベルが付 与されたPodにSecretをマウント Cloud Storage Pod apiVersion: kubeflow.org/v1alpha1 kind: PodDefault spec: desc: add gcp credential env: - name: GOOGLE_APPLICATION_CREDENTIALS value: /secret/gcp/user-gcp-sa.json selector: matchLabels: add-gcp-secret: "true" volumeMounts: - mountPath: /secret/gcp name: secret-volume volumes: - name: secret-volume secret: secretName: user-gcp-sa ラベルを付与 StatefulSet Istio Resource Kubernetes Resource NotebookコンテナにGCPアクセス権限を付与する流れ Notebook Controller VirtualService Service Create Controller Component
- 30. https://jupyterhub.readthedocs.io/en/0.7.2/getting-started.html JupyterHub (～v0.4) istio-ingressgateway Kube Spawner Notebook Controller User Notebook Notebook Controller (v0.5～) 30 5. Notebook Servers Istioの採用より Notebook Controller に移行 Browser
- 31. End-to-Endのオーケストレーション 再利用可能なパイプライン Experiment/Run ① Run ② Run ③ Run Compare ④ Run Pipelines ⑤ Run ⑥ Run Parameter Tuning 31 6. Pipelines ML Pipelineで 再現性のある 実行管理 v0.4～
- 32. 32 6. Pipelines 1. Pipeline作成 ML Pipeline ～ 開発から実行までの流れ ～ ① KFP (Kubeflow Pipeline SDK）で依存関係を定義 ② KFPの DSL Compiler でArgo 実行用yamlファイルを生成 ③ Kubeflow にアップロード DSL Compile Argo Manifest Upload ② コンパイル① KFPで実装 ③ アップロード
- 33. 33 6. Pipelines 2. Pipeline選択 [Create Run] を選択 ML Pipeline ～ 開発から実行までの流れ ～
- 34. Experiment選択 （実行グループ） 定期実行 実行パラメータ 6. Pipelines 3. Pipeline実行 Experimentやパラメータを決めて [Start] を選択 ML Pipeline ～ 開発から実行までの流れ ～
- 35. 35 6. Pipelines 4. Pipeline実行結果確認 Runの結果 Experiment内のRunの結果一覧 可視化と比較 ML Pipeline ～ 開発から実行までの流れ ～
- 36. Workflow Pod Pod Pod SchduledWorkflow Workflow Pod Pod Pod Workflow Controller Run#1 Run#2 Start 36 6. Pipelines ML Pipelineは Argo Workflow で実行 ScheduledWorkflow Controller 定期実行や結果の永続化等の仕組みをArgoと連携 ScheduledWorkflowによる定期実行の流れ (OwnerReferenceの遷移) Kubeflow CRD Kubernetes Resource Controller Component
- 37. モデルの設計・構築を自動化する AutoML ソリューション スケーラブルにチューニング結果を可視化 v0.6から NAS (Neural Architecture Search) 追加 NASハイパーパラメータ探索 ニューラルネットワークの 構造設計から自動化する技術 alpha 37 7. Katib ストライド x フィルター n × m 人が調整するトレーニングプロセスの 管理変数を探索 学習率 オプティマイザ 決定木の深さ どのようにニューロンを接続するか
- 38. １．Experiment 38 7. Katib Katibのコンセプト ２．Suggestion 目標値 パラメータの範囲 パラメータ選定アルゴリズム アルゴリズムに従ったパラメータ提案 random grid hyperband bayesian ３．Trial 提案されたパラメータでジョブ管理 ４．Worker Job Jobの実行 Experiment に目標値やパラメータ範囲等を定義 Suggestion で提案したパラメータで各Trialを実行 ～v0.5 ： v1alpha1 は StudyJob/Suggestion v0.6～ ： v1alpha2 は Experiment/Trail/Suggestion に変更 v0.7～ ： v1alpha3 は メトリクス連携方式を変更
- 39. 39 7. Katib ハイパーパラメータチューニング実施の流れ 1. トップ画面で [Hyperparameter Tuning] を選択
- 40. １．目標値 accuracy: 99% ２．パラメータ検索範囲 学習率: 0.01～0.05 バッチサイズ: 100～200 停止方法（実行回数等） ３．検索アルゴリズム random/gridなど 40 7. Katib ハイパーパラメータチューニング実施の流れ 2. Experiment作成 直接yamlファイルをデプロイ または Trial TemplateからWebUIで入力
- 41. 41 7. Katib ハイパーパラメータチューニング実施の流れ 3. 結果確認 複数のWorker Jobの実行結果をまとめたもの
- 42. 42 7. Katib Worker Job は下記3パターンの実行が可能 Job TFJob PyTorchJob distributednon-distributed TFJob/PyTorchJobはCRD(Custom Resource Definition)で定義されています それぞれのCRDに対して Operator が提供されています
- 43. Experiment Trial Suggestion Job Pod ① Experiment作成 ② Suggestion作成 - パラメータ選定アルゴリズム適用 ③ SuggestionのDeploymentと Serviceを作成 ④ Experimentアップデート - Suggestion DeploymentにService 経由でアクセスしてパラメータを反映 ⑤ Trial作成 - ④で得たハイパーパラメータでTrial Jobを実行 ⑥ Job実行 ⑦ Pod実行 ⑧ サイドカーコンテナでMetrics連携 - Experimentで Spec.metricsCollectorSpecを指定 ⑨ Job完了 ⑩ Trialアップデート(Metrics取得/Job完了) ※ 以後④～⑩を繰り返し実行 ⑪ 条件を満たしたらExperiment完了 - 条件はTrial実行回数や目標値などを指定 Kubeflow CRD Kubernetes Resource Deployment Service ① 簡略化のためControllerや APIServer等の連携を省略しています ② ③ ④ ⑤ ⑥ ⑦ Deployment (Katib DB) ⑧ ⑨ ⑩ ⑪ v1alpha2ではメトリクス連携用の PodをCronJobで生成していました 43 7. Katib v1alpha3から サイドカーコンテナ でメトリクス収集
- 45. 45 alpha 8. Artifact Store Metadata用のSDKで実装 DataSet • データセット名やURI • データソースへのクエリ Execution • 実行ID Metrics • ModelやDataSetのIDなど • accuracy等の値やラベル Model • Model名やフレームワーク • ハイパーパラメータ Workspace Run #1 artifact execution artifact Predefined Types
- 47. 47 9. Training 各MLフレームワークの 分散トレーニング TFJob PyTorchJob フレームワークごと提供される Operator で実行を管理 betav1 XGBoostJob MXJob 多くのタスクを自動化してくれる仕組み
- 48. 48 9. Training Tensorflowの分散処理は tf-operator で実行管理 Pod Pod Pod Pod Pod Pod TFJob tf-operator PS Worker Service Kubeflow CRD Kubernetes Resource Operator Component Watch Create
- 49. Tensorflow Serving Seldon Serving KFServing v0.7からデフォルトでインストール 49 10. Serving 学習済みモデルをKubernetesクラスタにデプロイ 複数の Serving の仕組みを提供 マルチMLフレームワーク対応Tensorflowのみ対応 https://github.com/kubeflow/kfserving
- 50. SavedModelを指定。GCSやS3の指定も可能です。 その場合は、サービスアカウントやAWSアクセスキーな どをSecretにマウントしておく必要があります。 Ex) gs://kubeflow-examples-data/mnist/ VirtualService 50 10. Serving Tensorflow Serving用のイメージでモデルをデプロイ DistinationRule Service Deployment 各リソースを個別に作成 （Operatorではありません） Deployment Istio Resource Kubernetes Resource
- 51. seldondeployment MLソースコード + s2i build 51 10. Serving Seldon Serving は s2i で作成したイメージをデプロイ Builder Image seldon-operator Service HorizontalPodAutoscaler DeploymentDestinationRule VirtualService pull Istio Resource Kubernetes ResourceOperator Component Watch Kubeflow CRD Create
- 52. マルチフレームワーク対応 プロダクションレディなServingを目指す 52 10. Serving Knative 上で実行する Serving https://github.com/kubeflow/kfserving InferenceService Service Configuration Route Revision Deployment Service Ingress PodAutoscaler Service MetricServerlessService Service Service Image ReplicaSet Pod VirtualService Istio Resource Kubernetes ResourceKnative Resource Kubeflow CRD InferenceServiceデプロイ後のOwnerReferenceの遷移 apiVersion: "serving.kubeflow.org/v1alpha2" kind: "InferenceService" metadata: name: "flowers-sample" spec: default: predictor: tensorflow: storageUri: "gs://kfserving-samples/models/tensorflow/flowers"
- 53. 53 #1. v1.0へ向けて kfctl を利用したクラスタアップデート Notebook環境以外のマルチテナント提供 より簡単なインストールとコンフィグ設定 などなど
- 54. 54 #2. 最近のProposal kubeflow-operator によるクラスタ管理 Metadata SDK と KFP の マージ Namepace Default による Profile管理 などなど
- 55. 11. Others 55 Summary 1. Install 2. Network 3. Multi-User ・Istio（or ambassador） ・認証/認可 ・KubeflowのTopページ ・リンク先を集約 ・JupyterNotebook ・python実行環境 ・ハイパーパラメータ チューニング ・Neural Architecture Search ・メタデータトラッキング（データソース/モデル等） ・Metadata SDKを利用 MPI Training ・学習/モデル作成 ・オペレーター実行 ・モデルのデプロイ ・Tesorflow Serving ・Seldon Serving ・KFServing ・Fairing（マルチプラットフォーム向けSDK） ・Argo CD（GitOpsでkubeflow資材管理） ・Spartakus ・Gang Scheduling（Volucano Scheduler） ・Nuclio functions ・...etc 4. Landing-Page 5. Notebook Servers 6. Pipelines 7. Katib 8. Artifact Store 9. Training ・パイプライン ・依存関係を定義 ・バックエンドはArgo ・KF Python SDK利用 10. Serving K ・コマンドラインツール：kfctl ・マニフェスト管理：Kustomize ・KfDefリソース ・（将来的にアップグレード機能追加） ・Namespaceでマルチテナント ・Namespace自動生成 ・Manage Contributors
