Pertemuan 3
- 1. Flowchart Pendalaman Materi dan Kasus
- 3. Kaidah Pembuatan Flowchart 1. Input berupa (masukan) 2. Proses (pengolahan) 3. Output berupa (hasil)
- 4. Kaidah Pembuatan Flowchart 1. START: Berisi instruksi untuk persiapan perlatan yang diperlukan sebelum menangani pemecahan masalah. 2. READ: Berisi instruksi untuk membaca data dari suatu peralatan input. 3. PROCESS: Berisi kegiatan yang berkaitan dengan pemecahan persoalan sesuai dengan data yang dibaca. 4. WRITE: Berisi instruksi untuk merekam hasil kegiatan ke perlatan output. 5. END/STOP : Mengakhiri kegiatan pengolahan
- 5. Kaidah Pembuatan Flowchart Model urutan dasar untuk pemecahan suatu masalah dengan Flowchart
- 6. Operator dalam Flowchart OPERATOR NUMERIK + Penjumlahan - Pengurangan * Perkalian / Pembagian ^ Pangkat sqrt Akar pangat dua OPERATOR HUBUNGAN = Sama Dengan # Tidak Sama Dengan < Lebih Kecil > Lebih Besar <= Lebih Kecil Sama Dengan >= Lebih Besar Sama Dengan
- 7. Operator dalam Flowchart Operator Logika AND Logika DAN OR Logika ATAU NOT Logika LAWAN

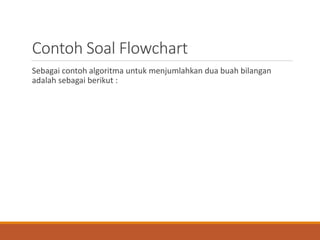

- 8. Contoh Soal Flowchart Sebagai contoh algoritma untuk menjumlahkan dua buah bilangan adalah sebagai berikut :
- 9. Algoritma Penjumlahan Dua Buah Bilangan Start C = A + B Masukkan A dan B Tampilkan C End Kasus 1
- 10. Contoh Soal Flowchart Contoh lain, misalkan kita ingin mengetahui apakah sebuah bilangan ganjil atau genap. Untuk itu kita harus membuat flowchart seperti berikut :
- 11. Algoritma Menentukan Bilangan Ganjil atau Genap Start Bagi A dengan 2 Masukkan A “Ganjil” End Apakah sisa hasil bagi = 0 ? “Genap” tidakya
- 12. Soal Flowchart Buatlah flowchart untuk menghitung volume balok (V = Panjang x Lebar x Tinggi)
- 13. Flowchart menghitung volume balok
- 14. Soal Flowchart Buatlah flowchart untuk menghitung Luas Lingkaran (L = Phi x Radius x Radius)

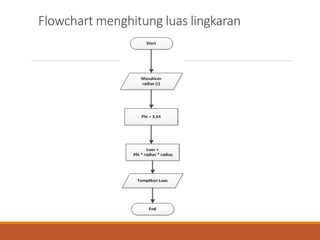

- 15. Flowchart menghitung luas lingkaran
- 16. Soal Flowchart Buatlah flowchart untuk konversi suhu fahrenheit menjadi temperatur dalam Celcius dengan rumus C = 5/9 x (F - 32).
- 17. Flowchart konversi suhu fahrenheit ke Celcius
- 18. Soal Flowchart Sebuah aturan, untuk menonton sebuah film tertentu, aturanya sebagai berikut, Jika usia penonton lebih dari 17 tahun maka penonton diperbolehkan dan apabila kurang dari 17 tahun maka penonton tidak diperbolehkan nonton. Buatlah flowchart untuk permasalahan tersebut.
- 19. Flowchart aturan menonton sebuah film
- 20. Soal Flowchart Buatlah flowchart untuk mencari nilai P dan Q . Dalam suatu perhitungan nilai P = X + Y. Jika P positif, maka Q = X * Y, sedangkan jika negative maka nilai Q = X/Y.
- 21. flowchart untuk mencari nilai P dan Q
