Dokumen ini membincangkan jig dan fixture, yang merupakan alat untuk memegang benda kerja dalam proses pengeluaran barang. Terdapat perbezaan antara jig dan fixture dari segi berat, fungsi, dan cara pemasangan, dengan jig biasanya lebih ringan dan lebih fleksibel. Pelbagai jenis jig dan fixture diterangkan, termasuk kegunaan spesifik seperti jig bore, jig gerudi, dan fixture multistation, serta aplikasi dalam operasi permesinan.
Pp jig
- 1. JIG AND FIXTURE LEVEL 3 – MODUL 01 VIS MECHATRONIC © Hanif Ammran
- 2. © Hanif Ammran PENGENALAN JIG DAN FIXTURE JENIS-JENIS FIXTURE JENIS-JENIS JIG

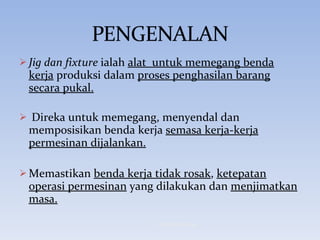

- 3. Jig dan fixture ialah alat untuk memegang benda kerja produksi dalam proses penghasilan barang secara pukal. Direka untuk memegang, menyendal dan memposisikan benda kerja semasa kerja-kerja permesinan dijalankan. Memastikan benda kerja tidak rosak , ketepatan operasi permesinan yang dilakukan dan menjimatkan masa. © Hanif Ammran
- 4. Walaupun fungsinya hampir sama, jig adalah berbeza dengan fixture. © Hanif Ammran Perbezaan antara jig dan fixture :- JIG FIXTURE Biasanya dilengkapi bushing yang mengarahkan mata alat. Jig yang kecil (<6.4mm) selalunya tidak di ikat pada meja mesin. -Lebih ringan dari fixture . - Set Block atau feeler gauge digunakan untuk mengarahkan mata alat. - Fixture mesti di pasang tetap pada meja mesin. -Lebih berat dari jig.
- 5. © Hanif Ammran DRILL BUSHING SET BLOCK JIG FIXTURE
- 6. Jig terbahagi kepada dua kelas : - 1) Jig bore : Digunakan untuk meluaskan lubang yang digerudi atau ukuran yang tertentu . © Hanif Ammran
- 7. 2) Jig gerudi : Digunakan untuk pelbagai operasi permesinan yang umum. © Hanif Ammran
- 8. Jig gerudi boleh dibahagikan kepada dua jenis yang umum iaitu : - 1) Jenis terbuka Untuk operasi sederhana. Benda kerja dimesin pada satu sisi sahaja. 2) Jenis tertutup Jig tertutup atau kotak. Benda kerja dimesin lebih dari satu sisi. © Hanif Ammran
- 9. Jig Template : Murah, ringkas dan mempunyai guide pin © Hanif Ammran
- 10. Jig Plate : Hampir sama bentuk dengan jig template. Mempunyai clamper untuk mengikat workpiece. © Hanif Ammran
- 11. Jig Sandwich : Benda kerja diletakkan di antara dua plat. Ideal untuk workpiece lembut. © Hanif Ammran
- 12. Jig Kotak : Jig Kotak biasanya mengelilingi benda kerja. Operasi permesinan dilakukan tanpa memposisikan kembali benda kerja. © Hanif Ammran
- 13. Jig Daun : Mempunyai engsel daun untuk memudahkan pemuatan dan pelepasan workpiece. © Hanif Ammran
- 14. Jig Multistation : Memegang benda kerja bagi semua operasi permesinan. © Hanif Ammran
- 15. Fixture dibezakan mengikut bagaimana ianya dibuat. Perbezaan utama fixture dan jig ialah pada beratnya. Fixture dibuat lebih berat dan kuat daripada jig kerana operasi permesinan yang dilakukan lebih berat. Fixture biasanya dipanggil mengikut jenis mesin yang menggunakannya. © Hanif Ammran
- 16. Fixture Plate : Bentuk paling ringkas bagi sesebuah fixture. Plat mendatar yang mempunyai variasi clamp dan locator. © Hanif Ammran
- 17. Fixture Plate Sudut : Variasi dari fixture plate. Benda kerja dimesin secara menegak. © Hanif Ammran
- 18. Fixture Vise-jaw : Digunakan untuk operasi permesinan komponen kecil. Vise-jaw asal digantikan dengan jaw yang sesuai dengan bentuk komponen. © Hanif Ammran
- 19. Fixture Indexing : Digunakan untuk permesinan benda kerja yang mempunyai spesifikasi yang tertentu. © Hanif Ammran
- 20. Antara benda kerja yang menggunakan fixture indexing : - 1) Gear. 2) Keyways 3) Hexagon 4) Square 5) Spline © Hanif Ammran
- 21. Fixture Multistation : Fixture yang digunakan untuk operasi permesinan yang berterusan secara berturut. Contoh : - Fixture Duplex. © Hanif Ammran
- 22. Fixture biasanya dikelaskan mengikut jenis mesin yang menggunakannya. Contohnya fixture yang digunakan bersama milling machine disebut fixture milling . Antara operasi permesinan yang menggunakan fixture : - i) Assembling ii) Boring iii) Milling iv) Shaping vi) Drilling v) Stamping vi) Tapping © Hanif Ammran
- 23. © Hanif Ammran
