- 1. SDN ryu 及其應用 SDN & Application 專題成果 董承樺、張廷謙、林展逸 2014/10 – 2015/12
- 2. 大綱 Outline • 環境架設 (Environment Setting) • 軟體定義網路 (Soft Defined Network) • 控制器 Ryu (Ryu Controller) • 胖樹拓樸 (Fat Tree) • 應用：多重路徑 (Application:Multipath) • 實驗操作 (Demo)
- 3. 大綱 Outline • 環境架設 (Environment Setting) • 軟體定義網路 (Soft Defined Network) • 控制器 Ryu (Ryu Controller) • 胖樹拓樸 (Fat Tree) • 應用：多重路徑 (Application:Multipath) • 實驗操作 (Demo)
- 4. 環境架設 (Environment Setting) • 作業系統：Ubuntu Linux (使用虛擬機) • 模擬網路環境：Mininet • 控制器：Ryu Controller • 套件：Python、Git…
- 5. Ubuntu Linux (使用虛擬機) • 安裝Virtual Box • 安裝Ubuntu Linux
- 6. Ubuntu Linux (使用虛擬機) • 新增
- 15. Ubuntu Linux (使用虛擬機) • 安裝完成
- 16. 基本指令 • Ctrl + Alt + T：開啟終端機 • $ clear：清除畫面 • $ cd {目錄}：資料夾移動
- 17. 開啟終端機 • Ctrl + Alt + T
- 18. 更新系統 • $ sudo apt-get update • $ sudo apt-get upgrade
- 19. Mininet安裝 • $ sudo apt-get install -y git • $ git clone git://github.com/mininet/mininet • $ cd mininet • $ util/install.sh -nfv • $ cd

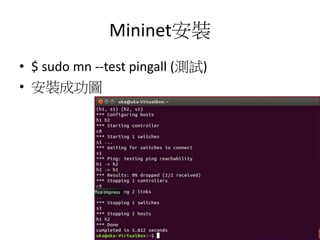

- 20. Mininet安裝 • $ sudo mn --test pingall (測試) • 安裝成功圖
- 21. Python安裝 • $ sudo apt-get install python-pip python-dev build-essential • $ sudo pip install --upgrade pip
- 22. Ryu安裝 • $ sudo apt-get update • $ sudo apt-get install python-eventlet python- routes python-webob python-paramiko • $ git clone https://github.com/osrg/ryu.git • $ cd ryu; python ./setup.py install • $ sudo pip install ryu • $ sudo pip install six --upgrade • $ sudo pip install oslo.config
- 23. Ryu 測試 • $ ryu-manager • 成功圖
- 24. 大綱 Outline • 環境架設 (Environment Setting) • 軟體定義網路 (Soft Defined Network) • 控制器 Ryu (Ryu Controller) • 胖樹拓樸 (Fat Tree) • 應用：多重路徑 (Application:Multipath) • 實驗操作 (Demo)
- 25. 軟體定義網路 Soft Defined Network • 由Controller控制網路
- 27. 大綱 Outline • 環境架設 (Environment Setting) • 軟體定義網路 (Soft Defined Network) • 控制器 Ryu (Ryu Controller) • 胖樹拓樸 (Fat Tree) • 應用：多重路徑 (Application:Multipath) • 實驗操作 (Demo)
- 28. Ryu Controller • Python 語言，Open Source
- 29. Ryu Controller
- 30. 大綱 Outline • 環境架設 (Environment Setting) • 軟體定義網路 (Soft Defined Network) • 控制器 Ryu (Ryu Controller) • 胖樹拓樸 (Fat Tree) • 應用：多重路徑 (Application:Multipath) • 實驗操作 (Demo)
- 31. 胖樹拓樸 Fat Tree • Mininet模擬，Python Script • 三層 | 任兩點多重路徑
- 32. 大綱 Outline • 環境架設 (Environment Setting) • 軟體定義網路 (Soft Defined Network) • 控制器 Ryu (Ryu Controller) • 胖樹拓樸 (Fat Tree) • 應用：多重路徑 (Application:Multipath) • 實驗操作 (Demo)
- 34. 新HostB加入 AB
- 36. B送達A AB
- 37. 四種路徑

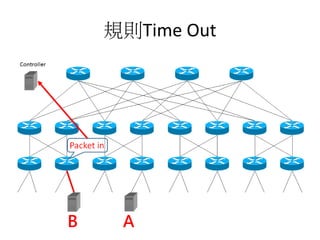

- 39. 規則Time Out AB
- 41. B送達A AB
- 42. 3001 3002 3003 3004 3005 3006 3007 3008 2001 2002 2003 2004 2005 2006 2007 2008 1001 1002 1003 1004 h001h002 h003h004 h005h006 h007h008 h009h010 h011h012 h013h014 h015h016
- 43. A small experiment • All host ping to h008 • wireshark
- 44. All host ping to h008 0 5 10 15 20 25 30 35 s1001 s1002 s1003 s1004 Packet Switch Traffic monitor Destination hash
- 45. 大綱 Outline • 環境架設 (Environment Setting) • 軟體定義網路 (Soft Defined Network) • 控制器 Ryu (Ryu Controller) • 胖樹拓樸 (Fat Tree) • 應用：多重路徑 (Application:Multipath) • 實驗操作 (Demo)
- 46. 開啟終端機(Ryu Controller+ App) • 將程式碼存在”ryu/ryu/myapp/” • $ ryu-manager –observe-links ryu/ryu/myapp/fatTreeMultipath.py • 執行Ryu Controller + App

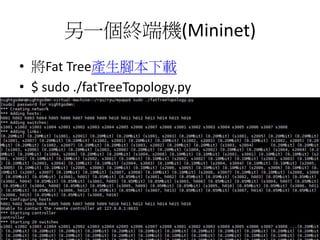

- 47. 另一個終端機(Mininet) • 將Fat Tree產生腳本下載 • $ sudo ./fatTreeTopology.py
- 48. Mininet終端機 • H1 ping H5 30次 • $ h001 ping –c30 h005
- 49. Ryu Controller終端機 • Controller收到s3001 Packet In事件 • 1. 找Host5 • 2. Host5收到，回封包給Host1 • 3. Host1在送封包給，Host5
- 50. 找Host5
- 52. H5→H1
- 53. H1→H5
- 54. Ryu Controller終端機 • 結束Controller • Ctrl + C
- 55. Mininet終端機 • 關閉Mininet後 • $ sudo mn –c (關閉Mininet都要下這個指令)
- 56. 重啟Mininet 和 Ryu Controller • $ ryu-manager –observe-links ryu/ryu/myapp/fatTreeMultipath.py • $ sudo ./fatTreeTopology.py
- 57. Mininet終端機 • 觀察h001，跳出一個新的終端機 • $ xterm h001
- 58. H001終端機 • Ping H8 (10.0.0.8) • $ ping 10.0.0.8
- 60. 開啟每一個Host ping Host8 • $ xterm hxxx • 重複剛剛步驟
- 64. 完成實驗
