金沢工業大学電子計算機研究会新入生向けUnity講習会資料
- 3. Unity Engineとは • 通称Unity • ゲームエンジンの一種 • 複数のプラットフォームに対応 • 様々なソフトウェアの開発が可能 • 主な言語はC#
- 4. 起動してみよう
- 6. プロジェクト名 保存場所
- 8. 操作してみよう
- 10. ゲーム 情報 コンポーネント
- 12. 幅高奥 X Y Z
- 13. 便利な操作 @tsubaki_t1 • Shift+Ctrl(Command): オブジェクトにひっつく • V押しながら移動: 頂点にひっつく • Ctrl(Command)押しながら移動: グリッド移動 • Shift+F: シーンカメラが選択オブジェクトに追従 • Ctrl(Command)+D: 複製 • Shift + F後Alt+ドラッグ: オブジェクトを中心に回転
- 14. 色を変えてみよう
- 16. なんかこんなのが出来る
- 17. Shader: マテリアルの表現方法 Rendering Mode: 表現方法の基本設定 Opaque: 不透明 CutOut:Alpha Cutoff以下のドットをOff Fade: 透明度(完全透明) Transparent: 透明度(不完全透明) Albedo: 基本色 Metallic: 金属の質感 Smoothness: 荒さ Normal Map: 法線マップ Hight Map: ハイトマップ Occlusion: オクルージョンマップ Emission: 発光 Detail Mask: 部分詳細マスク Secondary Maps: 詳細テクスチャ等の上書き
- 19. 注目！！
- 20. 物理処理を付けてみよう
- 21. てかそもそも物理処理って何？ • 現実世界の物理法則に則った(もしくは摸した) 演算処理 • 慣性の法則 エネルギー保存の法則等 • 簡単に言えば、落ちたりぶつかったりすること • Unity側が勝手に計算してくれる
- 22. 落ちるのに必要なもの Rigidbody(剛体) Mass: 重さ(kgらしい) Drag: 空気抵抗 Angular Drag: 回転抵抗 Use Gravity: 重力の有無 Is Kinematic: 物理エンジンのon/off Interpolate: 動作補完 Collision Detection: 衝突判定補完 Constraints: 位置及び回転方向固定
- 23. ぶつかるのに必要なもの Collider(衝突判定) Edit Collider: コライダ頂点の編集 Is Trigger: トリガ判定の有無 Material: 物理マテリアル設定 Center: コライダの中心位置 Size: コライダのサイズ
- 24. 注目！！
- 26. 落ちるだけじゃつまらない
- 27. なんかこんなのが出来る
- 28. Physic Material(物理材質) Dynamic Friction: 動摩擦係数 Static Friction: 静摩擦係数 Bounciness: 反発力 Friction Combine: 衝突時の摩擦挙動 Bounce Combine: 衝突時の反発挙動 Friction Direction 2: 異方性摩擦 Dynamic Friction 2: 異方性動摩擦係数 Static Friction 2: 異方性静摩擦係数
- 31. いくつも設定するのは 面倒くさい
- 32. プレファブ • ゲーム内オブジェクトをプロジェクトに保存する • コンポーネントの情報をまとめて保存できる • スクリプトから生成等ができる • 各情報は後から更新ができる • 上記のコピペではできないことができる
- 34. ドラッグ＆ドロップ

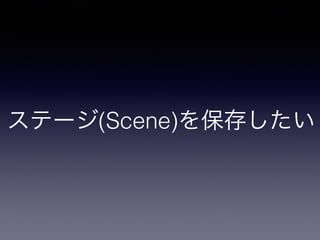

- 36. Scene • ヒエラルキー上オブジェクトの各種情報を保存 できる • いつでも呼び出して編集が可能 • ステージ移動などに使う • ビルドするときに順番の設定などをする
- 39. ダブルクリック!!!
- 40. ゲームとして出力がしたい
- 43. ここまでは大丈夫?
- 44. ちょっとだけレベルアップ！
- 45. ヒエラルキー階層構造 • ゲームオブジェクトはそれぞれ親と子の関係になっ ている • 一番上(親)階層のオブジェクトはワールドが基準 (X:0 Y:0 Z:0) のワールド座標 • 子は親の座標が基準 (X:0 Y:0 Z:0) のローカル座標 • ワールド座標とローカル座標で動きが違う
- 46. ドラッグ＆ドロップ 親 子
- 48. 実 演
- 49. レベルアップ！
- 50. スクリプト(プログラム) • C#で記述 • コンポーネントの一つとしてオブジェクトに追 加する • 主に他のコンポーネントに対して働く
- 52. なんかこんなのが出来る
- 57. File → Save か Build → Build All で 保存
- 58. ドラッグ＆ドロップ
- 60. 速度を変えたい
- 62. publicを付けたものは表示され privateを付けたもの(test)は非表示に this.transform.position += new Vector3(xSpeed,0,0); つまり現状はxSpeed = 0.1になっている 右のように表示され た数値は手動で変更 が可能(再生中でも)
- 63. Vector3 • ３次元ベクトルX Y Zを表している • つまりVector3(5,3,7)は、X=5 Y=3 Z=7となる • 2Dゲームの時は奥行きが無い*ので Vector2を使 う *正確にはあるがレイヤーのような働きになる
- 65. this.transform.position += new Vector3(xSpeed,ySpeed,zSpeed); となるとどうなるか想像してみよう この数値で 以上を踏まえて
- 66. キー入力がしたい
- 68. if(Input.GetKey(KeyCode.Space)){} if( ){ }: もし( )の中が真(正しい)なら{ }の中を実行する Input.GetKey( ): ( )の中のキーが押されている時“真”になる KeyCode.Space: スペースキー つまりスペースキーが押されている間 this.transform.position += new Vector3(xSpeed,ySpeed,zSpeed); を実行する
- 71. Input.GetAxis(“”) Input.GetAxis( ): ( )の中の文字に対して設定されている 方向情報を取得 (コントローラ対応) 初期設定 Horizontal: AキーとDキーにより -1 ~ 1 を取得 Vertical: WキーとSキーにより -1 ~ 1 を取得
- 75. this.transform.Rotate() transform.Rotate( ): ( )の中のVector3分回転する new Vector3(0,1,0); ならY軸を基準に1度回転する。 if(Input.GetKey(KeyCode.LeftShift)){ dashSpeed = 2; }else dashSpeed = 1; Shiftを押している間速度に乗算される dashSpeedが2になる 離すと1になる
- 78. Unity Asset Store • メニューバー Window/Asset Storeから表示でき る • アカウント紐付けで様々なAssetを買うことがで きる • CGや音声、Unity自体の拡張と様々 • 購入はクレジットカード
- 82. 物理ベースシェーディング • 現実世界の物理法則(マイクロファセット理論や エネルギー保存の法則に伴う双方向反射率分布関 数など)にしたがってマテリアルのデザインをす る手法 • 詳しくは“THE COMPREHENSIVE PBR GUIDE”を よもう • 簡単にいうとすごいリアルな表現ができる
- 83. Shader: マテリアルの表現方法 Rendering Mode: 表現方法の基本設定 Opaque: 不透明 CutOut:Alpha Cutoff以下のドットをOff Fade: 透明度(完全透明) Transparent: 透明度(不完全透明) Albedo: 基本色 Metallic: 金属の質感 Smoothness: 荒さ Normal Map: 法線マップ Hight Map: ハイトマップ Occlusion: オクルージョンマップ Emission: 発光 Detail Mask: 部分詳細マスク Secondary Maps: 詳細テクスチャ等の上書き
- 84. ハイダイナミックレンジ(HDR) カメラそれぞれにあるHDR チェックを入れることで、 白より明るい色を表現できる 特にEmissionのような 自己発光する物体を扱う際には 必須のオプション
- 86. 光らないじゃないか！！！！
