Unityではじめるオープンワールド入門 アーティスト編
8 likes8,560 views
2019/9/5に開催されたCEDEC2019の講演スライドです。 講師：大下岳志（ユニティ・テクノロジーズ・ジャパン合同会社） ：山村達彦 （ユニティ・テクノロジーズ・ジャパン合同会社） Unityのイベント資料はこちらから： https://www.slideshare.net/UnityTechnologiesJapan/clipboards
Unityではじめるオープンワールド入門 アーティスト編
- 2. 自己紹介 大下岳志 Unity Technologies Japan エバンジェリスト ・前職は関西の開発会社Artist、TA ・パイプライン・ワークフロー構築 ・Game Creators Conference 実行委員 ・CEDEC 2014～2018 運営委員 山村達彦 Unity Technologies Japan エバンジェリスト ・フィールドエンジニアとして Unityユーザーのサポート
- 5. サンプル紹介
- 6. 6
- 7. Open World Demo 7 ・1000m×1000m×500m ・約42000個の配置オブジェクト ・Terrain機能による地形作成 PC版、iOS版 プレイアブルデモ展示中 ・データ制作 ２人月 ・モバイル向け調整 １人月
- 8. Open World Demo 8 Unity 2019.1.x ・LightWeight Render Pipeline ・Post Processing Stack V2 ・Shader Graph ・Terrain / Terrain Tools ・H-LOD ・DOTS
- 9. DOTS? 9 Data-Oriented Technology Stack Unityで大量のオブジェクトを 効率よく動かす機能群 詳しくはエンジニア編で C# Job System Entity Component System(ECS) Burst Compiler
- 10. ワークフローの構築
- 11. ワークフローの構築 11 ・プロジェクト… Standard-Asset-Characters ・広さ… とりあえず1km四方 ・配置物量… まずは必要なだけ ・配置物種類… まずは必要なだけ Unityの機能、特にTerrainの確認から やってみないとわからない事だらけ (締め切りだけは決まっている) オープンワールド背景を作ろう！
- 14. ワークフローの構築 14 ・Terrainの不足を拡充する機能セット Package Managerからインストール Unity TerrainTools 「新機能のTerrain Toolsパッケージで 作業を高速化させよう」 https://blogs.unity3d.com/jp/2019/05/2 8/speed-up-your-work-with-the-new- terrain-tools-package/ ・Terrainエディターにスカルプトなど機能追加 ・Terrain Tool Box …プロジェクト全体のTerrain ユーティリティー。Terrainの分割、結合、 グループ化、プリセットの設定など
- 15. ワークフローの構築 15 ・Replace Splatmaps ・Export Splatmaps ・Export Heightmaps Unity TerrainTools import Raw… Export Raw… TreemapとDetailmapは現状入出力できない ワークフロー構築に重要な機能
- 16. ワークフローの構築 16 ・Replace Splatmaps ・Export Splatmaps ・Export Heightmaps Unity TerrainTools import Raw… Export Raw… TreemapとDetailmapは現状入出力できない ワークフロー構築に重要な機能
- 17. ワークフローの構築 17 Unity Terrain / TerrainTools 地形生成 質感設定 オブジェクト配置 Heightmap：import / Export 可 Unity、他ツールでの作成も可能 Splatmap：import / Export 可 Unity、他ツールでの作成も可能 Detailmap import / Export 不可 Unityでの作成は可能 DOTSを活かすためにも、GameObjectでの配置を検討
- 20. ワークフローの構築 20 ノードベースのテクスチャコンポジットツール SBS / SBSAR形式、Bitmap出力 PBR用テクスチャ生成 Substance Designer Height Road Bitmap Height Splat Detail Bitmap
- 22. ワークフローの構築 22 ・プロシージャルコンテンツ作成ツール ・柔軟なノードベースワークフロー Houdini Height Splat Detail Bitmap Placement ???
- 23. ワークフローの構築 23 【検証結果】 ・各種mapをFileノードで入力 ・Point Attributeを使って配置情報を生成 Houdini Height Splat Detail Bitmap Placement ??? CSV? ・CSV Exporter (GameDevelopmentToolset)
- 24. ワークフローの構築 24 ・CSVファイルからAssetPrefabのインスタンスを生成 ・対応するPrefabがない場合はCubeを作りインスタンス Unity エディタ拡張 Houdini CSV importer Placement CSV
- 29. 工程とデータの作り込み
- 34. 34 ・Raise or Lower Terrain →おおまかな形状を作成 Unity 地形生成 工程とデータの作り込み
- 35. 35 ・Raise or Lower Terrain →おおまかな形状を作成 Unity 地形生成 工程とデータの作り込み ・Sculpt/Terrace →フィールド部分を階層化
- 36. 36 ・Raise or Lower Terrain →おおまかな形状を作成 Unity 地形生成 工程とデータの作り込み ・Sculpt/Terrace →フィールド部分を階層化 ・Set Height →階層構造の微調整
- 37. 37 ・Raise or Lower Terrain →おおまかな形状を作成 Unity 地形生成 工程とデータの作り込み ・Sculpt/Terrace →フィールド部分を階層化 ・Set Height →階層構造の微調整 ・Sculpt/Bridge →階層同士をスロープで接続
- 38. 38 ・階層構造の作成後、大小の 演出的な起伏を追加 Unity 地形生成 工程とデータの作り込み ・Paint Texture →本来はSplatmapを作る機能 白黒でおおまかな道の情報を作成

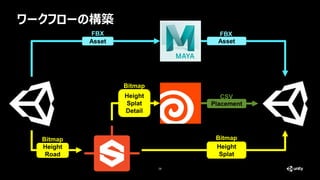

- 45. 工程とデータの作り込み 45 Substance Designer Heightmap × 4 (L16) Roadmap (L8) Heightmap × 4 (L16) Splatmap × 4 (RGBA8) Heightmap (L16) SplatmapRGB (RGB8) Detailmap (RGB8) SplatmapA (L8) Unity Houdini Input
- 52. 工程とデータの作り込み 52 Houdini 崖配置 樹配置 草配置 茂み配置 ポイント散布 Prefabの割り振り Densityが 低い箇所を 削除 面積を測定
- 58. 工程とデータの作り込み 58 Maya Unity Asset Store ・Book Of The Dead: Environment ・Buried Memories Volume 1: Yggdrasil - Icon Pack ・The Blacksmith: Environments スキャンデータの加工
- 59. 工程とデータの作り込み 59 Maya Unity Asset Store ・Book Of The Dead: Environment ・Buried Memories Volume 1: Yggdrasil - Icon Pack ・The Blacksmith: Environments スキャンデータの加工
- 68. 工程とデータの作り込み 68 Unity インポート/修正作業 草 × Objectの大きさ、配置量に課題 接地がシビアなので処理の作り込みが必要 樹木 ◎ 接地面積が小さく法線にも沿わないので低難度 分布のバリエーションもイメージ通り 茂み 〇 ほぼ現状で問題なし。形状が街道を塞ぐ事が 多かったので配置制限を調整したい 崖 △ スキマや重なりが不均一。法線への追従も 要調整
- 69. 工程とデータの作り込み 69
- 70. LWRP
- 72. LWRP(Universal RP) 72 Lighting ・Directional Light ×１ ・Light Probes ・Refrection Probe ・Shadow map ・Lit Shader（Physically based） Post Processing Stack V2 ・Color Grading ・Bloom ・Vignette ・(Depth Of Field)
- 73. LWRP(Universal RP) 73 Shader Graph Unity Learning Materials https://learning.unity3d.jp/3007/ Unity道場8月〜イケてるエフェクト の作り方と、Uniteを256倍楽しむ為 に知っておくべき知識〜
- 74. アーティスト編・まとめ
