Visual basic 6

ALGORITMA PEMROGRAMAN 2
Menggunakan

VISUAL BASIC 6.0

Achmad Basuki

Politeknik Elekronika Negeri Surabaya
Institut Teknologi Sepuluh Nopember Surabaya
Surabaya 2006

DAFTAR ISI

Kata Pengantar
Daftar Isi
1. Mengenal Visual Basic 1
1.1. Mengenal Visual Basic 6.0 1
1.2. Interface Antar Muka Visual Basic 6.0 2
1.3. Konsep Dasar Pemrograman Dalam Visual Basic 6.0 3
1.4. Membuat Project Baru 4
2. Event dan Property 9
2.1. Membuat User Interface 9
2.2. Mengatur Property 10
2.3. Event Dalam Kode Program 12
2.4. Membuat Project Mengatur Property 13
2.5. Latihan 17
3. Variabel, Operator dan Ekspresi 20
3.1. Variabel 20
3.2. Operator 21
3.3. Ekspresi 22
3.4. Project Sederhana Dengan Ekspresi 25
3.5. Latihan 30
4. Kondisi dan Keputusan 33
4.1. Percabangan Dengan If..Then..Else.. 33
4.2. Percabangan Dengan If..Then..Else.. Berantai 37
4.3. Pemilihan Dengan Select Case 41
4.4. Latihan 44
5. Pengulangan 47
5.1. Pengulangan Dengan For..Next 47
5.2. Pengulangan Dengan While...Wend 51
5.3. Pengulangan Dengan Do..Loop Until 52

Modul Dasar Pemrograman 2 Dengan Visual Basic ii

5.4. Pengulangan Bertingkat 53
5.5. Latihan 58
6. Array 60
6.1. Konsep Array 60
6.2. Array 2 Dimensi 66
6.3. Control Array 69
6.4. Latihan 72
7. Subrourine dan Fungsi 76

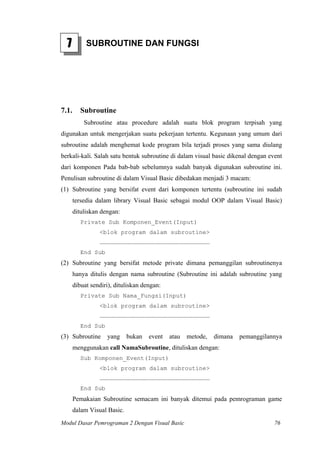

7.1. Subroutine 76
7.2. Fungsi 79
7.3. Latihan 82
8. Bermain Dengan Waktu 84
8.1. Tipe Data Waktu 84
8.2. Komponen Timer 86
8.3. Latihan 90
9. Operasi File 91
9.1. Operasi File Dalam Visual Basic 91
9.2. Membuka File 92
9.3. Menyimpan Data Ke File 93
9.4. Membaca Data Dari File 95
9.5. Komponen-komponen Untuk Operasi File 96
9.6. Latihan 99

Modul Dasar Pemrograman 2 Dengan Visual Basic iii

1 MENGENAL VISUAL BASIC

1.1.Mengenal Visual Basic 6.0
Bahasa Basic pada dasarnya adalah bahasa yang mudah dimengerti sehingga
pemrograman di dalam bahasa Basic dapat dengan mudah dilakukan meskipun oleh
orang yang baru belajar membuat program. Hal ini lebih mudah lagi setelah hadirnya
Microsoft Visual Basic, yang dibangun dari ide untuk membuat bahasa yang
sederhana dan mudah dalam pembuatan scriptnya (simple scripting language) untuk
graphic user interface yang dikembangkan dalam sistem operasi Microsoft Windows.
Visual Basic merupakan bahasa pemrograman yang sangat mudah
dipelajari, dengan teknik pemrograman visual yang memungkinkan penggunanya
untuk berkreasi lebih baik dalam menghasilkan suatu program aplikasi. Ini terlihat
dari dasar pembuatan dalam visual basic adalah FORM, dimana pengguna dapat
mengatur tampilan form kemudian dijalankan dalam script yang sangat mudah.
Ledakan pemakaian Visual Basic ditandai dengan kemampuan Visual Basic
untuk dapat berinteraksi dengan aplikasi lain di dalam sistem operasi Windows
dengan komponen ActiveX Control. Dengan komponen ini memungkinkan penguna
untuk memanggil dan menggunakan semua model data yang ada di dalam sistem
operasi windows. Hal ini juga ditunjang dengan teknik pemrograman di dalam
Visual Basic yang mengadopsi dua macam jenis pemrograman yaitu Pemrograman
Visual dan Object Oriented Programming (OOP).
Visual Basic 6.0 sebetulnya perkembangan dari versi sebelumnya dengan
beberapa penambahan komponen yang sedang tren saat ini, seperti kemampuan
pemrograman internet dengan DHTML (Dynamic HyperText Mark Language), dan
beberapa penambahan fitur database dan multimedia yang semakin baik. Sampai saat
buku ini ditulis bisa dikatakan bahwa Visual Basic 6.0 masih merupakan pilih
pertama di dalam membuat program aplikasi yang ada di pasar perangkat lunak
nasional. Hal ini disebabkan oleh kemudahan dalam melakukan proses development
dari aplikasi yang dibuat.

Modul Dasar Pemrograman 2 Dengan Visual Basic 1

1.2. Interface Antar Muka Visual Basic 6.0
Interface antar muka Visual Basic 6.0, berisi menu, toolbar, toolbox, form,
project explorer dan property seperti terlihat pada gambar 1.1. berikut:

Menu Toolbar Project Explorer

Toolbox Tempat Form Property

Gambar 1.1. Interface antar muka Visual Basic 6.0

Pembuatan program aplikasi menggunakan Visual Basic dilakukan dengan
membuat tampilan aplikasi pada form, kemudian diberi script program di dalam
komponen-komponen yang diperlukan. Form disusun oleh komponen-komponen
yang berada di [Toolbox], dan setiap komponen yang dipakai harus diatur
propertinya lewat jendela [Property].
Menu pada dasarnya adalah operasional standar di dalam sistem operasi
windows, seperti membuat form baru, membuat project baru, membuka project dan
menyimpan project. Di samping itu terdapat fasilitas-fasilitas pemakaian visual basic
pada menu. Untuk lebih jelasnya Visual Basic menyediakan bantuan yang sangat
lengkap dan detail dalam MSDN.


Toolbox berisi komponen-komponen yang bisa digunakan oleh suatu
project aktif, artinya isi komponen dalam toolbox sangat tergantung pada jenis
project yang dibangun. Komponen standar dalam toolbox dapat dilihat pada gambar
1.2 berikut ini.

Pointer Arrow Picture
Label TextBox
Frame Command Button
CheckBox Radio Button
ComboBox ListBox
Horisontal Slider Vertical Silder
Timer DriveListBox
DirListBox FileListBox
Shape Line
Image DataControl
OLE

Gambar 1.2. Komponen standar dalam Toolbox

1.3. Konsep Dasar Pemrograman Dalam Visual Basic 6.0
Konsep dasar pemrograman Visual Basic 6.0, adalah pembuatan form
dengan mengikuti aturan pemrograman Property, Metode dan Event. Hal ini
berarti:
(1) Property: Setiap komponen di dalam pemrograman Visual Basic dapat diatur
propertinya sesuai dengan kebutuhan aplikasi. Property yang tidak boleh
dilupakan pada setiap komponen adalah “Name”, yang berarti nama variabel
(komponen) yang akan digunakan dalam scripting. Properti “Name” ini hanya
bisa diatur melalui jendela Property, sedangkan nilai peroperti yang lain bisa
diatur melalui script seperti
Command1.Caption=”Play”
Text1.Text=”Visual Basic”
Label1.Visible=False
Timer1.Enable=True


(2) Metode: Bahwa jalannya program dapat diatur sesuai aplikasi dengan
menggunakan metode pemrograman yang diatur sebagai aksi dari setiap
komponen. Metode inilah tempat untuk mengekpresikan logika pemrograman
dari pembuatan suatu prgram aplikasi.
(3) Event: Setiap komponen dapat beraksi melalui event, seperti event click pada
command button yang tertulis dalam layar script Command1_Click, atau event
Mouse Down pada picture yang tertulis dengan Picture1_MouseDown.
Pengaturan event dalam setiap komponen yang akan menjalankan semua metode
yang dibuat.

1.4. Membuat Project Baru
Untuk memulai pembuatan program aplikasi di dalam Visual Basic, yang
dilakukan adalah membuat project baru. Project adalah sekumpulan form, modul,
fungsi, data dan laporan yang digunakan dalam suatu aplikasi. Membuat projrct baru
dapat dilakukan dengan memilih menu [File] >> [New Project] atau dengan menekan
ikon [new project] pada Toolbar yang terletak di pojok kiri atas. Setelah itu akan
muncul konfirmasi untuk jenis project dari program aplikasi yan akan dibuat seperti
terlihat pada gambar 1.3. berikut.

Gambar 1.3. Layar pemilihan jenis project


Visual Basic 6.0 menyediakan 13 jenis project yang bisa dibuat seperti terlihat pada
gambar 1.3 di atas. Ada beberapa project yang biasa digunakan oleh banyak
pengguna Visual Basic, antara lain:
(1) Standard EXE: Project standar dalam Visual Basic dengan komponen-komponen
standar. Jenis project ini sangat sederhana, tetapi memiliki keunggulan bahwa
semua komponennya dapat diakui oleh semua unit komputer dan semua user
meskipun bukan administrator. Pada buku ini akan digunakan project Standard
EXE ini, sebagai konsep pemrograman visualnya.
(2) ActiveX EXE: Project ini adalah project ActiveX berisi komponen-komponen
kemampuan intuk berinteraksi dengan semua aplikasi di sistem operasi windows.
(3) ActiveX DLL: Project ini menghasilkan sebuah aplikasi library yang selanjutnya
dapat digunakan oleh semua aplikasi di sistem operasi windows.
(4) ActiveX Control: Project ini menghasilkan komponen-komponen baru untuk
aplikasi Visual Basic yang lain
(5) VB Application Wizard: Project ini memandu pengguna untuk membuat aplikasi
secara mudah tanpa harus pusing-pusing dengan perintah-perintah pemrograman.
(6) Addin: Project seperti Standard EXE tetapi dengan berbagai macam komponen
tambahan yang memungkinkan kebebasan kreasi dari pengguna.
(7) Data project: Project ini melengkapi komponennya dengan komponen-komponen
database. Sehingga bisa dikatakan project ini memang disediakan untuk
keperluan pembuatan aplikasi database.
(8) DHTML Application: Project ini digunakan untuk membuat aplikasi internet
pada sisi client (client side) dengan fungsi-fungsi DHTML.
(9) IIS Application: Project ini menghasilkan apliaksi internet pada sisi server
(server side) dengan komponen-komponen CGI (Common Gateway Interface).
Selanjutnya pilih Standard EXE dan tekan [Ok]. Lalu muncul tampilan dari
Standard Exe seperti pada gambar 1.1. Dengan demikian project sudah siap dibuat.
Dalam pembuatan project sebelumnya double click pada form yang terbuat maka
adak terlihat jendela tersembunyi (hidden windows) yang berupa jendela untuk
pembuatan program atau jendela kode (code windows). Hal ini Dapat dilakukan
dengan cara memilih ikon jendela form atau jendela kode yang ada di [Project
Explorer]. Hal ini dapat dilihat pada gambar 1.4 dan gambar 1.5


Jendela Form

Gambar 1.4. Jendela Form

Jendela Form

Gambar 1.5. Jendela Kode


Pada jendela form, pengguna dalam membangun tampilan dari program aplikasi
yang akan dibuat dengan mengatur komponen-komponen baik letak, properti dan
eventnya. Untuk mengambil suatu komponen dari [Toolbox] dapat dilakukan dengan
click komponen tersebut, kemudian clik atau tarik pada posisi yang benar pada form.
Sebagai contoh mengambil label dari Toolbox dapat dilakukan dengan cara seperti
gambar 1.6 di bawah ini.

1
2
3

Gambar 1.6. Cara mengambil label dari Toolbox
Langkah-langkah mengambil label dari toolbox untuk dipasangkan dalam form
adalah sebagai berikut:
(1) Click ikon [Label] pada [ToolBox]
(2) Pindahkan ke posisi dimana label itu akan diletakkan
(3) Clik dan tarik sampai ukurannya benar lalu lepaskan

Catatan:
Jangan lupa untuk mengatur property name dari setiap komponen yang digunakan,
karena name merupakan identitas obyek yang akan digunakan dalam menulis
program.


Langkah berikutnya adalah memberikan teks pada label, misalkan “Hello world”,
maka piliha properti Caption, dan isi dengan Hello world. Hasil tampilan program

Gambar 1.7. Layout pada form
Dan untuk menjalankan program click ikon Run ( ) pada toolbar atau pilih menu
[Run] >> [Start], atau dengan tekan tombol [F5]. Sehingga hasil program adalah:

Gambar 1.8. Hasil program


2 EVENT DAN PROPERTY

2.1. Membuat User Interface
Pemrograman Visual Basic adalah suatu pemrograman visual, dimana
pembuatan program dilakukan menggunakan media visual atau sering disebut
dengan user-interface. Yang artinya bahwa pembuatan program berdasarkan
tampilan yang dihasilkan program, dengan kode-kode program (Script) diletakkan
masing-masing komponen.
Contoh 1:
Buat project baru dengan StandartEXE untuk membuat User Interface sederhana
dengan melibatkan komponen Label, Textbox dan CommandButton yang ada di
Toolbox pada sebelah kiri dari antar muka Visual Basic seperti gambar 2.1 dan
gambar 2.2 berikut:

Label TextBox
Command Button

Gambar 2.1. Komponen yang digunakan

Gunakan komponen-komponen seperti pada gambar 2.1 untuk membuat form pada
gambar 2.2. berikut:


Gambar 2.2
Untuk mengatur letaknya tinggal menggunakan “drag & drop” dengan mouse.
Program ini belum selesai karena masih perlu pengaturan property dan penambahan
event pada masing-masing komponen untuk dapat memberikan tampilan yang dapat
diterima oleh user dan dapat menjalankan proses.

2.2. Mengatur Property
Property pada tampilan antar muka Visual Basic terletak di sebelah kanan,
seperti gambar 2.3 berikut:

Object Selector

Property dan
Nilainya

Keterangan
property

Gambar 2.3. Tampilan property
Contoh 2:
Pada contoh 1 di atas, komponen-komponen yang sudah digunakan adalah Label1,
Label 2, Text1, Command1 dan Command2. Atur property masing-masing
komponen tersebut sebagai berikut, sehingga menghasilkan tampilan seperti gambar
2.4.


Tabel 2.1. Pengaturan property contoh 2
Object Property Nilai
Form1 Caption Perkenalan
StartUpPosition 2 – CenterScreen
Label1 Capton Masukkan nama :
Label2 Alignment - 3 Center
Background Pallete – Putih
Font Size: 24
Text1 Text Kosong
Command1 Caption OK
Command2 Caption Keluar

Hasil form setelah propertynya di atur adalah:

Gambar 2.4. Hasil tampilan form contoh 2

Masing-masing komponen mempunyai property yang berbeda dan jumlahnya
banyak, tetapi ada beberapa property yang sering digunakan pada setiap komponen,
antara lain [Caption]. Property yang sering digunakan untuk Form antara lain:
• Name: menyatakan nama obyek form yang sangat berguna untuk memanggil
dan menyimpan form.
• Caption: digunakan untuk memberikan title pada form.
• StartUpPosition: digunakan untuk meletakkan form ketika form tersebut
dipanggil atau aktif. Ada empat pilihan yaitu: Manual, CenterOwner,
CenterScreen, Windows Default,


2.3. Event Dengan Kode Program
Pemrograman visual bersifat event-driver, yang artinya program bekerja
berdasarkan event yang terjadi ketika suatu object diberikan aksi misalkan tombol
ditekan, option dipilih, atau setelah mengetikkan sesuatu pada text kemudian di tekan
[Enter]. Untuk membuat event ini tinggal click pada komponen dari tampilan user
interface yang sudah dibuat.
Contoh 3:
Pada tampilan contoh 2, click pada form (bagian kosong yang tidak digunakan
komponen-komponen lainnya), maka akan muncul tampilan seperti gambar 5
berikut:

Event
Object
Selector

Editor kode program

Gambar 2.5. Tampilan untuk kode program
Perhatikan gambar 2.5, ketika form di-click maka akan muncul event Load, ini
disebabkan event default untuk form adalah load. Dan secara otomatis di bagian kode
program sudah disediakan fungsi untuk event load pada form yang tertulis:
Private Sub Form_Load()

End Sub
Di dalam fungsi ini dituliskan kode program. Kode program ini dijalankan ketika
form dipanggil. Event ini bisa diganti di bagian [Event], perhatikan bahwa event
pada setiap komponen termasuk form jumlahnya banyak, tinggal dipilih sesuai
kebutuhan aplikasi.

Contoh 4:
Pada tampilan contoh 2, click pada command1, sehingga muncul event pada bagian
kode program sebagai berikut:
Private Sub Command1_Click()

End Sub


Tambahkan program pada kode program ini sehingga menjadi:
Label2.Caption = Text1.Text
End Sub
Program ini berarti bahwa apa yang diketikkan pada text1 akan ditampilkan pada
label2.
Kemudian click pada command2, dan tambahkan kode program sehingga menjadi:
End
End Sub
Perintah End, berarti program keluar dan selesai.

Simpan form dan project ini dengan cara pilih menu [File] >> [Save Project], beri
nama form dengan formLatihan21 dan nama project dengan projectLatihan21.
Jalankan dengan menekan ikon Run ( ) pada toolbar. Masukkan nama misalnya
“Achmad Basuki” pada text1, dan tekan tombol Ok. Hasilnya adalah seperti gambar
2.6 berikut.

Gambar 2.6. Hasil program latihan 2.1

2.4. Membuat Project Mengatur Property
Contoh 5:
Buat project baru dengan StandardEXE untuk mencoba bermain dengan
property dan event lebih jauh lagi. Tambahkan komponen-komponen Label, Text,
Frame, OptionButton, CheckBox dan Command. Atur tampilannya seperti gambar
2.7 berikut:


Gmabar 2.7. Contoh tampilan awal latihan 2.2

Bila menggunakan tampilan di dalam frame, maka frame harus dibuat terlebih
dahulu baru komponen-komponen di dalamnya. Atur property setiap komponen
seperti tabel 2.2. berikut:
Tabel 2.2 Pengaturan property latihan 2.2
Object Property Nilai
Form1 BorderStyle 1 – Fixed Single
Caption Test Untuk Property
StartUpPosition 2 – CenterScreen
Label1 Capton Masukkan nama :
Label2 Alignment - 3 Center
Background Pallete – Putih
Font Size: 18
Text1 Text Kosong
Command1 Caption OK
Command2 Caption Keluar
Frame1 Caption Pilihan property:
Option1 Caption Merah
Option2 Caption Biru
Check1 Caption Miring
Check2 Caption Tebal

Dari pengaturan ini akan dihasilkan tampilan program aplikasi seperti pada gambar
2.8 di bawah ini.


Gambar 2.8. Tampilan untuk latihan 2.2

Click pada command1, tambahkan kode program sehingga menjadi:
Label2.Caption = Text1.Text
End Sub
Click pada command2, tambahkan kode program sehingga menjadi:
End
End Sub

Click pada Option1, tambahkan kode program sehingga menjadi:
Private Sub Option1_Click()
Label2.ForeColor = vbRed
End Sub
Label2.ForeColor adalah properti untuk mengganti warna teks pada label2, dan
vbRed adalah warna merah yang sudah disediakan oleh Visual Basic, untuk warna
yang lain seperti biru menggunakan vbBlue.
Click pada Option2, tambahkan kode program sehingga menjadi:
Private Sub Option2_Click()
Label2.ForeColor = vbBlue
End Sub

Click pada check1, tambahkan kode program sehingga menjadi:
Private Sub Check1_Click()
Label2.FontItalic = Check1.Value
End Sub


Click pada check2, tambahkan kode program sehingga menjadi:
Private Sub Check2_Click()
Label2.FontBold = Check2.Value
End Sub
Label2.FontItalic adalah property untuk mengatur apakah teks pada label2 dibuat
miring atau tidak, bila nilainya True maka teks menjadi miring. Label2.FontBold
adalah property untuk mengatur apakah teks pada label2 dibuat tebal atau tidak, bila
nilainya True maka teks menjadi tebal.
Simpan project dengan nama projectLatihan22. Dan jalankan program, masukkan
nama Achmad Basuki, atur teksnya menjadi merah dan miring seperti gambar 2.9.

Gambar 2.9. Hasil dari latihan 2.2

Contoh 6:
Buat project baru dengan StandardEXE untuk membuat aplikasi yang
menggunakan event dan property untuk bermain dengan command button.
Tambahkan komponen-komponen Command Button. Atur tampilannya seperti
gambar 2.10. berikut:

Gambar 2.10. Tampilan form contoh 6


Program ini bertujuan bila ditekan OPEN maka tombol OPEN tidak kelihatan, dan
tinggal tombol CLOSE. Bila ditekan CLOSE maka tombol CLOSE tidak kelihatan
dan tinggal tombol OPEN.
Click pada command1, tambahkan program untuk event click sebagai berikut:
Command1.Visible = False
Command2.Visible = True
End Sub
Click pada command1, tambahkan program untuk event click sebagai berikut:
Command2.Visible = False
Command1.Visible = True
End Sub
Simpan form dalam formLatihan24, dan simpan project dalam projectLatihan24.

2.5. Latihan
(1) Buat program untuk memilih menu makanan dan minuman menggunakan
OptionButton dan Label tampilan seperti gambar 2.10 berikut.

Gambar 2.10. Soal latihan 1


(2) Buat program untuk menampilkan judul VCD sesuai dengan jenis VCD yang
dipilih menggunakan Option Button dan ListBox seperti gambar 2.11 berikut.
Gunakan property Clear pada listbox untuk membersihkan tampilan sebleunya
pada listbox, dan property AddItem pada listbox untuk menambahkan teks pada
listbox.

Gambar 2.11. Soal latihan 2

(3) Buat program untuk mengganti warna latar belakang form menggunakan Frame
dan optionButton seperti gambar 2.12 berikut. Gunakan event change pada
combobox, dan property backcolor pada form.

Gambar 2.12. Soal Latihan 3

(4) Buat program untuk Mengatur alignment teks menggunakan OptionButton dan
label seperti gambar 2.13 berikut. Gunakan property alignmet pada label untuk
mengatur alignment.


Gambar 2.13. Soal Latihan 4


3 VARIABEL, OPERATOR DAN EKSPRESI

3.1. Variabel
Variabel adalah suatu tempat untuk menampung suatu nilai pada memory
komputer. Untuk lebih mudah diakses, variabel diberi nama. Nama inilah yang akan
menjadi pengenal suatu variabelm, misalkan a=4, ini berarti bahwa nama variabelnya
adalah a dan nilainya adalah 4.
Variabel di dalam visual basic mempunyai beberapa macam berdasarkan
nilai yang ada di dalam variabel tersebut, antara lain:
(1) Boolean : menampung nilai biner, True atau False
(2) Byte : Menampung nilai bulat kecil antara 0-256
(3) Integer : Menampung nilai bulat antara -32768 s/d 32768 (15 bit)
(4) Long : Menampung nilai bulat dengan bit yang panjang (31 bit)
(5) Single : Menampung nilai pecahan dari 10-38 sampai dengan 1038
pada bagian positif, dan -10-38 sampai dengan -1038 pada
bagian negatif.
(6) Double : Menampung nilai pecahan dari 10-108 sampai dengan 10108
pada bagian positif, dan -10-108 sampai dengan -10108 pada
bagian negatif.
(7) String : Menampung nilai non numerik atau string, misalkan untuk
menyimpan alamat. Variabel ini tidak bisa dioperasikan
secara aritmatika.
(8) Date : Menampung nilai tanggal
(9) Variant : Merupakan variabel bebas, yang menampung nilai
tergantung nilai apa yang ditampung pertama kali. Variabel
ini yang merupakan kelebihan dari visual basic (bahkam bisa
menjadi kekurangan untuk pemrograman yang lebih tinggi)
karena bersifat seperti bunglon.


Kelebihan dari visual basic adalah bahwa setiap obyek baik berupa form, report
(laporan), data atau komponen dapat menjadi variabel.
Variabel di dalam visual basic dibedakan menjadi 3 macam variabel yaitu
variabel lokal, variabel global terhadap form dan variabel global terhadap aplikasi
(project).
(1) Variabel lokal: adalah variabel yang hanya aktif dalam suatu fungsi atau
subroutine di dalam visual basic. Caranya dituliskan secara langsu di dalam
suatu fungsi satu subroutine tanpa pendefinisian atau dengan definisi variabel di
dalam fungsi.
(2) Variabel global dalam form: adalah variabel yang aktif selam satu form berjalan,
bila pindah ke form yag lain maka variabel ini tidak aktif. Ini dapat dilakukan
dengan mendefinisikan variabel di luar subroutine, biasanya diletakkan pada
baris paling atas dari suatu form. Contohnya Dim a as integer diletakkan pada
baris paling atas, maka variabel a selalu aktif selama form aktif.
(3) Variabel global dalam aplikasi: adalah variabel yang aktif selama aplikasi masih
aktif. Variabel ini masih aktif meskipun form yang berjalan sudah berganti.
Untuk mendefinisikan variabel ini dilakukan dengan menambahkan modul dan
pendefinisian dengan global.

3.2. Operator
Operatot adalah suatu simbol atau tanda untuk menyatakan suatu operasi
atau proses. Pada dasarnya komputer dengan ALUnya (Aritmethic Logical Unit),
mempunyai dua macam operator yaitu operator Aritmatika dan operator logika
(perbandingan). Operator-operator di dalam Visual Basic antara lain:
Jenis Operator Kegunaan
Aritmatika + Penjumlahan
- Pengurangan
* Perkalian
/ Pembagian
^ Pangkat
mod Sisa pembagian
Hasil bulat pembagian
& Penggabungan string


Jenis Operator Kegunaan
Relasi = Sama dengan
< Lebih kecil
<= Lebih kecil atau sama dengan
> Lebih besar
>= Lebih besar atau sama dengan
<> Tidak sama
Logika AND Dua kondisi harus dipenuhi
OR Dari dua kondisi, akan benar bila
ada salah satu atau lebih kondisi
yang dipenuhi
NOT Invers dari kondisi yag diberikan

Penjelasan lebih lanjut mengenai operator ada di bagian ekspresi, karena operator ini
merupakan bagian dari ekspresi. Pemakaian operator ini sangat berhubungan dengan
penulisan rumus di dalam pemrograman.

3.3. Ekspresi
Ekspresi adalah suatu cara penulisan untuk memberikan atau memasukkan
nilai kedalam variabel. Ekspresi secara umum dalam computer statement dituliskan
sebagai:
Variabel Nilai
Di dalam Visual Basic ekspresi menggunakan tanda sama dengan (=). Dengan aturan
sebelah kiri adalah variabel penampung (hasil) dan sebelah kanan adalah nilai yang
dimasukkan ke variabel
Variabel = Nilai
Sebagai contoh untuk memasukkan nilai 5 ke dalam variabel a dapat dilakukan
dengan a=5. Atau memasukkan nama ‘widya’ ke dalam variabel nama dapat
dituliskan dengan nama=”widya” (Pada tipe data string, penulisan diberi tanda petik
dua). Atau untuk memasukkan nilai keputusan benar dapat dituliskan dengan
keputusan=True, Pada tipe data boolean nilainya hanya True dan False. Sehingga
dapat dikatakan bahwa cara memasukkan nilai ini sangat tergantung dari jenis nilai
apakah itu boolean, numerik, string atau date. Sedankan format bilangan dan tanggal


secara default menggunakan format yang ada pada sistem operasi, meskipun tidak
menutup kemungkinan diubah menggunakan format tersendiri.
Berikut ini contoh-contoh penulisan ekspresi untuk memasukkan nilai ke dalam
variabel:
Ekspresi Arti dari ekspresi
a=10.5 Nilai 10.5 dimasukkan ke dalam variabel a, tanda titik berarti
nilai pecahan dalam desimal
tg="10-02-2006" Memasukkan tanggal 2 Oktober 2006 ke dalam variabel tg,
format tanggal secara umum menggunakan format tanggal
sistem operasi yaitu bulan-tanggal-tahun, sebelum melakukan
ekspresi ini sebaiknya didefinisikan variabel tg dengan cara:
Dim tg as date
Nrp=”7403030010” Memasukkan format string “7403030010” ke dalam variabel
Nrp
Ketemu=True Memasukkan nilai True ke dalam variabel boolen Ketemu

Ekspresi merupakan suatu proses yang bersifat sequential, yang artinya
bahwa proses dilakukan dari baris paling atas sampai baris terakhir. Sebagai contoh
bila dituliskan:
a=10
a=5
Maka artinya pada baris pertama a bernilai 10, dan pada baris kedua a bernilai 5,
sehingga nilai 10 diganti dengan nilai 5. Sehingga hasilnya a bernilai 5.

Ekspresi bukan hanya seperti diatas, tetapi dapat juga merupakan penulisan
suatu formula dengan melibatkan variabel-variabel yang sudah ada sebelumnya.
Contoh 1:
a=5
b=10
c=a+b
Hasilnnya variabel a bernilai 5, b bernilai 10 dan c bernilai 15 sebagai hasil dari
a+b=5+10=15.


Ekspresi dapat digunakan untuk melakukan “counting” yaitu perhitungan
penjumlahan secara terus menerus terhadapa suatu variabel
Contoh 2:
a=5
a=a+2
Pada baris pertama a bernilai 5, pada baris kedua a bernilai 7, karena a yang
sebelumnya bernilai 5 ditambah dengan 2 sehingga nilai akhir a bernilai 7.

Contoh 3:
jumlah=0
jumlah=jumlah+5
jumlah=jumlah-3
jumlah=jumlah+2
Pada baris pertama variabel jumlah bernilai 0, pada baris kedua variabel jumlah
bernilai 5, pada baris ketiga variabel jumlah bernilai 2 dan pada baris keempat
variabel jumlah bernilai 4.

Contoh 4:
Untuk menuliskan ekspresi dari rumus: x = sin(t ) dengan t diketahui misalkan t=0.5
dapat dilakukan dengan:
t=0.5
x=sin(t)

Contoh 5:
Untuk menuliskan rumus ABC dalam menyelesaikan persamaan kuadrat sebagai
berikut:

− b ± b 2 − 4ac
x12 =
2a
dengan nilai a, b dan c diketahui misalkan 1, 3 dan 2 adalah:
a=1: b=3: c=2
x1=(-b+(b^2-4*a*c)^0.5)/(2*a)
x2=(-b-(b^2-4*a*c)^0.5)/(2*a)


Contoh 6.
Untuk memasukkan rumus y = x2 + 3x + 2, dimana x=2 dapat dituliskan dengan:
x=2
y = x^2 + 3*x + 2

Contoh 7.
Untuk menukar nilai a=10 dan b=5 maka diperlukan proses swap. Proses swap ini
dapat dijelaskan dengan proses menukar benda pada dua tangan dimana masing-
masing tangan hanya boleh memegang satu benda
Untuk melakukan proses swap antara a dan b, maka diperlukan variabel penanpung
temp, dan dapat dituliskan dengan:
temp=a
a=b
b=temp

3.4. Project Sederhana Dengan Ekspresi
Pembuatan project sederhana dalam bab ini mempunyai arti pembuatan
project dengan input/output terbatas tanpa penggunaan komponen yang rumit. Hal ini
digunakan untuk menjelaskan kegunaan variabel dan ekspresi di dalam visual basic,
sekaligus memperkenalkan event dan subroutine, yang secara detail penggunaan
event dan subroutine ini akan dijelaskan pada bab 6 (fungsi dan subroutine).

3.4.1. Membuat Penjumlahan, Pengurangan dan Perkalian
Untuk membuat project yang menyajikan operasi aritmatika sederhana
seperti penjumlahan, pengurangan dan perkalian dapat dilakukan dengan langkah-
langkah sebagai berikut:

(1) Membuat project baru, dengan click ikon add standard EXE project ( ) yang
adalah pada bagian sebelah kiri toolbar (tanda lingkaran merah pada gambar 3.1
di bawah ini).


Gambar 3.1 Contoh pembuatan project baru

(2) Tambahkan komponen-komponen: 3 komponen label, 3 komponen textbox dan 3
komponen commandButton yang ada di [toolbox]. Atur tempatnya pada form
seperti gambar 3.2. berikut.

Gambar 3.2. Contoh penaturan letak setiap komponen
(3) Pada komponen label1, isikan property [Caption] dengan Bilangan 1. Pada
label2, isikan property [Caption] dengan Bilangan 2. Dan pada label 3 isikan
property [Caption] dengan Hasil.


(4) Pada komponen textbox1, isikan property [Name] dengan bil1 dan property
[Text] dikosongkan. Pada textbox2, isikan property [Name] dengan bil2 dan
property [Text] dikosongkan. Dan pada textbox3, isikan property [Name] dengan
bil3 dan property [Text] dikosongkan.
(5) Pada komponen command1, isikan property [Caption] dengan Tambah. Pada
command2, isikan property [Caption] dengan Kurang. Dan pada command3,
isikan property [Caption] dengan Kali. Sehingga hasil tampilan form menjadi
seperti gambar 3.3.

Gambar 3.3. Hasil tampilan project 1
(6) Click pada command1 (Tambah), sehingga muncul tampilan script dengan
disediakan perintah dari event command_click

End Sub
Isikan program penjumlahan dari bil1 dan bil2, hasilnya ditampung dalam bil3
sebagai berikut
a=val(bil1)
b=val(bil2)
c=a+b
bil3 = c
End Sub


Val merupakan suatu fungsi yang digunakan untuk mengkonversi tipe data
string atau variant seperti pada textbox menjadi tipe data numerik sehingga bisa
dihitung dengan operasi aritmatika.
(7) Click pada command1 (kurang), sehingga muncul tampilan script dengan
disediakan perintah dari event command_click

End Sub
Isikan program pengurangan dari bil1 dan bil2, hasilnya ditampung dalam bil3
sebagai berikut
a=val(bil1)
b=val(bil2)
c=a-b
bil3 = c
End Sub
(8) Click pada command3 (kali), sehingga muncul tampilan script dengan disediakan
perintah dari event command_click

End Sub
Isikan program perkalian dari bil1 dan bil2, hasilnya ditampung dalam bil3
sebagai berikut
a=val(bil1)
b=val(bil2)
c=a*b
bil3 = c
End Sub
(9) Project sudah selesai, untuk menjalankan tekan F5. Cobalah untuk mengisi
Bilangan 1 dan Bilangan 2 dengan sembarang nilai numerik, lalu click tombol-
tombol tambah, kurang dan kali. Bila hasilnya benar maka project aplikasi
dikatakan benar. Untuk menyimpan project pilih menu [File] >> [Save Project]


Folder

Gambar 3.4. Contoh jendela untuk menyimpan form
Pilih Folder mana untuk menyimpan file, sebaiknya buat folder baru di My
Documents. Isikan nama file dengan FormLatihan31 untuk form lalu tekan
[Save]. Setelah itu muncul jendela yang sama untuk project, isikan nama project
dengan ProjectLatihan31 dan tekan [Save].

3.4.2. Menghitung Hari
Salah satu aplikasi yang banyak digunakan adalah menentukan selisih hari,
biasanya digunakan untuk menentukan kurang berapa hari suatu pekerjaan harus
selesai (deadline) atau berapa hari lagi masa berlaku suatu kartu dan lainnya. Untuk
membuat aplikasi untuk menghitung hari adalah sebagai berikut:
(1) Buat project baru dengan Standard EXE
(2) Tambahkan komponen-komponen: 3 label, 3 textbox, dan 1 command button.
(3) Untuk label1, isikan property [Caption] dengan Tanggal Awal. Untuk label2
isikan property [Caption] dengan Tanggal Akhir. Dan untuk label3 isikan
property [Caption] dengan Selisih hari.
(4) Untuk setiap textbox, kosongkan property [Text].
(5) Untuk command1, isikan property [Caption] dengan Hitung.
(6) Atur posisinya seperti gambar 3.5 di bawah ini.
(7) Click pada command1, pada layar code isikan program berikut:
Dim tg1 As Date
Dim tg2 As Date
tg1 = Text1
tg2 = Text2


Text3 = tg2 - tg1
End Sub
Untuk tipe data tanggal, variabel perlu didefinisikan terlebih dahulu sehingga tipe
data variant pada textbox dapat diterjemahkan menjadi date. Langkah berikutnya
tinggal mengurangkan, hasil pengurangan berupa jumlah haris selisih hari.

Gambar 3.5. Tampilan project selisih hari
(8) Program selesai, simpan form dengan FormLatihan32 dan project dengan
ProjectLatihan32. Untuk menjalankan program tekan F5. Jalankan program yang
sudah dibuat, bila hasilnya adalah selisih hari antara tanggal akhir dan tanggal
awal maka hasilnya benar.

3.5. Latihan
Buatlah project sederhana untuk:
(1) Menghitung nilai persamaan y=x2+3x+2 dengan x diketahui, dan tampilan
seperti gambar 3.6. berikut:

Gambar 3.6. Contoh hasil latihan 1


(2) Menghitung nilai puncak persamaan kuadrat y=ax2+bx+c dengan a, b dan c
diketahui menggunakan rumus:
b
x=− dan masukkan nilai x kedalam persamaan y = ax 2 + bx + c
2a


(3) Menghitung sisa pembagian bilangan dibagi 4 dengan bilangan diketahui
menggunakan rumus sisa=bilangan mod 4.


(4) Menghitung tanggal setelah 30 hari dari tanggal yang dimasukkan.



(5) Menghitung harga pembelian komputer dengan spesifikasi sebagai berikut:
harga komputer Rp. 4.000.000,-
harga printer Rp. 550.000,-
harga monitor Rp. 750.000,-
Dengan memasukkan jumlah komputer, monitor dan printer. Hitung total
pembelian sengan tampilan sebagai berikut.



4 KONDISI DAN KEPUTUSAN

4.1. Percabangan dengan If…Then…Else…
Percabangan berdasarkan kondisi suatu variabel atau nilai di dalam
pemrograman Visual Basic dinyatakan dengan perintah:
If <kondisi> Then
< Keputusan kondisi benar >
Else
< Keputusan kondisi salah >
End If
Penulisan percabangan seperti di atas disebut dengan “kondisi dan keputusan”.
Dalam pengertian yang umum bisa dikatakan:
Jika memenuhi kondisi maka lakukan proses keputusan untuk
kondisi benar, jika tidak lakukan proses keputusan untuk kondisi
salah

Contoh 1:
“Jika bilangan habis dibagi dua maka bilangan itu adalah bilangan genap, jika tidak
bilangan itu adalah bilangan ganjil”, yang dituliskan dengan:
If bilangan mod 2 = 0 Then
Ket = “Bilangan genap”
Else
Ket = “Bilangan ganjil”
End If

Contoh 2:
“Jika peminjaman lebih dari 7 hari maka dikenakan denda sebesar 2000”, yang
dituliskan dengan
If peminjaman>7 Then
Denda = 2000


Else
Denda = 0
End If

Contoh Aplikasi 4.1:
Membuat aplikasi untuk menentukan apakah bilangan yang dimasukkan adalah
bilangan genap atau ganjil.
(1) Buat project baru
(2) Pada form1, tambahkan komponen-komponen: 2 Label, 2 TextBox dan 1
command button
(3) Pada label1, isi property [Caption] dengan Bilangan. Pada label2, isi property
[Caption] dengan Keterangan.
(4) Pada semua textbox, kosongkan property [Text].
(5) Pada Command1, isi property [Caption] dengan Cek.
(6) Atur tampilannya seperti gambar 4.1 berikut:

Gambar 4.1. Tampilan contoh 4.1
(7) Click Command1, tambahkan program untuk mengecek apakah bilangan yang
dimasukkan bilangan genap atau ganjil dengan cara : “Jika bilangan habis dibagi
dua maka bilangan tersebut genap, jika tidak bilangan tersebut ganjil”
bil = Val(Text1)
If bil Mod 2 = 0 Then
ket = "GENAP"
Else
ket = "GANJIL"
End If
Text2 = ket
End Sub


(8) Simpan project ini dengan memilih menu [File] >> [Save Project]. Maka simpan
form dengan nama formLatihan41, dan simpan project dengan nama
projectLatihan41.
(9) Jalankan program dan uji dengan beberapa bilangan.

Penulisan percabangan di dalam Visual Basic mempunyai beberapa format,
antara lain:
(1) Jika kondisi dipenuhi maka dilakukan proses yang hanya satu baris perintah
If kondisi Then <Proses Kondisi Benar>
(2) Jika kondisi dipenuhi maka dilakukan proses yang lebih dari satu baris perintah
If kondisi Then
<Proses Kondisi Benar>
End If
(3) Jika kondisi dipenuhi maka dilakukan proses A, jika tidak dilakukan proses B
yang masing-masing hanya satu baris perintah
If kondisi Then <Proses A> Else <Proses B>
(4) Jika kondisi dipenuhi maka dilakukan proses A, jika tidak dilakukan proses B
yang masing-masing hanya satu baris perintah
If kondisi Then
<Proses A>
Else
<Proses B>
End If

Contoh 3:
“Jika nilai<60 maka tidak lulus, jika tidak lulus” dapat dituliskan dengan:
If Nilai<60 Then Ket=”Lulus” Else Ket=”Tidak Lulus”

Contoh 4:
“Jika pembelian > 50000 maka mendapat hadiah cangkir”, dapat dituliskan dengan:
If pembelian > 50000 Then Hadiah = “Cangkir”

Contoh 5:
“Jika nilai<41 maka keterangan diisi dengan tidak lulus dan nilai huruf diberi E”,
dapat dituliskan dengan:


If nilai<41 Then
Ket = “ Tidak Lulus”
NilaiHuruf = “E”
End If

Contoh 6:
“Jika pembelian>500000 maka mendapat potongan 10% dan hadiah berupa tas
cantik, jika tidak potongan 5%”, dapat dituliskan dengan:
If pembelian > 500000 Then
Potongan = (10/100) * Pembelian
Hadiah = “Tas Cantik”
Else
Potongan = (5/100) * Pembelian
End If

Sebuah toko memberikan bonus sebesar 15% dari total pembelian setelah dikurangi
200000 dan hadiah berupa gelas cantik bagi pelanggannya untuk pembelian di
200000. Untuk membuat aplikasi tersebut lakukan langkah-langkah berikut:
(2) Untuk form1, isikan property [Name] dengan formLatihan32.
(3) Tambahkan komponen-komponen: 3 label, 3 textbox dan 1 command button.
(4) Untuk label1, isi property [Caption] dengan “Jumlah pembelian”. Untuk label2,
isi property [Caption] dengan “Bonus”. Dan untuk label3, isi property [Caption]
dengan “Hadiah”
(5) Untuk semua textbox, kosongkan property [Text]. Untuk textbox1, isi property
[Name] dengan pembelian. Untuk textbox2, isi property [Name] dengan bonus.
Dan untuk textbox3, isi property [Name] dengan hadiah
(6) Untuk command1, isi property [Caption] dengan “Hitung Bonus”, dan atur posisi
setiap komponen seperti gambar 4.2 berikut:


(7) Click pada command1, tambahkan program untuk percabangan : “Jika
pembelian>200000 maka bonus 15% dari pembelian dan hadiah berupa gelas
cantik”
jmlBeli = Val(pembelian)
bonus = 0
hadiah = " "
If jmlBeli > 200000 Then
sisa = jmlBeli - 200000
bonus = (15 / 100) * sisa
hadiah = "gelas cantik"
End If
End Sub
(8) Simpan project tersebut dengan nama projectLatihan42. Dan jalankan dengan
mencoba beberapa jumlah pembelian di bawah 200000 dan di atas 200000.

4.2. Percabangan dengan If…Then…Else… Berantai
Percabangan tidak harus hanya memiliki satu kondisi, bisa juga
percabangan memiliki banyak kondisi dengan banyak proses keputusan, hal ini
sering dinamakan dengan percabangan berantai. Percabangan berantai secara umum
ada dua macam yang dituliskan dengan:
(1) Jenis percabangan berantai dengan hanya satu kondisi yang bisa terpenuhi
If <kondisi1> Then
<Keputusan dalam kondisi1>
else
if <Kondisi2> Then


else
if <Kondisi3> Then
Else
If <Kondisi4> Then
<Keputusan dalam kondisi 4>
Else
--- Keputusan yang lain ---
End If
End If
End If
End If

(2) Jenis percabangan berantai dengan banyak kondisi yang harus dipenuhi.
If <kondisi1> Then
if <Kondisi2> Then
if <Kondisi3> Then
<Keputusan dalam kondisi1, kondisi 2
dan kondisi 3>
Else
<Keputusan dalam kondisi1 dan kondisi2
tetapi tidak dalam kondisi 3>
End If
End If
End If

Contoh 7:
Menentukan nilai A,B,C,D,E dengan syarat nilai A>80, nilai B>65 dan kurang dari
81, nilai C>55 dan kurang dari 66, nilai D>40 dan kurang dari 56, dan nilai E kurang
dari 41, dapat dituliskan dalam percabangan berantai sebagai berikut:
If nilai < 41 Then
nilaiHuruf = ”E”
Else
If nilai < 56 Then


nilaiHuruf = ”D”
Else
If nilai < 66 Then
nilaiHuruf = ”C”
Else
If nilai<81 Then
nilaiHuruf = ”B”
Else
nilaiHuruf = ”A”
End If
End If
End If
End If

Contoh 8:
Sebuah perusahaan memberikan hadiah dan bonus pada karyawan yang jam kerjanya
di atas 40 jam per-minggu dan tidak pernah terlambat dalam satu bulan. Karyawan
yang jumlah jamnya di atas 40 jam per-minggu mendapat bonus sebesar 25.000 per
kelebihan jamnya, dan bila dia juga tidak pernah terlambat akan mendapat hadiah
berupa 10% dari gaji pokoknya. Percabangan bersyarat untuk kejadian ini dapat
dituliskan dengan:
If jumlahJam > 40 Then
kelebihanJam = jumlahJam – 40
bonus = 25000 * kelebihanJam
If terlambat = 0 Then
hadiah = (10/100) * gajiPokok
End If
End If

Contoh Aplikasi 4.3.
Sebuah rental VCD memberikan persyaratan waktu peminjaman. Jika jumlah VCD
yang dipinjam 1 buah maka waktu peminjamannya 2 hari, jika 2 VCD, waktu
peminjamannya 3 hari, jika 3 VCD waktu peminjamannya 4 hari, jika 4 VCD waktu
peminjamannya 5 hari, jika 5 VCD waktu peminjamannya 6 hari dan jika lebih dari 4


VCD waktu peminjamannya 7 hari. Langkah-langkah pembuatannya adalah sebagai
berikut:
(2) Pada form, isi property [Name] dengan formLatihan43 dan isi property [Caption]
dengan Perhitungan Waktu Peminjaman VCD
(3) Tambahkan komponen-komponen: 2 label, 2 textbox dan 1 command button.
(4) Untuk label1, isi property [Caption] dengan Jumlah VCD. Untuk label2, isi
property [Caption] dengan Waktu peminjaman.
(5) Utuk semua textbox, kosongkan property [Text]. Untuk textbox1 isi property
[Name] dengan jumlahVCD dan untuk textbox2 isi property [Name] dengan
waktuPinjam.
(6) Untuk command1, isi property [Caption] dengan Hitung waktu peminjaman. Atur
posisi seperti gambar 4.3 berikut.

(7) Click pada command1, tambahkan program untuk menghitung waktu
peminjaman dari jumlah VCD yang dipinjam sebagai berikut:
jmlVCD = Val(jumlahVCD)
If jmlVCD = 1 Then
waktuPinjam = 2
Else
If jmlVCD = 2 Then
waktuPinjam = 3
Else
If jmlVCD = 3 Then
waktuPinjam = 4
Else


If jmlVCD = 4 Then
waktuPinjam = 5
Else
If jmlVCD = 5 Then
waktuPinjam = 6
Else
waktuPinjam = 7
End If
End If
End If
End If
End If
End Sub
Pemakaian If Then Else untuk persoalan ini sebenarnya tidak cocok, karena
programnya akan panjang. Sebaiknya untuk persoalan ini digunakan perintah
Select..Case yang akan dijelaskan pada sub bab berikutnya.
(8) Simpan project dengan nama projectLatihan43. Jalankan dengan mengganti
jumlah VCD yang dipinjam untuk menguji apakah program tersebut sudah benar.

4.3. Pemilihan dengan Select Case
Salah satu model percabangan adalah percabangan index atau yang dikenal dengan
pemilihan berindex, dalam visual Basic percabangan index ini menggunakan Select
Case dengan format:
Select Case <variable>
Case 0:
<Proses untuk keadaan variabel=0>
Case 1:
Case 2:
Case 3:
Case 4:
.......................
End Select


Contoh 9:
Departemen di sebuah perusahaan dikodekan dengan nomor urut sebagai berikut:
1: Akuntasi
2: Marketing
3: Gudang
4: Kasir
Dengan memasukkan kode departemen, akan ditampilkan nama departemen. Hal ini
Select Case kodeDepartemen
Case 1:
namaDepartemen = ”Akuntasi”
Case 2:
namaDepartemen = ”Marketing”
Case 3:
namaDepartemen = ”Gudang”
Case 4:
namaDepartemen = ”Kasir”
End Select

Contoh 10:
Dalam pembuatan program, dibuat menu dengan pilihan berupa nomor proses
sebagai berikut
1: Entry Data
2: Cetak Laporan
3: Keluar
Dimana untuk masing-masing program entry data dan cetak laporan dibangun dari
form dengan nama formEntry dan formLaporan. Maka programnya adalah:
Select Case pilihan
Case 1:
formEntry.Show
Case 2:
formLaporan.Show
Case 3:
Unload Me
End Select


Perintah formEntry.Show berarti menjalankan dan menampilkan form dengan
nama formEntry pada project yang dibuat. Perintah Unload Me berarti keluar dari
form yang sedang aktif.

Contoh Aplikasi 4.4.
Seorang pelanggan di sebuah restoran tinggal memilih menu makanan berdasarkan
nomor dari menu makanan yang sudah disediakan dan akan ditampilkan nama menu
beserta harganya seperti menu makanan berikut:
Nomor Nama Menu Harga
1 Soto Ayam Rp. 4000,-
2 Soto Daging Rp. 5000,-
3 Sate Ayam Rp. 6000,-
4 Bali Ayam+Telor Rp. 5000,-
5 Rawon Rp. 5000,-
Untuk membuat aplikasi semacam itu, lakukan langkah-langkah sebagai berikut:
(2) Pada form, isi property [Name] dengan formLatihan44
(3) Tambahkan komponen-komponen: 3 label, 3 textbox dan 1 command button
(4) Untuk label1, isi property [Caption] dengan Nomor Menu. Untuk label2 isi
property [Caption] dengan Nama Menu. Dan untuk label3 isi property [Caption]
dengan Harga.
(5) Untuk semua textbox, kosongkan property [Text]. Untuk textbox2, isi property
[Name] dengan namaMenu. Untuk textbox3, isi property [Name] dengan harga
(6) Untuk command1, isi property [Caption] dengan Lihat Menu. Atur tampilannya
seperti gambar 3.4 berikut.



(7) Click pada command1, tambahkan program seleksi menu dengan Select Case
sebagai berikut:
nomor = Val(Text1)
Select Case nomor
Case 1:
namaMenu = "Soto Ayam"
harga = 4000
Case 2:
namaMenu = "Soto Daging"
harga = 5000
Case 3:
namaMenu = "Sate Ayam"
harga = 6000
Case 4:
namaMenu = "Bali Ayam+Telor"
harga = 5000
Case 5:
namaMenu = "Rawon"
harga = 5000
End Select
End Sub
(8) Simpan project dengan nama projectLatihan44. Jalankan dengan mengganti-ganti
nomor menu untuk menguji apakah program sudah benar atau belum.

4.4. Latihan
(1) Buatlah program untuk menentukan apakah bilangan yang dimasukkan adalah
bilangan kelipatan tiga atau bukan.
(2) Buatlah program untuk menentukan apakah bilangan yang dimasukkan adalah
bilangan kelipatan dua, tiga dan lima atau bukan. Misalkan 20 adalah kelipatan 2
dan 5, 12 adalah kelipatan 2 dan 3, 60 adalah kelipatan 2, 3 dan 5, 125 adalah
kelipatan 5, 11 bukan kelipatan ketiganya.
(3) Buatlah program untuk menghitung akar persamaan kuadrat (x1 dan x2) dengan
memasukkan nilai a,b dan c, menggunakan rumus ABC sebagai berikut:


d = b 2 − 4ac
Jika d<0 maka jawabnya adalah akar imaginer, dan jika d>0 gunakan rumus
berikut untuk menghitung x1 dan x2:
−b+ d −b− d
x1 = dan x2 =
2a 2a
(4) Buatlah program untuk mengurutkan 3 bilangan yang dimasukkan dengan
If..Then..Else
(5) Buatlah program untuk mengurutkan 4 bilangan yang dimasukkan dengan
If..Then..Else
(6) PDAM akan menarik tagihan berdasarkan pemakaian air pelanggan. Pada 30 m3
pertama biaya pemakaian adalah Rp. 120/m3. Jika pemakaian lebih dari 30 m3,
maka biaya kelebihan untuk 30 m3 pertama adalah Rp. 150/m3, 30 m3 kedua
adalah Rp. 190/m3 dan 30m3 ketiga dan seterusnya biaya pemakaiannya Rp.
240/m3.
Sebagai contoh pelanggan A pemakaiannya adalah 75 m3, biayanya adalah:
30 x 120 = 3600
30 x 150 = 4500
15 x 190 = 2850
Total biayanya adalah 3600+4500+2850 = 10950
(7) Buatlah program untuk menentukan nama bulan berdasarkan nomor bulan yang
dimasukkan dengan If…Then…Else… berantai dan dengan Select Case.
(8) Seorang pelanggan akan membeli product pada sebuah toko. Toko tersebut akan
memberikan diskon pada pelanggan dengan ketentuan:
Diskon 1: Pembelian antara 100000 sampai dengan 250000, setiap kelebihan dari
100000 mendapat diskon 15%
Diskon 2: Pembelian lebih 250000 sampai dengan 500000, setiap kelebihan dari
100000 mendapat diskon 12%
Diskon 3: Pembelian lebih dari 500000, setiap kelebihan dari 500000 mendapat
diskon 10%
Sebagai contoh si Fulan membeli setotal 300000, maka diskonnya adalah:
(300000-10000) * 12/100 = 24000


(9) Sebuah rental VCD menentukan jenis VCD sebagai berikut:
1: VCD Action
2: VCD Komedi
3: VCD Horor
Buatlah program untuk dapat menentukan jenis VCD bila dimasukkan nomor
dari jenis VCD tersebut dengan Select Case


5 PENGULANGAN

5.1. Pengulangan Dengan For…Next
Pengulangan proses menggunakan For…Next adalah bentuk pengulangan
terkendali dengan variabel kendali yang terus berjalan maju atau mundur. Format
penulisan pengulangan ini adalah sebagai berikut:
For variabel = nilai_awal To nilai_akhir [Step langkah]
<Proses dalam pengulangan>
Next variable

Contoh 1:
Untuk menentukan barisan bilangan 1, 2, 3, …., 10 maka bilangan mempunyai nilai
awal = 1, nilai akhir=10 dan step antar bilangan = 1, sehingga bisa ditulis dengan
For bilangan=1 To 10 Step 1
<Proses untuk barisan bilangan>
Next bilangan
Karena step=1, maka secara default tidak perlu dituliskan sehingga perintahnya bias
ditulis dengan:
For bilangan=1 To 10
<Proses untuk barisan bilangan>
Next bilangan

Untuk menampilkan barisan bilangan 1 sampai dengan N, dengan N dimasukkan.
Hasil barisan ditampilkan pada Label.
(1) Buat project baru. Pada form, isi property [Name] dengan formLatihan51
(2) Tambahkan komponen-komponen: 1 label, 1 textbox, 1 buah listBox dan 1
command button


(3) Untuk label1, isi property [Caption] dengan ”N=”. Untuk textbox1,
kosongkan property [Text]. Untuk command1, isi property [Caption] dengan
Barisan. Atur posisi masing-masing komponen seperti gambar 5.1. berikut:

Gambar 5.1. Tampilan latihan 5.1
(4) Click pada command1, tambahkan program untuk membuat barisan bilangan
dari 1 sampai dengan N sebagai berikut:
N = Val(Text1)
List1.Clear
For i = 1 To N
List1.AddItem i
Next i
End Sub
Fungsi Val digunakan untuk mengubah tipe data text menjadi tipe data
numerik, sedangkan fungsi Str digunakan untuk mengubah tipe data numerik
menjadi tipe data text.
Property clear pada List1 digunakan untuk membersihkan isi list1, dan
property AddItem pada List1 digunakan untuk menambahkan isi list1.
Dengan demikin sebelumnya dibersihkan, kemudian ditambah isinya dengan
barisan bilangan yang dibuat.
(5) Simpan project dengan nama projectLatihan51. jalankan dan coba isi N yang
berbeda-beda, perhatikan hasilnya.


Contoh 2:
Menampilkan barisan bilangan 20, 19, 18, ...., 3, 2, 1 dapat dilakukan dengan:
For bilangan=20 To 1 Step -1
List1.AddItem bilangan
Next bilangan

Contoh 3:
Menampilkan barisan bilangan 1, 4, 7, 10, 13, 16, 19, 22, .... 3N+1 dapat dilakukan
dengan:
For bilangan=0 To N Step -1
List1.AddItem 3*bilangan+1
Next bilangan

Untuk menampilkan huruf A sampai dengan Z menggunakan pengulangan For..Next,
dapat dilakukan dengan langkah=langkah sebagai berikut:
(1) Buat project baru. Pada form, isi property [Name] dengan formLatihan52
(2) Tambahkan komponen-komponen: 1 buah listBox dan 1 command button
(3) Untuk command1, isi property [Caption] dengan Alfabet. Atur tampilannya
seperti gambar 5.2 berikut.



(4) Click pada command1, tambahkan kode untuk menampilkan barisan alfabet
menggunakan For..Next. Teknik yang digunakan adalah menggunakan kode
ASCII untuk masing-masing karakter, dimana kode ASCII untuk ’A’ adalah 65,
dan demikian seterusnya kode ASCII ditambah satu-persatu sampai 26 kali.
List1.Clear
For i = 1 To 26
kodeASCII = 64 + i
List1.AddItem Chr(kodeASCII)
Next i
End Sub
Fungsi CHR adalah fungsi untuk mengambil karakter dari kode ASCII.
(5) Simpan project dengan nama projectLatihan52. Jalnkan untuk mengethaui
apakah hasilnya sudah benar atru tidak.

Contoh 4:
Menampilkan barisan fibbonanci sampai N kali (N bilangan bulat positif) dimana
nilai saat ini adalah jumlah dari nilai dua suku sebelumnya. Contoh barisan
fibonanci: 1 1 2 3 5 8 13 21 34 ...
suku1=1
suku2=1
List1.AddItem suku1
List1.AddItem suku2
For i=3 To N
bil=suku1+suku2
List1.AddItem bil
suku1=suku2
suku2=bil
Next i

Contoh 5:
Menampilkan barisan bilangan kelipatan 3 yang lebih kecil dari 100 dan berhenti
saat bilangan tersebut juga kelipatan 7. Untuk menghentikan pengulangan For..Next
sebelum mencapai nilai akhir dapat dilakukan dengan perintah Exit For.


For i=3 To 100 Step 3
If i mod 7 = 0 then Exit For
Next i

Contoh 6:
Menampilkan barisan N bilangan yang berganti-ganti 1 dan -1 seperti :
1 -1 1 -1 1 -1 1 -1 .....
bilangan = -1;
List1.Clear
For i=1 To N
bilangan = -1 * bilangan
Next i
Atau dengan cara:
List1.Clear
For i=1 To N
If i mod 2 = 0 then bilangan = -1 else bilangan = 1
Next i

Contoh 7:
Menampilkan barisan N bilangan yang berganti-ganti positif dan negatif seperti :
1 -2 3 -4 5 -6 7 -N .....
dapat dilakukan dengan cara mengalikan variable kontrol dari looping (i) dan
bilangan sebagai berikut:
List1.Clear
For i=1 To N
If i mod 2 = 0 then bilangan = -1 else bilangan = 1
List1.AddItem i*bilangan
Next i


5.2. Pengulangan Dengan While…Wend
Pengulangan dengan While... Wend adalah bentuk pengulangan terkendali
dengan proses akan diulang selama kondisi yang diberikan masih dipenuhi. Format
penulisan pengulangan ini adalah:
While <Kondisi>
<Proses selama kondisi dipenuhi>
Wend
Variabel kontrol pada jenis looping tidak otomatis bertambah/berkurang seperti pada
looping dengan For...Next, sehingga penambahan atau pengurangan nilai dilakukan
dengan menggunakan akumulator yang dituliskan dengan
var = var + step
Meskipun hal ini bukan suatu keharusan. Karena tidak setiap looping membutuhkan
akumulator, variabel yang terus-menerus bertambah atau berkurang.

Contoh 8:
Menampilkan bilangan bulat ganjil dari satu sampai dengan 11, ini merupakan
looping dengan akumulator yang dapat dituliskan sebagai berikut:
bilangan=1
While bilangan<=11
bilangan = bilangan + 2
Wend

Contoh 9:
Mencari nilai fungsi f(x) = - x2 + 3x – 2 dari x=-1 sampai dengan f(x) mendekati nol,
atau dalam arti |f(x)|<0.001, dengan step 0.01, dapat dituliskan dengan:
x = -1
fx = -x ^ 2 + 3 * x – 2
while abs(fx)>0.001
x=x+0.01
fx = -x ^ 2 + 3 * x – 2
wend
label1.Caption = fx


5.3. Pengulangan Dengan Do Loop Until
Pengulangan dengan Do Loop Until adalah bentuk pengulangan terkendali
dengan proses akan diulang sampai kondisi yang diberikan dipenuhi. Format
penulisan pengulangan ini adalah:
Do
<Proses selama kondisi belum dipenuhi>
Loop Until <Kondisi>

Contoh 10:
Menampilkan bilangan bulat ganjil dari satu sampai dengan 11, ini merupakan
looping dengan akumulator yang dapat dituliskan sebagai berikut:
bilangan=1
do
bilangan = bilangan + 2
Loop until bilangan>11

Contoh 11:
Mencari nilai fungsi f(x) = - x2 + 3x – 2 dari x=-1 sampai dengan f(x) mendekati nol,
atau dalam arti |f(x)|<0.001, dengan step 0.01, dapat dituliskan dengan:
x = -1
do
x=x+0.01
fx = -x ^ 2 + 3 * x – 2
loop until abs(fx) <= 0.001
label1.Caption = fx

5.4. Pengulangan Bertingkat
Pada contoh-contoh di atas, hanya dilakukan satu pengulangan. Padahal
dalam banyak aplikasi pemrograman menggunakan pengulangan yang lebih dari satu
misalkan pada pengolahan matrik, diperlukan pengulangan untuk baris dan
pengulangan untuk kolom pada setiap baris. Pengulangan yang adalah di dalam
pengulangan inilah yang dinamakan pengulangan bertingkat.


Pengulangan bertingkat secara umum dapat dituliskan dengan bentuk
penulisan sebagai berikut:
Pengulangan 1
...............................................
Proses di dalam pengulangan 1
Pengulangan 2
.......................................
Proses dalam pengulangan 2
.......................................
Akhir pengulangan 2
...............................................
Akhir pengulangan 1

Contoh 12.
Menampilkan n baris dari barisan bilangan 1 2 3 4 5 sebagai berikut:
12345
12345
12345
..............
Dapat ditulis dengan:
For baris = 1 To N
Kal=””
For i = 1 To 5
Kal = kal & str(i)
Next i
List1.AddItem kal
Next baris

Contoh 13.
Menampilkan 5 baris dari kombinasi barisan bilangan 1 2 3 4 5 sebagai berikut:
1
12
123
1234
12345


Perhatikan bahwa pada baris ke 1 hasilnya adalah dari 1 sampai dengan 1, pada baris
ke 2 hasilnya adalah dari 1 sampai dengan 2, pada baris ke 3 hasilnya adalah dari 1
sampai dengan 3. Sehingga dapat dikatakan untuk baris ke i hasilnya adalah dari 1
sampai dengan i. Dan dapat dituliskan sebagai berikut:
For i = 1 To 5
kal = ””
For j=1 To i
kal = kal & str(j)
Next j
List1.AddItem kal
Next i

Contoh 12.
Menampilkan n baris dari barisan bilangan 1 2 3 4 5 sebagai berikut:
12345
54321
12345
54321
..............
Perhatikan bahwa pada baris ganjil hasilnya 1 2 3 4 5 dan pada baris yang genap
hasilnya adalah 5 4 3 2 1, maka perlu untuk mengetahui apakah baris itu baris
genap/ganjil untuk menentukan nilai awal, nilai akhir dan step. Dapat ditulis dengan:
For baris = 1 To N
If baris mod 2 =0 Then
Awal = 1 : Akhir = 5
Langkah = 1
Else
Awal = 5 : Akhir = 1
Langkah = -1
End If
Kal=””
For i = awal To akhir Step langkah
Kal = kal & str(i)
Next i
List1.AddItem kal
Next baris


Membuat program untuk untuk menghitung N bilangan prima, definisi bilangan
prima adalah bilangan yang hanya habis dibagi oleh 1 dan bilangan itu sendiri atau
bisa dikatakan bahwa bilangan prima adalah bilangan yang tidak tidak habis dibagi
oleh bilangan 2 sampai sebelum bilangan itu sendiri.
(1) Buat project baru dengan StandardEXE
(2) Pada form1, isi property [Name] dengan formLatihan53.
(3) Tambahkan komponen-komponen: 1 buah label, 1 textbox, 1 listbox dan 1
command button.
(4) Isi porperty masing-masing komponen seperti tabel di bawah ini dan atur
posisinya seperti gambar 5.3 berikut
Komponen Property Nilai
Label1 Caption N=
Text1 Text (kosong)
Command1 Caption Bil Prima



(5) Click pada command1, tambahkan prorgam untuk membangkitkan N bilangan
prima pertama.
n = Val(Text1)
List1.Clear
k = 0
bil = 2
While k < n
prima = True
For pembagi = 2 To bil - 1
If bil Mod pembagi = 0 Then prima = False
Next pembagi
If prima Then
List1.AddItem bil
k = k + 1
End If
bil = bil + 1
Wend
End Sub
(6) Simpan project dalam projectLatihan53.

Contoh 13:
Menampilkan hasil penjumlahan dari deret berikut:
1 + 2 + 3 + 4 + ... + N
s=0
For i=1 To n
s = s + i
next i
Penulisan s=s+i dinamakan dengan akumulator, yaitu suatu variabel yang terus
menerus bertambah sesuai data. Akumulator ini banyak digunakan dalam penulisan
kode program dari rumus-rumus yang menggunakan jumlahan (sigma) sebagai
berikut:

∑ f ( x)
x


Contoh 14:
Menampilkan hasil penjumlahan dari rumus deret yang dituliskan dengan
n
s = ∑ ( x − 1) 2
x =1

s=0
For x=1 To n
s = s + (x - 1) ^ 2
next x

5.5. Latihan
1. Buatlah program untuk menampilkan barisan N buah bilangan yang dimulai
dengan 1, bilangan kedua berselisih 1 dari bilangan pertama, bilangan ketiga
berselisih 2 dari bilangan kedua, ... bilangan ke n berselisih (n-1) dari bilangan ke
n-1 sebagai berikut:
1 2 4 7 11 16 22 ...
2. Sebuah obyek berjalan dari posisi x=0 sampai dengan x=10 dia kembali ke x=0,
kemudian di kembali x=10, dan demikian seterusnya sampai dia berputar (dari
x=0 kebali ke x=0) sebanyak N kali. Buatlah program untuk menampilkan posisi
obyek tersebut.
3. Buatlah program untuk menampilkan barisan N bilangan sebagai berikut:
1 -2 3 -4 5 -1 2 -3 4 -5 1 -2 3 ....
4. Buatlah program untuk menampilkan barisan N buah bilangan biner sebagai
berikut:
1 0 1 0 1 0 1 0 ...
berikut:
1 0 0 0 1 0 0 0 1 0 0 0 ...
berikut:
1 1 0 0 1 1 0 0 1 1 0 0 ...
7. Buatlah program untuk menampilkan nilai x yang berjalan dari 0 sampai 1
dengan step 0.1, dan y = x2 – 3x + 2.


8. Buatlah program menampilkan n baris dari barisan bilangan sebagai berikut
1 2 3 4 5 6 7 8
2 3 4 5 6 7 8 1
3 4 5 6 7 8 1 2
4 5 6 7 8 1 2 3
.............................
9. Buatlah program untuk menentukan dimana x dapat menyebabkan nilai fungsi
f(x) = x3 – 2x2 + x -1 menjadi |f(x)|<0.001 , dengan x berjalan dari -4 sampai
dengan 4 dengan step 0.01.
10. Buatlah program untuk menghitung rumus deret sebagai berikut:
10
s = ∑ ( x − 5) 2
x =0

11. Buatlah program untuk menghitung rumus deret sebagai berikut:
10 10
s = ∑∑ (−1) x + y
y =0 x = 0


6 ARRAY

6.1. Konsep Array
Array dalam bahasa Indonesia adalah indeks, maka variabel array adalah
variabel yang mempunyai indeks. Sehingga penulisannya adalah var(indeks). Array
sangat penting di dalam pemrograman, karena array mampu menampung banyak
data yang bertipe sama. Sebagai contoh variabel array x menampung nilai-nilai
bilangan bulat {3, 6, 8, 7, 5, 1} berarti indeks untuk variabel x ini adalah 1 sampai
dengan 6, dan ditulis sebagai x(1), x(2), x(3), x(4), x(5) dan x(6).
Array dapat diibaratkan sebagai kereta api dalam komputer, yang di
dalamnya tedapat gerbong-gerbong memory yang berisi data-data yang mempunyai
tipe dan perlakuan yang sama. Untuk mengambil atau menampilkan nilai array dapat
dianalogikan dengan mencari kursi dalam gerbong kereta api, maka pada karcis perlu
dituliskan nomor gerbong, Array juga demikian, untuk menampilkan nilai array
tinggal menyebutkan indeks-nya. Misalkan untuk menampilkan nilai variabel x yang
ke 5 dituliskan dengan x(5).
Untuk dapat membuat variabel array maka terlebih dahulu harus
didefinisikan nama variabel array dan berapa jumlah maksimalnya dengan cara:
Dim nama_variabel(jumlah_array) as Tipe_Data
Perintah ini diletakkan sesuai kebutuhan apakah array ini hanya untuk subroutine
(event) lokal atau pada seluruh event di form.
Sebagai contoh untuk membuat array bilangan bulat yang dapat menampung 10
bilangan dapat dituliskan dengan:
Dim bilangan(10) as integer
Bila jumlah array sudah ditentukan 10 maka tidak boleh menggunakan data lebih
dari 10, karena 10 menyatakan jumlah maksimum dari data yang akan ditampung
adalan suatu array. Sebagai contoh:
Bilangan(4) = 100 Perintah ini benar
Bilangan(12) = 8 Perintah ini salah karena batasnya sudah ditentukan 10.


Contoh 1:
Memasukkan 6 nama sebagai berikut “Basuki”, “Achmad”, “Rizki”, “Widya”,
“Dian”, dan “Teguh” ke dalam array dan menampilkan semua nama ke dalam List
saat form di panggil.
Dim nama(6) as String

nama(0) = ”Basuki”
nama(1) = ”Achmad”
nama(2) = ”Rizki”
nama(3) = ”Widya”
nama(4) = ”Dian”
nama(5) = ”Teguh”
List1.Clear
For i=0 To 5
List1.AddItem nama(i)
Next i
End Sub

Array pada Visual Basic dimulai dari indeks 0. Sehingga data pertama dituliskan
dengan var(0).
Visual Basic juga mengenal array dinamis, dimana jumlahnya bisa tak terbatas.
Untuk mendefinisikan array dinamis dapat dilakukan dengan mendefinisikan array
tanpa menuliskan jumlah maksimum arraynya sebagai berikut:
Dim variabel() as tipe_data
Untuk contoh nama di atas, dapat dituliskan dengan:
Dim nama() as string

Membuat project untuk menuliskan data-data nama siswa dengan nomor dibuat
otomatis, dengan jumlah data siswa maksimum adalah 20. Kemudian menampilkan
semua data nama siswa yang sudah dimasukkan.
(2) Tambahkan komponen-komponen: 1 label, 1 textbox, 1 listbox dan 2 command
button


(3) Masukkan nilai property dari masing-masing komponen dan form seperti tabel di
bawah ini, dan atur penempatan setiap komponen seperti gambar 6.1.
Form1 Name formLatihan61
Caption Latihan Array 1
StartUpPosition 2 – CenterSreen
Label1 Caption Masukkan Nama
Text1 Text (Kosong)
Command1 Caption Simpan
Command2 Caption Tampilkan

(4) Tambahkan kode program pada jendela kode sebagai berikut:
‘ Mendefinisikan variabel global nama sebagai array
‘ dan jumlah data
Dim nama(20) As String
Dim n As Integer

‘ Menambah nomor array dan memindahkan isi text1
‘ ke array nama
n = n + 1
nama(n) = Trim(Text1.Text)


‘ Mengosongkan isi text1 dan menaruh kursor ke text1
Text1.Text = ""
Text1.SetFocus
End Sub

‘ Menampilkan semua isi array nama
List1.Clear
For i = 1 To n
List1.AddItem nama(i)
Next i
End Sub

‘ Saat form dipanggil jumlah array diisi dengan nol
n = 0
End Sub
(5) Simpan project dengan nama projectLatihan61.

Membuat project untuk memasukkan data-data penjualan yang berisi jumlah produk
penjualan dalam satu bulan. Kemudian dihitung rata-rata penjualan, bulan yang
mengalami penjualan tertinggi dan bulan yang mengalami penjualan terendah.
(2) Tambahkan komponen-komponen: 2 buah label, 2 textbox, 1 listbox dan 4
command button
(3) Isi property dari setiap komponen seperti tabel di bawah ini dan atur posisi tiap
komponen seperti gambar 6.2.
Text1 Text (Kosong)


Command2 Caption Rata-Rata
Command3 Caption Nilai Maksimal
Command4 Caption Nilai Minimal

(4) Pada jendela kode, tambahkan kode program berikut:
'Mendefinisikan array data penjualan jual(n)
'Dan jumlah data penjualan n
Dim jual(100) As Single
Dim n As Integer

'Jumlah data bertambah dan ambil data dari text1
n = n + 1
jual(n) = Val(Text1)
'Tampilkan ke list
List1.AddItem jual(n)
End Sub



'Menghitung nilai rata-rata dari data
jumlah = 0
For i = 1 To n
jumlah = jumlah + jual(i)
Next i
rata2 = jumlah / n
List1.AddItem ""
List1.AddItem "Rata-rata = " & rata2
End Sub

'Menghitung nilai maksimal dari data
jualMaks = jual(1)
For i = 2 To n
If jual(i) > jualMaks Then jualMaks = jual(i)
Next
List1.AddItem ""
List1.AddItem "Penjualan maksimum = " & jualMaks
End Sub

'Menghitung nilai minimal dari data
jualMin = jual(1)
For i = 2 To n
If jual(i) < jualMin Then jualMin = jual(i)
Next
List1.AddItem ""
List1.AddItem "Penjualan maksimum = " & jualMin
End Sub

'Nilai awal jumlah data diberi nol
n = 0
List1.Clear
End Sub


Contoh 2:
Membuat barisan fibbonanci menggunakan konsep array. Definisi dari barisan
fibonanci adalah suku ke n adalah jumlah dari dua suku sebelumnya (suku ke n-1 dan
suku ke n-2) atau dituliskan dengan:
x(n) = x(n-1) + x(n-2)
Dan kode programnya adalah:
x(1) = 1
x(2) = 1
For i=1 To N
x(i) = x(i-1) + x(i+1)
Next i
‘ Menampilkan hasilnya
For i=1 To N
List1.AddItem x(i)
Next i

6.2. Array 2 Dimensi
Array bisa menggunakan satu indeks yang disebut dengan satu dimensi
seperti yang sudah dijelaskan di atas. Dan juga bisa menggunakan lebih dari satu,
misalkan 2 indeks yang dinamakan dengan array 2 dimensi dan ditulis dengan:
variabel(indeks1,indeks2)
Array 2 dimensi ini biasa digunakan untuk keperluan matrik, dimana indeks pertama
menyatakan baris dan indeks kedua menyatakan kolom. Sebagai contoh a(2,3) adalah
nilai a pada baris 2 dan kolom 3.

Membuat program untuk memasukkan matrik dan menampilkan matrik sebagai
berikut:
(1) Buat project baru dengan standardEXE
(2) Tambahkan komponen-komponen: 1 buah labe, 1 buah textbox, 1 buah listbox,
dan 2 buah command buttom
(3) Isi property setiap komponen seperti pada tabel d bawah ini, dan atur posisinya
seperti gambar 6.3


Label1 Caption POSISI MATRIK: BARIS =
Label2 Caption KOLOM=
Label3 Caption NILAI ELEMEN MATRIk =
Text1 Text (Kosong)
Text2 Text (Kosong)
Text3 Text (Kosong)
Command2 Caption Tampilkan

(4) Pada jendela code, tambahkan kode perogram sebagai berikut:
'Definisi matrik berukuran 4x4
Dim m(4, 4) As Single

'Memasukkan nilai matrik sesuai dengan
'baris dan kolom yang dimasukkan
baris = Val(Text1)


kolom = Val(Text2)
m(baris, kolom) = Val(Text3)
End Sub

'Menampilkan semua isi matrik
List1.Clear
For i = 1 To 4
kal = ""
For j = 1 To 4
kal = kal & m(i, j) & " "
Next j
List1.AddItem kal
Next i
End Sub
(5) Simpan project ini dengan nama projectLatihan63.

Contoh 3:
Membuat penjumlahan dua buah matrik a dan b yang berukuran sama (mxn)
menggunakan rumus:
c (i, j ) = a (i, j ) + b(i, j )
For baris=1 To m
For kolom=1 To n
c(baris,kolom) = a(baris,kolom) + b(baris,kolom)
Next kolom
Next baris

Contoh 4:
Membuat perkalian dua buah matrik a dan b yang berukuran sama (nxn)
menggunakan rumus:
n
c(i, j ) = ∑ a (i, k ) * b(k , j )
k =1

For baris=1 To n
For kolom=1 To n


z = 0
For i=1 To n
z = z + a(baris,i) * b(i,kolom)
Next i
c(baris,kolom) = z
Next kolom
Next baris

6.3. Control Array
Pada visual Basic, array tidak hanya berlaku untuk variabel tetapi juga
berlaku untuk komponen. Pemakaian array pada komponen ini dinamakan dengan
control array. Control array ini banyak terjadi ketika membuat komponen dengan
cara meng-copy dari komponen yang sudah ada, misalkan untuk membuat command
button dengan meng-copy command1 akan muncul konfirmasi “You already have a
control named command1. Do you want to create a control array ?”. Bila pertanyaan
ini djawab dengan Yes, maka hasil command yang kedua mempunyai nama
command1(1), sedangkan command yang pertama mempunyai nama command1(0).
Control array ini sangat berguna bila membuat suatu project dengan banyak
komponen yang mempunyai model dan kegunaan yang sama. Control array juga
berguna untuk membuat project dengan komponen serupa yang sangat banyak
misalkan untuk lampu indikator yang menyatakan volume atau kekuatan.

Membuat kalkulator dengan kemampuan penjumlahan dan pengurangan, dapat
dilakukan dengan memanfaatkan control array pada tombol-tombol yang digunakan.
(1) Buat project baru dengan StandardEXE. Untuk form, isi porperty [Name] dengan
formLatihan64.
(2) Tambahkan komponen TextBox, atur property [Font] dengan size 18 dan bold,
atur property alignment dengan 1-Right Justify. Isi property [Text] dengan 0
(nol).
(3) Tambahkan command Button, atur property [Font] dengan size 14 dan bold.
Buatlah 14 buah command button dengan cara meng-copy dan jadikan control


array sehingga menjadi command1(0), command1(1), command1(2) sampai
dengan command1(13).
(4) Atur posisinya seperti gambar 6.4 berikut.

Gambar 6.4. Tampilan latihan 6.4 membuat kalkulator
(5) Pada jendela code, tambahkan kode program sebagai operasi kalkulator sebagai
berikut:
% Definisi variabel global
Dim kal, operasi As String
Dim bil As Integer

Private Sub Command1_Click(Index As Integer)
% Penambahan kerakter setiap tombol angka ditekan
kal = kal + Trim(Str(Index))
Text1 = kal
End Sub

% Membersihkan memory dan text1
Text1 = "0"
kal = ""
End Sub

Private Sub Command3_Click(Index As Integer)
Select Case Index
Case 0:
% Operasi perhitungan bila tombol = ditekan
bil2 = Val(kal)
If operasi = "+" Then bil = bil + bil2


If operasi = "-" Then bil = bil - bil2
Text1 = bil
kal = Trim(Str(bil))
Case 1:
%Penampungan variabel dan operator untuk penjumlahan
bil = Val(kal)
operasi = "+"
kal = ""
Case 2:
%Penampungan variabel dan operator untuk pengurangan
bil = Val(kal)
operasi = "-"
kal = ""
End Select
End Sub
(6) Simpan project dengan nama projectLatihan64. Cobalah lakukan proses
perhitungan seperti kalkulator biasa. Kalkulator ini memang masih sederhana,
dan bisa ditambah fasilitasnya dengan menambah command button dan setiap
eventnya.

Membuat indikator proses dengan memanfaatkan control array. Lakukan
pengulangan 1 sampai dengan 20, setiap pengulangan lakukan pengulangan lagi
sebanyak 1000000 dn lakukan proses perhitungan sederhana misalkan x=2*j+1.
Buatlah indikator yang menunjukkan sudah berapa pengulangan pertama yang
selesai dengan indikator dibuat memanfaatkan property [Visible] pada shape. Untu
membuat program ini lakukan langkah-langkah sebagai berikut:
(1) Buat project baru dengan StandardEXE. Untuk form1, isi property [Name]
dengan formLatihan65
(2) Tambahkan komponen Command, isi property [Caption] dengan Proses.
(3) Tambahkan komponen shape, isi property [FillColor] dengan Pallete Merah, dan
isi property [FillStyle] dengan 0-Solid. Copy komponen shape ini sebanyak 19
kali sehingga totalnya adalah 20 shape dan letakkan berjajar, seperti pada gambar
6.5 berikut.


(4) Pada jendela code, tambahkan kode program untuk menampilkan indikator
pengulangan sebagai berikut:
'Hilangkan semua shape dengan mengatur visible
For i = 0 To 19
Shape1(i).Visible = False
Next i
'Lakukan pengulangan
For i = 1 To 20
'Lakukan pengulangan sebanyak 1000000
For j = 1 To 1000000
'Lakukan proses perhitungan sederhana
x = 2 * i + 1
Next j
'Tampilkan shape ke i-1
Shape1(i - 1).Visible = True
Shape1(i - 1).Refresh
Next i
End Sub
(5) Simpan project dengan nama projectLatihan65

6.4. Latihan
(1) Buat program untuk memasukkan nama dan alamat menggunakan array, dan
ditampilkan di listbox. Masukkan nama dan tekan tombol Cari, tampilkan alamat
dari nama yang dipanggil, dengsn tampilan seperti gambar 6.6 berikut:


Gambar 6.6. Contoh tampilan soal 6.1

(2) Buat program untuk untuk memasukkan nama siswa dan nilai, dan cari nama
siswa yang mempunyai nilai terbaik, dengan tampilan seperti gambar 6.7 berikut:


(3) Buat program untuk memasukkan penjualan bulanan, dan menampilkan seluruh
selisih penjualan saat ini dikurangi dengan penjualan bulan yang lalu, yang
ditulis dengan:
selisih(bulan) = penjualan(bulan) – penjualan(bulan-1)
Dan menampilkan selisih penjualan terbesar untuk menunjukkan pada bulan apa
terjadi kemajuan penjualan terbesar. Dengan tampilan seperti gambar 6.8
berikut.



(4) Buat program untuk memasukkan jumlah penjualan komputer dalam bulanan
dan mingguan, dengan array 2 dimensi sebagai berikut:
Tampilkan semua jumlah penjualan komputer, dengan tampilan seperti gambar
6.9 berikut:


(5) Buat program untuk memasukkan jumlah user yang menggunakan internet di
sebuah warnet pada setiap harinya, dan menampilkan semua jumlah user per-
hari. Tampilkan juga, rata-rata dan pada hari ke berapa usernya yang paling
banyak.


(6) Pada contoh aplikasi 6.4 untuk membuat kalkulator, operatornya hanya
penjumlahan (+) dan pengurangan (-), tambahkan operator perkalian (*),
operator pembagian (/) dan operator pangkat (^). Selain itu tambahkan tombol
titik (.) untuk bisa mengoperasikan bilangan pecahan.
(7) Buatlah aplikasi yang dapat menunjukkan indikator dari 5 volume (Diulang
sebanyak 200 kali), dimana setiap nilai volume beriksar dari 0 sampai dengan 6.
Besarnya volume setiap periode berganti secara acak, seperti terlihat pada
gambar 6.10 berikut.



7 SUBROUTINE DAN FUNGSI

7.1. Subroutine
Subroutine atau procedure adalah suatu blok program terpisah yang
digunakan untuk mengerjakan suatu pekerjaan tertentu. Kegunaan yang umum dari
subroutine adalah menghemat kode program bila terjadi proses yang sama diulang
berkali-kali. Salah satu bentuk subroutine di dalam visual basic dikenal dengan event
dari komponen Pada bab-bab sebelumnya sudah banyak digunakan subroutine ini.
Penulisan subroutine di dalam Visual Basic dibedakan menjadi 3 macam:
(1) Subroutine yang bersifat event dari komponen tertentu (subroutine ini sudah
tersedia dalam library Visual Basic sebagai modul OOP dalam Visual Basic)
dituliskan dengan:
Private Sub Komponen_Event(Input)
<blok program dalam subroutine>
…………………………………………………………………………………
End Sub
(2) Subroutine yang bersifat metode private dimana pemanggilan subroutinenya
hanya ditulis dengan nama subroutine (Subroutine ini adalah subroutine yang
dibuat sendiri), dituliskan dengan:
Private Sub Nama_Fungsi(Input)
…………………………………………………………………………………
End Sub
(3) Subroutine yang bukan event atau metode, dimana pemanggilannya
menggunakan call NamaSubroutine, dituliskan dengan:
Sub Komponen_Event(Input)
…………………………………………………………………………………
End Sub
Pemakaian Subroutine semacam ini banyak ditemui pada pemrograman game
dalam Visual Basic.

Membuat subroutine pilihan option yang dipilih ketika option di-click seperti gambar
7.1 berikut:

Gambar 7.1. Tampilan latihan subroutine 7.1
Lakukan langkah-langkah berikut:
(1) Buat project baru dengan standardEXE. Pada form, isi property [Name] dengan
formLatihan71.
(2) Tambahkan label, isi property [Appereance] dengan 0-Flat, isi property [Font]
size dengan 18 bold.
(3) Tambahkan 4 komponen option menggunakan control array, isi [Caption] dari
masing-masing option dengan {“Komputer”, ”Monitor”, “Printer”, “Assesoris”}.
Atur posisinya seperti gambar 7.1.
(4) Pada layar code, tambahkan subroutine berupa event ketika option dipilih:
Private Sub Option1_Click(Index As Integer)
Label1 = Option1(Index).Caption
End Sub

Subroutine selain berupa event yang sudah disediakan oleh Visual Basic, bisa juga
berupa subroutine yang dibuat sendiri untuk keperluan khusus. Misalkan untuk
menampilkan hasil proses ke dalam listbox yang merupakan hasil dari proses yang
berulang.

Membuat program untuk menyimpan nama, alamat dan nomor handphone dalam
array saat Form dipanggil,
nama={“Basuki”, ”Widya”, ”Teguh”, “Dian”},


alamat={“Semolowaru Utara Surabaya”, “Semolowaru Elok Surabaya”, “Mulyosari
Selatan Surabaya”, “Kompleks Laguna Surabaya”}, dan
handphone={“081331344000”, ”0315912190”, “0315997878”, “08111562145”}
Bila dipilih tombol alamat akan ditampilkan alamatnya, dan bila dipilih tombol
nomor handphone maka akan ditampilan nomor handphone seperti gambar 7.2
berikut:


Langkah-langkah pembuatan sebagai berikut:
(1) Buat project baru dengan StandardExe. Pada form1, isi property [Name] dengan
formLatihan72
(2) Tambahkan komponen-komponen label, combobox dan command button. Atur
posisinya seperti gambar 7.2 dan property setiap komponen seperti tabel di
bawah ini

Label2 Appereance 0 – Flat
Font size 18 Bold
Command1 Caption Alamat
Command2 Caption No. Handphone
Combo1 Text Basuki
List Buat samna dengan nama:
Basuki
Widya
Teguh
Dian


(3) Pada jendela kode, tambahkan kode program berikut:
Dim nama(4), alamat(4), hp(4) As String

Tampilkan 1
End Sub

Tampilkan 2
End Sub

‘Ketika form dipanggil, data didefinisikan
nama(1) = "Basuki"
alamat(1) = "Semolowaru Utara Surabaya"
hp(1) = "081331344000"
nama(2) = "Widya"
alamat(2) = "Semolowaru Elok Surabaya"
hp(2) = "0315912190"
nama(3) = "Teguh"
alamat(3) = "Mulyosari Selatan Surabaya"
hp(3) = "0315997878"
nama(4) = "Dian"
alamat(4) = "Kompleks Laguna Surabaya"
hp(4) = "08111562145"
End Sub

'Subroutine yang dibuat sendiri
Private Sub Tampilkan(kondisi As Integer)
indeks = Combo1.ListIndex + 1
If kondisi = 1 Then Label2 = alamat(indeks)
If kondisi = 2 Then Label2 = hp(indeks)
End Sub
(4) Simpan project dengan ama projectLatihan72.


7.2. Fungsi
Sama seperti subroutine, fungsi adalah suatu blok program yang digunakan
untuk suatu pekerjaan tertentu. Beda fungsi dan subroutine adalah subroutine tidak
menghasilkan nilasi sedangkan fungsi menghasilkan nilai. Fungsi sering kali
digunakan untuk proses-proses perhitungan. Pernyataan fungsi secara umum
dituliskan dengan:
Output = Fungsi(Input)
Sebagai contoh untuk menyatakan fungsi f dengan input x dan output y dituliskan
dengan y=f(x).
Definisi fungsi di dalam Visual Basic mengikuti aturan fungsi dimana ada input dan
ada output dituliskan dengan:
Private Function NamaFungsi(Input) As Tipe_Data_Output
<Blok di dalam fungsi>
………………………………………………
NamaFungsi=<Nilai yang keluar dari Fungsi>
End Function

Membuat program untuk untuk meghitung BEP (Break Event Point) dari perusahaan
krupuk dengan ketentuan:
(1) Harga satuan penjualan Rp 2000,- per-kemasan
(2) Biaya produk terdiri dari biaya awal Rp 900.000,- biaya produksi per
kemasan krupuk Rp. 600,- dan biaya transportasi setiap kemasan krupuk
adalah Rp. 25,-
Berarti rumus dengan jumlah kemasan x untuk:
Penghasilan P P = 2000.x
Biaya B B = 900000 + 625.x
BEP adalah mencari x dimana P = B.
Langkah-langkah pembuatan program adalah sebagai berikut:
(1) Buat project baru dengan StandardEXE. Pada form1, isi property [Name] dengan
formLatihan73.
(2) Tambahkan komponen-komponen: Label, TextBox, ListBox dan Command1.
Pada command1, isi property [Caption] dengan BEP.
(3) Atur posisi masing-masing komponen seperti gambar 7.3 di bawah ini


Gambar 7.3. Tampilan hasil latihan 73
(4) Pada layar code, tambahkan kode program sebagai berikut:
Private Function penjualan(x As Single) As Single
penjualan = 2000 * x
End Function

Private Function biaya(x As Single) As Single
biaya = 900000 + 625 * x
End Function

Dim x As Single
awal = Val(Text1)
akhir = Val(Text2)
langkah = Val(Text3)
List1.Clear
BEPmin = 900000
xmin = 0
For x = awal To akhir
P = penjualan(x)
B = biaya(x)
BEP = P - B
If BEP < BEPmin And BEP > 0 Then


BEPmin = BEP
xmin = x
End If
kal = "produk =" & Str(x) & " Penjualan =" & Str(P)
kal = kal & " Biaya =" & Str(B)
kal = kal & " keuntungan =" & Str(BEP)
List1.AddItem kal
Next x
List1.AddItem ""
kal = "BEP terjadi di" & Str(xmin) & " keuntungan = " &
Str(BEPmin)
List1.AddItem kal
End Sub

7.3. Latihan
(1) Buat program untuk memasukkan nama, gaji pokok, tunjangan, potongan dan
PPH 10%. Setiap pengisian diakhir dengan tekan ENTER untuk melanjutkan
pengisian yang berikutnya, misalkan habis mengetikkan nama tekan ENTER
(kode ASCII=13) maka kursor mengarah pada pengisian Gaji Pokok. Buatlah
fungsi perhitungan gaji.

(2) Buat program untuk menghitung keuntungan penjualan harian dari jumlah
produk yang dibeli dan jumlah yang terjual dalam satu hari. Harga satuan beli
adalah Rp 3200,-/produk dan harga satuan jual Rp. 4000,-/produk. Bila jumlah
produk yang dibeli lebih besar dari jumlah yang terjual, maka sisanya akan


dikenakan biaya sebesar Rp. 500 per-produk. Dengan data yang diketahui dalam
satu minggu sebagai berikut:
Hari Jumlah Pembelian Jumlah Penjualan
1 250 230
2 210 210
3 300 295
4 300 290
5 210 210
6 210 220
7 250 250

(3) Buat program untuk menghitung IPS (index Prestasi) mahasiswa menggunakan
fungsi bila nilai dan sks dari semua mata kuliah dalam satu semester dimasukkan
menggunakan variabel array.
Pada transkrip mahasiswa dalam satu semester terdapat mata kuliah yang
jumlahnya tidak lebih dari 20, Masukkan array mata kuliah, jumlah jam, jumlah
sks dan nilai huruf. Nilai huruf ini dikonversi ke nilai indeks untuk kemudian
dihitung IPS dengan rumus:

∑ N (k ).S (k )
IPS = k

∑ S (k )
k

Dimana : N(k) adalah nilai indeks dari mata kuliah ke k.
S(k) adalah jumlah SKS dari mata kuliah ke k.
(4) Buat program dengan fungsi untuk menentukan keputusan apakah seorang calon
pegawai akan diterima atau tidak berdasarkan tiga nilai yaitu nilai akademis,
nilai attitude, dan nilai manajerial. Calon pegawai akan diterima bilai:
• Nilai akademis di atas 80, nilai attitude dan nilai manajerial di atas 55,
ATAU
• Nilai manajerial diatas 80, nilai akademis dan attitude di atas 60, ATAU
• Rata-rata nilai di atas 75.
(5) Buat program untuk menampilkan nilai akhir mahasiswa baik berupa nilai angka
dan nilai huruf menggunakan fungsi perhitungan nilai berdasarkan nilai UTS,
nilai UAS, dan nilai Tugas yang masing-masing prosentasenya adalah 40%, 50%


dan 10%. Pada program ini dimasukkan data siswa dalam sekelas dan hasilnya
adalah laporan nilai kelas sebagai berikut
NAMA HASIL EVALUASI NILAI
UTS UAS TUGAS ANGKA HURUF


8 BERMAIN DENGAN WAKTU

8.1. Tipe Data Waktu
Di dalam Visual Basic, dikenal adanya tipe data waktu baik itu Date
maupun Time. Tipe data waktu ini digunakan untuk keperluan-keperluhan
pengolahan yang berhubungan dengan waktu, misalkan transaksi, lama proses,
periode dan lain-lain. Untuk menyatakan tipe data waktu di dalam Visual Basic
seperti halnya tipe data yang lain, asalkan variabelnya bukan array dan bukan global
variable, maka tidak perlu didefinisikan. Pada dasarnya satuan yang digunakan
dalam tipe data waktu di Visual Basic adalah hari. Untuk mengetahui waktu sekarang
dapat menggunakan dua perintah waktu yaitu:
(1) Time: menyatakan waktu berupa tanggal dan jam
(2) Timer: menyatakan berapa detik hari ini sudah berjalan, misalkan jam 7.00 maka
nilai timernya adalah 7x(60x60) + 0x60 + 0 = 18200.

Contoh Aplikasi 1:
Menghitung tanggal setelah 5 hari dari saat ini, dapat dilakukan dengan :
(1) Buat project baru dengan standardEXE, pada form isi property [Name] dengan
formLatihan81. Buatlah seperti gambar 8.1 di bawah ini:

Gambar 8.1. Hasil tampilan 8.1
(2) Pada jendela code, tambahkan kode program berikut:
tanggal_hari_ini = Date
tanggal_5_hari_lagi = tanggal_hari_ini + 5
Text1 = tanggal_hari_ini


Text2 = tanggal_5_hari_lagi
End Sub
Perintah Date menghasilkan tanggal hari ini. Bila data waktu (termasuk tanggal
dan waktu) ditambahkan dengan a, maka artinya ditambah 5 hari. Bila a=1/24
maka artinya waktu ditambah 1/24 hari atau 1 jam. Bila a=1/(24*60) artinya
waktu ditambah dengan 1 menit.

Contoh Aplikasi 2:
Menghitung waktu setelah d detik dari saat ini, dapat dilakukan dengan:

waktu_saat_ini = time
Text1 = waktu_saat_ini
End Sub

waktu_saat_ini = Time
d = val(text2)
waktu_tambah = d / (24 * 60 * 60)
waktu_setelah_tambah = waktu_saat_ini + waktu_tambah
Text3 = waktu_setelah_tambah
End Sub
Perintah Time menghasilkan jam hari ini. Setiap penambahan waktu 1 dianggap
1 hari, untuk 1 detik harus dibagi dengan 24*60*60.


Latihan Aplikasi 8.3:
Menunjukkan perbedaan hasil dari Time dan Timer, lakukan dengan cara
sebagai berikut:

Text1 = Time
Text2 = Timer
End Sub
Perintah Time menghasilkan jam hari ini. Setiap penambahan waktu 1 dianggap
1 hari, untuk 1 detik harus dibagi dengan 24*60*60.
(3) Simpan project dengan nama projectLatihan83. Hasil programnya adalah seperti
gambar 8.4 berikut.

Gambar 8.4. Perbedaan time dan timer

8.2. Komponen Timer
Selain menggunakan perintah Time dan Timer, Visual Basic juga
menyediakan komponen Timer dengan ikon pada toolboxnya. Perintah timer ini
sangat baik untuk mengimplementasikan pengaruh waktu terhadap suatu proses
seperti proses animasi atau dalam pembuatan game supaya kecepatan dari game bisa
diatur.


Membuat text berputar seperti ”SELAMAT DATANG” yang berputar dari
kiri ke kanan, lakukan langkah-langkah sebagai berikut:
formLatihan84.
(2) Buatlah seperti gambar 8.5 di bawah ini:

(3) Isi property setiap komponen seperti tabel berikut:
Label1 Alignment 2-Center
Appereance 0-Flat
Font Size: 24 Bold
Timer1 Enabled False
Interval 100
Sebelum form jalan, property [Enabled] pada Timer1 dibuat False, sehingga
gerakan belum jalan. Ketika form dipanggil property [Enable] dibuat True untuk
menjalankan waktu untuk gerakan. Property [Interval] pada Timer1 digunakan
untuk menentukan waktu tunda yang besarnya n gerakan per 1ms, sebagai contoh
interval dibuat 50, artinya setiap gerakan mempunyai waktu tunda 50 ms atau
dalam 1 detik erjadi 20 kali gerakan.
Dim kalimat As String
Dim panjang As Integer
Dim jalan As Boolean

jalan = True


kalimat = "SELAMAT DATANG "
panjang = Len(kalimat)
Label1 = kalimat
Label1.Refresh
Timer1.Enabled = True
End Sub

Private Sub Form_Unload(Cancel As Integer)
jalan = False
End Sub

Private Sub Timer1_Timer()
If jalan Then
’Perintah ini untuk menaruh huruf terakhir
’dari teks yang dibuat
kalimat = Right(kalimat, 1) & Left(kalimat, panjang - 1)
Label1 = kalimat
Label1.Refresh
Else
Timer1.Enabled = False
End If
End Sub

Catatan:
kalimat= Right(kalimat, 1) & Left(kalimat, panjang - 1) menggunakan dua
fungsi Right dan Left. Fungsi Right(kalimat,1) digunakan untuk mengambil bil

Membuat obyek (shape berbentuk lingkaran) bergerak dari kiri ke kanan,
dengan langkah-langkah sebagai berikut:
formLatihan85.
(2) Buatlah seperti gambar 8.6, dan atur property setiap komponen seperti tabel di
bawah ini.


Shape1 BackColor Pallete - Kuning
BackStyle 1-Opaque
Shape 3 - Circle
Timer1 Enabled True
Interval 100

(3) Pada jendela code, tambahkan kode program untuk menggerakan obyek. Program
ini berisi pada saat form dipanggil diletakkan lingkaran dengan posisi(20,50)
dengan asumsi skala jendela form adalah (400x100). Setelah itu setiap periode
(interval pada timer1 atau pada event Timer1.Timer) posisi x dinaikkan satu per-
satu , jika x lebih besar dari 380 maka x menjadi 0.
Dim x, y As Integer

Form1.ScaleWidth = 400
Form1.ScaleHeight = 100
x = 20: y = 50
Shape1.Top = y
Shape1.Left = x
Timer1.Enabled = True
End Sub

Private Sub Form_Unload(Cancel As Integer)
Timer1.Enabled = False
End Sub


Private Sub Timer1_Timer()
x = x + 1: If x > 380 Then x = 1
Shape1.Top = y
Shape1.Left = x
Shape1.Refresh
End Sub

8.3. Latihan
(1) Buat program untuk menghitung lama proses looping variabel x sebanyak 1000
kali untuk menghitung y=2*x dan menampilkannya dalam ListBox, yang
ditampilkan oleh komponen label.
(2) Buat program untuk menampilkan jam digital pada label1 seperti gambar 8.7 di
bawah ini.

Gambar 8.7. Tampilkan Soal 8.2
(3) Buat program untuk menampilkan teks ”SELAMAT DATANG” yang berjalan
dari kanan ke kiri.
(4) Buat program untuk menampilkan pesan jika jamnya sama dengan jam di set
sebagai acuan, misalkan pada waktu kuliah, jam keluar adalah jam masuk
ditambah dengan jumlah jam kuliah. Dengan memasukkan jam masuk dan
jumlah jam kuliah, bila waktu jam keluar maka akan muncul pesan dan bunyi
dengan perintah BEEP.
(5) Buat program untuk menampilkan waktu deadline untuk pembayaran hutang
dari semua data pelanggan. Hasilnya berupa informasi nama pelanggan, tanggal
deadline dan berapa jumlah hari lagi untuk mencapai deadline.
(6) Buat program untuk memberikan alarm saat seseorang sudah waktunya habis
dalam menjawab suatu pertanyaan berhitung yang diberikan komputer. Dimana
sesorang diberikan batas waktu untuk menjawab setiap pertanyaan adalah 3
menit, lebih dari itu jawabannya disalahkan.


9 OPERASI FILE

9.1. Operasi File Dalam Visual Basic
Visual Basic menyediakan suatu fasilitas untuk membaca, menyimpan dan
memperbaiki file data, sehingga memungkinkan untuk memisahkan data dengan
program, dan program dapat menjadi lebih baik karena bisa tidak bergantung pada
data (independent terhadap data), yang artinya datanya bisa diubah-ubah dengan
mudah tanpada harus mengubah-ubah file programnya.
Operasi File di dalam Visual Basic terdapat bermacam-macam cara akses
file ke dalam program aplikasinya, yaitu:
(1) Membuka File
(2) Membaca File
(3) Menyimpan File

9.2. Membuka File
Untuk membuka file baik untuk keperluan penyimpanan maupun untuk
keperluan pembacaan menggunakan perintah umum sebagai berikut::
Open “Nama_File” For {Status} As #{n}
Dimana: Nama_File : nama file lengkap dengan nama foldernya.
Status : adalah untuk keperluan apa file tersebut baca/simpan.
Status = INPUT untuk membaca File
Status = OUTPUT untuk menyimpan File
n : adalah nomor buffer (integer 1, 2, 3, …) yang digunakan untuk
keperluan pemilihan file yang mana yang akan diproses.
Setiap mengakses file baik untuk membaca maupun untuk menyimpan, maka
file tersebut harus dibuka terlebih dahulu dengan status akses yang diberikan. Stelah
file terbuka maka langkah berikutnya adalah bagaimana cara membaca dan
menyimpan file.


File yang sudah dibaca, seharusnya ditutup saat program sudah selesai
sehingga tidak ada data yang tertinggal di memory menyebabkan memory menjadi
tidak efektif. Untuk menutup file dapat dilakukan dengan:
Close #n

9.3. Menyimpan Data Ke File
Untuk menyimpan data ke file di dalam program Visual Basic dapat
dilakukan dengan membuka file untuk keperluan menyimpan atau menulis ke file:
Open Nama_File For Output As #1
Saat file dibuka dengan cara semacam ini, maka file hanya bisa ditulisi dan bila file
tersebut sudah ada isinya sebelumnya, maka dianggap hilang. Atau dengan kata lain
file selalu dianggap baru. Cara menyimpan file semacam ini menghasilkan file yang
bersifat file text, sehingga bisa dibaca oleh text editor seperti notepad, wordpad atau
microsoft word.
Setelah file dibuka, langkah berikutnya untuk menyimpan data dalan
variabel ke file dapat dilakukan dengan:
Print #1, nama_variabel

Menyimpan data dalam buku tamu ke dalam file pegawai.txt, yang isinya adalah
nama, alamat, dan nomor telepon. Contoh datanya adalah:
Nama Alamat No. Telp
Basuki Semolowaru Utara Surabaya 081331344000
Widya Semolowaru Elok Surabaya 0317810870
Dian Mulyosari Selatan Surabaya 0811235623
Teguh Arif Rahman Hakim 10A Surabaya 0315991010
Rizki Keputih II/56 Surabaya 0315943201
Langkah-langkah pembuatannya adalah:
dengan formLatihan91.
(2) Tambahkan komponen-komponen label, textbox, listbox dan command button.
Atur tampilannya seperti gambar 9.1 di bawah ini


Gambar 9.1. Hasil tampilan latihan 9.1
(3) Pada jendela code, tambahkan kode program berikut.
Dim Ndata As Integer
Dim nama(100), alamat(100), notelp(100) As String

'Mengambil data dari komponen text
Ndata = Ndata + 1
nama(Ndata) = Trim(Text1)
alamat(Ndata) = Trim(Text2)
notelp(Ndata) = Trim(Text3)
'Menampilkan ke listbox
kalimat = nama(Ndata) & " : " & alamat(Ndata)
kalimat = kalimat & " : " & notelp(Ndata)
List1.AddItem kalimat
'Kosongkan text
Text1 = ""
Text2 = ""
Text3 = ""
'Letakkan pointer di Text1
Text1.SetFocus


End Sub

'Buka File untuk menyimpan data
namafile = App.Path & "pegawai.txt"
Open namafile For Output As #1
'Menyimpan semua data
For i = 1 To Ndata
Print #1, nama(i), alamat(i), notelp(i)
Next i
'Menutup file
Close #1
End Sub

Ndata = 0
List1.Clear
End Sub
Perhatikan pada bagian mengambil data dari text terdapat fungsi Trim yang
berguna untuk membersihkan spasi sebelah kiri dan kanan dari suatu teks.
Perhatikan pada namafile ada perintah App.Path yang arti file diletakkan pada
folder sama dengan program aplikasinya.
(4) Simpan project dengan nama projectLatihan91. Jalankan program dan isi semua
data yang diminta. Setelah itu tekan tombol [Simpan ke File]. Hasilnya adalah
file pegawai.txt yang berada pada folder dimana program disimpan.
(5) Buka file pegawai.txt menggunakan NotePad.

Gambar 9.2. Hasil file teks yang sudah dibuat


9.4. Membaca Data Dari File
Untuk membaca data dari file di dalam program Visual Basic dapat
dilakukan dengan terlebih dahulu membuka file untuk keperluan membaca dari file:
Open Nama_File For Input As #1
Saat file dibuka dengan cara semacam ini, maka file hanya bisa dibaca dan tidak bisa
ditulisi. File yang bisa dibaca adalah file teks.
Untuk membaca data variabel ke dalam file, dapat dilakukan menggunakan perintah:
Input #1, nama_variabel

Membaca data dalam buku tamu yang sudah diketikkan dalam file pegawai.txt,
dilakukan dengan:
(2) Tambahkan komponen-komponen listbox dan command button. Atur agar
tampilannya seperti gambar 9.3 di bawah ini:

(3) Pada jendela code, tambahkan kode program sebagai berikut:
'Membuka file untuk membaca
namafile = App.Path & "pegawai.txt"
Open namafile For Input As #1
'Membaca semua data file


'sampai data terakhir (End Of File)
While Not EOF(1)
'membaca data
Input #1, datatamu
'Menampilkan data di listbox
kalimat = datatamu
List1.AddItem kalimat
Wend
'Menutup file
Close #1
End Sub

9.5. Komponen-Komponen Untuk Operasi File
Visual Basic sudah menyediakan komponen-komponen untuk keperluan
operasi file yang berupa DriveListBox, DirListBox dan FileListBox yang terletak
pada toolbox.

DriveListBox
DirListBox FileListBox

Gambar 9.4. Komponen Access File dalam Toolbox


Keterangan setiap komponen File:
• DriveListBox adalah komponen yang dapat menampilkan semua drive yang ada
di MyComputer.
• DirListBox adalah komponen yang dapat menampilkan semua folder yang ada di
drive yang ditunjuk oleh DriveListBox
• FileListBox adalah komponen yang dapat menampilkan semua file yang ada
dalam folder yang ditunjuk oleh DirListBos atau folder path.

Membuat program untuk menyimpan dan membaca dokumen, dengan langkah-
langkah sebagai berikut:
(2) Tambahkan komponen-komponen listbox dan command button. Atur agar
tampilannya seperti gambar 9.5 di bawah ini:



Private Sub Dir1_Change()
'Jika Dir berubah maka file akan berubah
'sesuai dengan folder yang ditunjuk
File1.Path = Dir1
End Sub

Private Sub Drive1_Change()
'Jika drive berubah maka dir dan file akan berubah
'sesuai dengan drive yang ditunjuk
Dir1.Path = Drive1
File1.Path = Dir1
End Sub

Private Sub Text1_KeyPress(KeyAscii As Integer)
'Jika pada text1 ditekan ENTER dan isinya tidak kosong
'maka data masuk ke listbox, text1 dikosongkan
'dan pointer menunjuk ke text1
If KeyAscii = 13 And Trim(Text1) <> "" Then
List1.AddItem Trim(Text1)
Text1 = ""
Text1.SetFocus
End If
End Sub

'Membuka file dengan namafile yang ditunjuk
namafile = Dir1.List(Dir1.ListIndex) & ""
namafile = namafile & File1.Left(File1.ListIndex)
List1.Clear
While Not EOF(1)
'Membaca data dari file buffer 1
Input #1, kal
'Menampilkan ke listbox
List1.AddItem kal
Wend


Close #1
End Sub

'Membuka file dengan namafile yang ditunjuk
namafile = Dir1.List(Dir1.ListIndex) & ""
namafile = namafile & File1.Left(File1.ListIndex)
'Menghitung jumlah baris data yang ada di listbox
n = List1.ListCount
For i = 1 To n
'mengambil data ke i dari listbox
List1.ListIndex = i - 1
'menyimpan ke file
Print #1, Trim(List1.Text)
Next i
Close #1
End If
End Sub
(4) Simpan project dengan nama projectLatihan93. Dengan program ini juga bisa
dilakukan update data, dengan cara baca data yang sudah ada kemudian
tambahkan data-data baru dan simpan kembali ke file.

9.6. Latihan
(1) Dengan program contoh 9.3, buat dokumen berikut, dan simpan ke dalam
dokumen1.
BERJALAN DALAM GELAP
Maka tidak ada yang terlihat saat cahaya telah dimatikan
Kaki merangkak tanpa tujuan yang pasti
Hanya jiwa yang hidup yang dapat melangkah
(2) Buatlah program untuk membaca file teks dokumen1.txt dan tampilkan jumlah
kata yang ada dalam dokumen tersebut dengan tidak case-sensitif, artinya huruf
besar dan huruf kecil dianggap sama.


(3) Buatlah program untuk menyimpan salah satu dokumen pada berita dari salah stu
koran yang anda sukai. Tampilkan kata-kata yang adalah dalm dokumen tersebut
dan berpa kali kata-kata tersebut muncul dalam dokumen.
(4) Buatlah program untuk ujian on-line sebagai berikut:
• Ujian on-line yang dimaksudkan di sini adalah ujian yang soalnya di generate
oleh komputer dari bank soal yang sudah disediakan.
• Aplikasi ujian on-line yang dibangun menggunakan bank soal yang disimpan
dalam file teks.
• Setiap soal mempunyai 5 pilihan jawaban, dengan satu jawaban yang benar.
• Aplikasi ujian on-line membutuhkan dua form yaitu form untuk meng-update
data dan form untuk ujiannya sendiri.
• Program pada form update data sama seperti program update file text, karena
tugas form ini mengupdate file bank soal yang berupa file text, tampilannya
seperti gambar 9.6
• Program pada form ujian online sama dengan program membaca file text,
tampilannya seperti gambar 9.7

Gambar 9.6. Tampilan form update data dari ujian on-line

Gambar 9.7 Form ujian on line.

Modul Dasar Pemrograman 2 Dengan Visual Basic
100

Bermain Dengan MsChart
Achmad Basuki
Surabaya, Nopember 2005

Materi
Obyek MsChart
Contoh Grafik Data
Membuat Grafik Fungsi

Obyek MsChart
Menambah komponen MsChart pada Project,
Lakukan dengan menu Project >>Components…
Pilih Microsoft Chart Control 6.0 (OLEDB)

Obyek MsChart
Property yang harus diatur:

• Column Count
• Row Count
• Chart Type

Untuk mengatur tampilan
lebih baik, gunakan click
kanan dan pilih Properties..
Obyek MsChart

Contoh Grafik Data Dengan MSChart
Buat project baru,
tambahkan komponen
MsChart.
Ambil dan letakkan obyek
MsChart pada form
Atur property column count
= 2 dan row count = 10
Buat CommandButton, isi
property Caption dengan
Grafik Data
Atur seperti tampilan di
samping

Click CommandButton dan tambahkan program
berikut:
For i = 1 To 10
dat1 = Int(10 * Rnd)
dat2 = Int(10 * Rnd)
MSChart1.Row = i
MSChart1.Column = 1
MSChart1.Data = dat1
MSChart1.Column = 2
MSChart1.Data = dat2
Next i
End Sub

Membuat Grafik Fungsi F(x)=x2-1
Buat project baru,
tambahkan komponen
MSChart.
Tambahkan obyek
MSChart, atur properti
column count=1, row
count=20, charttype =
vtchChartType2DLine
Tambahkan
CommandButton, atur
properti caption = Gambar
Grafik
Atur letaknya seperti
gambar di samping

berikut:
For X = 1 To 10
MSChart1.Row = X
Y=X^2-1
MSChart1.Column = 2
MSChart1.Data = Y
Next i
End Sub

Membuat Grafik Fungsi F(x)=sin(x)
Buat project baru,
tambahkan komponen
MSChart.
Tambahkan obyek
MSChart, atur properti
column count=1, row
count=60, charttype =
vtchChartType2DLine
Tambahkan
CommandButton, atur
properti caption = Gambar
Grafik
Atur letaknya seperti
gambar di samping

berikut:
For X = 1 To 10
MSChart1.Row = X
Y = sin(X)
MSChart1.Column = 2
MSChart1.Data = Y
Next i
End Sub

Pengolahan Data Grafik
Achmad Basuki
Surabaya Nopember 2005

Tujuan
Mengenalkan prinsip-prinsip pengolahan citra
Melakukan proses pengolahan citra untuk
keperluan pengolahan data grafik
Melakukan perbaikan informasi citra
Membuat aplikasi pengolahan citra

Materi
Prinsip Pengolahan Citra
Membaca Dan Menampilkan Data Citra
Memperbaiki Kualitas Citra
Statistik Data Citra
Noise Dan Teknik Mereduksi Noise
Deteksi Tepi

Prinsip Pengolahan Data
Tabel 1.1. Bidang komputer dilihat dari input dan outputnya

Output

Image Deskripsi

Input Image Image Pattern Recognition,
Processing Computer Vision
Deskripsi Computer Data Processing
Graphics lainnya

Citra Analog dan Citra Digital

Citra analog dan digital tergantung pada perangkat
pengambilan citra, apakah berupa perangkat analog
atau digital

Proses Pengolahan Citra

Capture Perbaikan Proses
(Pengambilan Kualitas Representasi
citra) Citra Citra

3 Layer RGB Pada Citra Berwarna

Teknik-Teknik Pengolahan Citra
Image Enhancement: Proses perbaikan kualitas
citra.
Image Segmentation: Proses pembagian atau
pengelompokan obyek pada citra
Image Restoration: Proses perbaikan model pada
citra
Color Image Processing: Proses yang berhubungan
dengan warna
Image Compression: Proses kompresi pada data
citra
Image Pattern Recognition: Proses pengenalan
pola pada citra

Beberapa Aplikasi Pengolahan Citra
Biometric: Proses identifikasi manusia berdasarkan
apa yang ada di badan manusia, seperti sidik jari,
wajah, iris dll.
Object Recognition: Proses pengenalan obyek
gambar seperti tanda tangan, tulisan dll.
Image Retrieval: Proses penyajian citra berdasarkan
fitur citra seperti warna, bentuk dan tekstur.
Image Compression
Computer Vision: Proses penterjemahan obyek
berdasarkan citra yang diambil oleh komputer.

Pemrograman Access File Teks
Dengan Visual Basic

Achmad Basuki
Politeknik Elektronika Negeri Surabaya
PENS-ITS 2005

Materi

• Open File
• Menyimpan File Text
• Membaca File Text
• Update File Text
• Membuat Ujian On-Line

Open File

Fungsi untuk membuka file dalam Visual Basic:
Open “Nama_File” For {Status} As #{n}

Nama_File : Nama file lengkap dengan nama foldernya
Status : INPUT untuk membaca file text
OUPUT untuk menyimpan file text
N : Nomor buffer (integer 1,2,3,….)

Untuk menutup file digunakan: Close #{n}

Menyimpan File

• Untuk menyimpan file, gunakan status buka
filenya OUTPUT sebagai berikut:
Open “Nama_File” For Output As #1
• Saat file yang dibuka dengan status Output,
maka bila ada data sebelumnya pada file terbut
maka data akan hilang, jadi selalu dianggap
membuka file baru.
• Perintah untuk menyimpan data dari file text
baris per-baris adalah:
Print #1, nama_Var

Latihan Menyimpan File Teks
Buat tampilan sebagai berikut dengan menggunakan komponen TextBox untuk
masukan data, listBox untuk menampilkan semua data, driveListBox untuk
menampilkan dan memilih drive dalam komputer, DirListBox untuk menampilkan
dan memilih folder pada drive yang sudah dipilih, TextBox untuk nama file, dan
Command Button untuk proses menyimpan file.

Latihan Menyimpan File Text
• Double-click pada DriveBoxList, tambahkan program
untuk menentukan drive aktif
Private Sub Drive1_LostFocus()
Drive1.Refresh
Dir1.Path = Drive1
End Sub

• Double-click pada Text1, untuk menambah data pada
listBox setelah tekan ENTER
Text1 = ""
Text1.SetFocus
End If
End Sub

• Double-click pada commandButton Simpan File,
tambahkan program untuk menyimpan file
If Trim(txtNamaFile) <> "" Then
namafile = Dir1.List(Dir1.ListIndex) & "" & Trim(txtNamaFile)
n = List1.ListCount
Text1 = n
For i = 1 To n
Next i
Close #1
End If
End Sub

Membaca File

• Untuk membaca file, gunakan status buka
filenya INPUT sebagai berikut:
Open “Nama_File” For Input As #1
• Saat file yang dibuka dengan status Input, maka
file itu hanya bisa dibaca dan tidak bisa
ditambahi.
• Perintah untuk menyimpan data dari file text
baris per-baris adalah:
Print #1, nama_Var

Latihan Membaca File
Buat tampilan sebagai berikut dengan menggunakan komponen listBox untuk
menampilkan semua data, driveListBox untuk menampilkan dan memilih drive
dalam komputer, DirListBox untuk menampilkan dan memilih folder pada drive
yang sudah dipilih, TextBox untuk nama file, dan Command Button untuk proses
membaca file.

Drive1.Refresh
Dir1.Path = Drive1
End Sub
• Double-click pada commandbutton Baca File, untuk
membaca file text
List1.Clear
While Not EOF(1)
Input #1, kal
List1.AddItem kal
Wend
Close #1
End If
End Sub

Update File Text

• Buka file dengan status Input
• Baca semua data dan simpan dalam suatu
variabel array
• Tutup file
• Tambahkan nilai-nilai baru (proses update) pada
variabel array
• Buka file dengan status Output
• Simpan semua file array ke file yang dibuka
• Tutup File

Latihan Update File
Buat tampilan sebagai berikut dengan menggunakan komponen komponen
TextBox untuk masukan data, listBox untuk menampilkan semua data,
driveListBox untuk menampilkan dan memilih drive dalam komputer, DirListBox
untuk menampilkan dan memilih folder pada drive yang sudah dipilih, TextBox
untuk nama file, dan Command Button untuk proses membaca file dan
menyimpan file

Latihan Update File Text
Drive1.Refresh
Dir1.Path = Drive1
End Sub

• Double-click pada Text1, untuk menambah data pada
listBox setelah tekan ENTER
Text1 = ""
Text1.SetFocus
End If
End Sub

• Double-click pada commadbutton Baca File,
untuk membaca file text
List1.Clear
While Not EOF(1)
Input #1, kal
List1.AddItem kal
Wend
Close #1
End If
End Sub

• Double-click pada commandButton Simpan File,
tambahkan program untuk menyimpan file
n = List1.ListCount
Text1 = n
For i = 1 To n
Next i
Close #1
End If
End Sub

Membuat Ujian On-Line
• Ujian on-line yang dimaksudkan di sini adalah ujian yang
soalnya di generate oleh komputer dari bank soal yang
sudah disediakan.
• Aplikasi ujian on-line yang dibangun menggunakan bank
soal yang disimpan dalam file teks.
• Setiap soal mempunyai 5 pilihan jawaban, dengan satu
jawaban yang benar.
• Aplikasi ujian on-line membutuhkan dua form yaitu form
untuk meng-update data dan form untuk ujiannya
sendiri.
• Program pada form update data sama seperti program
update file text, karena tugas form ini mengupdate file
bank soal yang berupa file text
• Program pada form ujian online sama dengan program
membaca file text.

Membaca dan Menyajikan
Citra
Achmad Basuki
Surabaya, Nopember 2005

Materi
Obyek PictureBox
Membaca Gambar Dari File
Memberikan Warna Pada PictureBox
Mengambil Nilai Pixel
Capture Gambar Dari PictureBox
Memutar Gambar Secara Horisontal
Memutar Gambar Secara Vertikal

Obyek PictureBox
Property yang harus diatur:

• Appereance = Flat
• AutoRedraw = True
• Height
• Width
• Picture = Nama file gambar
• ScaleMode = Pixel

Obyek PictureBox

Property

Letakkan picturebox pada form
Fungsi untuk membaca gambar dari file dapat
dilakukan dengan mengatur attribut picture
pada picturebox atau menggunakan perintah:

Picture1.Picture=LoadPicture(“NamaFile”)

Buat project baru.
Pada form, atur property
ScaleMode=Pixel
Tambahkan pictureBox, atur
property Appereance=Flat,
autoredraw=True, Height=128
dan Width=128
Tambahkan Label, atur property
caption=Nama File.
Tambahkan TextBox, atur
Name=txtFile, Text=kosong
Tambahkan CommandButton,
atur property Caption=Load
Atur posisinya seperti gambar
di samping.

Click pada CommandButton, dan tambahkan program
sebagai berikut:
namaFile = App.Path & "" & Trim(Text1)
Picture1.Picture = LoadPicture(namaFile)
End Sub
Program di atas mensyaratkan bahwa file gambar harus
berada pada folder yang sama dengan program
aplikasinya.

Konsep Warna RGB Pada Picture
H X X X X X X

Nilai B Nilai G Nilai R

Nilai Warna nilai Warna

H000000 Hitam H00AAFF Orange

H0000FF Merah H888888 Abu-abu

H00FF00 Hijau HFF00AA Ungu

HFF0000 Biru HAAFF00 Hijau Muda

H00FFFF Kuning HAA00FF Merah Muda

HFF00FF Magenta HAAFFFF Kuning Muda

HFFFF00 Cyan H0088AA Coklat

HFFFFFF Putih HAA0088 Ungu

Konsep Warna Pada Picture
Warna Hexa R G B
HITAM H000000 0 0 0
MERAH H0000FF 255 0 0
HIJAU H00FF00 0 255 0
BIRU HFF0000 0 0 255
KUNING H00FFFF 255 255 0
MAGENTA HFF00FF 255 0 255
CYAN HFFFF00 255 255 255
PUTIH HFFFFFF 255 255 255
ABU-ABU H888888 128 128 128

Memberi Warna Pada PictureBox
Buat project baru
Tambahkan pictureBox dengan attribut yang
sudah dijelaskan di depan
Tambahkan label, isi caption = NILAI
WARNA
Tambahkan TextBox1, isi name = txtR
Tambahkan TextBox1, isi name = txtG
Tambahkan TextBox1, isi name = txtB
Tambahkan commandButton, isi Caption
dengan SET WARNA
Click pada Command dan tambahkan
program: Private Sub Command1_Click()
r = Val(txtR)
g = Val(txtG)
b = Val(txtB)
Picture1.BackColor = RGB(r, g, b)
End Sub

Untuk mengambil nilai pixel (x,y) pada pictureBox
digunakan perintah:
w = pictureBox.Point(x,y)
Nilai w adalah nilai warna dalam RGB, untuk
menghasilkan nilai r, g dan b diperlukan proses
pemisahan bit dari 24 bit menjadi masing2 8 bit
sebagai berikut:
r = w and RGB(255,0,0)
g = int( (w and RGB(0,255,0)) /256 )
b = int( int( (w and RGB(0,0,255)) /256 )/256)

Buat project baru
Tambahkan pictureBox dengan
attribut yang sudah dijelaskan
di depan
Tambahkan label, isi caption =
NILAI WARNA
Tambahkan TextBox1, isi
name = txtR
name = txtG
name = txtB
Isi PictureBox dengan gambar
harimau dari property picture

Tambahkan even MouseDown pada
PictureBox untuk memberikan aksi ketika
mose diclick pada picture sebagai berikut:
Private Sub Picture1_MouseDown(Button As Integer, Shift As Integer, _
X As Single, Y As Single)
w = Picture1.Point(X, Y)
r = w And RGB(255, 0, 0)
g = Int((w And RGB(0, 255, 0)) / 256)
b = Int(Int((w And RGB(0, 0, 255)) / 256) / 256)
txtR = r
txtG = g
txtB = b
End Sub

Capture Gambar Dari PictureBox
Buat project baru
Buat 2 pictureBox, picture1 diisi dengan gambar
harimau dan picture2 dikosongkan, dengan property
seperti telah dijelaskan di depan
Buat CommandButton, isi caption=CAPTURE
Click commandButton dan tambahkan program
capture dari picture1 ke picture2 sebagai berikut:
For i = 1 To Picture1.ScaleWidth
For j = 1 To Picture1.ScaleHeight
w = Picture1.Point(i, j)
r = w And RGB(255, 0, 0)
g = Int((w And RGB(0, 255, 0)) / 256)
b = Int(Int((w And RGB(0, 0, 255)) / 256) / 256)
Picture2.PSet (i, j), RGB(r, g, b)
Next j
Next i
End Sub

Memutar Gambar Secara Horisontal
Buat project baru
r = w And RGB(255, 0, 0)
g = Int((w And RGB(0, 255, 0)) / 256)
b = Int(Int((w And RGB(0, 0, 255)) / 256) / 256)
Picture2.PSet (picture2.ScaleWidth-i, j), RGB(r, g, b)
Next j
Next i
End Sub

Memutar Gambar Secara Vertikal
Buat project baru
r = w And RGB(255, 0, 0)
g = Int((w And RGB(0, 255, 0)) / 256)
b = Int(Int((w And RGB(0, 0, 255)) / 256) / 256)
Picture2.PSet (i, picture2.ScaleHeight-j), RGB(r, g, b)
Next j
Next i
End Sub

Daftar Pustaka

[1] Krisna D. Octovhiana, Cepat Mahir Visual Basic 6.0, Kuliah Berseri
IlmuKomputer.Com, Copyright © 2003 IlmuKomputer.Com
[2] Rahmat Putra, Malik Akbar, 140 Trik Inovatif Visual Basic, Elex Media
Komputindo , Jakarta 2004.
[3] Lukman Hakim, Pemrograman Game Dengan Visual Basic, Penerbit Andi
Yogyakarta, 2003.
[4] Achmad Basuki, Pengolahan Citra Digital Menggunakan Visual Basic, Graha
Ilmu Yogyakarta, 2005.

Modul Dasar Pemrograman 2 Dengan Visual Basic i

Visual basic 6

More Related Content

What's hot (20)

Similar to Visual basic 6 (20)

Visual basic 6
