Las termocámaras THT ofrecen tecnología avanzada para inspecciones térmicas en diversos sectores, con una resolución de 384x288 píxeles y capacidades como superposición de imagen y grabación de vídeo. Incorporan funciones como puntero láser, comentarios de audio, y ópticas intercambiables, garantizando un uso fácil y eficaz. Su diseño permite grabar y almacenar datos en una tarjeta de 4GB, facilitando la creación de informes detallados.
Cámaras Termográficas serie THT
- 1. TTEERRMMMOOOCCÁÁMMMAARRAAASS DD I GG I T AA LL EE SS
- 2. * Solo THT70 y THT60. ** THT47 y THT60: 0,08 °C Simplemente completas. Multi-áreas con punteros independientes Selección preconfigurada propiedades materiales Fusion P.i.P. Sobreposición Imagen visual + termografica* Grabación Video IR Imagen fluida también con objetos en movimiento 384x288 160x120p i x e l 0,06°C Puntero Láser* LED Flash Incorporado* Grabación de Comentarios de Audio Integración de Comentarios de texto Alta resolución para imágenes supernítidas Campo Temperatura −20 +400 °C Hasta 3 Punteros Independientes Pantalla Táctil Capacitiva Extra Luminosa 2 Baterías Recargables y Cargador* Memoria Regulación Automática del SPAN Sensibilidad Térmica superior** Ópticas Intercambiables* Opcionales Cámara de fotos Óptica* Conectividad
- 3. Simplemente avanzadas. Industrial, Eléctrico o Construcción. Superlativas en cada sector. La nueva gama THT soportada en una tecnología altamente innovadora y muy fiable. Estas termocámaras evolucionadas están orientadas a sectores diversos, desde el industrial al comercial de seguridad, al sector de la construcción, etc.... Gracias a la innovadora visualización de iconos, amplio visualizador táctil capacitivo y a la altísima resolución en infrarrojos de 384x288 píxeles y 160x120 píxeles, identificar las problemáticas que no pueden verse a simple vista resulta más fácil e intuitivo. Las nuevas termocámaras THT están dotadas de Flash Led, Puntero Láser, Cámara de fotos para imágenes visuales y PiP y ópticas intercambiables opcionales. Con la tarjeta de memoria de 4GB en dotación con la que se pueden tomar cientos de fotos, será posible realizar informes completos de imágenes, comentarios de voz y texto. Con las nuevas termocámaras THT el análisis termográfico será seguro, simple y rápido.
- 4. La mejor pantalla jamás vista. Superdotada. 1 2 3 4 Las nuevas termocámaras THT están dotadas de LCD táctil capacitivo de ultimísima genera- ción. Gracias a la tecnología “oversampling” las imágenes serán siempre nítidas y detalladas, y la visualización será óptima también en ambientes luminosos. Las nuevas THT pueden realizar las verificaciones en cualquier condición hasta 400°, ofreciendo la máxima flexibilidad con las ópticas intercambiables opcionales* de 11mm, 22mm, 33mm y 38mm. El Flash LED, el Puntero Láser y la Cámara de Fotos te ayudarán a orientarte también en condiciones de escasa luminosidad. * Solo THT70 e THT60. › Ópticas intercambiables opcionales* › Flash LED* › Cámara de fotos para imágenes visuales* › Puntero Láser* › Visualizador táctil capacitivo 3,5” › Amplio y extraluminoso › Nitidez de imagen superior › Tecnología Oversampling Todo. Con un dedo.
- 5. Conectividad sin frenos. Imparable. Indestructible. Con la termocámara de la nueva serie THT podrá contemporáneamente efectuar: Inspecciones termográficas alimentando la termocámara con el conector CC 12V. Proyectar en tiempo real el vídeo a través de la salida integrada de Video. Guardar cientos de fotos en la tarjeta MicroSD de 4GB en dotación. Puedes no detenerla jamás. La termocámara tiene 2 baterías Li-ION que garantizan hasta 4,5 horas cada una de uso continuo sin necesidad de alimentación externa. Tiene también una entrada de 12 voltios que puede ser utilizada tanto para recargar la batería dentro de la cámara, como para alimentaciones prolongadas (por ejemplo con el uso de trípode). * Blanda para la THT47 ** 1 sóla batería para la THT47. › Conexión PC USB 2.0 › Entrada de micrófono para comentarios de audio › Salida de Video › Guardado de datos en tarjeta MicroSD › Entrada CC 12V para carga/alimentación › 2 Baterías Li-ION recargables de 7,4V 2700mAh** › Hasta 4,5 h de uso continuo por pack › Recarga en la cámara y en el cargador externo › Maleta rígida* de transporte para termocámara y accesorios Conecte la termocámara a un sistema PAL/NTSC Conecte la termocámara al PC mediante Registra mensajes o notas de audio hasta 60” para cada foto con el micrófono externo en dotación. Conecte la alimentación para recargar o alimentar. Registra más de 1000 imágenes térmicas en
- 6. Intuición avanzada. Decide todo tú › Visualización innovadora › Menú de iconos › Interfaz simple e inmediata › Acceso rápido a toda la información › Fácilmente actualizable › Puntero fijo + 2 punteros móviles para temperatura MIN y MAX › Creación simultánea multi-áreas con punteros y emisividad independientes Visualización Cursores, Central, Min. y Max. Creación Áreas Agregar Cursores Configuración Cursores Todas las respuestas. En un sólo software. Todas las temperaturas que sirven estarán siempre bajo control gracias al puntero central y a los punteros independientes que se posicionarán automáticamente sobre las temperaturas mínima y máxima. La temperatura media de un área no es más un problema, bastará simplemente crear una para conocer las temperaturas mínima, media y máxima. Tú decidirás como.
- 7. No sólo infrarrojos. Somos muy, muy sensibles. ¿Orientarse? ya no es un problema. Gracias a la tecnología PiP podrás super- poner imágenes termográficas y visibles mezclándolas entre sí, y, con el añadido de comentarios de audio y texto, cada verifica- ción tendrá siempre algo que decir. Tu ten la mente despejada; en lo demás ya pien- sa ella. Además con la grabación de vídeo IR moni- torizar en la evolución de las temperaturas en el tiempo será veloz y eficaz. * Solo THT60 e THT70 ¿Sensibilidad térmica? Hoy hace calor, hay 35,06°. Nunca hemos sido más precisos. Rangos de temperatura de -20° a 400° con una sensibilidad térmica de 0,06°, todo esto con una fluidez increible gracias a la frecuencia de refresco a 50Hz. Además configurando un umbral de temperatura de alarmas la termocámara THT nos avisará a la superación de la misma. * THT60 y THT47 = 0,08 °C. › Tecnología Picture in Picture* › Superposición de imagen termográfica y visible* › Grabación vídeo IR › Añade notas de audio › Añade notas de texto › Sensibilidad térmica 0,06°C* › Campo de temperatura -20/+400°C › Configuración alarmas de temperaturas obtenidas › Frecuencia de imagen 50Hz P.i.P. - Mini IR sobre imagen visible. P.i.P. - Mini imagen visible FUSION sobre IR. P.i.P. - Mini imagen visibile sobre IR. Selección campo de temperatura. P.i.P. - Mini IR FUSION sobre imagen visible. Opción grabar Video IR. Añade notas texto (1) y audio (2). Configuración automática Alarmas Frecuencia extrafluida imagen de 50 Hz. 1 2
- 8. No es oro todo lo que reluce. Cuestión de SPAN. ¿No quieres ser molestado? Con la regulación del SPAN podrás decidir tú las temperaturas a visualizar. De este modo te será posible liberar la pantalla de objetos no deseados y por lo tanto realizar una inspección límpia y veloz. Con la función ISOTERMA, además, será decididamente fácil resaltar las temperaturas de interés Para una medida precisa de temperatura, configurar la emisividad será un juego de niños. Está todo listo, sólo tendrás que elegir el material a inspeccionar y en lo demás pensará la termocámara THT. › Regulación automática y manual del SPAN › Creación de paletas de color personalizadas › Selección franja de temperatura de interés › Configuración Isoterma › Selección de los materiales a inspeccionar para configuración automática de la emisividad › Paleta preconfigurada de materiales siempre lista para su uso SPAN - Configuración AUTO o MANUAL. SPAN - Modificación escala temperatura. Configuración ISOTERMA. Paleta preconfigurada emisividad de materiales. Configuración Paleta de colores personalizada. Paleta de Colores personalizada. SPAN - Escala de temperatura limitada por el usuario. En función del material objetivo configurado la termocámara calibrará automáticamente la emisividad.
- 9. Con el nuevo software THT Link será posible realizar informes profesionales y detallados de forma extremadamente sencilla y rápida. Añadir punteros, crear áreas, líneas, polígonos, será inmediato. Todo gracias la nueva interfaz THT Link. THTLink. Está todo aquí. › Análisis detallados › Regulación imágenes › Creación Informes profesionales
- 10. Especificaciones técnicas Cód.HT: 1541 Cód.HT: 1539 Cód.HT: 1540 › 1. CARACTERÍSTICAS IMAGEN Térmica Tipo sensor IR Campo espectral Resolución / Pxl size Sensibilidad térmica Campo visible (FOV) Distancia enfoque mínimo IFOV (@1m) Enfoque Frecuencia imagen Paletas colores Visible Tipo de cámara de fotos › 2. VISUALIZACIÓN IMÁGENES / VÍDEO IR Tipo visualizador Función Fusión PiP Vídeo IR Salida vídeo Zoom electrónico Rotación imagen › 3. MEDIDAS Campo temperatura Unidad de medida Precisión Cursores de medida Puntero láser Linterna integrada Modos de medida Corrección emisividad Funciones de medida Análisis avanzados Alarmas sobre temperatura UFPA UFPA UFPA 8 ÷14μm 8 ÷14μm 8 ÷14μm 384 x 288 pxl / 25μm 160 x 120 pxl / 25μm 160 x 120 pxl / 25μm <0.06 °C @ 30°C <0.08 °C @ 30°C <0.08 °C @ 30°C 24.6° x 18.6° (lente 22mm) 29,8° x 22,6° (lente 7.5 mm) 29.8° x 22.6° (lente 7.5 mm) 0.3m 0.2m 0.2m 1.14mrad 3.33mrad 3.33mrad Manual con lente Manual con lente Manual con lente 50Hz 50Hz 50Hz 8 (Estándar) + 10 (Personalizables) 8 (Estándar) + 10 (Personalizables) 8 (Estándar) + 10 (Personalizables) Sensor CMOS 640x480 pxl, FOV 62.3° Sensor CMOS 640x480 pxl, FOV 62.3° -- 3.5” TFT colores, pantalla táctil capacitiva, alta luminosidad 3.5” TFT colores, pantalla táctil capacitiva, alta luminosidad 3.5” TFT colores, pantalla táctil capacitiva, alta luminosidad Imagen IR sobre Visible & Imagen Visible sobre IR Imagen IR sobre Visible & Imagen Visible sobre IR -- Grabación y guardado en tarjeta Micro SD en MPEG4 Grabación y guardado en tarjeta Micro SD en MPEG4 Grabación y guardado en tarjeta Micro SD en MPEG4 PAL / NTSC PAL / NTSC PAL / NTSC x1 ÷ x20 en modo continuo x1 ÷ x20 en modo continuo x1 ÷ x20 en modo continuo 0° ÷ 360° en pasos de 1° 0° ÷ 360° en pasos de 1° 0° ÷ 360° en pasos de 1° -20°C ÷ 400°C -20°C ÷ 400°C -20°C ÷ 400°C °C, °F, °K °C, °F, °K °C, °F, °K ±2 %lectura o ±2°C ±2% lectura o ±2°C ±2% lectura o ±2°C 3 (selección temperatura MIN, MAX, Personalizada imagen) 3 (selección temperatura MIN, MAX, Personalizada imagen) 3 (selección temperatura MIN, MAX, Personalizada imagen) Clase 2 de acuerdo con IEC 60825-1 Clase 2 de acuerdo con IEC 60825-1 -- LED luz blanca LED luz blanca -- Automático / Manual / Histograma Automático / Manual / Histograma Automático / Manual / Histograma 0.01 ÷ 1.00 + tabla interna materiales comunes 0.01 ÷ 1.00 + tabla interna materiales comunes 0.01 ÷ 1.00 + tabla interna materiales comunes Correc. autom. en función de: distancia, humedad relativa, Correc. autom. en función de: distancia, humedad relativa, Correc. autom. en función de: distancia, humedad relativa, temperatura ambiente, temperatura reflejada y offset temperatura ambiente, temperatura reflejada y offset temperatura ambiente, temperatura reflejada y offset Puntos (máx. 3), Líneas (máx. 2),Áreas (máx. 3), Isoterma Puntos (máx. 3), Líneas (máx. 2),Áreas (máx. 3), Isoterma Puntos (máx. 3), Líneas (máx. 2),Áreas (máx. 3), Isoterma Asociado a los Puntos de medida Asociado a los Puntos de medida Asociado a los Puntos de medida
- 11. › 4. GUARDADO IMÁGENES E INTERFAZ PC Memoria Formato archivo Capacidad de memoria Anotación de voz Anotación de texto Interfaz PC › 5. ALIMENTACIÓN Tipo batería Sistema de recarga Autonomía Alimentación externa › 6. CARACTERÍSTICAS GENERALES Temperatura de trabajo Humedad de trabajo Temp. almacenamiento Humedad almacenamiento Protección mecánica Shock Vibraciones Test caída Dimensiones (L x An x H) Peso (con batería) › 7. ACCESORIOS Óptica en dotación Ópticas opcionales Tarjeta Micro SD Batería recargable Li-ION Cable USB para conexión PC Cable Vídeo Alimentador CA/CC Auriculares con micrófono Manual de instrucciones Maleta rígida Cargador de baterías Adaptador para trípode Parasol ˇ S I G U E ˇ S I G U E ˇ S I G U E Tarjeta Micro SD 4GB Tarjeta Micro SD 4GB Tarjeta Micro SD 4GB JPEG estándar JPEG estándar JPEG estándar > 1000 imágenes > 1000 imágenes > 1000 imágenes 60” / imagen 60” / imagen 60” / imagen Con teclado virtual integrado Con teclado virtual integrado Con teclado virtual integrado USB 2.0 (transferencia imágenes y vídeo IR) USB 2.0 (transferencia imágenes y vídeo IR) USB 2.0 (transferencia imágenes y vídeo IR) Li-ION recargable - 7,4V 2700mAh Li-ION recargable- 7,4V 2700mAh Li-ION recargable - 7,4V 2700mAh En la termocámara o con cargador externo En la termocámara o con cargador externo En la termocámara o con cargador externo 4.5 horas de uso continuo 4.5 horas de uso continuo 4.5 horas de uso continuo Alimentador externo 100/240VCA (50/60Hz)/12VCC Alimentador externo 100/240VCA (50/60Hz)/12VCC Alimentador externo 100/240VCA (50/60Hz)/12VCC -20°C ÷ 50°C -20°C ÷ 50°C -20°C ÷ 50°C 10% ÷ 90%HR 10% ÷ 90%HR 10% ÷ 90%HR -40°C ÷ 70°C -40°C ÷ 70°C -40°C ÷ 70°C 10% ÷ 90%HR 10% ÷ 90%HR 10% ÷ 90%HR IP65 de acuerdo con IEC529 IP65 de acuerdo con IEC529 IP65 de acuerdo con IEC529 25G, de acuerdo con IEC60068-2-29 25G, de acuerdo con IEC60068-2-29 25G, de acuerdo con IEC60068-2-29 2G, de acuerdo con IEC60068-2-6 2G, de acuerdo con IEC60068-2-6 2G, de acuerdo con IEC60068-2-6 2m 2m 2m 243 x 103 x 160mm 243 x 103 x 160mm 243 x 103 x 160mm 0.92kg 0.92kg 0.92kg 22 mm f/1.0 7,5 mm f/1.0 7,5 mm f/1.0 11 / 38 mm 11 / 22 / 33 mm -- 2x 2x 1x Opcional Opcional

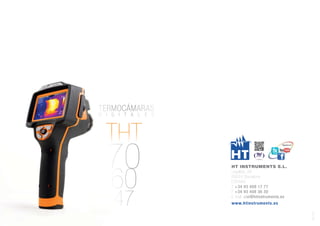

- 12. AASSTTEERRMMMOOOCCÁÁMMMAAARRAA SSDD I GG I T AA L EE HT INSTRUMENTS S.L. Legalitat, 89 08024 Barcelona ESPAÑA T +34 93 408 17 77 F +34 93 408 36 30 E-mail: cial@htinstruments.es www.htinstruments.es AR1418
