Control de Acceso X7
Manual de Usuario
1
(1)Remueva los tornillos de
la parte de abajo.
(4)Fije el equipo en la tapa
trasera.
(5)Coloque nuevamente el tornillo.
(2)Retire la tapa trasera. (3)Fije la tapa trasera en la
pared de acuerdo al papel
de montaje
1.Instalación de equipo
Instalación en Pared
2.Estructura y Función
Función de Control de Acceso:
(1)Si se verifica un usuario registrado el
dispositivo exportará la señal para abrir la puerta.
(2)El sensor de puerta detectará el estado de
encendido y apagado, si la puerta está abierta o
mal cerrada y activará la señal de alarma (valor
digital). (3)Si el dispositivo es retirado ilegalmente
este exportará una señal de alarma. (4)Se puede
conectar un botón liberador de forma interna para
abrir la puerta(5)Es soportado un timbre de puerta.
2
3.Conexión de Electro-Imán
Precaución: No opere cuando se encuentra alimentado!
(1) El sistema soporta NO LOCK y NC LOCK.por ejemplo NO LOCK
(Normalmente abierto en el encendido) es conectado al aterminal ’NO’ y el NC
LOCK es conectado a la terminal ‘NC’ .
(2) Cuando el Electro-Imán (LOCK) es conectado usted necesitará un diodo
FR107 conectado en paralelo (Incluido en el paquete) para evitar que la FEM de
(I)Compartir alimentación con Electro-Iman :
Equipo compartiendo
alimentación:
ULOCK=12V,
I-ILOCK>1A…… 1 Y
el Electro-imán esta cerca
del equipo.
(II) Sin compartir la alimentación con el Electro-Iman:
El equipo no esta
compartiendo la alimentación:
A.ULOCK=12V
I-ILOCK≤1A;
B.ULOCK≠12V;
C.El Electro-iman se
encuentra muy apartado del
equipo.
autoinducción afecte al sistema, recuerde no invertir las polaridades.
3
4.Connected with Other Parts: 5.Connect with Power:4.Connected with Other Parts: 5.Connect with Power:4.C
Salida de voltaje ≤ DC 12V para Alarma
onectado con otras partes: 5.Alimentación:
Entrada DC 12V, 500mA(50mA
standby) Positivo conectada a‘+12V’,
negativo conectadao a’GND’ (no
cambiar polaridades).
4

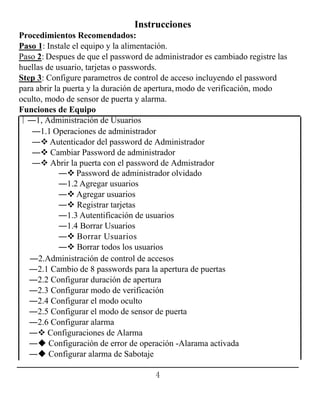

Instrucciones
Procedimientos Recomendados:
Paso 1: Instale el equipo y la alimentación.
Paso 2: Despues de que el password de administrador es cambiado registre las
huellas de usuario, tarjetas o passwords.
Step 3: Configure parametros de control de acceso incluyendo el password
para abrir la puerta y la duración de apertura, modo de verificación, modo
oculto, modo de sensor de puerta y alarma.
Funciones de Equipo
∣―1, Administración de Usuarios
―1.1 Operaciones de administrador
― Autenticador del password de Administrador
― Cambiar Password de administrador
― Abrir la puerta con el password de Admistrador
― Password de administrador olvidado
―1.2 Agregar usuarios
― Agregar usuarios
― Registrar tarjetas
―1.3 Autentificación de usuarios
―1.4 Borrar Usuarios
― Borrar Usuarios
― Borrar todos los usuarios
―2.Administración de control de accesos
―2.1 Cambio de 8 passwords para la apertura de puertas
―2.2 Configurar duración de apertura
―2.3 Configurar modo de verificación
―2.4 Configurar el modo oculto
―2.5 Configurar el modo de sensor de puerta
―2.6 Configurar alarma
― Configuraciones de Alarma
― Configuración de error de operación -Alarama activada
― Configurar alarma de Sabotaje
5
― Configurar retardo de alarma para sensor de puerta
Intrucciones de operación
1.Administración de usuarios
1.1Operaciones de administrador
Para asegurar la seguridad de los datos del dispositivo puede operar el aparato
sólo después de la contraseña de administrador.
Autentificación de password de administrador
☺Nota: El Password de administrador por defecto es 1234 se recomienda
cambiarlo al inicio de la operación del equipo.
Cambiar el password de Administrador
☺Nota: El password de 4 digitos sera automaticamente verificado. Para password
de menos de 4 digitos presione # para entrar al proceso de verificación.
Abrir la puerta con el password de administrador
6
☺Nota: Esta función puede ser usada para abrir la puerta.
Si el password de administrador es olvidado
Si la contraseña del administrador se olvida puede utilizar el botón tamper para
restablecer la contraseña de administrador, presionelo de entre 30 a 60 segundos
despues de desmontar el dispositivo de la pared o puerta.
1.2 Agregar usuarios
Registro la huella digital o tarjeta de un usuario.
Agregar Usuarios
☺ Nota:1.En el proceso de registro el ID del usuario se le dará automaticamente.
El equipo entrará en preceso de registro del siguiente usuario una vez completado
el registro de cualquier usuario.
2. El proceso de registro puede fallar debido a la mala calidad de la huella o si la
tarjeta ya ha sido registrada.
7
2. Coloque la huella, pase
la tarjeta o entre password.
Oprima # despues de
ingresar un password.
Solo despues de que el indicador se torne en verde podrá seguir con los
demás registros.
Registro de Tarjetas en lotes
Nota: Deberá borrar todos los usuarios registrados en el equipo antes de registrar
tarjetas por lotes para que estas se registren con numeros de ID consecutivos.
1.3 Autentificación de usuarios
Autentificación de usuarios' Huellas/Tarjetas/Passwords
Despues de que el equipo es alimentado entrará al estado de autentificación para
que los usuarios puedan hacer uso del mismo y realizar aperturas de la puerta.
1. Equipo en estado de
autentificación.
SI 3. La autentificación es
completada.
Si Falla el proceso.
(El indicador se tornará rojo
y emitirá tres beeps.)
8
1.4 Borrar Usuarios
Borre un usuario registrado con huella o tarjeta o borre a todos los usuarios.
Borrar un usuario
3.Ingrese ID de usuario,
coloque la huella o pase la
tarjeta.
4. Determinar si el
usuario es auténtico.
Borrar todos los Usuarios
☺Nota: Presione # despúes de ingresar un password de autentificación. Las
puertas se abrirán si este password corresponde a uno de los ocho relacionados a
la apertura (el password inicial de aperura es 8888. Acerca de como cambiar los
passwords para la apertura de puerta vea 2.1 Cambiar password para apertura de
puerta.
☺Nota: 1. En el proceso de ingresar un ID de usuario, IDs de 5 digitos son
automaticamente verificados. Para IDs de menos de 5 digitos, presione # para
ingresar al proceso de verificación.
2. El equipo automaticamente entrará al proceso de borrado del siguiente usuario
cuando se finaliza el proceso de borrado de un usuario.
1. El password de
administrador es verificado.
2. Presione 2.
(El indicador se tornará verde
y realizará un largo beep.)
Si Falla el proceso.
(El indicador se tornará rojo
y emitirá 3 beeps.)
5. El usuario es borrado.
6. Salir.
(Presione * o no opere en 20
segundos.)
SI
9
☺Nota: Presione 9 para confirmación automática (otros valores se consideran
invalidos), si ingresa un valor invalido el indicador se tornará rojo y el equipo
realizará un largo beep sacandolo enseguida del proceso.
2.Administración de Control de acceso
2.1 Cambie los passwords para apertura de puerta
☺Nota: 1. Si usted asigna el mismo password para todos los passwords, éste
será bloqueado al ser utilizado y por defecto bloqueará los demás passwords
10
Modo 1(numero 1) PW Verificacion de solo password
Modo 2(numero 2) RF Verificacion de solo tarjeta
Modo 3(numero 3) FP Verificacion de solo huella dactilar
2.2 Configurar Duración de Apertura
2.3 Configurar modo de Verificación
Modo de
Verificación
☺Note: 1. Los detalles de los distintos modos de verificación se muestran a
continuación:
Tipo Descripción
11
Modo 4(numero 4) FP/PW/RF Huella o Password o Tarjeta
Modo 5(numero 5) RF&PW Tarjeta + Password
Modo 6(numero 6) FP&PW Huella + Password
2.5 Configurar modo de sensor
El sensor de puerta incluye tres modos:
NADA: No existe sensor y el switch no sera usado (3).
2.4 Configurar Modo Oculto
Si el modo oculto se encuentra habilitado, el indicador está apagado cuando el
modo oculto está en el modo de reposo.
☺Nota: El indicador parapadea para indicar el estatus del equipo cuando los
usuarios verifícan mediante huellas, passwords o tarjetas.
NO: La chapa estará abierta siempre y cuando la puerta esté abierta (2).
NC: La chapa se cerrará despues de que la puerta sea cerrada (1).
12
2.6 Configurar alarma
Nota:Si se activa una alarma el timbre del dispositivo generará una alarma 0.3
segundos más tarde, la alarma se conecta a una alerta. La alarma se puede
terminar después de que un usuario es verificado.
Configurar Alarma de error de operación-Triggered
Se generan alarmas si un usuario falla la verificacion despues de tres intentos. La
verificación del administrador no sera permitida dentro de los 20 segundos
después de que se genera una alarma.
☺Nota: Esta opción deberá ser configurada solo si se utiliza un sensor de puerta.
13
Configurar alarma de sabotaje (tamper alarm)
Si ésta alarma esta habilitada es por que el equipo se encuantra fuera de
su base,
Configurar si se activa la alarma de sabotaje.
el conmutador, se generará una alarma, este periodo de tiempo es considerado
como el "retardo de sensor de puerta”.
Configurar alarma de retardo en el sensor de puerta
Sen. Retardo (retardo sensor de puerta): indica el retraso en la comprobación
del sensor de la puerta después de que la puerta fue abierta. Si el estado de sensor
de la puerta es incompatible con el estado normal establecido por
14
☺Nota: Los valores de 3 dígitos son automáticamente verificados, para valores
menores de 3 dígitos presione # para entrara al proceso de verificación. Valores
mayores de 254 se consideran inválidos
