111.010

NORMA TÉCNICA NTP 111.010
PERUANA 2003
Comisión de Reglamentos Técnicos y Comerciales - INDECOPI
Calle de La Prosa 138, San Borja (Lima 41) Apartado 145 Lima, Perú
GAS NATURAL SECO. Sistema de tuberías para
instalaciones internas industriales
NATURAL DRY GAS. Piping system for industrial installations
2003-11-27
1ª Edición
R.0114-2003/INDECOPI-CRT.Públicada el 2003-12-17 Precio basado en 38 páginas
I.C.S.: 75.180.01 ESTA NORMA ES RECOMENDABLE
Descriptores: Gas natural seco, tuberías, instalaciones eléctricas

i
ÍNDICE
página
ÍNDICE i
PREFACIO i
1. ALCANCE 1
2. REFERENCIAS NORMATIVAS 1
3. CAMPO DE APLICACIÓN 6
4. DEFINICIONES 6
5. SELECCIÓN DEL MATERIAL DEL SISTEMA DE TUBERÍAS 10
6. SELECCIÓN DEL MATERIAL DE LAS TUBERÍAS EN FUNCIÓN DE SU
UBICACIÓN. 11
7. SELECCIÓN DEL MATERIAL DE LAS TUBERÍAS EN FUNCIÓN DEL
DIÁMETRO 12
8. ESPECIFICACIONES TÉCNICAS DE LAS TUBERÍAS 12
9. ESPECIFICACIONES TÉCNICAS DE LOS ACCESORIOS 14
Y BRIDAS
10. ESPECIFICACIONES TÉCNICAS DE LAS VÁLVULAS 15
11. ESPECIFICACIÓN TÉCNICA PARA EL SISTEMA DE 15
SEGURIDAD DEL EQUIPO DE CONSUMO
12. EQUIPOS DE REGULACIÓN Y MEDICIÓN 16
13. USO DE VÁLVULAS 17
14. DISEÑO Y DIMENSIONAMIENTO DEL SISTEMA DE TUBERÍAS 18
15. CONSTRUCCIÓN DEL SISTEMA DE TUBERÍAS 23
16. TÉCNICAS PARA REALIZAR LAS UNIONES DE TUBERÍAS 26

ii

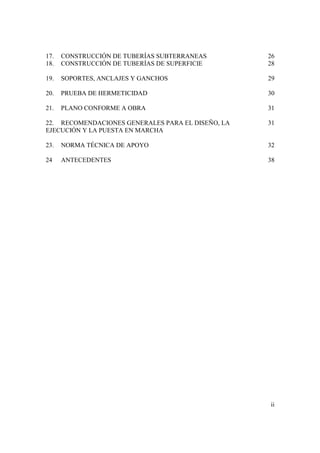

17. CONSTRUCCIÓN DE TUBERÍAS SUBTERRANEAS 26
18. CONSTRUCCIÓN DE TUBERÍAS DE SUPERFICIE 28
19. SOPORTES, ANCLAJES Y GANCHOS 29
20. PRUEBA DE HERMETICIDAD 30
21. PLANO CONFORME A OBRA 31
22. RECOMENDACIONES GENERALES PARA EL DISEÑO, LA 31
EJECUCIÓN Y LA PUESTA EN MARCHA
23. NORMA TÉCNICA DE APOYO 32
24 ANTECEDENTES 38

iii

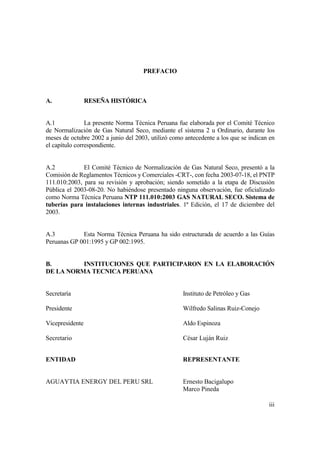

PREFACIO
A. RESEÑA HISTÓRICA
A.1 La presente Norma Técnica Peruana fue elaborada por el Comité Técnico
de Normalización de Gas Natural Seco, mediante el sistema 2 u Ordinario, durante los
meses de octubre 2002 a junio del 2003, utilizó como antecedente a los que se indican en
el capítulo correspondiente.
A.2 El Comité Técnico de Normalización de Gas Natural Seco, presentó a la
Comisión de Reglamentos Técnicos y Comerciales -CRT-, con fecha 2003-07-18, el PNTP
111.010:2003, para su revisión y aprobación; siendo sometido a la etapa de Discusión
Pública el 2003-08-20. No habiéndose presentado ninguna observación, fue oficializado
como Norma Técnica Peruana NTP 111.010:2003 GAS NATURAL SECO. Sistema de
tuberías para instalaciones internas industriales. 1ª Edición, el 17 de diciembre del
2003.
A.3 Esta Norma Técnica Peruana ha sido estructurada de acuerdo a las Guías
Peruanas GP 001:1995 y GP 002:1995.
B. INSTITUCIONES QUE PARTICIPARON EN LA ELABORACIÓN
DE LA NORMA TECNICA PERUANA
Secretaría Instituto de Petróleo y Gas
Presidente Wilfredo Salinas Ruiz-Conejo
Vicepresidente Aldo Espinoza
Secretario César Luján Ruiz
ENTIDAD REPRESENTANTE
AGUAYTIA ENERGY DEL PERU SRL Ernesto Bacigalupo
Marco Pineda

iv

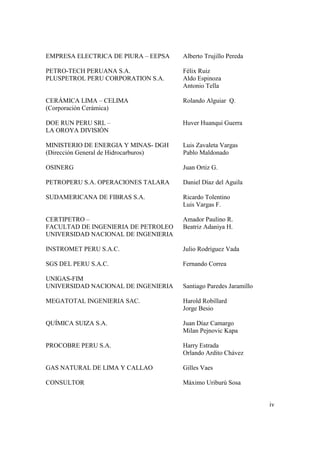

EMPRESA ELECTRICA DE PIURA – EEPSA Alberto Trujillo Pereda
PETRO-TECH PERUANA S.A. Félix Ruiz
PLUSPETROL PERU CORPORATION S.A. Aldo Espinoza
Antonio Tella
CERÁMICA LIMA – CELIMA Rolando Alguiar Q.
(Corporación Cerámica)
DOE RUN PERU SRL – Huver Huanqui Guerra
LA OROYA DIVISIÓN
MINISTERIO DE ENERGIA Y MINAS- DGH Luis Zavaleta Vargas
(Dirección General de Hidrocarburos) Pablo Maldonado
OSINERG Juan Ortiz G.
PETROPERU S.A. OPERACIONES TALARA Daniel Díaz del Aguila
SUDAMERICANA DE FIBRAS S.A. Ricardo Tolentino
Luis Vargas F.
CERTIPETRO – Amador Paulino R.
FACULTAD DE INGENIERIA DE PETROLEO Beatriz Adaniya H.
UNIVERSIDAD NACIONAL DE INGENIERIA
INSTROMET PERU S.A.C. Julio Rodríguez Vada
SGS DEL PERU S.A.C. Fernando Correa
UNIGAS-FIM
UNIVERSIDAD NACIONAL DE INGENIERIA Santiago Paredes Jaramillo
MEGATOTAL INGENIERIA SAC. Harold Robillard
Jorge Besio
QUÍMICA SUIZA S.A. Juan Díaz Camargo
Milan Pejnovic Kapa
PROCOBRE PERU S.A. Harry Estrada
Orlando Ardito Chávez
GAS NATURAL DE LIMA Y CALLAO Gilles Vaes
CONSULTOR Máximo Uriburú Sosa

PERUANA 1 de 38

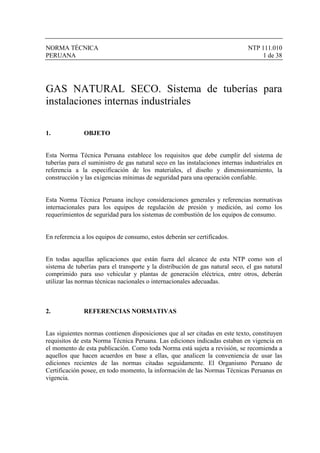

GAS NATURAL SECO. Sistema de tuberías para
instalaciones internas industriales
1. OBJETO
Esta Norma Técnica Peruana establece los requisitos que debe cumplir del sistema de
tuberías para el suministro de gas natural seco en las instalaciones internas industriales en
referencia a la especificación de los materiales, el diseño y dimensionamiento, la
construcción y las exigencias mínimas de seguridad para una operación confiable.
Esta Norma Técnica Peruana incluye consideraciones generales y referencias normativas
internacionales para los equipos de regulación de presión y medición, así como los
requerimientos de seguridad para los sistemas de combustión de los equipos de consumo.
En referencia a los equipos de consumo, estos deberán ser certificados.
En todas aquellas aplicaciones que están fuera del alcance de esta NTP como son el
sistema de tuberías para el transporte y la distribución de gas natural seco, el gas natural
comprimido para uso vehicular y plantas de generación eléctrica, entre otros, deberán
utilizar las normas técnicas nacionales o internacionales adecuadas.
2. REFERENCIAS NORMATIVAS
Las siguientes normas contienen disposiciones que al ser citadas en este texto, constituyen
requisitos de esta Norma Técnica Peruana. Las ediciones indicadas estaban en vigencia en
el momento de esta publicación. Como toda Norma está sujeta a revisión, se recomienda a
aquellos que hacen acuerdos en base a ellas, que analicen la conveniencia de usar las
ediciones recientes de las normas citadas seguidamente. El Organismo Peruano de
Certificación posee, en todo momento, la información de las Normas Técnicas Peruanas en
vigencia.

PERUANA 2 de 38
2.1 Normas Técnicas Peruanas
2.1.1 NTP 342.522:2002 Cobre y aleaciones de cobre. Desde Parte 1
hasta parte 20
2.1.2 NTP 342.052:2000 Cobre y aleaciones de cobre. Tubos redondos
de cobre sin costura, para gas y agua
2.2 Normas Técnicas Internacionales
2.2.1 ISO 7-1:1994 Pipe threads where pressure – tight joints are
made on the threads. Part 1: dimensions,
tolerances and designation
2.2.2 ISO 22811:2000 Pipe threads where pressure – tight joints are
not made on the threads. Part 1: dimensions,
tolerances and designation
2.2.3 ISO 14313:1999 Petroleum and natural gas industries – pipeline
transportation system – pipe line valve
2.2.4 ISO 4437:1997 Buried PE pipes for the supply of gaseous
fuels – metric series – specification
2.2.5 ISO 8085:2001 PE fittings for the supply of gaseous fuels –
metrics series – Part. 1, Part. 2, and Part 3
2.3 Normas Técnicas Regionales
2.3.1 CEN EN 12279:2000 Service Lines – Functional Requirements

PERUANA 3 de 38
2.3.2 CEN EN 12186:2000 Gas Supply Systems – Gas Pressure
Regulating Stations for Transmission and
Distribution – Functional Requirements
2.3.3 CEN EN 1776:1998 Gas Supply Systems – Natural Gas Measuring
Stations – Functional Requirements
2.3.4 CEN EN 1359:1998 Gas Meters – Diaphragm gas meters
2.3.5 CEN EN 12480:2002 Gas meters – rotary displacement gas meters
2.3.6 CEN EN 334:1999 Gas Pressure Regulators for inlet pressures up
to 100 bar
2.4 Normas Técnicas de Asociación
2.4.1 ASTM A539:1999 Standard specification for electric resistance-
welded coiled steel tubing for gas and fuel oil
lines
2.4.2 ASTM A254:1997 Standard specification for cooper brazed steel
tubing
2.4.3 ASTM A 53:1998 Standard Specification for Pipe, Steel, Black
and Hot-Dipped, Zinc-Coated Welded and
Seamless
2.4.4 ASTM A 106:1999 Standard Specification for Seamless Carbon
Steel Pipe for High-Temperature Service
2.4.5 ASTM B 837:1995 Standard Specification for Seamless Copper
Tube for Natural Gas and Liquefied Petroleum
(LP) Gas Fuel Distribution Systems

PERUANA 4 de 38
2.4.6 ASTM B 88:1996 Specification for Seamless Copper Water Tube
2.4.7 ASTM B 280:2002 Specification for seamless cooper tube for air
conditioning and refrigeration field services
2.4.8 ASTM A 193M:2003 Alloy-steel and stainless steel bolting materials
for high-temperature service
2.4.9 ASTM A 194M:2003 Carbon and alloy steel nuts for bolts for high-
pressure and high temperature service
2.4.10 ASTM D 2513:2003 Thermoplastic gas pressure pipe, tubing and
fittings
2.4.11 ASTM D 2774:2001 Standard practice for underground installation
of thermoplastic pressure piping
2.4.12 ANSI/AGA LC1:2001 Interior Fuel Gas Piping System Using
Corrugated Stainles steel Tubing
2.4.13 ANSI B16.18: Cast copper alloy solder joint pressure fittings
2.4.14 ANSI/ASME B16.10:2000 Cast iron pipe flange and flange fittings
2.4.15 ANSI/ASME B1.20.1:1992 Screw Threads - Pipe Threads, General
Purpose (inch)
2.4.16 ANSI/ASME B 36.10:2000 Welded and seamless wrought steel pipe
2.4.17 ASME B16.20:2000 Standard for ring – joint gaskets and grooves
for steel pipe flange

PERUANA 5 de 38
2.4.18 ANSI B16.18:2000 Cast cooper alloy soldier joint pressure fittings
2.4.19 ASME B 16.4:1998 Cast iron threaded fitting
2.4.20 ANSI-MSSSP58 Pipe hangers and supports-materials, design
and manufacturer
2.4.21 ANSI B 109:2000 Diaphragm-type Gas Displacement Meters.
Partes 1 y 2
2.4.22 ANSI 109.3:2000 Rotary-type Gas Displacement Meters
2.4.23 ANSI B 109.4:1998 Self-operated diaphragm-type natural gas
service regulators
2.4.24 API 5L:2002 Line Pipe
2.4.25 API 6D:2002 Pipeline valves
2.5 Normas Técnicas Nacionales
2.5.1 CEN UNE-EN 746-1:1997 Equipos de tratamiento térmico industrial:
Parte 1: Requisitos comunes de seguridad para
equipos de tratamiento térmico industrial
2.5.2 CEN UNE-EN 746-2:1997 Equipos de tratamiento térmico industrial:
Parte 2: Requisitos de seguridad para la
combustión y los sistemas de manutención de
combustibles
2.5.3 CEN prEN 1555:2002 Plastic piping system for gas supply –
Polyethylene (PE). Partes 1 a 4

PERUANA 6 de 38
2.5.4 CEN UNE-EN 12007-2:2000 Polyethylene pipe Installations
2.5.5 DIN 30670:1991 Polyethylene coatings for steel pipes and
fitting
2.5.6 MSS SP-25 Standard marking system for valves, fittings,
flanges and unions
3. CAMPO DE APLICACIÓN
Esta Norma Técnica Peruana se aplica únicamente a las instalaciones industriales donde el
gas natural seco deberá ser usado como combustible y tiene como alcance el sistema de
tuberías con presiones hasta 400 kPa incluido (4 bar incluido), que van desde la salida de
la Estación de Regulación de Presión y Medición Primaria (ERPMP) hasta los puntos de
conexión de los equipos de consumo.
4. DEFINICIONES
Para los propósitos de esta Norma Técnica Peruana se aplican las siguientes definiciones:
4.1 accesorio (fitting): En un sistema de tuberías es usado como un elemento
de unión, tal como un codo, una curva de retorno, una "tee", una unión, un reductor con
rosca en sus extremos ("bushing"), una cruz, o una tubería corta con rosca en sus extremos
("nipple"). No incluye artículos tales como una válvula o un regulador de presión.
4.2 aguas abajo: Se entiende por “aguas abajo de” o “corriente abajo de” a la
expresión que ubica a un determinado objeto que se encuentra instalado después del punto
de referencia en el sentido de la circulación del fluido.
4.3 aguas arriba: Se entiende por “aguas arriba de” o “corriente arriba de” a la
expresión que ubica a un determinado objeto que se encuentra instalado antes del punto de
referencia en el sentido de la circulación del fluido.

PERUANA 7 de 38
4.4 aprobado: Aceptable por la entidad competente.
4.5 entidad competente: Es el ente gubernamental responsable de verificar la
correcta aplicación de cualquier parte de esta NTP o el funcionario o la agencia designada
por esta entidad para ejercitar tal función.
4.6 certificado: Se aplica este término para cualquier accesorio, componente,
equipo de consumo, o para la instrucción de instalación del fabricante, el cual es
investigado e identificado por una organización designada para comprobar que cumple con
los estándares reconocidos o con los requisitos aceptados para la prueba.
La certificación implica pruebas y es realizada por una organización reconocida encargada
de dicha prueba. Esta es realizada de acuerdo con estándares reconocidos, o con los
requisitos de construcción y desempeño. La certificación es reconocida generalmente por
un sello de certificación o una etiqueta.
4.7 combustión: Proceso químico de oxidación rápida entre un combustible y
un comburente que produce la generación de energía térmica y luminosa, acompañada por
la emisión de gases de combustión y en ciertos casos partículas sólidas.
4.8 componente: Una parte esencial de un equipo de consumo que es capaz de
realizar una función(es) independiente(s) y contribuir a la operación del equipo. Un
ejemplo de un componente es un termostato. El termostato es capaz de una operación
independiente, y contribuye a la operación del aparato controlando su ciclo de encendido-
apagado.
4.9 condensado (condensación): Un líquido separado del gas natural seco
(inclusive gas combustible) debido a una reducción en la temperatura o a un aumento en la
presión.
4.10 distribuidor: Concesionario que realiza el servicio público de suministro de
gas natural seco por red de ductos a través del sistema de distribución.
4.11 equipo de consumo: Un artefacto para convertir gas natural seco en energía
e incluye a todos sus componentes. Puede ser una caldera, un horno industrial, etc.

PERUANA 8 de 38
4.12 estación de regulación de presión y medición primaria (ERPMP):
Conjunto de elementos instalados con el propósito de reducir y regular automáticamente la
presión del fluido aguas abajo del punto de entrega y medir los volúmenes de gas
consumidos. Asimismo, asegura que la presión no sobrepase de un límite prefijado ante
fallas eventuales.
4.13 estación de regulación de presión secundaria (subestación): Conjunto de
elementos instalados con el propósito de reducir y regular automáticamente la presión del
fluido aguas a abajo de la Estación de Regulación de Presión y Medición Primaria. Su
utilización se requiere cuando la presión de trabajo del equipo de consumo difiere de la
presión de la ERPMP regulada y asignada.
4.14 empresa instaladora de gas: Persona natural o jurídica debidamente
calificada y registrada ante la entidad competente para poder ejecutar, reparar o modificar
instalaciones internas de gas natural seco, y cuyo representante es una persona
experimentada o entrenada, o ambos en tal trabajo y ha cumplido con los requisitos de la
entidad competente.
4.15 medidor: Instrumento utilizado para cuantificar el volumen de gas natural
seco que fluye a través de un sistema de tuberías.
4.16 presión de diseño: Es la presión máxima que puede alcanzar la instalación,
valor con el que debe dimensionarse la misma y seleccionarse los materiales.
4.17 presión máxima admisible de operación (MAPO): Es la presión de
operación máxima que puede alcanzar la instalación en condiciones de máxima demanda.
4.18 presión de prueba: Presión a la cual es sometida el sistema antes de entrar
en operación con el fin de garantizar su hermeticidad.
4.19 presión de operación: Presión a la que deben operar satisfactoriamente las
tuberías, accesorios y componentes que están en contacto con el gas natural seco en un
sistema de tuberías. Esta será como máximo igual a la MAPO.
4.20 purga: Eliminación de un fluido no deseado (gaseoso o líquido) del sistema.

PERUANA 9 de 38
4.21 ramal (tubería lateral): Es la parte de un sistema de tuberías que conduce
gas natural seco desde la tubería principal de la instalación interna a un equipo de
consumo.
4.22 regulador de presión: Dispositivo que reduce la presión del fluido que
recibe y la mantiene constante, independientemente de los caudales que permite pasar y de
la variación de la presión aguas arriba del mismo, dentro de los rangos admisibles. La
regulación puede efectuarse en una o varias etapas.
4.23 revestimiento: Sistema de protección de superficies metálicas contra la
corrosión mediante el sellado de la superficie.
4.24 SDR: Relación entre el diámetro nominal externo de una tubería de
polietileno y su espesor nominal de pared
4.25 separador/filtro: Conjunto de elementos prefabricados que responden a un
proyecto particular y que se destinan a retener partículas sólidas y/o líquidas contenidas en
el gas natural seco.
4.26 tubería de superficie o aérea: Tubería a la vista, que no está en contacto
con el suelo ni está empotrada en la pared.
4.27 tubería empotrada/oculta: Tubería que, cuando está ubicada en una pared,
en el piso, o en el techo de una construcción terminada, esta escondida de la vista y sólo
puede ser expuesta por el uso de una herramienta. No se aplica a la tubería que pasa a
través de una pared o división.
4.28 válvula: Instrumento colocado en la tubería para controlar o bloquear el
suministro de gas natural seco hacia cualquier sección de un sistema de tuberías o de un
aparato de consumo.
4.29 válvula de alivio por venteo: Un artefacto diseñado para abrirse a fin de
prevenir un aumento de la presión del gas natural seco en exceso, de un valor especificado
debido a una emergencia o una condición anormal.

PERUANA 10 de 38
4.30 válvula de servicio: Es una válvula de cierre general del suministro del gas
natural seco, instalada fuera del predio del usuario final, y ubicada en la línea de servicio
de la Distribuidora. La válvula de servicio constituye el punto de entrega del gas del
Distribuidor al usuario industrial.
4.31 válvula de seguridad de cierre rápido: Una válvula que corta
automáticamente el suministro de gas natural seco en el sistema de tuberías.
4.32 válvula unidireccional (back check): Una válvula que está normalmente
cerrada y permite el flujo en sólo una dirección.
5. SELECCIÓN DEL MATERIAL DEL SISTEMA DE TUBERÍAS
5.1 En las instalaciones internas industriales se podrán utilizar los siguientes
tres materiales: acero, cobre y polietileno (PE).
5.2 La selección del material se hará entre otros, en función de:
- El lugar en que se ubicará la tubería
- La presión
- El diámetro necesario
- Los riesgos de corrosión específicos
- Circunstancias o factores de deterioro específicos.
- La disponibilidad del material en el mercado local
5.3 No se podrán usar otros materiales tales como: caucho, policloruro de vinilo
(PVC), asbesto-cemento, hierro fundido, plomo, y tuberías de polietileno destinadas a
aplicaciones distintas que no cumplan con normas específicas para gas natural (por
ejemplo distribución de agua).

PERUANA 11 de 38
5.4 Las tuberías y los accesorios retirados de una instalación de gas natural
seco, o de una instalación que ha transportado gas licuado de petróleo (GLP) pueden ser
vueltos a emplear para conducir gas natural seco, siempre que:
5.4.1 Se determine que las tuberías y los accesorios que se van a reutilizar
cumplan con las exigencias de la presente NTP; y
5.4.2 Las tuberías y los accesorios que van a ser reutilizados hayan sido
limpiados, inspeccionados, probados y cumplan con los requerimientos de la presente
NTP.
5.5 Las instalaciones industriales existentes cuyo sistema de tuberías está
transportando GLP, pueden ser vueltos a emplear para conducir el gas natural seco,
siempre que, las tuberías y accesorios cumplan con las exigencias normativas y
consideraciones para los materiales y las pruebas de hermeticidad indicadas en la presente
NTP.
6. SELECCIÓN DEL MATERIAL DE LA TUBERÍA EN FUNCIÓN DE
SU UBICACION
La siguiente Tabla nos indica el material de la tubería en función de su ubicación espacial.
TABLA 1 - Material de la tubería en función de la ubicación
Tubería subterránea Tubería de superficie
acero revestido / PE / cobre revestido acero pintado / cobre
6.1 El revestimiento
6.1.1 Las tuberías de acero subterráneas deberán ser protegidas contra la
corrosión con un revestimiento adecuado. Si este revestimiento es de polietileno, deberá

PERUANA 12 de 38
ser conforme a la norma DIN 30670 o equivalente. El uso de cintas o pinturas epoxílicas
estarán sujetos a aprobación por la entidad competente.
6.1.2 Las tuberías de acero de superficie serán protegidas contra la corrosión con
pintura o galvanización, o ambas.
6.1.3 Las tuberías de cobre enterradas contarán con un revestimiento para su
adecuada protección anticorrosiva y mecánica.
7. SELECCIÓN DEL MATERIAL DE LA TUBERÍA EN FUNCIÓN
DEL DIÁMETRO
7.1 En las tuberías de PE y acero no se especifican límites; sin embargo, estas
deberán tener dimensiones y características que cumplan con las normas técnicas
referenciadas en esta NTP.
7.2 En las tuberías de cobre el diámetro no deberá exceder 29 mm .
7.3 De manera general se evitará, para las tuberías metálicas, el uso de
diámetros muy pequeños (inferiores a 12,7 mm (1/2”)) que podrían ser susceptibles de ser
involuntariamente dañados o doblados.
8. ESPECIFICACIONES TÉCNICAS DE LAS TUBERIAS
8.1 Tuberías de acero rígido
8.1.1 Las tuberías de acero deberán cumplir con la última edición de las normas:
API 5L, ASTM A 53, ASTM A 106 ó ANSI/ASME B 36.10 o equivalente.

PERUANA 13 de 38
8.2 Tuberías de polietileno
8.2.1 Las tuberías de polietileno deberán cumplir con la última edición de las
normas: ISO 4437, CEN prEN 1555, también es aplicable en las instalaciones internas
industriales la norma ASTM D 2513.
8.3 Tuberías de cobre
8.3.1 Las tuberías de cobre para gas natural deberán cumplir con las normas:
ASTM 837, ASTM B88, NTP 342.052 ó equivalente, con referencia principalmente a las
tuberías tipo K o L, o tubería equivalente en unidades métricas.
8.3.2 Estas tuberías no deben utilizarse cuando el gas suministrado tenga un
contenido de sulfuro de hidrógeno superior en promedio a 0,7 mg por cada 100 litros
estándar de gas natural seco.
8.4 Tuberías metálicas flexibles
El propósito de la tubería metálica flexible es de disipar vibraciones, prevenir la
transmisión de esfuerzos, acomodar la expansión o contracción térmica, evitar la flexión
excesiva, facilitar la instalación, entre otros, en el sistema de tuberías.
8.4.1 Se permitirá el uso de tubería flexible sin costura de cobre y acero, siempre
que el gas transportado no contenga elementos o sustancias que causen corrosión en estos
materiales.
8.4.2 La tubería flexible de acero debe cumplir con la ASTM A539 ó la ASTM
A254.
8.4.3 La tubería flexible de acero corrugado debe cumplir la ANSI/AGA LC1, en
cuanto a su construcción, instalación y requisitos de funcionamiento.

PERUANA 14 de 38

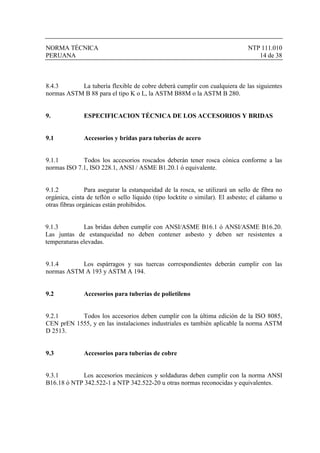

8.4.3 La tubería flexible de cobre deberá cumplir con cualquiera de las siguientes
normas ASTM B 88 para el tipo K o L, la ASTM B88M o la ASTM B 280.
9. ESPECIFICACION TÉCNICA DE LOS ACCESORIOS Y BRIDAS
9.1 Accesorios y bridas para tuberías de acero
9.1.1 Todos los accesorios roscados deberán tener rosca cónica conforme a las
normas ISO 7.1, ISO 228.1, ANSI / ASME B1.20.1 ó equivalente.
9.1.2 Para asegurar la estanqueidad de la rosca, se utilizará un sello de fibra no
orgánica, cinta de teflón o sello líquido (tipo locktite o similar). El asbesto; el cáñamo u
otras fibras orgánicas están prohibidos.
9.1.3 Las bridas deben cumplir con ANSI/ASME B16.1 ó ANSI/ASME B16.20.
Las juntas de estanqueidad no deben contener asbesto y deben ser resistentes a
temperaturas elevadas.
9.1.4 Los espárragos y sus tuercas correspondientes deberán cumplir con las
normas ASTM A 193 y ASTM A 194.
9.2 Accesorios para tuberías de polietileno
9.2.1 Todos los accesorios deben cumplir con la última edición de la ISO 8085,
CEN prEN 1555, y en las instalaciones industriales es también aplicable la norma ASTM
D 2513.
9.3 Accesorios para tuberías de cobre
9.3.1 Los accesorios mecánicos y soldaduras deben cumplir con la norma ANSI
B16.18 ó NTP 342.522-1 a NTP 342.522-20 u otras normas reconocidas y equivalentes.

PERUANA 15 de 38
9.4 Los accesorios en su totalidad deberán ser aprobados para su uso con gas
natural seco.
10. ESPECIFICACIÓN TÉCNICA DE LAS VÁLVULAS
10.1 Válvula de cierre manual
10.1.1 Las válvulas deberán ser aprobadas para su uso con gas. La tecnología y los
materiales de las válvulas deberán estar de acuerdo a la presión y condiciones de trabajo.
El material de la válvula deberá estar en concordancia con el de la tubería en la cual se
instala.
10.1.2 Las válvulas para aplicaciones aéreas deberán ser enteramente metálicas,
incluyendo el cuerpo, elemento sellante, etc. Asimismo, deberán ser resistentes a altas
temperaturas.
10.1.3 Las válvulas deberán ser fáciles de operar, generalmente de tipo esférica,
siendo claramente identificable si la válvula esta abierta o cerrada.
10.1.4 Las válvulas deberán ser fabricadas con materiales aprobados y de acuerdo a
la última edición de normas como API 6D, ISO 14313, ASME B 16.4, CEN prEN 1555-4.
Las características de la válvula deberán ser marcadas de acuerdo a la norma técnica MSS
SP-25 o equivalente.
11. ESPECIFICACIÓN TÉCNICA PARA LOS SISTEMAS DE
SEGURIDAD DEL QUEMADOR DEL EQUIPO DE CONSUMO
Esta Norma Técnica Peruana cita a la norma CEN UNE - EN 746 – 1 y la CEN UNE - EN
746 – 2, para mayores detalles sobre los requerimientos mínimos de seguridad de los
sistemas de combustión de los equipos de consumo.

PERUANA 16 de 38
12. EQUIPOS DE REGULACIÓN Y MEDICIÓN
12.1 La Estación de Regulación de Presión y Medición Primaria (ERPMP)
utilizada para la regulación y medición centralizada del consumo de gas del usuario deberá
ser instalada de acuerdo a normas técnicas reconocidas internacionalmente tales como
CEN EN 12279, CEN EN 12186, CEN EN 1776 y AGA reportes 2, 7 y 9, o equivalentes.
El diseño, los materiales, la instalación y las pruebas de dichas estaciones deberán ser
aprobados por la entidad competente.
12.2 La ERPMP deberá ser instalada en el predio del usuario, tan cerca como sea
posible de la válvula de servicio (punto de entrega). El propósito es minimizar el recorrido
de la tubería que lleva la presión de la red de distribución en el tramo entre la válvula de
servicio y la ERPMP. El distribuidor deberá siempre tener acceso a la ERPMP para
intervenir adecuadamente en caso de emergencia.
12.3 Se deberá también tener en cuenta lo estipulado en el Reglamento de
Distribución de Gas Natural por Red de Ductos D.S Nº 042-99-EM y sus modificaciones,
con respecto a los medidores y reguladores.
12.4 Medidores
12.4.1 En el caso de ser requeridos medidores adicionales para la medición del gas
natural seco de un equipo de consumo en particular en la instalación interna, estos deberán
cumplir con normas reconocidas tales como CEN EN 1359 ó ANSI B109 (partes 1 y 2)
para medidores a diafragma y CEN EN 12480 ó ANSI B109.3 para medidores rotativos o
equivalentes y ser aprobados.
12.4.2 El medidor de gas debe garantizar la correcta medida del volumen de gas
que está circulando en el sistema de tuberías.
12.4.3 Los medidores deberán ser ubicados en espacios ventilados, fácilmente
accesibles para su examen, reemplazo, toma de lecturas y adecuado mantenimiento.

PERUANA 17 de 38
12.4.4 Los medidores no deberán ser ubicados donde puedan estar expuestos a
daños físicos. Los medidores serán protegidos adecuadamente contra la intemperie, las
salpicaduras, la humedad, las altas temperaturas, fuentes de ignición, tráfico vehicular etc.
12.4.5 Los medidores deberán ser soportados y conectados a tuberías rígidas de
manera tal que no se ejerzan esfuerzos sobre ellos.
12.5 Reguladores
12.5.1 En el caso de existir estaciones de regulación de presión secundarias, los
reguladores deberán cumplir con normativas internacionales reconocidas tales como CEN
EN 334 ó ANSI B109.4 o equivalentes y ser Aprobados.
12.5.2 Los reguladores deben ubicarse de tal forma que las conexiones sean
fácilmente accesibles para operaciones de servicio y mantenimiento.
12.5.3 Los reguladores no deben ser ubicados donde puedan estar expuestos a
daños físicos. Los medidores serán protegidos adecuadamente contra la intemperie, las
salpicaduras, la humedad, las altas temperaturas, fuentes de ignición, otros similares.
12.5.4 Se deberán colocar los venteos de los reguladores hacia espacios muy
ventilados de acuerdo a las especificaciones de sus fabricantes.
13. USO DE VÁLVULAS
13.1 Se deberá instalar una válvula de cierre manual aguas arriba de cada equipo
de consumo o equipo individual. Véase Tabla 2.
13.2 Una válvula de cierre general llamada “válvula de servicio” deberá ser
instalada en el límite municipal, fuera del predio del cliente, en la línea de servicio del
Distribuidor.

PERUANA 18 de 38
13.3 Para las instalaciones internas industriales, se precisan las siguientes
válvulas adicionales:
13.3.1 En la salida de la ERPMP, debe instalarse una válvula de cierre. La función
de la válvula debe indicarse claramente y la ubicación tiene que ser tal que, en caso de
surgir una emergencia, se pueda acceder a la válvula y cerrarse la misma con facilidad.
13.3.2 Deberán instalarse válvulas de cierre para aislar los distintos grupos o
sistemas de tuberías.
TABLA 2 - Válvulas manuales de cierre
Instalaciones aéreas Subterráneas
Presión máxima 1 000 kPa 1 000 kPa
Material
Acero/fundición/aleación
de cobre
Acero o PE
< Ø 80mm ¼ de vuelta ¼ de vuelta
Cierre
≥ Ø 80mm
¼ de vuelta o varias
vueltas
¼ de vuelta o varias
vueltas
Manija Fija Removible
14. DISEÑO Y DIMENSIONAMIENTO DEL SISTEMA DE TUBERÍAS
14.1 Generalidades
14.1.1 Toda la instalación deberá estar dimensionada para conducir el caudal
requerido por los equipos de consumo en el momento de máxima demanda. Asimismo,
para las ampliaciones futuras previstas; se debe tener en cuenta las limitaciones en la
pérdida de carga y la velocidad, indicadas más adelante.
14.1.2 El diseño debe incluir la ubicación y trazado del sistema de tuberías de la
instalación con todos los accesorios, el dimensionamiento de los diferentes tramos y

PERUANA 19 de 38
derivaciones, la capacidad necesaria para cubrir la demanda y la ubicación del punto de
entrega de gas, entre otros.
14.1.3 Los elementos de la instalación a partir de los reguladores se diseñarán
considerando la presión máxima a que pueden estar sometidos teniendo en cuenta el valor
de las sobrepresiones que pueden ocurrir ante defectos de funcionamiento de las
respectivas válvulas de regulación y la acción de los sistemas de protección previstos
(válvulas de seguridad por alivio o por bloqueo).
14.2 Condiciones básicas para el dimensionamiento
14.2.1 El dimensionamiento de la tubería de gas natural seco depende entre otros
de los siguientes factores:
a) Máxima cantidad de gas natural seco requerido por los equipos de consumo.
b) Demanda proyectada futura, incluyendo el factor de simultaneidad
c) Caída de presión permitida entre el punto de suministro y los equipos de
consumo.
d) Longitud de la tubería y cantidad de accesorios.
e) Gravedad específica y poder calorífico del gas natural seco
f) Velocidad permisible del gas.
14.2.2 Los rangos de caída de presión indicados en (14.2.2.1, 14.2.2.2, 14.2.2.3)
considera las caídas de presión debido a los accesorios y en general todos los elementos
intermedios en el tramo de tubería incluyendo a esta.
14.2.2.1 El tramo de tubería comprendida entre la válvula de bloqueo de servicio del
distribuidor de gas y la entrada a los reguladores de la Estación de Regulación de Presión y
Medición Primaria, se calculará con una caída de presión máxima no superior al 10 % de la
presión mínima de suministro.
14.2.2.2 Los tramos de la red interna comprendidos entre dos etapas de regulación se
calcularán con una caída máxima del 50 % de la presión regulada al comienzo de esos

PERUANA 20 de 38
tramos. El cálculo de estos tramos deberá garantizar las condiciones mínimas de presión y
caudal requerido por los equipos de consumo ubicados aguas abajo.
14.2.2.3 Los tramos de tubería que alimentan directamente los equipos de consumo,
serán calculados de la misma forma que el 14.2.2.2 y el cálculo de estos tramos deberá
garantizar las condiciones mínimas de presión y caudal requerido por el equipo de
consumo.
14.2.3 En todos los puntos de la instalación la velocidad de circulación del gas
deberá ser siempre inferior a 30 m/s, para evitar vibraciones y ruidos excesivos en el
sistema de tuberías.
14.2.4 Para el dimensionamiento de las tuberías, se admitirán fórmulas de cálculo
reconocidos, las cuales deben considerar el rango de presión de cálculo. Los datos
obtenidos deberán responder por lo menos, a las exigencias de:
a) La fórmula de Poole para presiones hasta un máximo de 5 kPa (50 mbar)
ls
hD
Q
..2
.5
=
Donde:
Q caudal en m3
/h (condiciones estándar)
D diámetro en cm.
h pérdida de carga en mm. de columna de H2O
s densidad relativa del gas
l longitud de tubería en metros, incluyendo la longitud equivalente de los
accesorios que la componen. Véase tabla10 para longitudes equivalentes
b) La fórmula de Renouard simplificada para presiones en el rango de 0 kPa a
400 kPa (0 bar a 4 bar); válida para Q/D < 150
82.4
82.1
22
...48600
D
Q
LsPP BA
=−
Donde:

PERUANA 21 de 38
PA y PB presión absoluta en ambos extremos del tramo, en kg/cm2
A
s densidad relativa del gas.
L longitud del tramo en km, incluyendo la longitud equivalente de los
accesorios que la componen. Véase tabla 10.
Q caudal en m3
D diámetro en mm.
c) Para el cálculo de velocidad de circulación del fluido se utilizará la siguiente
fórmula.
PD
Q
v
.
.35,365
2
=
Donde:
Q Caudal en m3
P Presión de cálculo en kg/cm2
absoluta
D Diámetro interior de la tubería en mm.
v velocidad lineal en m/s
Las fórmulas de dimensionamiento utilizadas deberán tener en cuenta las características
particulares del gas para el cual se realiza el diseño.
14.2.5 Definido el diámetro, material de tubería y presión de diseño, se debe
especificar el espesor de pared, de manera que cumpla con las pruebas de estanqueidad y
condiciones operatorias.
14.2.6 El espesor mínimo de la paredes de las tuberías de acero roscadas; o
soldadas de diámetro < 3,9 mm (2 pulg), debe ser conforme a la cédula 40. En la Tabla 3,
se indica los espesores mínimos para tuberías de acero.

PERUANA 22 de 38
TABLA 3 – Tubería de acero
Diámetro nominal
mm Pulgadas
Espesor mínimo de
la pared (mm)
10,3 1/8 1,7
13,7 ¼ 2,2
17,1 3/8 2,3
21,3 ½ 2,8
26,7 ¾ 2,9
33,4 1 3,4
42,2 5/4 3,6
48,3 1½ 3,7
60,3 2 3,9
14.2.7 El espesor mínimo de la pared de las tuberías de polietileno se indica en la
Tabla 4:
TABLA 4 - Tubería de polietileno SDR 17,6 serie métrica
Tamaño nominal
(mm)
Espesor de la pared
(mm)
32 2,3
40 2,3
63 5,8
110 6,3
160 9,1
200 11,4
250 14,2
14.2.8 El espesor mínimo de la pared de las tuberías de cobre deberá ser de 1 mm y
el diámetro máximo 29 mm .

PERUANA 23 de 38
TABLA 5 – Tubería de cobre
Diámetro externo Espesor de pared
pulgadas milímetro pulgada milímetro
5/8 15,9 0,040 1,02
¾ 19,1 0,042 1,07
7/8 22,3 0,045 1,14
11/8 29 0,050 1,27
14.3 Expansión de un sistema de tubería
Cuando se requiera conectar a un sistema de tuberías nuevos equipos de consumo, éste
debe someterse a una reevaluación para determinar si tiene capacidad suficiente. Si la
capacidad no es suficiente se debe modificar el sistema existente.
15. CONSTRUCCIÓN DEL SISTEMA DE TUBERÍAS
15.1 Generalidades
15.1.1 Las tuberías de gas deben instalarse, en la medida de lo posible, en líneas
rectas, debiéndose evitar los cambios de dirección innecesarios.
15.1.2 Las tuberías deberán ser instaladas de manera que sean fácilmente
accesibles para la inspección y el mantenimiento. Asimismo, que su operación no presente
dificultades ni implique riesgos, debiendo para tal fin instalarse cuando resulte necesario
pasarelas, plataformas, conductos, etc. Se deberán prever elementos de unión suficientes
tales como bridas, uniones dobles, otros, que permitan el cambio de los elementos y/o
aparatos que componen la instalación.
15.1.3 Las tuberías deberán ser instaladas de tal manera de evitar tensiones. Los
cambios de dirección en las tuberías metálicas se deberán realizar por medio de accesorios
normalizados, no pudiendo en consecuencia efectuarse doblado de tuberías. En el caso de
tuberías de polietileno, los cambios de dirección por medio de curvas se podrán efectuar

PERUANA 24 de 38
con un mínimo de 25 veces el diámetro nominal de la tubería, siempre en acuerdo con las
recomendaciones de los fabricantes.
15.1.4 Las tuberías deberán contar con soportes intermedios en intervalos
regulares, de acuerdo a su peso y diámetro. Véase Tabla 8.
15.1.5 No deben instalarse tuberías en las inmediaciones de cables eléctricos,
tuberías de calefacción u otras instalaciones que puedan causar daños. En la Figura 1 se
indica las distancias mínimas entre las tuberías que conducen gas y las tuberías de otros
servicios.
15.1.6 Está prohibido instalar tuberías de gas en el interior de otros conductos o
canalizaciones utilizadas para fines distintos como, por ejemplo, las tuberías de ventilación
o los conductos para la evacuación de desperdicios, pozos de ascensores, desagües,
sistemas de alcantarillado, etc.
15.1.7 Las tuberías que cruzan pisos o paredes deberán contar con una camisa
protectora o “pasamuro”.
15.1.8 Si las tuberías están instaladas en ductos, estos deberán tener uniones
soldadas. Así mismo, deberán contar con ventilaciones inferiores y superiores, y ser
accesibles para el mantenimiento y la inspección.
15.1.9 No se podrán instalar tuberías en pasadizos donde vehículos o personas
puedan dañarlas, tropezando, golpeándolas o ejerciendo presión sobre ellas.
15.1.10 Se evitará en la medida de lo posible instalar tuberías en ductos no
ventilados, cavidades, cielo rasos, o empotrados en paredes.

PERUANA 25 de 38
FIGURA 1 - Tuberías que conducen gas instaladas a la vista o embebidas y tubería de otros
servicios
Tabla de distancias mínimas entre tuberías que conducen gas instaladas a la vista o
embebidas y tubería de otros servicios
Tubería de otros
servicios
Curso paralelo Cruce
Conducción agua caliente
Conducción eléctrica
Conducción de vapor
Chimeneas
3 cm
3 cm
5 cm
5 cm
1 cm
1 cm
5 cm
5 cm

PERUANA 26 de 38
16. TÉCNICAS PARA REALIZAR LAS UNIONES DE TUBERIAS
16.1 La siguiente Tabla 6 recomienda las técnicas que deben utilizarse para las
uniones en la construcción de nuevos sistemas de tuberías.
TABLA 6 – Técnicas para las uniones de tuberías
Material de la tubería Técnica de empalme
Cobre
Soldadura fuerte (temperatura de fusión > 450 °C)
Polietileno Unión de tope por termofusión o cuplas de electrofusión
Acero diámetro ≤ 5,08 cm (2 pulg) diámetro > 5,08 cm (2 pulg)
Acero negro Junta roscada o soldada Soldadura Bridas
Acero galvanizado Junta roscada ------------ ---------------
16.2 En tuberías enterradas sólo se podrán usar uniones soldadas.
16.3 Los accesorios de transición subterráneo–aéreo para tuberías enterradas de
polietileno hacia tuberías aéreas de acero o cobre, pueden ser utilizados donde sean
requeridos. Estos últimos deberán ser fabricados de acuerdo a estándares reconocidos y
aprobados.
17. CONSTRUCCIÓN DE TUBERÍAS SUBTERRÁNEAS
17.1 Los materiales que se pueden utilizar son el acero revestido, el polietileno y
el cobre revestido, según la especificación de materiales anteriormente definida.
17.2 Esta NTP sólo recomienda uniones soldadas para el acero y el cobre, y
uniones por fusión para el polietileno.

PERUANA 27 de 38
17.3 La instalación de las tuberías de polietileno, sus accesorios, así como la
transición entre este y otros materiales debe ser conforme a CEN UNE-EN 12007-2 ó
norma equivalente como la ASTM D 2774.
Se recomienda usar los siguientes SDR para las presiones de operación descritas a
continuación:
TABLA 7
Resina SDR 17,6 SDR 11
PEMD PE 80 no usar 4 Bar
PEAD PE 100 6 Bar 6 Bar
PEMD Polietileno de media densidad
PEAD Polietileno de alta densidad
17.4 Los tres materiales acero, polietileno y cobre deben depositarse a cierta
profundidad en zanjas. La zanja y el material de relleno deben estar exentos de objetos
cortantes (por ejemplo piedras) a fin de evitar daños en las tuberías o el deterioro de su
revestimiento. Las tuberías deben instalarse sobre un lecho de arena y la profundidad
mínima de la capa de recubrimiento deberá ser de 60 cm.
17.5 Dentro de la zanja, la distancia con respecto a otras tuberías o cables debe
ser, como mínimo, de 20 cm en los tramos paralelos y 10 cm en los puntos de cruce.
17.6 No deben instalarse tuberías subterráneas debajo de edificios o
construcciones.
17.7 Las uniones metálicas deberán ser revestidas de manera de asegurar la
continuidad del revestimiento de las tuberías. En el caso de las tuberías metálicas se
recomienda aplicar la técnica de los tres componentes (capa de imprimación/cinta de
butilo/cinta de PE). El método que se aplique deberá ser aprobado.
17.8 El recubrimiento de las tuberías de acero debe inspeccionarse
cuidadosamente antes de instalar las mismas en las zanjas. Todo deterioro del
recubrimiento debe repararse con la técnica de los tres componentes.

PERUANA 28 de 38
17.9 Antes de ingresar las tuberías en el recinto industrial, deberá efectuarse la
transición de PE a acero/cobre a 1 metro de distancia del muro exterior.
17.10 Se deberán instalar carteles o una señalización adecuada para advertir la
ubicación de la tubería enterrada.
17.11 Para mayores alcances de tuberías enterradas, revisar también el
Reglamento de Distribución de Gas Natural por Red de Ductos D.S Nº 042-99-EM.
18. CONSTRUCCIÓN DE TUBERÍAS DE SUPERFICIE
18.1 Las estructuras en las que se fijen las tuberías deben ser sólidas. Las tuberías
no deben estar sujetas a ningún tipo de tensión.
18.2 Las uniones y los accesorios mecánicos deben quedar visibles.
18.3 Las tuberías que pasen a través de un muro o un suelo, deberán hacerlo
instalando una camisa o tubo plástico alrededor de las mismas. Se recomienda plásticos
con buenas características mecánicas como el PVC o PE.
18.4 El contacto con productos químicos o humedad constante debe evitarse
instalando las tuberías como mínimo, a 5 cm por encima del nivel del suelo o piso.
18.5 Si la tubería se instala en un conducto, deberán cumplirse los siguientes
requisitos:
- El conducto deberá ser recto.
- Sus paredes deberán ser ignífugas.
- La ventilación se efectuará por medio de dos aberturas, la más baja deberá
ser de 200 cm² y la superior de 250 cm² .

PERUANA 29 de 38
18.6 Todas las tuberías expuestas deberán pintarse de amarillo canario, a
excepción de las tuberías de cobre, en la medida que queda evidente que éstas conducen
gas.
18.7 La tubería de gas deberá estar conectada con la puesta a tierra de la
instalación eléctrica.
18.8 No deben instalarse tuberías en pasadizos donde podrían ser objeto de
golpes o daños por personas, vehículos o similar.
19. SOPORTES, ANCLAJES Y GANCHOS
19.1 Las tuberías deben ser soportadas con ganchos, abrazaderas, soportes
colgantes o soportes de escuadra, de una resistencia y configuración adecuada, localizados
en intervalos de espacio adecuados para prevenir o amortiguar una vibración excesiva. La
tubería debe ser anclada para prevenir esfuerzos indebidos sobre los equipos conectados y
no debe ser soportada por otras tuberías. Los ganchos y soportes de la tubería deben
cumplir con la norma ANSI-MSS SP58.
19.2 El espaciamiento de los soportes en la tubería de gas no debe ser mayor que
el indicado en la tabla 8.
TABLA 8 – Soportes de tuberías
Distancia entre
soportes
Distancia entre
soportes
Tamaño nominal de la
tubería rígida
(pulgadas) m pies
Tamaño nominal de la
tubería flexible
(pulgadas) m pies
1/2 1,85 6 1/2 1,25 4
¾ o 1 2,45 8 5/8 o ¾ 1,85 6
11/4 ó mayores
(horizontales)
3,0 10 7/8 o 1 2,45 8
11/4 ó mayores
(verticales)
Una en cada nivel
o piso

PERUANA 30 de 38
19.3 Los soportes, ganchos y anclajes deben ser instalados de manera que no
interfieran con la libre expansión y contracción de la tubería entre los puntos de anclaje.
Todas las partes del sistema de soporte deben ser diseñadas e instaladas de tal manera de
evitar la corrosión y que no se desenganchen por el movimiento de la tubería.
19.4 Si la tubería que contiene el gas natural seco debe ser desmontada, la línea
debe desconectarse de todas las fuentes de gas y ser purgada totalmente con aire, agua o un
gas inerte antes de efectuar cualquier corte o soldadura.
20. PRUEBA DE HERMETICIDAD
20.1 Finalizada la construcción del sistema de tuberías, deberá ser probada para
verificar su hermeticidad, utilizando como fluidos el aire, nitrógeno o cualquier gas inerte, en
ningún caso, oxígeno o un gas combustible. El propósito es localizar y eliminar toda pérdida
en la instalación. La prueba deberá efectuarse aumentando la presión gradualmente y tomando
las medidas de seguridad que corresponda.
20.2 La prueba de presión de hermeticidad deberá ser de 1,5 veces la presión
máxima admisible de operación (MAPO) por un lapso no menor 2 horas. En el caso de
sistemas de tuberías con una MAPO de 60 mbar o menos, la presión de prueba de
hermeticidad deberá ser 100 mbar como mínimo,
20.3 Se elaborará el ACTA DE HERMETICIDAD que deberán incluir como
mínimo los siguientes datos:
- Identificación de la instalación comprobada, con su plano correspondiente
- Resultados de las pruebas de comprobación, que incluye presiones antes y
después de las pruebas, duración, resultados
- Nombre y fecha de la empresa que efectúa la prueba
- Nombre y fecha del verificador.

PERUANA 31 de 38
21. PLANO CONFORME A OBRA
Tras la construcción de un sistema de tuberías internas para gas natural seco, el propietario
de la instalación deberá presentar un plano detallado del mismo a la entidad competente.
Dicho plano deberá archivarse y estar disponible a lo largo de toda la vida útil de la
instalación. Asimismo deberá incluir, por lo menos, los datos siguientes:
- Ubicación de las tuberías, con referencias claras a su posición (plano
isométrico) con respecto a objetos fijos exteriores.
- Profundidad de las tuberías subterráneas
- Diámetro y material de las tuberías.
- Accesorios e instrumentos complementarios.
22. RECOMENDACIONES GENERALES PARA EL DISEÑO, LA
EJECUCIÓN Y LA PUESTA EN MARCHA
22.1 Recomendaciones generales para el diseño
- Contratar una empresa instaladora de gas para el diseño de la instalación
interna de gas natural seco.
- Dibujar un “lay out” general de la instalación (véase ejemplo en Figura 2 y
3).
- Especificar los materiales y métodos de unión, así como los accesorios
adecuados y los equipos de consumo.
- Calcular los diámetros de las tuberías (véase ejemplo de plantilla en Tabla
9).
- Solicitar la aprobación del diseño a la entidad competente.

PERUANA 32 de 38
22.2 Recomendaciones generales para la ejecución
- Contratar una empresa instaladora de gas para ejecutar/instalar la
instalaciones internas de gas natural seco.
- Ceñirse al plano de “lay out”.
- Usar los materiales anteriormente especificados
- Trabajar la construcción del sistema de tuberías respetando las medidas de
seguridad.
22.3 Recomendaciones generales para la puesta en marcha de la instalación
- Realizar la prueba de presión de hermeticidad, mínimo 1,5 x MAPO.
- Solicitar la aprobación del distribuidor para la habilitación de la instalación
interna.
- Habilitar el servicio en presencia del distribuidor.
- Purgar la instalación hasta alcanzar 100 % de gas natural seco en el sistema
de tubería.
- Habilitar los equipos de consumo.
23. NORMA TÉCNICA DE APOYO
Mayores detalles sobre el diseño, la instalación y las pruebas de hermeticidad para el
sistema de tuberías de gas natural seco, se recomienda consultar la norma técnica ANSI
Z223.1 – 2002 / NFPA 54 National Fuel Gas Code - 2002.

PERUANA 33 de 38
HORNO DE SECADO
HORNO DE COCCION
CARTELESINDICADORESDETRAZA SEGUNPLANO
CAÑERIA INTERNA - ESC. 1:1000
GRUPO ELECTROGENO
90mm
90mm
63mm
63mm
90mm
AV
.
A
R
G
EN
TI
N
ESTACIÓN
EGULADORA
DE PRESIÓNY
MEDICIÓN
PRIMARIA
FIGURA 2 - Ejemplo de plano de “LAY – OUT”

PERUANA 34 de 38
ESQUEMA PARA EL CALCULO
F
FUTURO CONSUMO
FUTURO CONSUMO
GENERADOR
FUTURO CONSUMO Q=116m /h3
FUT.CONS.
FUT.CONS.
HORNO DE SECADO.
48.80m
50m
7.0m
1.50
45m
63m
m
63m
m
63m
m
63m
m
3.00
3.00
63m
m
Q
=116m
/h3
1.50
63mm 63mm
90mm Q=1500m /h3
Q=100m3/h
Q=156m /h3
Q=100m3/h
Q=100m /h3
Q=344m /h3
Q=344m /h
3
90mm
65m 30m
25m
2.50
2.50
2.50
2.50
2¨
2¨
2¨
2.50
1.20
35m
90mmQ=1300m /h3
Q=956m /h
3
HORNO
DE COCCION
Q=200m /h3
G
L
K M
N
H
2¨
2¨
2¨
FIGURA 3 - Ejemplo de plano de “LAY – OUT” isométrico

PERUANA 35 de 38

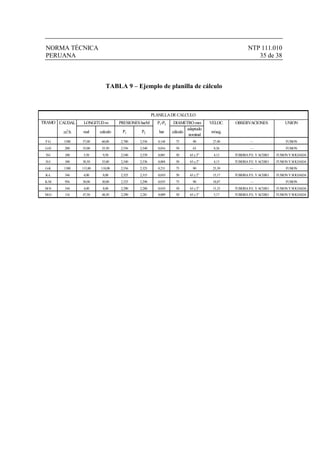

TABLA 9 – Ejemplo de planilla de cálculo
CAUDAL P1-P2 VELOC. OBSERVACIONES UNION
m3
/h real calculo P1 P2 bar cálculo
adaptado
nominal
m/seg.
F-G 1500 57,00 60,00 2,700 2,556 0,144 75 90 27,40 - - FUSION
G-H 200 35,00 35,50 2,556 2,540 0,016 50 63 8,26 - - FUSION
H-I 100 5,50 9,50 2,540 2,539 0,001 50 63 y2" 4,13 TUBERIA P.E. YACERO FUSIONYSOLDADA
H-J 100 30,50 35,00 2,540 2,536 0,004 50 63 y2" 4,13 TUBERIA P.E. YACERO FUSIONYSOLDADA
G-K 1300 115,00 118,00 2,556 2,325 0,231 75 90 25,39 - - FUSION
K-L 344 4,00 8,00 2,325 2,315 0,010 50 63 y2" 15,17 TUBERIA P.E. YACERO FUSIONYSOLDADA
K-M 956 30,00 30,00 2,325 2,290 0,035 75 90 18,87 - - FUSION
M-N 344 4,00 8,00 2,290 2,280 0,010 50 63 y2" 15,33 TUBERIA P.E. YACERO FUSIONYSOLDADA
M-O 116 47,50 48,50 2,290 2,281 0,009 50 63 y2" 5,17 TUBERIA P.E. YACERO FUSIONYSOLDADA
PLANILLADE CALCULO
TRAMO LONGITUDm PRESIONES barM DIAMETROmm

PERUANA 36 de 38
TABLA 10 - Resistencia de codos, accesorios, y válvulas para gas natural expresada
en Longitud Equivalente de tubería recta en metros*

PERUANA 37 de 38
∗ Los valores para accesorios soldados son para condiciones donde el agujero del tubo
no esta obstruido por rebabas de soldadura o anillos de soldadura. Si se encuentra
realmente obstruida, usar valores para accesorios enroscados.
† Los accesorios embridados tienen tres cuartos (3/4) de la resistencia de los
enroscados.
‡ Los valores tabulados dan la resistencia adicional solamente por la curvatura, a la
cual se debe agregar la longitud real de la curvatura.
R/d§ Es la relación del radio del codo o el radio de la curva al diámetro interior de la
tubería.
* * Accesorios pequeños del tipo enchufe-soldadura (“socket-welding”) son equivalentes
a "tees” y codos tipo mitra (“mitre”).
†† stn es la resistencia en número equivalente de diámetros de tubería recta, computado
de la relacion n = k/4f donde el factor de fricción f se asume como 0.0075; n =L/D,
donde L =longitud equivalente de tubería recta cédula 40 en metros y D es el
diámetro interno de la tubería en metros.
Para tuberías que tiene otros diámetros internos, la resistencia expresada en longitud
equivalente en metros, puede ser computado desde los valores de n arriba
mencionados.
NOTA: Las longitudes equivalentes en metros mostrados en la Tabla 10 (métrico) han sido
computadas sobre la base que el diámetro interior corresponde a la cédula 40 (standard-weight)
tubería de acero, la cual es cercana para la mayoría de casos, involucrando también otras cédulas de
tuberías.
Cuando se desea una solución mas especifica para la longitud equivalente, esta puede lograrse por la
multiplicación del diámetro actual interior de la tubería en metros por n/l2, o el diámetro actual (en
metros) por n, obtenido desde la fila de cabecera de la tabla.
Los valores de longitud equivalente pueden ser usados con razonable exactitud para accesorios y
codos de cobre o bronce.
En el caso de cobre o bronce, la longitud equivalente de la tubería debe ser tomada como un 45 %
más grande que los valores en la Tabla, los cuales son para tuberías de acero. La resistencia por
metro de la tubería de cobre o bronce es menor que la de acero.

PERUANA 38 de 38
Ejemplo de cálculo: Para obtener una longitud total equivalente, agregar a la longitud
actual de la tubería, la longitud de tubería en metros al considerar los diferentes accesorios
como se muestran en la Tabla. Así, si el problema involucra a 100 m de tubería NPS 4
teniendo tres codos estándar de 90° y dos válvulas tipo “plug”, la longitud equivalente total
será
100 + (3 x 3,08) + (2 x 3,08) = 115,4 m
24. ANTECEDENTES
24.1 Reglamento de Distribución de Gas Natural por Red de Ductos y sus
modificaciones Ministerio de Energía y Minas - D.S. Nº 042-99-EM.
24.2 NOTA TECNICA Nº GD/015 – BIS – Transporte y Distribución -
TRACTEBEL
24.3 Draft para la instalación de tuberías de gas natural para los sectores
industrial, comercial y residencial. Proyecto de Asistencia para la Reglamentación del
Sector Energético del Perú - PARSEP 2002.
24.4 Disposiciones, normas y recomendaciones para uso de gas natural en
instalaciones industriales. GAS DEL ESTADO Argentina 1989.
24.5 Instalaciones para suministro de gas en edificaciones industriales. Norma
Técnica Colombiana NTC 4282 -1997.
24.6 Instalaciones para el aprovechamiento de gas natural. NOM-002-SECRE-
1997.

111.010

Más contenido relacionado

Similar a 111.010 (20)

111.010
