AGITADORES
AGITATORS
c/Alt,25 Pol.Ind.Ca n’Alzamora.08191 Rubí (Barcelona).SPAIN
Telf.+34 93 586 23 00 Fax.+34 93 586 23 01
e-mail:link@linkindustrial.es
www.linkindustrial.es

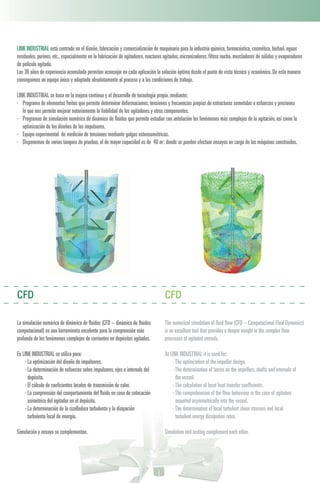

La simulación numérica de dinámica de fluidos (CFD – dinámica de fluidos
computacional) es una herramienta excelente para la comprensión más
profunda de los fenómenos complejos de corrientes en depósitos agitados.
En LINK INDUSTRIAL se utiliza para:
· La optimización del diseño de impulsores.
· La determinación de esfuerzos sobre impulsores,ejes e internals del
depósito.
· El cálculo de coeficientes locales de transmisión de calor.
· La comprensión del comportamiento del fluido en caso de colocación
asimétrica del agitador en el depósito.
· La determinación de la cizalladura turbulenta y la disipación
turbulenta local de energía.
Simulación y ensayo se complementan.
CFD CFD
The numerical simulation of fluid flow (CFD – Computacional Fluid Dynamics)
is an excellent tool that provides a deeper insight in the complex flow
processes of agitated vessels.
At LINK INDUSTRIAL it is used for:
·The optimization of the impeller design.
·The determination of forces on the impellers,shafts and internals of
the vessel.
·The calculation of local heat transfer coefficients.
·The comprehension of the flow behaviour in the case of agitators
mounted asymmetrically into the vessel.
·The determination of local turbulent shear stresses and local
turbulent energy dissipation rates.
Simulation and testing complement each other.
LINK INDUSTRIAL está centrado en el diseño,fabricación y comercialización de maquinaria para la industria química,farmacéutica,cosmética,biofuel,aguas
residuales,purines,etc.,especialmente en la fabricación de agitadores,reactores agitados,micronizadores,filtros nucha,mezcladores de sólidos y evaporadores
de película agitada.
Los 36 años de experiencia acumulada permiten aconsejar en cada aplicación la solución óptima desde el punto de vista técnico y económico.De esta manera
conseguimos un equipo único y adaptado absolutamente al proceso y a las condiciones de trabajo.
LINK INDUSTRIAL se basa en la mejora continua y el desarrollo de tecnología propia,mediante:
· Programa de elementos finitos que permite determinar deformaciones,tensiones y frecuencias propias de estructuras sometidas a esfuerzos y presiones
lo que nos permite mejorar notoriamente la fiabilidad de los agitadores y otros componentes.
· Programas de simulación numérica de dinámica de fluidos que permite estudiar con antelación los fenómenos más complejos de la agitación,así como la
optimización de los diseños de los impulsores.
· Equipo experimental de medición de tensiones mediante galgas extensométricas.
· Disponemos de varios tanques de pruebas,el de mayor capacidad es de 40 m3,donde se pueden efectuar ensayos en carga de las máquinas construidas.

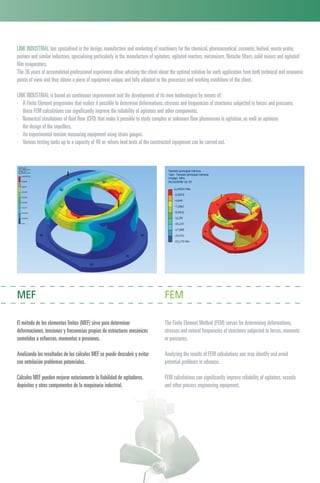

MEF FEM
El método de los elementos finitos (MEF) sirve para determinar
deformaciones,tensiones y frecuencias propias de estructuras mecánicas
sometidas a esfuerzos,momentos o presiones.
Analizando los resultados de los cálculos MEF se puede descubrir y evitar
con antelación problemas potenciales.
Cálculos MEF pueden mejorar notoriamente la fiabilidad de agitadores,
depósitos y otros componentes de la maquinaria industrial.
The Finite Element Method (FEM) serves for determining deformations,
stresses and natural frequencies of structures subjected to forces,moments
or pressures.
Analyzing the results of FEM calculations one may identify and avoid
potential problems in advance.
FEM calculations can significantly improve reliability of agitators,vessels
and other process engineering equipment.
LINK INDUSTRIAL has specialised in the design,manufacture and marketing of machinery for the chemical,pharmaceutical,cosmetic,biofuel,waste water,
purines and similar industries,specialising particularly in the manufacture of agitators,agitated reactors,micronizers,Nutsche filters,solid mixers and agitated
film evaporators.
The 36 years of accumulated professional experience allow advising the client about the optimal solution for each application from both technical and economic
points of view and thus obtain a piece of equipment unique and fully adapted to the processes and working conditions of the client.
LINK INDUSTRIAL is based on continuous improvement and the development of its own technologies by means of:
· A Finite Element programme that makes it possible to determine deformations,stresses and frequencies of structures subjected to forces and pressures
these FEM calculations can significantly improve the reliability of agitators and other components.
· Numerical simulations of fluid flow (CFD) that make it possible to study complex or unknown flow phenomena in agitation,as well as optimise
the design of the impellers.
· An experimental tension measuring equipment using strain gauges.
· Various testing tanks up to a capacity of 40 m3 where load tests of the constructed equipment can be carried out.
SELECCIÓN DELAGITADOR
El correcto dimensionado del agitador debe garantizar una agitación suficiente
para el proceso,con un coste total -amortización más gastos de operación-
mínimo.
En los agitadores MIXLINK prácticamente el único gasto de operación es el
consumo de energía dado que el avanzado diseño hace despreciables los
costes de mantenimiento.
CONSUMO ENERGÉTICO
La energía del motor se emplea en:
· Movimiento de toda la masa del fluido (caudal vehiculado).
·Turbulencias locales.
Los impulsores de elevado rendimiento (Ne /Nq bajo) están indicados cuando
se requiere gran caudal y poca turbulencia local (p.e.suspensión de sólidos).
Para mezclas en general es útil cierta turbulencia y con un impulsor de peor
rendimiento hidráulico pueden conseguirse mejores rendimientos de mezcla.
De las fórmulas (1) y (2) puede deducirse que para conseguir el mismo
caudal,la potencia absorbida es mucho menor con grandes diámetros y bajas
velocidades.Sin embargo el coste inicial suele ser mayor.
Cuando el parámetro significativo es la potencia absorbida (p.e.dispersión
de gases) es conveniente ir a velocidades relativamente altas (la limitación
suele venir por consideraciones mecánicas) ya que el aumento del caudal
conseguido bajando la velocidad implica un mayor coste que no tiene ninguna
ventaja en el rendimiento.
GRADO DEAGITACIÓN
En los casos en que el vehiculado es el parámetro significativo,es útil definir
como grado de agitación un número comprendido entre 0 y 10 proporcional a
la relación entre el caudal del impulsor y la sección de tanque.
Cuando lo importante es la potencia absorbida será mejor hacer compara-
ciones basadas en la relación potencia/volumen.
SELECTION OFTHEAGITATOR
The correct size of agitator must ensure sufficient agitation for the process,
with a total cost (amortization plus operating costs) that is as low as
possible.
With agitators manufactured by LINK INDUSTRIAL practically the only
operating cost is the consumption of energy,as the advanced design results in
minimal maintenance costs.
ENERGY CONSUMPTION
The energy from the motor is used for:
· Moving all the fluid mass (bulk fluid flow).
· Local turbulence.
The high performance impellers (low Ne/Nq) are recommended when a large
flow and low local turbulence is required (e.g. suspension of solids).
For mixtures in general,a certain turbulence is useful and with an impeller
of lower hydraulic performance better performance of the mixture can be
achieved.
From the equations (1) and (2) it can be deduced that to achieve the same
flow,the absorbed power is much less with large diameters and low veloci-
ties. However,the initial cost is usually greater.
When the significant parameter is the absorbed power (e.g.dispersion of
gases) it is more effective to work at relatively high speeds (the limitation
is usually the result of mechanical considerations) as the increase in flow
achieved by lowering the velocity involves a significant cost that does not
provide any advantage in performance.
SCALE OFAGITATION
In those cases where the bulk fluid flow is the significant parameter,it is
useful to define the scale of agitation with a number between 0 and 10
proportional to the ratio between the flow from the impeller and the section
of the tank.
When the important factor is the absorbed power it is better to make
comparisons based on the power/volume relationship.
IMPULSORES IMPELLERS
NÚMERO DE CAUDAL Y POTENCIA POWER AND PUMPING NUMBER
Denominación
Denomination
Hélice
Propeller
Hidrofoil
Hidrofoil
Versafoil
Versafoil
Turbina axial
Pitched blade
turbine
Turbina radial
Radial turbine
Cowles
Disperser disc
Ancora
Anchor
Cinta helicoidal
Helical ribbon
Proporciones
geométricas standard
Standard Geometries
Situación
Situation
centrada centred
descentrada
sin bafles off-centre
without baffles
lateral side-entry
centrada centred
descentrada
sin bafles off-centre
without baffles
lateral side-entry
centrada con bafles
centred with baffles
centrada con bafles
centred with baffles
centrada con bafles
centred with baffles
centrada centred
descentrada sin bafles
off-centre without
baffles
centrada sin bafles
centred without
baffles
centrada sin bafles
centred without
baffles
Flujo primario
Primary flow
axial axial axial axial axial axial axial y radial
axial and radial
radial radial radial radial tangencial tangential axial axial
Rango de
utilización
Range of
use
d/Dd/D 0’1- 0’5 0’2 - 0’7 0’5 - 0’98 0’2 - 0’6 0’2 - 0’4 0’1 - 0’5 0’9 - 0’98 0’9 - 0’98
VelTang (m/s)
Tang Vel (m/a)
3 - 15 2 - 10 1 - 12 2 - 6 4 - 10 5 - 20 1 - 5 u < 2
Re Re Re > 103
Re > 102
Re > 20 Re > 102
Re > 102
Re > 103
turbulento turbulent
Re > 102
Re < 102
laminar laminated
Viscosidad (Pa.s)
Viscosity (Pa.s)
< 20 < 50 < 100 < 20 < 20 < 20 < 20 > 50
Comentarios
Comments
Tanques pequeños
Baja agitación en
tanques grandes
Baja viscosidad
Small tanks
Low agitation in
large tanks
Low viscosity
Buen rendimiento
Permite bajos consu-
mos y accionamientos
más económicos
Good performance
Makes low consump-
tion and allows use
of more economic
drives
Muy versátil
Apta para altas y
bajas viscosidades
Agitación uniforme en
todo el tanque
Very versatile
Suitable for high and
low viscosities
Uniform agitation
throughout the tank
Construcción
económica
Facilmente adaptable
a tanques muy
grandes
Economic construction
Easily adaptable to
very large tanks
Indicada casi
exclusivamente para
dispersión de gases y
transferencia térmica
Recommended almost
exclusively for the
dispersion of gases
and heat transfer
Alta cizalladura
Potencia muy sensible
a la viscosidad
Especial para emul-
siones, pinturas, etc.
High shearing
Power very sensitive
to viscosity
Especially for emul-
sions, paints, etc.
Para agitación cerca
de paredes
A menudo con
rascadores
Para trasferencia
térmica
For agitation near
walls
Often with scrapers
For heat transfer
Ideal para viscosi-
dades muy altas
Poco apta para baja
viscosidad
Ideal for very high
viscosities
Not very suitable for
low viscosities
ŋ ŋ ŋ ŋ ŋ ŋ ŋ ŋ
CAUDAL VEHICULADO PUMPING CAPACITY
Q= Nq · n · d3
(1)
POTENCIA ABSORBIDA ABSORBED POWER
P= Ne · · n3
· d5
(2)
Símbolos
Symbols
Unidades
Units
D
d
diámetro tanque tank diameter
diámetro impulsor impeller diameter m
n velocidad agitador Agitator speed s -1
Ne número de potencia Power number -
Nq número de caudal Pumping number -
P potencia absorbida Absorbed power W
Q caudal vehiculado Pumping capacity m3
s -1
Re número de Reynolds Reynolds number -
Viscosidad Viscosity Pa.s
densidad Density kg. m -3
δ
ŋ
δ
FILTROS NUCHA NUTSCHE FILTERS
MICRONIZADORES MICRONIZERS
CONCENTRADORES EVAPORATORS
MEZCLADORES DE SÓLIDOS SOLID MIXERS
c/Alt,25 Pol.Ind.Ca n’Alzamora.08191 Rubí (Barcelona).SPAIN
Telf.+34 93 586 23 00 Fax.+34 93 586 23 01
e-mail:link@linkindustrial.es www.linkindustrial.es
ww
ww
w.linkindusttrriia
all.e
s
PROCESS
LINK has specialized in the construction of agitated Nutsche filters,
especially suitable for the chemical and pharmaceutical industries.
A single machine can perform filtering,washing and drying opera-
tions,which reduces operation times and increases the quality of
the product.
PROCESO
LINK está especializada en la construcción de filtros nucha agitados,
en especial para la industria química y farmacéutica.
Permiten en un solo equipo hacer las operaciones de filtrado,lavado
y secado con lo que se reducen los tiempos de operación y se
aumenta la calidad del producto.
FILTROS NUCHA NUTSCHE FILTERS
Presión Pressure
Disolvente Dissolvent
Vacío Vacuum
Producto final
Final product
Productos
Products Presión Pressure
Pala Blade
Filtro Filter
Disolvente Dissolvent
MATERIALES
LINK construye filtros nucha en aceros inoxidables,aleaciones base
níquel,titanio,polipropileno...
MATERIALS
LINK manufactures Nutsche filters in stainless steels,nickel-based
alloys,titanium,polypropylene...
EN CONTINUO
Con estos equipos se garantiza una
micronización uniforme,ya que todo el pro-
ducto está obligado a pasar por el elemento
micronizador.
El proceso puede elevar la temperatura del
producto y por esta razón habitualmente
incorporan sistema de refrigeración.
La propia capacidad de bombeo puede
utilizarse para realimentación total o parcial
del fluido procesado.
CONTINUOUS OPERATION
As the whole product has to pass the
miccronizer,with this type a homogeneous
crushing is guaranteed.
The crushing process can increase the
temperature of the product,for which reason
normally cooling systems are integrated.
The pumping capacity of the impeller can be
used for the total or partial recirculation of
the product.
MICRONIZADORES MICRONIZERS
TURBOLINK
Indicado cuando se requiere un moderado
nivel de cizalladura.Especialmente adecuado
para incorporar sólidos o líquidos en el
tanque.
MICROLINK
Cuando se requiere un alto nivel de cizalla-
dura.El perfil de velocidades y el paso entre
los dientes del rotor y el estátor permite
la obtención de tamaños de partículas de
hasta 0,1 μm.
TURBOLINK
This type is recommended when a
moderate level of shearing is required and
is especially suitable for adding solids or
liquids in the tank.
MICROLINK
When an extremely fine shearing level is
necessary.The profile of velocities and the
passage through the teeth of rotor and stator
allows particle sizes to be obtained that are
as small as 0,1 μm.
ROTOR
La parte móvil de los concentradores debe
estar muy bien ajustada al estator para per-
mitir la formación de una capa de producto
fina y homogénia.
Se dimensiona para poder soportar las
distintas viscosidades a lo largo de la pared
del estator.
ROTOR
The moving part (rotor) of the evaporator
must be extremely well adjusted to the
stator in order to allow the formation of a
fine and homogenous product film.
It is dimensioned to be able to support the
different viscosities along the entire length
of the stator wall.
CONCENTRADORES EVAPORATORS
La mezcla de sólidos es más delicada que la de líquidos.
LINK INDUSTRIAL fabrica mezcladores de eje vertical,eje horizontal,
mezcladores cónicos y secadores a vacío.
Para sólidos secos,húmedos y suspendidos como aglomerados,
polvos,pastas,masas y suspensiones.
The mixing of solids is more complicated than the mixing of liquids.
LINK INDUSTRIAL manufactures vertical mixers,horizontal mixers,
conical mixers and vacuum dryers.
For dry,wet and suspended solids such as agglomerates,powders,
pastes,granules and suspensions.
MEZCLADORES DE SÓLIDOS
CERTIFICADOS
SOLID MIXERS
CERTIFICATES

Más contenido relacionado

PDF
Interpretacion de Curvas de Rendimiento para Bombas Centrífugas
PDF
Webinar Oportunidades de eficiencia energética para los organismos operadores...
PDF
Rendimiento de cargador_frontal_y_retroe (1)
PDF
Velocidad Variable en Bombas Centrífugas Aquavar
PDF
Candoit CASOS CFD 2015
PDF
8316892.2004.parte35 medidores de gas
PDF
Ejemplo de cálculo de una bomba vertical tipo turbina
DOCX
Sistema de bombas en serie y paralelo (1)
Interpretacion de Curvas de Rendimiento para Bombas Centrífugas
Webinar Oportunidades de eficiencia energética para los organismos operadores...
Rendimiento de cargador_frontal_y_retroe (1)
Velocidad Variable en Bombas Centrífugas Aquavar
Candoit CASOS CFD 2015
8316892.2004.parte35 medidores de gas
Ejemplo de cálculo de una bomba vertical tipo turbina
Sistema de bombas en serie y paralelo (1)

La actualidad más candente (20)

PDF
Terminos Referencias Para Adecuar
PDF
Bombas Verticales tipo Turbina y Sumergibles
PPTX
Funciones y gráficos en excel
DOCX
11 linea de impulsion
PPTX
Nivel
DOCX
Bombas y sistemas de bombeo
PDF
Memorias alternivas ap 3
DOC
Cap ii y iii turbomaquinas
PDF
Mf%20 t06[1]
PDF
Diseño líneas de conducción e impulsión
PPTX
Equipos rotativos - Ronald Manoche
PDF
Bombas centrifugas
PPTX
GASODUCTO
PPTX
Andreina Nieves - Bombeo mecanico
PDF
Equipos De Muestreo Metalúrgico Heath & Sherwood
DOCX
Conducion hidraulica
PPTX
Inspección en equipos rotativos y reciprocantes
PDF
Manual hidrahulica
PPTX
5 tg eimluzjjgl
PDF
161esp diseno-estbombeo
Terminos Referencias Para Adecuar
Bombas Verticales tipo Turbina y Sumergibles
Funciones y gráficos en excel
11 linea de impulsion
Nivel
Bombas y sistemas de bombeo
Memorias alternivas ap 3
Cap ii y iii turbomaquinas
Mf%20 t06[1]
Diseño líneas de conducción e impulsión
Equipos rotativos - Ronald Manoche
Bombas centrifugas
GASODUCTO
Andreina Nieves - Bombeo mecanico
Equipos De Muestreo Metalúrgico Heath & Sherwood
Conducion hidraulica
Inspección en equipos rotativos y reciprocantes
Manual hidrahulica
5 tg eimluzjjgl
161esp diseno-estbombeo
Publicidad

Similar a Agitadores (20)

PDF
Levantamiento artificial por bombeo electrosumergible
PDF
Paper locomotoras de ferrominera del Orinoco.pdf
DOCX
Servomotor
PPTX
55625323-Presentacion-Retroexcavadora.pptx
PDF
Trituradoras de cono
PDF
diseño del reductor de velocidades
PDF
Diseno reductor-velocidad para trabajo en grupo
PPTX
Ingeniería Mecánica
PPTX
brazo hidraulico mecanica con conclusion e introduccion
PDF
MANUAL ACCIONAMIENTO DE MOTORES
PPT
Modificación motores para competencia
PPTX
Medidores-de-turbina equipo en perforaciom pozo profundo
PPT
Presentacion Proyecto LOCTI
PPTX
Ante proyecto
DOC
Volquetes para-mineria-superficial
PDF
Ejemplos cálculos servomotores
PPTX
Deysi escobar foro
PDF
DIAPOSITIVAS DE MAQUINARIA PESADA Y USOS
DOCX
Practica de curvas cracteristicas de un motor diesel
PPTX
PROYECTO instalación eléctrica industrial
Levantamiento artificial por bombeo electrosumergible
Paper locomotoras de ferrominera del Orinoco.pdf
Servomotor
55625323-Presentacion-Retroexcavadora.pptx
Trituradoras de cono
diseño del reductor de velocidades
Diseno reductor-velocidad para trabajo en grupo
Ingeniería Mecánica
brazo hidraulico mecanica con conclusion e introduccion
MANUAL ACCIONAMIENTO DE MOTORES
Modificación motores para competencia
Medidores-de-turbina equipo en perforaciom pozo profundo
Presentacion Proyecto LOCTI
Ante proyecto
Volquetes para-mineria-superficial
Ejemplos cálculos servomotores
Deysi escobar foro
DIAPOSITIVAS DE MAQUINARIA PESADA Y USOS
Practica de curvas cracteristicas de un motor diesel
PROYECTO instalación eléctrica industrial
Publicidad

Último (20)

PDF
experto-gestion-calidad-seguridad-procesos-quimicos-industriales-gu.pdf
PDF
BROCHURE SERVICIOS CONSULTORIA ISOTEMPO 2025
PPTX
TRABAJOS DE ALTO RIESGO IZAJE Y CALIENTE.pptx
PDF
manual-sap-gratuito _ para induccion de inicio a SAP
PDF
FUNCION CUADRATICA FUNCIONES RAIZ CUADRADA
PDF
La 5ª Edición del Manual de Ingeniería de Sistemas ( SEH5E ) como base d...
PPTX
Investigacioncientificaytecnologica.pptx
PPTX
PROCESOS DE REGULACION DE CRECIMIENTO.pptx
PPTX
DEBL Presentación PG 23.pptx [Autoguardado].pptx
PPTX
TECNOLOGIA EN CONSTRUCCION PUBLICO Y PRIVADA
PDF
Matriz_Seguimiento_Estu_Consult_2024_ACT.pdf
PDF
UD3 -Producción, distribución del aire MA.pdf
PPTX
TOPOGRAFÍA - INGENIERÍA CIVIL - PRESENTACIÓN
PDF
SISTEMAS DE PUESTA A TIERRA: Una introducción a los fundamentos de los sistem...
PPTX
PPT SESIÓN 6 Los Injertos.- Micropropagación e Injertos Clonales.pptx
PDF
PRINCIPIOS ORDENADORES_20250715_183000_0000.pdf
PPTX
Expo petroelo 2do ciclo.psssssssssssssptx
PPTX
PPT PE 7 ASOCIACIONES HUAMANGA_TALLER DE SENSIBILIZACIÓN_20.04.025.pptx
PPTX
TRABAJOS DE ALTO RIESGO ELEC - LOTO.pptx
PDF
2. FICHA EMERGTENCIA VIAL PUCABAMBA - PAN DE AZUCAR.pdf
experto-gestion-calidad-seguridad-procesos-quimicos-industriales-gu.pdf
BROCHURE SERVICIOS CONSULTORIA ISOTEMPO 2025
TRABAJOS DE ALTO RIESGO IZAJE Y CALIENTE.pptx
manual-sap-gratuito _ para induccion de inicio a SAP
FUNCION CUADRATICA FUNCIONES RAIZ CUADRADA
La 5ª Edición del Manual de Ingeniería de Sistemas ( SEH5E ) como base d...
Investigacioncientificaytecnologica.pptx
PROCESOS DE REGULACION DE CRECIMIENTO.pptx
DEBL Presentación PG 23.pptx [Autoguardado].pptx
TECNOLOGIA EN CONSTRUCCION PUBLICO Y PRIVADA
Matriz_Seguimiento_Estu_Consult_2024_ACT.pdf
UD3 -Producción, distribución del aire MA.pdf
TOPOGRAFÍA - INGENIERÍA CIVIL - PRESENTACIÓN
SISTEMAS DE PUESTA A TIERRA: Una introducción a los fundamentos de los sistem...
PPT SESIÓN 6 Los Injertos.- Micropropagación e Injertos Clonales.pptx
PRINCIPIOS ORDENADORES_20250715_183000_0000.pdf
Expo petroelo 2do ciclo.psssssssssssssptx
PPT PE 7 ASOCIACIONES HUAMANGA_TALLER DE SENSIBILIZACIÓN_20.04.025.pptx
TRABAJOS DE ALTO RIESGO ELEC - LOTO.pptx
2. FICHA EMERGTENCIA VIAL PUCABAMBA - PAN DE AZUCAR.pdf

Agitadores

  • 1. AGITADORES AGITATORS c/Alt,25 Pol.Ind.Ca n’Alzamora.08191 Rubí (Barcelona).SPAIN Telf.+34 93 586 23 00 Fax.+34 93 586 23 01 e-mail:link@linkindustrial.es www.linkindustrial.es
  • 2. La simulación numérica de dinámica de fluidos (CFD – dinámica de fluidos computacional) es una herramienta excelente para la comprensión más profunda de los fenómenos complejos de corrientes en depósitos agitados. En LINK INDUSTRIAL se utiliza para: · La optimización del diseño de impulsores. · La determinación de esfuerzos sobre impulsores,ejes e internals del depósito. · El cálculo de coeficientes locales de transmisión de calor. · La comprensión del comportamiento del fluido en caso de colocación asimétrica del agitador en el depósito. · La determinación de la cizalladura turbulenta y la disipación turbulenta local de energía. Simulación y ensayo se complementan. CFD CFD The numerical simulation of fluid flow (CFD – Computacional Fluid Dynamics) is an excellent tool that provides a deeper insight in the complex flow processes of agitated vessels. At LINK INDUSTRIAL it is used for: ·The optimization of the impeller design. ·The determination of forces on the impellers,shafts and internals of the vessel. ·The calculation of local heat transfer coefficients. ·The comprehension of the flow behaviour in the case of agitators mounted asymmetrically into the vessel. ·The determination of local turbulent shear stresses and local turbulent energy dissipation rates. Simulation and testing complement each other. LINK INDUSTRIAL está centrado en el diseño,fabricación y comercialización de maquinaria para la industria química,farmacéutica,cosmética,biofuel,aguas residuales,purines,etc.,especialmente en la fabricación de agitadores,reactores agitados,micronizadores,filtros nucha,mezcladores de sólidos y evaporadores de película agitada. Los 36 años de experiencia acumulada permiten aconsejar en cada aplicación la solución óptima desde el punto de vista técnico y económico.De esta manera conseguimos un equipo único y adaptado absolutamente al proceso y a las condiciones de trabajo. LINK INDUSTRIAL se basa en la mejora continua y el desarrollo de tecnología propia,mediante: · Programa de elementos finitos que permite determinar deformaciones,tensiones y frecuencias propias de estructuras sometidas a esfuerzos y presiones lo que nos permite mejorar notoriamente la fiabilidad de los agitadores y otros componentes. · Programas de simulación numérica de dinámica de fluidos que permite estudiar con antelación los fenómenos más complejos de la agitación,así como la optimización de los diseños de los impulsores. · Equipo experimental de medición de tensiones mediante galgas extensométricas. · Disponemos de varios tanques de pruebas,el de mayor capacidad es de 40 m3,donde se pueden efectuar ensayos en carga de las máquinas construidas.
  • 3. MEF FEM El método de los elementos finitos (MEF) sirve para determinar deformaciones,tensiones y frecuencias propias de estructuras mecánicas sometidas a esfuerzos,momentos o presiones. Analizando los resultados de los cálculos MEF se puede descubrir y evitar con antelación problemas potenciales. Cálculos MEF pueden mejorar notoriamente la fiabilidad de agitadores, depósitos y otros componentes de la maquinaria industrial. The Finite Element Method (FEM) serves for determining deformations, stresses and natural frequencies of structures subjected to forces,moments or pressures. Analyzing the results of FEM calculations one may identify and avoid potential problems in advance. FEM calculations can significantly improve reliability of agitators,vessels and other process engineering equipment. LINK INDUSTRIAL has specialised in the design,manufacture and marketing of machinery for the chemical,pharmaceutical,cosmetic,biofuel,waste water, purines and similar industries,specialising particularly in the manufacture of agitators,agitated reactors,micronizers,Nutsche filters,solid mixers and agitated film evaporators. The 36 years of accumulated professional experience allow advising the client about the optimal solution for each application from both technical and economic points of view and thus obtain a piece of equipment unique and fully adapted to the processes and working conditions of the client. LINK INDUSTRIAL is based on continuous improvement and the development of its own technologies by means of: · A Finite Element programme that makes it possible to determine deformations,stresses and frequencies of structures subjected to forces and pressures these FEM calculations can significantly improve the reliability of agitators and other components. · Numerical simulations of fluid flow (CFD) that make it possible to study complex or unknown flow phenomena in agitation,as well as optimise the design of the impellers. · An experimental tension measuring equipment using strain gauges. · Various testing tanks up to a capacity of 40 m3 where load tests of the constructed equipment can be carried out.
  • 4. SELECCIÓN DELAGITADOR El correcto dimensionado del agitador debe garantizar una agitación suficiente para el proceso,con un coste total -amortización más gastos de operación- mínimo. En los agitadores MIXLINK prácticamente el único gasto de operación es el consumo de energía dado que el avanzado diseño hace despreciables los costes de mantenimiento. CONSUMO ENERGÉTICO La energía del motor se emplea en: · Movimiento de toda la masa del fluido (caudal vehiculado). ·Turbulencias locales. Los impulsores de elevado rendimiento (Ne /Nq bajo) están indicados cuando se requiere gran caudal y poca turbulencia local (p.e.suspensión de sólidos). Para mezclas en general es útil cierta turbulencia y con un impulsor de peor rendimiento hidráulico pueden conseguirse mejores rendimientos de mezcla. De las fórmulas (1) y (2) puede deducirse que para conseguir el mismo caudal,la potencia absorbida es mucho menor con grandes diámetros y bajas velocidades.Sin embargo el coste inicial suele ser mayor. Cuando el parámetro significativo es la potencia absorbida (p.e.dispersión de gases) es conveniente ir a velocidades relativamente altas (la limitación suele venir por consideraciones mecánicas) ya que el aumento del caudal conseguido bajando la velocidad implica un mayor coste que no tiene ninguna ventaja en el rendimiento. GRADO DEAGITACIÓN En los casos en que el vehiculado es el parámetro significativo,es útil definir como grado de agitación un número comprendido entre 0 y 10 proporcional a la relación entre el caudal del impulsor y la sección de tanque. Cuando lo importante es la potencia absorbida será mejor hacer compara- ciones basadas en la relación potencia/volumen. SELECTION OFTHEAGITATOR The correct size of agitator must ensure sufficient agitation for the process, with a total cost (amortization plus operating costs) that is as low as possible. With agitators manufactured by LINK INDUSTRIAL practically the only operating cost is the consumption of energy,as the advanced design results in minimal maintenance costs. ENERGY CONSUMPTION The energy from the motor is used for: · Moving all the fluid mass (bulk fluid flow). · Local turbulence. The high performance impellers (low Ne/Nq) are recommended when a large flow and low local turbulence is required (e.g. suspension of solids). For mixtures in general,a certain turbulence is useful and with an impeller of lower hydraulic performance better performance of the mixture can be achieved. From the equations (1) and (2) it can be deduced that to achieve the same flow,the absorbed power is much less with large diameters and low veloci- ties. However,the initial cost is usually greater. When the significant parameter is the absorbed power (e.g.dispersion of gases) it is more effective to work at relatively high speeds (the limitation is usually the result of mechanical considerations) as the increase in flow achieved by lowering the velocity involves a significant cost that does not provide any advantage in performance. SCALE OFAGITATION In those cases where the bulk fluid flow is the significant parameter,it is useful to define the scale of agitation with a number between 0 and 10 proportional to the ratio between the flow from the impeller and the section of the tank. When the important factor is the absorbed power it is better to make comparisons based on the power/volume relationship.
  • 5. IMPULSORES IMPELLERS NÚMERO DE CAUDAL Y POTENCIA POWER AND PUMPING NUMBER Denominación Denomination Hélice Propeller Hidrofoil Hidrofoil Versafoil Versafoil Turbina axial Pitched blade turbine Turbina radial Radial turbine Cowles Disperser disc Ancora Anchor Cinta helicoidal Helical ribbon Proporciones geométricas standard Standard Geometries Situación Situation centrada centred descentrada sin bafles off-centre without baffles lateral side-entry centrada centred descentrada sin bafles off-centre without baffles lateral side-entry centrada con bafles centred with baffles centrada con bafles centred with baffles centrada con bafles centred with baffles centrada centred descentrada sin bafles off-centre without baffles centrada sin bafles centred without baffles centrada sin bafles centred without baffles Flujo primario Primary flow axial axial axial axial axial axial axial y radial axial and radial radial radial radial radial tangencial tangential axial axial Rango de utilización Range of use d/Dd/D 0’1- 0’5 0’2 - 0’7 0’5 - 0’98 0’2 - 0’6 0’2 - 0’4 0’1 - 0’5 0’9 - 0’98 0’9 - 0’98 VelTang (m/s) Tang Vel (m/a) 3 - 15 2 - 10 1 - 12 2 - 6 4 - 10 5 - 20 1 - 5 u < 2 Re Re Re > 103 Re > 102 Re > 20 Re > 102 Re > 102 Re > 103 turbulento turbulent Re > 102 Re < 102 laminar laminated Viscosidad (Pa.s) Viscosity (Pa.s) < 20 < 50 < 100 < 20 < 20 < 20 < 20 > 50 Comentarios Comments Tanques pequeños Baja agitación en tanques grandes Baja viscosidad Small tanks Low agitation in large tanks Low viscosity Buen rendimiento Permite bajos consu- mos y accionamientos más económicos Good performance Makes low consump- tion and allows use of more economic drives Muy versátil Apta para altas y bajas viscosidades Agitación uniforme en todo el tanque Very versatile Suitable for high and low viscosities Uniform agitation throughout the tank Construcción económica Facilmente adaptable a tanques muy grandes Economic construction Easily adaptable to very large tanks Indicada casi exclusivamente para dispersión de gases y transferencia térmica Recommended almost exclusively for the dispersion of gases and heat transfer Alta cizalladura Potencia muy sensible a la viscosidad Especial para emul- siones, pinturas, etc. High shearing Power very sensitive to viscosity Especially for emul- sions, paints, etc. Para agitación cerca de paredes A menudo con rascadores Para trasferencia térmica For agitation near walls Often with scrapers For heat transfer Ideal para viscosi- dades muy altas Poco apta para baja viscosidad Ideal for very high viscosities Not very suitable for low viscosities ŋ ŋ ŋ ŋ ŋ ŋ ŋ ŋ CAUDAL VEHICULADO PUMPING CAPACITY Q= Nq · n · d3 (1) POTENCIA ABSORBIDA ABSORBED POWER P= Ne · · n3 · d5 (2) Símbolos Symbols Unidades Units D d diámetro tanque tank diameter diámetro impulsor impeller diameter m n velocidad agitador Agitator speed s -1 Ne número de potencia Power number - Nq número de caudal Pumping number - P potencia absorbida Absorbed power W Q caudal vehiculado Pumping capacity m3 s -1 Re número de Reynolds Reynolds number - Viscosidad Viscosity Pa.s densidad Density kg. m -3 δ ŋ δ
  • 6. FILTROS NUCHA NUTSCHE FILTERS MICRONIZADORES MICRONIZERS CONCENTRADORES EVAPORATORS MEZCLADORES DE SÓLIDOS SOLID MIXERS c/Alt,25 Pol.Ind.Ca n’Alzamora.08191 Rubí (Barcelona).SPAIN Telf.+34 93 586 23 00 Fax.+34 93 586 23 01 e-mail:link@linkindustrial.es www.linkindustrial.es ww ww w.linkindusttrriia all.e s
  • 7. PROCESS LINK has specialized in the construction of agitated Nutsche filters, especially suitable for the chemical and pharmaceutical industries. A single machine can perform filtering,washing and drying opera- tions,which reduces operation times and increases the quality of the product. PROCESO LINK está especializada en la construcción de filtros nucha agitados, en especial para la industria química y farmacéutica. Permiten en un solo equipo hacer las operaciones de filtrado,lavado y secado con lo que se reducen los tiempos de operación y se aumenta la calidad del producto. FILTROS NUCHA NUTSCHE FILTERS Presión Pressure Disolvente Dissolvent Vacío Vacuum Producto final Final product Productos Products Presión Pressure Pala Blade Filtro Filter Disolvente Dissolvent MATERIALES LINK construye filtros nucha en aceros inoxidables,aleaciones base níquel,titanio,polipropileno... MATERIALS LINK manufactures Nutsche filters in stainless steels,nickel-based alloys,titanium,polypropylene...
  • 8. EN CONTINUO Con estos equipos se garantiza una micronización uniforme,ya que todo el pro- ducto está obligado a pasar por el elemento micronizador. El proceso puede elevar la temperatura del producto y por esta razón habitualmente incorporan sistema de refrigeración. La propia capacidad de bombeo puede utilizarse para realimentación total o parcial del fluido procesado. CONTINUOUS OPERATION As the whole product has to pass the miccronizer,with this type a homogeneous crushing is guaranteed. The crushing process can increase the temperature of the product,for which reason normally cooling systems are integrated. The pumping capacity of the impeller can be used for the total or partial recirculation of the product. MICRONIZADORES MICRONIZERS TURBOLINK Indicado cuando se requiere un moderado nivel de cizalladura.Especialmente adecuado para incorporar sólidos o líquidos en el tanque. MICROLINK Cuando se requiere un alto nivel de cizalla- dura.El perfil de velocidades y el paso entre los dientes del rotor y el estátor permite la obtención de tamaños de partículas de hasta 0,1 μm. TURBOLINK This type is recommended when a moderate level of shearing is required and is especially suitable for adding solids or liquids in the tank. MICROLINK When an extremely fine shearing level is necessary.The profile of velocities and the passage through the teeth of rotor and stator allows particle sizes to be obtained that are as small as 0,1 μm.
  • 9. ROTOR La parte móvil de los concentradores debe estar muy bien ajustada al estator para per- mitir la formación de una capa de producto fina y homogénia. Se dimensiona para poder soportar las distintas viscosidades a lo largo de la pared del estator. ROTOR The moving part (rotor) of the evaporator must be extremely well adjusted to the stator in order to allow the formation of a fine and homogenous product film. It is dimensioned to be able to support the different viscosities along the entire length of the stator wall. CONCENTRADORES EVAPORATORS
  • 10. La mezcla de sólidos es más delicada que la de líquidos. LINK INDUSTRIAL fabrica mezcladores de eje vertical,eje horizontal, mezcladores cónicos y secadores a vacío. Para sólidos secos,húmedos y suspendidos como aglomerados, polvos,pastas,masas y suspensiones. The mixing of solids is more complicated than the mixing of liquids. LINK INDUSTRIAL manufactures vertical mixers,horizontal mixers, conical mixers and vacuum dryers. For dry,wet and suspended solids such as agglomerates,powders, pastes,granules and suspensions. MEZCLADORES DE SÓLIDOS CERTIFICADOS SOLID MIXERS CERTIFICATES
