Partes del motor eléctrico
Bobinados concéntricos
Bobinados excéntricos
Motores asíncronos
Desarrollo práctico

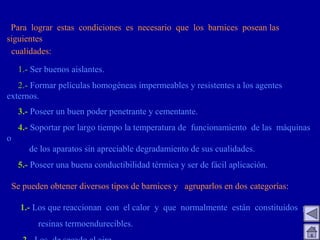

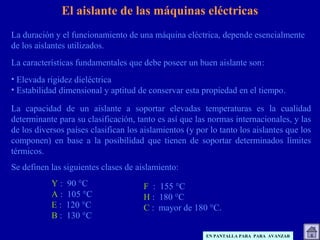

Aislantes
Esquemas
Motores monofásicos
Juan M. Fernández España

Las partes principales que componen un motor de c.a. Son el
rotor y el estátor.
El estátor está formado por una carcasa de fundición y un en su
interior constituido por chapa magnética apilada en la que se aloja
el bobinado inductor.
El rotor o inducido está formado por un núcleo de chapa magnética
solidario a un eje. Este circuito magnético puede ser bobinado o
del tipo de jaula de ardilla.
El motor con rotor de jaula de ardilla es el más utilizado industrial-
mente debido a su robustez, su rendimiento y su escaso manteni-
miento. El rotor de jaula de ardilla debe su nombre al parecido con
las jaulas utilizadas para las ardillas.
Partes del motor

Jaula de ardilla
Inducido de jaula de ardilla
Barras conductoras de
cobre o aluminio
Anillos de cortocircuito
Jaula de ardilla

Carcasa
Núcleo
magnético
Placa de
bornes
Radiadores
de refrigeraciónRanuras
ESTATOR

Interior de un motor
de jaula de ardilla

Carcasa
Estator
Bobinado
Inducido
Jaula de ardilla
Tapa
Tapa
Ventilador
Caja, placa
de bornes
Cojinetes
Protector ventilador

Motor monofásico
de condensador
Condensador
de arranque

Motor lavadora
Tacodinamo Regulador

Los bobinados de corriente alterna son
concéntricos cuando las bobinas que forman
los grupos son concéntricas.
Grupo de 2 bobinas
concéntricas
Grupo de 3 bobinas
concéntricas
Bobinas
EN PANTALLA PARA PARA AVANZAR

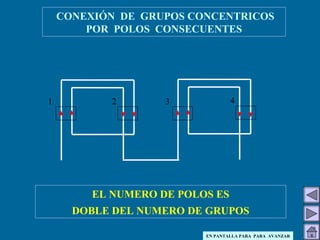

CONEXIÓN DE GRUPOS CONCENTRICOS
POR POLOS CONSECUENTES
1 2 3
CONEXIÓN POR POLOS CONSECUENTESFORMACION DE POLOSSE FORMAN DOS POLOS POR CADA GRUPO
EL NUMERO DE POLOS ES
DOBLE DEL NUMERO DE GRUPOS
4

CONEXIÓN DE GRUPOS CONCENTRICOS
POR POLOS
FORMACION DE POLOS
1 2 1
EL NUMERO DE POLOS ES
IGUAL AL NUMERO DE GRUPOS
SE FORMA UN POLO POR GRUPO

Los bobinados concéntricos pueden ser conectados por
polos y por polos consecuentes.
Los monofásicos y bifásicos se ejecutan siempre por polos.
Los trifásicos se ejecutan siempre por polos consecuentes.
Las razones son solo de tipo constructivo .
BOBINADOS CONCENTRICOS

CALCULO DE UN BOBINADO CONCENTRICO
DATOS DEL MOTOR
Nº RANURAS - K = 24
Nº DE POLOS - 2p = 4 CONEXIÓN - Polos consecuentes
Nº DE FASES - q = 3
K
Nº de bobinas por grupo - U = = 2
2pq
K
Nº de ranuras por polo y fase - Kpq = = 2
2pq
Amplitud de grupo - m = (q - 1) U = 4
K
Paso de principios de fase - Y120 = = 4
3p
Grupos por fase - Gf = p = 2 ; Gt = Gf.q = 6

2 BOBINAS POR GRUPO
AMPLITUD
RESULTADOS DEL CALCULO
U V W
1 5 9
13 17 21
TABLA DE
PRINCIPIOS COGEREMOS EL 1 - 5 - 9
SERAN DOS GRUPOS
POR FASE, 6 EN TOTAL
1 2 3 4

ESTATOR DE 24 RANURAS
REPRESENTACION PANORAMICA
COLOCAMOS EL PRIMER GRUPO
SEGÚN LOS CALCULOS OBTENIDOS
COLOCAMOS AHORA EL SEGUNDO GRUPO
DE MANERA SIMETRICA EN EL CONJUNTO DE RANURAS
AHORA CONECTAMOS LOS DOS GRUPOS
EN CONEXIÓN POR POLOS
COMPROBAMOS LA FORMACION DE POLOS
EN ESTA FASE
TENIENDO EN CUENTA EL PASO DE PRINCIPIOS
COLOCAMOS LA SEGUNDA FASE
VOLVEMOS A CONECTAR ENTRE SI LOS DOS GRUPOSCOMPROBAMOS DE NUEVO LA FORMACION DE POLOS
QUE COMPLEMENTARA LA FASEANTERIOR
COLOCAMOS AHORA LA 3º FASE SEGÚN EL PASO
DE PRINCIPIOS COMO EN LA FASE ANTERIORCONECTAMOS LOS GRUPOS
COMPROBAMOS LA FORMACIÓN DE POLOS, PERO
EN LA TERCERA FASE EMPEZAREMOS POR EL FINAL
COMPROBAMOS AHORA LA FORMACION DE LOS 4 POLOS
AGRUPANDO LAS FLECHAS EN GRUPOS SEGÚN SU SENTIDO
RANURA 5
RANURA 9

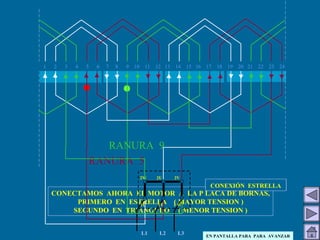

CONECTAMOS AHORA EL MOTOR A LA P LACA DE BORNAS,
PRIMERO EN ESTRELLA ( MAYOR TENSION )
SEGUNDO EN TRIANGULO ( MENOR TENSION )
L1 L2 L3
CONEXIÓN TRIANGULO
2W 2U 2V
1U 1V 1 W
CONEXIÓN ESTRELLA
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

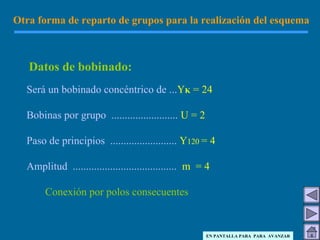

Otra forma de reparto de grupos para la realización del esquema
Será un bobinado concéntrico de ...YK = 24
Bobinas por grupo ......................... U = 2
Paso de principios ......................... Y120 = 4
Amplitud ....................................... m = 4
Conexión por polos consecuentes
Datos de bobinado:

1U 1U1V 1V1W 1W

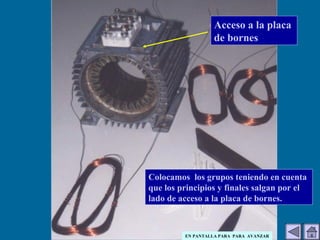

Partiendo del conjunto de ranuras del estator,
dejamos 2 ranuras para el primer grupo
Como cada grupo tiene dos bobinas
Para la colocación del segundo grupo (que corresponderá
al primer grupo de la segunda fase) dejamos tantas ranuras
vacías como bobinas por grupo tengamos
Las dos siguientes para el primer grupo de la segunda faseLas dos siguientes quedarán vacíasLas dos siguientes parta el primer grupo de la
tercera faseLas dos siguientes quedan vacías
Las dos siguientes corresponden otra vez
a la primera fase
Las dos siguientes vacíasLas dos siguientes a la segunda faseLas dos siguientes vacíasLas dos siguientes a la tercera faseLas dos ultimas vacías
Si nos fijamos la secuencia será siempre: 2 para la primera fase,
2 vacías, 2 para la segunda fase, 2 vacías, 2 para la tercera fase,
2 vacías, 2 para la primera fase, 2 vacías ............

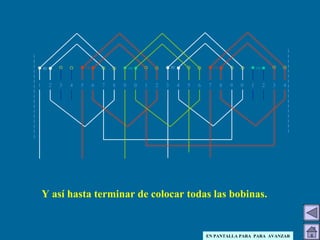

Ya podemos empezar a colocar los grupos y terminar el esquemaY así hasta terminar de colocar todas las bobinas.
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4

1U 1U1V 1V1W 1W
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4

Motores asíncronos
Giran a una velocidad inferior a la del campo magnético giratorio
(velocidad de sincronismo).
Esta velocidad (de sincronismo) depende de la frecuencia de la
corriente y del número de polos de la máquina.
60 . f
p
La velocidad real o velocidad del rotor es inferior a la de sincronismo
60 . f
p
n1 =
n2 = Deslizamiento

Estos bobinados pueden ser : imbricados y ondulados, a su vez de una y de
dos capas . Los imbricados pueden ser enteros o fraccionarios.
En este tema estudiaremos solo los imbricados enteros. Estos serán:
1. - De una capa cuando cada lado de bobina ocupa una ranura entera.
2. - De dos capas (o superpuesto) cuando en una ranura se albergan dos
lados de bobinas diferentes.
En los bobinados de una capa el ancho de bobina será siempre impar y
aproximadamente igual al paso polar. Si es acortado, lo será en un numero de
ranuras par.
Decimos que un paso es diametral cuando coincide el paso de bobina con
el paso polar ; acortado cuando es menor que el paso polar y alargado
cuando es mayor.
BOBINADOS EXCENTRICOS

En los bobinados de una capa el ancho de bobina será siempre
impar y aproximadamente igual al paso polar. Si es acortado ,
lo será en un numero de ranuras par.
Este acortamiento puede llegar a ser hasta un tercio del paso
polar y en ocasiones solo se acorta para conseguir:
1.- Reducir la longitud del hilo a emplear.
2.- Reducir el estorbo en las cabezas de las bobinas.
3.- Reducir los armónicos de la fuerza electromotriz.
BOBINADOS EXCENTRICOS IMBRICADOS

BOBINADOS EXCENTRICOS IMBRICADOS
Se dice que un bobinado es excéntrico cuando las bobinas que
forman un grupo son iguales.
Normalmente todos los bobinados excéntricos son ejecutados
por polos.
ESTOS SON DOS GRUPOS DE 3 BOBINAS CADA UNOSE CONECTAN POR POLOS
22 1
BOBINAS
GRUPO 1 GRUPO 2
VEMOS LA FORMACION DE POLOSSE FORMAN TANTOS POLOS COMO GRUPOS TENEMOS

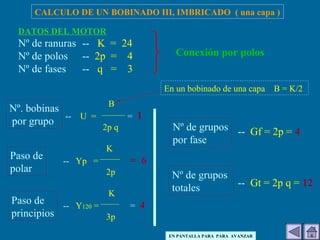

CALCULO DE UN BOBINADO III, IMBRICADO ( una capa )
DATOS DEL MOTOR
Nº de ranuras -- K = 24
Nº de polos -- 2p = 4
Nº de fases -- q = 3
Conexión por polos
B
-- U = = 1
2p q
K
-- Yp = = 6
2p
K
-- Y120 = = 4
3p
En un bobinado de una capa B = K/2
Nº. bobinas
por grupo
Paso de
polar
Paso de
principios
Nº de grupos
por fase
Nº de grupos
totales
-- Gf = 2p = 4
-- Gt = 2p q = 12

RESULTADO DEL CALCULO
U = RESULTAN GRUPOS DE
1 BOBINA
Yp = PASO POLAR 6
ACORTAMOS EN UNA RANURA
YK = PASO DE RANURA 5
DECIMOS PASO ACORTADO
U = 1
Yp = 6
Y120 = 4 U V W
1 5 9
13 17 21
Con este dato realizamos
la siguiente tabla de
principios de fase
1 2 3 4 5 6

PARTIMOS DE UN ESTATOR DE 24 RANURAS
5
31 12 4
DESARROLLO DEL ESQUEMA
SEGÚN EL RESULTADO DEL CALCULO COLOCAMOS
EL PRIMER GRUPO
A CONTINUACION Y CON UN REPARTO SIMETRICO
COLOCAMOS LOS GRUPOS RESTANTES DE LA MISMA FASE
PASAMOS A CONECTAR LOS GRUPOS EN CONEXIÓN POR POLOS
TENIENDO EN CUENTA EL PASO DE PRINCIPIOS CALCULADO
( RANURA 5 ) COLOCAMOS EL PRINCIPIO DE LA SEGUNDA FASE
PASAMOS A REALIZAR LAS CONEXIONES ENTRE LOS GRUPOS
9
CONECTAMOS AHORA ESTE GRUPO YGUAL QUE LOS ANTERIORESLA TERCERA FASE SE COGE EN SENTIDO CONTRARIO A LAS OTRAS DOS
U1 U2V1 V2W1W2
CONTANDO CON EL PASO DE PRINCIPIOS ( RANURA 9) PASAMOS A COLOCAR
EL PRIMER GRUPO DE LA TERCERA FASE
A CONTINUACION COLOCAMOS EL RESTO DE GRUPOS DE LA MISMA FASE
COMO EN EL CASO ANTERIOR
PASAMOS A CONECTAR LOS GRUPOS ( POR POLOS )COMPROBAMOS AHORA LA FORMACION DE POLOS
LI L2 L3
CONECTAMOS LA PLACA DE BORNAS
CONEXIÓN ESTRELLACONEXIÓN TRIANGULO
W1 U1 V1
U2 V2 W2
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

CALCULO DE UN BOBINADO, III (imbricado superpuesto)
DATOS DEL MOTOR
Nº de ranuras -- K = 24
Nº de polos -- 2p = 4
Nº de fases -- q = 3
Conexión por polos
B
-- U = = 2
2p q
K
-- Yp = = 6
2p
K
-- Y120 = = 4
3p
En un bobinado de dos capa B = K
Nº. bobinas
por grupo
Paso
polar
Paso de
principios
Nº de grupos
por fase
Nº de grupos
totales
-- Gf = 2p = 4
-- Gt = Gf.q = 12

U = RESULTAN GRUPOS DE
2 BOBINAS
Yp =PASO POLAR 6
Yk = PASO DE RANURA 6
PASO DIAMETRAL
B
U = = 2
2p q
K
Yp = = 6
2p
K
Y120 = = 4
3p
U V W
1 5 9
13 17 21
principios de fase
RESULTADOS DEL CALCULO

DESARROLLO DEL ESQUEMA
U1 W1 U2 V2W2 V1
5 9
PARTIMOS DE UN ESTATOR DE 24 RANURAS EN REPRESENTACION
PANORAMICA, COLOCAMOS EL PRIMER GRUPO.
DESPUES DE UN REPARTO SIMETRICO PASAMOS A COLOCAR LOS DEMAS
GRUPOS DE LA MISMA FASE ( CUATRO SEGÚN LOS CALCULOS )
PROCEDEMOS A CONECTAR LOS GRUPOS ENTRE SI ( CONEXIÓN POR POLOS )
SEGÚN EL PASO DE PRINCIPIOS ( RANURA 5 ) COLOCAMOS EL PRIMER GRUPO
DE LA SEGUNDA FASE
AHORA PROCEDEMOS COMO EN EL CASO ANTERIOR COLOCANDO EL
RESTO DE LOSGRUPOS DE ESTA FASE
IGUAL QUE EN EL CASO ANTERIOR CONECTAMOS LOS GRUPOS POR POLOS
SEGÚN LA TABLA DE PRINCIPIOS ( RANURA 9 ) COLOCAMOS EL PRIMER GRUPO
DE LA TERCERA FASE
COMO EN LAS DOS ANTERIORES COLOCAMOS EL RESTO DE GRUPOS DE LA FASECONECTAMOS LOS GRUPOS ( POR POLOS )CONECTAMOS LA PLACA DE BORNAS
CONEXIÓN
TRIANGULO
L1 L2 L3
CONEXIÓN
ESTRELLA
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
2W 2U 2V
1U 1V 1 W

Ejemplo de bobinado excéntrico imbricado de una capa
con tres bobinas por grupo
B
U = = 3
2p q
K
Yp = = 18
2p
K
Y120 = = 12
3p
U V W
1 13 25
13 17 21
principios de fase
Paso acortado en 5 ranura ; Yk = 13
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
K = 36
2p = 2
q = 3
Datos
36
Para el desarrollo del esquema se
Procede como en el caso anterior

1U
1V
1W
Dibujadas las 36 ranuras de la armadura
Colocamos el primer grupo (ranura 1)
Después de hacer un reparto simétrico, colocamos
el segundo grupo correspondiente a la misma fase
Pasamos a conectar entre sí los grupos (en este caso
conexión por polos)
Según el paso de principios (Y120 = 12)
colocamos el primer grupo de la segunda fase
Del mismo modo que en la fase anterior
colocamos el segundo grupo de esta fase
Conectamos entre sí los gruposSegún el paso de principios Y120, el principio de
la segunda fase estaría en la ranura 25
Seguiríamos el mismo procedimiento
que en los casos anteriores.
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6

Distribución de grupos en
bobinados de dos capas

Realizaremos el bobinado explicado anteriormenteComo tiene 2 bobinas por grupo, marcamos las 2 primeras ranurasReservamos las 2 siguientes para la segunda faseLas 2 siguientes para la tercera faseLas 2 siguientes vuelven a corresponder a la primera fase
Seguimos la misma secuencia hasta el final
(2º f – 3º f – 1º f – 2º f – 3º f - etc...)
Colocamos ahora los grupos de la primera fase en
las ranuras de color blanco, fijándonos solo en su
lado izquierdo.
Conectamos los grupos entre sí según la conexión
que corresponda (por polos en este caso)
Colocamos la siguiente fase teniendo en cuenta el
paso de principios Y120 (en este caso ranura 5)
Seguimos el mismo procedimiento hasta terminar
Una vez terminada la 2º f, empezaremos con la 3º
que según el paso de principios Y120 corresponde
en la ranura 9
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Un bobinado trifásico alimentado por
un sistema trifásico de corrientes,
origina un campo magnético cons-
tante, pero giratorio, con velo-
cidad igual a la de sincronismo.

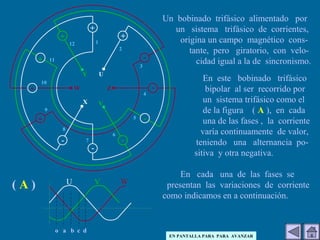

En este bobinado trifásico
bipolar al ser recorrido por
un sistema trifásico como el
de la figura ( A ), en cada
una de las fases , la corriente
varía continuamente de valor,
teniendo una alternancia po-
sitiva y otra negativa.
En cada una de las fases se
presentan las variaciones de corriente
como indicamos en a continuación.
1
2
3
4
5
6
7
8
9
10
11
12
+
+
-
-
-
-
-
-
+
+
+
+
U
V
W
X
Y
Z
( A )
o a b c d
U V W

7
2
3
4
5
1
6
8
9
10
11
12
U
V
W
X
Y
Z
En el instante ( o ), la
corriente de la fase
U tiene un valor
nulo, la fase W es
positiva y la fase V
es negativa.
Puedes verlo haciendo
clic 3 veces en la pantalla
Instante ( o )
-
-
+
+
+
+
-
-
+
+
-
-
+
+
-
- En el instante a son
positivas las fases U y W
mientras que es negativa
la V
Instante aInstante b

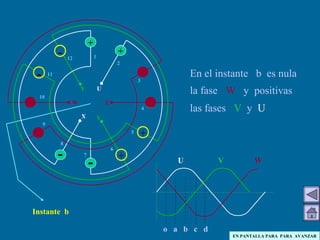

En el instante b es nula
la fase W y positivas
las fases V y U
o a b c d
U V W

CUANDO ESTE VALOR DEL NUMERO DE
BOBINAS POR GRUPO NO ES UN VALOR
ENTERO, DECIMOS QUE ES BOBINADO
FRACCIONARIO
(No serán estudiados en este capitulo)

U2 W2
W2
U1
V1
V2
Partiremos de un estator de - K=24 ; 2p=4 ; q=3 -
concéntrico por polos consecuentes y de una capa.
Colocamos el primer grupoLas dejamos levantadas por un lado (quedaran tantas
bobinas levantadas como - m/2)
Dejando 2 ranuras vacías (tantas como bobinas por grupo)
colocamos el siguiente grupo
Seguimos el mismo procedimiento hasta el final, dejando
siempre dos ranuras vacías antes de colocar el siguiente.
Bajamos los lados de bobina que dejamos
levantados del primer grupo
Veremos ahora las conexiones entre grupos de cada fase

Una vez limpias las ranuras
procedemos a aislarlas con cartón

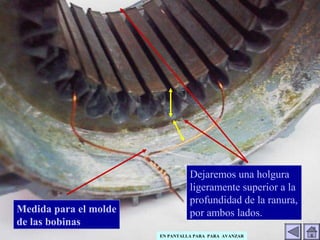

Medida para el molde
de las bobinas
Dejaremos una holgura
ligeramente superior a la
profundidad de la ranura,
por ambos lados.

Realización de bobinas

Colocamos los grupos teniendo en cuenta
que los principios y finales salgan por el
lado de acceso a la placa de bornes.
Acceso a la placa
de bornes

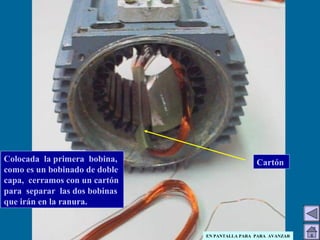

Colocada la primera bobina,
como es un bobinado de doble
capa, cerramos con un cartón
para separar las dos bobinas
que irán en la ranura.
Cartón

Este primer grupo
se colocará solo
por un lado,dejando
el otro levantado.
Lado levantado
Aislamos con cartón

HACER CLIC PARA AVANZAR
Colocamos el segundo grupo a conti-
nuación del primero y lo aislamos

Seguimos colocando
tantas bobinas con
un lado levantado
como Yp
En este caso Yp = 5
La bobina 6 ya se
Introduce por
ambos lados en las
ranuras
Cuando ponemos dos bobinas en la misma
ranura cerramos con caña

A partir de aquí las bobinas
se van colocando por los dos
lados dentro de las ranuras

Si son bobinados
concéntricos, colocamos
las bobinas del mismo
grupo en ranuras sucesivas

Concéntrico

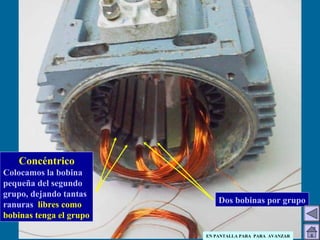

Colocamos la bobina
pequeña del segundo
grupo, dejando tantas
ranuras libres como
bobinas tenga el grupo
Dos bobinas por grupo

Se dejaran tantas bobinas levantadas de un lado como ranuras
de amplitud tenemos partido por dos, Yp / 2 . En este caso
amplitud 4, por tanto dejamos levantadas 2 bobinas.

Concéntrico
Colocamos el tercer grupo dejando de nuevo 2
ranuras libres, por ser 2 bobinas por grupo
2 ranuras libres

Volviendo a los excéntricos, colocamos
todos los grupos sin dejar ranuras vacías,
los lados que tenemos levantados de las
primeras que han sido colocadas, son las
ultimas en colocarse en las ranuras.

Colocadas todas
lar bobinas, aislamos
los grupos por los dos
lados del motor.

Una vez aislado
procedemos al atado
de forma que quede
bien apretado

Proceso atado de las cabezas

Una vez bien atado por ambos lados y realizadas las comprobaciones
oportunas procederíamos al barnizado, (secado al horno o al aire).

La duración y el funcionamiento de una máquina eléctrica, depende esencialmente
de los aislantes utilizados.
La características fundamentales que debe poseer un buen aislante son:
• Elevada rigidez dieléctrica
• Estabilidad dimensional y aptitud de conservar esta propiedad en el tiempo.
La capacidad de un aislante a soportar elevadas temperaturas es la cualidad
determinante para su clasificación, tanto es así que las normas internacionales, y las
de los diversos países clasifican los aislamientos (y por lo tanto los aislantes que los
componen) en base a la posibilidad que tienen de soportar determinados límites
térmicos.
Se definen las siguientes clases de aislamiento:
F : 155 °C
H : 180 °C
C : mayor de 180 °C.
El aislante de las máquinas eléctricas
Y : 90 °C
A : 105 °C
E : 120 °C
B : 130 °C

El papel es el clásico aislamiento entre espiras y contra masa utilizado
en la fabricación de transformadores y máquinas rotativas.
Entre los tipos de cartón aislante mas utilizados podemos encontrar el
cartón pressboard y el cartón presspan.
El cartón pressboard, (nombre adoptado por la empresa
«WEIDMANN» de Suiza), es un tipo de precomprimido de alta
calidad que se utiliza como aislante en transformadores sumergidos en
aceite de alta y muy alta tensión.
Cartón presspan es un material constituido por pulpa de celulosa que
no contiene ácidos, álcalis, sales ni impurezas metálicas.
Comercialmente se obtienen en dos tipos:
Superficie lustrada con espesores de 0.10 a 1 mm.
Superficie no lustrada con espesores de 1 a 5 mm.

Son soluciones de resinas naturales o sintéticas (con o sin aceite), con adecuados
solventes, que aplicados sobre una superficie forman una película aislante uniforme.
La aplicación de los barnices a los distintos devanados, tiene por finalidad conferir a
los aislantes las siguientes características:
1.- Sustituir el aire que se encuentra en los intersticios del aislamiento.
2.- Aumentar la rigidez dieléctrica y reducir la higroscopicidad.
3.- Mejorar la calidad mecánica (vibraciones, esfuerzos electrodinámicos) y la
resistencia a la acción de los agentes externos (ambientes corrosivos etc.).
4.- Aumentar la resistencia al calor y la conductibilidad térmica del conjunto.
5.- Prolongar la duración de la vida de los arrollamientos.

Para lograr estas condiciones es necesario que los barnices posean las
siguientes
cualidades:
1.- Ser buenos aislantes.
2.- Formar películas homogéneas impermeables y resistentes a los agentes
externos.
3.- Poseer un buen poder penetrante y cementante.
4.- Soportar por largo tiempo la temperatura de funcionamiento de las máquinas
o
de los aparatos sin apreciable degradamiento de sus cualidades.
5.- Poseer una buena conductibilidad térmica y ser de fácil aplicación.
Se pueden obtener diversos tipos de barnices y agruparlos en dos categorías:
1.- Los que reaccionan con el calor y que normalmente están constituidos por
resinas termoendurecibles.

K = 24 - 2p = 2 – por polos
K = 30 - 2p = 2 - polos consecuentes
K = 24 - 2p = 4 - por polos
K = 18 - 2P = 6 - polos consecuentes
K = 12 – 2p = 2 – polos consecuentes
K = 36 - 2p = 6 - polos
K = 12 - 2p = 2 - por polos
K = 24 - 2p = 4 - por polos
K = 36 - 2p = 6 - por polos
K = 36 - 2p = 2 - por polos
K = 48 - 2p = 4 - por polos
K = 12 - 2p = 4 - por polos
K = 12 - 2p = 2 - por polos
K = 12 - 2p = 2 - por polos, acortado
K = 18 - 2p = 2 - por polos
K = 18 - 2p = 6 - por polos
K = 24 - 2p = 4 - por polos
K = 24 - 2p = 8 - por polos
K = 36 - 2p = 4 - por polos
BOBINADOS CONCENTRICOS BOBINADOS ESCENTRICOS

2W 2U 2V
2U 2V 2W
U Z V X W Y
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4
concéntrico
K = 24
2p = 2
q = 3
Conexión por polos

2W 2U 2V
2U 2V 2W
U V WZ YX
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9
0
concéntrico
K = 30
2p = 2
q = 3
Polos consecuentes

U V WZ
YX
1U 1V 1W
2W 2U 2V
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3
4
Concéntrico
K = 24
2p = 4
q = 3
Por polos

X Y
2W 2U 2V
1U 1V 1W
2 3 4 5 6 7 8 9 0
1
2 3 4 5 6 7 8 9 01 2 3 41
U V WZ
Concéntrico
K = 24
2p = 4
q = 3
Por polos consecuentes

2W 2U 2V
1U 1V 1W
2 3 4 5 6 7 8 91 0 2 3 4 5 6 7 8 91 0 2 3 41
U Z V W X Y
Concéntrico
K = 24
2p = 8
q = 3

U V WZ
X Y
2 3 4 5 6 7 8 91 0 2 3 4 5 6 7 8 91 0 2 3 4 5 6 7 8 9 01 2 3 4 5 61
Concéntrico
K = 36
2p = 6
q = 3

V WZ X Y
2 3 4 5 6 7 8 91
0 2 3 4 5 6 7 81
U
Concéntrico
K = 18
2p = 2
q = 3

U V WZ
X Y
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
18
concéntrico
K = 18
2p =6
q = 3

U V WZ XY
2 3 4 5 6 7 8 91 0 2 3 4 5 6 7 8 91 0 2 3 4 5 6 7 8 91 0

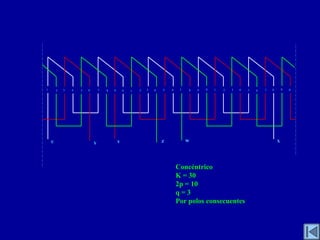

Concéntrico
K = 30
2p = 10
q = 3

1U 1V 1W2W 2U 2V
1U 1V 1W
2W 2U 2V
2 3 4 5 6 71 9 08 21
Imbricado
K = 12
2p = 2
q = 3
Por polos

1U 1V 1W2W 2U 2V
1U 1V 1W
2W 2U 2V
2 3 4 5 6 71 9 08 2 3 4 5 6 71 9 08 2 3 4 5 6 7 9 081 2 3 4 5 61
Imbricado
K = 36
2p = 6
q = 3
Por polos

Ranuras 12 (K=12), dos polos (2p=2), trifásico (q=3). Por polos.

Ranuras 24 (K=24), polos cuatro (2p=4), trifásico (q=3). Por polos.

Ranuras 36 (K=36), número de polos 6 (2p=6), trifásico (q=3).
Por polos.

Por polos.

Ranuras 12 (K=12), cuatro polos (2p=4), trifásico (q=3). Por polos.

Ranuras 12 (K=12), dos polos (2p=2), trifásico (q=3). Por polos.
Paso acortado

Por polos

Por polos.

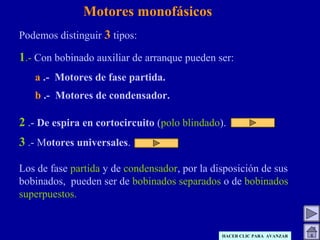

Motores monofásicos
Podemos distinguir 3 tipos:
1.- Con bobinado auxiliar de arranque pueden ser:
a .- Motores de fase partida.
b .- Motores de condensador.
2 .- De espira en cortocircuito (polo blindado).
3 .- Motores universales.
Los de fase partida y de condensador, por la disposición de sus
bobinados, pueden ser de bobinados separados o de bobinados
superpuestos.

Motor monofásico de fase partida
Rotor
Bobinado principal
Bobinado
auxiliar
U1 U2
Z1
Z2
L
N
Interruptor
centrifugo
Se construyen en potencias de hasta 1/8 de CV

Rotor
Bobinado principal
Bobinado
auxiliar
Condensador
de arranque
U1 U2
Z1
Z2
C
L
N
Motor monofásico de condensador
Se construyen en potencias de hasta 2 CV, aproximadamente.
C =
3,18 . P . 106
U2
. cos ϕ

Rotor
Bobinado principal
Bobinado
auxiliar
U1 U2
Z1
Z2
C
L
N
Cambio del sentido de giro

El bobinado principal ocupa normalmente los 2/3 de las ranuras del
estator, y el 1/3 restante el bobinado auxiliar.
Por lo tanto el número de bobinas de cada grupo U y la amplitud m
del bobinado principal se obtiene por la fórmula:
U = m =
K
6p
Como el bobinado auxiliar ocupa 1/3 de las ranuras tendremos:
Ua =
1
3
. K
4p
=
K
12p
Cálculo del bobinado monofásico
de bobinados separados

La amplitud del grupo auxiliar ma
considerando que el bobinado
principal ocupa los dos tercios de las ranuras será:
ma =
2
3
. K
2p
=
K
3p
El paso de principios Y90 :
Y90 =
K
4p

BOBINADO MONOFASICO SEPARADO
DATOS DEL MOTOR
Nº DE RANURAS = K = 24
Nº DE POLOS = 2p = 4
RESULTADOS
K 24
U = m = = = 2
6p 12
K 24
Ua = = = 1
12p 24
K 24
ma = = = 4
3p 6
K 24
Y120 = = = 3
4p 8
4 GRUPOS, BOBINADO
PRINCIPAL
4 GRUPOS, BOBINADO
AUXILIAR
DOS BOBINAS
POR GRUPO
UNA BOBINA
POR GRUPO
AMPLITUD 2 AMPLITUD 4

01 2 3 4 5 6 7 8 9 01 2 3 4 5 6 7 8 9 1 2 3 4
U2 Z2U1 Z1
01 2 3 4 5 6 7 8 9 01 2 3 4 5 6 7 8 9 1 2 3 4
Partiremos de un bobinado de K=24 – 2p=4. Con resultados
de cálculo - (bobinado principal) - U=2 – m=2
Según los cálculos, resulta para el bobinado principal:
U = 2 - m = 2 – G = 4. Colocamos los grupos de forma simétrica
Conectamos los grupos (conexión por polos)Los resultados de bobinado auxiliar son:U=1 – m=4 – G=4.
Teniendo en cuenta el paso de principios – Y90=3.
Colocamos los gruposConectamos estos grupos en conexión por polosConectamos el bobinado a la placa de bornes
N
Cambio del sentido de giro
1U 1V 1W
2W 2V 2U
L1

CALCULO DE UN MOTOR MONOFASICO SUPERPUESTO
DATOS DEL MOTOR
Nº de ranuras K = 24 ; Nº de polos 2p = 4
En los bobinados superpuestos se presentan algunas condiciones especiales:
1.- El bobinado principal puede llegar a ocupar el 83 % del total de ranuras
debido a que ambos bobinados , auxiliar y principal compartirán
algunas ranuras.
2.- El numero de bobinas por grupo del bobinado principal puede ser entero
o entero mas medio, partiendo de la formula del bobinado separado.
Decimos que es media cuando dos bobinas del mimo bobinado
( principal o auxiliar ) comparten ranura. ( lo vemos en este caso )
3.- Debido al acortamiento que sufre el paso de bobina ya que el numero de
espiras de cada bobina será diferente, el numero de espiras eficaces de
cada bobina se hará de forma independiente.
4.- El numero de espiras de las bobinas tanto del grupo principal como auxiliar
podrán ser distintos. HACER CLIC PARA AVANZAR

K
Nº bobinas por grupo U = Ua = = 2 añadiremos 1 / 2 bobina
6p
K - 2p . 2U
Amplitud m = = 1
2p
K - 2p . 2Ua
Amplitud ma = = 1
2p
K
Paso de principios Y90 = = 3 cogemos 1 - 4
4p
CALCULOS DEL BOBINADO

GRUPOS RESULTANTES DEL CALCULO
4 GRUPOS BOBINADO
PRINCIPAL
4 GRUPOS BOBINADO
AUXILIAR
DOS BOBINAS
POR GRUPO + 1/2
DOS BOBINAS
POR GRUPO + 1/2
AMPLITUD 1
1 / 2 BOBINA
1 / 2 BOBINA

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
COLOCAMOS EL PRIMER GRUPOA CONTINUACION COLOCAMOS LOS DEMAS GRUPOS
DE FORMA SIMÉTRICASIMETRICAMENTE
CONECTAMOS LOS GRUPOS EN CONEXIÓN POR POLOSSEGÚN EL PASO DE PRINCIPIOS COLOCAMOS EL PRIMER GRUPO DEL
BOBINADO AUXILIAR ( RANURA 4 )
A CONTINUACIÓN COLOCAMOS LOS DEMAS GRUPOS
SIGUENDO EL PROCEDIMIENTO ANTERIOR
CONECTAMOS LOS GRUPOS EN CONEXIÓN POR POLOSCONECTAREMOS AHORA LA PLACA DE BORNAS
W2 U2 V2
U1 V1 W1
U1 Z1
F N
Z2U2
ALIMENTACON
CAMBIO DEL
SENTIDO DE
GIRO

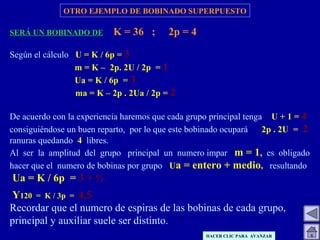

OTRO EJEMPLO DE BOBINADO SUPERPUESTO
SERÁ UN BOBINADO DE K = 36 ; 2p = 4
Según el cálculo U = K / 6p = 3
m = K – 2p. 2U / 2p = 1
Ua = K / 6p = 3
ma = K – 2p . 2Ua / 2p = 2
De acuerdo con la experiencia haremos que cada grupo principal tenga U + 1 = 4
consiguiéndose un buen reparto, por lo que este bobinado ocupará 2p . 2U = 2
ranuras quedando 4 libres.
Al ser la amplitud del grupo principal un numero impar m = 1, es obligado
hacer que el numero de bobinas por grupo Ua = entero + medio, resultando
Ua = K / 6p = 3 + ½
Y120 = K / 3p = 4,5
Recordar que el numero de espiras de las bobinas de cada grupo,
principal y auxiliar suele ser distinto.

U1 Z1
U2 Z2
3 bobinas de cálculo + 1 = 4
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
3 bobinas + 1/2 ½ bobina
COLOCAMOS EL PRINER GRUPO
COLOCAMOS LOS DEMAS GRUPOS DEL BOBINADO PRINCIPAL
SEGÚN EL REPARTO CALCULADO
HACEMOS LA CONEXIÓN POR POLOS
COLOCAMOS EL PRIMER GRUPO DEL BOBINADO AUXILIAR
PARTIENDO DEL PASO DE PRINCIPIOS CALCULADO ( RANURA 5 )
COLOCAMOS EL RESTO DE LOS GRUPOS DEL BOBINADO
AUXILIAR SEGÚN EL CALCULO REALIZADO
CONECTAMOS LOS GRUPOS POR POLOSBOBINADO FINALIZADO, (CONECTAMOS LA
PLACA DE BORNES COMO EN EL CASO ANTERIOR

Partimos de un bobinado separado de K=24 – 2p=4
estudiado anteriormente
Empezamos por colocar los grupos del bobinado principal
Colocamos ahora el bobinado auxiliar teniendo en cuenta que la
amplitud coincidirá con el Nº de lados de 2 grupos consecutivos
Pasamos a realizar las conexiones (por polos). Empezamos por
el bobinado principal
U2
Z2
Realizar ahora las conexiones del bobinado auxiliar
(conexión por polos).
U1
Z1
Colocación de
bobinas

Circuito inductor de
chapa magnética
Bobinas inductoras
Inducido
Colector
de delgas

Portaescobillas
Motor universal

Inducido de
jaula de ardilla
Espiras de
cortocircuito
Bobina
inductora
Terminales de
conexión
Motor de espira en cortocircuito

Bobinados 1

Más contenido relacionado

La actualidad más candente (20)

Similar a Bobinados 1 (20)

Último (20)

Bobinados 1
