calibrador_vernier_(2) (1).ppt
- 1. METROLOGIA UNIDAD II INSTRUMENTOS DE MEDICION LINEAL Y ANGULAR
- 4. Instrumentos de medición lineal más comúnmente aplicados en el ámbito mecánico: Exteriores Interiores Profundidades Calibrador Vernier Calibrador de Alturas Micrómetros
- 6. Escala vernier inventada por Petrus Nonius (14592-1577), por lo que se le denomino nonio. Calibrador Vernier instrumento de lectura directa que proporciona una lectura fácil en una sola operación. Diseño actual de escala deslizante se atribuye al matemático francés Pierre Vernier (1580?-1637) quien la perfecciono.
- 7. Calibradores vernier Se clasifican De acuerdo a su tamaño Por su tipo Pequeños Capacidad de medición de 0 a 300 mm (0 a 12”) Grandes Capacidad de medición mayor a 300 mm (12”) Tipo M Tipo CM
- 8. Calibrador vernier tipo CM Calibrador vernier tipo M
- 9. Mediciones que se pueden realizar con el calibrador vernier Exteriores Interiores Profundidades Escalonamiento
- 10. Puntas para interiores Varilla de profundidades Botón para el pulgar y freno Puntas para exteriores Regla Escala principal (sistema inglés) Escala vernier (Sistema inglés) Regla Escala principal (sistema internacional) Escala vernier (Sistema internacional) Nomenclatura Calibrador Vernier
- 12. Legibilidad o Resolución de la escala vernier Legibilidad (L) o Resolución.-Valor de la mínima división de la escala del instrumento de medición. L = d/n Donde: L = Legibilidad d = Valor de la mínima división de la escala principal n = número de divisiones de la escala del instrumento (escala vernier o micrométrica) Los verniers disponibles normalmente poseen legibilidades de 0.05 mm ó 0.02 mm en el sistema internacional y de 0.001” ó 1/128” en el sistema inglés
- 13. Legibilidad de la escala vernier Escala graduada en el sistema internacional d n L = d/n d = 1 mm n= 10 partes L = (1 mm/10 partes)= 0.1 mm L = 0.1 mm
- 14. Legibilidad de la escala vernier Escala graduada en el sistema inglés Escala vernier Escala principal d n L L = d/n d d = 1/16” = 8 partes n L = (1/16”/8 partes)= 1/128” L = 1/128”
- 15. Lectura de la escala vernier Paso 1 Parte entera: lectura que se ubica a la izquierda del cero indicador de la escala vernier. Paso 2: Parte complementaria: Identificar que graduación (línea) de la escala vernier queda alineada (coincide) con alguna graduación de la escala principal y contar que posición ocupa esa línea en la escala vernier (1, 2, 3, etc.) Paso 3: multiplicar el número de línea por el valor de la legibilidad de la escala (p.e. 2X0.1mm=0.2 mm) Paso 4: Lectura total = Parte entera + Parte complementaria
- 16. Ejemplos de lecturas con Escala Vernier Sistema de unidades en que esta trazada la escala: internacional (mm) Determinar la legibilidad (L) de la escala mediante la fórmula L=d/n d = 1 mm n = 20 partes L= (1mm/20)= 0.05 mm Escala principal Escala vernier Parte entera: 22.00 mm Parte complementaria: 17X0.05mm = 0.85 mm Lectura total: 22.85 mm División 17
- 17. Sistema de unidades en que esta trazada la escala: internacional (mm) Determinar la legibilidad (L) de la escala mediante la fórmula L=d/n d = 1 mm n = 50 partes L= (1mm/20)= 0.02 mm Parte entera: 47.00 mm Parte complementaria: 16X0.02mm = 0.32 mm Lectura total: 47.32 mm División 16 Escala principal Escala vernier
- 18. División 7 Sistema de unidades en que esta trazada la escala: inglés (pulgadas) Determinar la legibilidad (L) de la escala mediante la fórmula L=d/n d = 1/16” n = 8 partes L= (1/16”)/8 = 1/128” Parte entera: 2. 4/16” = 2.1/4” Parte complementaria: 7X1/128” = 7/128” Lectura total: 2.39/128” Escala principal Escala vernier
- 19. División 18 Sistema de unidades en que esta trazada la escala: inglés (pulgadas) Determinar la legibilidad (L) de la escala mediante la fórmula L=d/n d = 0.025” n = 25 partes L= 0.025”/25 = 0.001” Parte entera: 2. 400” Parte complementaria: 18X0.001” = 0.018” Lectura total: 2.418” Escala vernier Escala principal
- 20. Precauciones y cuidados al medir con un calibrador vernier
- 26. ► Calibrador de alturas. Dispositivo para medir la altura de piezas o las diferencias de altura entre planos a diferentes niveles. ► Conocido también como: Medidor de alturas ► Otras aplicaciones. Herramienta de trazo ► Requerimientos de uso. Mármol de trazo o mesa de trazo metálica (servirá como plano de referencia)
- 27. Base Nomenclatura del Calibrador Vernier Escala vernier Tornillo de fijación Dispositivo de ajuste fino Tornillo de ajuste a cero Trazador Escala principal Mármol de trazo (mesa de granito) Escala del calibrador de alturas
- 28. Trazo Aplicaciones del calibrador de alturas Medición de alturas
- 29. El calibrador de alturas en su escala representa la combinación de una escala principal con una escala vernier, por lo que el procedimiento para leer su escala es igual al del calibrador vernier. Escala del calibrador de alturas
- 31. ► Micrómetro. del griego micros, pequeño, y metron, medición ► Conocido también como: Tornillo de Palmer ► Principio de funcionamiento Ensamble tuerca- tornillo El movimiento giratorio del tambor se convierte en el movimiento lineal del husillo. ► Capacidad de medición: varia de 25 mm en 25 mm para el sistema internacional y de 1” en 1” para el sistema inglés
- 32. Nomenclatura del Micrómetro de Exteriores Tope fijo Husillo Arco o herradura Barril Tambor de medición Trinquete o tambor de fricción Freno
- 33. Legibilidad de la escala micrométrica La legibilidad de escalas micrómetricas depende del paso de la rosca del husillo, así p.e. Paso = 0.025” 40 hilos por pulgada Paso = 0.5 mm 50 hilos en 25 mm

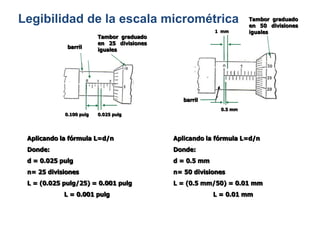

- 34. Tambor graduado en 25 divisiones iguales barril 0.100 pulg 0.025 pulg Aplicando la fórmula L=d/n Donde: d = 0.025 pulg n= 25 divisiones L = (0.025 pulg/25) = 0.001 pulg L = 0.001 pulg Aplicando la fórmula L=d/n Donde: d = 0.5 mm n= 50 divisiones L = (0.5 mm/50) = 0.01 mm L = 0.01 mm Tambor graduado en 50 divisiones iguales barril 0.5 mm 1 mm Legibilidad de la escala micrométrica
- 35. Paso 1 Parte entera: lectura que se ubica a la izquierda de la línea del borde izquierdo del tambor Paso 2: Parte complementaria: Identificar que graduación (línea) de la escala micrométrica queda alineada (coincide) con la línea axial del barril. Paso 3: multiplicar el número de línea por el valor de la legibilidad de la escala (p.e. 2X0.01mm=0.02 mm) Paso 4: Lectura total = Parte entera + Parte complementaria Lectura de la escala micrométrica
- 36. Ejemplos de lecturas con Escalas micrométricas Línea axial Tambor barril 1 mm 0.5 mm Lectura del barril ( mm visibles): 4.00 mm Lectura de 0.5 mm visible en el barril: 0.5 mm Línea del tambor que coincida con la línea axial: 49X0.01 mm 0.49 mm Lectura total: 4.99 mm Determinar la legibilidad (L) de la escala mediante la fórmula L=d/n d = 0.5 mm n = 50 divisiones L= (1mm/50)= 0.01 mm Sistema de unidades en que esta trazada la escala: internacional (mm) Línea del borde izq. Del tambor
- 37. Línea axial barril Tambor Sistema de unidades en que esta trazada la escala: inglés (pulg) Determinar la legibilidad (L) de la escala mediante la fórmula L=d/n d = 0.025 pulg n = 25 divisiones L= (0.025pulg/25)= 0.001 pulg Lectura del barril : 0.225 pulg Línea del tambor que coincida con la línea axial: 1X0.001 mm 0.001 pulg Lectura total: 0.226 pulg 0.5 mm barril Línea del borde izq. Del tambor
- 38. 1. Verificar la limpieza del instrumento o equipo de medición con un paño o gamuza para evitar residuos de pelusa en el mismo. 2. No aplicar excesiva presión entre las superficies de referencia de la pieza a medir y los palpadores del instrumento. 3. Verificar que el instrumento este calibrado. 4. No emplear los instrumentos como herramienta (p.e. no usar las puntas de interiores 5. del vernier como compás). 6. Evitar el error de paralaje al leer las escalas de los instrumentos de medición Para evitar el error de paralaje hay que leer la escala dirigiendo la mirada en forma perpendicular a la escala, tal como se muestra en las figuras. Como leer la escala micrométrica (evitando el error de paralaje) Como leer la escala vernier (evitando el error de paralaje) Algunas recomendaciones para evitar errores en la toma de mediciones con diferentes instrumentos de medición.
- 39. Creditos Galicia, H., y García N. (2003). Metrología Geométrica Dimensional, México: AGT EDITOR, S. A. (s. n.), (s.f.). Micrometer-Reading exercise . Recuperado el 12 de Abril de 2010, de http://www.tpub.com/content/aviation/14310/css/14310_67.htm (s. n.), (s.f.). Calibrador . Recuperado el 10 de abril de 2010, de http://html.rincondelvago.com/calibrador.html s. n.), (s.f.). CR Medición . Recuperado el 2 de abril de 2010, de http://www.todomedicion.com.ar/folletos/scmicmectop.a sp s. n.), (s.f.). Instrumentos de Medición Administracuón de datos. Recuperado el 2 de abril de 2010, de http://www.fal.com.mx/PDF/Catalogo%20Fal/Calibradores% 20Medidor%20de%20Alturas%20Linear%20Height%20Medidores%2 0de%20Profundidades.pdf
