- 1. 1. TÍTULO “VERIFICACIÓN DE LA DOSIFICACIÓN DE FIBRAS SINTÉTICAS PARA NEUTRALIZAR LAS FISURAS CAUSADAS POR CONTRACCIÓN PLÁSTICA EN EL CONCRETO” 2. INTRODUCCIÓN Cuando el agua sale de un cuerpo poroso que no es completamente rígido, ocurre contracción. En el concreto desde su estado fresco hasta su vida en servicio, por lo general ocurre dicho movimiento de agua. Una de las causas de los cambios volumétricos es debido a la reducción del volumen del sistema cemento más agua: mientras la pasta de cemento es plástica, experimenta una contracción volumétrica cuya magnitud es del orden del uno por ciento del volumen del cemento seco. Una vez que se ha desarrollado cierta rigidez del sistema de la pasta de cemento hidratada, la contracción producida por la pérdida de agua por hidratación se restringe grandemente. El agua también se puede perder por evaporación a partir de la superficie del concreto, mientras sigue está en estado plástico. Puede surgir una pérdida similar por succión del concreto seco subyacente o del suelo. Esta contracción es conocida como contracción plástica puesto que el concreto aún está en estado plástico. La magnitud de la contracción plástica es afectada por la cantidad de agua perdida a partir de la superficie del concreto, la cual es influida por la temperatura, la humedad relativa del ambiente, y la velocidad del viento. Si la cantidad de agua perdida por unidad de área excede la cantidad de agua extraída a la superficie por exudación y es grande, puede ocurrir agrietamiento de la superficie, lo cual es conocido como agrietamiento por contracción plástica. El medio efectivo para prevenir el agrietamiento por contracción plástica es mantener baja la velocidad de evaporación del agua a partir de la superficie del concreto; se recomienda no exceder el valor de 1kg/cm por hora. Habrá que recordar que la evaporación se incrementa cuando la temperatura del concreto es mucho mayor que la temperatura del ambiente; en tales circunstancias puede ocurrir contracción plástica, incluso si la humedad relativa del ambiente es alta. Por lo tanto es mejor proteger el concreto del sol y del viento, para colocarlo y acabarlo rápidamente, y para iniciar enseguida el curado. Deberá evitarse colocar el concreto sobre la sub rasante seca. También puede desarrollarse agrietamiento plástico cuando una gran área horizontal del concreto hace que la contracción en dirección horizontal sea más
- 2. difícil que la vertical; entonces se forman grietas profunda de forma irregular. Tales agrietamientos pueden llamarse apropiadamente grietas de pre fraguado. Las grietas típicas de contracción plástica son normalmente paralelas unas a otras, con espacio de 0,3 a 1m entre sí y de profundidad considerable. 3. PREGUNTA DE INVESTIGACIÓN ¿Cómo se puede evitar las fisuras en los hormigones? 4. HIPÓTESIS Los materiales, aditivo tipo D con la fibra sintética en el hormigón, ayudan a contrarrestar las fisuras por contracción plástica por secado, notablemente y de manera eficaz en comparación con un concreto convencional. 5. OBJETIVOS Objetivo General Determinar el desempeño de las fibras sintéticas para contrarrestar las fisuras de contracción plástica añadiendo un aditivo tipo D al concreto. Objetivos Específicos -Determinar el contenido óptimo de las fibras en el concreto para cada relación a/c considerando la eficacia de los elementos añadidos para contrarrestar las fisuras causadas por la contracción plástica. -Estudiar las propiedades del concreto endurecido utilizando la fibra sintética (Fibermesh) y el aditivo tipo D (Poliheed 770R). 6. MARCO TEÓRICO Uno de los problemas más comunes que se debe afrontar en la construcción son las fisuras en el concreto. Comúnmente es posible encontrar en proyectos, problemas de fisuración, causados por cambios volumétricos en el concreto, fisuras que pueden no ser peligrosas estructuralmente, pero desde el aspecto estético pueden dar sensación de inseguridad al cliente, ya que como sabemos el usuario exige una propiedad libre de daños. Como es en el caso de las losas, que serán vaciadas y expuestas a las condiciones del ambiente. Cuando el concreto es expuesto a su ambiente de servicio, tiende a alcanzar un equilibrio con ese ambiente. Si el medio ambiente es una atmósfera seca, la superficie expuesta del concreto pierde agua por evaporación. La velocidad de evaporación dependerá de la humedad relativa, la temperatura, la relación agua-cemento y el área de la
- 3. superficie expuesta del concreto. Las causas de porque el concreto se fisura, encuentra respuesta en varias razones. Se puede agregar materiales fibrosos en una mezcla de concreto para mejorar su resistencia, elasticidad y control de grietas. Los tipos de fibras más comúnmente utilizados en concreto son los sintéticos, que comprenden materiales de polipropileno, nylon, poliéster y polietileno. Las fibras deben repartirse de forma uniforme en la mezcla, y la orientación de la misma suele ser aleatoria. En contraste, el refuerzo convencional esta típicamente orientado en una o dos direcciones, por lo general en planos paralelos a la superficie. Además, la malla metálica de alambres soldados o atortolados o barras de acero de refuerzo deben mantenerse en su posición cuando el concreto sea colocado en su sitio, cualquiera que sea el tipo, las fibras son eficaces para el control de las grietas, porque le dan a la matriz de concreto un refuerzo en todas las direcciones. Las fibras sintéticas se utilizan por lo general para sustituir las mallas que conocemos como acero de temperatura, para el control de grietas, esta última puede limitar la medida y extensión de las grietas de contracción plástica por secado. -Contracción intrínseca o espontánea Es la que constituye la verdadera contracción de fraguado, producto del proceso químico de hidratación del cemento y su propiedad inherente de disminuir de volumen en este estado. El mecanismo de este proceso es físico-químico; al mezclarse el cemento con el agua y obtenerse el gel del cemento, se inicia el proceso de hidratación, así como la formación de los poros del gel y poros capilares. El intercambio del agua contenida en los poros del gel y los poros capilares con el cemento aún no hidratado, es el responsable del cambio del volumen total de la pasta. Esta retracción es irreversible y no depende de los cambios de humedad posteriores al proceso de hidratación y endurecimiento. La retracción espontánea depende exclusivamente del tipo y características particulares del cemento empleado por lo que cada cemento tiene un comportamiento singular frente a este fenóm eno. En términos generales, no produce fisuración pues las tracciones que genera son bajas (de 2 a 8 Kg/cm2 salvo el caso de cementos particularmente excepcionales), y se desarrollan a lo largo del tiempo que demora en completarse el proceso de hidratación total del cemento, que se completa en gran medida a los 28 días de edad, pero continúa luego casi de manera indefinida.
- 4. En consecuencia, no es apropiado decir, que la causa principal de fisuraciones en el concreto es debido a la " contracción de fragua " o " contracción de fraguado", ya que está comprobado de forma fehaciente que este fenómeno no motiva agrietamiento en el concreto, dadas las condiciones estandarizadas de fabricación de los cementos Portland modernos, que aseguran un comportamiento estable en este aspecto, los esfuerzos de tracción mínimos que se generan son asimilables sin problemas por el concreto. -Contracción por secado Este fenómeno se produce por la pérdida de humedad en la pasta, contenida en los poros capilares, cuyo efecto es despreciable en términos prácticos, debido a la acción de agentes externos como son la temperatura, viento y la humedad relativa; que propician la evaporación del agua de absorción contenida en los poros del gel, la cual es responsable del fenómeno de la contracción por secado. El efecto no es irreversible, pues el reponer el agua de absorción trae como resultado una expansión (Swelling), y la recuperación parcial de la contracción. Cuando el concreto está en estado fresco y la velocidad de exudación o sangrado (Bleeding), es menor que la velocidad de evaporación del agua superficial, se produce una contracción por secado muy rápida, la cual origina una fisuración. Todos los concretos exudan en mayor o menor grado, y cuando este flujo de agua de la mezcla en la superficie va reponiendo de manera simultánea el agua superficial que se pierde por secado, tiene un efecto beneficioso si a continuación se aplica alguna técnica de curado para controlar la evaporación. A este efecto particular de la contracción por secado se le denomina contracción o retracción plástica del concreto (Plastic Shrinkage) por ocurrir cuando la mezcla aún se encuentra fresca y en estado plástico. En consecuencia, debido a los altos valores de esfuerzos de tracción que ocasiona, la contracción por secado es generalmente la causa principal de fisuración del concreto. Esto lleva a concluir que si no se comprende perfectamente el fenómeno y no se toman las medidas adecuadas para controlarlo, se producirá indudablemente el agrietamiento; y en muchos casos en que éste es inevitable debido a las tensiones que ocurrirán, las condiciones del diseño arquitectónico y las características de exposición ambiental de las estructuras, habrá que determinar la ubicación conveniente de las juntas para orientar y regular la fisuración.
- 5. Sin ninguna medida de control, el fenómeno se desarrolla con la rapidez con que pierde agua el concreto, generando fisuras por contracción plástica, que sólo tienen una profundidad del orden de 1 a 5 cm., por lo que en la mayoría de los casos no afectan el comportamiento estructural. -Fibra sintética Se designan como fibras sintéticas aquellas que se obtienen por procesos químicos de poli reacción a partir de sustancias de bajo peso molecular por vía puramente sintética, es decir, in vitro. Sin intervención de la naturaleza. Estas fibras, junto con las llamadas fibras artificiales (semisintéticas o regeneradas), que se obtienen por transformación química de productos naturales fibrosos, se engloban bajo la designación general de fibras químicas. Son materiales poliméricos orgánicos (los compuestos por moléculas orgánicas gigantes) que son plásticos, es decir, que pueden deformarse hasta conseguir una forma deseada por medio de extrusión, moldeo o hilado. Las moléculas pueden ser de origen natural, por ejemplo la celulosa, la cera y el caucho (hule) natural o sintéticas, como el polietileno y el nylon. Los materiales empleados en su fabricación son resinas en forma de bolitas o polvo o en disolución. Con estos materiales se fabrican los plásticos terminados. Los plásticos se caracterizan por una relación resistencia/densidad alta, unas propiedades excelentes para el aislamiento térmico y eléctrico y una buena resistencia a los ácidos, álcalis y disolventes. Las enormes moléculas de las que están compuestos pueden ser lineales, ramificadas o entrecruzadas, dependiendo del tipo de plástico. Las moléculas lineales y ramificadas son termoplásticos (se ablandan con el calor), mientras que las entrecruzadas son termoendurecibles (se endurecen con el calor). -Aditivo El aditivo es definido como "un material que no siendo agua, agregado, cemento hidráulico o fibra de refuerzo, se utiliza como un ingrediente del mortero o concreto y es añadido a la mezcla antes o durante el mezclado", para modificar propiedades del concreto fresco y/o endurecido. Los aditivos se añaden al concreto a fin de: -Modificar una o algunas de sus propiedades, a fin de permitir que sean más adecuados al trabajo que se está efectuando. - Facilitar la colocación del concreto o mortero. -Reducir los costos de operación -En la decisión sobre su empleo debe considerarse que su utilización puede ser única alternativa para lograr los resultados deseados y los objetivos deseados pueden lograrse, con mayor economía y mejores resultados, por cambios en la composición o proporciones de mezcla.

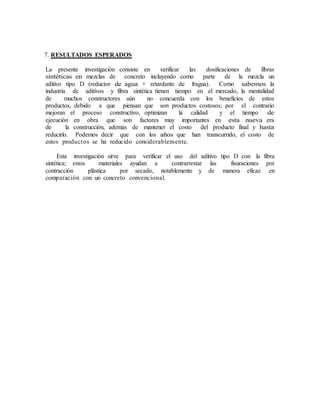

- 6. 7. RESULTADOS ESPERADOS La presente investigación consiste en verificar las dosificaciones de fibras sintéticas en mezclas de concreto incluyendo como parte de la mezcla un aditivo tipo D (reductor de agua + retardante de fragua). Como sabemos la industria de aditivos y fibra sintética tienen tiempo en el mercado, la mentalidad de muchos constructores aún no concuerda con los beneficios de estos productos, debido a que piensan que son productos costosos; por el contrario mejoran el proceso constructivo, optimizan la calidad y el tiempo de ejecución en obra que son factores muy importantes en esta nueva era de la construcción, además de mantener el costo del producto final y hasta reducirlo. Podemos decir que con los años que han transcurrido, el costo de estos productos se ha reducido considerablemente. Esta investigación sirve para verificar el uso del aditivo tipo D con la fibra sintética; estos materiales ayudan a contrarrestar las fisuraciones por contracción plástica por secado, notablemente y de manera eficaz en comparación con un concreto convencional.
- 7. 8. PLAN DE TRABAJO Actividades proyecto de grado ENERO FEBRERO MARZO ABRIL MAYO JUNIO 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 Búsqueda de Información Selección de información Verificación fuentes de consulta Ensayos Análisis de resultados Elaboración del documento Tabulación de datos Asesoría Entrega del trabajo Finalizado
- 8. 9. RECURSOS NECESARIOS Nº Descripción Und. Cantidad Unitario Parcial (Bs) 1 Hormigón tipoA c/fibrasintética m³ 2,00 2.933,65 5.867,30 2 Hormigón tipoA sin/fibrasintética m³ 2,00 2.750,00 5.500,00 3 Viáticos Glb 1,00 500,00 500,00 4 Material de escritorio Glb 1,00 800,00 800,00 5 Fotocopias Glb 1,00 500,00 500,00 6 Empastado Glb 1,00 500,00 500,00 Total presupuesto: 13.667,30 10. REFERENCIAS BIBLIOGRÁFICAS 1. Merrit, F. (1999) “MANUAL DEL INGENIERO CIVIL”. Tercera Edición. Mc Graw Hill. 2. Rivva, E. (2004) “NATURALEZA Y MATERIALES DEL CONCRETO”. Tercera Edición. Fondo Editorial ICG. 3. Rivva, E. (1992) “TECNOLOGÍA DEL CONCRETO, DISEÑO DE MEZCLA”. Tercera Edición. Fondo Editorial ICG. 4. Pasquel, E (1993) “TÓPICOS DE TECNOLOGIA DEL CONCRETO, EN EL PERÚ”. Primera Edición. Colegio de Ingenieros del Perú. 5. Neville, A (1999) “TECNOLOGÍA DEL CONCRETO”, Segunda Edición. IMCYC. 6. Kumar, P (1998) “CONCRETO ESTRUTURAS, PROPIEDADES Y MATERIALES” Cuarta Edición. MCYC. 7. Nuñes, R (2006) “UTILIZACIÓN DE FIBRAS SINTÉTICAS Y FIBRAS ORGÁNICAS COMO INIBIDOR DE FISURAS CAUSADAS POR CONTRACCIÓN PLÁSTICA”
