Este documento presenta lineamientos sobre diseño de iluminación, incluyendo iluminación interior, exterior y de alumbrado público. Define el alcance del diseño de iluminación, objetivos, proceso de diseño que incluye análisis del proyecto, planificación básica y diseño detallado. Incluye parámetros para iluminación interior y exterior, mediciones requeridas, y consideraciones para alumbrado público como clasificación de vías, niveles de iluminancia, ubicación de apoyos y luminarias, y mantenimiento.
Charla retilap
- 1. GENERALIDADES RETILAP Jorge E. Viáfara Ing. Electricista
- 2. • Iluminación Interior, Exterior y de Alumbrado Público. • Productos y equipos utilizados en los sistemas de Iluminación. (Tabla 110.4 A) • Personas involucradas en la determinación de aspectos de diseño y construcción de Sistemas de Iluminación. • Instalaciones nuevas, ampliaciones y Remodelaciones. ALCANCE
- 3. • Instalaciones propias de vehículos, equipos y máquinas. • Material publicitario, donaciones, fuentes luminosas para aplicaciones distintas al propósito visual. EXCEPCIONES
- 4. • Evitar accidentes por mala visibilidad. • Prevenir lesiones en la salud visual de las personas. • Evitar contaminación lumínica y desperdicio de potencia. • Establecer eficacias mínimas para las fuentes luminosas. • Unificación de parámetros. • Establecer responsabilidades. • Fijar requisitos de fabricación de productos. OBJETIVOS
- 6. Recolección de información Demanda Visual Demanda Emocional Demanda de Seguridad Condiciones de Espacio ANALISIS DEL PROYECTO
- 7. SE DEFINE Tipo de sistema de alumbrado Características de las fuentes luminosas Integración alumbrados natural y artificial PLANIFICACION BASICA

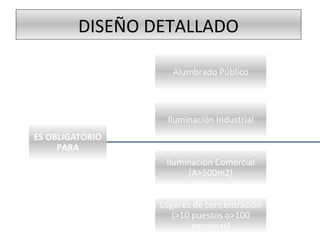

- 8. ES OBLIGATORIO PARA Alumbrado Público Iluminación Industrial Iluminación Comercial (A>500m2) Lugares de concentración (>10 puestos o>100 personas) DISEÑO DETALLADO
- 9. EN ESTA FASE SE DEFINE Selección Luminaria Diseño Geométrico y Sistema de Montaje Alimentación y control Alumbrado emergencia y seguridad Análisis Económico y presupuesto DISEÑO DETALLADO
- 10. EN ESTA FASE SE GENERAN Planos de montaje y distribución Memorias de cálculo Fotométrico y Eléctrico Esquema Funcional (URE) Programa Mantenimiento Especificación de equipos DISEÑO DETALLADO
- 11. Inform ación Proyec to y Diseña dor Fotome trías Inform ación Geome tría Unidade s de Medida Identific ables y Seleccion ables En Alumbr ado Público: Validaci ón con Laborat orio acredita do Compati bilidad con Normas Internaci onales SOFTWARE DE CALCULO
- 12. PARÁMETROS ILUMINACION INTERIOR Durante el diseño detallado deben tenerse en cuenta las siguientes variables: • Iluminancia Promedio (Tabla 440.1) • Deslumbramiento (UGR) (Tabla 440.1) • Uniformidad (Tabla 440.2) • Eficiencia Energética (Tabla 440.3)
- 13. PROCEDIMIENTO MEDICIÓN ILUMINACION INTERIOR • El área se divide en cuadrados (60x60cm) y se mide en el centro de cada cuadrado al nivel del plano de trabajo. • La Iluminancia promedio se puede obtener al promediar las parciales.
- 14. INFORME DE MEDICIÓN • Condiciones normales de operación, descripción de utilización, puestos de trabajo y cantidad de personas. • Plano del área evaluada. • Resultados de la medición, interpretación y validación con las tablas respectivas. • Hora de la medición, características del equipo de medición con copia del certificado de calibración. • Conclusiones, recomendaciones y datos del diseñador. (ver formatos en RETILAP)
- 15. REQUERIMIENTOS Visibilidad Evaluación Económica y Financiera Requerimientos Estéticos (Mobiliario Urbano) Condiciones Ambientales, de Contaminación y Mantenimiento. ALUMBRADO PÚBLICO
- 16. ASPECTOS OBJETIVO Seguridad (d, v, t) Confiabilidad de la Percepción (Lprom) Comodidad Visual (TI, Ul) Condiciones Ambientales, de Contaminación y Mantenimiento. BASES DISEÑO AP
- 18. CLASIFICACIÓN VÍAS PEATONALES Y CICLOVÍAS
- 19. NIVELES DE LUMINANCIA E ILUMINANCIA • Espacios de Convivencia Ciudadana. • Flexibilidad en el Diseño. • Armonía con Contexto Urbanístico. • Perfiles Típicos POT. • Consideración a Redes Compartidas.
- 20. NIVELES ILUMINACIÓN VÍAS VEHICULARES
- 21. NIVELES ILUMINACIÓN VÍAS VEHICULARES
- 22. NIVELES ILUMINACIÓN VÍAS PEATONALES Y CICLOVÍAS
- 23. NIVELES ILUMINACIÓN CICLORUTAS Y ANDENES ADYACENTES
- 24. NIVELES ILUMINACIÓN AREAS CRÍTICAS
- 25. EFICIENCIA Y ECONOMÍA EN SISTEMAS AP ● DPEA (w/m2) Tabla 510.5 ● En vías con V ≥ 60 Km/h se deben usar guías visuales. ● Armonización con RETIE. ● Altura de Montaje de Luminarias. ● Interdistancia de los Apoyos (postes priman sobre sillas, canecas, bolardos etc.) • Luminaria apropiada • Altura de montaje • Posición de bombilla • Longitud de Brazo • Inclinación de Luminaria
- 26. UBICACIÓN APOYOS Y LUMINARIAS
- 27. UBICACIÓN APOYOS Y LUMINARIAS
- 28. UBICACIÓN APOYOS Y LUMINARIAS
- 29. UBICACIÓN APOYOS Y LUMINARIAS
- 30. UBICACIÓN APOYOS Y LUMINARIAS
- 31. UBICACIÓN APOYOS Y LUMINARIAS
- 32. UBICACIÓN APOYOS Y LUMINARIAS
- 33. UBICACIÓN APOYOS Y LUMINARIAS
- 34. MEDICIONES
- 35. MEDICIONES
- 36. ILUMINACIÓN DE GRANDES ÁREAS • Áreas mayores a 5.000 m2 y L/A < 10 • Mejora el impacto visual • Mejor rendimiento luminoso • Disminuye costos de operación y mmto. • Se mide iluminancia en cuadrículas máximo de 5 metros.
- 37. ILUMINACIÓN DE ZONAS DEPORTIVAS
- 40. PROYECTO A.P.
- 41. MANTENIMIENTO A.P. • Preventivo y correctivo. • Limpieza. • Reemplazos masivos. • Ajuste Soportería. • Reemplazo de componentes.
